TOYOTA PROACE CITY VERSO 2019 Instrukcja obsługi (in Polish)

101
Bezpieczeństwo
5

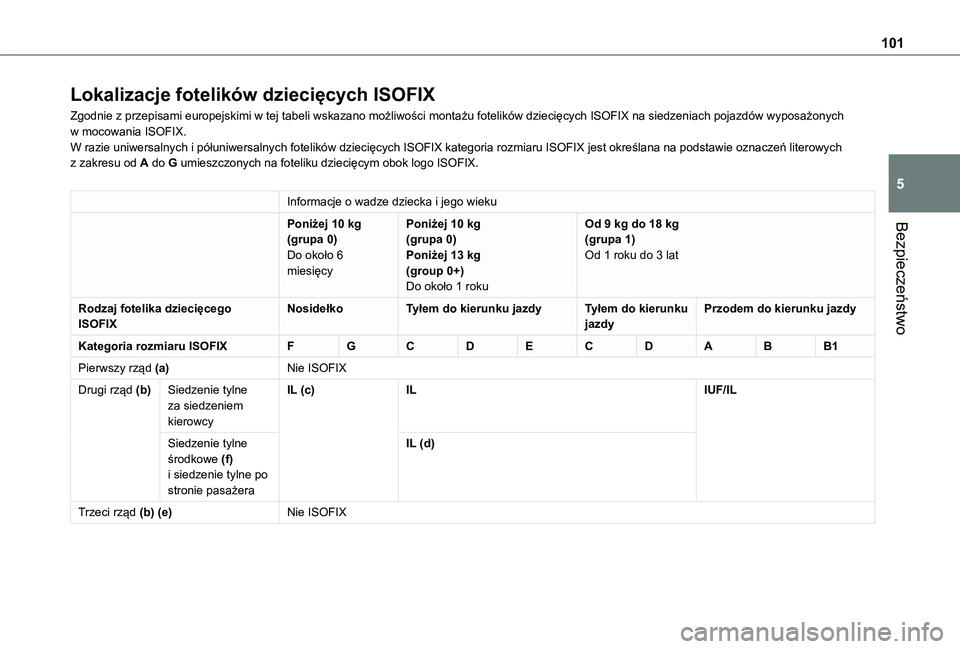

Lokalizacje fotelików dziecięcych ISOFIX
Zgodnie z przepisami europejskimi w tej tabeli wskazano możliwości montażu fotelików dziecięcych ISOFIX na siedzeniach pojazdów wyposażonych w mocowania ISOFIX.W razie uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX kategoria rozmiaru ISOFIX jest określana na podstawie oznaczeń literowych z zakresu od A do G umieszczonych na foteliku dziecięcym obok logo ISOFIX.
Informacje o wadze dziecka i jego wieku
Poniżej 10 kg(grupa 0)
Do około 6 miesięcy
Poniżej 10 kg(grupa 0)
Poniżej 13 kg(group 0+)Do około 1 roku
Od 9 kg do 18 kg(grupa 1)
Od 1 roku do 3 lat
Rodzaj fotelika dziecięcego ISOFIXNosidełkoTyłem do kierunku jazdyTyłem do kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIXFGCDECDABB1
Pierwszy rząd (a)Nie ISOFIX
Drugi rząd (b)Siedzenie tylne za siedzeniem kierowcy
IL (c)ILIUF/IL
Siedzenie tylne
środkowe (f) i siedzenie tylne po stronie pasażera
IL (d)
Trzeci rząd (b) (e)Nie ISOFIX

102

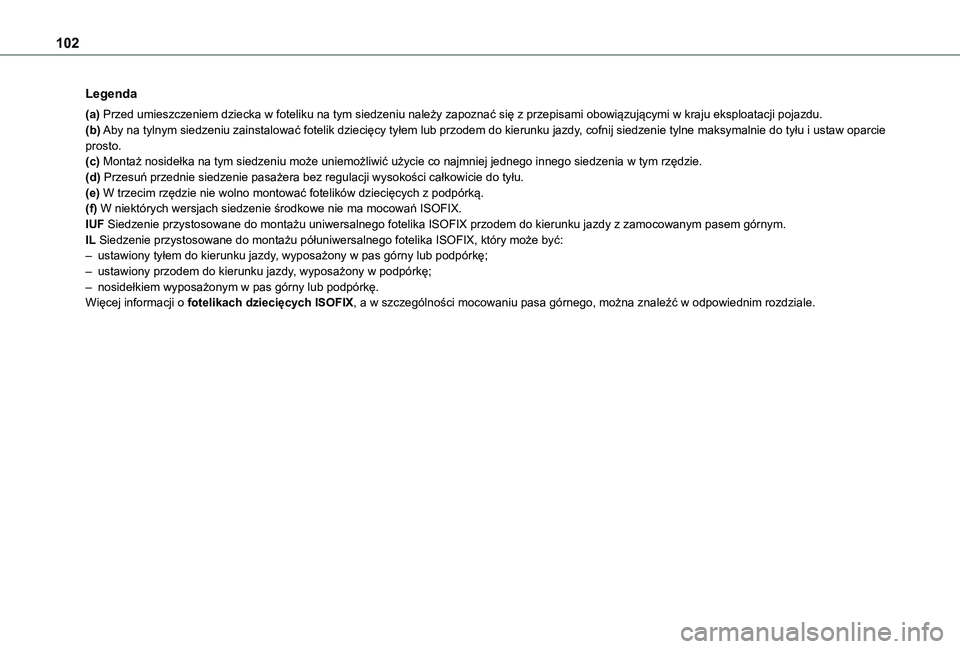

Legenda
(a) Przed umieszczeniem dziecka w foteliku na tym siedzeniu należy zapoznać się z przepisami obowiązującymi w kraju eksploatacji pojazdu.(b) Aby na tylnym siedzeniu zainstalować fotelik dziecięcy tyłem lub przodem do kierunku jazdy, cofnij siedzenie tylne maksymalnie do tyłu i ustaw oparcie prosto.(c) Montaż nosidełka na tym siedzeniu może uniemożliwić użycie co najmniej jednego innego siedzenia w tym rzędzie.(d) Przesuń przednie siedzenie pasażera bez regulacji wysokości całkowicie do tyłu.(e) W trzecim rzędzie nie wolno montować fotelików dziecięcych z podpórką.(f) W niektórych wersjach siedzenie środkowe nie ma mocowań ISOFIX.IUF Siedzenie przystosowane do montażu uniwersalnego fotelika ISOFIX przodem do kierunku jazdy z zamocowanym pasem górnym.IL Siedzenie przystosowane do montażu półuniwersalnego fotelika ISOFIX, który może być:– ustawiony tyłem do kierunku jazdy, wyposażony w pas górny lub podpórkę;– ustawiony przodem do kierunku jazdy, wyposażony w podpórkę;– nosidełkiem wyposażonym w pas górny lub podpórkę.Więcej informacji o fotelikach dziecięcych ISOFIX, a w szczególności mocowaniu pasa górnego, można znaleźć w odpowiednim rozdziale.

103
Bezpieczeństwo
5

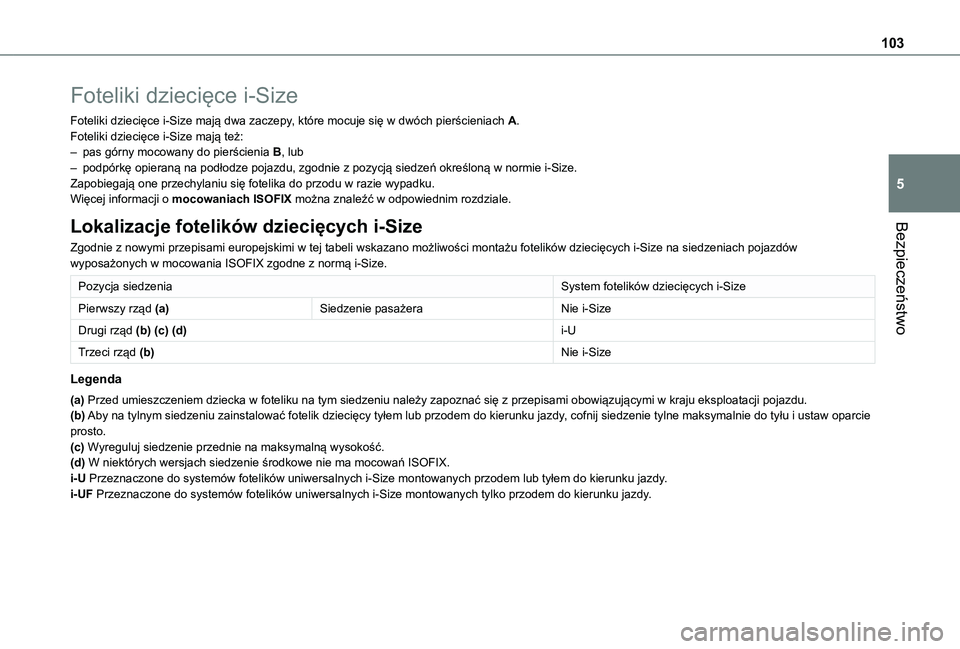

Foteliki dziecięce i-Size
Foteliki dziecięce i-Size mają dwa zaczepy, które mocuje się w dwóch pierścieniach A.Foteliki dziecięce i-Size mają też:– pas górny mocowany do pierścienia B, lub– podpórkę opieraną na podłodze pojazdu, zgodnie z pozycją siedzeń określoną w normie i-Size.Zapobiegają one przechylaniu się fotelika do przodu w razie wypadku.Więcej informacji o mocowaniach ISOFIX można znaleźć w odpowiednim rozdziale.
Lokalizacje fotelików dziecięcych i-Size
Zgodnie z nowymi przepisami europejskimi w tej tabeli wskazano możliwości montażu fotelików dziecięcych i-Size na siedzeniach pojazdów wyposażonych w mocowania ISOFIX zgodne z normą i-Size.
Pozycja siedzeniaSystem fotelików dziecięcych i-Size
Pierwszy rząd (a)Siedzenie pasażeraNie i-Size
Drugi rząd (b) (c) (d)i-U
Trzeci rząd (b)Nie i-Size
Legenda
(a) Przed umieszczeniem dziecka w foteliku na tym siedzeniu należy zapoznać się z przepisami obowiązującymi w kraju eksploatacji pojazdu.(b) Aby na tylnym siedzeniu zainstalować fotelik dziecięcy tyłem lub przodem do kierunku jazdy, cofnij siedzenie tylne maksymalnie do tyłu i ustaw oparcie prosto.
(c) Wyreguluj siedzenie przednie na maksymalną wysokość.(d) W niektórych wersjach siedzenie środkowe nie ma mocowań ISOFIX.i-U Przeznaczone do systemów fotelików uniwersalnych i-Size montowanych przodem lub tyłem do kierunku jazdy .i-UF Przeznaczone do systemów fotelików uniwersalnych i-Size montowanych tylko przodem do kierunku jazdy.

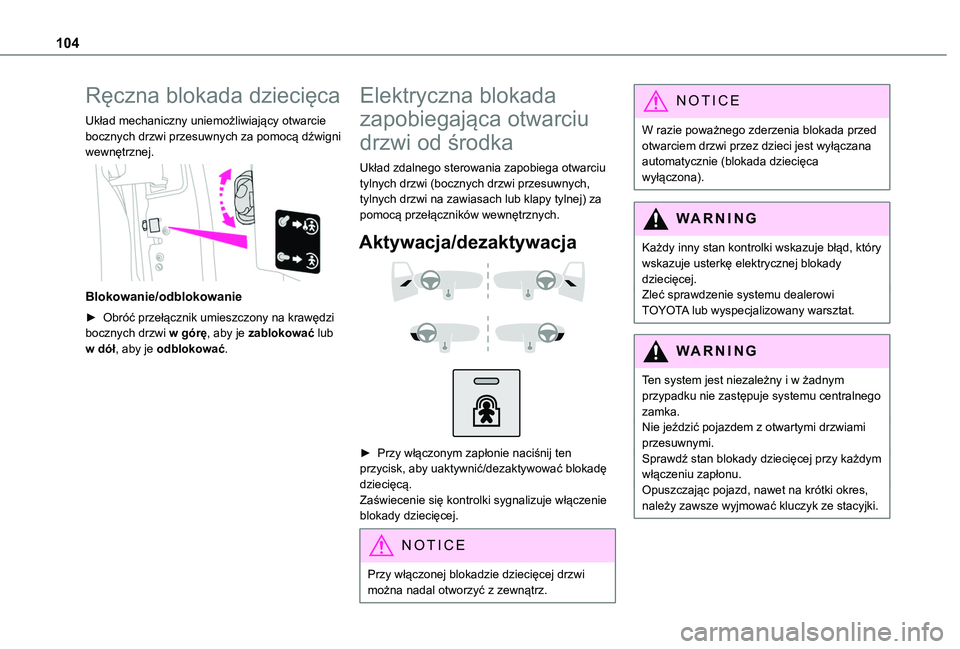

104
Ręczna blokada dziecięca
Układ mechaniczny uniemożliwiający otwarcie bocznych drzwi przesuwnych za pomocą dźwigni wewnętrznej.

Blokowanie/odblokowanie
► Obróć przełącznik umieszczony na krawędzi bocznych drzwi w górę, aby je zablokować lub w dół, aby je odblokować.
Elektryczna blokada
zapobiegająca otwarciu
drzwi od środka
Układ zdalnego sterowania zapobiega otwarciu tylnych drzwi (bocznych drzwi przesuwnych, tylnych drzwi na zawiasach lub klapy tylnej) za pomocą przełączników wewnętrznych.
Aktywacja/dezaktywacja



► Przy włączonym zapłonie naciśnij ten przycisk, aby uaktywnić/dezaktywować blokadę dziecięcą.Zaświecenie się kontrolki sygnalizuje włączenie blokady dziecięcej.
NOTIC E
Przy włączonej blokadzie dziecięcej drzwi można nadal otworzyć z zewnątrz.
NOTIC E
W razie poważnego zderzenia blokada przed otwarciem drzwi przez dzieci jest wyłączana automatycznie (blokada dziecięca wyłączona).
WARNI NG
Każdy inny stan kontrolki wskazuje błąd, który wskazuje usterkę elektrycznej blokady dziecięcej.Zleć sprawdzenie systemu dealerowi TOYOTA lub wyspecjalizowany warsztat.
WARNI NG
Ten system jest niezależny i w żadnym przypadku nie zastępuje systemu centralnego zamka.Nie jeździć pojazdem z otwartymi drzwiami przesuwnymi.Sprawdź stan blokady dziecięcej przy każdym włączeniu zapłonu.Opuszczając pojazd, nawet na krótki okres, należy zawsze wyjmować kluczyk ze stacyjki.

105
Jazda
6

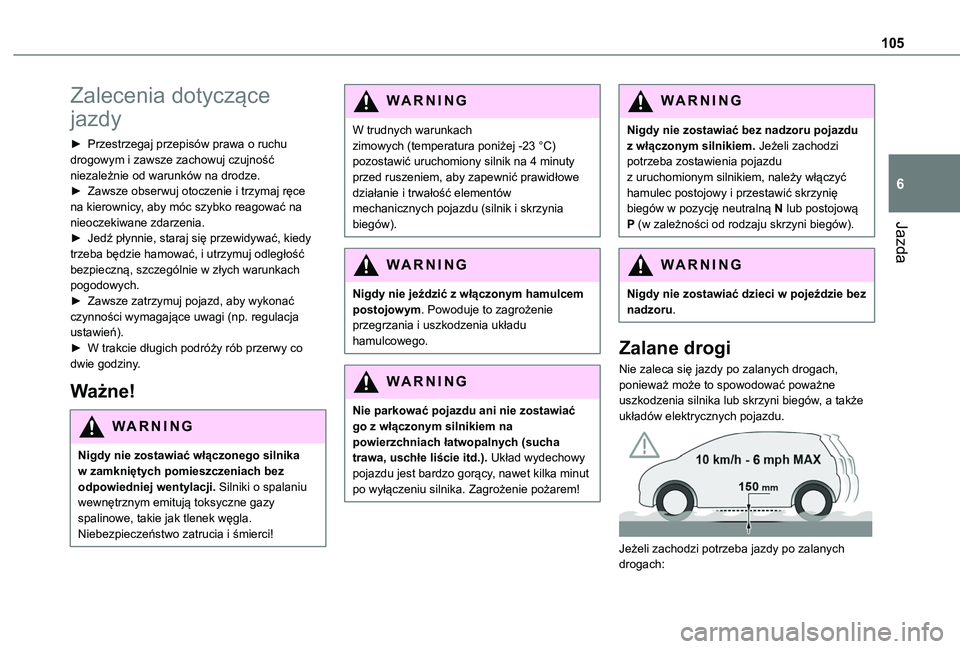

Zalecenia dotyczące
jazdy
► Przestrzegaj przepisów prawa o ruchu drogowym i zawsze zachowuj czujność niezależnie od warunków na drodze.► Zawsze obserwuj otoczenie i trzymaj ręce na kierownicy, aby móc szybko reagować na nieoczekiwane zdarzenia.► Jedź płynnie, staraj się przewidywać, kiedy trzeba będzie hamować, i utrzymuj odległość bezpieczną, szczególnie w złych warunkach pogodowych.► Zawsze zatrzymuj pojazd, aby wykonać czynności wymagające uwagi (np. regulacja ustawień).► W trakcie długich podróży rób przerwy co dwie godziny.
Ważne!
WARNI NG
Nigdy nie zostawiać włączonego silnika w zamkniętych pomieszczeniach bez odpowiedniej wentylacji. Silniki o spalaniu wewnętrznym emitują toksyczne gazy spalinowe, takie jak tlenek węgla. Niebezpieczeństwo zatrucia i śmierci!
WARNI NG
W trudnych warunkach zimowych (temperatura poniżej -23 °C) pozostawić uruchomiony silnik na 4 minuty przed ruszeniem, aby zapewnić prawidłowe działanie i trwałość elementów mechanicznych pojazdu (silnik i skrzynia biegów).
WARNI NG
Nigdy nie jeździć z włączonym hamulcem postojowym. Powoduje to zagrożenie przegrzania i uszkodzenia układu hamulcowego.
WARNI NG
Nie parkować pojazdu ani nie zostawiać go z włączonym silnikiem na powierzchniach łatwopalnych (sucha trawa, uschłe liście itd.). Układ wydechowy pojazdu jest bardzo gorący, nawet kilka minut po wyłączeniu silnika. Zagrożenie pożarem!
WARNI NG
Nigdy nie zostawiać bez nadzoru pojazdu z włączonym silnikiem. Jeżeli zachodzi potrzeba zostawienia pojazdu z uruchomionym silnikiem, należy włączyć hamulec postojowy i przestawić skrzynię biegów w pozycję neutralną N lub postojową P (w zależności od rodzaju skrzyni biegów).
WARNI NG
Nigdy nie zostawiać dzieci w pojeździe bez nadzoru.
Zalane drogi
Nie zaleca się jazdy po zalanych drogach, ponieważ może to spowodować poważne uszkodzenia silnika lub skrzyni biegów, a także układów elektrycznych pojazdu.

Jeżeli zachodzi potrzeba jazdy po zalanych drogach:

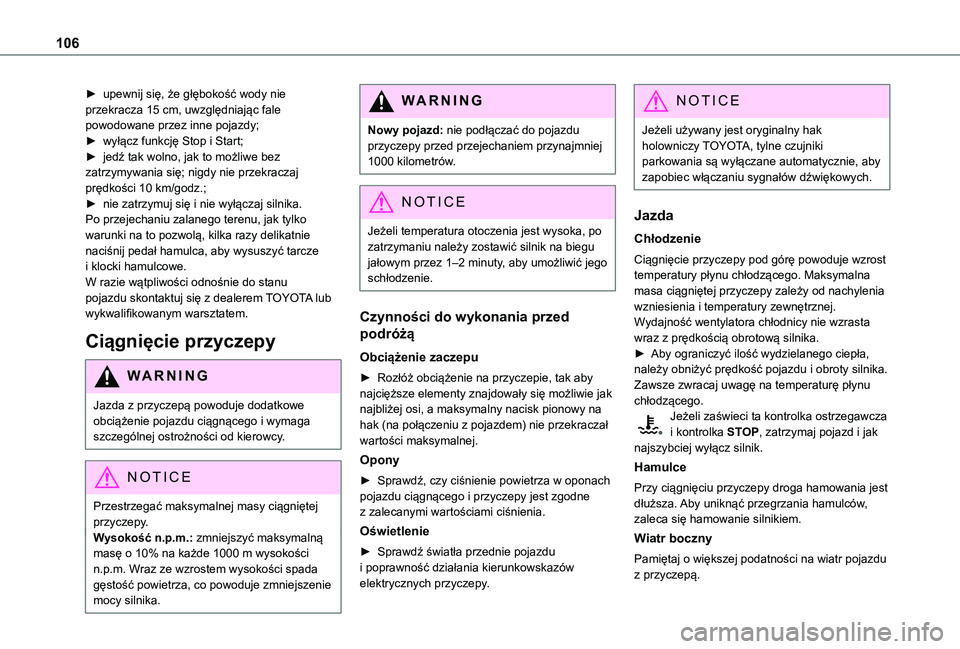

106
► upewnij się, że głębokość wody nie przekracza 15 cm, uwzględniając fale powodowane przez inne pojazdy;► wyłącz funkcję Stop i Start;► jedź tak wolno, jak to możliwe bez zatrzymywania się; nigdy nie przekraczaj prędkości 10 km/godz.;► nie zatrzymuj się i nie wyłączaj silnika.Po przejechaniu zalanego terenu, jak tylko warunki na to pozwolą, kilka razy delikatnie naciśnij pedał hamulca, aby wysuszyć tarcze i klocki hamulcowe.W razie wątpliwości odnośnie do stanu pojazdu skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Ciągnięcie przyczepy
WARNI NG
Jazda z przyczepą powoduje dodatkowe obciążenie pojazdu ciągnącego i wymaga szczególnej ostrożności od kierowcy.
NOTIC E
Przestrzegać maksymalnej masy ciągniętej przyczepy.Wysokość n.p.m.: zmniejszyć maksymalną
masę o 10% na każde 1000 m wysokości n.p.m. Wraz ze wzrostem wysokości spada gęstość powietrza, co powoduje zmniejszenie mocy silnika.
WARNI NG
Nowy pojazd: nie podłączać do pojazdu przyczepy przed przejechaniem przynajmniej 1000 kilometrów.
NOTIC E
Jeżeli temperatura otoczenia jest wysoka, po
zatrzymaniu należy zostawić silnik na biegu jałowym przez 1–2 minuty, aby umożliwić jego schłodzenie.
Czynności do wykonania przed
podróżą
Obciążenie zaczepu
► Rozłóż obciążenie na przyczepie, tak aby najcięższe elementy znajdowały się możliwie jak najbliżej osi, a maksymalny nacisk pionowy na hak (na połączeniu z pojazdem) nie przekraczał wartości maksymalnej.
Opony
► Sprawdź, czy ciśnienie powietrza w oponach pojazdu ciągnącego i przyczepy jest zgodne z zalecanymi wartościami ciśnienia.
Oświetlenie
► Sprawdź światła przednie pojazdu i poprawność działania kierunkowskazów elektrycznych przyczepy.
NOTIC E
Jeżeli używany jest oryginalny hak holowniczy TOYOTA, tylne czujniki parkowania są wyłączane automatycznie, aby zapobiec włączaniu sygnałów dźwiękowych.
Jazda
Chłodzenie
Ciągnięcie przyczepy pod górę powoduje wzrost temperatury płynu chłodzącego. Maksymalna masa ciągniętej przyczepy zależy od nachylenia wzniesienia i temperatury zewnętrznej. Wydajność wentylatora chłodnicy nie wzrasta wraz z prędkością obrotową silnika.► Aby ograniczyć ilość wydzielanego ciepła, należy obniżyć prędkość pojazdu i obroty silnika.Zawsze zwracaj uwagę na temperaturę płynu chłodzącego.Jeżeli zaświeci ta kontrolka ostrzegawcza i kontrolka STOP, zatrzymaj pojazd i jak
najszybciej wyłącz silnik.
Hamulce
Przy ciągnięciu przyczepy droga hamowania jest dłuższa. Aby uniknąć przegrzania hamulców, zaleca się hamowanie silnikiem.
Wiatr boczny
Pamiętaj o większej podatności na wiatr pojazdu z przyczepą.

107
Jazda
6

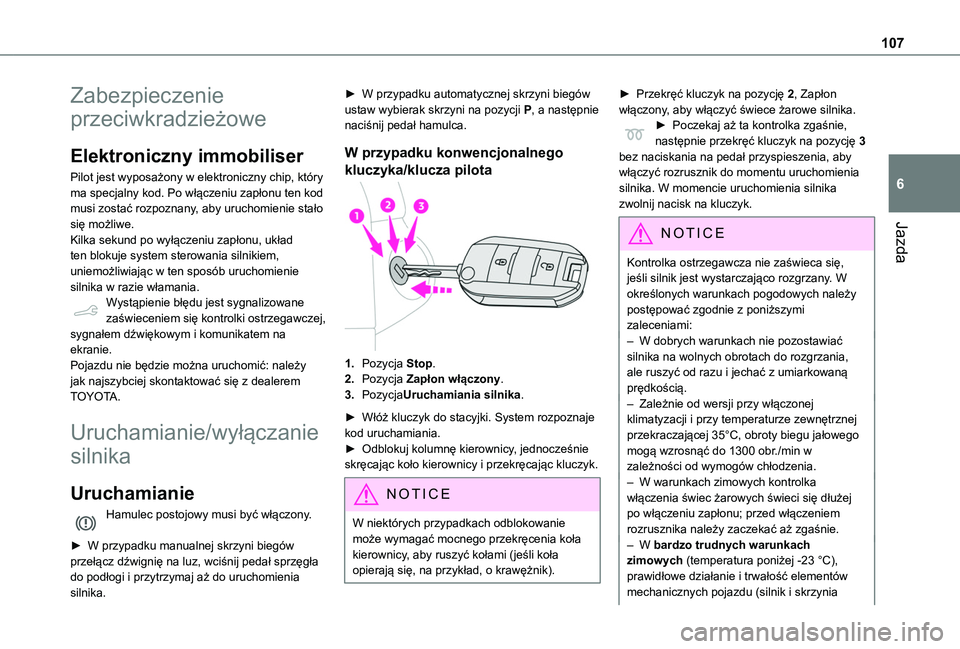

Zabezpieczenie
przeciwkradzieżowe
Elektroniczny immobiliser
Pilot jest wyposażony w elektroniczny chip, który ma specjalny kod. Po włączeniu zapłonu ten kod musi zostać rozpoznany, aby uruchomienie stało się możliwe.Kilka sekund po wyłączeniu zapłonu, układ ten blokuje system sterowania silnikiem, uniemożliwiając w ten sposób uruchomienie silnika w razie włamania. Wystąpienie błędu jest sygnalizowane zaświeceniem się kontrolki ostrzegawczej, sygnałem dźwiękowym i komunikatem na ekranie. Pojazdu nie będzie można uruchomić: należy jak najszybciej skontaktować się z dealerem TOYOTA.
Uruchamianie/wyłączanie
silnika
Uruchamianie
Hamulec postojowy musi być włączony.
► W przypadku manualnej skrzyni biegów przełącz dźwignię na luz, wciśnij pedał sprzęgła do podłogi i przytrzymaj aż do uruchomienia silnika.
► W przypadku automatycznej skrzyni biegów ustaw wybierak skrzyni na pozycji P, a następnie naciśnij pedał hamulca.
W przypadku konwencjonalnego
kluczyka/klucza pilota
1.Pozycja Stop.
2.Pozycja Zapłon włączony.
3.PozycjaUruchamiania silnika.
► Włóż kluczyk do stacyjki. System rozpoznaje kod uruchamiania.► Odblokuj kolumnę kierownicy, jednocześnie skręcając koło kierownicy i przekręcając kluczyk.
NOTIC E
W niektórych przypadkach odblokowanie może wymagać mocnego przekręcenia koła kierownicy, aby ruszyć kołami (jeśli koła opierają się, na przykład, o krawężnik).
► Przekręć kluczyk na pozycję 2, Zapłon włączony, aby włączyć świece żarowe silnika.► Poczekaj aż ta kontrolka zgaśnie, następnie przekręć kluczyk na pozycję 3 bez naciskania na pedał przyspieszenia, aby włączyć rozrusznik do momentu uruchomienia silnika. W momencie uruchomienia silnika zwolnij nacisk na kluczyk.
NOTIC E
Kontrolka ostrzegawcza nie zaświeca się, jeśli silnik jest wystarczająco rozgrzany. W określonych warunkach pogodowych należy postępować zgodnie z poniższymi zaleceniami:– W dobrych warunkach nie pozostawiać silnika na wolnych obrotach do rozgrzania, ale ruszyć od razu i jechać z umiarkowaną prędkością.– Zależnie od wersji przy włączonej klimatyzacji i przy temperaturze zewnętrznej przekraczającej 35°C, obroty biegu jałowego mogą wzrosnąć do 1300 obr./min w zależności od wymogów chłodzenia.– W warunkach zimowych kontrolka włączenia świec żarowych świeci się dłużej po włączeniu zapłonu; przed włączeniem rozrusznika należy zaczekać aż zgaśnie.– W bardzo trudnych warunkach zimowych (temperatura poniżej -23 °C), prawidłowe działanie i trwałość elementów mechanicznych pojazdu (silnik i skrzynia

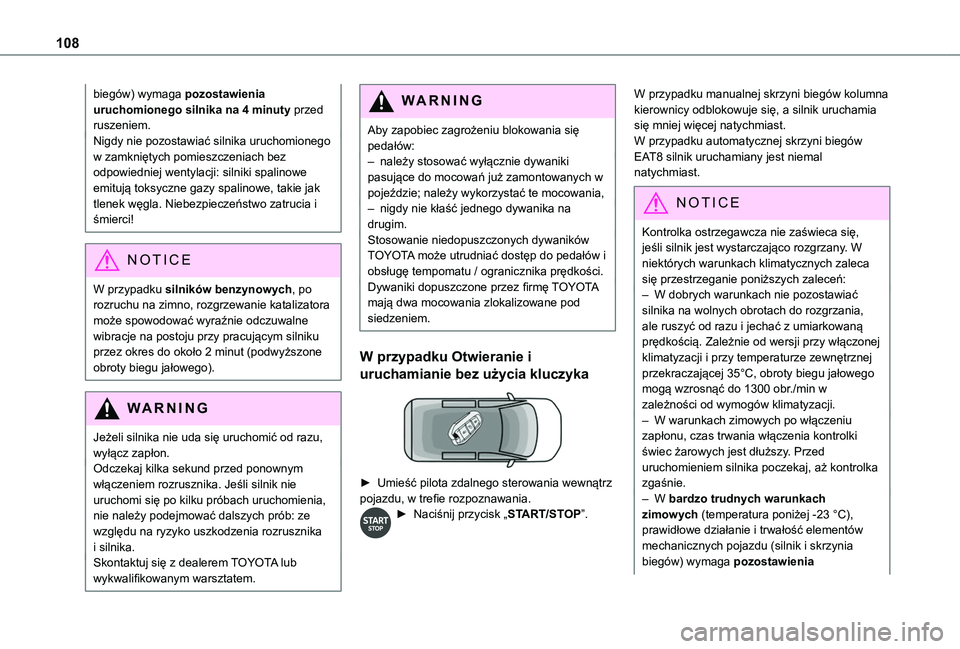

108
biegów) wymaga pozostawienia uruchomionego silnika na 4 minuty przed ruszeniem.Nigdy nie pozostawiać silnika uruchomionego w zamkniętych pomieszczeniach bez odpowiedniej wentylacji: silniki spalinowe emitują toksyczne gazy spalinowe, takie jak tlenek węgla. Niebezpieczeństwo zatrucia i śmierci!
NOTIC E
W przypadku silników benzynowych, po rozruchu na zimno, rozgrzewanie katalizatora może spowodować wyraźnie odczuwalne wibracje na postoju przy pracującym silniku przez okres do około 2 minut (podwyższone obroty biegu jałowego).
WARNI NG
Jeżeli silnika nie uda się uruchomić od razu, wyłącz zapłon.Odczekaj kilka sekund przed ponownym włączeniem rozrusznika. Jeśli silnik nie uruchomi się po kilku próbach uruchomienia, nie należy podejmować dalszych prób: ze względu na ryzyko uszkodzenia rozrusznika
i silnika.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
WARNI NG
Aby zapobiec zagrożeniu blokowania się pedałów:– należy stosować wyłącznie dywaniki pasujące do mocowań już zamontowanych w pojeździe; należy wykorzystać te mocowania,– nigdy nie kłaść jednego dywanika na drugim.Stosowanie niedopuszczonych dywaników TOYOTA może utrudniać dostęp do pedałów i obsługę tempomatu / ogranicznika prędkości.Dywaniki dopuszczone przez firmę TOYOTA mają dwa mocowania zlokalizowane pod siedzeniem.
W przypadku Otwieranie i
uruchamianie bez użycia kluczyka

► Umieść pilota zdalnego sterowania wewnątrz pojazdu, w trefie rozpoznawania.► Naciśnij przycisk „START/STOP”.
W przypadku manualnej skrzyni biegów kolumna kierownicy odblokowuje się, a silnik uruchamia się mniej więcej natychmiast.W przypadku automatycznej skrzyni biegów EAT8 silnik uruchamiany jest niemal natychmiast.
NOTIC E
Kontrolka ostrzegawcza nie zaświeca się, jeśli silnik jest wystarczająco rozgrzany. W niektórych warunkach klimatycznych zaleca się przestrzeganie poniższych zaleceń:– W dobrych warunkach nie pozostawiać silnika na wolnych obrotach do rozgrzania, ale ruszyć od razu i jechać z umiarkowaną prędkością. Zależnie od wersji przy włączonej klimatyzacji i przy temperaturze zewnętrznej przekraczającej 35°C, obroty biegu jałowego mogą wzrosnąć do 1300 obr./min w zależności od wymogów klimatyzacji.– W warunkach zimowych po włączeniu zapłonu, czas trwania włączenia kontrolki
świec żarowych jest dłuższy. Przed uruchomieniem silnika poczekaj, aż kontrolka zgaśnie.– W bardzo trudnych warunkach zimowych (temperatura poniżej -23 °C), prawidłowe działanie i trwałość elementów mechanicznych pojazdu (silnik i skrzynia biegów) wymaga pozostawienia

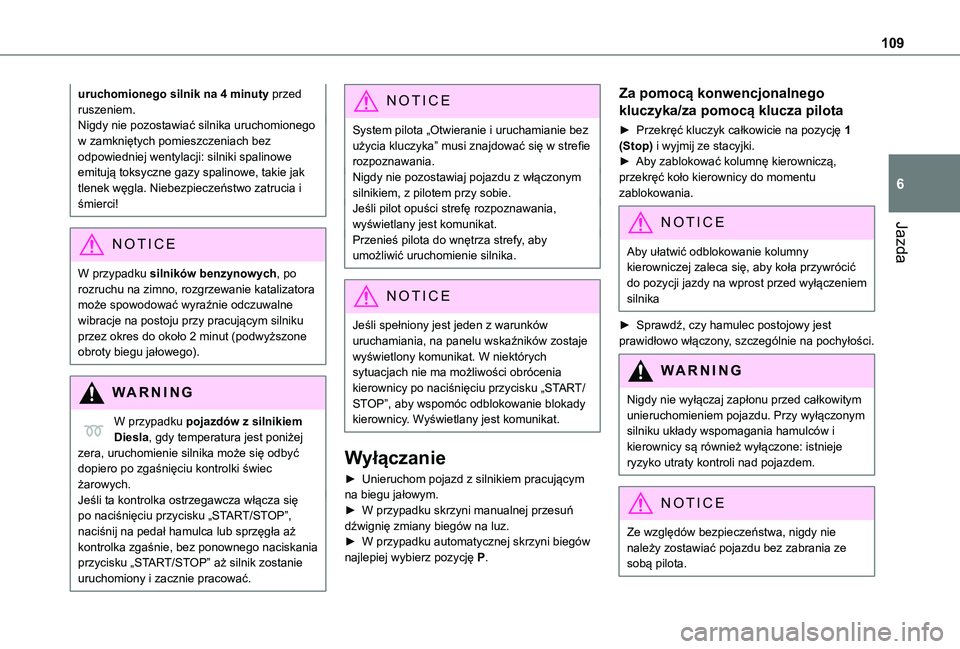

109
Jazda
6
uruchomionego silnik na 4 minuty przed ruszeniem.Nigdy nie pozostawiać silnika uruchomionego w zamkniętych pomieszczeniach bez odpowiedniej wentylacji: silniki spalinowe emitują toksyczne gazy spalinowe, takie jak tlenek węgla. Niebezpieczeństwo zatrucia i śmierci!
NOTIC E
W przypadku silników benzynowych, po rozruchu na zimno, rozgrzewanie katalizatora może spowodować wyraźnie odczuwalne wibracje na postoju przy pracującym silniku przez okres do około 2 minut (podwyższone obroty biegu jałowego).
WARNI NG
W przypadku pojazdów z silnikiem Diesla, gdy temperatura jest poniżej zera, uruchomienie silnika może się odbyć dopiero po zgaśnięciu kontrolki świec żarowych.Jeśli ta kontrolka ostrzegawcza włącza się po naciśnięciu przycisku „START/STOP”, naciśnij na pedał hamulca lub sprzęgła aż
kontrolka zgaśnie, bez ponownego naciskania przycisku „START/STOP” aż silnik zostanie uruchomiony i zacznie pracować.
NOTIC E
System pilota „Otwieranie i uruchamianie bez użycia kluczyka” musi znajdować się w strefie rozpoznawania.Nigdy nie pozostawiaj pojazdu z włączonym silnikiem, z pilotem przy sobie.Jeśli pilot opuści strefę rozpoznawania, wyświetlany jest komunikat.Przenieś pilota do wnętrza strefy, aby umożliwić uruchomienie silnika.
NOTIC E
Jeśli spełniony jest jeden z warunków uruchamiania, na panelu wskaźników zostaje wyświetlony komunikat. W niektórych sytuacjach nie ma możliwości obrócenia kierownicy po naciśnięciu przycisku „START/STOP”, aby wspomóc odblokowanie blokady kierownicy. Wyświetlany jest komunikat.
Wyłączanie
► Unieruchom pojazd z silnikiem pracującym na biegu jałowym.► W przypadku skrzyni manualnej przesuń dźwignię zmiany biegów na luz.► W przypadku automatycznej skrzyni biegów najlepiej wybierz pozycję P.
Za pomocą konwencjonalnego
kluczyka/za pomocą klucza pilota
► Przekręć kluczyk całkowicie na pozycję 1 (Stop) i wyjmij ze stacyjki.► Aby zablokować kolumnę kierowniczą, przekręć koło kierownicy do momentu zablokowania.
NOTIC E
Aby ułatwić odblokowanie kolumny kierowniczej zaleca się, aby koła przywrócić do pozycji jazdy na wprost przed wyłączeniem silnika
► Sprawdź, czy hamulec postojowy jest prawidłowo włączony, szczególnie na pochyłości.
WARNI NG
Nigdy nie wyłączaj zapłonu przed całkowitym unieruchomieniem pojazdu. Przy wyłączonym silniku układy wspomagania hamulców i kierownicy są również wyłączone: istnieje ryzyko utraty kontroli nad pojazdem.
NOTIC E
Ze względów bezpieczeństwa, nigdy nie należy zostawiać pojazdu bez zabrania ze sobą pilota.

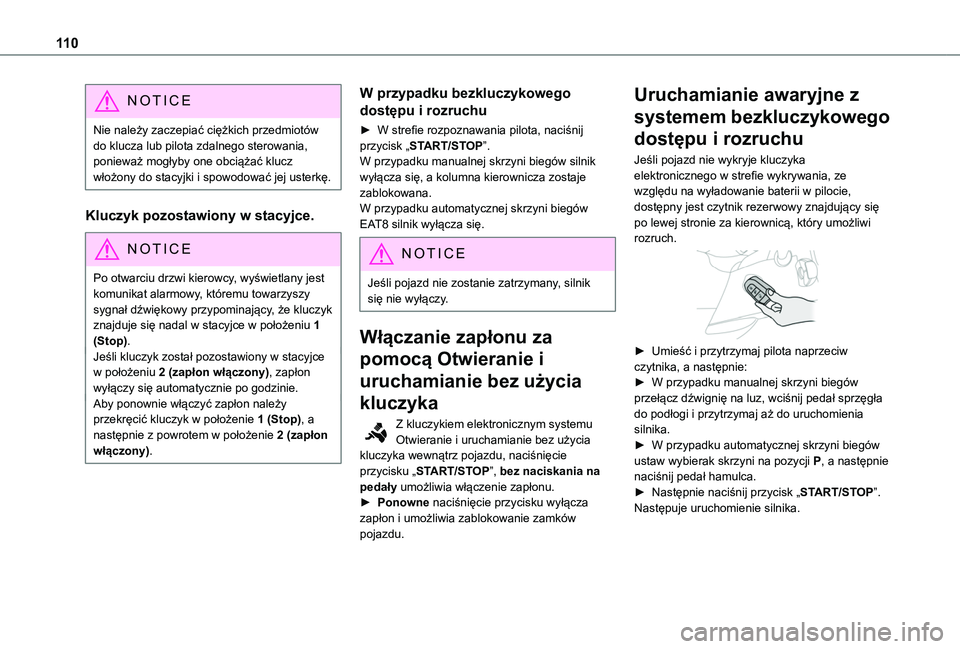

11 0
NOTIC E
Nie należy zaczepiać ciężkich przedmiotów do klucza lub pilota zdalnego sterowania, ponieważ mogłyby one obciążać klucz włożony do stacyjki i spowodować jej usterkę.
Kluczyk pozostawiony w stacyjce.
NOTIC E
Po otwarciu drzwi kierowcy, wyświetlany jest komunikat alarmowy, któremu towarzyszy sygnał dźwiękowy przypominający, że kluczyk znajduje się nadal w stacyjce w położeniu 1 (Stop).Jeśli kluczyk został pozostawiony w stacyjce w położeniu 2 (zapłon włączony), zapłon wyłączy się automatycznie po godzinie.Aby ponownie włączyć zapłon należy przekręcić kluczyk w położenie 1 (Stop), a następnie z powrotem w położenie 2 (zapłon włączony).
W przypadku bezkluczykowego
dostępu i rozruchu
► W strefie rozpoznawania pilota, naciśnij przycisk „START/STOP”.W przypadku manualnej skrzyni biegów silnik wyłącza się, a kolumna kierownicza zostaje zablokowana.W przypadku automatycznej skrzyni biegów EAT8 silnik wyłącza się.
NOTIC E
Jeśli pojazd nie zostanie zatrzymany, silnik się nie wyłączy.
Włączanie zapłonu za
pomocą Otwieranie i
uruchamianie bez użycia
kluczyka
Z kluczykiem elektronicznym systemu Otwieranie i uruchamianie bez użycia kluczyka wewnątrz pojazdu, naciśnięcie przycisku „START/STOP”, bez naciskania na pedały umożliwia włączenie zapłonu.► Ponowne naciśnięcie przycisku wyłącza zapłon i umożliwia zablokowanie zamków pojazdu.
Uruchamianie awaryjne z
systemem bezkluczykowego
dostępu i rozruchu
Jeśli pojazd nie wykryje kluczyka elektronicznego w strefie wykrywania, ze względu na wyładowanie baterii w pilocie, dostępny jest czytnik rezerwowy znajdujący się po lewej stronie za kierownicą, który umożliwi rozruch.

► Umieść i przytrzymaj pilota naprzeciw czytnika, a następnie:► W przypadku manualnej skrzyni biegów przełącz dźwignię na luz, wciśnij pedał sprzęgła do podłogi i przytrzymaj aż do uruchomienia silnika.
► W przypadku automatycznej skrzyni biegów ustaw wybierak skrzyni na pozycji P, a następnie naciśnij pedał hamulca.► Następnie naciśnij przycisk „START/STOP”.Następuje uruchomienie silnika.
