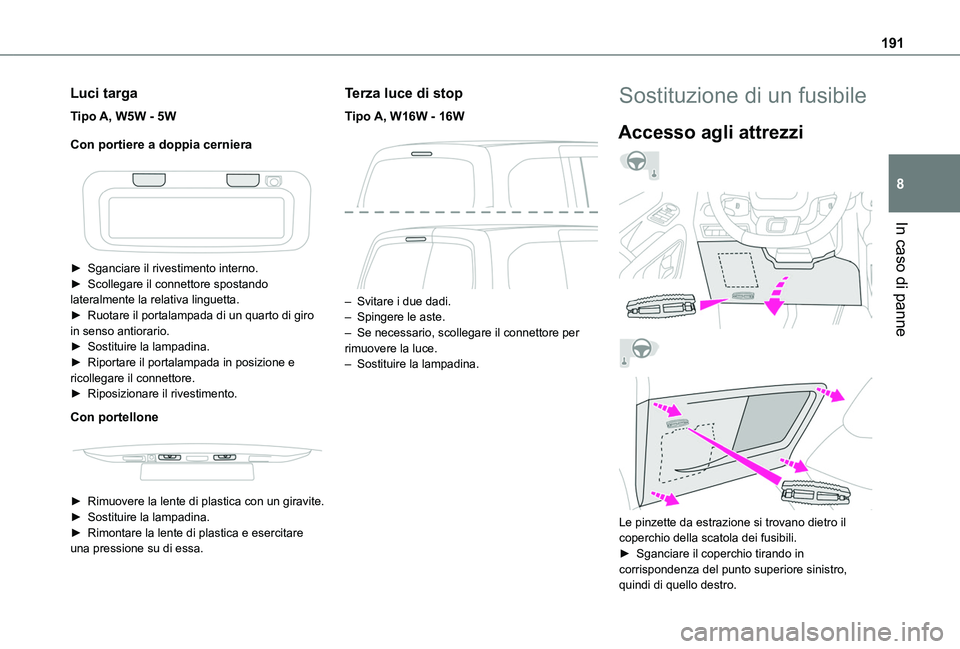

191
In caso di panne
8
Luci targa
Tipo A, W5W - 5W
Con portiere a doppia cerniera


â–º Sganciare il rivestimento interno.â–º Scollegare il connettore spostando lateralmente la relativa linguetta.â–º Ruotare il portalampada di un quarto di giro in senso antiorario.â–º Sostituire la lampadina.â–º Riportare il portalampada in posizione e ricollegare il connettore.â–º Riposizionare il rivestimento.
Con portellone


â–º Rimuovere la lente di plastica con un giravite.â–º Sostituire la lampadina.â–º Rimontare la lente di plastica e esercitare una pressione su di essa.
Terza luce di stop
Tipo A, W16W - 16W

– Svitare i due dadi.– Spingere le aste.– Se necessario, scollegare il connettore per rimuovere la luce. – Sostituire la lampadina.
Sostituzione di un fusibile
Accesso agli attrezzi




Le pinzette da estrazione si trovano dietro il coperchio della scatola dei fusibili.
â–º Sganciare il coperchio tirando in corrispondenza del punto superiore sinistro, quindi di quello destro.

192

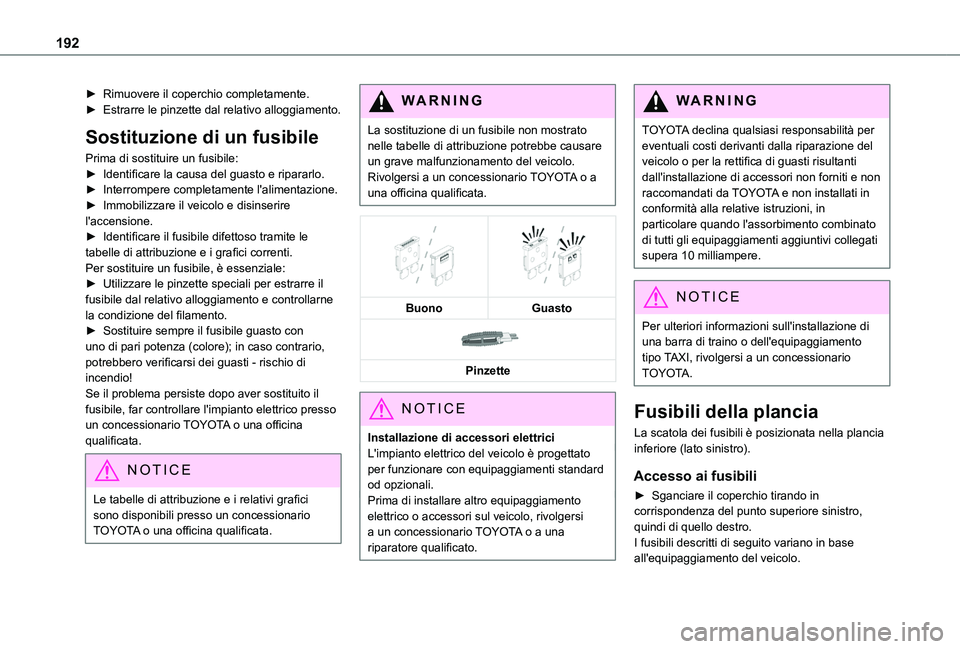

â–º Rimuovere il coperchio completamente.â–º Estrarre le pinzette dal relativo alloggiamento.
Sostituzione di un fusibile
Prima di sostituire un fusibile:► Identificare la causa del guasto e ripararlo.► Interrompere completamente l'alimentazione.► Immobilizzare il veicolo e disinserire l'accensione.► Identificare il fusibile difettoso tramite le tabelle di attribuzione e i grafici correnti.Per sostituire un fusibile, è essenziale:► Utilizzare le pinzette speciali per estrarre il fusibile dal relativo alloggiamento e controllarne la condizione del filamento.► Sostituire sempre il fusibile guasto con uno di pari potenza (colore); in caso contrario, potrebbero verificarsi dei guasti - rischio di incendio!Se il problema persiste dopo aver sostituito il fusibile, far controllare l'impianto elettrico presso un concessionario TOYOTA o una officina qualificata.
NOTIC E
Le tabelle di attribuzione e i relativi grafici sono disponibili presso un concessionario TOYOTA o una officina qualificata.
WARNI NG
La sostituzione di un fusibile non mostrato nelle tabelle di attribuzione potrebbe causare un grave malfunzionamento del veicolo. Rivolgersi a un concessionario TOYOTA o a una officina qualificata.




BuonoGuasto

Pinzette
NOTIC E
Installazione di accessori elettriciL'impianto elettrico del veicolo è progettato per funzionare con equipaggiamenti standard
od opzionali.Prima di installare altro equipaggiamento elettrico o accessori sul veicolo, rivolgersi a un concessionario TOYOTA o a una
riparatore qualificato.
WARNI NG
TOYOTA declina qualsiasi responsabilità per eventuali costi derivanti dalla riparazione del veicolo o per la rettifica di guasti risultanti dall'installazione di accessori non forniti e non raccomandati da TOYOTA e non installati in conformità alla relative istruzioni, in particolare quando l'assorbimento combinato di tutti gli equipaggiamenti aggiuntivi collegati supera 10 milliampere.
NOTIC E
Per ulteriori informazioni sull'installazione di una barra di traino o dell'equipaggiamento tipo TAXI, rivolgersi a un concessionario TOYOTA.
Fusibili della plancia
La scatola dei fusibili è posizionata nella plancia
inferiore (lato sinistro).
Accesso ai fusibili
â–º Sganciare il coperchio tirando in corrispondenza del punto superiore sinistro, quindi di quello destro.I fusibili descritti di seguito variano in base all'equipaggiamento del veicolo.

193
In caso di panne
8

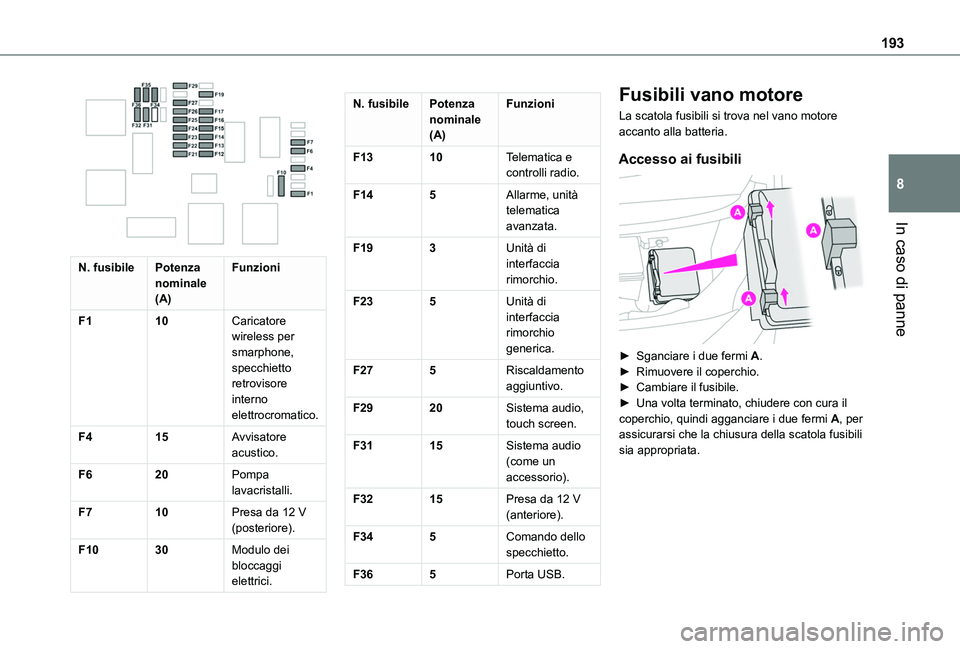

N. fusibilePotenza nominale (A)
Funzioni
F110Caricatore wireless per smarphone, specchietto retrovisore interno elettrocromatico.
F415Avvisatore acustico.
F620Pompa lavacristalli.
F710Presa da 12 V (posteriore).
F1030Modulo dei bloccaggi elettrici.
N. fusibilePotenza nominale (A)
Funzioni
F1310Telematica e controlli radio.
F145Allarme, unità telematica avanzata.
F193Unità di interfaccia rimorchio.
F235Unità di interfaccia rimorchio generica.
F275Riscaldamento aggiuntivo.
F2920Sistema audio, touch screen.
F3115Sistema audio (come un accessorio).
F3215Presa da 12 V (anteriore).
F345Comando dello
specchietto.
F365Porta USB.
Fusibili vano motore
La scatola fusibili si trova nel vano motore accanto alla batteria.
Accesso ai fusibili

â–º Sganciare i due fermi A.â–º Rimuovere il coperchio.â–º Cambiare il fusibile.â–º Una volta terminato, chiudere con cura il coperchio, quindi agganciare i due fermi A, per assicurarsi che la chiusura della scatola fusibili
sia appropriata.

194

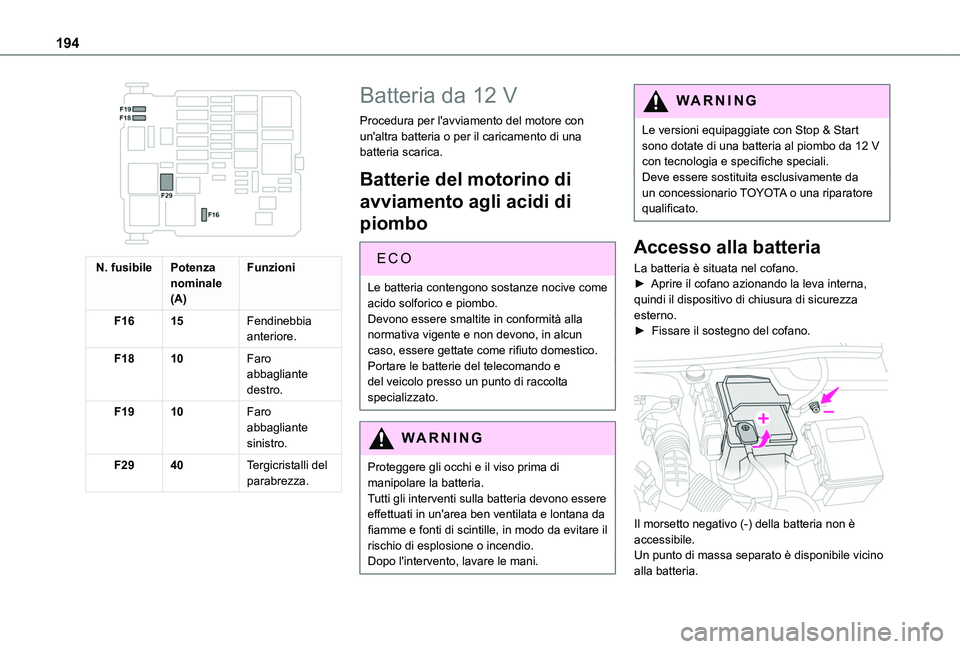

N. fusibilePotenza nominale(A)
Funzioni
F1615Fendinebbia anteriore.
F1810Faro abbagliante destro.
F1910Faro abbagliante sinistro.
F2940Tergicristalli del parabrezza.
Batteria da 12 V
Procedura per l'avviamento del motore con un'altra batteria o per il caricamento di una batteria scarica.
Batterie del motorino di
avviamento agli acidi di
piombo
ECO
Le batteria contengono sostanze nocive come acido solforico e piombo.Devono essere smaltite in conformità alla normativa vigente e non devono, in alcun caso, essere gettate come rifiuto domestico.Portare le batterie del telecomando e del veicolo presso un punto di raccolta specializzato.
WARNI NG
Proteggere gli occhi e il viso prima di manipolare la batteria.Tutti gli interventi sulla batteria devono essere effettuati in un'area ben ventilata e lontana da fiamme e fonti di scintille, in modo da evitare il
rischio di esplosione o incendio.Dopo l'intervento, lavare le mani.
WARNI NG
Le versioni equipaggiate con Stop & Start sono dotate di una batteria al piombo da 12 V con tecnologia e specifiche speciali.Deve essere sostituita esclusivamente da un concessionario TOYOTA o una riparatore qualificato.
Accesso alla batteria
La batteria è situata nel cofano.► Aprire il cofano azionando la leva interna, quindi il dispositivo di chiusura di sicurezza esterno.► Fissare il sostegno del cofano.

Il morsetto negativo (-) della batteria non è accessibile.Un punto di massa separato è disponibile vicino alla batteria.

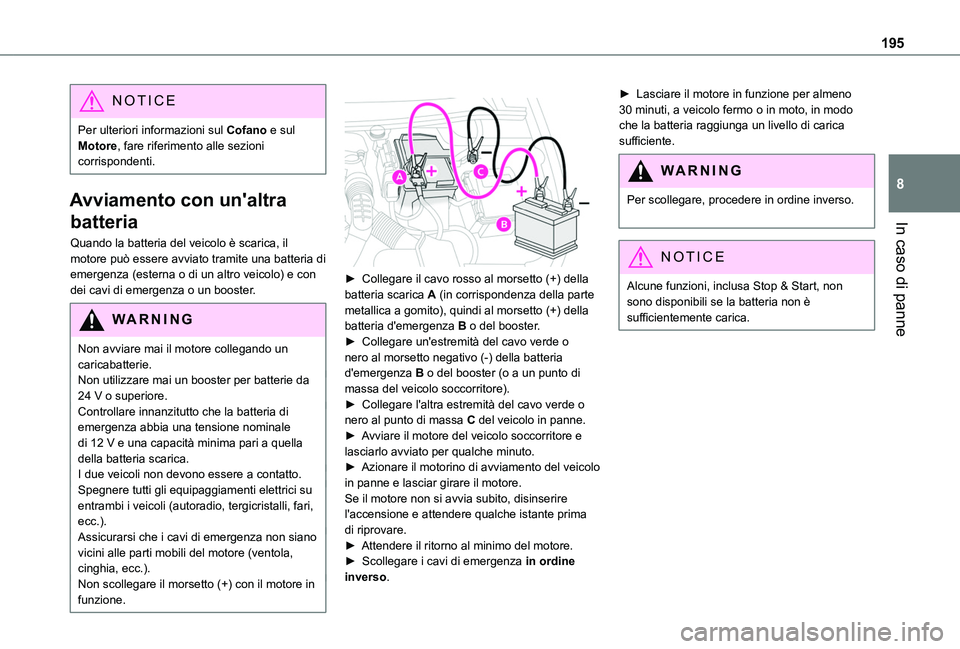

195
In caso di panne
8
NOTIC E
Per ulteriori informazioni sul Cofano e sul Motore, fare riferimento alle sezioni corrispondenti.
Avviamento con un'altra
batteria
Quando la batteria del veicolo è scarica, il motore può essere avviato tramite una batteria di emergenza (esterna o di un altro veicolo) e con dei cavi di emergenza o un booster.
WARNI NG
Non avviare mai il motore collegando un caricabatterie.Non utilizzare mai un booster per batterie da 24 V o superiore.Controllare innanzitutto che la batteria di emergenza abbia una tensione nominale di 12 V e una capacità minima pari a quella della batteria scarica.I due veicoli non devono essere a contatto.Spegnere tutti gli equipaggiamenti elettrici su entrambi i veicoli (autoradio, tergicristalli, fari, ecc.).Assicurarsi che i cavi di emergenza non siano vicini alle parti mobili del motore (ventola, cinghia, ecc.).Non scollegare il morsetto (+) con il motore in funzione.


► Collegare il cavo rosso al morsetto (+) della batteria scarica A (in corrispondenza della parte metallica a gomito), quindi al morsetto (+) della batteria d'emergenza B o del booster.► Collegare un'estremità del cavo verde o nero al morsetto negativo (-) della batteria d'emergenza B o del booster (o a un punto di massa del veicolo soccorritore).► Collegare l'altra estremità del cavo verde o nero al punto di massa C del veicolo in panne.► Avviare il motore del veicolo soccorritore e lasciarlo avviato per qualche minuto.► Azionare il motorino di avviamento del veicolo in panne e lasciar girare il motore.Se il motore non si avvia subito, disinserire l'accensione e attendere qualche istante prima di riprovare.► Attendere il ritorno al minimo del motore.► Scollegare i cavi di emergenza in ordine inverso.
â–º Lasciare il motore in funzione per almeno 30 minuti, a veicolo fermo o in moto, in modo che la batteria raggiunga un livello di carica sufficiente.
WARNI NG
Per scollegare, procedere in ordine inverso.
NOTIC E
Alcune funzioni, inclusa Stop & Start, non sono disponibili se la batteria non è sufficientemente carica.

196

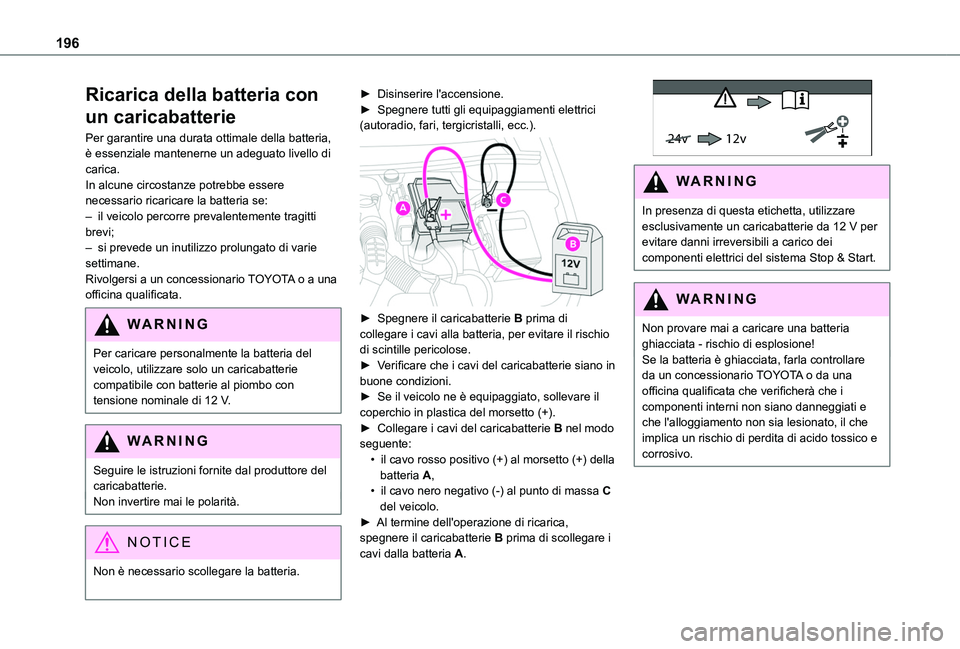

Ricarica della batteria con
un caricabatterie
Per garantire una durata ottimale della batteria, è essenziale mantenerne un adeguato livello di carica.In alcune circostanze potrebbe essere necessario ricaricare la batteria se:– il veicolo percorre prevalentemente tragitti brevi;– si prevede un inutilizzo prolungato di varie settimane.Rivolgersi a un concessionario TOYOTA o a una officina qualificata.
WARNI NG
Per caricare personalmente la batteria del veicolo, utilizzare solo un caricabatterie compatibile con batterie al piombo con tensione nominale di 12 V.
WARNI NG
Seguire le istruzioni fornite dal produttore del caricabatterie.Non invertire mai le polarità.
NOTIC E
Non è necessario scollegare la batteria.
â–º Disinserire l'accensione.â–º Spegnere tutti gli equipaggiamenti elettrici (autoradio, fari, tergicristalli, ecc.).

► Spegnere il caricabatterie B prima di collegare i cavi alla batteria, per evitare il rischio di scintille pericolose.► Verificare che i cavi del caricabatterie siano in buone condizioni.► Se il veicolo ne è equipaggiato, sollevare il coperchio in plastica del morsetto (+).► Collegare i cavi del caricabatterie B nel modo seguente:
• il cavo rosso positivo (+) al morsetto (+) della batteria A,• il cavo nero negativo (-) al punto di massa C del veicolo.► Al termine dell'operazione di ricarica, spegnere il caricabatterie B prima di scollegare i cavi dalla batteria A.
24v 12v
WARNI NG
In presenza di questa etichetta, utilizzare esclusivamente un caricabatterie da 12 V per evitare danni irreversibili a carico dei
componenti elettrici del sistema Stop & Start.
WARNI NG
Non provare mai a caricare una batteria ghiacciata - rischio di esplosione!Se la batteria è ghiacciata, farla controllare da un concessionario TOYOTA o da una officina qualificata che verificherà che i componenti interni non siano danneggiati e che l'alloggiamento non sia lesionato, il che implica un rischio di perdita di acido tossico e corrosivo.

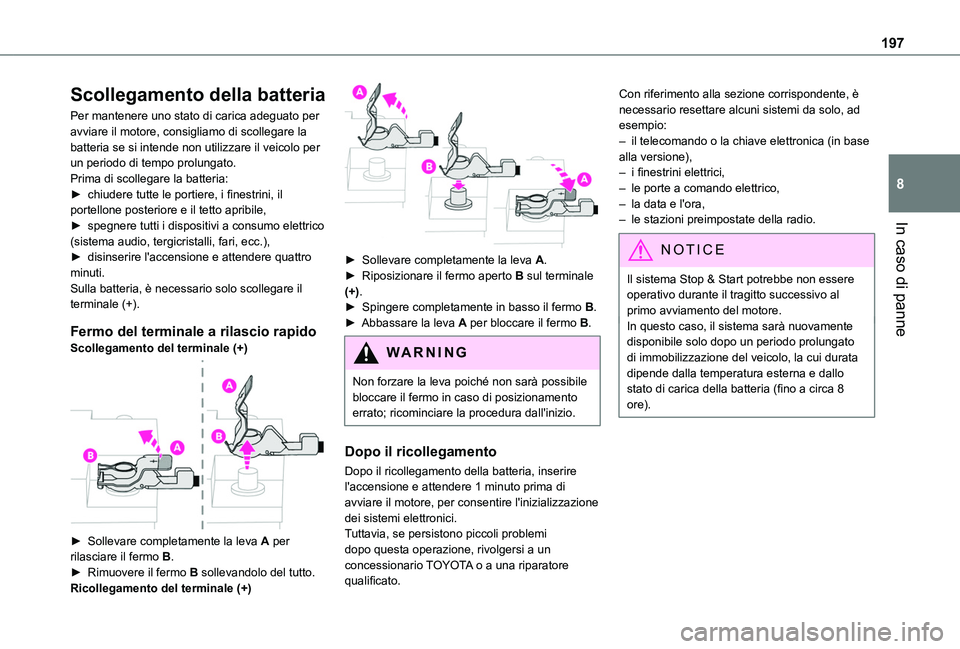

197
In caso di panne
8
Scollegamento della batteria
Per mantenere uno stato di carica adeguato per avviare il motore, consigliamo di scollegare la batteria se si intende non utilizzare il veicolo per un periodo di tempo prolungato.Prima di scollegare la batteria:► chiudere tutte le portiere, i finestrini, il portellone posteriore e il tetto apribile,► spegnere tutti i dispositivi a consumo elettrico (sistema audio, tergicristalli, fari, ecc.),► disinserire l'accensione e attendere quattro minuti.Sulla batteria, è necessario solo scollegare il terminale (+).
Fermo del terminale a rilascio rapidoScollegamento del terminale (+)

â–º Sollevare completamente la leva A per rilasciare il fermo B.â–º Rimuovere il fermo B sollevandolo del tutto.Ricollegamento del terminale (+)

â–º Sollevare completamente la leva A.â–º Riposizionare il fermo aperto B sul terminale (+).â–º Spingere completamente in basso il fermo B.â–º Abbassare la leva A per bloccare il fermo B.
WARNI NG
Non forzare la leva poiché non sarà possibile bloccare il fermo in caso di posizionamento errato; ricominciare la procedura dall'inizio.
Dopo il ricollegamento
Dopo il ricollegamento della batteria, inserire l'accensione e attendere 1 minuto prima di avviare il motore, per consentire l'inizializzazione dei sistemi elettronici.Tuttavia, se persistono piccoli problemi dopo questa operazione, rivolgersi a un concessionario TOYOTA o a una riparatore qualificato.
Con riferimento alla sezione corrispondente, è necessario resettare alcuni sistemi da solo, ad esempio:– il telecomando o la chiave elettronica (in base alla versione),– i finestrini elettrici,– le porte a comando elettrico,– la data e l'ora,– le stazioni preimpostate della radio.
NOTIC E
Il sistema Stop & Start potrebbe non essere operativo durante il tragitto successivo al primo avviamento del motore.In questo caso, il sistema sarà nuovamente disponibile solo dopo un periodo prolungato di immobilizzazione del veicolo, la cui durata dipende dalla temperatura esterna e dallo stato di carica della batteria (fino a circa 8 ore).

198

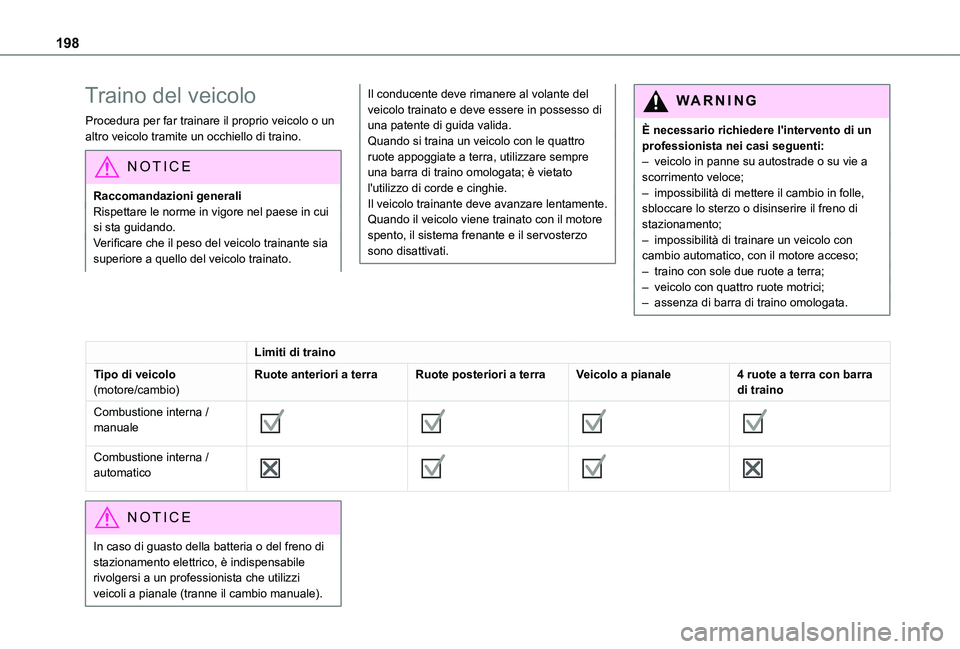

Traino del veicolo
Procedura per far trainare il proprio veicolo o un altro veicolo tramite un occhiello di traino.
NOTIC E
Raccomandazioni generaliRispettare le norme in vigore nel paese in cui si sta guidando.Verificare che il peso del veicolo trainante sia superiore a quello del veicolo trainato.
Il conducente deve rimanere al volante del veicolo trainato e deve essere in possesso di una patente di guida valida.Quando si traina un veicolo con le quattro ruote appoggiate a terra, utilizzare sempre una barra di traino omologata; è vietato l'utilizzo di corde e cinghie.Il veicolo trainante deve avanzare lentamente.Quando il veicolo viene trainato con il motore spento, il sistema frenante e il servosterzo sono disattivati.
WARNI NG
È necessario richiedere l'intervento di un professionista nei casi seguenti:– veicolo in panne su autostrade o su vie a scorrimento veloce;– impossibilità di mettere il cambio in folle, sbloccare lo sterzo o disinserire il freno di stazionamento;– impossibilità di trainare un veicolo con cambio automatico, con il motore acceso;– traino con sole due ruote a terra;– veicolo con quattro ruote motrici;– assenza di barra di traino omologata.
Limiti di traino
Tipo di veicolo(motore/cambio)Ruote anteriori a terraRuote posteriori a terraVeicolo a pianale4 ruote a terra con barra di traino
Combustione interna / manuale








Combustione interna / automatico








NOTIC E
In caso di guasto della batteria o del freno di stazionamento elettrico, è indispensabile rivolgersi a un professionista che utilizzi veicoli a pianale (tranne il cambio manuale).

199
In caso di panne
8

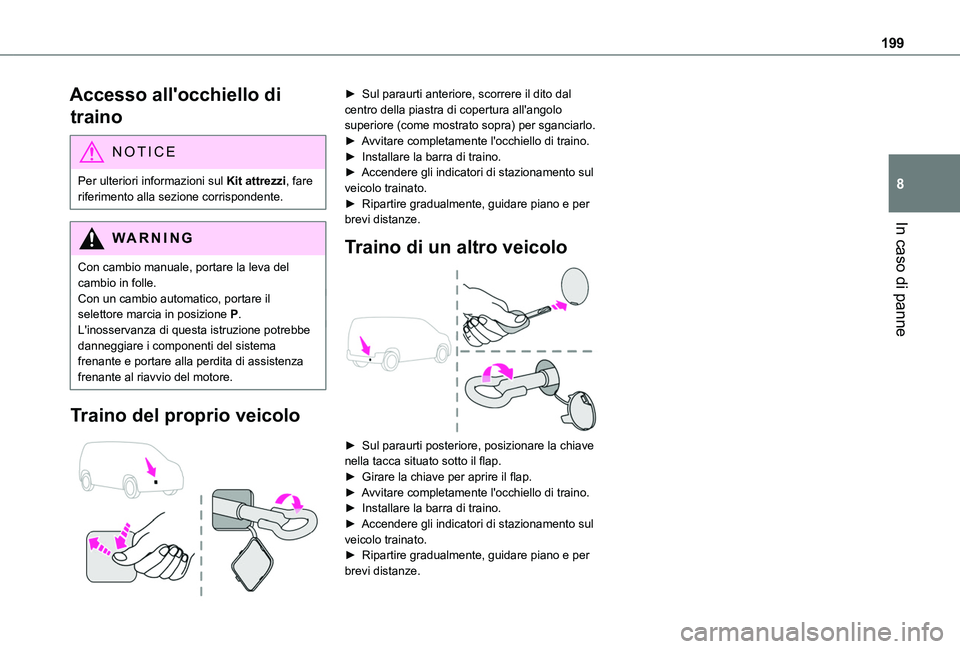

Accesso all'occhiello di
traino
NOTIC E
Per ulteriori informazioni sul Kit attrezzi, fare riferimento alla sezione corrispondente.
WARNI NG
Con cambio manuale, portare la leva del cambio in folle.Con un cambio automatico, portare il selettore marcia in posizione P.L'inosservanza di questa istruzione potrebbe danneggiare i componenti del sistema frenante e portare alla perdita di assistenza frenante al riavvio del motore.
Traino del proprio veicolo

â–º Sul paraurti anteriore, scorrere il dito dal centro della piastra di copertura all'angolo superiore (come mostrato sopra) per sganciarlo.â–º Avvitare completamente l'occhiello di traino.â–º Installare la barra di traino.â–º Accendere gli indicatori di stazionamento sul veicolo trainato.â–º Ripartire gradualmente, guidare piano e per brevi distanze.
Traino di un altro veicolo

â–º Sul paraurti posteriore, posizionare la chiave nella tacca situato sotto il flap.â–º Girare la chiave per aprire il flap.â–º Avvitare completamente l'occhiello di traino.â–º Installare la barra di traino.â–º Accendere gli indicatori di stazionamento sul veicolo trainato.â–º Ripartire gradualmente, guidare piano e per brevi distanze.

200

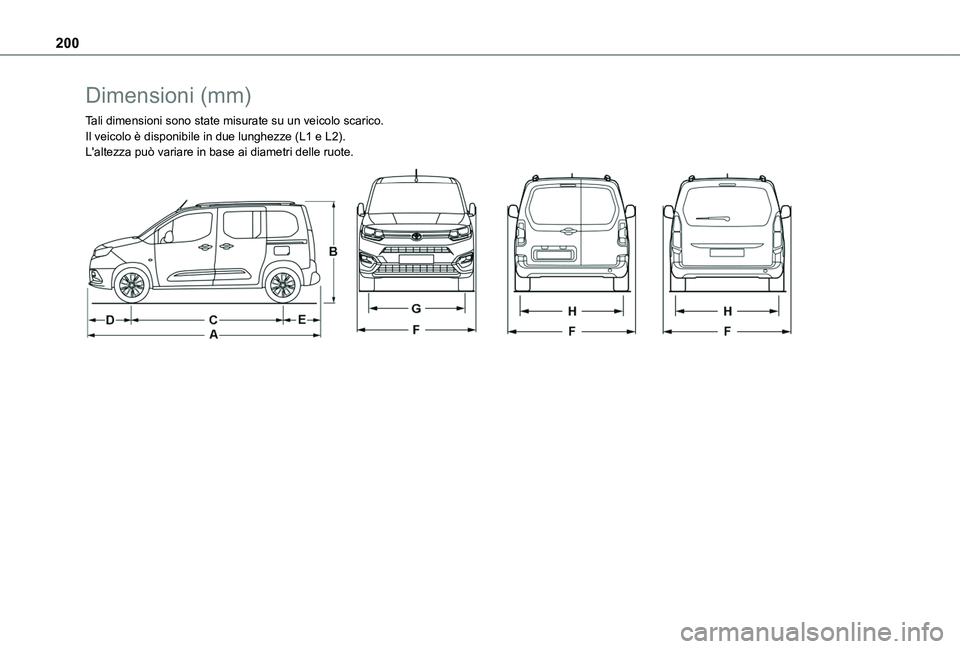

Dimensioni (mm)
Tali dimensioni sono state misurate su un veicolo scarico.Il veicolo è disponibile in due lunghezze (L1 e L2).L'altezza può variare in base ai diametri delle ruote.
