TOYOTA PROACE CITY VERSO 2020 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2020, Model line: PROACE CITY VERSO, Model: TOYOTA PROACE CITY VERSO 2020Pages: 272, velikost PDF: 57.83 MB
Page 1 of 272

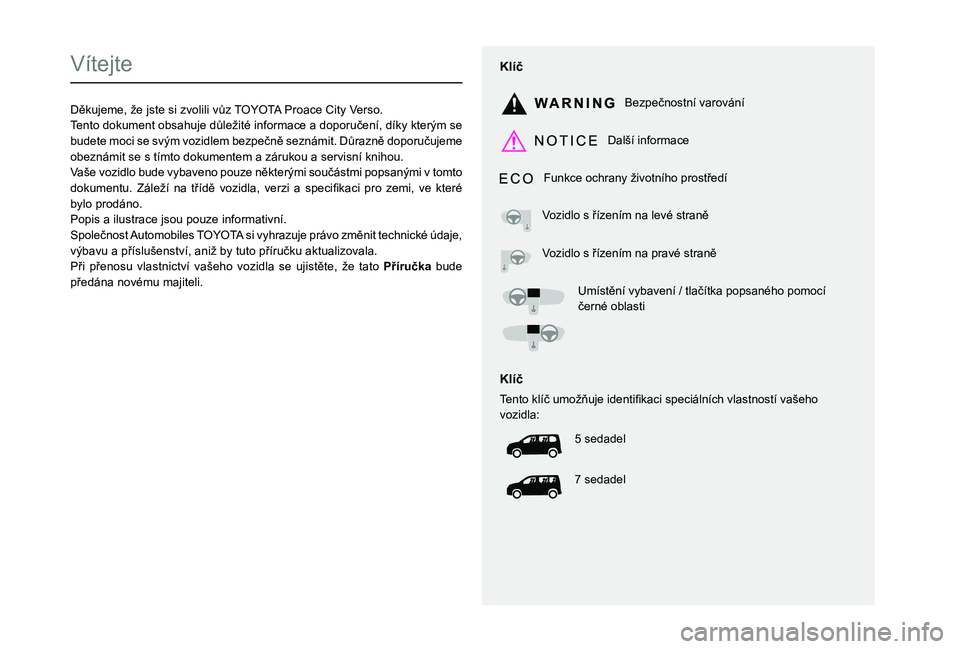

Vítejte
0027010C004E0058004D004800500048000F00370003004700520053005200550045005800470048005700480003005200450048005D005100690050004C0057000300570003 005D00690055000300560048005500390003 005700470052004E0058005000480051005700580011000300030056005300480046004C00BF004E00440046004C00030045005C004F0052000300330003004C004F0058005600360053
005900EA0003 0053011C00740033011C004C00030033011C007400030053011C004800470069005100440003
002E004F007400FE
00250048005D0053004800FE005100520056005700510074000300590044005500520059006900510074
00270044004F00E300740003004C00510049005200550050004400460048
002900580051004E00460048000300520046004B005500440051005C000300E5004C00590052005700510074004B0052000300530055005200560057011C004800470074
00390003011C0074005D00480051007400500003005100440003004F004800590070000300560057005500440051010C
00390003011C0074005D0048005100740050000300510044000300530055004400590070000300560057005500440051010C
00380050007400560057010C0051007400030059005C0045004400590048005100740003001200030057004F004400FE00740057004E004400030053005200530056004400510070004B00520003005300520050005200460074000300FE0048005500510070000300520045004F004400560057004C
002E004F007400FE
003700590052005D004C0047004F0044001D
00180003005600480047004400470048004F
001A0003005600480047004400470048004F
Page 2 of 272

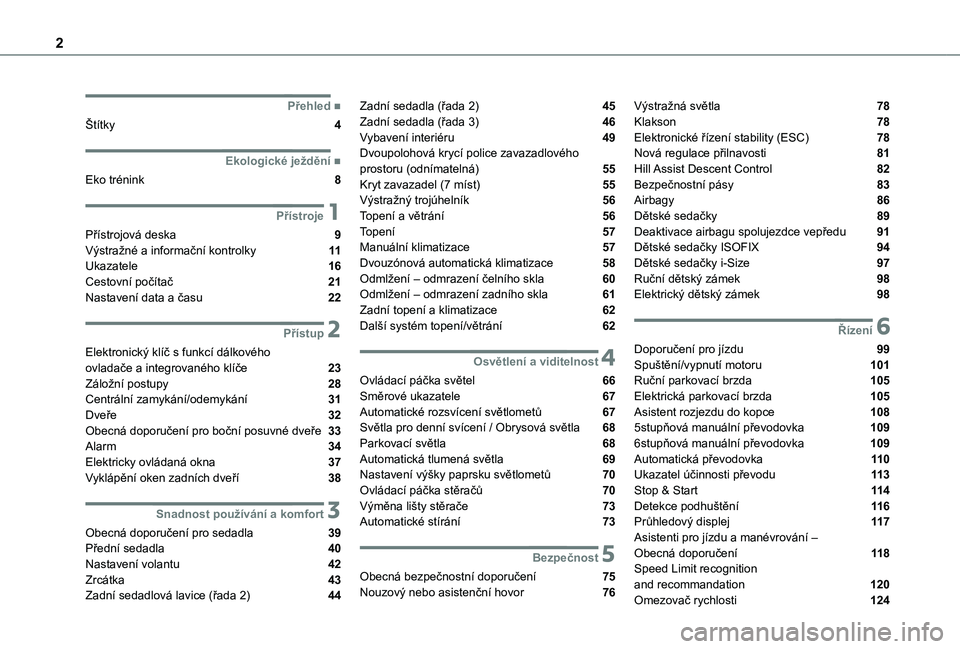

2
■Přehled
Štítky 4
■Ekologické ježdění
Eko trénink 8
1Přístroje
Přístrojová deska 9Výstražné a informační kontrolky 11Ukazatele 16Cestovní počítač 21Nastavení data a času 22
2Přístup
Elektronický klíč s funkcí dálkového ovladače a integrovaného klíče 23Záložní postupy 28Centrální zamykání/odemykání 31Dveře 32Obecná doporučení pro boční posuvné dveře 33
Alarm 34Elektricky ovládaná okna 37Vyklápění oken zadních dveří 38
3Snadnost používání a komfort
Obecná doporučení pro sedadla 39Přední sedadla 40Nastavení volantu 42Zrcátka 43
Zadní sedadlová lavice (řada 2) 44
Zadní sedadla (řada 2) 45Zadní sedadla (řada 3) 46Vybavení interiéru 49Dvoupolohová krycí police zavazadlového prostoru (odnímatelná) 55Kryt zavazadel (7 míst) 55Výstražný trojúhelník 56Topení a větrání 56Topení 57Manuální klimatizace 57Dvouzónová automatická klimatizace 58Odmlžení – odmrazení čelního skla 60Odmlžení – odmrazení zadního skla 61Zadní topení a klimatizace 62Další systém topení/větrání 62
4Osvětlení a viditelnost
Ovládací páčka světel 66Směrové ukazatele 67Automatické rozsvícení světlometů 67Světla pro denní svícení / Obrysová světla 68Parkovací světla 68
Automatická tlumená světla 69Nastavení výšky paprsku světlometů 70Ovládací páčka stěračů 70Výměna lišty stěrače 73Automatické stírání 73
5Bezpečnost
Obecná bezpečnostní doporučení 75Nouzový nebo asistenční hovor 76
Výstražná světla 78Klakson 78Elektronické řízení stability (ESC) 78Nová regulace přilnavosti 81Hill Assist Descent Control 82Bezpečnostní pásy 83Airbagy 86Dětské sedačky 89Deaktivace airbagu spolujezdce vepředu 91Dětské sedačky ISOFIX 94Dětské sedačky i-Size 97Ruční dětský zámek 98Elektrický dětský zámek 98
6Řízení
Doporučení pro jízdu 99Spuštění/vypnutí motoru 101Ruční parkovací brzda 105Elektrická parkovací brzda 105Asistent rozjezdu do kopce 1085stupňová manuální převodovka 1096stupňová manuální převodovka 109
Automatická převodovka 11 0Ukazatel účinnosti převodu 11 3Stop & Start 11 4Detekce podhuštění 11 6Průhledový displej 11 7Asistenti pro jízdu a manévrování – Obecná doporučení 11 8Speed Limit recognition and recommandation 120
Omezovač rychlosti 124
Page 3 of 272
3

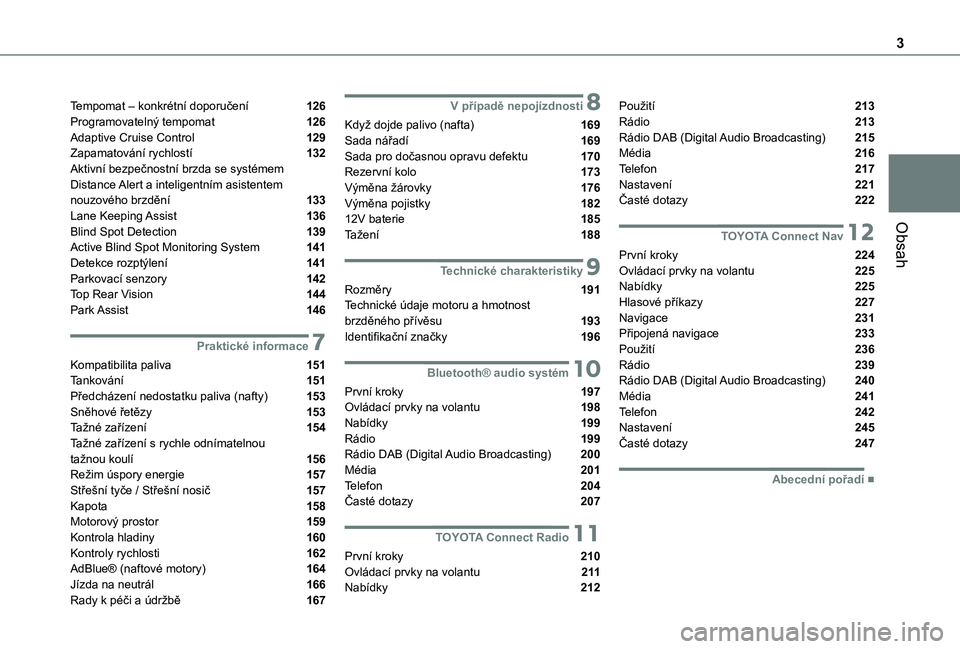

Obsah
Tempomat – konkrétní doporučení 126Programovatelný tempomat 126Adaptive Cruise Control 129Zapamatování rychlostí 132Aktivní bezpečnostní brzda se systémem Distance Alert a inteligentním asistentem nouzového brzdění 133Lane Keeping Assist 136Blind Spot Detection 139Active Blind Spot Monitoring System 141Detekce rozptýlení 141Parkovací senzory 142Top Rear Vision 144Park Assist 146
7Praktické informace
Kompatibilita paliva 151Tankování 151Předcházení nedostatku paliva (nafty) 153Sněhové řetězy 153Tažné zařízení 154Tažné zařízení s rychle odnímatelnou
tažnou koulí 156Režim úspory energie 157Střešní tyče / Střešní nosič 157Kapota 158Motorový prostor 159Kontrola hladiny 160Kontroly rychlosti 162AdBlue® (naftové motory) 164Jízda na neutrál 166
Rady k péči a údržbě 167
8V případě nepojízdnosti
Když dojde palivo (nafta) 169Sada nářadí 169Sada pro dočasnou opravu defektu 170Rezervní kolo 173Výměna žárovky 176Výměna pojistky 18212V baterie 185Tažení 188
9Technické charakteristiky
Rozměry 191Technické údaje motoru a hmotnost brzděného přívěsu 193Identifikační značky 196
10Bluetooth® audio systém
První kroky 197Ovládací prvky na volantu 198Nabídky 199Rádio 199
Rádio DAB (Digital Audio Broadcasting) 200Média 201Telefon 204Časté dotazy 207
11TOYOTA Connect Radio
První kroky 210Ovládací prvky na volantu 2 11Nabídky 212
Použití 213Rádio 213Rádio DAB (Digital Audio Broadcasting) 215Média 216Telefon 217Nastavení 221Časté dotazy 222
12TOYOTA Connect Nav
První kroky 224Ovládací prvky na volantu 225Nabídky 225Hlasové příkazy 227Navigace 231Připojená navigace 233Použití 236Rádio 239Rádio DAB (Digital Audio Broadcasting) 240Média 241Telefon 242Nastavení 245Časté dotazy 247
■Abecední pořadí
Page 4 of 272
4

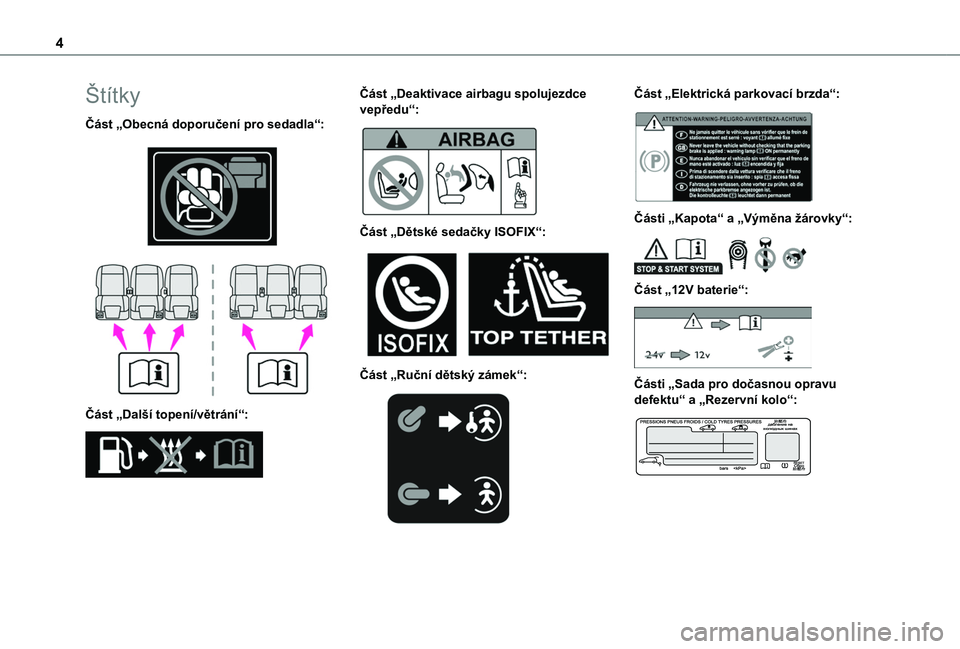

Štítky
Část „Obecná doporučení pro sedadla“:
Část „Další topení/větrání“:
Část „Deaktivace airbagu spolujezdce vepředu“:
Část „Dětské sedačky ISOFIX“:
Část „Ruční dětský zámek“:
Část „Elektrická parkovací brzda“:
Části „Kapota“ a „Výměna žárovky“:
Část „12V baterie“:
Části „Sada pro dočasnou opravu defektu“ a „Rezervní kolo“:
Page 5 of 272
5

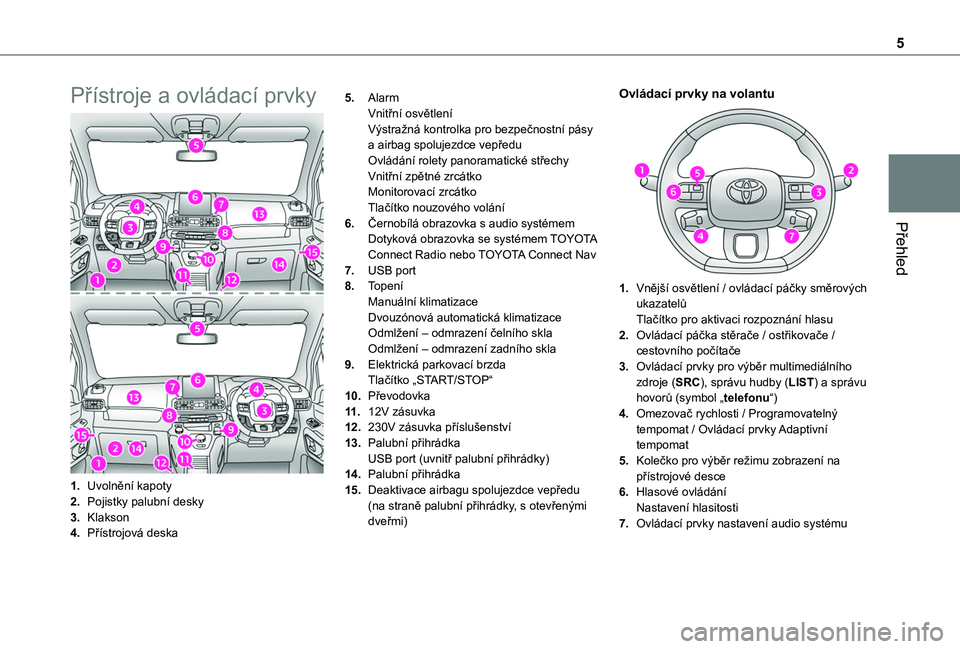

Přehled
Přístroje a ovládací prvky
1.Uvolnění kapoty
2.Pojistky palubní desky
3.Klakson
4.Přístrojová deska
5.AlarmVnitřní osvětleníVýstražná kontrolka pro bezpečnostní pásy a airbag spolujezdce vepředuOvládání rolety panoramatické střechyVnitřní zpětné zrcátkoMonitorovací zrcátkoTlačítko nouzového volání
6.Černobílá obrazovka s audio systémemDotyková obrazovka se systémem TOYOTA
Connect Radio nebo TOYOTA Connect Nav
7.USB port
8.TopeníManuální klimatizaceDvouzónová automatická klimatizaceOdmlžení – odmrazení čelního sklaOdmlžení – odmrazení zadního skla
9.Elektrická parkovací brzdaTlačítko „START/STOP“
10.Převodovka
11 .12V zásuvka
12.230V zásuvka příslušenství
13.Palubní přihrádkaUSB port (uvnitř palubní přihrádky)
14.Palubní přihrádka
15.Deaktivace airbagu spolujezdce vepředu (na straně palubní přihrádky, s otevřenými dveřmi)
Ovládací prvky na volantu
1.Vnější osvětlení / ovládací páčky směrových ukazatelůTlačítko pro aktivaci rozpoznání hlasu
2.Ovládací páčka stěrače / ostřikovače / cestovního počítače
3.Ovládací prvky pro výběr multimediálního zdroje (SRC), správu hudby (LIST) a správu hovorů (symbol „telefonu“)
4.Omezovač rychlosti / Programovatelný tempomat / Ovládací prvky Adaptivní
tempomat
5.Kolečko pro výběr režimu zobrazení na přístrojové desce
6.Hlasové ovládáníNastavení hlasitosti
7.Ovládací prvky nastavení audio systému
Page 6 of 272
6

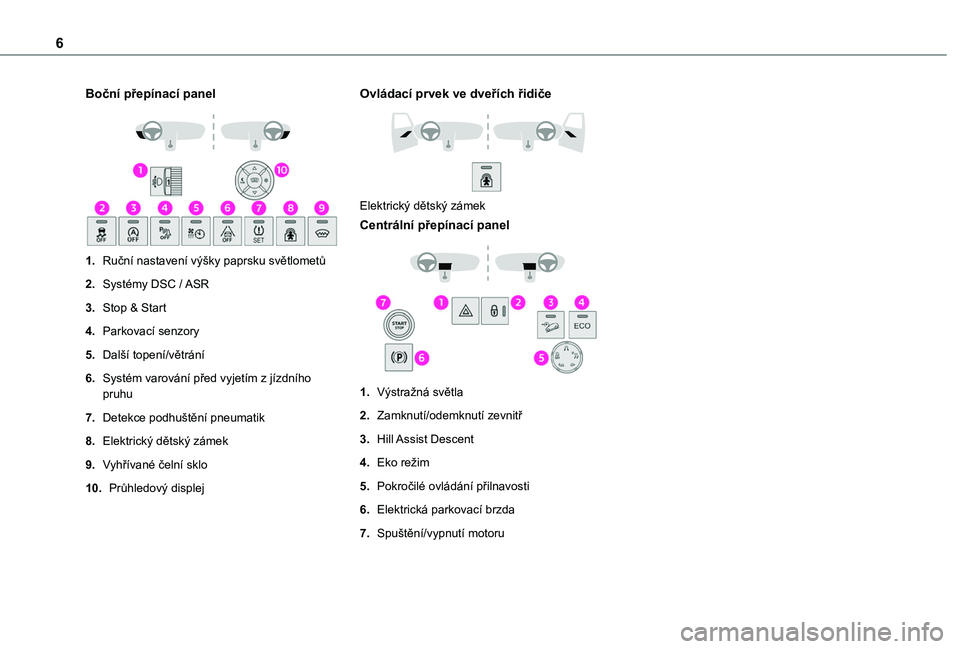

Boční přepínací panel
1.Ruční nastavení výšky paprsku světlometů
2.Systémy DSC / ASR
3.Stop & Start
4.Parkovací senzory
5.Další topení/větrání
6.Systém varování před vyjetím z jízdního pruhu
7.Detekce podhuštění pneumatik
8.Elektrický dětský zámek
9.Vyhřívané čelní sklo
10.Průhledový displej
Ovládací prvek ve dveřích řidiče
Elektrický dětský zámek
Centrální přepínací panel
1.Výstražná světla
2.Zamknutí/odemknutí zevnitř
3.Hill Assist Descent
4.Eko režim
5.Pokročilé ovládání přilnavosti
6.Elektrická parkovací brzda
7.Spuštění/vypnutí motoru
Page 7 of 272
7

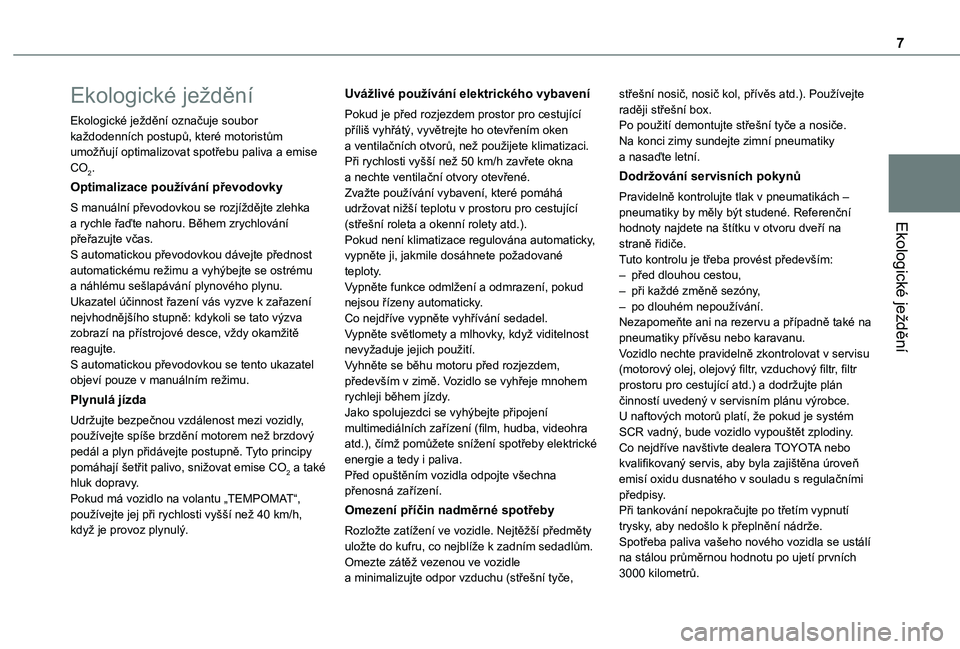

Ekologické ježdění
Ekologické ježdění
Ekologické ježdění označuje soubor každodenních postupů, které motoristům umožňují optimalizovat spotřebu paliva a emise CO2.
Optimalizace používání převodovky
S manuální převodovkou se rozjíždějte zlehka a rychle řaďte nahoru. Během zrychlování přeřazujte včas.S automatickou převodovkou dávejte přednost automatickému režimu a vyhýbejte se ostrému a náhlému sešlapávání plynového plynu.Ukazatel účinnost řazení vás vyzve k zařazení nejvhodnějšího stupně: kdykoli se tato výzva zobrazí na přístrojové desce, vždy okamžitě reagujte.S automatickou převodovkou se tento ukazatel objeví pouze v manuálním režimu.
Plynulá jízda
Udržujte bezpečnou vzdálenost mezi vozidly, používejte spíše brzdění motorem než brzdový
pedál a plyn přidávejte postupně. Tyto principy pomáhají šetřit palivo, snižovat emise CO2 a také hluk dopravy.Pokud má vozidlo na volantu „TEMPOMAT“, používejte jej při rychlosti vyšší než 40 km/h, když je provoz plynulý.
Uvážlivé používání elektrického vybavení
Pokud je před rozjezdem prostor pro cestující příliš vyhřátý, vyvětrejte ho otevřením oken a ventilačních otvorů, než použijete klimatizaci.Při rychlosti vyšší než 50 km/h zavřete okna a nechte ventilační otvory otevřené.Zvažte používání vybavení, které pomáhá udržovat nižší teplotu v prostoru pro cestující (střešní roleta a okenní rolety atd.).Pokud není klimatizace regulována automaticky, vypněte ji, jakmile dosáhnete požadované teploty.Vypněte funkce odmlžení a odmrazení, pokud nejsou řízeny automaticky.Co nejdříve vypněte vyhřívání sedadel.Vypněte světlomety a mlhovky, když viditelnost nevyžaduje jejich použití.Vyhněte se běhu motoru před rozjezdem, především v zimě. Vozidlo se vyhřeje mnohem rychleji během jízdy.Jako spolujezdci se vyhýbejte připojení multimediálních zařízení (film, hudba, videohra atd.), čímž pomůžete snížení spotřeby elektrické
energie a tedy i paliva.Před opuštěním vozidla odpojte všechna přenosná zařízení.
Omezení příčin nadměrné spotřeby
Rozložte zatížení ve vozidle. Nejtěžší předměty uložte do kufru, co nejblíže k zadním sedadlům.Omezte zátěž vezenou ve vozidle a minimalizujte odpor vzduchu (střešní tyče,
střešní nosič, nosič kol, přívěs atd.). Používejte raději střešní box.Po použití demontujte střešní tyče a nosiče.Na konci zimy sundejte zimní pneumatiky a nasaďte letní.
Dodržování servisních pokynů
Pravidelně kontrolujte tlak v pneumatikách – pneumatiky by měly být studené. Referenční hodnoty najdete na štítku v otvoru dveří na straně řidiče.Tuto kontrolu je třeba provést především:– před dlouhou cestou,– při každé změně sezóny,– po dlouhém nepoužívání.Nezapomeňte ani na rezervu a případně také na pneumatiky přívěsu nebo karavanu.Vozidlo nechte pravidelně zkontrolovat v servisu (motorový olej, olejový filtr, vzduchový filtr, filtr prostoru pro cestující atd.) a dodržujte plán činností uvedený v servisním plánu výrobce.U naftových motorů platí, že pokud je systém SCR vadný, bude vozidlo vypouštět zplodiny.
Co nejdříve navštivte dealera TOYOTA nebo kvalifikovaný servis, aby byla zajištěna úroveň emisí oxidu dusnatého v souladu s regulačními předpisy.Při tankování nepokračujte po třetím vypnutí trysky, aby nedošlo k přeplnění nádrže.Spotřeba paliva vašeho nového vozidla se ustálí na stálou průměrnou hodnotu po ujetí prvních 3000 kilometrů.
Page 8 of 272
8

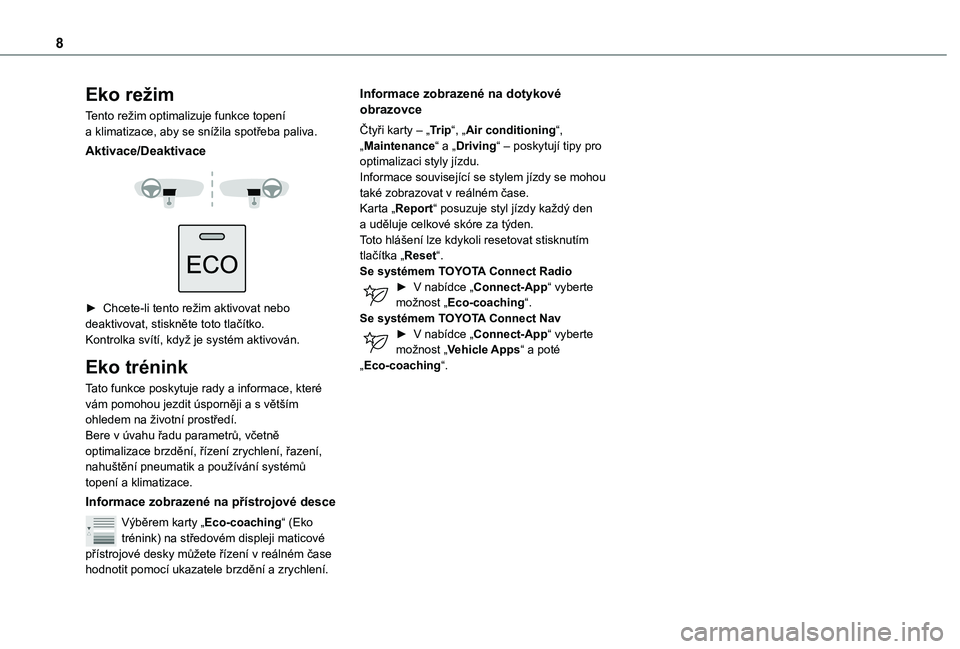

Eko režim
Tento režim optimalizuje funkce topení a klimatizace, aby se snížila spotřeba paliva.
Aktivace/Deaktivace
► Chcete-li tento režim aktivovat nebo deaktivovat, stiskněte toto tlačítko.Kontrolka svítí, když je systém aktivován.
Eko trénink
Tato funkce poskytuje rady a informace, které vám pomohou jezdit úsporněji a s větším ohledem na životní prostředí.Bere v úvahu řadu parametrů, včetně optimalizace brzdění, řízení zrychlení, řazení, nahuštění pneumatik a používání systémů topení a klimatizace.
Informace zobrazené na přístrojové desce
Výběrem karty „Eco-coaching“ (Eko trénink) na středovém displeji maticové přístrojové desky můžete řízení v reálném čase hodnotit pomocí ukazatele brzdění a zrychlení.
Informace zobrazené na dotykové obrazovce
Čtyři karty – „Trip“, „Air conditioning“, „Maintenance“ a „Driving“ – poskytují tipy pro optimalizaci styly jízdu.Informace související se stylem jízdy se mohou také zobrazovat v reálném čase.Karta „Report“ posuzuje styl jízdy každý den a uděluje celkové skóre za týden.Toto hlášení lze kdykoli resetovat stisknutím tlačítka „Reset“.Se systémem TOYOTA Connect Radio► V nabídce „Connect-App“ vyberte možnost „Eco-coaching“.Se systémem TOYOTA Connect Nav► V nabídce „Connect-App“ vyberte možnost „Vehicle Apps“ a poté „Eco-coaching“.
Page 9 of 272
9

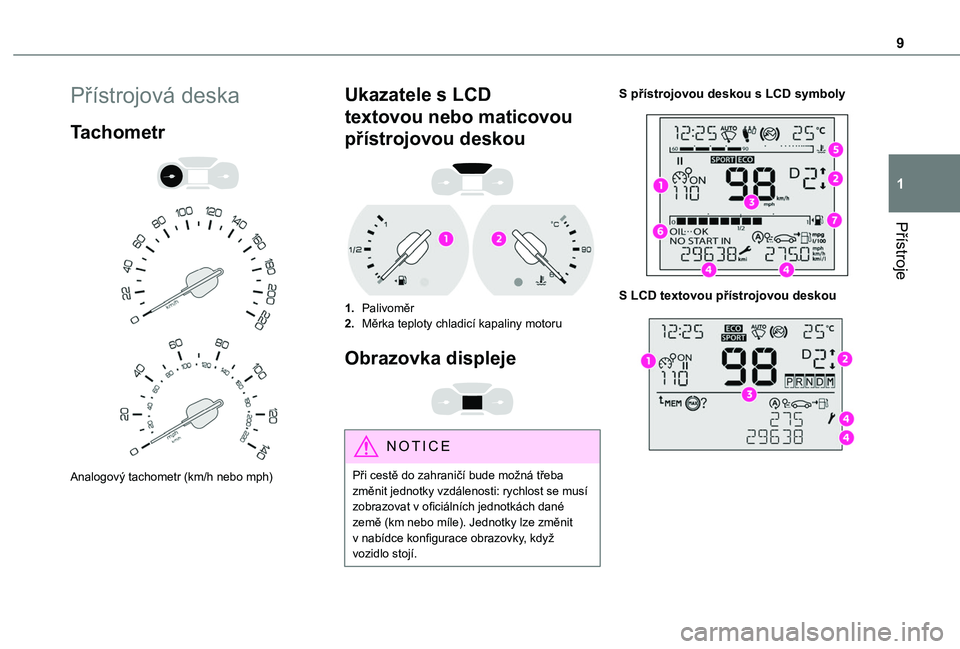

Přístroje
1
Přístrojová deska
Tachometr
Analogový tachometr (km/h nebo mph)
Ukazatele s LCD
textovou nebo maticovou
přístrojovou deskou
1.Palivoměr
2.Měrka teploty chladicí kapaliny motoru
Obrazovka displeje
NOTIC E
Při cestě do zahraničí bude možná třeba změnit jednotky vzdálenosti: rychlost se musí zobrazovat v oficiálních jednotkách dané země (km nebo míle). Jednotky lze změnit v nabídce konfigurace obrazovky, když vozidlo stojí.
S přístrojovou deskou s LCD symboly
S LCD textovou přístrojovou deskou

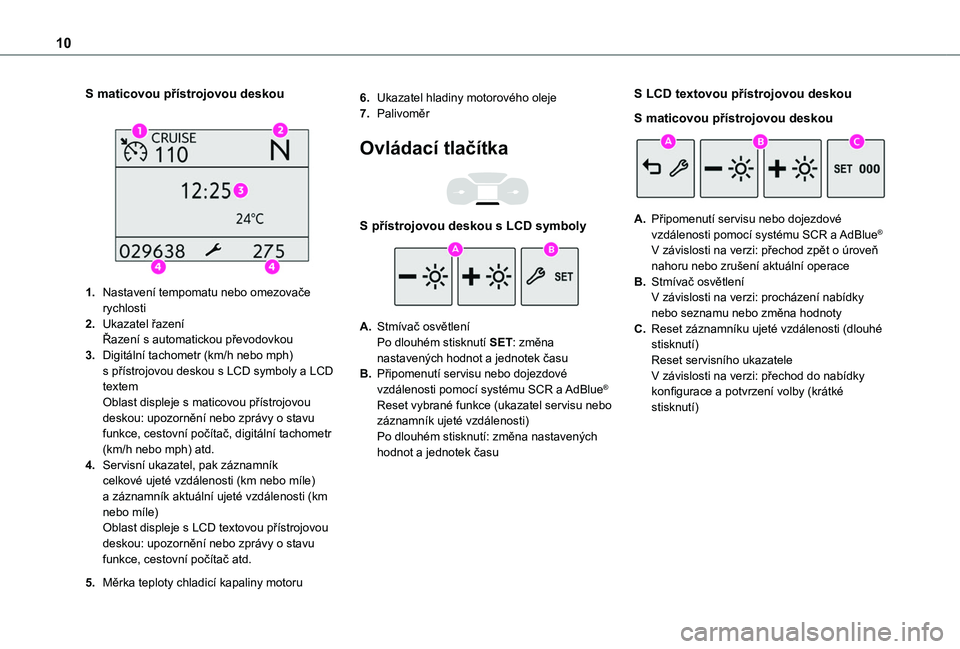

Page 10 of 272
10
S maticovou přístrojovou deskou
1.Nastavení tempomatu nebo omezovače rychlosti
2.Ukazatel řazeníŘazení s automatickou převodovkou
3.Digitální tachometr (km/h nebo mph) s přístrojovou deskou s LCD symboly a LCD textemOblast displeje s maticovou přístrojovou deskou: upozornění nebo zprávy o stavu funkce, cestovní počítač, digitální tachometr
(km/h nebo mph) atd.
4.Servisní ukazatel, pak záznamník celkové ujeté vzdálenosti (km nebo míle) a záznamník aktuální ujeté vzdálenosti (km nebo míle)Oblast displeje s LCD textovou přístrojovou deskou: upozornění nebo zprávy o stavu funkce, cestovní počítač atd.
5.Měrka teploty chladicí kapaliny motoru
6.Ukazatel hladiny motorového oleje
7.Palivoměr
Ovládací tlačítka
S přístrojovou deskou s LCD symboly
A.Stmívač osvětleníPo dlouhém stisknutí SET: změna nastavených hodnot a jednotek času
B.Připomenutí servisu nebo dojezdové vzdálenosti pomocí systému SCR a AdBlue®
Reset vybrané funkce (ukazatel servisu nebo záznamník ujeté vzdálenosti)Po dlouhém stisknutí: změna nastavených
hodnot a jednotek času
S LCD textovou přístrojovou deskou
S maticovou přístrojovou deskou
A.Připomenutí servisu nebo dojezdové vzdálenosti pomocí systému SCR a AdBlue®
V závislosti na verzi: přechod zpět o úroveň nahoru nebo zrušení aktuální operace
B.Stmívač osvětleníV závislosti na verzi: procházení nabídky nebo seznamu nebo změna hodnoty
C.Reset záznamníku ujeté vzdálenosti (dlouhé stisknutí)Reset servisního ukazateleV závislosti na verzi: přechod do nabídky konfigurace a potvrzení volby (krátké stisknutí)
