TOYOTA PROACE CITY VERSO EV 2022 Betriebsanleitungen (in German)

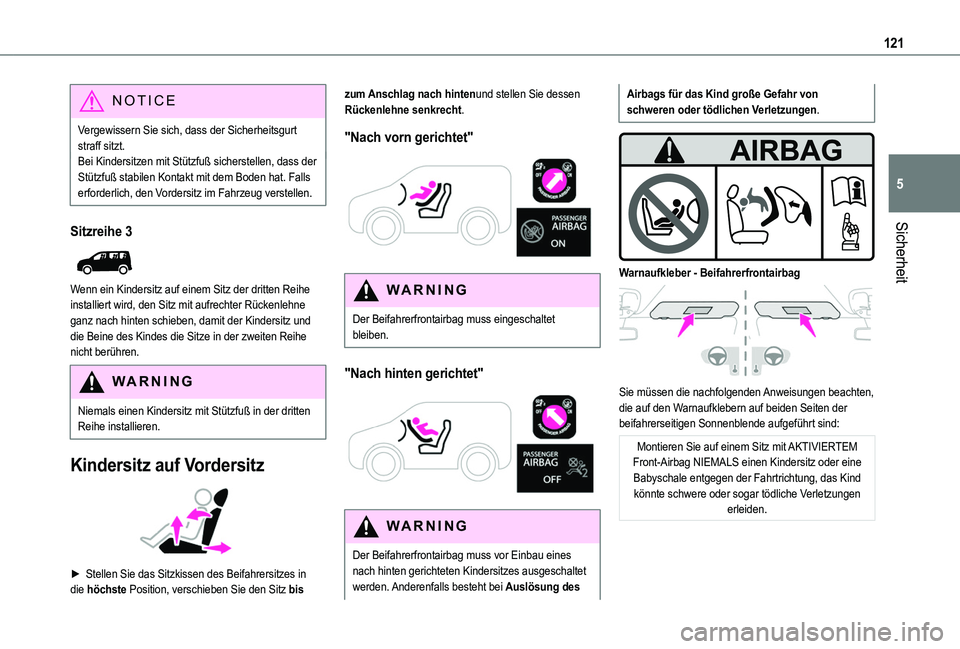

121
Sicherheit
5
NOTIC E
Vergewissern Sie sich, dass der Sicherheitsgurt straff sitzt.Bei Kindersitzen mit Stützfuß sicherstellen, dass der Stützfuß stabilen Kontakt mit dem Boden hat. Falls erforderlich, den Vordersitz im Fahrzeug verstellen.
Sitzreihe 3

Wenn ein Kindersitz auf einem Sitz der dritten Reihe installiert wird, den Sitz mit aufrechter Rückenlehne ganz nach hinten schieben, damit der Kindersitz und die Beine des Kindes die Sitze in der zweiten Reihe nicht berühren.
WARNI NG
Niemals einen Kindersitz mit Stützfuß in der dritten Reihe installieren.
Kindersitz auf Vordersitz

► Stellen Sie das Sitzkissen des Beifahrersitzes in die höchste Position, verschieben Sie den Sitz bis
zum Anschlag nach hintenund stellen Sie dessen Rückenlehne senkrecht.
"Nach vorn gerichtet"

WARNI NG
Der Beifahrerfrontairbag muss eingeschaltet bleiben.
"Nach hinten gerichtet"

WARNI NG
Der Beifahrerfrontairbag muss vor Einbau eines nach hinten gerichteten Kindersitzes ausgeschaltet werden. Anderenfalls besteht bei Auslösung des
Airbags für das Kind große Gefahr von schweren oder tödlichen Verletzungen.


Warnaufkleber - Beifahrerfrontairbag

Sie müssen die nachfolgenden Anweisungen beachten, die auf den Warnaufklebern auf beiden Seiten der beifahrerseitigen Sonnenblende aufgeführt sind:
Montieren Sie auf einem Sitz mit AKTIVIERTEM Front-Airbag NIEMALS einen Kindersitz oder eine Babyschale entgegen der Fahrtrichtung, das Kind könnte schwere oder sogar tödliche Verletzungen erleiden.

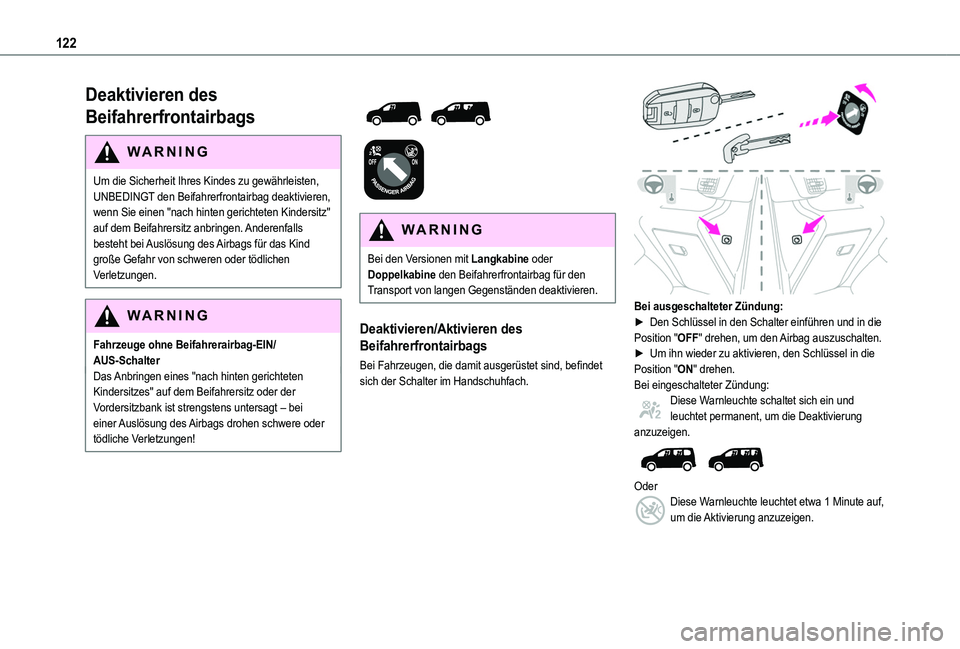

122
Deaktivieren des
Beifahrerfrontairbags
WARNI NG
Um die Sicherheit Ihres Kindes zu gewährleisten, UNBEDINGT den Beifahrerfrontairbag deaktivieren, wenn Sie einen "nach hinten gerichteten Kindersitz" auf dem Beifahrersitz anbringen. Anderenfalls
besteht bei Auslösung des Airbags für das Kind große Gefahr von schweren oder tödlichen Verletzungen.
WARNI NG
Fahrzeuge ohne Beifahrerairbag-EIN/AUS-SchalterDas Anbringen eines "nach hinten gerichteten Kindersitzes" auf dem Beifahrersitz oder der Vordersitzbank ist strengstens untersagt – bei einer Auslösung des Airbags drohen schwere oder tödliche Verletzungen!



WARNI NG
Bei den Versionen mit Langkabine oder Doppelkabine den Beifahrerfrontairbag für den Transport von langen Gegenständen deaktivieren.
Deaktivieren/Aktivieren des
Beifahrerfrontairbags
Bei Fahrzeugen, die damit ausgerüstet sind, befindet sich der Schalter im Handschuhfach.

Bei ausgeschalteter Zündung:► Den Schlüssel in den Schalter einführen und in die Position "OFF" drehen, um den Airbag auszuschalten. ► Um ihn wieder zu aktivieren, den Schlüssel in die Position "ON" drehen.Bei eingeschalteter Zündung:Diese Warnleuchte schaltet sich ein und leuchtet permanent, um die Deaktivierung anzuzeigen.

OderDiese Warnleuchte leuchtet etwa 1 Minute auf, um die Aktivierung anzuzeigen.

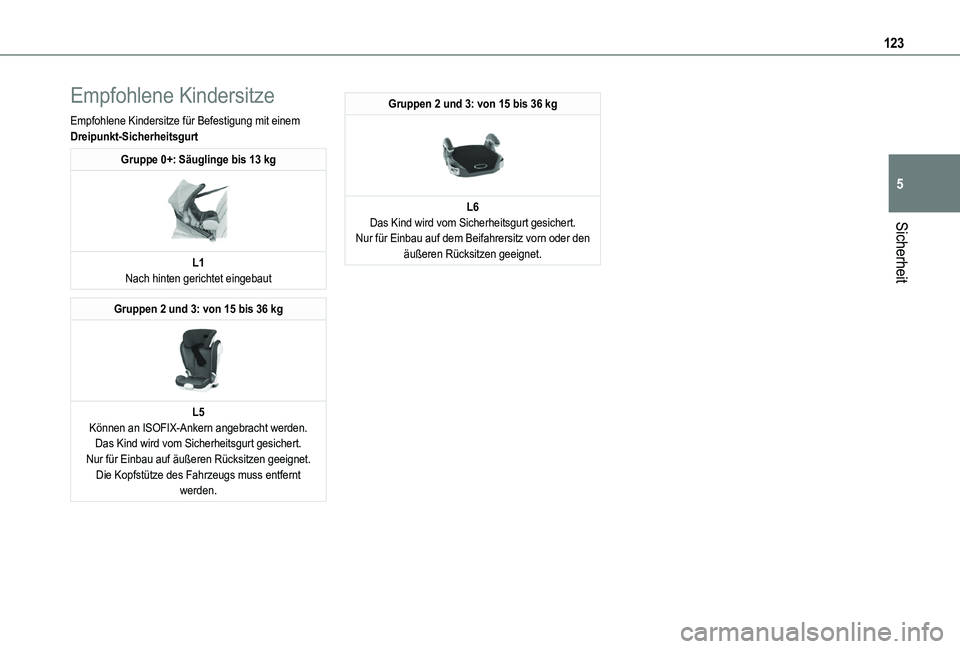

123
Sicherheit
5
Empfohlene Kindersitze
Empfohlene Kindersitze für Befestigung mit einem Dreipunkt-Sicherheitsgurt
Gruppe 0+: Säuglinge bis 13 kg

L1Nach hinten gerichtet eingebaut
Gruppen 2 und 3: von 15 bis 36 kg

L5Können an ISOFIX-Ankern angebracht werden.Das Kind wird vom Sicherheitsgurt gesichert.
Nur für Einbau auf äußeren Rücksitzen geeignet.Die Kopfstütze des Fahrzeugs muss entfernt werden.
Gruppen 2 und 3: von 15 bis 36 kg

L6Das Kind wird vom Sicherheitsgurt gesichert.Nur für Einbau auf dem Beifahrersitz vorn oder den äußeren Rücksitzen geeignet.

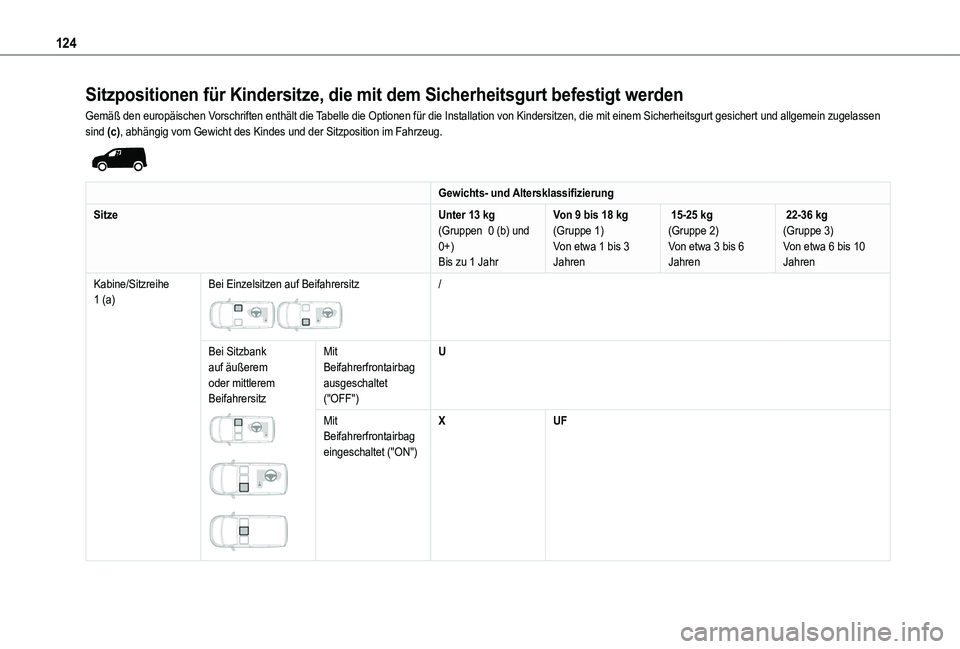

124
Sitzpositionen für Kindersitze, die mit dem Sicherheitsgurt befestigt werden
Gemäß den europäischen Vorschriften enthält die Tabelle die Optionen für die Installation von Kindersitzen, die mit ei\
nem Sicherheitsgurt gesichert und allgemein zugelassen sind (c), abhängig vom Gewicht des Kindes und der Sitzposition im Fahrzeug.

Gewichts- und Altersklassifizierung
SitzeUnter 13 kg(Gruppen 0 (b) und
0+)Bis zu 1 Jahr
Von 9 bis 18 kg(Gruppe 1)
Von etwa 1 bis 3 Jahren
15-25 kg(Gruppe 2)
Von etwa 3 bis 6 Jahren
22-36 kg(Gruppe 3)
Von etwa 6 bis 10 Jahren
Kabine/Sitzreihe 1 (a)Bei Einzelsitzen auf Beifahrersitz

/
Bei Sitzbank auf äußerem oder mittlerem Beifahrersitz



Mit Beifahrerfrontairbag ausgeschaltet ("OFF")
U
Mit Beifahrerfrontairbag eingeschaltet ("ON")
XUF

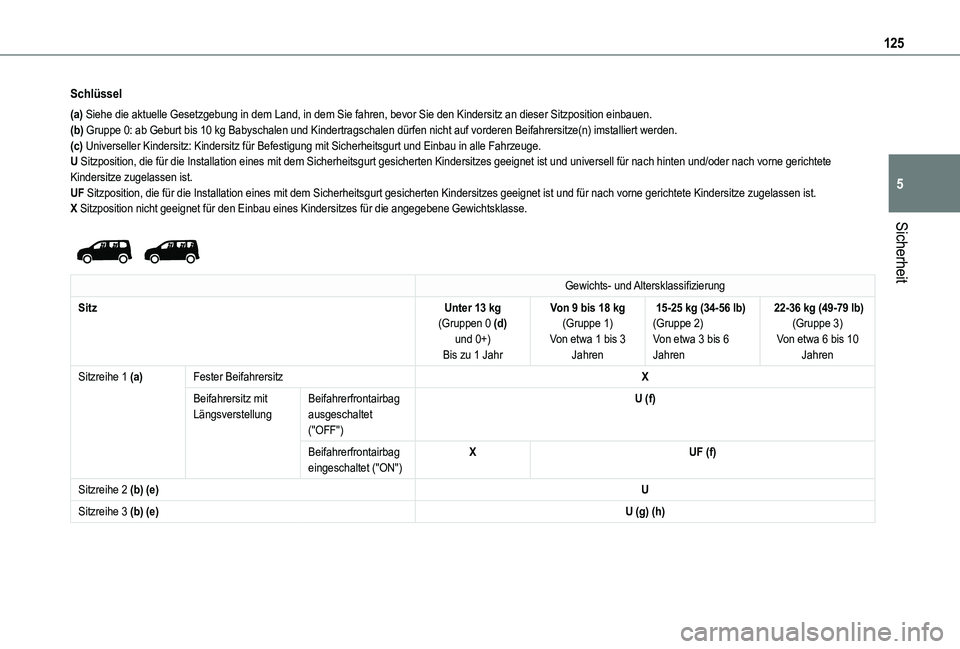

125
Sicherheit
5
Schlüssel
(a) Siehe die aktuelle Gesetzgebung in dem Land, in dem Sie fahren, bevor S\
ie den Kindersitz an dieser Sitzposition einbauen.(b) Gruppe 0: ab Geburt bis 10 kg Babyschalen und Kindertragschalen dürfen nicht auf vorderen Beifah\
rersitze(n) imstalliert werden.(c) Universeller Kindersitz: Kindersitz für Befestigung mit Sicherheitsg\
urt und Einbau in alle Fahrzeuge.U Sitzposition, die für die Installation eines mit dem Sicherheitsgurt\
gesicherten Kindersitzes geeignet ist und universell für nach hinten und/oder nach vorne gerichtete Kindersitze zugelassen ist.UF Sitzposition, die für die Installation eines mit dem Sicherheitsgurt\
gesicherten Kindersitzes geeignet ist und für nach vorne gerichtete Kindersitze zugelassen ist.X Sitzposition nicht geeignet für den Einbau eines Kindersitzes für\
die angegebene Gewichtsklasse.


Gewichts- und Altersklassifizierung
SitzUnter 13 kg(Gruppen 0 (d) und 0+)Bis zu 1 Jahr
Von 9 bis 18 kg(Gruppe 1)Von etwa 1 bis 3 Jahren
15-25 kg (34-56 lb)(Gruppe 2)Von etwa 3 bis 6 Jahren
22-36 kg (49-79 lb)(Gruppe 3)Von etwa 6 bis 10 Jahren
Sitzreihe 1 (a)Fester BeifahrersitzX
Beifahrersitz mit LängsverstellungBeifahrerfrontairbag ausgeschaltet ("OFF")
U (f)
Beifahrerfrontairbag eingeschaltet ("ON")XUF (f)
Sitzreihe 2 (b) (e)U
Sitzreihe 3 (b) (e)U (g) (h)

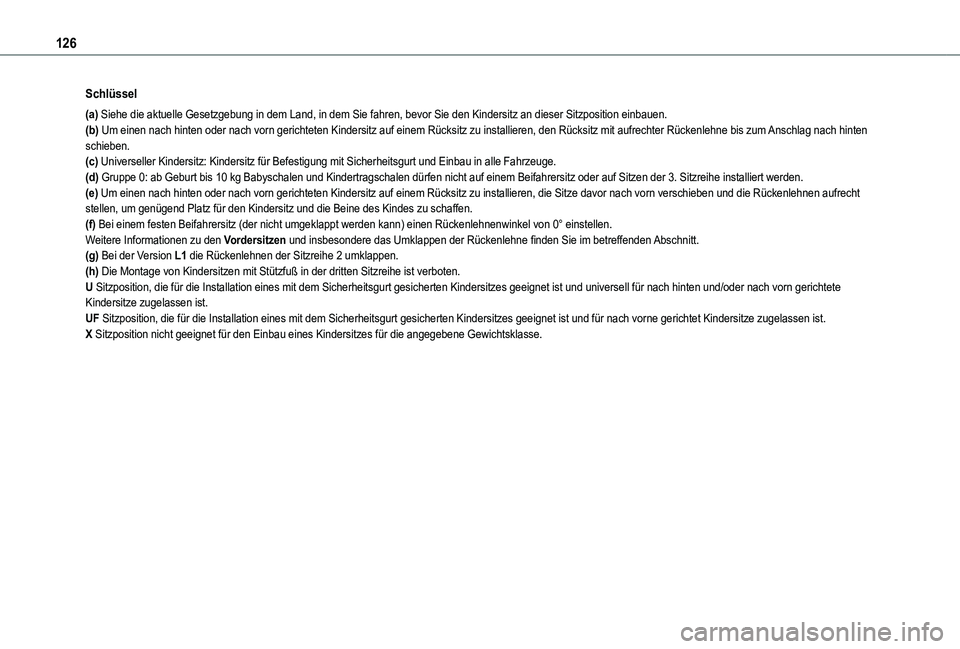

126
Schlüssel
(a) Siehe die aktuelle Gesetzgebung in dem Land, in dem Sie fahren, bevor S\
ie den Kindersitz an dieser Sitzposition einbauen.(b) Um einen nach hinten oder nach vorn gerichteten Kindersitz auf einem Rü\
cksitz zu installieren, den Rücksitz mit aufrechter Rückenlehne bis zum Anschlag nach hinten schieben.(c) Universeller Kindersitz: Kindersitz für Befestigung mit Sicherheitsg\
urt und Einbau in alle Fahrzeuge.(d) Gruppe 0: ab Geburt bis 10 kg Babyschalen und Kindertragschalen dürfen nicht auf einem Beifahrer\
sitz oder auf Sitzen der 3. Sitzreihe installiert werden.(e) Um einen nach hinten oder nach vorn gerichteten Kindersitz auf einem Rü\
cksitz zu installieren, die Sitze davor nach vorn verschieben und die Rückenlehnen aufrecht stellen, um genügend Platz für den Kindersitz und die Beine des Kindes zu schaffen.(f) Bei einem festen Beifahrersitz (der nicht umgeklappt werden kann) ein\
en Rückenlehnenwinkel von 0° einstellen.Weitere Informationen zu den Vordersitzen und insbesondere das Umklappen der Rückenlehne finden Sie im betreffenden Abschnitt.(g) Bei der Version L1 die Rückenlehnen der Sitzreihe 2 umklappen.(h) Die Montage von Kindersitzen mit Stützfuß in der dritten Sitzreih\
e ist verboten.U Sitzposition, die für die Installation eines mit dem Sicherheitsgurt\
gesicherten Kindersitzes geeignet ist und universell für nach hinten und/oder nach vorn gerichtete Kindersitze zugelassen ist.UF Sitzposition, die für die Installation eines mit dem Sicherheitsgurt\
gesicherten Kindersitzes geeignet ist und für nach vorne gerichtet Kindersitze zugelassen ist.X Sitzposition nicht geeignet für den Einbau eines Kindersitzes für\
die angegebene Gewichtsklasse.

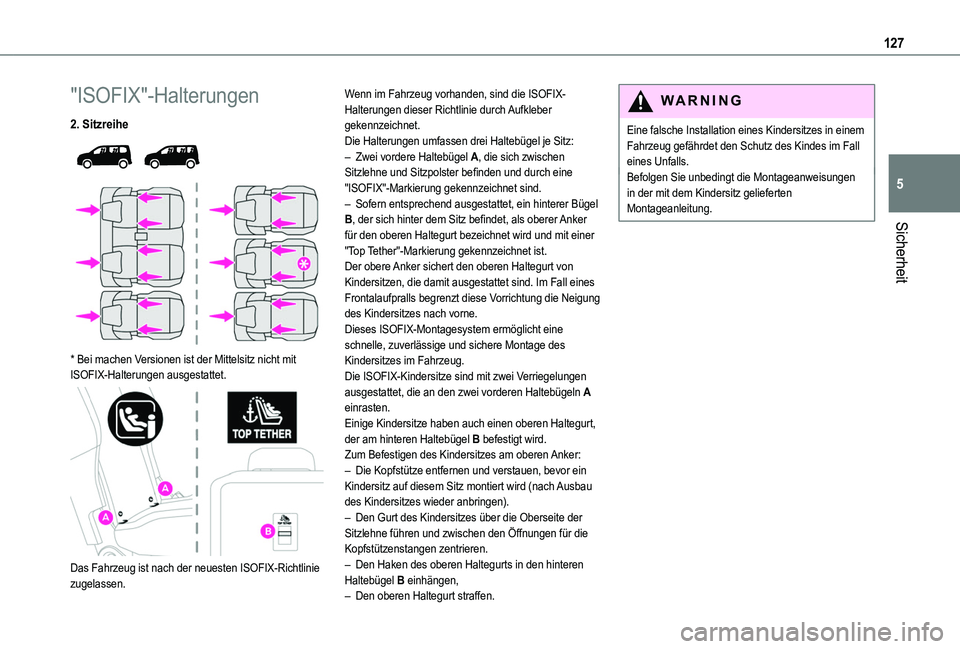

127
Sicherheit
5
"ISOFIX"-Halterungen
2. Sitzreihe


* Bei machen Versionen ist der Mittelsitz nicht mit ISOFIX-Halterungen ausgestattet.

Das Fahrzeug ist nach der neuesten ISOFIX-Richtlinie zugelassen.
Wenn im Fahrzeug vorhanden, sind die ISOFIX-Halterungen dieser Richtlinie durch Aufkleber gekennzeichnet.Die Halterungen umfassen drei Haltebügel je Sitz:– Zwei vordere Haltebügel A, die sich zwischen Sitzlehne und Sitzpolster befinden und durch eine "ISOFIX"-Markierung gekennzeichnet sind.– Sofern entsprechend ausgestattet, ein hinterer Bügel B, der sich hinter dem Sitz befindet, als oberer Anker für den oberen Haltegurt bezeichnet wird und mit einer "Top Tether"-Markierung gekennzeichnet ist.Der obere Anker sichert den oberen Haltegurt von Kindersitzen, die damit ausgestattet sind. Im Fall eines Frontalaufpralls begrenzt diese Vorrichtung die Neigung des Kindersitzes nach vorne.Dieses ISOFIX-Montagesystem ermöglicht eine schnelle, zuverlässige und sichere Montage des Kindersitzes im Fahrzeug.Die ISOFIX-Kindersitze sind mit zwei Verriegelungen ausgestattet, die an den zwei vorderen Haltebügeln A einrasten.Einige Kindersitze haben auch einen oberen Haltegurt, der am hinteren Haltebügel B befestigt wird.
Zum Befestigen des Kindersitzes am oberen Anker:– Die Kopfstütze entfernen und verstauen, bevor ein Kindersitz auf diesem Sitz montiert wird (nach Ausbau des Kindersitzes wieder anbringen).– Den Gurt des Kindersitzes über die Oberseite der Sitzlehne führen und zwischen den Öffnungen für die Kopfstützenstangen zentrieren.– Den Haken des oberen Haltegurts in den hinteren Haltebügel B einhängen,
– Den oberen Haltegurt straffen.
WARNI NG
Eine falsche Installation eines Kindersitzes in einem Fahrzeug gefährdet den Schutz des Kindes im Fall eines Unfalls.Befolgen Sie unbedingt die Montageanweisungen in der mit dem Kindersitz gelieferten Montageanleitung.

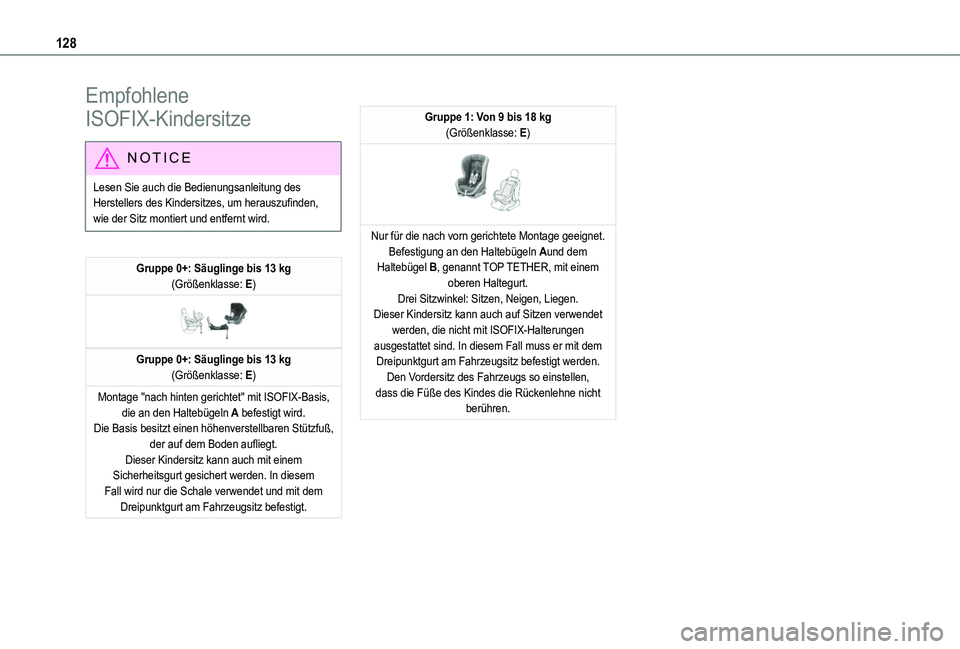

128
Empfohlene
ISOFIX-Kindersitze
NOTIC E
Lesen Sie auch die Bedienungsanleitung des Herstellers des Kindersitzes, um herauszufinden, wie der Sitz montiert und entfernt wird.
Gruppe 0+: Säuglinge bis 13 kg(Größenklasse: E)

Gruppe 0+: Säuglinge bis 13 kg(Größenklasse: E)
Montage "nach hinten gerichtet" mit ISOFIX-Basis, die an den Haltebügeln A befestigt wird.Die Basis besitzt einen höhenverstellbaren Stützfuß, der auf dem Boden aufliegt.Dieser Kindersitz kann auch mit einem Sicherheitsgurt gesichert werden. In diesem Fall wird nur die Schale verwendet und mit dem Dreipunktgurt am Fahrzeugsitz befestigt.
Gruppe 1: Von 9 bis 18 kg(Größenklasse: E)

Nur für die nach vorn gerichtete Montage geeignet.Befestigung an den Haltebügeln Aund dem Haltebügel B, genannt TOP TETHER, mit einem oberen Haltegurt.Drei Sitzwinkel: Sitzen, Neigen, Liegen.Dieser Kindersitz kann auch auf Sitzen verwendet werden, die nicht mit ISOFIX-Halterungen ausgestattet sind. In diesem Fall muss er mit dem Dreipunktgurt am Fahrzeugsitz befestigt werden. Den Vordersitz des Fahrzeugs so einstellen, dass die Füße des Kindes die Rückenlehne nicht berühren.

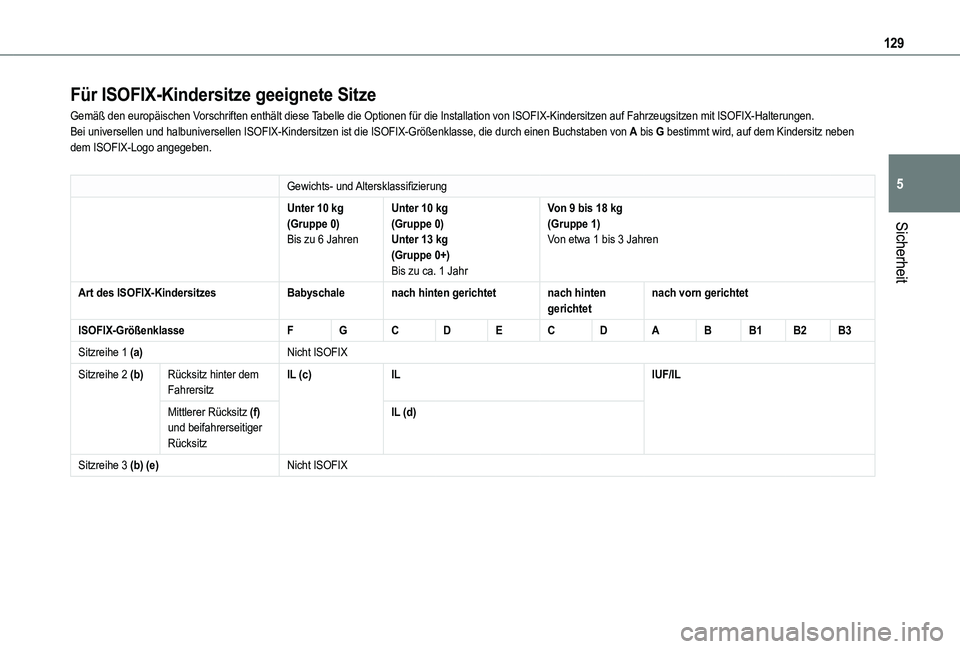

129
Sicherheit
5
Für ISOFIX-Kindersitze geeignete Sitze
Gemäß den europäischen Vorschriften enthält diese Tabelle die Optionen für die Installation von ISOFIX-Kindersitzen auf \
Fahrzeugsitzen mit ISOFIX-Halterungen.Bei universellen und halbuniversellen ISOFIX-Kindersitzen ist die ISOFIX\
-Größenklasse, die durch einen Buchstaben von A bis G bestimmt wird, auf dem Kindersitz neben dem ISOFIX-Logo angegeben.
Gewichts- und Altersklassifizierung
Unter 10 kg(Gruppe 0)Bis zu 6 Jahren
Unter 10 kg(Gruppe 0)Unter 13 kg
(Gruppe 0+)Bis zu ca. 1 Jahr
Von 9 bis 18 kg(Gruppe 1)Von etwa 1 bis 3 Jahren
Art des ISOFIX-KindersitzesBabyschalenach hinten gerichtetnach hinten gerichtetnach vorn gerichtet
ISOFIX-GrößenklasseFGCDECDABB1B2B3
Sitzreihe 1 (a)Nicht ISOFIX
Sitzreihe 2 (b)Rücksitz hinter dem FahrersitzIL (c)ILIUF/IL
Mittlerer Rücksitz (f) und beifahrerseitiger Rücksitz
IL (d)
Sitzreihe 3 (b) (e)Nicht ISOFIX

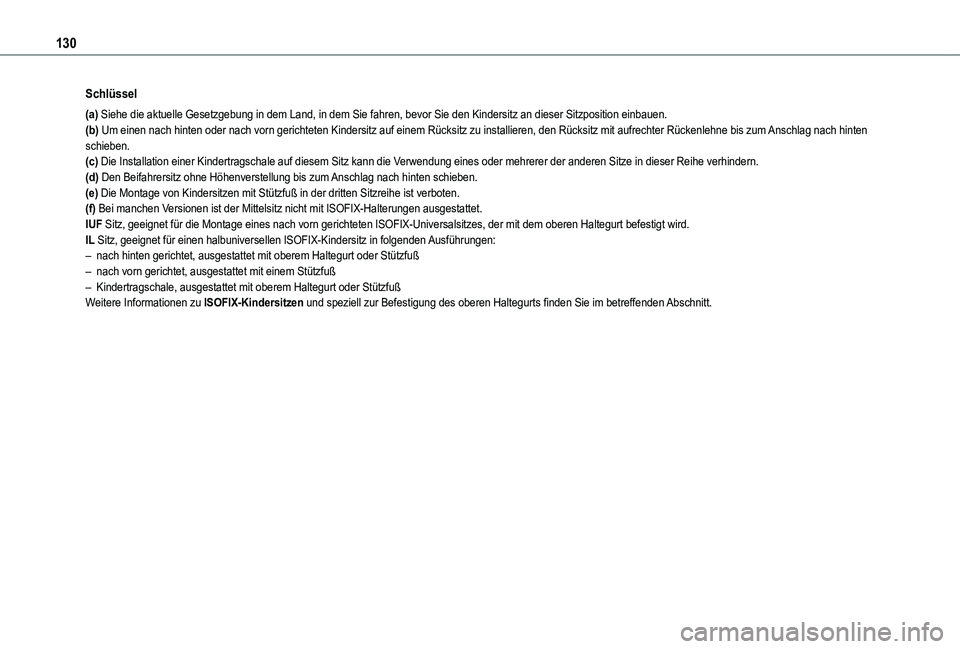

130
Schlüssel
(a) Siehe die aktuelle Gesetzgebung in dem Land, in dem Sie fahren, bevor Sie den Kind\
ersitz an dieser Sitzposition einbauen.(b) Um einen nach hinten oder nach vorn gerichteten Kindersitz auf einem Rü\
cksitz zu installieren, den Rücksitz mit aufrechter Rückenlehne bis zum Anschlag nach hinten schieben.(c) Die Installation einer Kindertragschale auf diesem Sitz kann die Verwendung eines oder mehrerer der anderen Sitze in dieser Reihe verhinde\
rn.(d) Den Beifahrersitz ohne Höhenverstellung bis zum Anschlag nach hinten schieben.(e) Die Montage von Kindersitzen mit Stützfuß in der dritten Sitzreih\
e ist verboten.(f) Bei manchen Versionen ist der Mittelsitz nicht mit ISOFIX-Halterungen ausgestattet.IUF Sitz, geeignet für die Montage eines nach vorn gerichteten ISOFIX-Un\
iversalsitzes, der mit dem oberen Haltegurt befestigt wird.IL Sitz, geeignet für einen halbuniversellen ISOFIX-Kindersitz in folge\
nden Ausführungen:– nach hinten gerichtet, ausgestattet mit oberem Haltegurt oder Stützfu\
ß– nach vorn gerichtet, ausgestattet mit einem Stützfuß– Kindertragschale, ausgestattet mit oberem Haltegurt oder StützfußWeitere Informationen zu ISOFIX-Kindersitzen und speziell zur Befestigung des oberen Haltegurts finden Sie im betreffenden Abschnitt.
