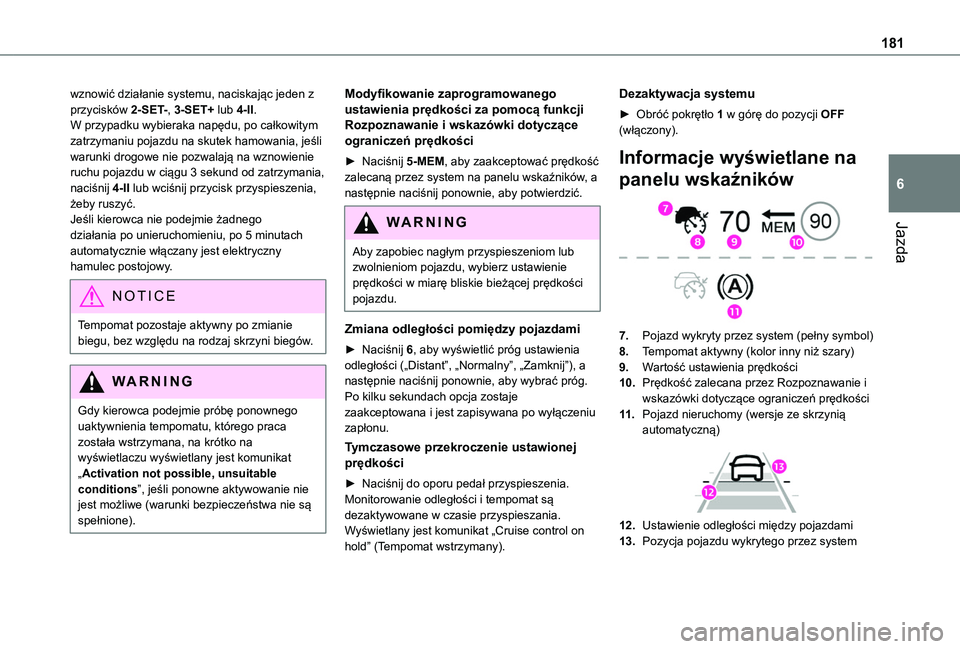

181
Jazda
6
wznowić działanie systemu, naciskając jeden z przycisków 2-SET-, 3-SET+ lub 4-II.W przypadku wybieraka napędu, po całkowitym zatrzymaniu pojazdu na skutek hamowania, jeśli warunki drogowe nie pozwalają na wznowienie ruchu pojazdu w ciągu 3 sekund od zatrzymania, naciśnij 4-II lub wciśnij przycisk przyspieszenia, żeby ruszyć.Jeśli kierowca nie podejmie żadnego działania po unieruchomieniu, po 5 minutach automatycznie włączany jest elektryczny hamulec postojowy.
NOTIC E
Tempomat pozostaje aktywny po zmianie biegu, bez względu na rodzaj skrzyni biegów.
WARNI NG
Gdy kierowca podejmie próbę ponownego uaktywnienia tempomatu, którego praca została wstrzymana, na krótko na wyświetlaczu wyświetlany jest komunikat „Activation not possible, unsuitable conditions”, jeśli ponowne aktywowanie nie jest możliwe (warunki bezpieczeństwa nie są spełnione).
Modyfikowanie zaprogramowanego ustawienia prędkości za pomocą funkcji Rozpoznawanie i wskazówki dotyczące ograniczeń prędkości
► Naciśnij 5-MEM, aby zaakceptować prędkość zalecaną przez system na panelu wskaźników, a następnie naciśnij ponownie, aby potwierdzić.
WARNI NG
Aby zapobiec nagłym przyspieszeniom lub zwolnieniom pojazdu, wybierz ustawienie prędkości w miarę bliskie bieżącej prędkości pojazdu.
Zmiana odległości pomiędzy pojazdami
► Naciśnij 6, aby wyświetlić próg ustawienia odległości („Distant”, „Normalny”, „Zamknij”), a następnie naciśnij ponownie, aby wybrać próg.Po kilku sekundach opcja zostaje zaakceptowana i jest zapisywana po wyłączeniu zapłonu.
Tymczasowe przekroczenie ustawionej prędkości
► Naciśnij do oporu pedał przyspieszenia. Monitorowanie odległości i tempomat są dezaktywowane w czasie przyspieszania. Wyświetlany jest komunikat „Cruise control on hold” (Tempomat wstrzymany).
Dezaktywacja systemu
► Obróć pokrętło 1 w górę do pozycji OFF (włączony).
Informacje wyświetlane na
panelu wskaźników

7.Pojazd wykryty przez system (pełny symbol)
8.Tempomat aktywny (kolor inny niż szary)
9.Wartość ustawienia prędkości
10.Prędkość zalecana przez Rozpoznawanie i wskazówki dotyczące ograniczeń prędkości
11 .Pojazd nieruchomy (wersje ze skrzynią automatyczną)

12.Ustawienie odległości między pojazdami
13.Pozycja pojazdu wykrytego przez system

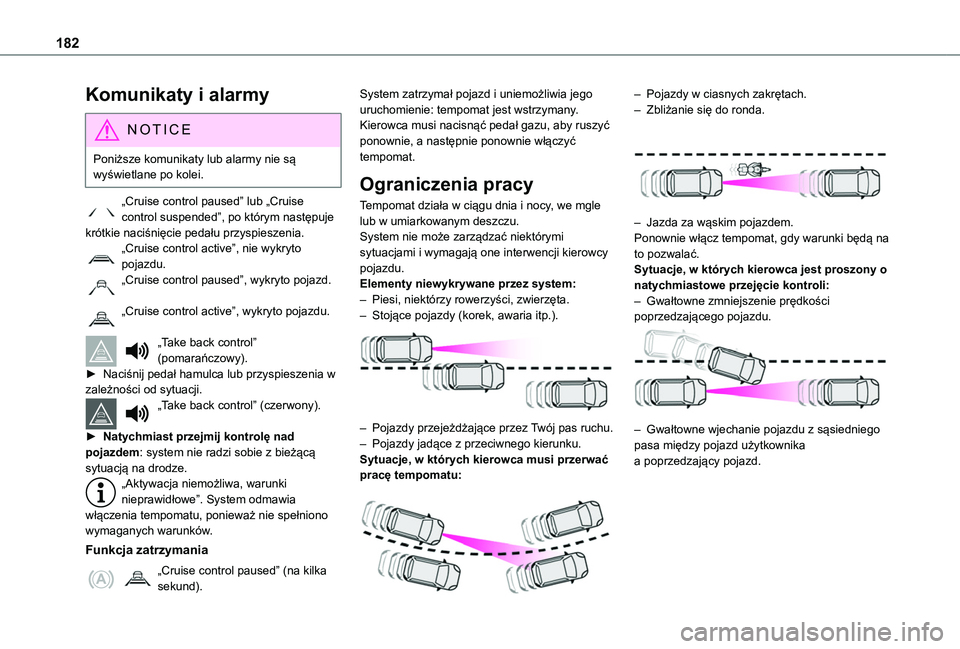

182
Komunikaty i alarmy
NOTIC E
Poniższe komunikaty lub alarmy nie są wyświetlane po kolei.
„Cruise control paused” lub „Cruise control suspended”, po którym następuje krótkie naciśnięcie pedału przyspieszenia.
„Cruise control active”, nie wykryto pojazdu.„Cruise control paused”, wykryto pojazd.
„Cruise control active”, wykryto pojazdu.
„Take back control” (pomarańczowy).► Naciśnij pedał hamulca lub przyspieszenia w zależności od sytuacji.„Take back control” (czerwony).
► Natychmiast przejmij kontrolę nad pojazdem: system nie radzi sobie z bieżącą sytuacją na drodze.„Aktywacja niemożliwa, warunki nieprawidłowe”. System odmawia włączenia tempomatu, ponieważ nie spełniono wymaganych warunków.
Funkcja zatrzymania
„Cruise control paused” (na kilka sekund).
System zatrzymał pojazd i uniemożliwia jego uruchomienie: tempomat jest wstrzymany.Kierowca musi nacisnąć pedał gazu, aby ruszyć ponownie, a następnie ponownie włączyć tempomat.
Ograniczenia pracy
Tempomat działa w ciągu dnia i nocy, we mgle lub w umiarkowanym deszczu.System nie może zarządzać niektórymi sytuacjami i wymagają one interwencji kierowcy pojazdu.Elementy niewykrywane przez system:– Piesi, niektórzy rowerzyści, zwierzęta.– Stojące pojazdy (korek, awaria itp.).

– Pojazdy przejeżdżające przez Twój pas ruchu.– Pojazdy jadące z przeciwnego kierunku.
Sytuacje, w których kierowca musi przerwać pracę tempomatu:

– Pojazdy w ciasnych zakrętach.– Zbliżanie się do ronda.

– Jazda za wąskim pojazdem.Ponownie włącz tempomat, gdy warunki będą na to pozwalać.Sytuacje, w których kierowca jest proszony o natychmiastowe przejęcie kontroli:– Gwałtowne zmniejszenie prędkości poprzedzającego pojazdu.

– Gwałtowne wjechanie pojazdu z sąsiedniego pasa między pojazd użytkownika a poprzedzający pojazd.

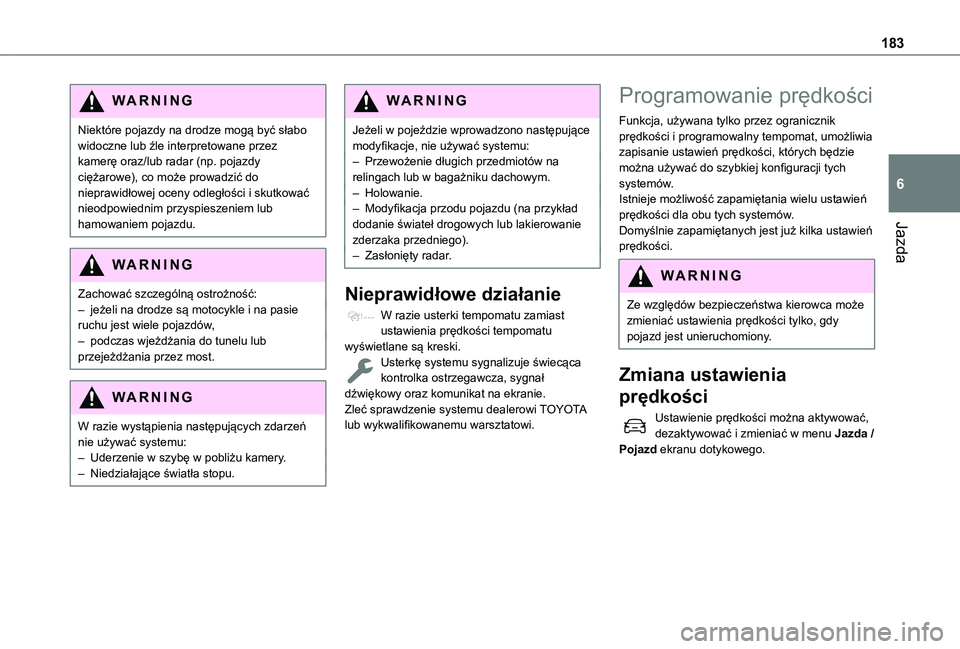

183
Jazda
6
WARNI NG
Niektóre pojazdy na drodze mogą być słabo widoczne lub źle interpretowane przez kamerę oraz/lub radar (np. pojazdy ciężarowe), co może prowadzić do nieprawidłowej oceny odległości i skutkować nieodpowiednim przyspieszeniem lub hamowaniem pojazdu.
WARNI NG
Zachować szczególną ostrożność:– jeżeli na drodze są motocykle i na pasie ruchu jest wiele pojazdów,– podczas wjeżdżania do tunelu lub przejeżdżania przez most.
WARNI NG
W razie wystąpienia następujących zdarzeń nie używać systemu:– Uderzenie w szybę w pobliżu kamery.– Niedziałające światła stopu.
WARNI NG
Jeżeli w pojeździe wprowadzono następujące modyfikacje, nie używać systemu:– Przewożenie długich przedmiotów na relingach lub w bagażniku dachowym.– Holowanie.– Modyfikacja przodu pojazdu (na przykład dodanie świateł drogowych lub lakierowanie zderzaka przedniego).– Zasłonięty radar.
Nieprawidłowe działanie
W razie usterki tempomatu zamiast ustawienia prędkości tempomatu wyświetlane są kreski.Usterkę systemu sygnalizuje świecąca kontrolka ostrzegawcza, sygnał dźwiękowy oraz komunikat na ekranie.Zleć sprawdzenie systemu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Programowanie prędkości
Funkcja, używana tylko przez ogranicznik prędkości i programowalny tempomat, umożliwia zapisanie ustawień prędkości, których będzie można używać do szybkiej konfiguracji tych systemów.Istnieje możliwość zapamiętania wielu ustawień prędkości dla obu tych systemów.Domyślnie zapamiętanych jest już kilka ustawień prędkości.
WARNI NG
Ze względów bezpieczeństwa kierowca może zmieniać ustawienia prędkości tylko, gdy pojazd jest unieruchomiony.
Zmiana ustawienia
prędkości
Ustawienie prędkości można aktywować, dezaktywować i zmieniać w menu Jazda / Pojazd ekranu dotykowego.

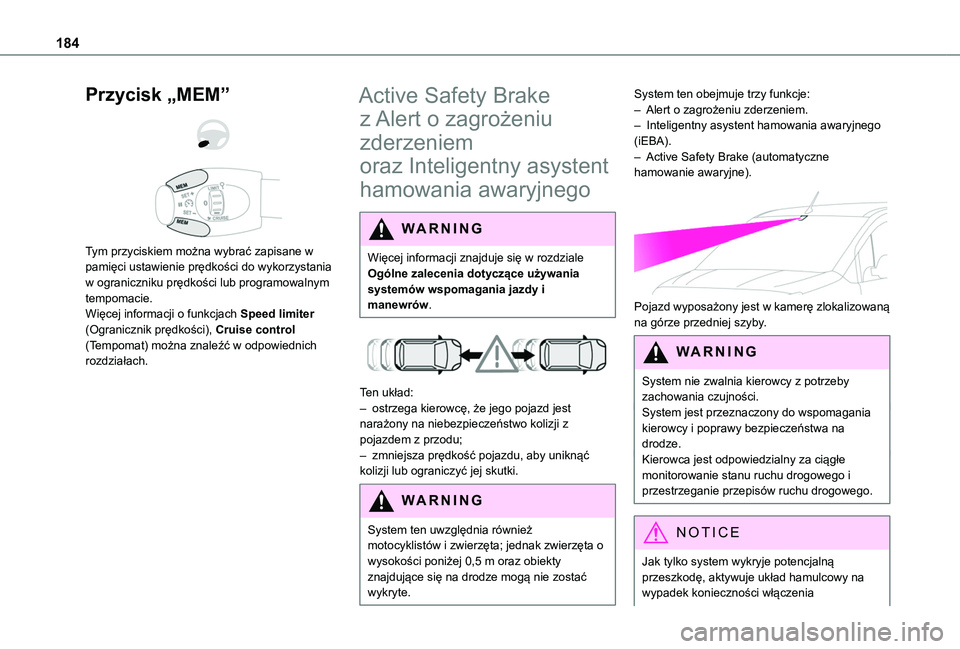

184
Przycisk „MEM”


Tym przyciskiem można wybrać zapisane w pamięci ustawienie prędkości do wykorzystania w ograniczniku prędkości lub programowalnym tempomacie.Więcej informacji o funkcjach Speed limiter (Ogranicznik prędkości), Cruise control (Tempomat) można znaleźć w odpowiednich rozdziałach.
Active Safety Brake
z Alert o zagrożeniu
zderzeniem
oraz Inteligentny asystent
hamowania awaryjnego
W ARNI NG
Więcej informacji znajduje się w rozdziale Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.


Ten układ:– ostrzega kierowcę, że jego pojazd jest narażony na niebezpieczeństwo kolizji z pojazdem z przodu;– zmniejsza prędkość pojazdu, aby uniknąć kolizji lub ograniczyć jej skutki.
WARNI NG
System ten uwzględnia również motocyklistów i zwierzęta; jednak zwierzęta o wysokości poniżej 0,5 m oraz obiekty znajdujące się na drodze mogą nie zostać wykryte.
System ten obejmuje trzy funkcje:– Alert o zagrożeniu zderzeniem.– Inteligentny asystent hamowania awaryjnego (iEBA).– Active Safety Brake (automatyczne hamowanie awaryjne).

Pojazd wyposażony jest w kamerę zlokalizowaną na górze przedniej szyby.
W ARNI NG
System nie zwalnia kierowcy z potrzeby zachowania czujności.System jest przeznaczony do wspomagania kierowcy i poprawy bezpieczeństwa na drodze.Kierowca jest odpowiedzialny za ciągłe monitorowanie stanu ruchu drogowego i
przestrzeganie przepisów ruchu drogowego.
NOTIC E
Jak tylko system wykryje potencjalną przeszkodę, aktywuje układ hamulcowy na wypadek konieczności włączenia

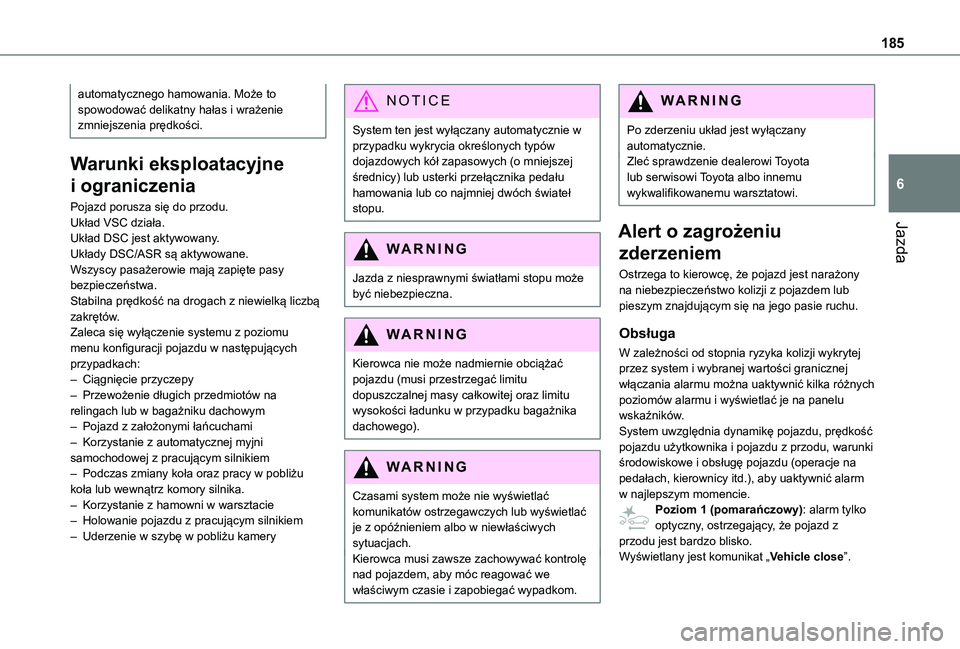

185
Jazda
6
automatycznego hamowania. Może to spowodować delikatny hałas i wrażenie zmniejszenia prędkości.
Warunki eksploatacyjne
i ograniczenia
Pojazd porusza się do przodu.Układ VSC działa.Układ DSC jest aktywowany.Układy DSC/ASR są aktywowane.Wszyscy pasażerowie mają zapięte pasy bezpieczeństwa.Stabilna prędkość na drogach z niewielką liczbą zakrętów.Zaleca się wyłączenie systemu z poziomu menu konfiguracji pojazdu w następujących przypadkach:– Ciągnięcie przyczepy– Przewożenie długich przedmiotów na relingach lub w bagażniku dachowym– Pojazd z założonymi łańcuchami– Korzystanie z automatycznej myjni
samochodowej z pracującym silnikiem– Podczas zmiany koła oraz pracy w pobliżu koła lub wewnątrz komory silnika.– Korzystanie z hamowni w warsztacie– Holowanie pojazdu z pracującym silnikiem– Uderzenie w szybę w pobliżu kamery
NOTIC E
System ten jest wyłączany automatycznie w przypadku wykrycia określonych typów dojazdowych kół zapasowych (o mniejszej średnicy) lub usterki przełącznika pedału hamowania lub co najmniej dwóch świateł stopu.
WARNI NG
Jazda z niesprawnymi światłami stopu może być niebezpieczna.
WARNI NG
Kierowca nie może nadmiernie obciążać pojazdu (musi przestrzegać limitu dopuszczalnej masy całkowitej oraz limitu wysokości ładunku w przypadku bagażnika dachowego).
WARNI NG
Czasami system może nie wyświetlać komunikatów ostrzegawczych lub wyświetlać je z opóźnieniem albo w niewłaściwych sytuacjach.Kierowca musi zawsze zachowywać kontrolę nad pojazdem, aby móc reagować we właściwym czasie i zapobiegać wypadkom.
WARNI NG
Po zderzeniu układ jest wyłączany automatycznie.Zleć sprawdzenie dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
Alert o zagrożeniu
zderzeniem
Ostrzega to kierowcę, że pojazd jest narażony na niebezpieczeństwo kolizji z pojazdem lub pieszym znajdującym się na jego pasie ruchu.
Obsługa
W zależności od stopnia ryzyka kolizji wykrytej przez system i wybranej wartości granicznej włączania alarmu można uaktywnić kilka różnych poziomów alarmu i wyświetlać je na panelu wskaźników.System uwzględnia dynamikę pojazdu, prędkość
pojazdu użytkownika i pojazdu z przodu, warunki środowiskowe i obsługę pojazdu (operacje na pedałach, kierownicy itd.), aby uaktywnić alarm w najlepszym momencie.Poziom 1 (pomarańczowy): alarm tylko optyczny, ostrzegający, że pojazd z przodu jest bardzo blisko.Wyświetlany jest komunikat „Vehicle close”.

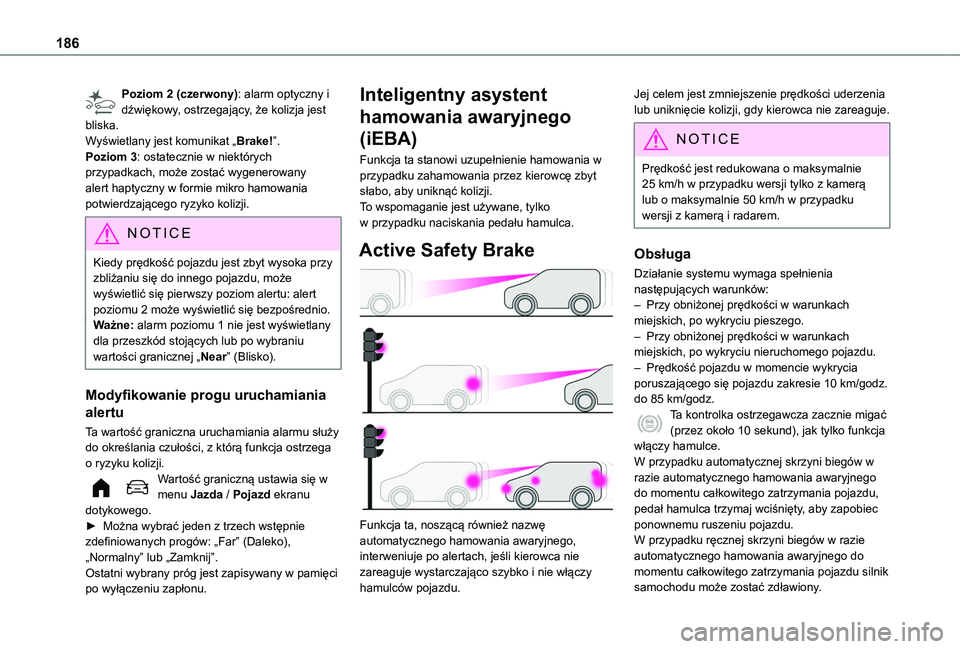

186
Poziom 2 (czerwony): alarm optyczny i dźwiękowy, ostrzegający, że kolizja jest bliska.Wyświetlany jest komunikat „Brake!”.Poziom 3: ostatecznie w niektórych przypadkach, może zostać wygenerowany alert haptyczny w formie mikro hamowania potwierdzającego ryzyko kolizji.
NOTIC E
Kiedy prędkość pojazdu jest zbyt wysoka przy zbliżaniu się do innego pojazdu, może wyświetlić się pierwszy poziom alertu: alert poziomu 2 może wyświetlić się bezpośrednio.Ważne: alarm poziomu 1 nie jest wyświetlany dla przeszkód stojących lub po wybraniu wartości granicznej „Near” (Blisko).
Modyfikowanie progu uruchamiania
alertu
Ta wartość graniczna uruchamiania alarmu służy do określania czułości, z którą funkcja ostrzega o ryzyku kolizji.Wartość graniczną ustawia się w menu Jazda / Pojazd ekranu dotykowego.► Można wybrać jeden z trzech wstępnie zdefiniowanych progów: „Far” (Daleko), „Normalny” lub „Zamknij”.Ostatni wybrany próg jest zapisywany w pamięci po wyłączeniu zapłonu.
Inteligentny asystent
hamowania awaryjnego
(iEBA)
Funkcja ta stanowi uzupełnienie hamowania w przypadku zahamowania przez kierowcę zbyt słabo, aby uniknąć kolizji.To wspomaganie jest używane, tylko w przypadku naciskania pedału hamulca.
Active Safety Brake

Funkcja ta, noszącą również nazwę automatycznego hamowania awaryjnego, interweniuje po alertach, jeśli kierowca nie zareaguje wystarczająco szybko i nie włączy hamulców pojazdu.
Jej celem jest zmniejszenie prędkości uderzenia lub uniknięcie kolizji, gdy kierowca nie zareaguje.
NOTIC E
Prędkość jest redukowana o maksymalnie 25 km/h w przypadku wersji tylko z kamerą lub o maksymalnie 50 km/h w przypadku wersji z kamerą i radarem.
Obsługa
Działanie systemu wymaga spełnienia następujących warunków:– Przy obniżonej prędkości w warunkach miejskich, po wykryciu pieszego.– Przy obniżonej prędkości w warunkach miejskich, po wykryciu nieruchomego pojazdu.– Prędkość pojazdu w momencie wykrycia poruszającego się pojazdu zakresie 10 km/godz. do 85 km/godz.Ta kontrolka ostrzegawcza zacznie migać (przez około 10 sekund), jak tylko funkcja włączy hamulce.W przypadku automatycznej skrzyni biegów w razie automatycznego hamowania awaryjnego do momentu całkowitego zatrzymania pojazdu, pedał hamulca trzymaj wciśnięty, aby zapobiec ponownemu ruszeniu pojazdu.W przypadku ręcznej skrzyni biegów w razie automatycznego hamowania awaryjnego do momentu całkowitego zatrzymania pojazdu silnik samochodu może zostać zdławiony.

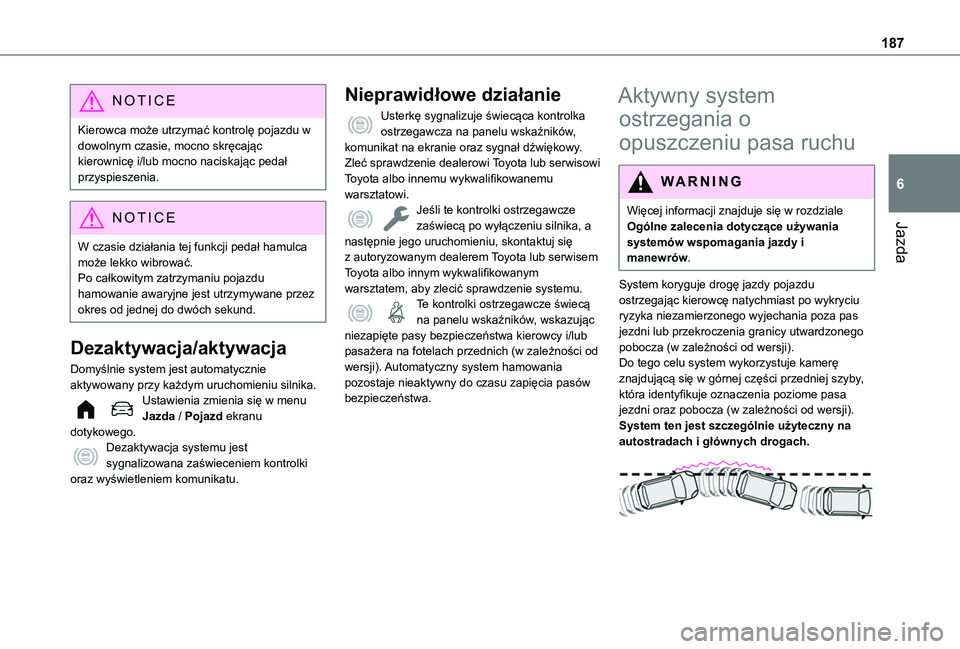

187
Jazda
6
NOTIC E
Kierowca może utrzymać kontrolę pojazdu w dowolnym czasie, mocno skręcając kierownicę i/lub mocno naciskając pedał przyspieszenia.
NOTIC E
W czasie działania tej funkcji pedał hamulca może lekko wibrować.Po całkowitym zatrzymaniu pojazdu hamowanie awaryjne jest utrzymywane przez okres od jednej do dwóch sekund.
Dezaktywacja/aktywacja
Domyślnie system jest automatycznie aktywowany przy każdym uruchomieniu silnika.Ustawienia zmienia się w menu Jazda / Pojazd ekranu dotykowego.Dezaktywacja systemu jest sygnalizowana zaświeceniem kontrolki oraz wyświetleniem komunikatu.
Nieprawidłowe działanie
Usterkę sygnalizuje świecąca kontrolka ostrzegawcza na panelu wskaźników, komunikat na ekranie oraz sygnał dźwiękowy.Zleć sprawdzenie dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.Jeśli te kontrolki ostrzegawcze zaświecą po wyłączeniu silnika, a następnie jego uruchomieniu, skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem, aby zlecić sprawdzenie systemu.Te kontrolki ostrzegawcze świecą na panelu wskaźników, wskazując niezapięte pasy bezpieczeństwa kierowcy i/lub pasażera na fotelach przednich (w zależności od wersji). Automatyczny system hamowania pozostaje nieaktywny do czasu zapięcia pasów bezpieczeństwa.
Aktywny system
ostrzegania o
opuszczeniu pasa ruchu
WARNI NG
Więcej informacji znajduje się w rozdziale Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i
manewrów.
System koryguje drogę jazdy pojazdu ostrzegając kierowcę natychmiast po wykryciu ryzyka niezamierzonego wyjechania poza pas jezdni lub przekroczenia granicy utwardzonego pobocza (w zależności od wersji).Do tego celu system wykorzystuje kamerę znajdującą się w górnej części przedniej szyby, która identyfikuje oznaczenia poziome pasa jezdni oraz pobocza (w zależności od wersji).System ten jest szczególnie użyteczny na autostradach i głównych drogach.

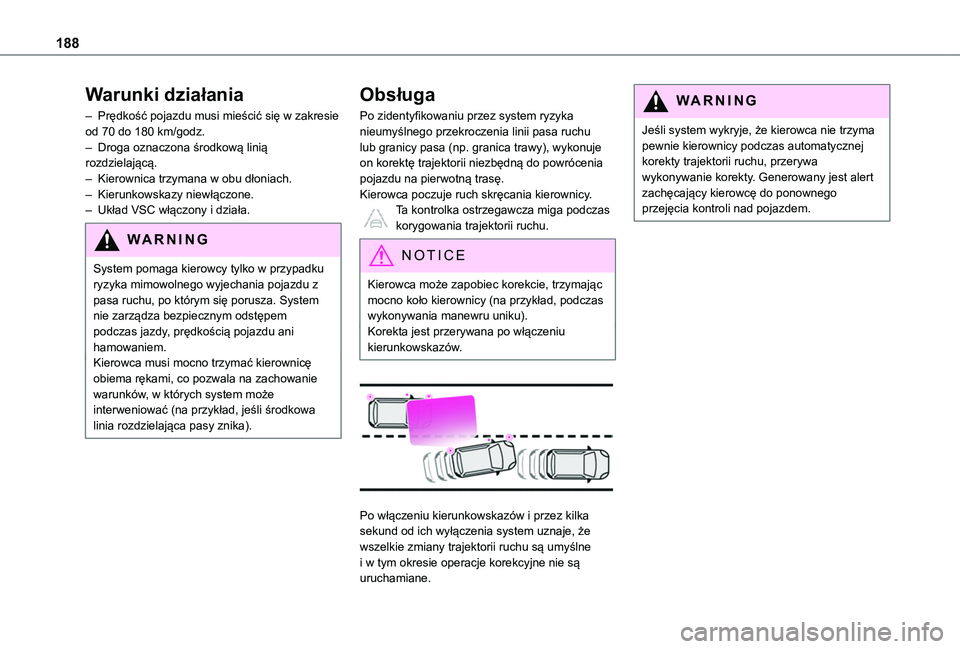

188
Warunki działania
– Prędkość pojazdu musi mieścić się w zakresie od 70 do 180 km/godz.– Droga oznaczona środkową linią rozdzielającą.– Kierownica trzymana w obu dłoniach.– Kierunkowskazy niewłączone.– Układ VSC włączony i działa.
WARNI NG
System pomaga kierowcy tylko w przypadku ryzyka mimowolnego wyjechania pojazdu z pasa ruchu, po którym się porusza. System nie zarządza bezpiecznym odstępem podczas jazdy, prędkością pojazdu ani hamowaniem.Kierowca musi mocno trzymać kierownicę obiema rękami, co pozwala na zachowanie warunków, w których system może interweniować (na przykład, jeśli środkowa linia rozdzielająca pasy znika).
Obsługa
Po zidentyfikowaniu przez system ryzyka nieumyślnego przekroczenia linii pasa ruchu lub granicy pasa (np. granica trawy), wykonuje on korektę trajektorii niezbędną do powrócenia pojazdu na pierwotną trasę.Kierowca poczuje ruch skręcania kierownicy.Ta kontrolka ostrzegawcza miga podczas korygowania trajektorii ruchu.
NOTIC E
Kierowca może zapobiec korekcie, trzymając mocno koło kierownicy (na przykład, podczas wykonywania manewru uniku).Korekta jest przerywana po włączeniu kierunkowskazów.


Po włączeniu kierunkowskazów i przez kilka sekund od ich wyłączenia system uznaje, że
wszelkie zmiany trajektorii ruchu są umyślne i w tym okresie operacje korekcyjne nie są uruchamiane.
WARNI NG
Jeśli system wykryje, że kierowca nie trzyma pewnie kierownicy podczas automatycznej korekty trajektorii ruchu, przerywa wykonywanie korekty. Generowany jest alert zachęcający kierowcę do ponownego przejęcia kontroli nad pojazdem.

189
Jazda
6

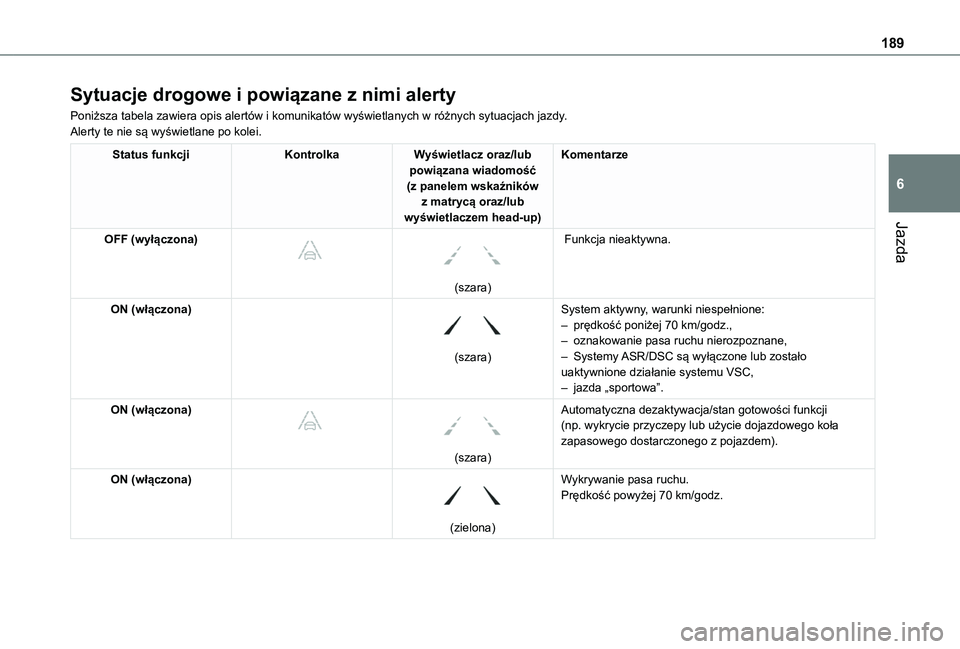

Sytuacje drogowe i powiązane z nimi alerty
Poniższa tabela zawiera opis alertów i komunikatów wyświetlanych w różnych sytuacjach jazdy.Alerty te nie są wyświetlane po kolei.
Status funkcjiKontrolkaWyświetlacz oraz/lub powiązana wiadomość (z panelem wskaźników z matrycą oraz/lub wyświetlaczem head-up)
Komentarze
OFF (wyłączona)



(szara)
Funkcja nieaktywna.
ON (włączona)

(szara)
System aktywny, warunki niespełnione:– prędkość poniżej 70 km/godz.,– oznakowanie pasa ruchu nierozpoznane,– Systemy ASR/DSC są wyłączone lub zostało uaktywnione działanie systemu VSC,– jazda „sportowa”.
ON (włączona)



(szara)
Automatyczna dezaktywacja/stan gotowości funkcji (np. wykrycie przyczepy lub użycie dojazdowego koła zapasowego dostarczonego z pojazdem).
ON (włączona)

(zielona)
Wykrywanie pasa ruchu.Prędkość powyżej 70 km/godz.

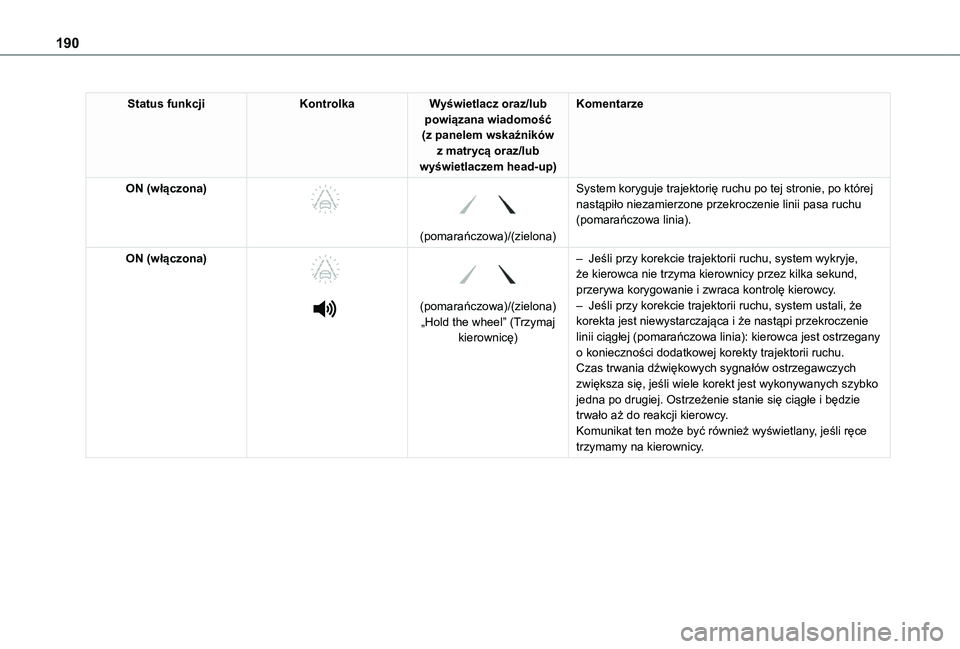

190
Status funkcjiKontrolkaWyświetlacz oraz/lub powiązana wiadomość (z panelem wskaźników z matrycą oraz/lub wyświetlaczem head-up)
Komentarze
ON (włączona)



(pomarańczowa)/(zielona)
System koryguje trajektorię ruchu po tej stronie, po której nastąpiło niezamierzone przekroczenie linii pasa ruchu (pomarańczowa linia).
ON (włączona)




(pomarańczowa)/(zielona)„Hold the wheel” (Trzymaj kierownicę)
– Jeśli przy korekcie trajektorii ruchu, system wykryje, że kierowca nie trzyma kierownicy przez kilka sekund, przerywa korygowanie i zwraca kontrolę kierowcy.– Jeśli przy korekcie trajektorii ruchu, system ustali, że korekta jest niewystarczająca i że nastąpi przekroczenie linii ciągłej (pomarańczowa linia): kierowca jest ostrzegany o konieczności dodatkowej korekty trajektorii ruchu.Czas trwania dźwiękowych sygnałów ostrzegawczych zwiększa się, jeśli wiele korekt jest wykonywanych szybko jedna po drugiej. Ostrzeżenie stanie się ciągłe i będzie trwało aż do reakcji kierowcy.Komunikat ten może być również wyświetlany, jeśli ręce trzymamy na kierownicy.
