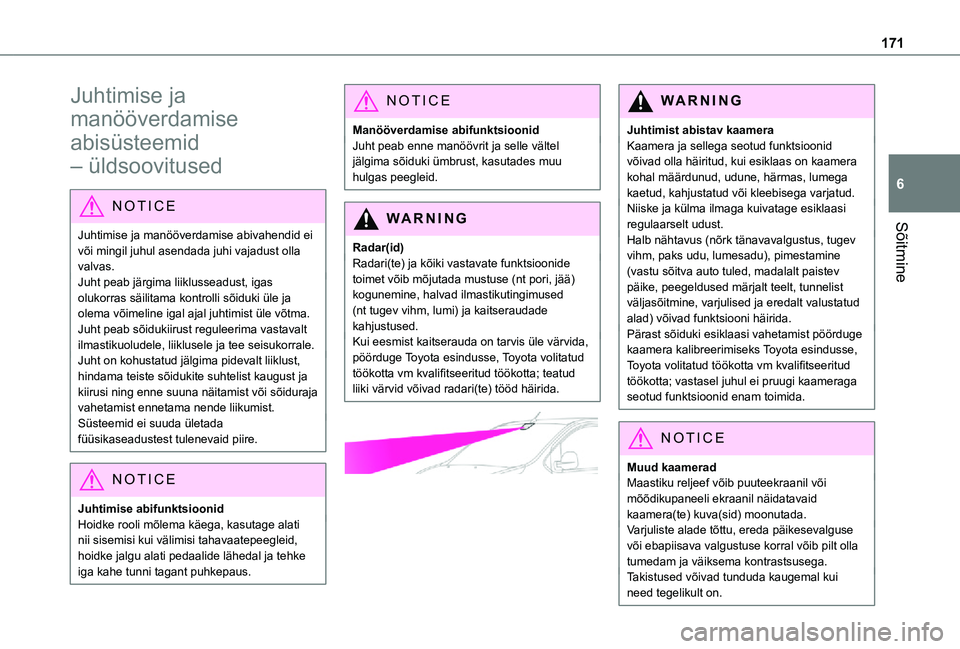

Page 171 of 360

171
Sõitmine
6
Juhtimise ja
manööverdamise
abisüsteemid
– üldsoovitused
NOTIC E
Juhtimise ja manööverdamise abivahendid ei või mingil juhul asendada juhi vajadust olla valvas.Juht peab järgima liiklusseadust, igas olukorras säilitama kontrolli sõiduki üle ja olema võimeline igal ajal juhtimist üle võtma. Juht peab sõidukiirust reguleerima vastavalt ilmastikuoludele, liiklusele ja tee seisukorrale.Juht on kohustatud jälgima pidevalt liiklust, hindama teiste sõidukite suhtelist kaugust ja kiirusi ning enne suuna näitamist või sõiduraja vahetamist ennetama nende liikumist.Süsteemid ei suuda ületada füüsikaseadustest tulenevaid piire.
NOTIC E
Juhtimise abifunktsioonidHoidke rooli mõlema käega, kasutage alati nii sisemisi kui välimisi tahavaatepeegleid, hoidke jalgu alati pedaalide lähedal ja tehke iga kahe tunni tagant puhkepaus.
NOTIC E
Manööverdamise abifunktsioonidJuht peab enne manöövrit ja selle vältel jälgima sõiduki ümbrust, kasutades muu hulgas peegleid.
WARNI NG
Radar(id)Radari(te) ja kõiki vastavate funktsioonide toimet võib mõjutada mustuse (nt pori, jää) kogunemine, halvad ilmastikutingimused (nt tugev vihm, lumi) ja kaitseraudade kahjustused.Kui eesmist kaitserauda on tarvis üle värvida, pöörduge Toyota esindusse, Toyota volitatud töökotta vm kvalifitseeritud töökotta; teatud liiki värvid võivad radari(te) tööd häirida.
WARNI NG
Juhtimist abistav kaameraKaamera ja sellega seotud funktsioonid võivad olla häiritud, kui esiklaas on kaamera kohal määrdunud, udune, härmas, lumega kaetud, kahjustatud või kleebisega varjatud.Niiske ja külma ilmaga kuivatage esiklaasi regulaarselt udust.Halb nähtavus (nõrk tänavavalgustus, tugev vihm, paks udu, lumesadu), pimestamine (vastu sõitva auto tuled, madalalt paistev päike, peegeldused märjalt teelt, tunnelist väljasõitmine, varjulised ja eredalt valustatud alad) võivad funktsiooni häirida.Pärast sõiduki esiklaasi vahetamist pöörduge kaamera kalibreerimiseks Toyota esindusse, Toyota volitatud töökotta vm kvalifitseeritud töökotta; vastasel juhul ei pruugi kaameraga seotud funktsioonid enam toimida.
NOTIC E
Muud kaameradMaastiku reljeef võib puuteekraanil või mõõdikupaneeli ekraanil näidatavaid kaamera(te) kuva(sid) moonutada.Varjuliste alade tõttu, ereda päikesevalguse või ebapiisava valgustuse korral võib pilt olla tumedam ja väiksema kontrastsusega.Takistused võivad tunduda kaugemal kui need tegelikult on.

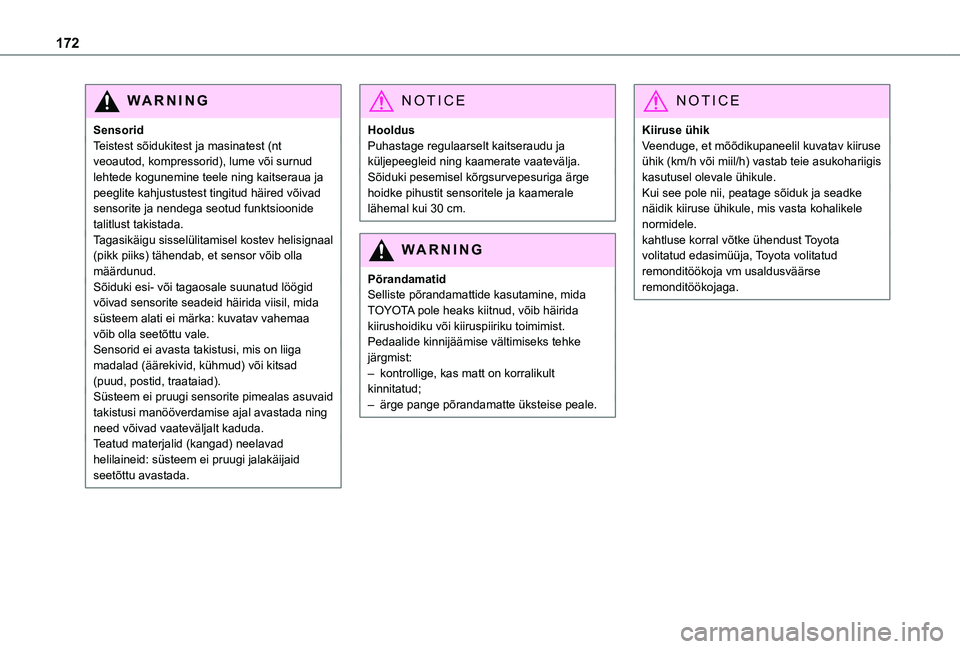

Page 172 of 360

172
WARNI NG
SensoridTeistest sõidukitest ja masinatest (nt veoautod, kompressorid), lume või surnud lehtede kogunemine teele ning kaitseraua ja peeglite kahjustustest tingitud häired võivad sensorite ja nendega seotud funktsioonide talitlust takistada.Tagasikäigu sisselülitamisel kostev helisignaal (pikk piiks) tähendab, et sensor võib olla määrdunud.Sõiduki esi- või tagaosale suunatud löögid võivad sensorite seadeid häirida viisil, mida süsteem alati ei märka: kuvatav vahemaa võib olla seetõttu vale.Sensorid ei avasta takistusi, mis on liiga madalad (äärekivid, kühmud) või kitsad (puud, postid, traataiad).Süsteem ei pruugi sensorite pimealas asuvaid takistusi manööverdamise ajal avastada ning need võivad vaateväljalt kaduda.Teatud materjalid (kangad) neelavad
helilaineid: süsteem ei pruugi jalakäijaid seetõttu avastada.
NOTIC E
HooldusPuhastage regulaarselt kaitseraudu ja küljepeegleid ning kaamerate vaatevälja.Sõiduki pesemisel kõrgsurvepesuriga ärge hoidke pihustit sensoritele ja kaamerale lähemal kui 30 cm.
WARNI NG
PõrandamatidSelliste põrandamattide kasutamine, mida TOYOTA pole heaks kiitnud, võib häirida kiirushoidiku või kiiruspiiriku toimimist.Pedaalide kinnijäämise vältimiseks tehke järgmist:– kontrollige, kas matt on korralikult kinnitatud;– ärge pange põrandamatte üksteise peale.
NOTIC E
Kiiruse ühikVeenduge, et mõõdikupaneelil kuvatav kiiruse ühik (km/h või miil/h) vastab teie asukohariigis kasutusel olevale ühikule.Kui see pole nii, peatage sõiduk ja seadke näidik kiiruse ühikule, mis vasta kohalikele normidele.kahtluse korral võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.

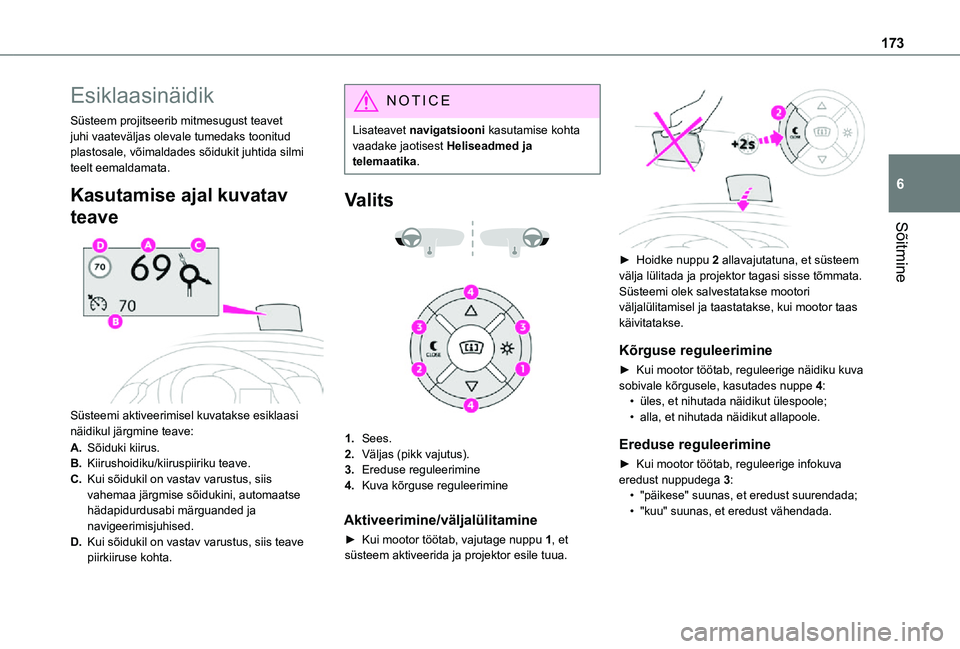

Page 173 of 360

173
Sõitmine
6
Esiklaasinäidik
Süsteem projitseerib mitmesugust teavet juhi vaateväljas olevale tumedaks toonitud plastosale, võimaldades sõidukit juhtida silmi teelt eemaldamata.
Kasutamise ajal kuvatav
teave
Süsteemi aktiveerimisel kuvatakse esiklaasi näidikul järgmine teave:
A.Sõiduki kiirus.
B.Kiirushoidiku/kiiruspiiriku teave.
C.Kui sõidukil on vastav varustus, siis vahemaa järgmise sõidukini, automaatse hädapidurdusabi märguanded ja navigeerimisjuhised.
D.Kui sõidukil on vastav varustus, siis teave piirkiiruse kohta.
NOTIC E
Lisateavet navigatsiooni kasutamise kohta vaadake jaotisest Heliseadmed ja telemaatika.
Valits
1.Sees.
2.Väljas (pikk vajutus).
3.Ereduse reguleerimine
4.Kuva kõrguse reguleerimine
Aktiveerimine/väljalülitamine
► Kui mootor töötab, vajutage nuppu 1, et süsteem aktiveerida ja projektor esile tuua.
► Hoidke nuppu 2 allavajutatuna, et süsteem välja lülitada ja projektor tagasi sisse tõmmata.Süsteemi olek salvestatakse mootori väljalülitamisel ja taastatakse, kui mootor taas käivitatakse.
Kõrguse reguleerimine
► Kui mootor töötab, reguleerige näidiku kuva sobivale kõrgusele, kasutades nuppe 4:• üles, et nihutada näidikut ülespoole;• alla, et nihutada näidikut allapoole.
Ereduse reguleerimine
► Kui mootor töötab, reguleerige infokuva eredust nuppudega 3:• "päikese" suunas, et eredust suurendada;• "kuu" suunas, et eredust vähendada.

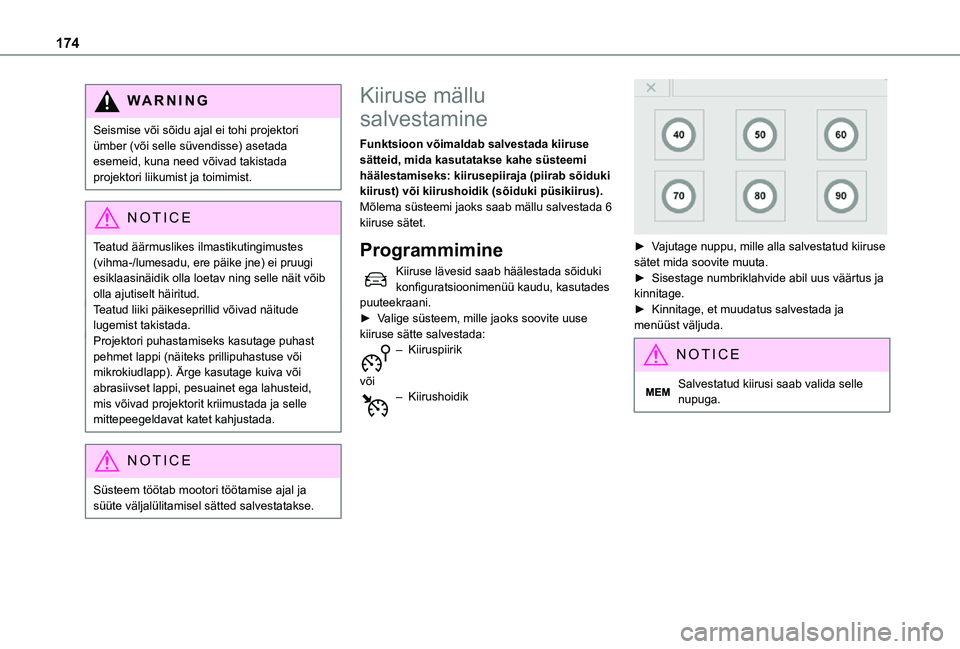

Page 174 of 360

174
WARNI NG
Seismise või sõidu ajal ei tohi projektori ümber (või selle süvendisse) asetada esemeid, kuna need võivad takistada projektori liikumist ja toimimist.
NOTIC E
Teatud äärmuslikes ilmastikutingimustes (vihma-/lumesadu, ere päike jne) ei pruugi esiklaasinäidik olla loetav ning selle näit võib olla ajutiselt häiritud.Teatud liiki päikeseprillid võivad näitude lugemist takistada.Projektori puhastamiseks kasutage puhast pehmet lappi (näiteks prillipuhastuse või mikrokiudlapp). Ärge kasutage kuiva või abrasiivset lappi, pesuainet ega lahusteid, mis võivad projektorit kriimustada ja selle mittepeegeldavat katet kahjustada.
NOTIC E
Süsteem töötab mootori töötamise ajal ja süüte väljalülitamisel sätted salvestatakse.
Kiiruse mällu
salvestamine
Funktsioon võimaldab salvestada kiiruse sätteid, mida kasutatakse kahe süsteemi häälestamiseks: kiirusepiiraja (piirab sõiduki kiirust) või kiirushoidik (sõiduki püsikiirus).Mõlema süsteemi jaoks saab mällu salvestada 6 kiiruse sätet.
Programmimine
Kiiruse lävesid saab häälestada sõiduki konfiguratsioonimenüü kaudu, kasutades puuteekraani.► Valige süsteem, mille jaoks soovite uuse kiiruse sätte salvestada:– Kiiruspiirik
või– Kiirushoidik
► Vajutage nuppu, mille alla salvestatud kiiruse sätet mida soovite muuta.► Sisestage numbriklahvide abil uus väärtus ja kinnitage.► Kinnitage, et muudatus salvestada ja menüüst väljuda.
NOTIC E
Salvestatud kiirusi saab valida selle nupuga.

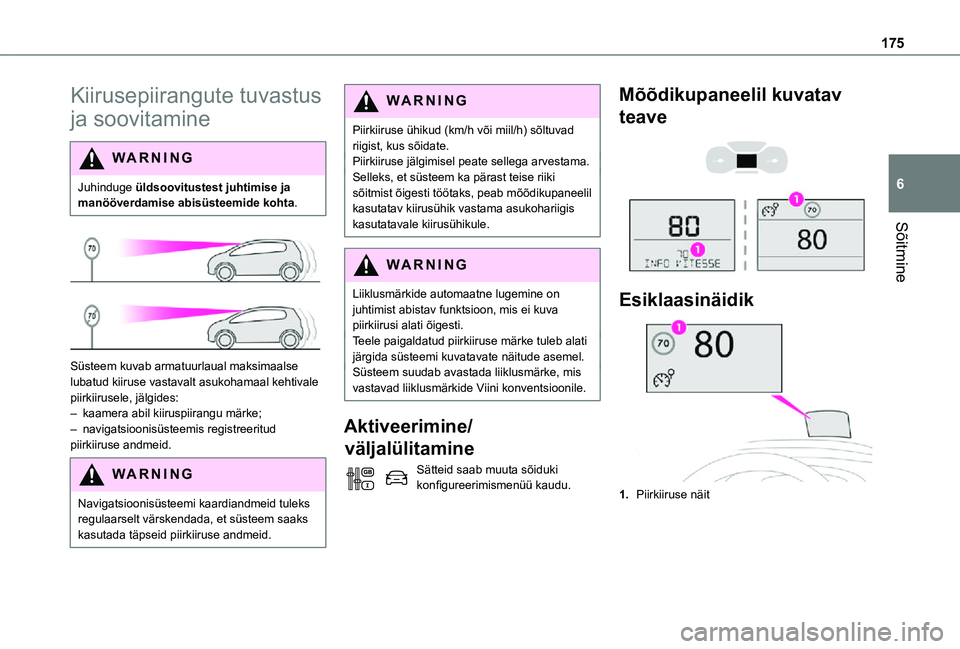

Page 175 of 360

175
Sõitmine
6
Kiirusepiirangute tuvastus
ja soovitamine
WARNI NG
Juhinduge üldsoovitustest juhtimise ja manööverdamise abisüsteemide kohta.
Süsteem kuvab armatuurlaual maksimaalse lubatud kiiruse vastavalt asukohamaal kehtivale piirkiirusele, jälgides:– kaamera abil kiiruspiirangu märke;– navigatsioonisüsteemis registreeritud piirkiiruse andmeid.
WARNI NG
Navigatsioonisüsteemi kaardiandmeid tuleks regulaarselt värskendada, et süsteem saaks kasutada täpseid piirkiiruse andmeid.
WARNI NG
Piirkiiruse ühikud (km/h või miil/h) sõltuvad riigist, kus sõidate.Piirkiiruse jälgimisel peate sellega arvestama.Selleks, et süsteem ka pärast teise riiki sõitmist õigesti töötaks, peab mõõdikupaneelil kasutatav kiirusühik vastama asukohariigis kasutatavale kiirusühikule.
WARNI NG
Liiklusmärkide automaatne lugemine on juhtimist abistav funktsioon, mis ei kuva piirkiirusi alati õigesti.Teele paigaldatud piirkiiruse märke tuleb alati järgida süsteemi kuvatavate näitude asemel. Süsteem suudab avastada liiklusmärke, mis vastavad liiklusmärkide Viini konventsioonile.
Aktiveerimine/
väljalülitamine
Sätteid saab muuta sõiduki konfigureerimismenüü kaudu.
Mõõdikupaneelil kuvatav
teave
Esiklaasinäidik
1.Piirkiiruse näit

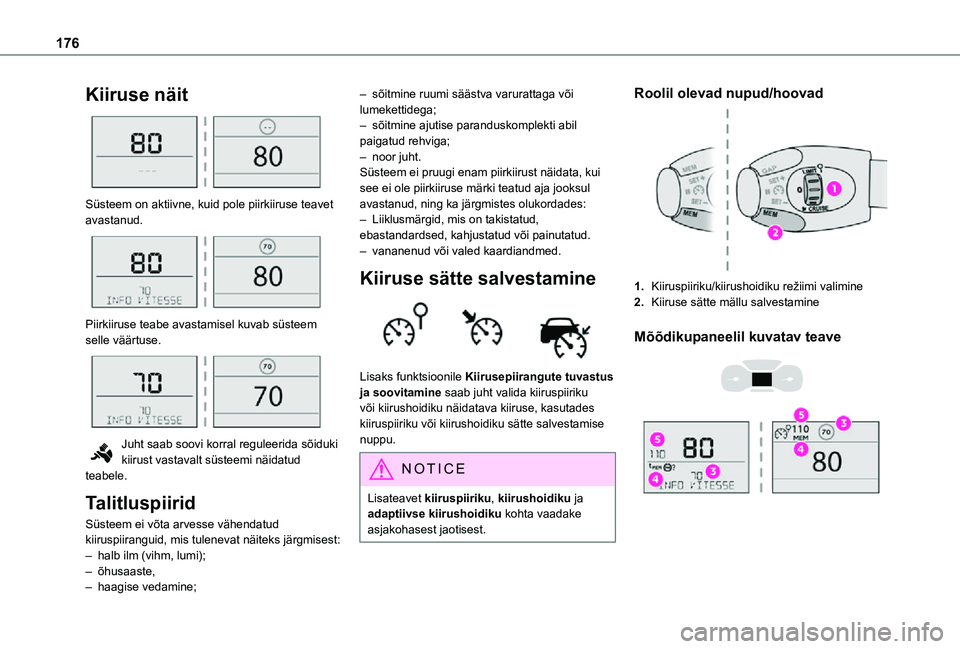

Page 176 of 360

176
Kiiruse näit
Süsteem on aktiivne, kuid pole piirkiiruse teavet avastanud.
Piirkiiruse teabe avastamisel kuvab süsteem selle väärtuse.
Juht saab soovi korral reguleerida sõiduki kiirust vastavalt süsteemi näidatud teabele.
Talitluspiirid
Süsteem ei võta arvesse vähendatud kiiruspiiranguid, mis tulenevat näiteks järgmisest:
– halb ilm (vihm, lumi);– õhusaaste,– haagise vedamine;
– sõitmine ruumi säästva varurattaga või lumekettidega;– sõitmine ajutise paranduskomplekti abil paigatud rehviga;– noor juht.Süsteem ei pruugi enam piirkiirust näidata, kui see ei ole piirkiiruse märki teatud aja jooksul avastanud, ning ka järgmistes olukordades:– Liiklusmärgid, mis on takistatud, ebastandardsed, kahjustatud või painutatud.– vananenud või valed kaardiandmed.
Kiiruse sätte salvestamine
Lisaks funktsioonile Kiirusepiirangute tuvastus ja soovitamine saab juht valida kiiruspiiriku või kiirushoidiku näidatava kiiruse, kasutades kiiruspiiriku või kiirushoidiku sätte salvestamise nuppu.
NOTIC E
Lisateavet kiiruspiiriku, kiirushoidiku ja adaptiivse kiirushoidiku kohta vaadake asjakohasest jaotisest.
Roolil olevad nupud/hoovad
1.Kiiruspiiriku/kiirushoidiku režiimi valimine
2.Kiiruse sätte mällu salvestamine
Mõõdikupaneelil kuvatav teave

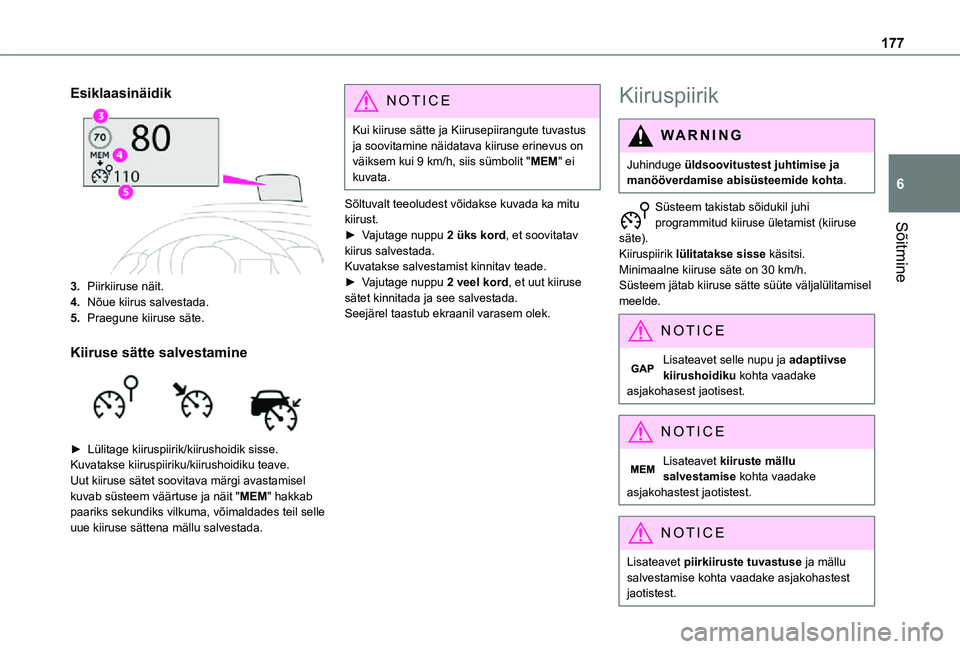

Page 177 of 360

177
Sõitmine
6
Esiklaasinäidik
3.Piirkiiruse näit.
4.Nõue kiirus salvestada.
5.Praegune kiiruse säte.
Kiiruse sätte salvestamine
► Lülitage kiiruspiirik/kiirushoidik sisse.Kuvatakse kiiruspiiriku/kiirushoidiku teave. Uut kiiruse sätet soovitava märgi avastamisel kuvab süsteem väärtuse ja näit "MEM" hakkab paariks sekundiks vilkuma, võimaldades teil selle uue kiiruse sättena mällu salvestada.
NOTIC E
Kui kiiruse sätte ja Kiirusepiirangute tuvastus ja soovitamine näidatava kiiruse erinevus on väiksem kui 9 km/h, siis sümbolit "MEM" ei kuvata.
Sõltuvalt teeoludest võidakse kuvada ka mitu kiirust.► Vajutage nuppu 2 üks kord, et soovitatav kiirus salvestada.Kuvatakse salvestamist kinnitav teade.► Vajutage nuppu 2 veel kord, et uut kiiruse sätet kinnitada ja see salvestada.Seejärel taastub ekraanil varasem olek.
Kiiruspiirik
WARNI NG
Juhinduge üldsoovitustest juhtimise ja manööverdamise abisüsteemide kohta.
Süsteem takistab sõidukil juhi programmitud kiiruse ületamist (kiiruse säte).Kiiruspiirik lülitatakse sisse käsitsi.Minimaalne kiiruse säte on 30 km/h.Süsteem jätab kiiruse sätte süüte väljalülitamisel \
meelde.
NOTIC E
Lisateavet selle nupu ja adaptiivse kiirushoidiku kohta vaadake asjakohasest jaotisest.
NOTIC E
Lisateavet kiiruste mällu salvestamise kohta vaadake asjakohastest jaotistest.
NOTIC E
Lisateavet piirkiiruste tuvastuse ja mällu salvestamise kohta vaadake asjakohastest jaotistest.

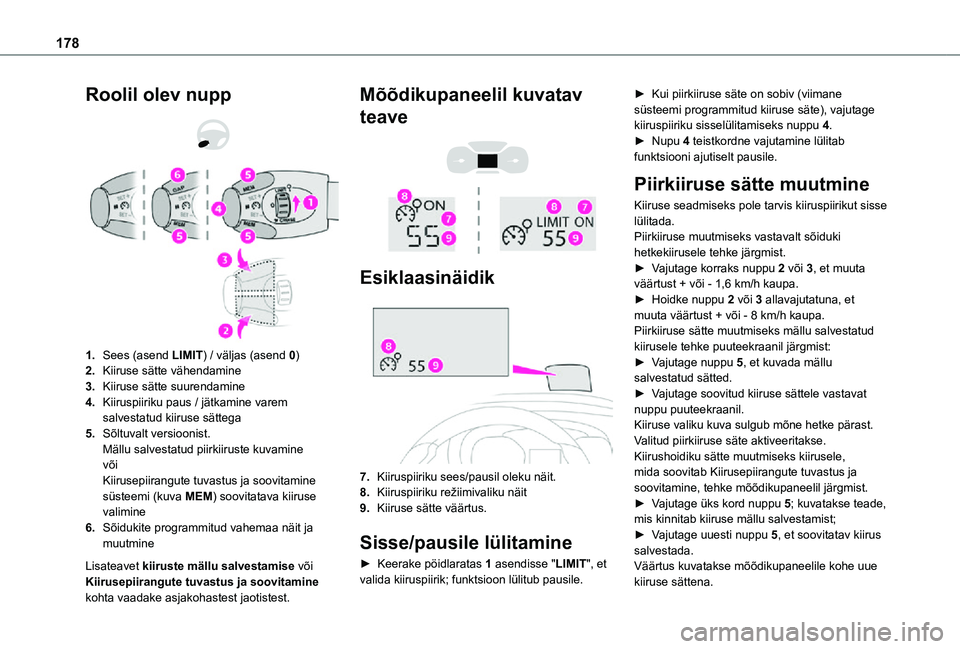

Page 178 of 360

178
Roolil olev nupp
1.Sees (asend LIMIT) / väljas (asend 0)
2.Kiiruse sätte vähendamine
3.Kiiruse sätte suurendamine
4.Kiiruspiiriku paus / jätkamine varem salvestatud kiiruse sättega
5.Sõltuvalt versioonist.
Mällu salvestatud piirkiiruste kuvaminevõiKiirusepiirangute tuvastus ja soovitamine süsteemi (kuva MEM) soovitatava kiiruse valimine
6.Sõidukite programmitud vahemaa näit ja muutmine
Lisateavet kiiruste mällu salvestamise või Kiirusepiirangute tuvastus ja soovitamine kohta vaadake asjakohastest jaotistest.
Mõõdikupaneelil kuvatav
teave
Esiklaasinäidik
7.Kiiruspiiriku sees/pausil oleku näit.
8.Kiiruspiiriku režiimivaliku näit
9.Kiiruse sätte väärtus.
Sisse/pausile lülitamine
► Keerake pöidlaratas 1 asendisse "LIMIT", et valida kiiruspiirik; funktsioon lülitub pausile.
► Kui piirkiiruse säte on sobiv (viimane süsteemi programmitud kiiruse säte), vajutage kiiruspiiriku sisselülitamiseks nuppu 4.► Nupu 4 teistkordne vajutamine lülitab funktsiooni ajutiselt pausile.
Piirkiiruse sätte muutmine
Kiiruse seadmiseks pole tarvis kiiruspiirikut sisse lülitada.Piirkiiruse muutmiseks vastavalt sõiduki hetkekiirusele tehke järgmist.► Vajutage korraks nuppu 2 või 3, et muuta väärtust + või - 1,6 km/h kaupa.► Hoidke nuppu 2 või 3 allavajutatuna, et muuta väärtust + või - 8 km/h kaupa.Piirkiiruse sätte muutmiseks mällu salvestatud kiirusele tehke puuteekraanil järgmist:► Vajutage nuppu 5, et kuvada mällu salvestatud sätted.► Vajutage soovitud kiiruse sättele vastavat nuppu puuteekraanil.Kiiruse valiku kuva sulgub mõne hetke pärast.Valitud piirkiiruse säte aktiveeritakse.
Kiirushoidiku sätte muutmiseks kiirusele, mida soovitab Kiirusepiirangute tuvastus ja soovitamine, tehke mõõdikupaneelil järgmist.► Vajutage üks kord nuppu 5; kuvatakse teade, mis kinnitab kiiruse mällu salvestamist;► Vajutage uuesti nuppu 5, et soovitatav kiirus salvestada.Väärtus kuvatakse mõõdikupaneelile kohe uue kiiruse sättena.

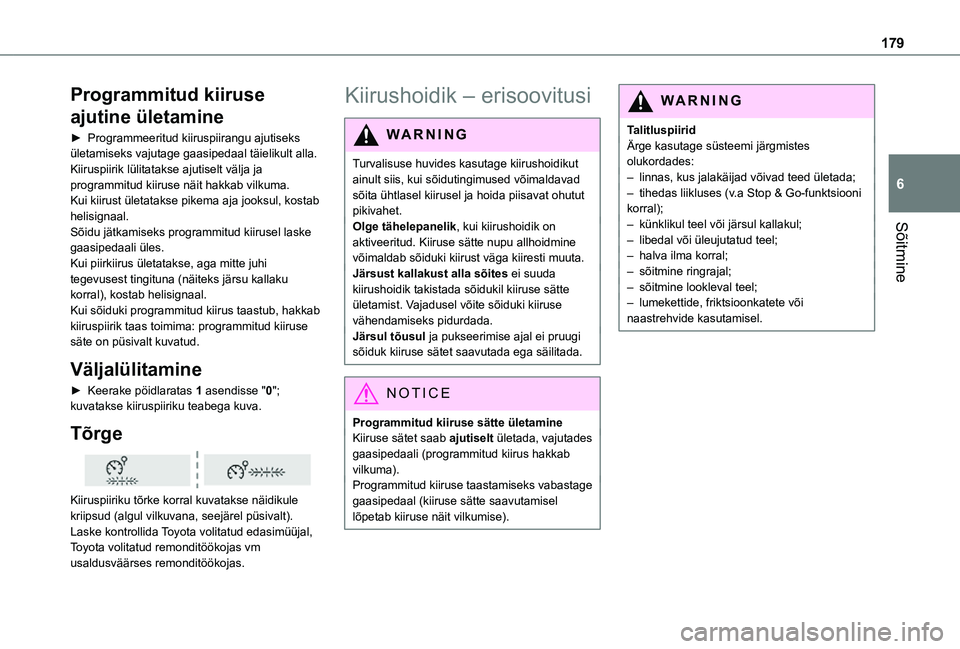

Page 179 of 360

179
Sõitmine
6
Programmitud kiiruse
ajutine ületamine
► Programmeeritud kiiruspiirangu ajutiseks ületamiseks vajutage gaasipedaal täielikult alla.Kiiruspiirik lülitatakse ajutiselt välja ja programmitud kiiruse näit hakkab vilkuma.Kui kiirust ületatakse pikema aja jooksul, kostab helisignaal.Sõidu jätkamiseks programmitud kiirusel laske gaasipedaali üles.Kui piirkiirus ületatakse, aga mitte juhi tegevusest tingituna (näiteks järsu kallaku korral), kostab helisignaal.Kui sõiduki programmitud kiirus taastub, hakkab kiiruspiirik taas toimima: programmitud kiiruse säte on püsivalt kuvatud.
Väljalülitamine
► Keerake pöidlaratas 1 asendisse "0"; kuvatakse kiiruspiiriku teabega kuva.
Tõrge
Kiiruspiiriku tõrke korral kuvatakse näidikule kriipsud (algul vilkuvana, seejärel püsivalt).Laske kontrollida Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.
Kiirushoidik – erisoovitusi
WARNI NG
Turvalisuse huvides kasutage kiirushoidikut ainult siis, kui sõidutingimused võimaldavad sõita ühtlasel kiirusel ja hoida piisavat ohutut pikivahet.Olge tähelepanelik, kui kiirushoidik on aktiveeritud. Kiiruse sätte nupu allhoidmine
võimaldab sõiduki kiirust väga kiiresti muuta.Järsust kallakust alla sõites ei suuda kiirushoidik takistada sõidukil kiiruse sätte ületamist. Vajadusel võite sõiduki kiiruse vähendamiseks pidurdada.Järsul tõusul ja pukseerimise ajal ei pruugi sõiduk kiiruse sätet saavutada ega säilitada.
NOTIC E
Programmitud kiiruse sätte ületamineKiiruse sätet saab ajutiselt ületada, vajutades gaasipedaali (programmitud kiirus hakkab vilkuma).Programmitud kiiruse taastamiseks vabastage gaasipedaal (kiiruse sätte saavutamisel lõpetab kiiruse näit vilkumise).
WARNI NG
TalitluspiiridÄrge kasutage süsteemi järgmistes olukordades:– linnas, kus jalakäijad võivad teed ületada;– tihedas liikluses (v.a Stop & Go-funktsiooni korral);– künklikul teel või järsul kallakul;– libedal või üleujutatud teel;– halva ilma korral;– sõitmine ringrajal;– sõitmine lookleval teel;– lumekettide, friktsioonkatete või naastrehvide kasutamisel.

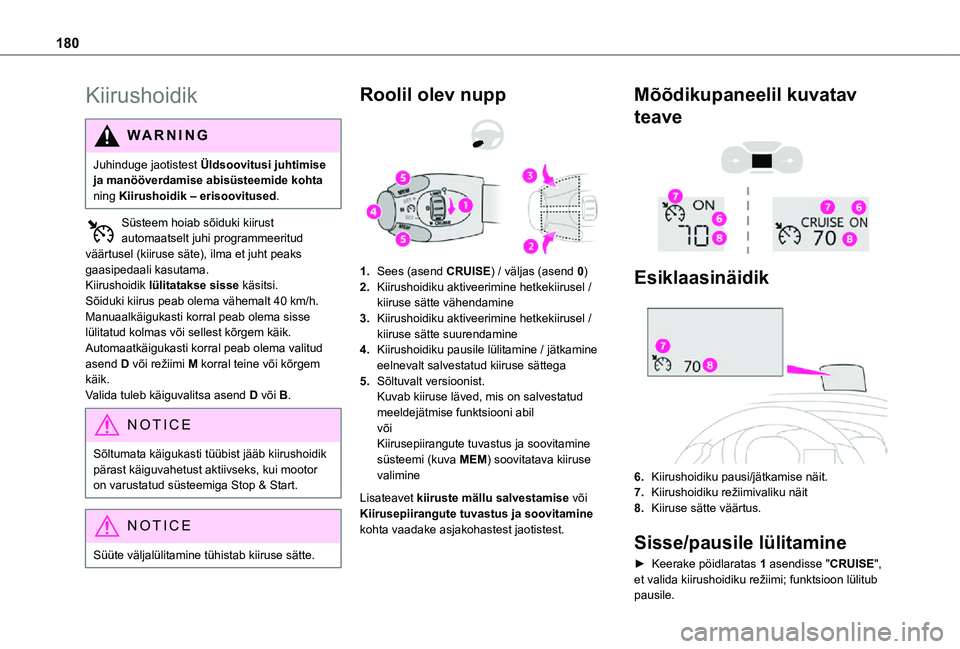

Page 180 of 360

180
Kiirushoidik
WARNI NG
Juhinduge jaotistest Üldsoovitusi juhtimise ja manööverdamise abisüsteemide kohta ning Kiirushoidik – erisoovitused.
Süsteem hoiab sõiduki kiirust automaatselt juhi programmeeritud väärtusel (kiiruse säte), ilma et juht peaks gaasipedaali kasutama.Kiirushoidik lülitatakse sisse käsitsi.Sõiduki kiirus peab olema vähemalt 40 km/h.Manuaalkäigukasti korral peab olema sisse lülitatud kolmas või sellest kõrgem käik.Automaatkäigukasti korral peab olema valitud asend D või režiimi M korral teine või kõrgem käik.Valida tuleb käiguvalitsa asend D või B.
NOTIC E
Sõltumata käigukasti tüübist jääb kiirushoidik pärast käiguvahetust aktiivseks, kui mootor on varustatud süsteemiga Stop & Start.
NOTIC E
Süüte väljalülitamine tühistab kiiruse sätte.
Roolil olev nupp
1.Sees (asend CRUISE) / väljas (asend 0)
2.Kiirushoidiku aktiveerimine hetkekiirusel / kiiruse sätte vähendamine
3.Kiirushoidiku aktiveerimine hetkekiirusel / kiiruse sätte suurendamine
4.Kiirushoidiku pausile lülitamine / jätkamine eelnevalt salvestatud kiiruse sättega
5.Sõltuvalt versioonist.Kuvab kiiruse läved, mis on salvestatud meeldejätmise funktsiooni abilvõiKiirusepiirangute tuvastus ja soovitamine
süsteemi (kuva MEM) soovitatava kiiruse valimine
Lisateavet kiiruste mällu salvestamise või Kiirusepiirangute tuvastus ja soovitamine kohta vaadake asjakohastest jaotistest.
Mõõdikupaneelil kuvatav
teave
Esiklaasinäidik
6.Kiirushoidiku pausi/jätkamise näit.
7.Kiirushoidiku režiimivaliku näit
8.Kiiruse sätte väärtus.
Sisse/pausile lülitamine
► Keerake pöidlaratas 1 asendisse "CRUISE", et valida kiirushoidiku režiimi; funktsioon lülitub pausile.
