TOYOTA PROACE EV 2021 Kezelési útmutató (in Hungarian)
Manufacturer: TOYOTA, Model Year: 2021, Model line: PROACE EV, Model: TOYOTA PROACE EV 2021Pages: 360, PDF Size: 69.08 MB
Page 1 of 360

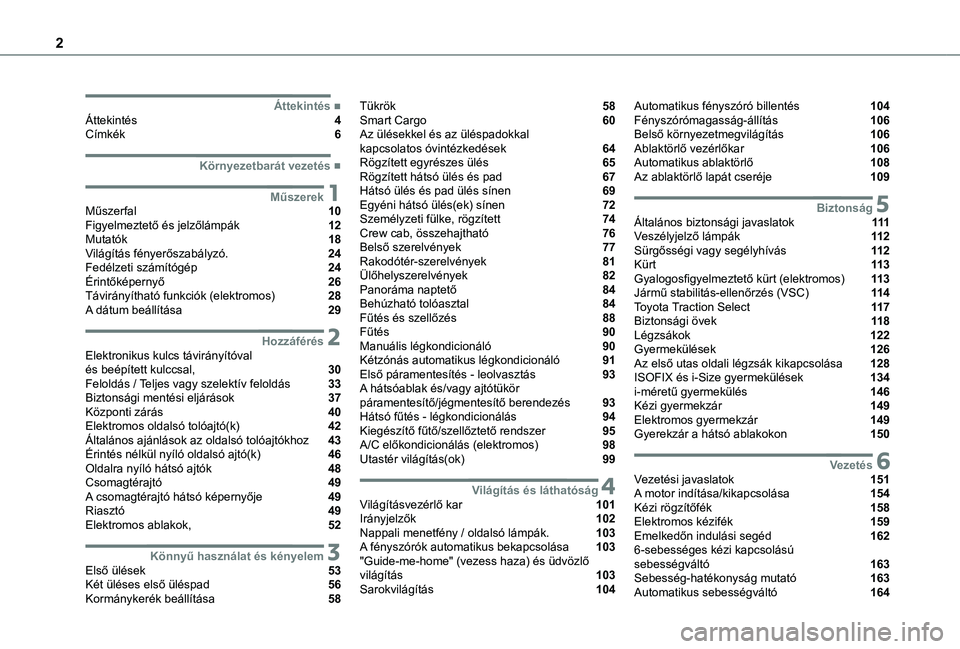

Page 2 of 360
2
■ÁttekintésÁttekintés 4Címkék 6
■Környezetbarát vezetés
1MűszerekMűszerfal 10Figyelmeztető és jelzőlámpák 12Mutatók 18Világítás fényerőszabályzó. 24Fedélzeti számítógép 24Érintőképernyő 26Távirányítható funkciók (elektromos) 28A dátum beállítása 29
2HozzáférésElektronikus kulcs távirányítóval és beépített kulccsal, 30Feloldás / Teljes vagy szelektív feloldás 33Biztonsági mentési eljárások 37Központi zárás 40Elektromos oldalsó tolóajtó(k) 42Általános ajánlások az oldalsó tolóajtókhoz 43Érintés nélkül nyíló oldalsó ajtó(k) 46Oldalra nyíló hátsó ajtók 48Csomagtérajtó 49A csomagtérajtó hátsó képernyője 49Riasztó 49Elektromos ablakok, 52
3Könnyű használat és kényelemElső ülések 53Két üléses első üléspad 56Kormánykerék beállítása 58
Tükrök 58Smart Cargo 60Az ülésekkel és az üléspadokkal kapcsolatos óvintézkedések 64Rögzített egyrészes ülés 65Rögzített hátsó ülés és pad 67Hátsó ülés és pad ülés sínen 69Egyéni hátsó ülés(ek) sínen 72Személyzeti fülke, rögzített 74Crew cab, összehajtható 76Belső szerelvények 77Rakodótér-szerelvények 81Ülőhelyszerelvények 82Panoráma naptető 84Behúzható tolóasztal 84Fűtés és szellőzés 88Fűtés 90Manuális légkondicionáló 90Kétzónás automatikus légkondicionáló 91Első páramentesítés - leolvasztás 93A hátsóablak és/vagy ajtótükör páramentesítő/jégmentesítő berendezés 93Hátsó fűtés - légkondicionálás 94Kiegészítő fűtő/szellőztető rendszer 95A/C előkondicionálás (elektromos) 98Utastér világítás(ok) 99
4Világítás és láthatóságVilágításvezérlő kar 101Irányjelzők 102Nappali menetfény / oldalsó lámpák. 103A fényszórók automatikus bekapcsolása 103"Guide-me-home" (vezess haza) és üdvözlő világítás 103Sarokvilágítás 104
Automatikus fényszóró billentés 104Fényszórómagasság-állítás 106Belső környezetmegvilágítás 106Ablaktörlő vezérlőkar 106Automatikus ablaktörlő 108Az ablaktörlő lapát cseréje 109
5BiztonságÁltalános biztonsági javaslatok 111Veszélyjelző lámpák 11 2Sürgősségi vagy segélyhívás 11 2Kürt 11 3Gyalogosfigyelmeztető kürt (elektromos) 11 3Jármű stabilitás-ellenőrzés (VSC) 11 4Toyota Traction Select 11 7Biztonsági övek 11 8Légzsákok 122Gyermekülések 126Az első utas oldali légzsák kikapcsolása 128ISOFIX és i-Size gyermekülések 134i-méretű gyermekülés 146Kézi gyermekzár 149Elektromos gyermekzár 149Gyerekzár a hátsó ablakokon 150
6VezetésVezetési javaslatok 151A motor indítása/kikapcsolása 154Kézi rögzítőfék 158Elektromos kézifék 159Emelkedőn indulási segéd 1626-sebességes kézi kapcsolású sebességváltó 163Sebesség-hatékonyság mutató 163Automatikus sebességváltó 164

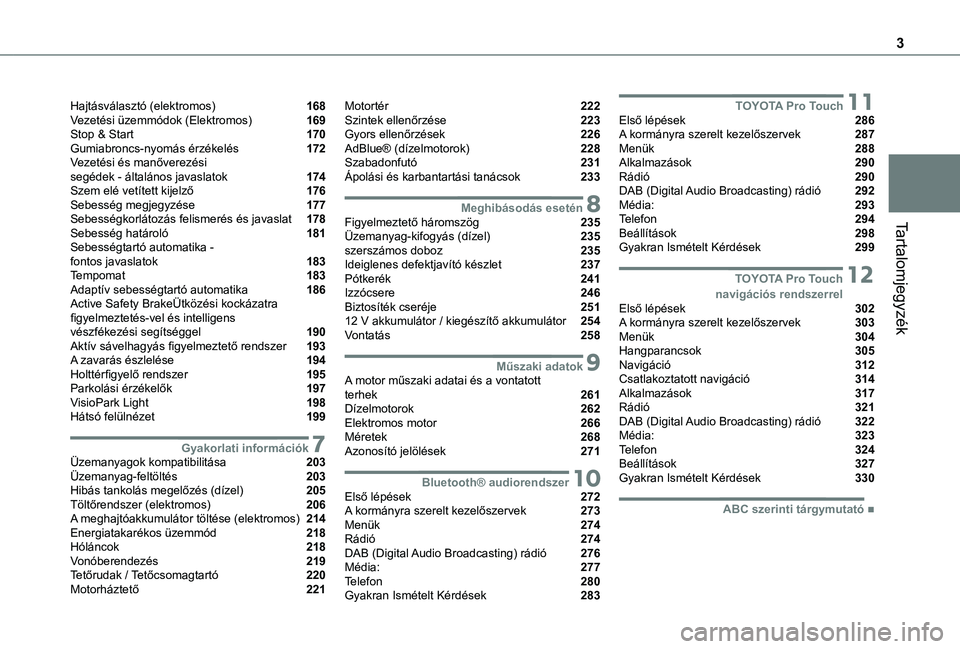

Page 3 of 360
3
Tartalomjegyzék
Hajtásválasztó (elektromos) 168Vezetési üzemmódok (Elektromos) 169Stop & Start 170Gumiabroncs-nyomás érzékelés 172Vezetési és manőverezési segédek - általános javaslatok 174Szem elé vetített kijelző 176Sebesség megjegyzése 177Sebességkorlátozás felismerés és javaslat 178Sebesség határoló 181Sebességtartó automatika - fontos javaslatok 183Tempomat 183Adaptív sebességtartó automatika 186Active Safety BrakeÜtközési kockázatra figyelmeztetés-vel és intelligens vészfékezési segítséggel 190Aktív sávelhagyás figyelmeztető rendszer 193A zavarás észlelése 194Holttérfigyelő rendszer 195Parkolási érzékelők 197VisioPark Light 198Hátsó felülnézet 199
7Gyakorlati információkÜzemanyagok kompatibilitása 203Üzemanyag-feltöltés 203Hibás tankolás megelőzés (dízel) 205Töltőrendszer (elektromos) 206A meghajtóakkumulátor töltése (elektromos) 214Energiatakarékos üzemmód 218Hóláncok 218Vonóberendezés 219Tetőrudak / Tetőcsomagtartó 220Motorháztető 221
Motortér 222Szintek ellenőrzése 223Gyors ellenőrzések 226AdBlue® (dízelmotorok) 228Szabadonfutó 231Ápolási és karbantartási tanácsok 233
8Meghibásodás eseténFigyelmeztető háromszög 235Üzemanyag-kifogyás (dízel) 235szerszámos doboz 235Ideiglenes defektjavító készlet 237Pótkerék 241Izzócsere 246Biztosíték cseréje 25112 V akkumulátor / kiegészítő akkumulátor 254Vontatás 258
9Műszaki adatokA motor műszaki adatai és a vontatott terhek 261Dízelmotorok 262Elektromos motor 266Méretek 268Azonosító jelölések 271
10Bluetooth® audiorendszerElső lépések 272A kormányra szerelt kezelőszervek 273Menük 274Rádió 274DAB (Digital Audio Broadcasting) rádió 276Média: 277Telefon 280Gyakran Ismételt Kérdések 283
11TOYOTA Pro TouchElső lépések 286A kormányra szerelt kezelőszervek 287Menük 288Alkalmazások 290Rádió 290DAB (Digital Audio Broadcasting) rádió 292Média: 293Telefon 294Beállítások 298Gyakran Ismételt Kérdések 299
12 TOYOTA Pro Touch navigációs rendszerrelElső lépések 302A kormányra szerelt kezelőszervek 303Menük 304Hangparancsok 305Navigáció 312Csatlakoztatott navigáció 314Alkalmazások 317Rádió 321DAB (Digital Audio Broadcasting) rádió 322Média: 323Telefon 324Beállítások 327Gyakran Ismételt Kérdések 330
■ABC szerinti tárgymutató

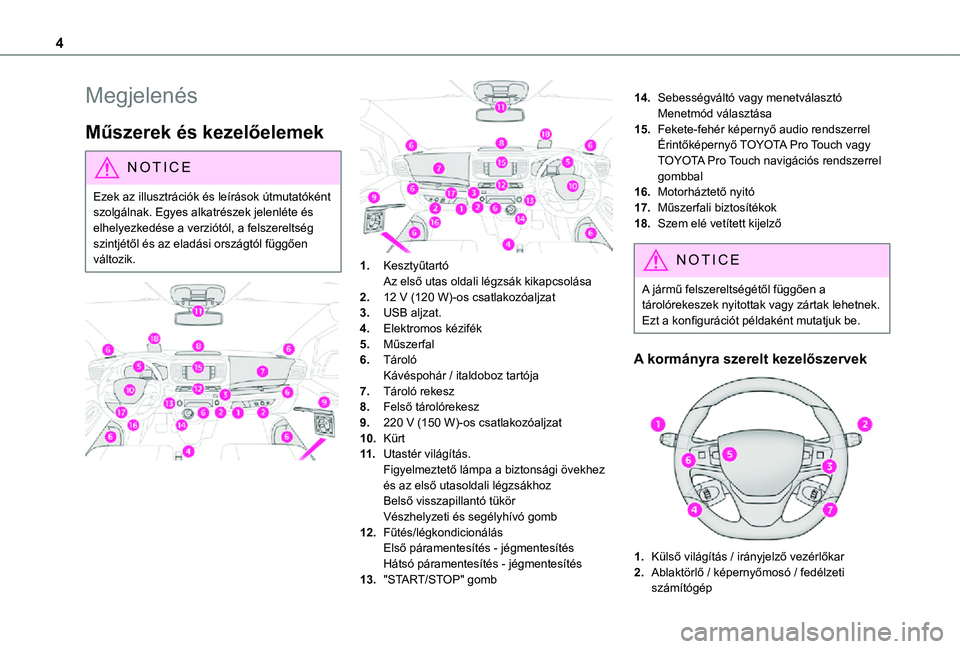

Page 4 of 360
4
Megjelenés
Műszerek és kezelőelemek
NOTIC E
Ezek az illusztrációk és leírások útmutatóként szolgálnak. Egyes alkatrészek jelenléte és elhelyezkedése a verziótól, a felszereltség
szintjétől és az eladási országtól függően változik.
1.KesztyűtartóAz első utas oldali légzsák kikapcsolása
2.12 V (120 W)-os csatlakozóaljzat
3.USB aljzat.
4.Elektromos kézifék
5.Műszerfal
6.TárolóKávéspohár / italdoboz tartója
7.Tároló rekesz
8.Felső tárolórekesz
9.220 V (150 W)-os csatlakozóaljzat
10.Kürt
11 .Utastér világítás.Figyelmeztető lámpa a biztonsági övekhez és az első utasoldali légzsákhozBelső visszapillantó tükörVészhelyzeti és segélyhívó gomb
12.Fűtés/légkondicionálás
Első páramentesítés - jégmentesítésHátsó páramentesítés - jégmentesítés
13."START/STOP" gomb
14.Sebességváltó vagy menetválasztóMenetmód választása
15.Fekete-fehér képernyő audio rendszerrelÉrintőképernyő TOYOTA Pro Touch vagy TOYOTA Pro Touch navigációs rendszerrel gombbal
16.Motorháztető nyitó
17.Műszerfali biztosítékok
18.Szem elé vetített kijelző
NOTIC E
A jármű felszereltségétől függően a tárolórekeszek nyitottak vagy zártak lehetnek. Ezt a konfigurációt példaként mutatjuk be.
A kormányra szerelt kezelőszervek
1.Külső világítás / irányjelző vezérlőkar
2.Ablaktörlő / képernyőmosó / fedélzeti számítógép

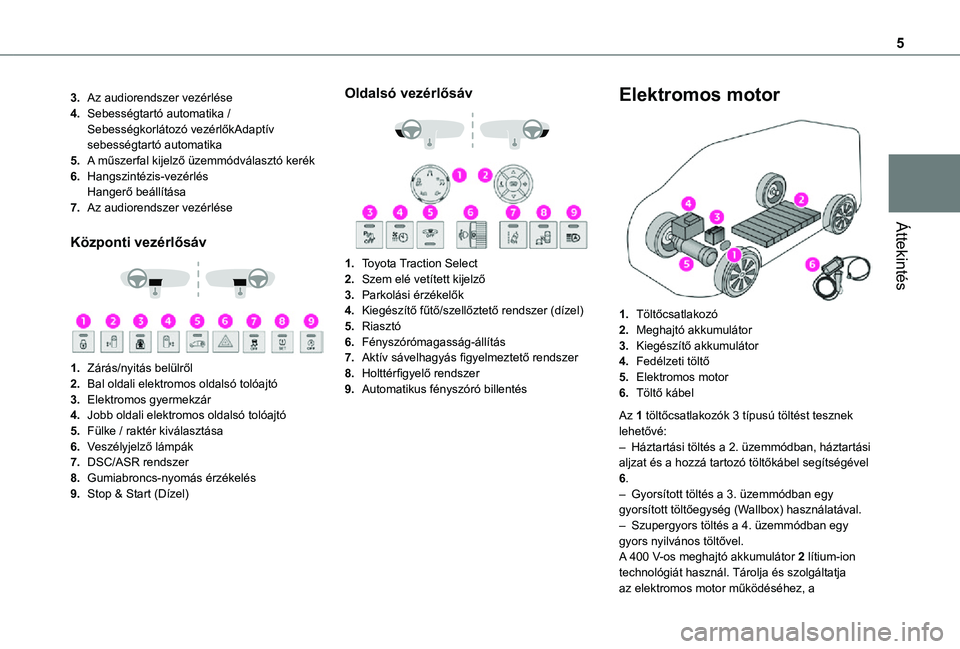

Page 5 of 360
5
Áttekintés
3.Az audiorendszer vezérlése
4.Sebességtartó automatika / Sebességkorlátozó vezérlőkAdaptív sebességtartó automatika
5.A műszerfal kijelző üzemmódválasztó kerék
6.Hangszintézis-vezérlésHangerő beállítása
7.Az audiorendszer vezérlése
Központi vezérlősáv
1.Zárás/nyitás belülről
2.Bal oldali elektromos oldalsó tolóajtó
3.Elektromos gyermekzár
4.Jobb oldali elektromos oldalsó tolóajtó
5.Fülke / raktér kiválasztása
6.Veszélyjelző lámpák
7.DSC/ASR rendszer
8.Gumiabroncs-nyomás érzékelés
9.Stop & Start (Dízel)
Oldalsó vezérlősáv
1.Toyota Traction Select
2.Szem elé vetített kijelző
3.Parkolási érzékelők
4.Kiegészítő fűtő/szellőztető rendszer (dízel)
5.Riasztó
6.Fényszórómagasság-állítás
7.Aktív sávelhagyás figyelmeztető rendszer
8.Holttérfigyelő rendszer
9.Automatikus fényszóró billentés
Elektromos motor
1.Töltőcsatlakozó
2.Meghajtó akkumulátor
3.Kiegészítő akkumulátor
4.Fedélzeti töltő
5.Elektromos motor
6.Töltő kábel
Az 1 töltőcsatlakozók 3 típusú töltést tesznek lehetővé:– Háztartási töltés a 2. üzemmódban, háztartási aljzat és a hozzá tartozó töltőkábel segítségével 6.– Gyorsított töltés a 3. üzemmódban egy gyorsított töltőegység (Wallbox) használatával.– Szupergyors töltés a 4. üzemmódban egy gyors nyilvános töltővel.A 400 V-os meghajtó akkumulátor 2 lítium-ion technológiát használ. Tárolja és szolgáltatja az elektromos motor működéséhez, a

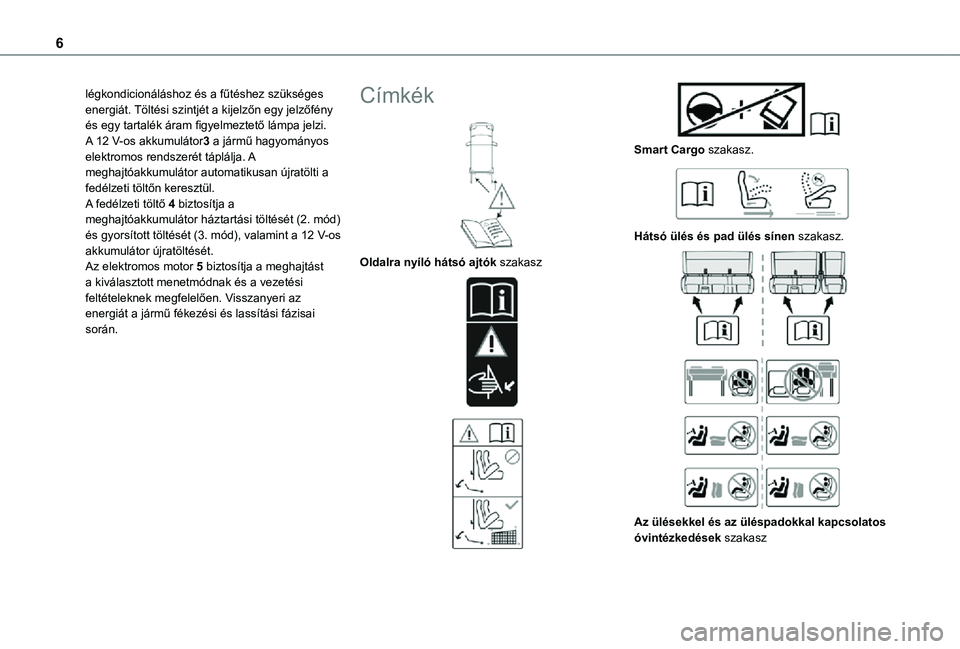

Page 6 of 360
6
légkondicionáláshoz és a fűtéshez szükséges energiát. Töltési szintjét a kijelzőn egy jelzőfény és egy tartalék áram figyelmeztető lámpa jelzi.A 12 V-os akkumulátor3 a jármű hagyományos elektromos rendszerét táplálja. A meghajtóakkumulátor automatikusan újratölti a fedélzeti töltőn keresztül.A fedélzeti töltő 4 biztosítja a meghajtóakkumulátor háztartási töltését (2. mód) és gyorsított töltését (3. mód), valamint a 12 V-os akkumulátor újratöltését.Az elektromos motor 5 biztosítja a meghajtást a kiválasztott menetmódnak és a vezetési feltételeknek megfelelően. Visszanyeri az energiát a jármű fékezési és lassítási fázisai során.
Címkék
Oldalra nyíló hátsó ajtók szakasz
Smart Cargo szakasz.
Hátsó ülés és pad ülés sínen szakasz.
Az ülésekkel és az üléspadokkal kapcsolatos óvintézkedések szakasz

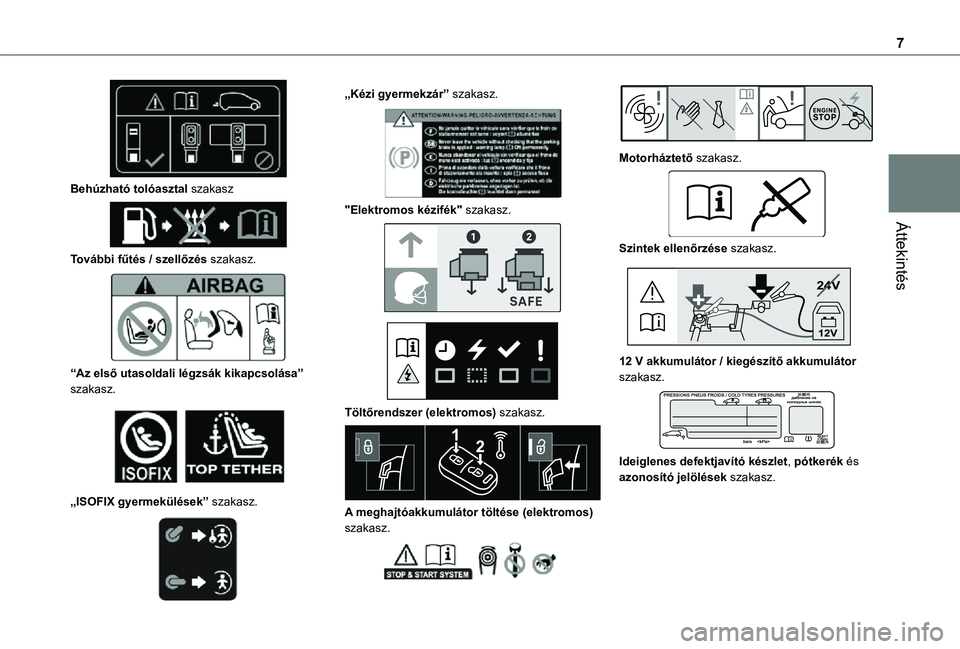

Page 7 of 360
7
Áttekintés
Behúzható tolóasztal szakasz
További fűtés / szellőzés szakasz.
“Az első utasoldali légzsák kikapcsolása” szakasz.
„ISOFIX gyermekülések” szakasz.
„Kézi gyermekzár” szakasz.
"Elektromos kézifék" szakasz.
Töltőrendszer (elektromos) szakasz.
A meghajtóakkumulátor töltése (elektromos) szakasz.
Motorháztető szakasz.
Szintek ellenőrzése szakasz.
24V
12V
12 V akkumulátor / kiegészítő akkumulátor szakasz.
Ideiglenes defektjavító készlet, pótkerék és azonosító jelölések szakasz.

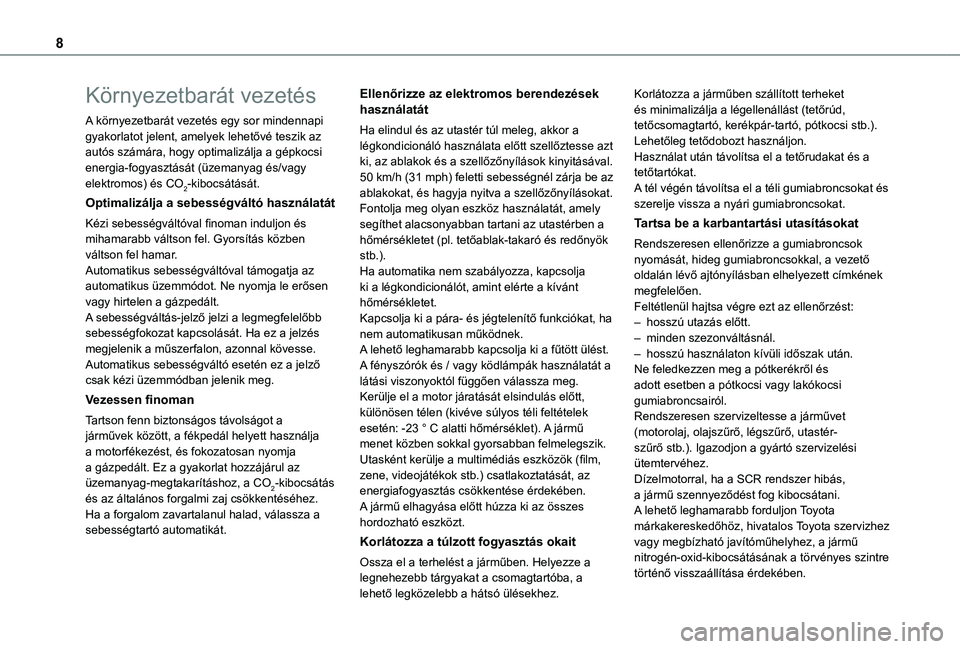

Page 8 of 360
8
Környezetbarát vezetés
A környezetbarát vezetés egy sor mindennapi gyakorlatot jelent, amelyek lehetővé teszik az autós számára, hogy optimalizálja a gépkocsi energia-fogyasztását (üzemanyag és/vagy elektromos) és CO2-kibocsátását.
Optimalizálja a sebességváltó használatát
Kézi sebességváltóval finoman induljon és mihamarabb váltson fel. Gyorsítás közben váltson fel hamar.Automatikus sebességváltóval támogatja az automatikus üzemmódot. Ne nyomja le erősen vagy hirtelen a gázpedált.A sebességváltás-jelző jelzi a legmegfelelőbb sebességfokozat kapcsolását. Ha ez a jelzés megjelenik a műszerfalon, azonnal kövesse.Automatikus sebességváltó esetén ez a jelző csak kézi üzemmódban jelenik meg.
Vezessen finoman
Tartson fenn biztonságos távolságot a járművek között, a fékpedál helyett használja
a motorfékezést, és fokozatosan nyomja a gázpedált. Ez a gyakorlat hozzájárul az üzemanyag-megtakarításhoz, a CO2-kibocsátás és az általános forgalmi zaj csökkentéséhez.Ha a forgalom zavartalanul halad, válassza a sebességtartó automatikát.
Ellenőrizze az elektromos berendezések használatát
Ha elindul és az utastér túl meleg, akkor a légkondicionáló használata előtt szellőztesse azt ki, az ablakok és a szellőzőnyílások kinyitásával.50 km/h (31 mph) feletti sebességnél zárja be az ablakokat, és hagyja nyitva a szellőzőnyílásokat.Fontolja meg olyan eszköz használatát, amely segíthet alacsonyabban tartani az utastérben a hőmérsékletet (pl. tetőablak-takaró és redőnyök stb.).Ha automatika nem szabályozza, kapcsolja ki a légkondicionálót, amint elérte a kívánt hőmérsékletet.Kapcsolja ki a pára- és jégtelenítő funkciókat, ha nem automatikusan működnek.A lehető leghamarabb kapcsolja ki a fűtött ülést.A fényszórók és / vagy ködlámpák használatát a látási viszonyoktól függően válassza meg.Kerülje el a motor járatását elsindulás előtt, különösen télen (kivéve súlyos téli feltételek esetén: -23 ° C alatti hőmérséklet). A jármű menet közben sokkal gyorsabban felmelegszik.
Utasként kerülje a multimédiás eszközök (film, zene, videojátékok stb.) csatlakoztatását, az energiafogyasztás csökkentése érdekében.A jármű elhagyása előtt húzza ki az összes hordozható eszközt.
Korlátozza a túlzott fogyasztás okait
Ossza el a terhelést a járműben. Helyezze a legnehezebb tárgyakat a csomagtartóba, a lehető legközelebb a hátsó ülésekhez.
Korlátozza a járműben szállított terheket és minimalizálja a légellenállást (tetőrúd, tetőcsomagtartó, kerékpár-tartó, pótkocsi stb.). Lehetőleg tetődobozt használjon.Használat után távolítsa el a tetőrudakat és a tetőtartókat.A tél végén távolítsa el a téli gumiabroncsokat és szerelje vissza a nyári gumiabroncsokat.
Tartsa be a karbantartási utasításokat
Rendszeresen ellenőrizze a gumiabroncsok nyomását, hideg gumiabroncsokkal, a vezető oldalán lévő ajtónyílásban elhelyezett címkének megfelelően.Feltétlenül hajtsa végre ezt az ellenőrzést:– hosszú utazás előtt.– minden szezonváltásnál.– hosszú használaton kívüli időszak után.Ne feledkezzen meg a pótkerékről és adott esetben a pótkocsi vagy lakókocsi gumiabroncsairól.Rendszeresen szervizeltesse a járművet (motorolaj, olajszűrő, légszűrő, utastér-
szűrő stb.). Igazodjon a gyártó szervizelési ütemtervéhez.Dízelmotorral, ha a SCR rendszer hibás, a jármű szennyeződést fog kibocsátani. A lehető leghamarabb forduljon Toyota márkakereskedőhöz, hivatalos Toyota szervizhez vagy megbízható javítóműhelyhez, a jármű nitrogén-oxid-kibocsátásának a törvényes szintre történő visszaállítása érdekében.

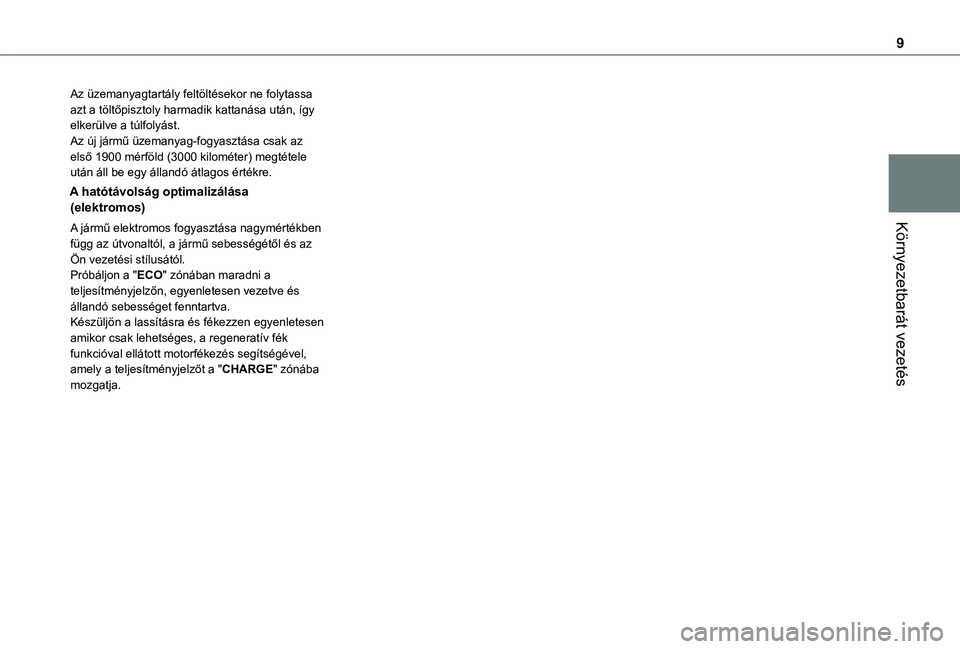

Page 9 of 360
9
Környezetbarát vezetés
Az üzemanyagtartály feltöltésekor ne folytassa azt a töltőpisztoly harmadik kattanása után, így elkerülve a túlfolyást.Az új jármű üzemanyag-fogyasztása csak az első 1900 mérföld (3000 kilométer) megtétele után áll be egy állandó átlagos értékre.
A hatótávolság optimalizálása (elektromos)
A jármű elektromos fogyasztása nagymértékben függ az útvonaltól, a jármű sebességétől és az Ön vezetési stílusától.Próbáljon a "ECO" zónában maradni a teljesítményjelzőn, egyenletesen vezetve és állandó sebességet fenntartva.Készüljön a lassításra és fékezzen egyenletesen amikor csak lehetséges, a regeneratív fék funkcióval ellátott motorfékezés segítségével, amely a teljesítményjelzőt a "CHARGE" zónába mozgatja.

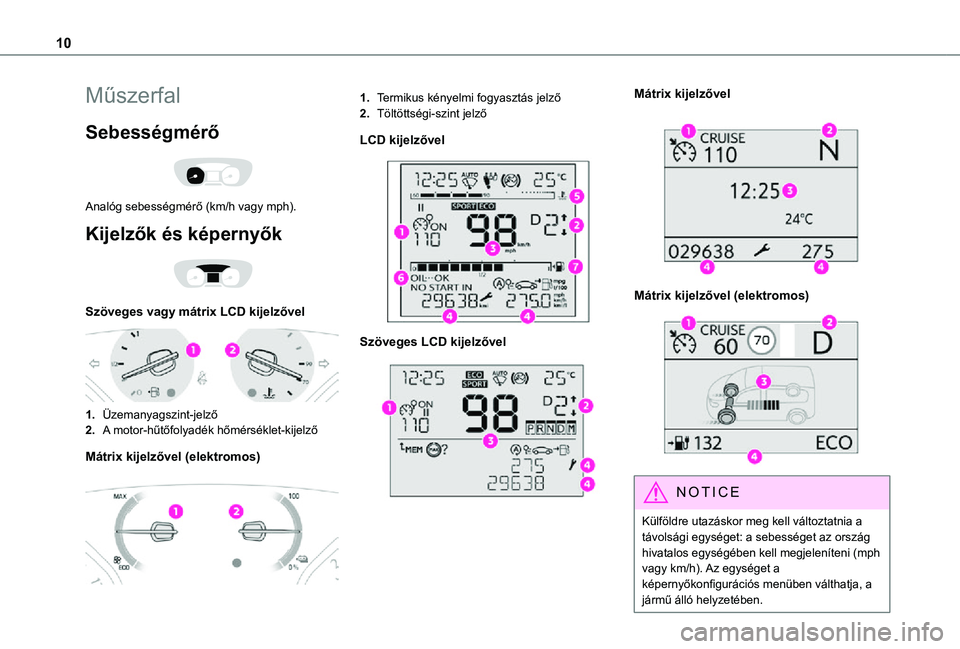

Page 10 of 360
10
Műszerfal
Sebességmérő
Analóg sebességmérő (km/h vagy mph).
Kijelzők és képernyők
Szöveges vagy mátrix LCD kijelzővel
1.Üzemanyagszint-jelző
2.A motor-hűtőfolyadék hőmérséklet-kijelző
Mátrix kijelzővel (elektromos)
1.Termikus kényelmi fogyasztás jelző
2.Töltöttségi-szint jelző
LCD kijelzővel
Szöveges LCD kijelzővel
Mátrix kijelzővel
Mátrix kijelzővel (elektromos)
NOTIC E
Külföldre utazáskor meg kell változtatnia a távolsági egységet: a sebességet az ország hivatalos egységében kell megjeleníteni (mph vagy km/h). Az egységet a képernyőkonfigurációs menüben válthatja, a jármű álló helyzetében.
