TOYOTA PROACE EV 2021 Kasutusjuhend (in Estonian)

241
Tehnilise rikke korral
8

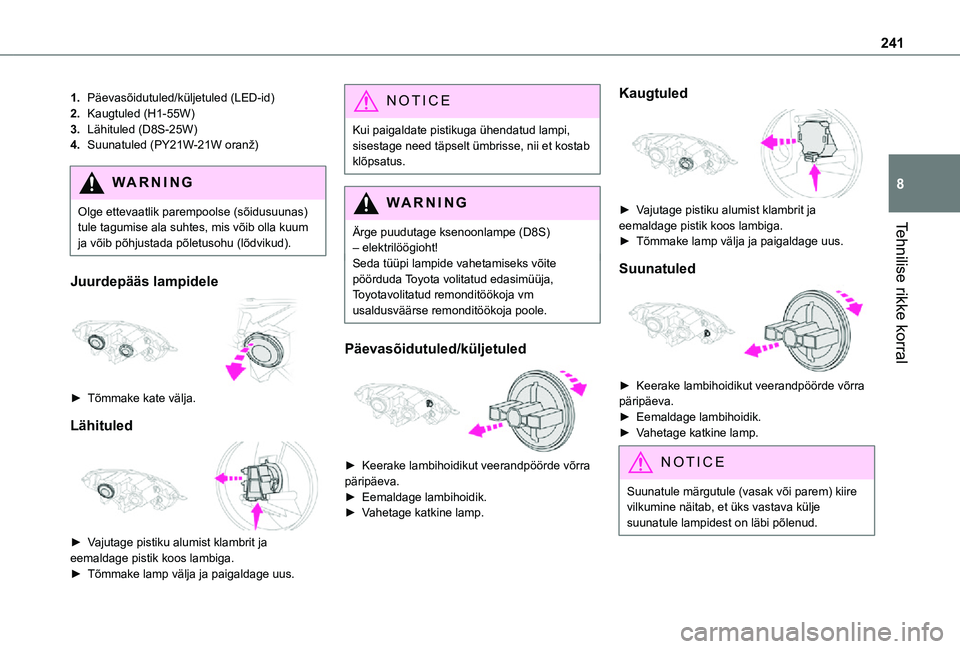

1.Päevasõidutuled/küljetuled (LED-id)
2.Kaugtuled (H1-55W)
3.Lähituled (D8S-25W)
4.Suunatuled (PY21W-21W oranž)
WARNI NG
Olge ettevaatlik parempoolse (sõidusuunas) tule tagumise ala suhtes, mis võib olla kuum ja võib põhjustada põletusohu (lõdvikud).
Juurdepääs lampidele

► Tõmmake kate välja.
Lähituled

► Vajutage pistiku alumist klambrit ja eemaldage pistik koos lambiga.► Tõmmake lamp välja ja paigaldage uus.
NOTIC E
Kui paigaldate pistikuga ühendatud lampi, sisestage need täpselt ümbrisse, nii et kostab klõpsatus.
WARNI NG
Ärge puudutage ksenoonlampe (D8S) – elektrilöögioht!Seda tüüpi lampide vahetamiseks võite pöörduda Toyota volitatud edasimüüja, Toyotavolitatud remonditöökoja vm usaldusväärse remonditöökoja poole.
Päevasõidutuled/küljetuled

► Keerake lambihoidikut veerandpöörde võrra päripäeva.► Eemaldage lambihoidik.► Vahetage katkine lamp.
Kaugtuled

► Vajutage pistiku alumist klambrit ja eemaldage pistik koos lambiga. ► Tõmmake lamp välja ja paigaldage uus.
Suunatuled

► Keerake lambihoidikut veerandpöörde võrra päripäeva.► Eemaldage lambihoidik.► Vahetage katkine lamp.
NOTIC E
Suunatule märgutule (vasak või parem) kiire vilkumine näitab, et üks vastava külje suunatule lampidest on läbi põlenud.

242
NOTIC E

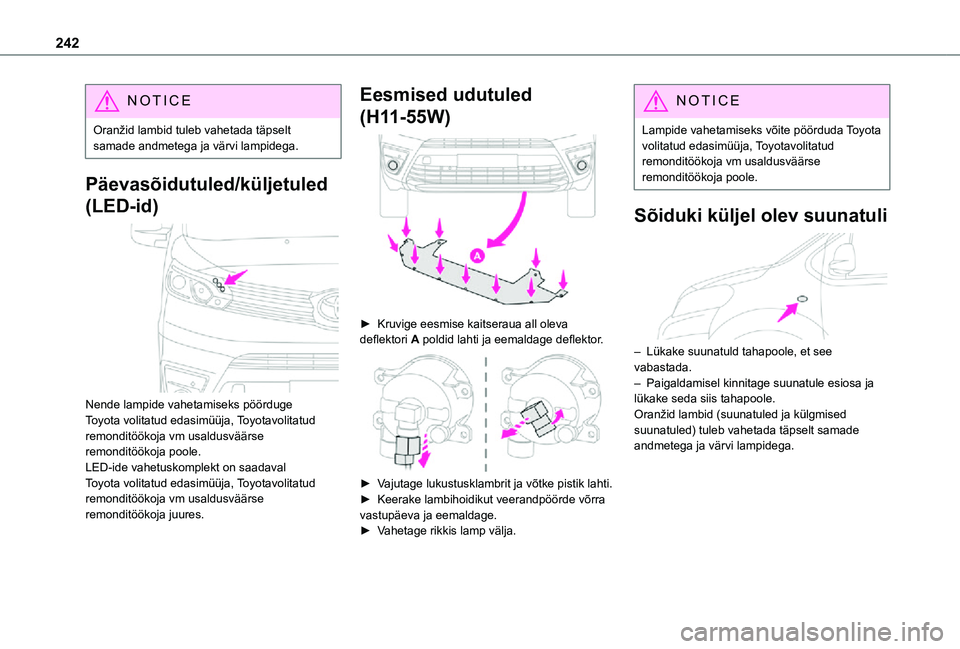

Oranžid lambid tuleb vahetada täpselt samade andmetega ja värvi lampidega.
Päevasõidutuled/küljetuled
(LED-id)

Nende lampide vahetamiseks pöörduge Toyota volitatud edasimüüja, Toyotavolitatud remonditöökoja vm usaldusväärse
remonditöökoja poole.LED-ide vahetuskomplekt on saadaval Toyota volitatud edasimüüja, Toyotavolitatud remonditöökoja vm usaldusväärse remonditöökoja juures.
Eesmised udutuled
(H11-55W)

► Kruvige eesmise kaitseraua all oleva deflektori A poldid lahti ja eemaldage deflektor.

► Vajutage lukustusklambrit ja võtke pistik lahti.► Keerake lambihoidikut veerandpöörde võrra vastupäeva ja eemaldage.► Vahetage rikkis lamp välja.
NOTIC E
Lampide vahetamiseks võite pöörduda Toyota volitatud edasimüüja, Toyotavolitatud remonditöökoja vm usaldusväärse remonditöökoja poole.
Sõiduki küljel olev suunatuli

– Lükake suunatuld tahapoole, et see vabastada.– Paigaldamisel kinnitage suunatule esiosa ja lükake seda siis tahapoole.Oranžid lambid (suunatuled ja külgmised suunatuled) tuleb vahetada täpselt samade
andmetega ja värvi lampidega.

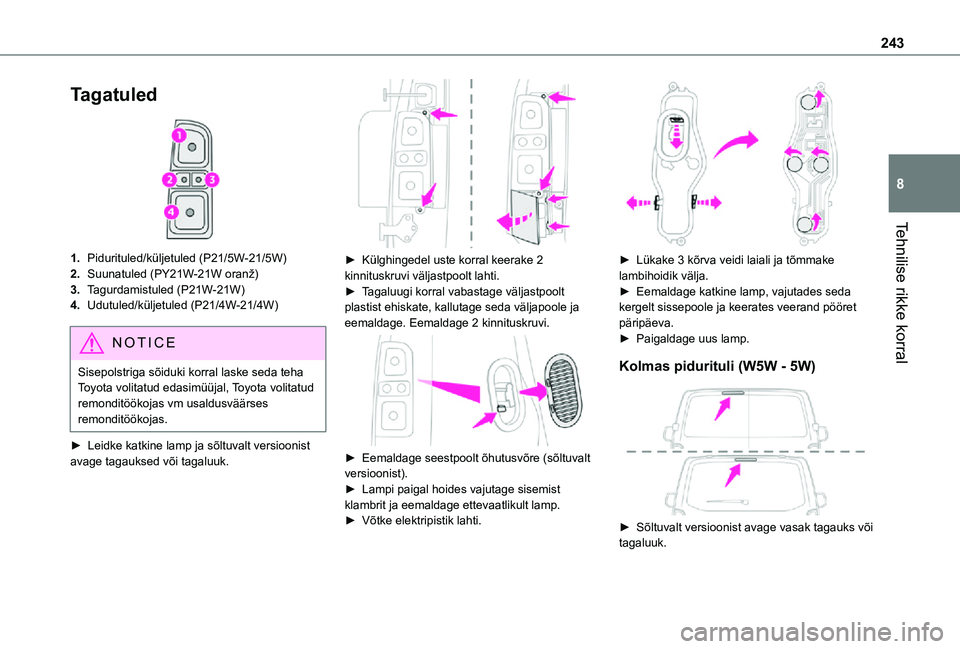

243
Tehnilise rikke korral
8
Tagatuled

1.Pidurituled/küljetuled (P21/5W-21/5W)
2.Suunatuled (PY21W-21W oranž)
3.Tagurdamistuled (P21W-21W)
4.Udutuled/küljetuled (P21/4W-21/4W)
NOTIC E
Sisepolstriga sõiduki korral laske seda teha Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.
► Leidke katkine lamp ja sõltuvalt versioonist avage tagauksed või tagaluuk.

► Külghingedel uste korral keerake 2 kinnituskruvi väljastpoolt lahti.► Tagaluugi korral vabastage väljastpoolt plastist ehiskate, kallutage seda väljapoole ja eemaldage. Eemaldage 2 kinnituskruvi.

► Eemaldage seestpoolt õhutusvõre (sõltuvalt versioonist).► Lampi paigal hoides vajutage sisemist klambrit ja eemaldage ettevaatlikult lamp.► Võtke elektripistik lahti.

► Lükake 3 kõrva veidi laiali ja tõmmake lambihoidik välja.► Eemaldage katkine lamp, vajutades seda kergelt sissepoole ja keerates veerand pööret päripäeva.► Paigaldage uus lamp.
Kolmas pidurituli (W5W - 5W)

► Sõltuvalt versioonist avage vasak tagauks või tagaluuk.

244

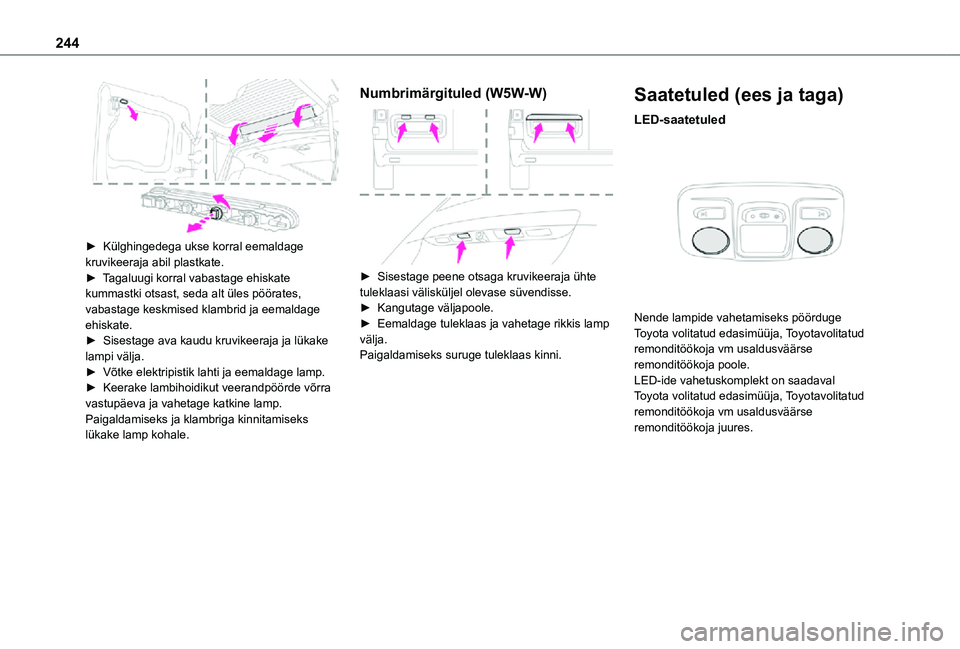

► Külghingedega ukse korral eemaldage kruvikeeraja abil plastkate.► Tagaluugi korral vabastage ehiskate kummastki otsast, seda alt üles pöörates, vabastage keskmised klambrid ja eemaldage ehiskate.► Sisestage ava kaudu kruvikeeraja ja lükake lampi välja.► Võtke elektripistik lahti ja eemaldage lamp.► Keerake lambihoidikut veerandpöörde võrra vastupäeva ja vahetage katkine lamp.Paigaldamiseks ja klambriga kinnitamiseks lükake lamp kohale.
Numbrimärgituled (W5W-W)

► Sisestage peene otsaga kruvikeeraja ühte tuleklaasi välisküljel olevase süvendisse.► Kangutage väljapoole.► Eemaldage tuleklaas ja vahetage rikkis lamp välja.Paigaldamiseks suruge tuleklaas kinni.
Saatetuled (ees ja taga)
LED-saatetuled

Nende lampide vahetamiseks pöörduge Toyota volitatud edasimüüja, Toyotavolitatud remonditöökoja vm usaldusväärse remonditöökoja poole.LED-ide vahetuskomplekt on saadaval Toyota volitatud edasimüüja, Toyotavolitatud remonditöökoja vm usaldusväärse remonditöökoja juures.

245
Tehnilise rikke korral
8

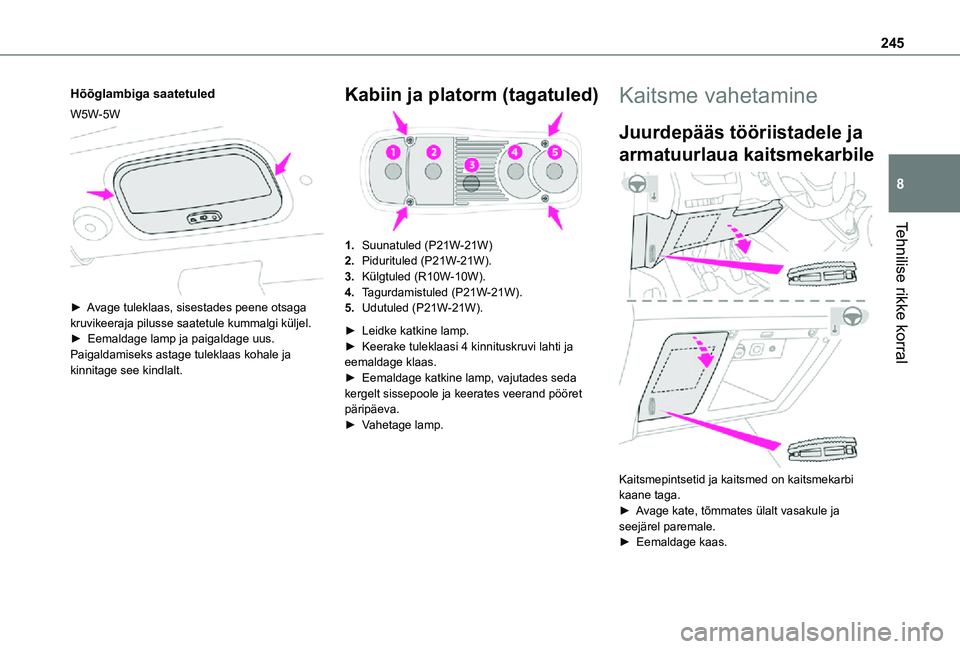

Hõõglambiga saatetuled
W5W-5W

► Avage tuleklaas, sisestades peene otsaga kruvikeeraja pilusse saatetule kummalgi küljel.► Eemaldage lamp ja paigaldage uus.Paigaldamiseks astage tuleklaas kohale ja kinnitage see kindlalt.
Kabiin ja platorm (tagatuled)
1.Suunatuled (P21W-21W)
2.Pidurituled (P21W-21W).
3.Külgtuled (R10W-10W).
4.Tagurdamistuled (P21W-21W).
5.Udutuled (P21W-21W).
► Leidke katkine lamp.► Keerake tuleklaasi 4 kinnituskruvi lahti ja eemaldage klaas.► Eemaldage katkine lamp, vajutades seda kergelt sissepoole ja keerates veerand pööret päripäeva.► Vahetage lamp.
Kaitsme vahetamine
Juurdepääs tööriistadele ja
armatuurlaua kaitsmekarbile

Kaitsmepintsetid ja kaitsmed on kaitsmekarbi kaane taga.► Avage kate, tõmmates ülalt vasakule ja seejärel paremale.► Eemaldage kaas.

246

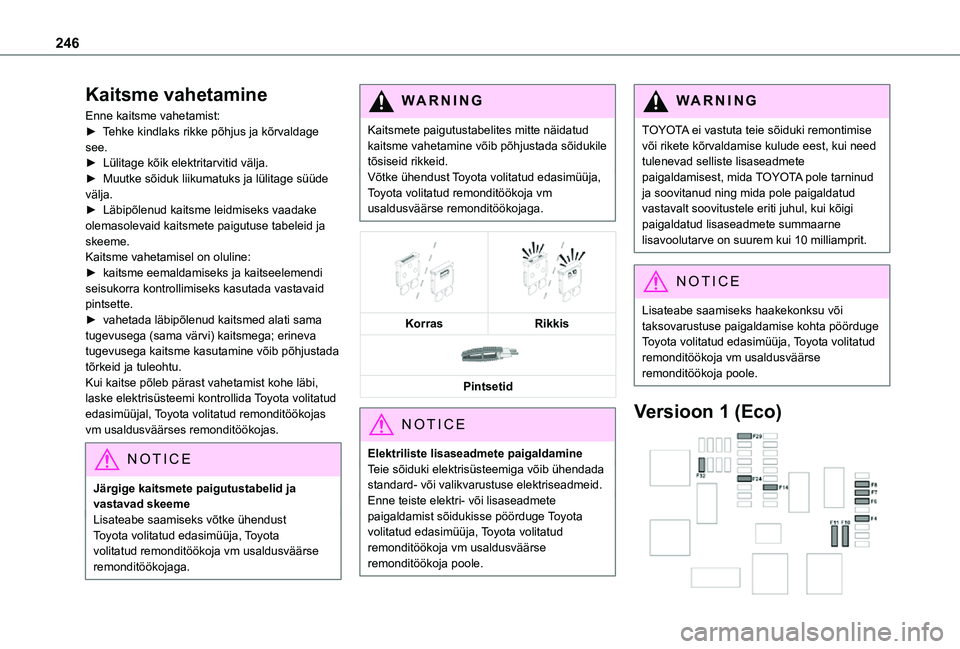

Kaitsme vahetamine
Enne kaitsme vahetamist:► Tehke kindlaks rikke põhjus ja kõrvaldage see.► Lülitage kõik elektritarvitid välja.► Muutke sõiduk liikumatuks ja lülitage süüde välja.► Läbipõlenud kaitsme leidmiseks vaadake olemasolevaid kaitsmete paigutuse tabeleid ja skeeme.Kaitsme vahetamisel on oluline:► kaitsme eemaldamiseks ja kaitseelemendi seisukorra kontrollimiseks kasutada vastavaid pintsette.► vahetada läbipõlenud kaitsmed alati sama tugevusega (sama värvi) kaitsmega; erineva tugevusega kaitsme kasutamine võib põhjustada tõrkeid ja tuleohtu.Kui kaitse põleb pärast vahetamist kohe läbi, laske elektrisüsteemi kontrollida Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.
NOTIC E
Järgige kaitsmete paigutustabelid ja vastavad skeemeLisateabe saamiseks võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
WARNI NG
Kaitsmete paigutustabelites mitte näidatud kaitsme vahetamine võib põhjustada sõidukile tõsiseid rikkeid.Võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.




KorrasRikkis

Pintsetid
NOTIC E
Elektriliste lisaseadmete paigaldamineTeie sõiduki elektrisüsteemiga võib ühendada
standard- või valikvarustuse elektriseadmeid.Enne teiste elektri- või lisaseadmete paigaldamist sõidukisse pöörduge Toyota volitatud edasimüüja, Toyota volitatud
remonditöökoja vm usaldusväärse remonditöökoja poole.
WARNI NG
TOYOTA ei vastuta teie sõiduki remontimise või rikete kõrvaldamise kulude eest, kui need tulenevad selliste lisaseadmete paigaldamisest, mida TOYOTA pole tarninud ja soovitanud ning mida pole paigaldatud vastavalt soovitustele eriti juhul, kui kõigi paigaldatud lisaseadmete summaarne lisavoolutarve on suurem kui 10 milliamprit.
NOTIC E
Lisateabe saamiseks haakekonksu või taksovarustuse paigaldamise kohta pöörduge Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.
Versioon 1 (Eco)

247
Tehnilise rikke korral
8

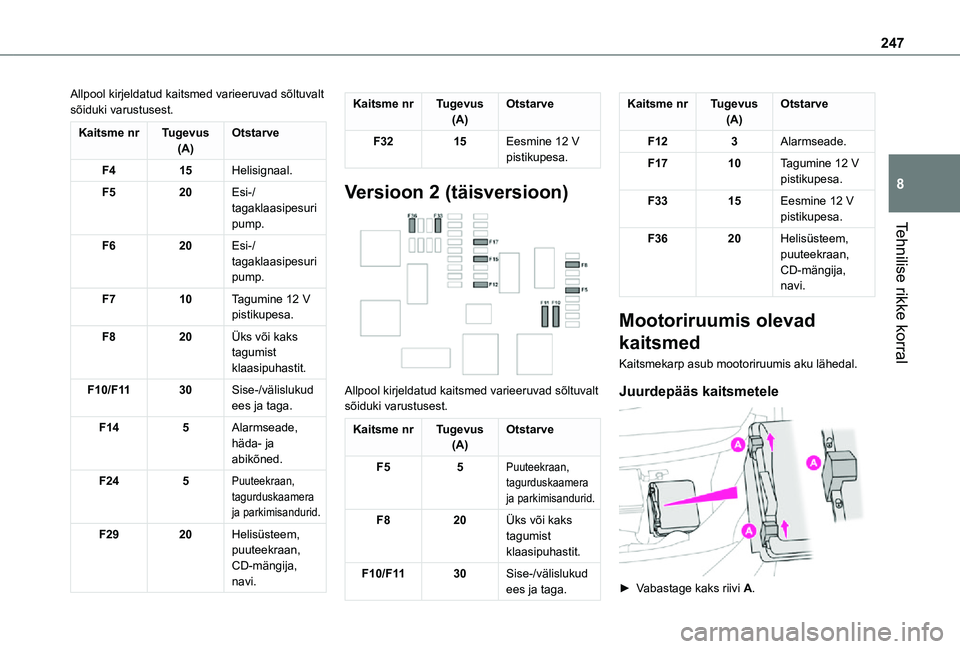

Allpool kirjeldatud kaitsmed varieeruvad sõltuvalt sõiduki varustusest.
Kaitsme nrTugevus(A)Otstarve
F415Helisignaal.
F520Esi-/tagaklaasipesuri pump.
F620Esi-/tagaklaasipesuri pump.
F710Tagumine 12 V pistikupesa.
F820Üks või kaks tagumist klaasipuhastit.
F10/F1130Sise-/välislukud ees ja taga.
F145Alarmseade, häda- ja abikõned.
F245Puuteekraan, tagurduskaamera ja parkimisandurid.
F2920Helisüsteem,
puuteekraan, CD-mängija, navi.
Kaitsme nrTugevus(A)Otstarve
F3215Eesmine 12 V pistikupesa.
Versioon 2 (täisversioon)

Allpool kirjeldatud kaitsmed varieeruvad sõltuvalt sõiduki varustusest.
Kaitsme nrTugevus
(A)
Otstarve
F55Puuteekraan, tagurduskaamera ja parkimisandurid.
F820Üks või kaks tagumist klaasipuhastit.
F10/F1130Sise-/välislukud ees ja taga.
Kaitsme nrTugevus(A)Otstarve
F123Alarmseade.
F1710Tagumine 12 V pistikupesa.
F3315Eesmine 12 V pistikupesa.
F3620Helisüsteem, puuteekraan, CD-mängija, navi.
Mootoriruumis olevad
kaitsmed
Kaitsmekarp asub mootoriruumis aku lähedal.
Juurdepääs kaitsmetele

► Vabastage kaks riivi A.

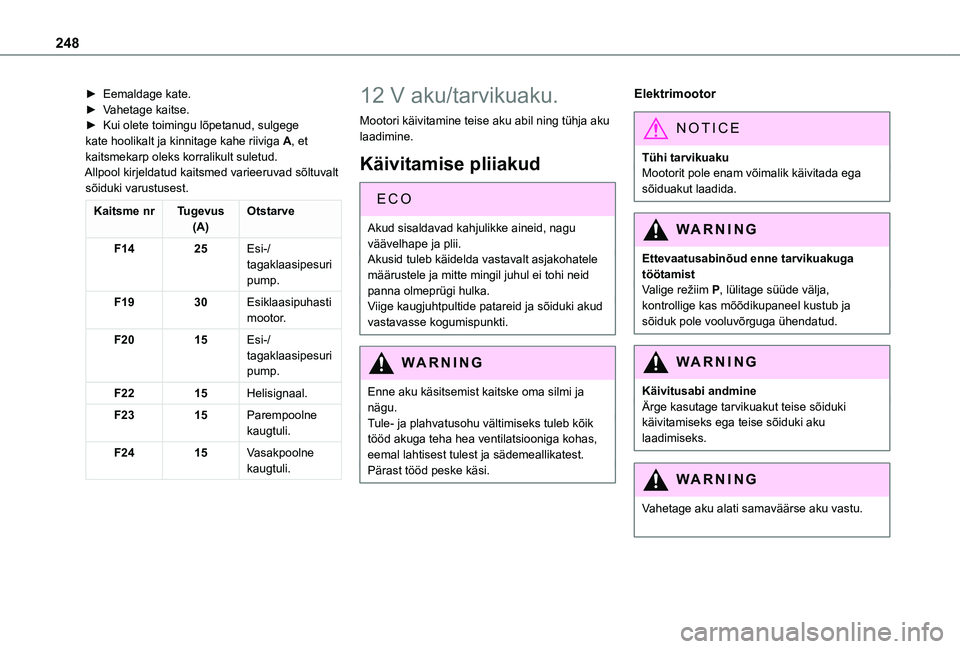

248
► Eemaldage kate.► Vahetage kaitse.► Kui olete toimingu lõpetanud, sulgege kate hoolikalt ja kinnitage kahe riiviga A, et kaitsmekarp oleks korralikult suletud.Allpool kirjeldatud kaitsmed varieeruvad sõltuvalt sõiduki varustusest.
Kaitsme nrTugevus(A)Otstarve
F1425Esi-/tagaklaasipesuri pump.
F1930Esiklaasipuhasti mootor.
F2015Esi-/tagaklaasipesuri pump.
F2215Helisignaal.
F2315Parempoolne kaugtuli.
F2415Vasakpoolne kaugtuli.
12 V aku/tarvikuaku.
Mootori käivitamine teise aku abil ning tühja aku laadimine.
Käivitamise pliiakud
EC O
Akud sisaldavad kahjulikke aineid, nagu
väävelhape ja plii.Akusid tuleb käidelda vastavalt asjakohatele määrustele ja mitte mingil juhul ei tohi neid panna olmeprügi hulka.Viige kaugjuhtpultide patareid ja sõiduki akud vastavasse kogumispunkti.
WARNI NG
Enne aku käsitsemist kaitske oma silmi ja nägu.Tule- ja plahvatusohu vältimiseks tuleb kõik tööd akuga teha hea ventilatsiooniga kohas, eemal lahtisest tulest ja sädemeallikatest.Pärast tööd peske käsi.
Elektrimootor
NOTIC E
Tühi tarvikuakuMootorit pole enam võimalik käivitada ega sõiduakut laadida.
WARNI NG
Ettevaatusabinõud enne tarvikuakuga töötamistValige režiim P, lülitage süüde välja, kontrollige kas mõõdikupaneel kustub ja sõiduk pole vooluvõrguga ühendatud.
WARNI NG
Käivitusabi andmineÄrge kasutage tarvikuakut teise sõiduki käivitamiseks ega teise sõiduki aku laadimiseks.
WARNI NG
Vahetage aku alati samaväärse aku vastu.

249
Tehnilise rikke korral
8

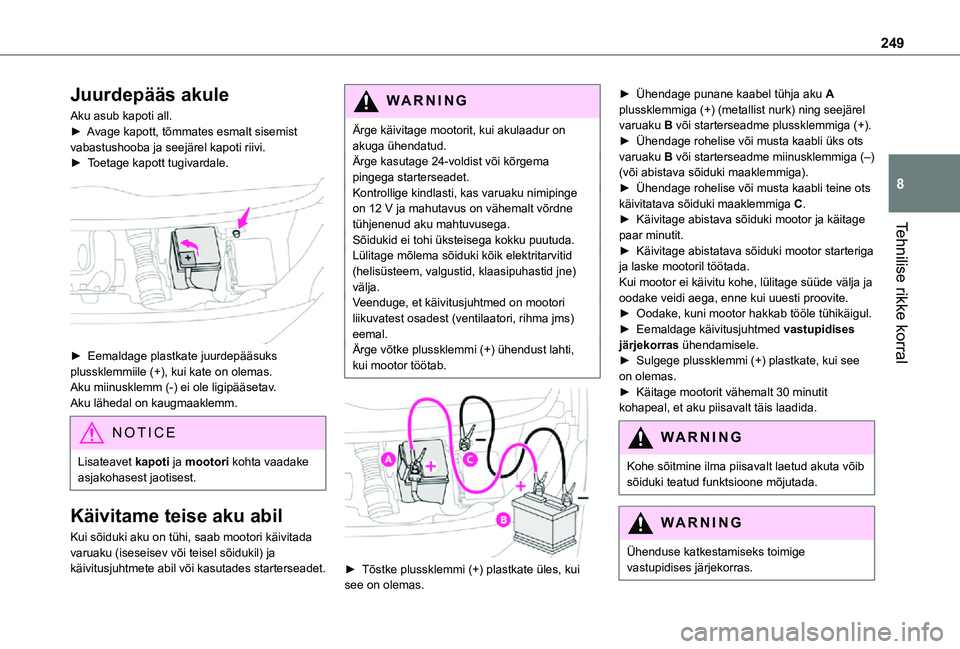

Juurdepääs akule
Aku asub kapoti all.► Avage kapott, tõmmates esmalt sisemist vabastushooba ja seejärel kapoti riivi.► Toetage kapott tugivardale.

► Eemaldage plastkate juurdepääsuks plussklemmiile (+), kui kate on olemas.Aku miinusklemm (-) ei ole ligipääsetav.Aku lähedal on kaugmaaklemm.
NOTIC E
Lisateavet kapoti ja mootori kohta vaadake asjakohasest jaotisest.
Käivitame teise aku abil
Kui sõiduki aku on tühi, saab mootori käivitada
varuaku (iseseisev või teisel sõidukil) ja käivitusjuhtmete abil või kasutades starterseadet.
WARNI NG
Ärge käivitage mootorit, kui akulaadur on akuga ühendatud.Ärge kasutage 24-voldist või kõrgema pingega starterseadet.Kontrollige kindlasti, kas varuaku nimipinge on 12 V ja mahutavus on vähemalt võrdne tühjenenud aku mahtuvusega.Sõidukid ei tohi üksteisega kokku puutuda.Lülitage mõlema sõiduki kõik elektritarvitid (helisüsteem, valgustid, klaasipuhastid jne) välja.Veenduge, et käivitusjuhtmed on mootori liikuvatest osadest (ventilaatori, rihma jms) eemal.Ärge võtke plussklemmi (+) ühendust lahti, kui mootor töötab.


► Tõstke plussklemmi (+) plastkate üles, kui see on olemas.
► Ühendage punane kaabel tühja aku A plussklemmiga (+) (metallist nurk) ning seejärel varuaku B või starterseadme plussklemmiga (+).► Ühendage rohelise või musta kaabli üks ots varuaku B või starterseadme miinusklemmiga (–) (või abistava sõiduki maaklemmiga).► Ühendage rohelise või musta kaabli teine ots käivitatava sõiduki maaklemmiga C.► Käivitage abistava sõiduki mootor ja käitage paar minutit.► Käivitage abistatava sõiduki mootor starteriga ja laske mootoril töötada.Kui mootor ei käivitu kohe, lülitage süüde välja ja oodake veidi aega, enne kui uuesti proovite.► Oodake, kuni mootor hakkab tööle tühikäigul.► Eemaldage käivitusjuhtmed vastupidises järjekorras ühendamisele.► Sulgege plussklemmi (+) plastkate, kui see on olemas.► Käitage mootorit vähemalt 30 minutit kohapeal, et aku piisavalt täis laadida.
WARNI NG
Kohe sõitmine ilma piisavalt laetud akuta võib sõiduki teatud funktsioone mõjutada.
WARNI NG
Ühenduse katkestamiseks toimige vastupidises järjekorras.

250
WARNI NG

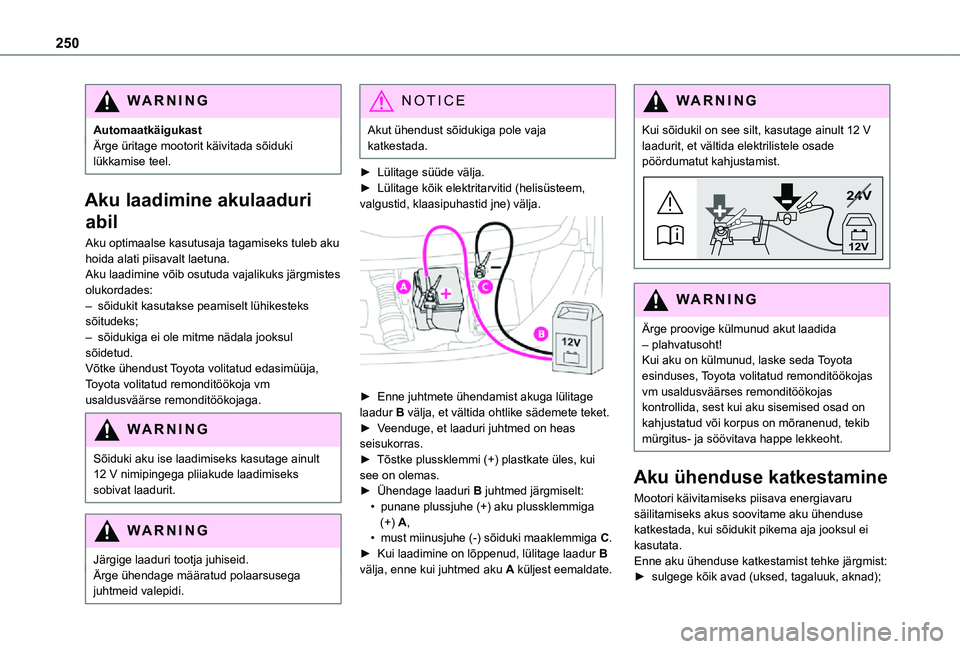

AutomaatkäigukastÄrge üritage mootorit käivitada sõiduki lükkamise teel.
Aku laadimine akulaaduri
abil
Aku optimaalse kasutusaja tagamiseks tuleb aku hoida alati piisavalt laetuna.Aku laadimine võib osutuda vajalikuks järgmistes olukordades:– sõidukit kasutakse peamiselt lühikesteks sõitudeks;– sõidukiga ei ole mitme nädala jooksul sõidetud.Võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
WARNI NG
Sõiduki aku ise laadimiseks kasutage ainult 12 V nimipingega pliiakude laadimiseks sobivat laadurit.
WARNI NG
Järgige laaduri tootja juhiseid.Ärge ühendage määratud polaarsusega juhtmeid valepidi.
NOTIC E
Akut ühendust sõidukiga pole vaja katkestada.
► Lülitage süüde välja.► Lülitage kõik elektritarvitid (helisüsteem, valgustid, klaasipuhastid jne) välja.

► Enne juhtmete ühendamist akuga lülitage laadur B välja, et vältida ohtlike sädemete teket.► Veenduge, et laaduri juhtmed on heas seisukorras.
► Tõstke plussklemmi (+) plastkate üles, kui see on olemas.► Ühendage laaduri B juhtmed järgmiselt:• punane plussjuhe (+) aku plussklemmiga (+) A,• must miinusjuhe (-) sõiduki maaklemmiga C.► Kui laadimine on lõppenud, lülitage laadur B välja, enne kui juhtmed aku A küljest eemaldate.
WARNI NG
Kui sõidukil on see silt, kasutage ainult 12 V laadurit, et vältida elektrilistele osade pöördumatut kahjustamist.
24V
12V
WARNI NG
Ärge proovige külmunud akut laadida – plahvatusoht!Kui aku on külmunud, laske seda Toyota esinduses, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas kontrollida, sest kui aku sisemised osad on kahjustatud või korpus on mõranenud, tekib mürgitus- ja söövitava happe lekkeoht.
Aku ühenduse katkestamine
Mootori käivitamiseks piisava energiavaru säilitamiseks akus soovitame aku ühenduse katkestada, kui sõidukit pikema aja jooksul ei kasutata.Enne aku ühenduse katkestamist tehke järgmist:► sulgege kõik avad (uksed, tagaluuk, aknad);
