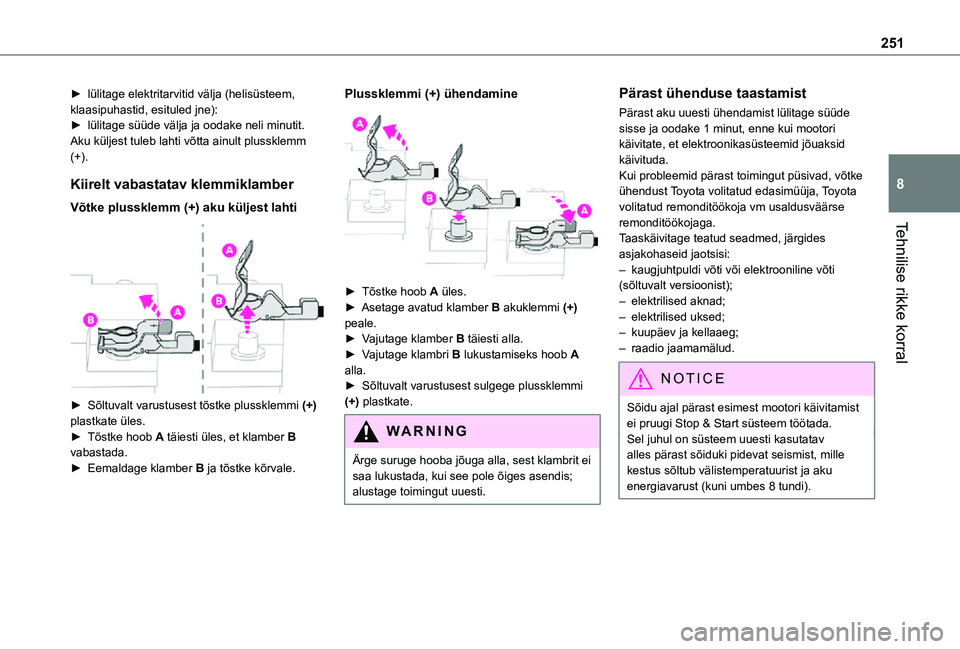

251
Tehnilise rikke korral
8
► lülitage elektritarvitid välja (helisüsteem, klaasipuhastid, esituled jne):► lülitage süüde välja ja oodake neli minutit.Aku küljest tuleb lahti võtta ainult plussklemm (+).
Kiirelt vabastatav klemmiklamber
Võtke plussklemm (+) aku küljest lahti

► Sõltuvalt varustusest tõstke plussklemmi (+) plastkate üles.► Tõstke hoob A täiesti üles, et klamber B
vabastada.► Eemaldage klamber B ja tõstke kõrvale.
Plussklemmi (+) ühendamine

► Tõstke hoob A üles.► Asetage avatud klamber B akuklemmi (+) peale.► Vajutage klamber B täiesti alla.► Vajutage klambri B lukustamiseks hoob A alla.► Sõltuvalt varustusest sulgege plussklemmi (+) plastkate.
WARNI NG
Ärge suruge hooba jõuga alla, sest klambrit ei saa lukustada, kui see pole õiges asendis; alustage toimingut uuesti.
Pärast ühenduse taastamist
Pärast aku uuesti ühendamist lülitage süüde sisse ja oodake 1 minut, enne kui mootori käivitate, et elektroonikasüsteemid jõuaksid käivituda.Kui probleemid pärast toimingut püsivad, võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.Taaskäivitage teatud seadmed, järgides asjakohaseid jaotsisi:– kaugjuhtpuldi võti või elektrooniline võti (sõltuvalt versioonist);– elektrilised aknad;– elektrilised uksed;– kuupäev ja kellaaeg;– raadio jaamamälud.
NOTIC E
Sõidu ajal pärast esimest mootori käivitamist ei pruugi Stop & Start süsteem töötada.Sel juhul on süsteem uuesti kasutatav
alles pärast sõiduki pidevat seismist, mille kestus sõltub välistemperatuurist ja aku energiavarust (kuni umbes 8 tundi).

252
Pukseerimine
Selle või mõne teise sõiduki pukseerimine eemaldatava mehaanilise seadme abil.
NOTIC E
Üldisi soovitusiJärgige asukohamaal kehtivaid nõudeid.Veenduge, et veduki mass on suurem kui veetava sõiduki mass.Juht peab viibima pukseeritava sõiduki roolis ja tal peab olema kehtiv juhiluba.Kui pukseeritava sõiduki kõik neli ratast on maas, kasutage asjakohase heakskiiduga jäika haakelatti, mitte köit ega rihma.Pukseeriv sõiduk peab hakkama liikuma sujuvalt.Kui pukseeritava sõiduki mootor ei tööta, siis selle piduri- ja roolivõimendi ei toimi.
WARNI NG
Kutsuge appi professionaalset puksiir, kui:– rike on juhtunud kiirteel või põhiteel;– käigukasti ei saa lülitada vabakäigule, rooli ei saa lukust lahti või seisupidurit vabastada;– automaatkäigukastiga sõidukit ei saa pukseerida töötava mootoriga;– sõidukit tuleb pukseerida kahel rattal;– sõiduk on nelikveoline;– jäika veolatti pole saadaval.
WARNI NG
Enne sõiduki pukseerimist tuleb selle jõuülekanne seada vabakäigurežiimi.Lisateavet vabakäigu kohta vaadake asjakohasest jaotisest.
NOTIC E
ElektrimootorElektrisõidukit ei saa mingil juhul kasutada teise sõiduki pukseerimiseks.Seda võib siiski kasutada näiteks roopast väljatõmbamiseks.
WARNI NG
Manuaalkäigukasti korral seadke käigukang vabakäigule.Automaatkäigukasti korral seadke käigukang asendisse N.Selle juhise eiramine võib kaasa tuua pidurisüsteemi osade kahjustuse ja pidurivõimendi mittetöötamise, kui mootor taas käivitatakse.
Piirangud pukseerimisel
Sõiduki(mootor/käigukast)Esirattad maasTagarattad maasPuksiir4 ratast maas, jäiga haakelatiga
Sisepõlemismootor/manuaal







Sisepõlemismootor/automaat







Elektrisõiduk

253
Tehnilise rikke korral
8
NOTIC E
Aku või elektrilise seisupiduri rikke korral tuleb kutsuda professionaalne puksiir (välja arvatud manuaalkäigukasti korral).

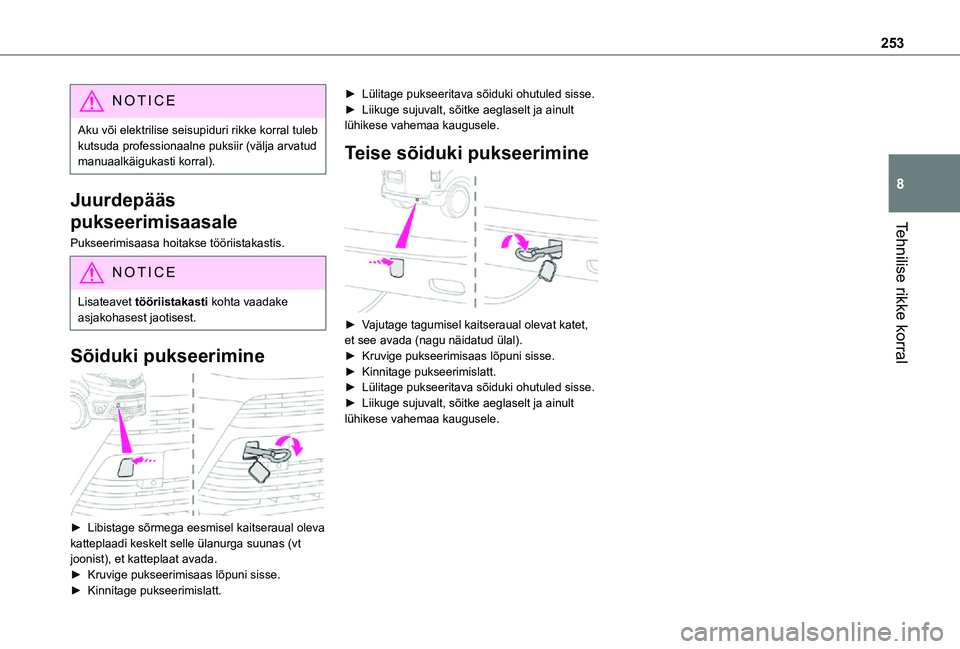

Juurdepääs
pukseerimisaasale
Pukseerimisaasa hoitakse tööriistakastis.
NOTIC E
Lisateavet tööriistakasti kohta vaadake asjakohasest jaotisest.
Sõiduki pukseerimine

► Libistage sõrmega eesmisel kaitseraual oleva katteplaadi keskelt selle ülanurga suunas (vt joonist), et katteplaat avada.► Kruvige pukseerimisaas lõpuni sisse.► Kinnitage pukseerimislatt.
► Lülitage pukseeritava sõiduki ohutuled sisse.► Liikuge sujuvalt, sõitke aeglaselt ja ainult lühikese vahemaa kaugusele.
Teise sõiduki pukseerimine

► Vajutage tagumisel kaitseraual olevat katet, et see avada (nagu näidatud ülal).► Kruvige pukseerimisaas lõpuni sisse.► Kinnitage pukseerimislatt.► Lülitage pukseeritava sõiduki ohutuled sisse.► Liikuge sujuvalt, sõitke aeglaselt ja ainult lühikese vahemaa kaugusele.

254

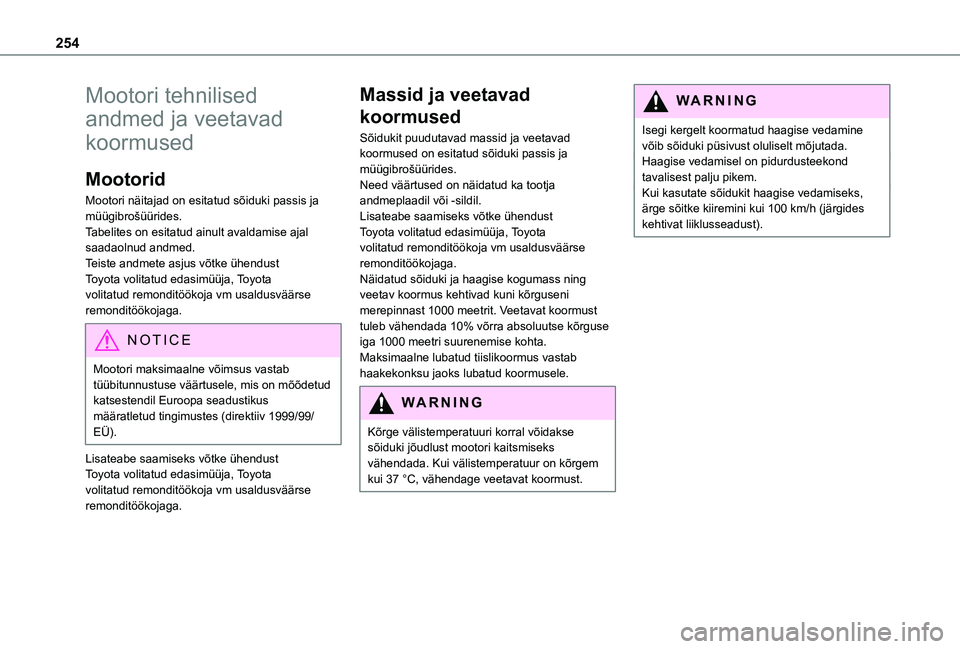

Mootori tehnilised
andmed ja veetavad
koormused
Mootorid
Mootori näitajad on esitatud sõiduki passis ja müügibrošüürides.Tabelites on esitatud ainult avaldamise ajal saadaolnud andmed.Teiste andmete asjus võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
NOTIC E
Mootori maksimaalne võimsus vastab tüübitunnustuse väärtusele, mis on mõõdetud katsestendil Euroopa seadustikus määratletud tingimustes (direktiiv 1999/99/EÜ).
Lisateabe saamiseks võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
Massid ja veetavad
koormused
Sõidukit puudutavad massid ja veetavad koormused on esitatud sõiduki passis ja müügibrošüürides.Need väärtused on näidatud ka tootja andmeplaadil või -sildil.Lisateabe saamiseks võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.Näidatud sõiduki ja haagise kogumass ning veetav koormus kehtivad kuni kõrguseni merepinnast 1000 meetrit. Veetavat koormust tuleb vähendada 10% võrra absoluutse kõrguse iga 1000 meetri suurenemise kohta.Maksimaalne lubatud tiislikoormus vastab haakekonksu jaoks lubatud koormusele.
WARNI NG
Kõrge välistemperatuuri korral võidakse sõiduki jõudlust mootori kaitsmiseks vähendada. Kui välistemperatuur on kõrgem kui 37 °C, vähendage veetavat koormust.
WARNI NG
Isegi kergelt koormatud haagise vedamine võib sõiduki püsivust oluliselt mõjutada.Haagise vedamisel on pidurdusteekond tavalisest palju pikem.Kui kasutate sõidukit haagise vedamiseks, ärge sõitke kiiremini kui 100 km/h (järgides kehtivat liiklusseadust).

255
Tehnilised andmed
9

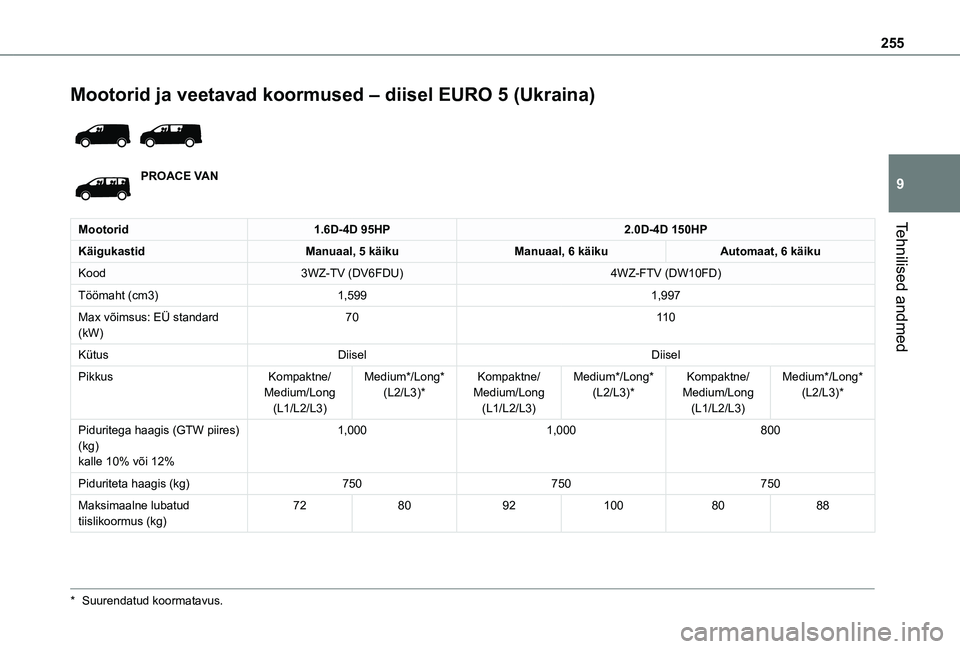

Mootorid ja veetavad koormused – diisel EURO 5 (Ukraina)

PROACE VAN
Mootorid1.6D-4D 95HP2.0D-4D 150HP
KäigukastidManuaal, 5 käikuManuaal, 6 käikuAutomaat, 6 käiku
Kood3WZ-TV (DV6FDU)4WZ-FTV (DW10FD)
Töömaht (cm3)1,5991,997
Max võimsus: EÜ standard (kW)7011 0
KütusDiiselDiisel
PikkusKompaktne/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompaktne/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompaktne/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Piduritega haagis (GTW piires)
(kg)kalle 10% või 12%
1,0001,000800
Piduriteta haagis (kg)750750750
Maksimaalne lubatud tiislikoormus (kg)7280921008088
* Suurendatud koormatavus.

256

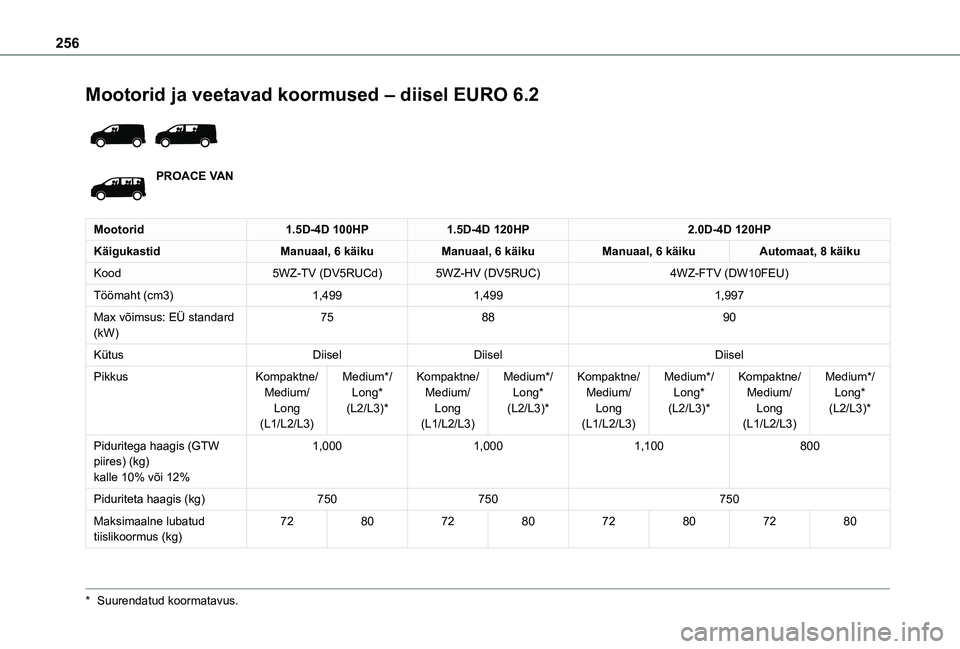

Mootorid ja veetavad koormused – diisel EURO 6.2

PROACE VAN
Mootorid1.5D-4D 100HP1.5D-4D 120HP2.0D-4D 120HP
KäigukastidManuaal, 6 käikuManuaal, 6 käikuManuaal, 6 käikuAutomaat, 8 käiku
Kood5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)4WZ-FTV (DW10FEU)
Töömaht (cm3)1,4991,4991,997
Max võimsus: EÜ standard (kW)758890
KütusDiiselDiiselDiisel
PikkusKompaktne/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktne/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktne/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompaktne/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Piduritega haagis (GTW piires) (kg)kalle 10% või 12%
1,0001,0001,100800
Piduriteta haagis (kg)750750750
Maksimaalne lubatud tiislikoormus (kg)7280728072807280
* Suurendatud koormatavus.

257
Tehnilised andmed
9

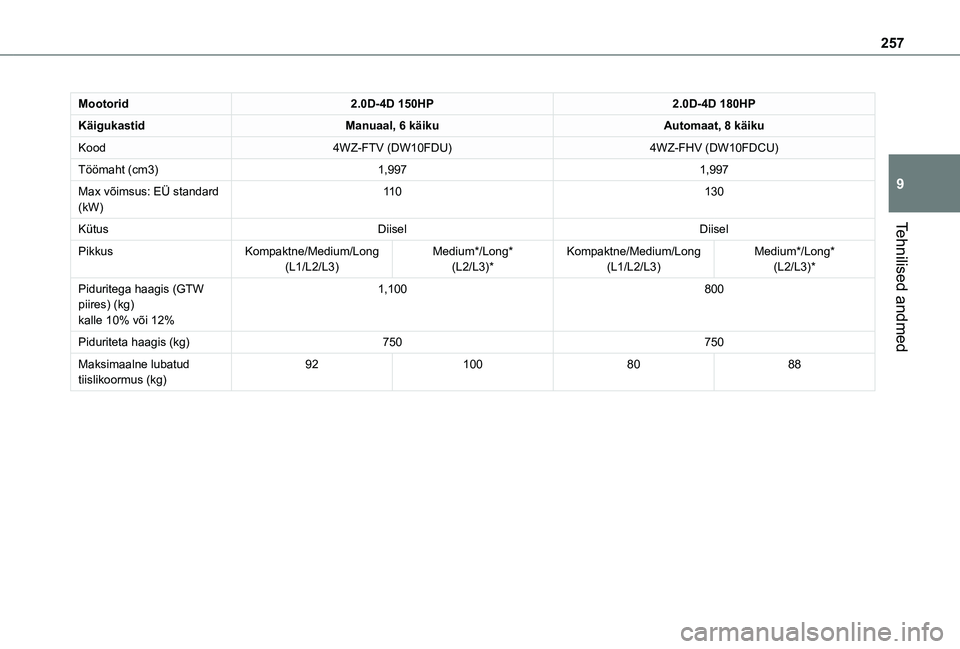

Mootorid2.0D-4D 150HP2.0D-4D 180HP
KäigukastidManuaal, 6 käikuAutomaat, 8 käiku
Kood4WZ-FTV (DW10FDU)4WZ-FHV (DW10FDCU)
Töömaht (cm3)1,9971,997
Max võimsus: EÜ standard (kW)11 0130
KütusDiiselDiisel
PikkusKompaktne/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompaktne/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Piduritega haagis (GTW piires) (kg)kalle 10% või 12%
1,100800
Piduriteta haagis (kg)750750
Maksimaalne lubatud tiislikoormus (kg)921008088

258

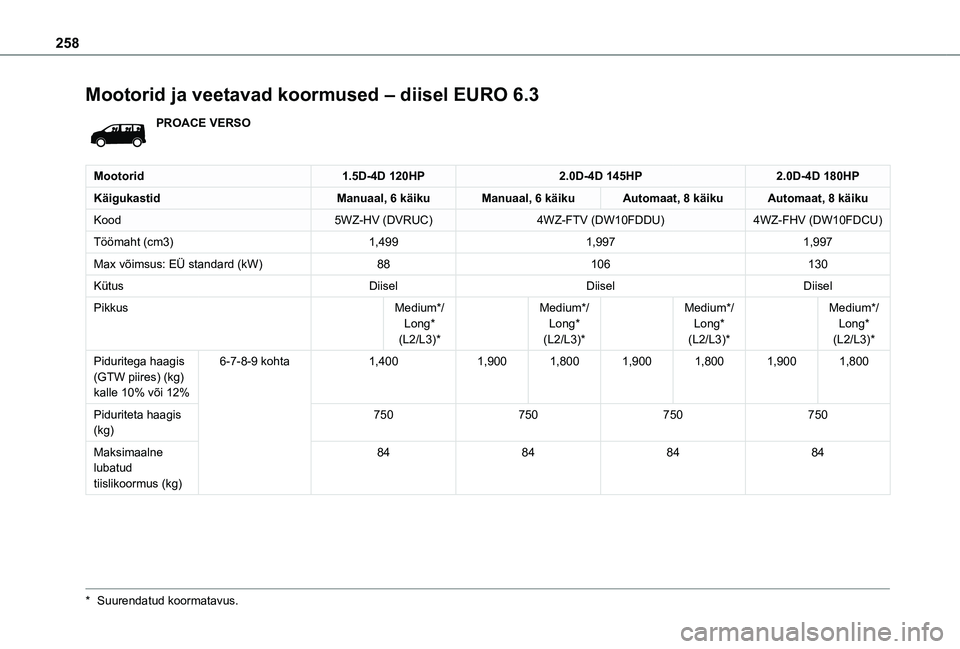

Mootorid ja veetavad koormused – diisel EURO 6.3
PROACE VERSO
Mootorid1.5D-4D 120HP2.0D-4D 145HP2.0D-4D 180HP
KäigukastidManuaal, 6 käikuManuaal, 6 käikuAutomaat, 8 käikuAutomaat, 8 käiku
Kood5WZ-HV (DVRUC)4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Töömaht (cm3)1,4991,9971,997
Max võimsus: EÜ standard (kW)88106130
KütusDiiselDiiselDiisel
PikkusMedium*/Long*(L2/L3)*
Medium*/Long*(L2/L3)*
Medium*/Long*(L2/L3)*
Medium*/Long*(L2/L3)*
Piduritega haagis (GTW piires) (kg)kalle 10% või 12%
6-7-8-9 kohta1,4001,9001,8001,9001,8001,9001,800
Piduriteta haagis (kg)750750750750
Maksimaalne lubatud tiislikoormus (kg)
84848484
* Suurendatud koormatavus.

259
Tehnilised andmed
9

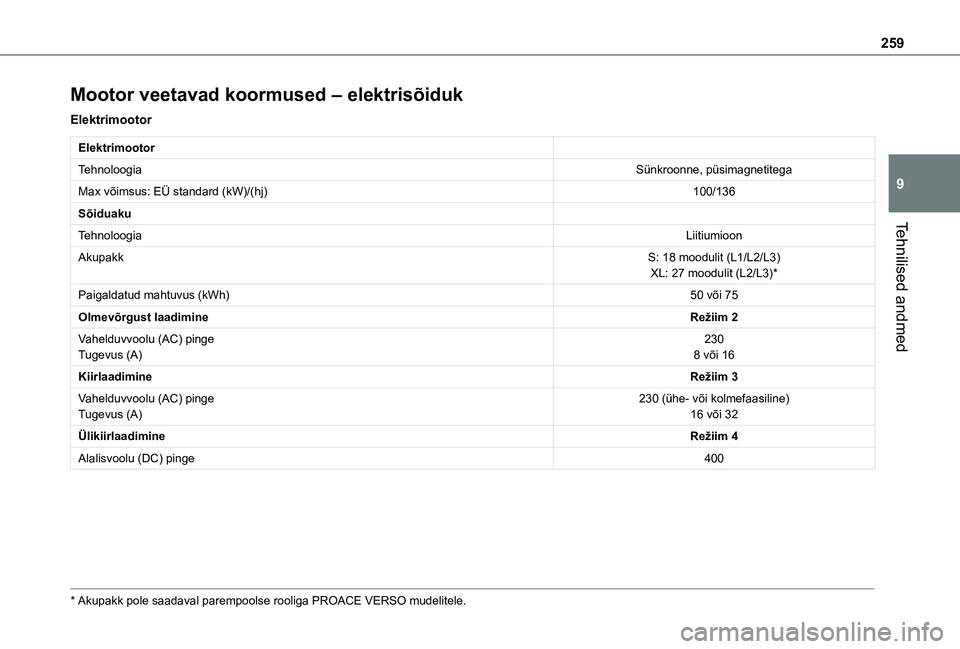

Mootor veetavad koormused – elektrisõiduk
Elektrimootor
Elektrimootor
TehnoloogiaSünkroonne, püsimagnetitega
Max võimsus: EÜ standard (kW)/(hj)100/136
Sõiduaku
TehnoloogiaLiitiumioon
AkupakkS: 18 moodulit (L1/L2/L3)XL: 27 moodulit (L2/L3)*
Paigaldatud mahtuvus (kWh)50 või 75
Olmevõrgust laadimineRežiim 2
Vahelduvvoolu (AC) pingeTugevus (A)2308 või 16
KiirlaadimineRežiim 3
Vahelduvvoolu (AC) pingeTugevus (A)230 (ühe- või kolmefaasiline)16 või 32
ÜlikiirlaadimineRežiim 4
Alalisvoolu (DC) pinge400
* Akupakk pole saadaval parempoolse rooliga PROACE VERSO mudelitele.

260

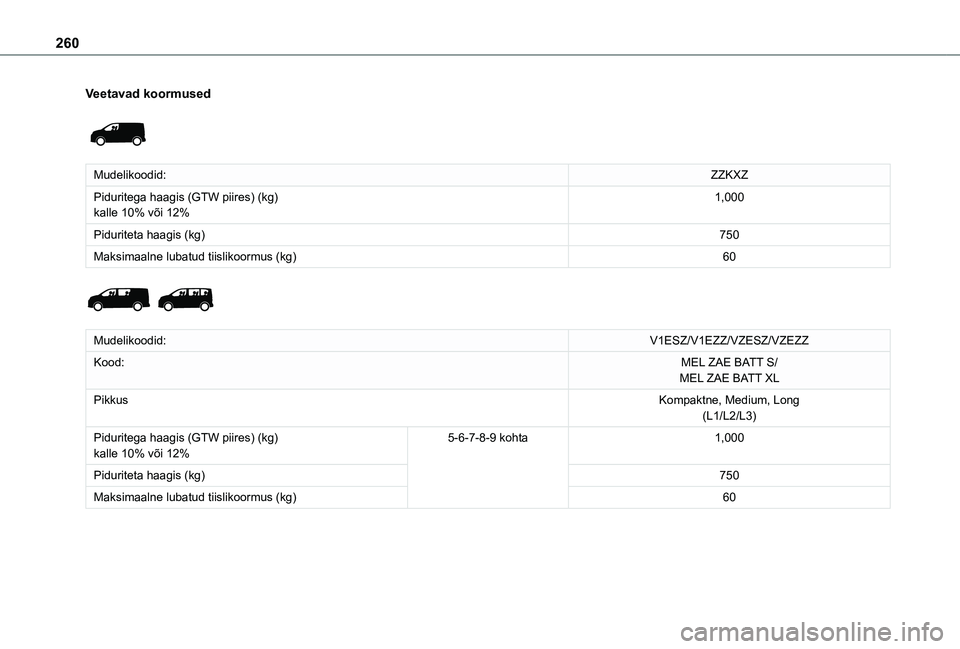

Veetavad koormused

Mudelikoodid:ZZKXZ
Piduritega haagis (GTW piires) (kg)kalle 10% või 12%1,000
Piduriteta haagis (kg)750
Maksimaalne lubatud tiislikoormus (kg)60

Mudelikoodid:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kood:MEL ZAE BATT S/MEL ZAE BATT XL
PikkusKompaktne, Medium, Long(L1/L2/L3)
Piduritega haagis (GTW piires) (kg)kalle 10% või 12%5-6-7-8-9 kohta1,000
Piduriteta haagis (kg)750
Maksimaalne lubatud tiislikoormus (kg)60
