TOYOTA PROACE EV 2021 Lietošanas Instrukcija (in Latvian)

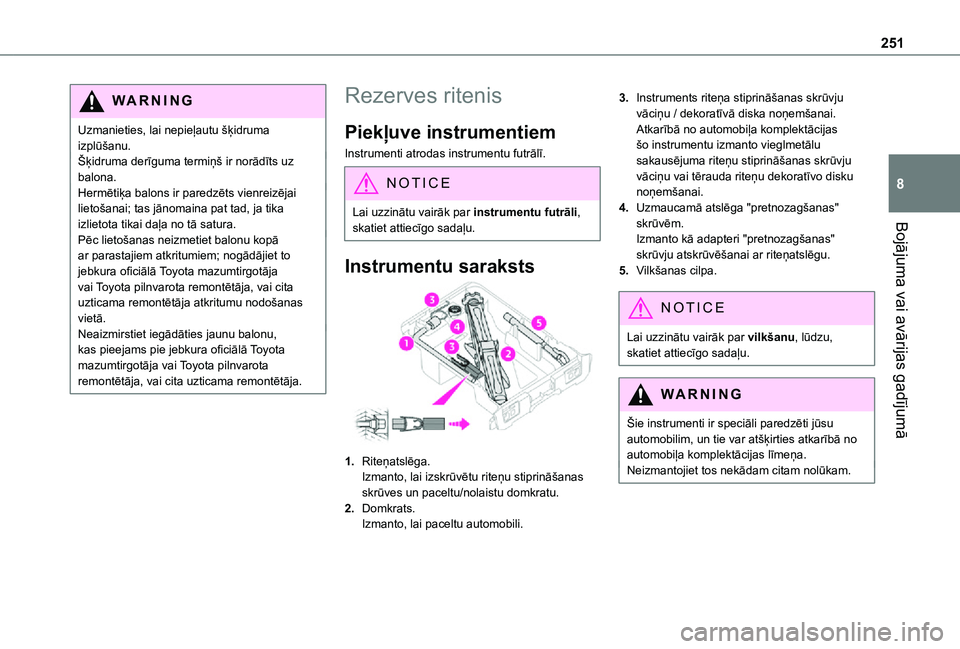

251
Bojājuma vai avārijas gadījumā
8
WARNI NG
Uzmanieties, lai nepieļautu šķidruma izplūšanu.Šķidruma derīguma termiņš ir norādīts uz balona.Hermētiķa balons ir paredzēts vienreizējai lietošanai; tas jānomaina pat tad, ja tika izlietota tikai daļa no tā satura.Pēc lietošanas neizmetiet balonu kopā ar parastajiem atkritumiem; nogādājiet to jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja atkritumu nodošanas vietā.Neaizmirstiet iegādāties jaunu balonu, kas pieejams pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.
Rezerves ritenis
Piekļuve instrumentiem
Instrumenti atrodas instrumentu futrālī.
NOTIC E
Lai uzzinātu vairāk par instrumentu futrāli, skatiet attiecīgo sadaļu.
Instrumentu saraksts
1.Riteņatslēga.Izmanto, lai izskrūvētu riteņu stiprināšanas skrūves un paceltu/nolaistu domkratu.
2.Domkrats.Izmanto, lai paceltu automobili.
3.Instruments riteņa stiprināšanas skrūvju vāciņu / dekoratīvā diska noņemšanai.Atkarībā no automobiļa komplektācijas šo instrumentu izmanto vieglmetālu sakausējuma riteņu stiprināšanas skrūvju vāciņu vai tērauda riteņu dekoratīvo disku noņemšanai.
4.Uzmaucamā atslēga "pretnozagšanas" skrūvēm.Izmanto kā adapteri "pretnozagšanas"
skrūvju atskrūvēšanai ar riteņatslēgu.
5.Vilkšanas cilpa.
NOTIC E
Lai uzzinātu vairāk par vilkšanu, lūdzu, skatiet attiecīgo sadaļu.
WARNI NG
Šie instrumenti ir speciāli paredzēti jūsu automobilim, un tie var atšķirties atkarībā no automobiļa komplektācijas līmeņa.Neizmantojiet tos nekādam citam nolūkam.

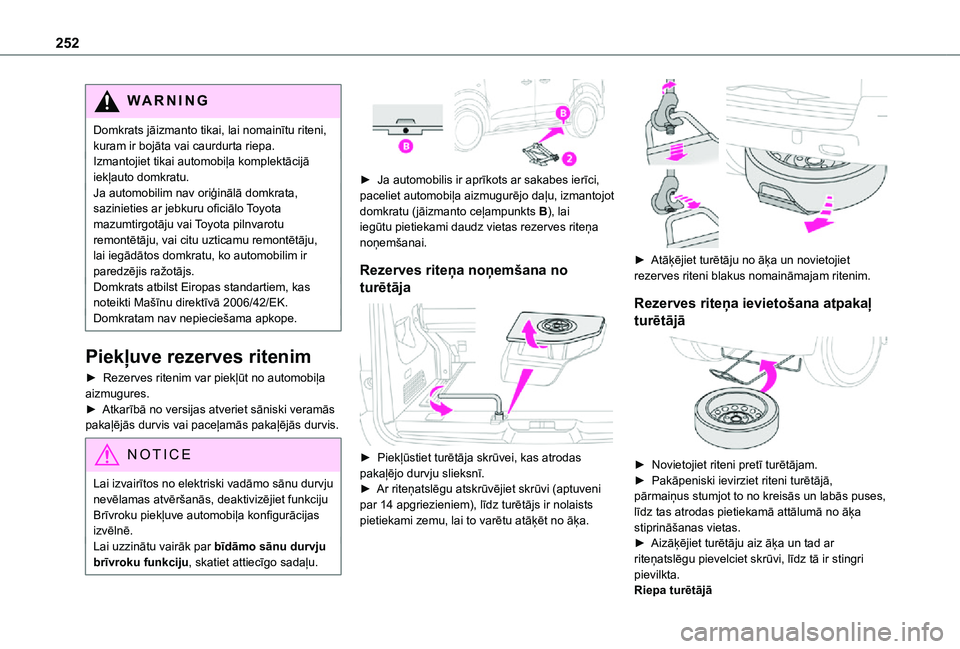

252
WARNI NG
Domkrats jāizmanto tikai, lai nomainītu riteni, kuram ir bojāta vai caurdurta riepa.Izmantojiet tikai automobiļa komplektācijā iekļauto domkratu.Ja automobilim nav oriģinālā domkrata, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju, lai iegādātos domkratu, ko automobilim ir paredzējis ražotājs.Domkrats atbilst Eiropas standartiem, kas noteikti Mašīnu direktīvā 2006/42/EK.Domkratam nav nepieciešama apkope.
Piekļuve rezerves ritenim
► Rezerves ritenim var piekļūt no automobiļa aizmugures.► Atkarībā no versijas atveriet sāniski veramās pakaļējās durvis vai paceļamās pakaļējās durvis.
NOTIC E
Lai izvairītos no elektriski vadāmo sānu durvju nevēlamas atvēršanās, deaktivizējiet funkciju Brīvroku piekļuve automobiļa konfigurācijas izvēlnē.Lai uzzinātu vairāk par bīdāmo sānu durvju brīvroku funkciju, skatiet attiecīgo sadaļu.


► Ja automobilis ir aprīkots ar sakabes ierīci, paceliet automobiļa aizmugurējo daļu, izmantojot domkratu (jāizmanto ceļampunkts B), lai iegūtu pietiekami daudz vietas rezerves riteņa noņemšanai.
Rezerves riteņa noņemšana no
turētāja

► Piekļūstiet turētāja skrūvei, kas atrodas pakaļējo durvju slieksnī.► Ar riteņatslēgu atskrūvējiet skrūvi (aptuveni par 14 apgriezieniem), līdz turētājs ir nolaists pietiekami zemu, lai to varētu atāķēt no āķa.

► Atāķējiet turētāju no āķa un novietojiet rezerves riteni blakus nomaināmajam ritenim.
Rezerves riteņa ievietošana atpakaļ
turētājā

► Novietojiet riteni pretī turētājam.► Pakāpeniski ievirziet riteni turētājā, pārmaiņus stumjot to no kreisās un labās puses, līdz tas atrodas pietiekamā attālumā no āķa stiprināšanas vietas.► Aizāķējiet turētāju aiz āķa un tad ar riteņatslēgu pievelciet skrūvi, līdz tā ir stingri pievilkta.Riepa turētājā

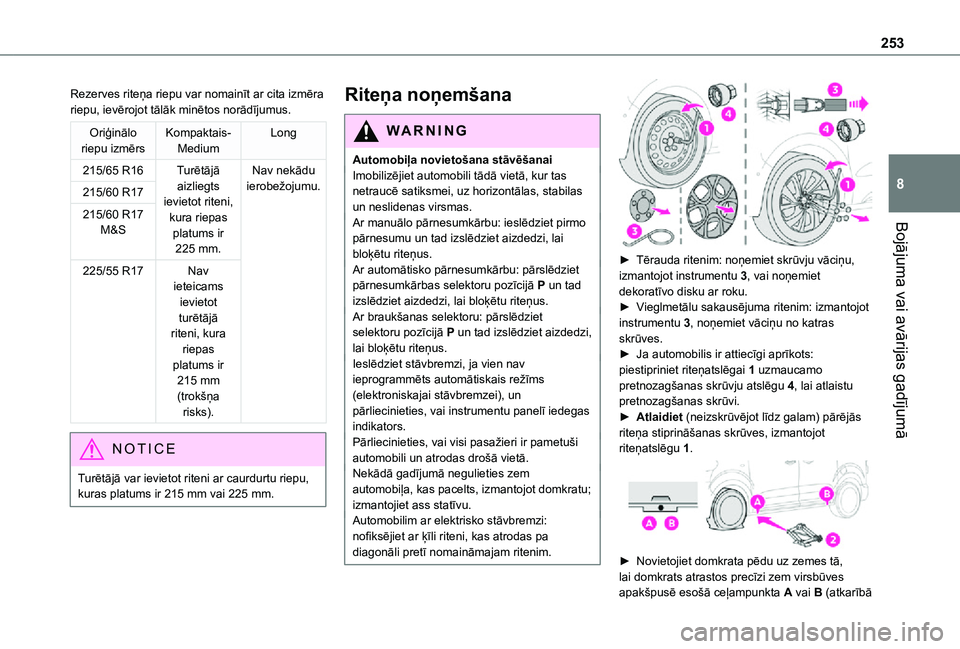

253
Bojājuma vai avārijas gadījumā
8
Rezerves riteņa riepu var nomainīt ar cita izmēra riepu, ievērojot tālāk minētos norādījumus.
Oriģinālo riepu izmērsKompaktais-MediumLong
215/65 R16Turētājā aizliegts ievietot riteni, kura riepas platums ir
225 mm.
Nav nekādu ierobežojumu.215/60 R17
215/60 R17 M&S
225/55 R17Nav ieteicams ievietot turētājā riteni, kura riepas platums ir 215 mm (trokšņa risks).
NOTIC E
Turētājā var ievietot riteni ar caurdurtu riepu, kuras platums ir 215 mm vai 225 mm.
Riteņa noņemšana
WARNI NG
Automobiļa novietošana stāvēšanaiImobilizējiet automobili tādā vietā, kur tas netraucē satiksmei, uz horizontālas, stabilas un neslidenas virsmas.Ar manuālo pārnesumkārbu: ieslēdziet pirmo pārnesumu un tad izslēdziet aizdedzi, lai bloķētu riteņus.Ar automātisko pārnesumkārbu: pārslēdziet pārnesumkārbas selektoru pozīcijā P un tad izslēdziet aizdedzi, lai bloķētu riteņus. Ar braukšanas selektoru: pārslēdziet selektoru pozīcijā P un tad izslēdziet aizdedzi, lai bloķētu riteņus.Ieslēdziet stāvbremzi, ja vien nav ieprogrammēts automātiskais režīms (elektroniskajai stāvbremzei), un pārliecinieties, vai instrumentu panelī iedegas indikators.Pārliecinieties, vai visi pasažieri ir pametuši
automobili un atrodas drošā vietā.Nekādā gadījumā negulieties zem automobiļa, kas pacelts, izmantojot domkratu; izmantojiet ass statīvu.Automobilim ar elektrisko stāvbremzi: nofiksējiet ar ķīli riteni, kas atrodas pa diagonāli pretī nomaināmajam ritenim.


► Tērauda ritenim: noņemiet skrūvju vāciņu, izmantojot instrumentu 3, vai noņemiet dekoratīvo disku ar roku.► Vieglmetālu sakausējuma ritenim: izmantojot instrumentu 3, noņemiet vāciņu no katras skrūves.► Ja automobilis ir attiecīgi aprīkots: piestipriniet riteņatslēgai 1 uzmaucamo pretnozagšanas skrūvju atslēgu 4, lai atlaistu pretnozagšanas skrūvi.► Atlaidiet (neizskrūvējot līdz galam) pārējās riteņa stiprināšanas skrūves, izmantojot riteņatslēgu 1.

► Novietojiet domkrata pēdu uz zemes tā, lai domkrats atrastos precīzi zem virsbūves apakšpusē esošā ceļampunkta A vai B (atkarībā

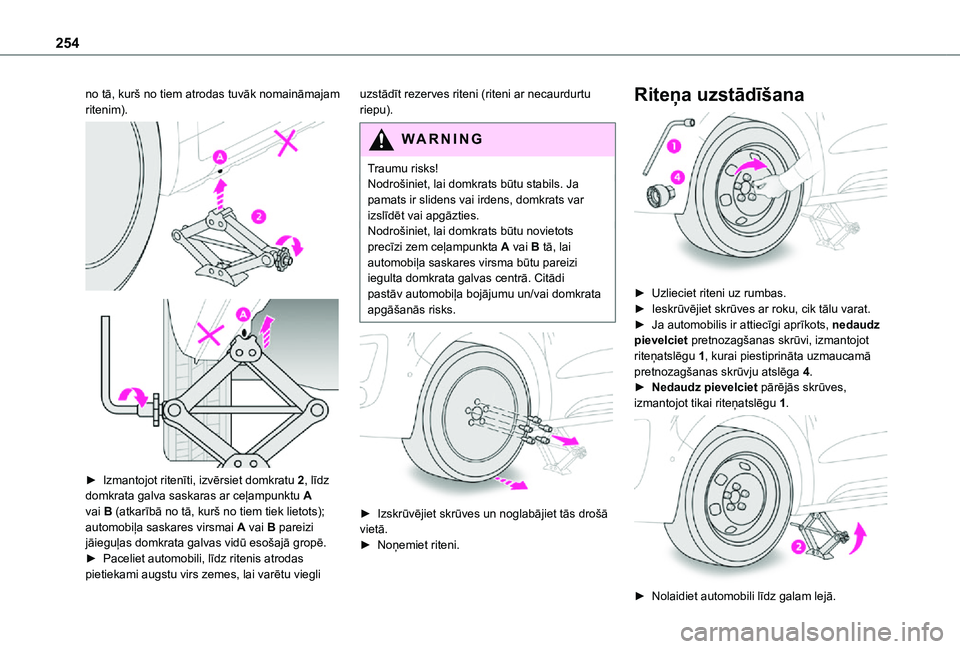

254
no tā, kurš no tiem atrodas tuvāk nomaināmajam ritenim).


► Izmantojot ritenīti, izvērsiet domkratu 2, līdz domkrata galva saskaras ar ceļampunktu A vai B (atkarībā no tā, kurš no tiem tiek lietots); automobiļa saskares virsmai A vai B pareizi jāieguļas domkrata galvas vidū esošajā gropē.
► Paceliet automobili, līdz ritenis atrodas pietiekami augstu virs zemes, lai varētu viegli
uzstādīt rezerves riteni (riteni ar necaurdurtu riepu).
WARNI NG
Traumu risks!Nodrošiniet, lai domkrats būtu stabils. Ja pamats ir slidens vai irdens, domkrats var izslīdēt vai apgāzties.Nodrošiniet, lai domkrats būtu novietots
precīzi zem ceļampunkta A vai B tā, lai automobiļa saskares virsma būtu pareizi iegulta domkrata galvas centrā. Citādi pastāv automobiļa bojājumu un/vai domkrata apgāšanās risks.


► Izskrūvējiet skrūves un noglabājiet tās drošā vietā.
► Noņemiet riteni.
Riteņa uzstādīšana

► Uzlieciet riteni uz rumbas.► Ieskrūvējiet skrūves ar roku, cik tālu varat.► Ja automobilis ir attiecīgi aprīkots, nedaudz pievelciet pretnozagšanas skrūvi, izmantojot riteņatslēgu 1, kurai piestiprināta uzmaucamā pretnozagšanas skrūvju atslēga 4.► Nedaudz pievelciet pārējās skrūves, izmantojot tikai riteņatslēgu 1.

► Nolaidiet automobili līdz galam lejā.

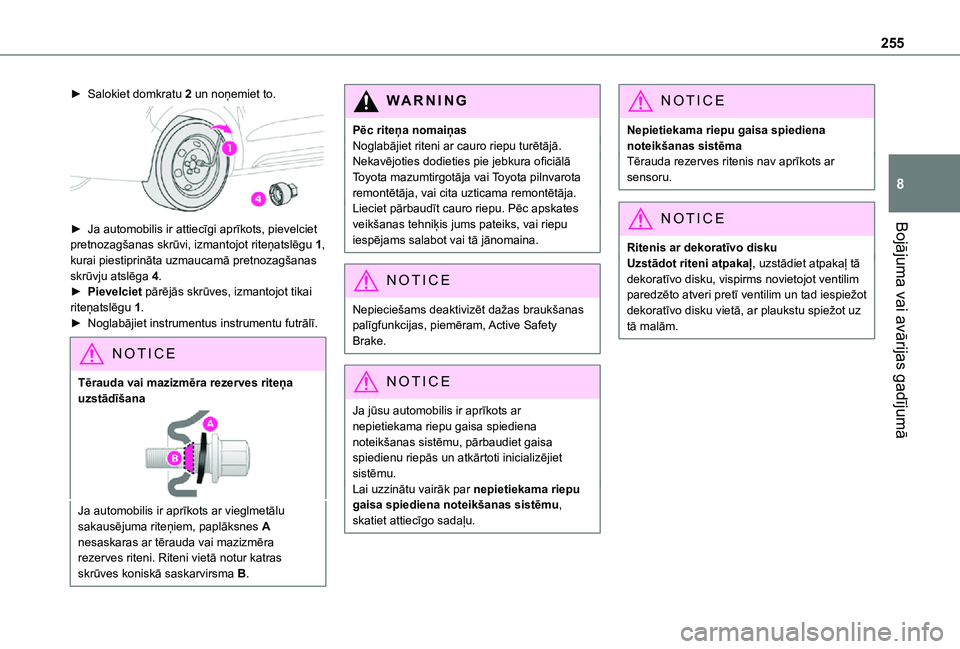

255
Bojājuma vai avārijas gadījumā
8
► Salokiet domkratu 2 un noņemiet to.

► Ja automobilis ir attiecīgi aprīkots, pievelciet pretnozagšanas skrūvi, izmantojot riteņatslēgu 1, kurai piestiprināta uzmaucamā pretnozagšanas skrūvju atslēga 4.► Pievelciet pārējās skrūves, izmantojot tikai riteņatslēgu 1.► Noglabājiet instrumentus instrumentu futrālī.
NOTIC E
Tērauda vai mazizmēra rezerves riteņa uzstādīšana
Ja automobilis ir aprīkots ar vieglmetālu sakausējuma riteņiem, paplāksnes A nesaskaras ar tērauda vai mazizmēra
rezerves riteni. Riteni vietā notur katras skrūves koniskā saskarvirsma B.
WARNI NG
Pēc riteņa nomaiņasNoglabājiet riteni ar cauro riepu turētājā.Nekavējoties dodieties pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.Lieciet pārbaudīt cauro riepu. Pēc apskates veikšanas tehniķis jums pateiks, vai riepu iespējams salabot vai tā jānomaina.
NOTIC E
Nepieciešams deaktivizēt dažas braukšanas palīgfunkcijas, piemēram, Active Safety Brake.
NOTIC E
Ja jūsu automobilis ir aprīkots ar nepietiekama riepu gaisa spiediena noteikšanas sistēmu, pārbaudiet gaisa spiedienu riepās un atkārtoti inicializējiet sistēmu.Lai uzzinātu vairāk par nepietiekama riepu gaisa spiediena noteikšanas sistēmu, skatiet attiecīgo sadaļu.
NOTIC E
Nepietiekama riepu gaisa spiediena noteikšanas sistēmaTērauda rezerves ritenis nav aprīkots ar sensoru.
NOTIC E
Ritenis ar dekoratīvo diskuUzstādot riteni atpakaļ, uzstādiet atpakaļ tā dekoratīvo disku, vispirms novietojot ventilim paredzēto atveri pretī ventilim un tad iespiežot dekoratīvo disku vietā, ar plaukstu spiežot uz tā malām.

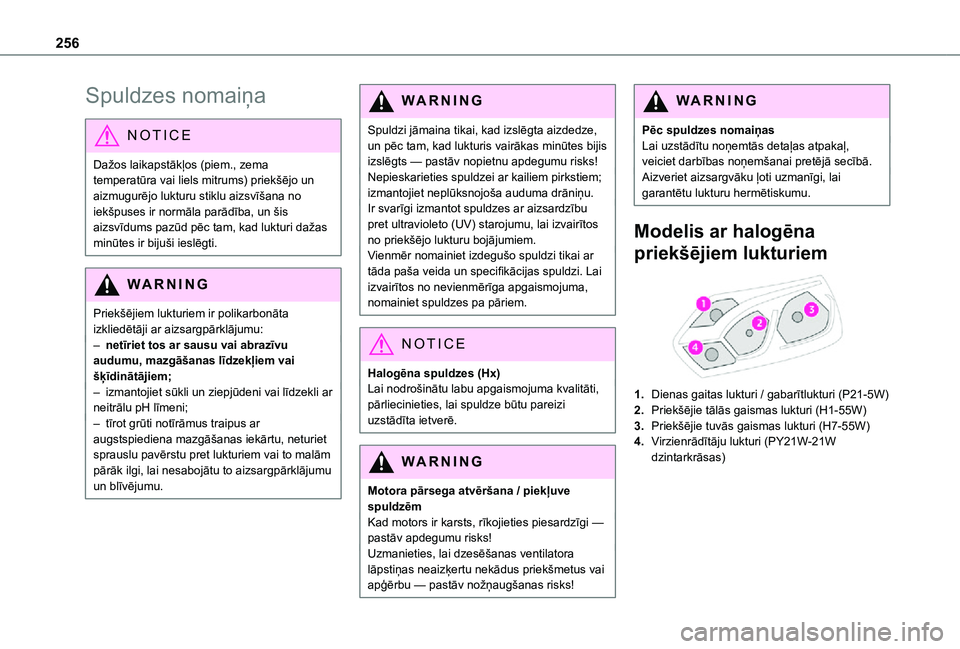

256
Spuldzes nomaiņa
NOTIC E
Dažos laikapstākļos (piem., zema temperatūra vai liels mitrums) priekšējo un aizmugurējo lukturu stiklu aizsvīšana no iekšpuses ir normāla parādība, un šis aizsvīdums pazūd pēc tam, kad lukturi dažas minūtes ir bijuši ieslēgti.
WARNI NG
Priekšējiem lukturiem ir polikarbonāta izkliedētāji ar aizsargpārklājumu:– netīriet tos ar sausu vai abrazīvu audumu, mazgāšanas līdzekļiem vai šķīdinātājiem;– izmantojiet sūkli un ziepjūdeni vai līdzekli ar neitrālu pH līmeni;– tīrot grūti notīrāmus traipus ar augstspiediena mazgāšanas iekārtu, neturiet
sprauslu pavērstu pret lukturiem vai to malām pārāk ilgi, lai nesabojātu to aizsargpārklājumu un blīvējumu.
WARNI NG
Spuldzi jāmaina tikai, kad izslēgta aizdedze, un pēc tam, kad lukturis vairākas minūtes bijis izslēgts — pastāv nopietnu apdegumu risks!Nepieskarieties spuldzei ar kailiem pirkstiem; izmantojiet neplūksnojoša auduma drāniņu.Ir svarīgi izmantot spuldzes ar aizsardzību pret ultravioleto (UV) starojumu, lai izvairītos no priekšējo lukturu bojājumiem.Vienmēr nomainiet izdegušo spuldzi tikai ar tāda paša veida un specifikācijas spuldzi. Lai izvairītos no nevienmērīga apgaismojuma, nomainiet spuldzes pa pāriem.
NOTIC E
Halogēna spuldzes (Hx)Lai nodrošinātu labu apgaismojuma kvalitāti, pārliecinieties, lai spuldze būtu pareizi uzstādīta ietverē.
WARNI NG
Motora pārsega atvēršana / piekļuve spuldzēmKad motors ir karsts, rīkojieties piesardzīgi — pastāv apdegumu risks!Uzmanieties, lai dzesēšanas ventilatora lāpstiņas neaizķertu nekādus priekšmetus vai apģērbu — pastāv nožņaugšanas risks!
WARNI NG
Pēc spuldzes nomaiņasLai uzstādītu noņemtās detaļas atpakaļ, veiciet darbības noņemšanai pretējā secībā.Aizveriet aizsargvāku ļoti uzmanīgi, lai garantētu lukturu hermētiskumu.
Modelis ar halogēna
priekšējiem lukturiem

1.Dienas gaitas lukturi / gabarītlukturi (P21-5W)
2.Priekšējie tālās gaismas lukturi (H1-55W)
3.Priekšējie tuvās gaismas lukturi (H7-55W)
4.Virzienrādītāju lukturi (PY21W-21W
dzintarkrāsas)

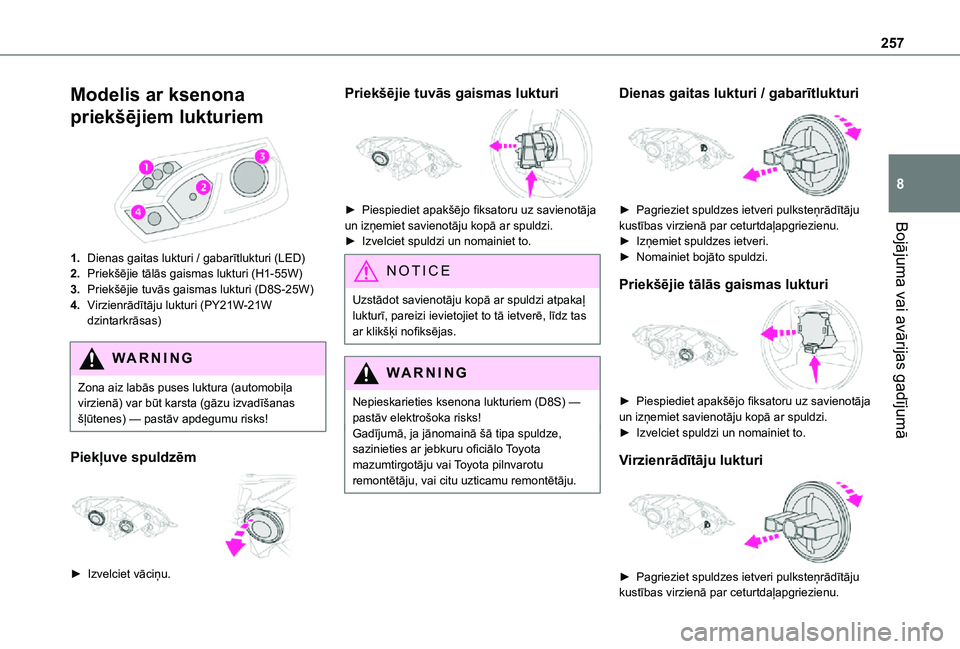

257
Bojājuma vai avārijas gadījumā
8
Modelis ar ksenona
priekšējiem lukturiem

1.Dienas gaitas lukturi / gabarītlukturi (LED)
2.Priekšējie tālās gaismas lukturi (H1-55W)
3.Priekšējie tuvās gaismas lukturi (D8S-25W)
4.Virzienrādītāju lukturi (PY21W-21W dzintarkrāsas)
WARNI NG
Zona aiz labās puses luktura (automobiļa virzienā) var būt karsta (gāzu izvadīšanas šļūtenes) — pastāv apdegumu risks!
Piekļuve spuldzēm

► Izvelciet vāciņu.
Priekšējie tuvās gaismas lukturi

► Piespiediet apakšējo fiksatoru uz savienotāja un izņemiet savienotāju kopā ar spuldzi.► Izvelciet spuldzi un nomainiet to.
NOTIC E
Uzstādot savienotāju kopā ar spuldzi atpakaļ lukturī, pareizi ievietojiet to tā ietverē, līdz tas ar klikšķi nofiksējas.
WARNI NG
Nepieskarieties ksenona lukturiem (D8S) — pastāv elektrošoka risks!Gadījumā, ja jānomainā šā tipa spuldze, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
Dienas gaitas lukturi / gabarītlukturi

► Pagrieziet spuldzes ietveri pulksteņrādītāju kustības virzienā par ceturtdaļapgriezienu.► Izņemiet spuldzes ietveri.► Nomainiet bojāto spuldzi.
Priekšējie tālās gaismas lukturi

► Piespiediet apakšējo fiksatoru uz savienotāja un izņemiet savienotāju kopā ar spuldzi. ► Izvelciet spuldzi un nomainiet to.
Virzienrādītāju lukturi

► Pagrieziet spuldzes ietveri pulksteņrādītāju kustības virzienā par ceturtdaļapgriezienu.

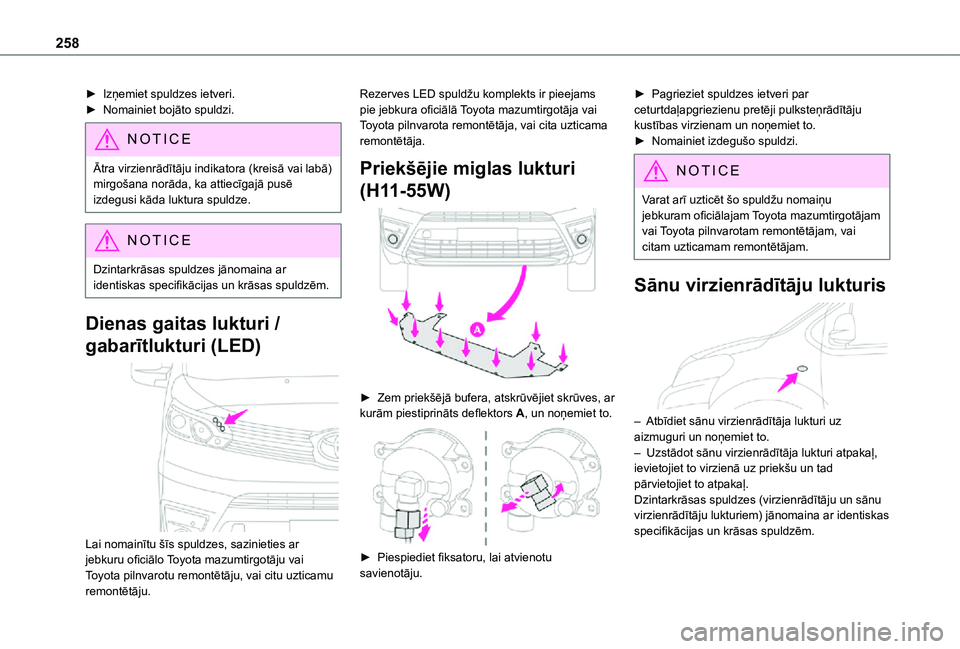

258
► Izņemiet spuldzes ietveri.► Nomainiet bojāto spuldzi.
NOTIC E
Ātra virzienrādītāju indikatora (kreisā vai labā) mirgošana norāda, ka attiecīgajā pusē izdegusi kāda luktura spuldze.
NOTIC E
Dzintarkrāsas spuldzes jānomaina ar identiskas specifikācijas un krāsas spuldzēm.
Dienas gaitas lukturi /
gabarītlukturi (LED)

Lai nomainītu šīs spuldzes, sazinieties ar
jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
Rezerves LED spuldžu komplekts ir pieejams pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.
Priekšējie miglas lukturi
(H11-55W)

► Zem priekšējā bufera, atskrūvējiet skrūves, ar kurām piestiprināts deflektors A, un noņemiet to.

► Piespiediet fiksatoru, lai atvienotu savienotāju.
► Pagrieziet spuldzes ietveri par ceturtdaļapgriezienu pretēji pulksteņrādītāju kustības virzienam un noņemiet to.► Nomainiet izdegušo spuldzi.
NOTIC E
Varat arī uzticēt šo spuldžu nomaiņu jebkuram oficiālajam Toyota mazumtirgotājam vai Toyota pilnvarotam remontētājam, vai
citam uzticamam remontētājam.
Sānu virzienrādītāju lukturis

– Atbīdiet sānu virzienrādītāja lukturi uz aizmuguri un noņemiet to.– Uzstādot sānu virzienrādītāja lukturi atpakaļ, ievietojiet to virzienā uz priekšu un tad pārvietojiet to atpakaļ.Dzintarkrāsas spuldzes (virzienrādītāju un sānu virzienrādītāju lukturiem) jānomaina ar identiskas specifikācijas un krāsas spuldzēm.

259
Bojājuma vai avārijas gadījumā
8
Aizmugurējie lukturi

1.Bremžu lukturi / gabarītlukturi (P21/5W-21/5W)
2.Virzienrādītāju lukturi (PY21W-21W dzintarkrāsas)
3.Atpakaļgaitas lukturi (P21W-21W)
4.Miglas lukturi / gabarītlukturi (P21/4W-21/4W)
NOTIC E
Automobilim ar iekšējo apdari: uzticiet šo darbu jebkuram oficiālajam Toyota mazumtirgotājam vai Toyota pilnvarotam remontētājam, vai citam uzticamam remontētājam.
► Atrodiet bojāto spuldzi un tad atkarībā no versijas atveriet sāniski veramās vai paceļamās pakaļējās durvis.

► Automobilim ar sāniski veramajām pakaļējām durvīm: no ārpuses atskrūvējiet 2 stiprināšanas skrūves.► Automobilim ar paceļamajām pakaļējām durvīm: no ārpuses atspiediet vaļā plastmasas apdari un sagrieziet to uz āru, lai to noņemtu. Pēc tam atskrūvējiet 2 stiprināšanas skrūves.

► No iekšpuses un atkarībā no versijas noņemiet ventilācijas restes.► Pieturot lukturi vietā, piespiediet iekšpusē esošo fiksatoru un tad uzmanīgi noņemiet lukturi.► Atvienojiet elektrisko savienotāju.

► Nedaudz atpletiet 3 fikstorus un izvelciet spuldžu ietveri.► Izņemiet bojāto spuldzi, viegli iespiežot to uz iekšu un tad pagriežot par ceturtdaļapgriezienu pulksteņrādītāju kustības virzienā.► Nomainiet spuldzi.
Trešais bremžu lukturis (W5W - 5W)

► Atkarībā no versijas atveriet sāniski veramo pakaļējo durvju kreiso vērtni vai paceļamās pakaļējās durvis.

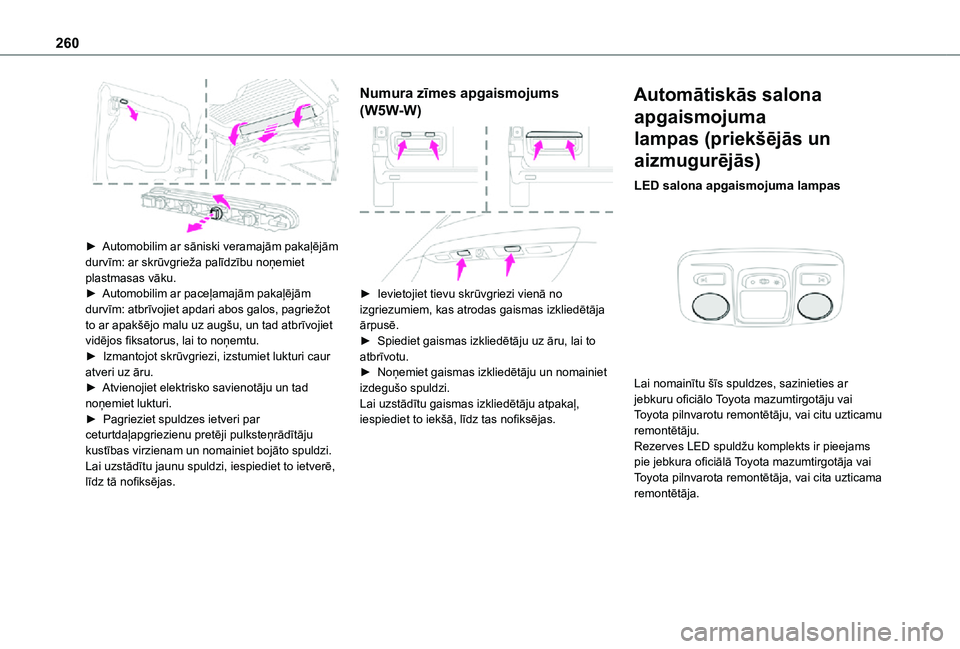

260

► Automobilim ar sāniski veramajām pakaļējām durvīm: ar skrūvgrieža palīdzību noņemiet plastmasas vāku.► Automobilim ar paceļamajām pakaļējām durvīm: atbrīvojiet apdari abos galos, pagriežot to ar apakšējo malu uz augšu, un tad atbrīvojiet vidējos fiksatorus, lai to noņemtu.► Izmantojot skrūvgriezi, izstumiet lukturi caur atveri uz āru.► Atvienojiet elektrisko savienotāju un tad noņemiet lukturi.► Pagrieziet spuldzes ietveri par ceturtdaļapgriezienu pretēji pulksteņrādītāju kustības virzienam un nomainiet bojāto spuldzi.Lai uzstādītu jaunu spuldzi, iespiediet to ietverē, līdz tā nofiksējas.
Numura zīmes apgaismojums
(W5W-W)

► Ievietojiet tievu skrūvgriezi vienā no izgriezumiem, kas atrodas gaismas izkliedētāja ārpusē.► Spiediet gaismas izkliedētāju uz āru, lai to atbrīvotu.► Noņemiet gaismas izkliedētāju un nomainiet izdegušo spuldzi.Lai uzstādītu gaismas izkliedētāju atpakaļ, iespiediet to iekšā, līdz tas nofiksējas.
Automātiskās salona
apgaismojuma
lampas (priekšējās un
aizmugurējās)
LED salona apgaismojuma lampas

Lai nomainītu šīs spuldzes, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
Rezerves LED spuldžu komplekts ir pieejams pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.
