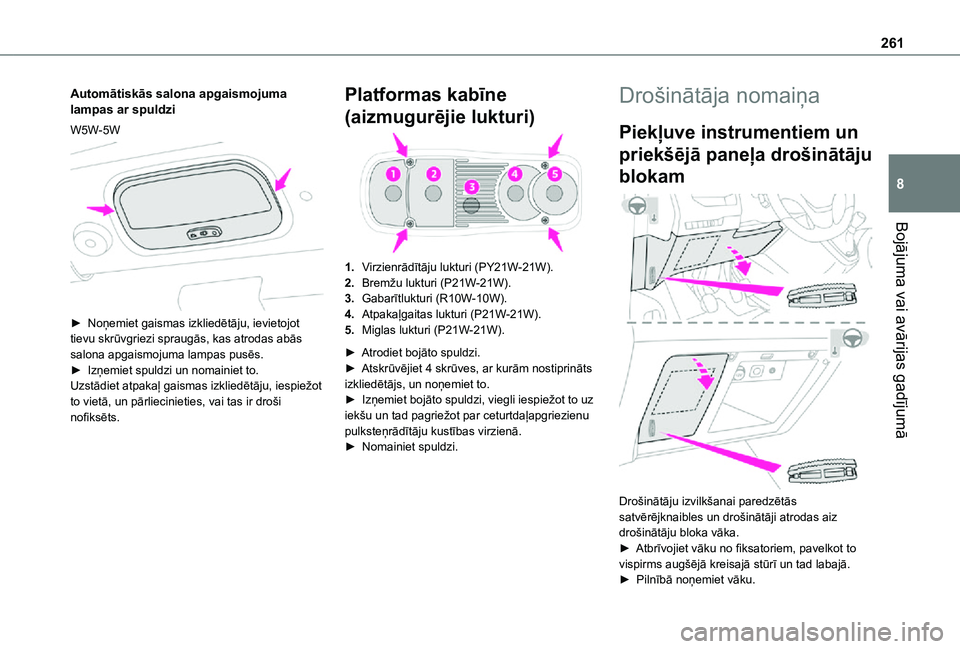

261
Bojājuma vai avārijas gadījumā
8
Automātiskās salona apgaismojuma lampas ar spuldzi
W5W-5W

► Noņemiet gaismas izkliedētāju, ievietojot tievu skrūvgriezi spraugās, kas atrodas abās salona apgaismojuma lampas pusēs.► Izņemiet spuldzi un nomainiet to.Uzstādiet atpakaļ gaismas izkliedētāju, iespiežot to vietā, un pārliecinieties, vai tas ir droši nofiksēts.
Platformas kabīne
(aizmugurējie lukturi)
1.Virzienrādītāju lukturi (PY21W-21W).
2.Bremžu lukturi (P21W-21W).
3.Gabarītlukturi (R10W-10W).
4.Atpakaļgaitas lukturi (P21W-21W).
5.Miglas lukturi (P21W-21W).
► Atrodiet bojāto spuldzi.► Atskrūvējiet 4 skrūves, ar kurām nostiprināts izkliedētājs, un noņemiet to.► Izņemiet bojāto spuldzi, viegli iespiežot to uz iekšu un tad pagriežot par ceturtdaļapgriezienu pulksteņrādītāju kustības virzienā.
► Nomainiet spuldzi.
Drošinātāja nomaiņa
Piekļuve instrumentiem un
priekšējā paneļa drošinātāju
blokam

Drošinātāju izvilkšanai paredzētās satvērējknaibles un drošinātāji atrodas aiz drošinātāju bloka vāka.► Atbrīvojiet vāku no fiksatoriem, pavelkot to vispirms augšējā kreisajā stūrī un tad labajā.► Pilnībā noņemiet vāku.

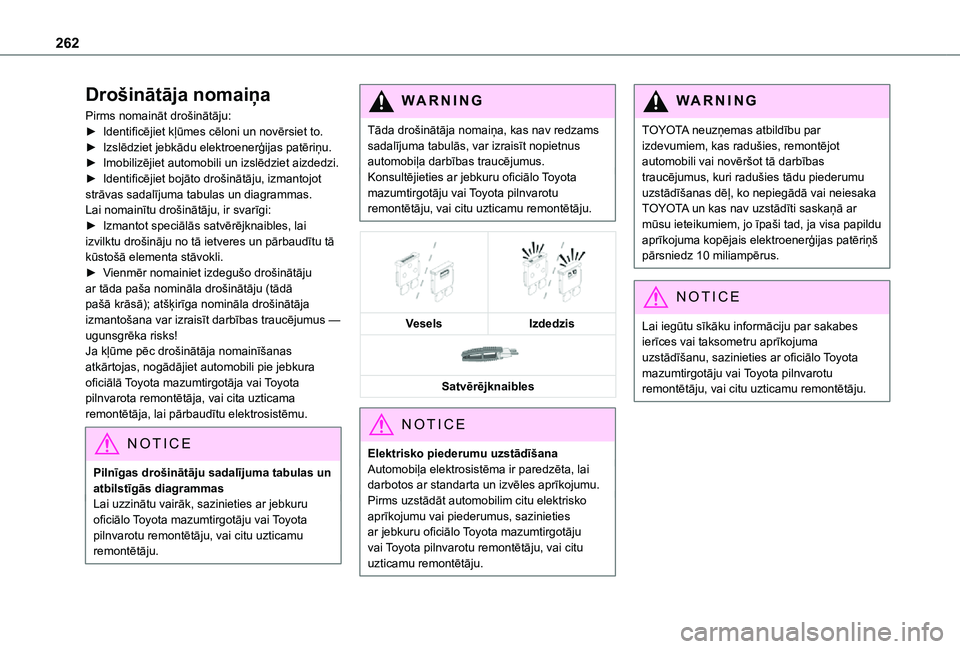

262
Drošinātāja nomaiņa
Pirms nomaināt drošinātāju:► Identificējiet kļūmes cēloni un novērsiet to.► Izslēdziet jebkādu elektroenerģijas patēriņu.► Imobilizējiet automobili un izslēdziet aizdedzi.► Identificējiet bojāto drošinātāju, izmantojot strāvas sadalījuma tabulas un diagrammas.Lai nomainītu drošinātāju, ir svarīgi:► Izmantot speciālās satvērējknaibles, lai izvilktu drošināju no tā ietveres un pārbaudītu tā kūstošā elementa stāvokli.► Vienmēr nomainiet izdegušo drošinātāju ar tāda paša nomināla drošinātāju (tādā pašā krāsā); atšķirīga nomināla drošinātāja izmantošana var izraisīt darbības traucējumus — ugunsgrēka risks!Ja kļūme pēc drošinātāja nomainīšanas atkārtojas, nogādājiet automobili pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja, lai pārbaudītu elektrosistēmu.
NOTIC E
Pilnīgas drošinātāju sadalījuma tabulas un atbilstīgās diagrammasLai uzzinātu vairāk, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
WARNI NG
Tāda drošinātāja nomaiņa, kas nav redzams sadalījuma tabulās, var izraisīt nopietnus automobiļa darbības traucējumus.Konsultējieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.




VeselsIzdedzis

Satvērējknaibles
NOTIC E
Elektrisko piederumu uzstādīšanaAutomobiļa elektrosistēma ir paredzēta, lai
darbotos ar standarta un izvēles aprīkojumu.Pirms uzstādāt automobilim citu elektrisko aprīkojumu vai piederumus, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju
vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
WARNI NG
TOYOTA neuzņemas atbildību par izdevumiem, kas radušies, remontējot automobili vai novēršot tā darbības traucējumus, kuri radušies tādu piederumu uzstādīšanas dēļ, ko nepiegādā vai neiesaka TOYOTA un kas nav uzstādīti saskaņā ar mūsu ieteikumiem, jo īpaši tad, ja visa papildu aprīkojuma kopējais elektroenerģijas patēriņš pārsniedz 10 miliampērus.
NOTIC E
Lai iegūtu sīkāku informāciju par sakabes ierīces vai taksometru aprīkojuma uzstādīšanu, sazinieties ar oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.

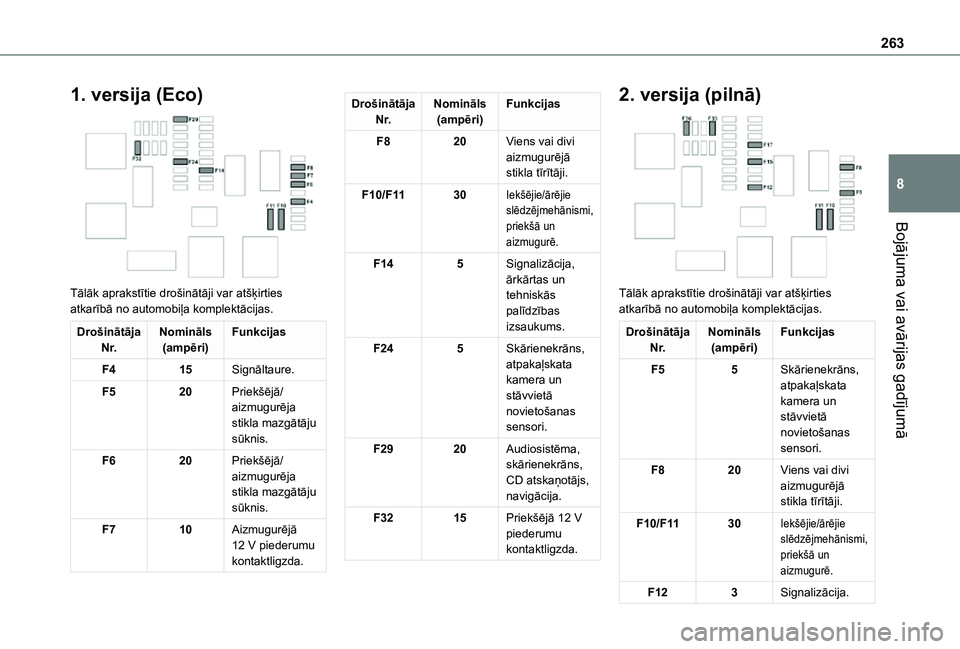

263
Bojājuma vai avārijas gadījumā
8
1. versija (Eco)

Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F415Signāltaure.
F520Priekšējā/aizmugurēja stikla mazgātāju sūknis.
F620Priekšējā/aizmugurēja stikla mazgātāju sūknis.
F710Aizmugurējā 12 V piederumu kontaktligzda.
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F820Viens vai divi aizmugurējā stikla tīrītāji.
F10/F1130Iekšējie/ārējie slēdzējmehānismi, priekšā un aizmugurē.
F145Signalizācija, ārkārtas un tehniskās palīdzības izsaukums.
F245Skārienekrāns, atpakaļskata kamera un stāvvietā novietošanas sensori.
F2920Audiosistēma, skārienekrāns, CD atskaņotājs, navigācija.
F3215Priekšējā 12 V piederumu kontaktligzda.
2. versija (pilnā)

Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F55Skārienekrāns, atpakaļskata kamera un stāvvietā novietošanas sensori.
F820Viens vai divi aizmugurējā stikla tīrītāji.
F10/F1130Iekšējie/ārējie slēdzējmehānismi, priekšā un aizmugurē.
F123Signalizācija.

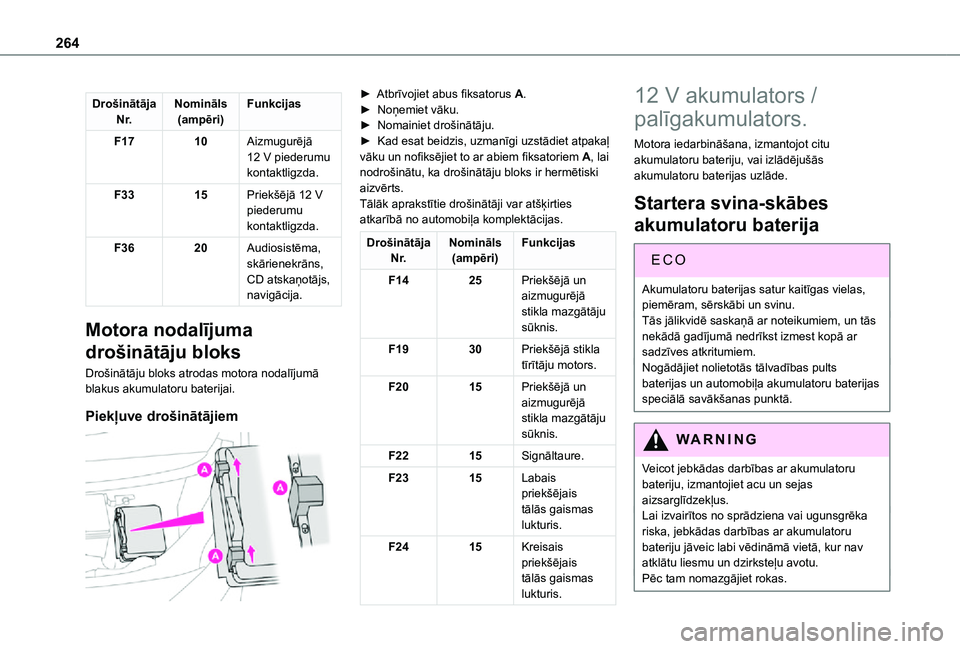

264
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F1710Aizmugurējā 12 V piederumu kontaktligzda.
F3315Priekšējā 12 V piederumu kontaktligzda.
F3620Audiosistēma, skārienekrāns, CD atskaņotājs, navigācija.
Motora nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora nodalījumā blakus akumulatoru baterijai.
Piekļuve drošinātājiem

► Atbrīvojiet abus fiksatorus A.► Noņemiet vāku.► Nomainiet drošinātāju.► Kad esat beidzis, uzmanīgi uzstādiet atpakaļ vāku un nofiksējiet to ar abiem fiksatoriem A, lai nodrošinātu, ka drošinātāju bloks ir hermētiski aizvērts.Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.
Drošinātāja
N r.
Nomināls
(ampēri)
Funkcijas
F1425Priekšējā un aizmugurējā stikla mazgātāju sūknis.
F1930Priekšējā stikla tīrītāju motors.
F2015Priekšējā un aizmugurējā stikla mazgātāju sūknis.
F2215Signāltaure.
F2315Labais priekšējais tālās gaismas lukturis.
F2415Kreisais priekšējais tālās gaismas lukturis.
12 V akumulators /
palīgakumulators.
Motora iedarbināšana, izmantojot citu akumulatoru bateriju, vai izlādējušās akumulatoru baterijas uzlāde.
Startera svina-skābes
akumulatoru baterija
EC O
Akumulatoru baterijas satur kaitīgas vielas, piemēram, sērskābi un svinu.Tās jālikvidē saskaņā ar noteikumiem, un tās nekādā gadījumā nedrīkst izmest kopā ar sadzīves atkritumiem.Nogādājiet nolietotās tālvadības pults baterijas un automobiļa akumulatoru baterijas speciālā savākšanas punktā.
WARNI NG
Veicot jebkādas darbības ar akumulatoru bateriju, izmantojiet acu un sejas aizsarglīdzekļus.Lai izvairītos no sprādziena vai ugunsgrēka riska, jebkādas darbības ar akumulatoru
bateriju jāveic labi vēdināmā vietā, kur nav atklātu liesmu un dzirksteļu avotu.Pēc tam nomazgājiet rokas.

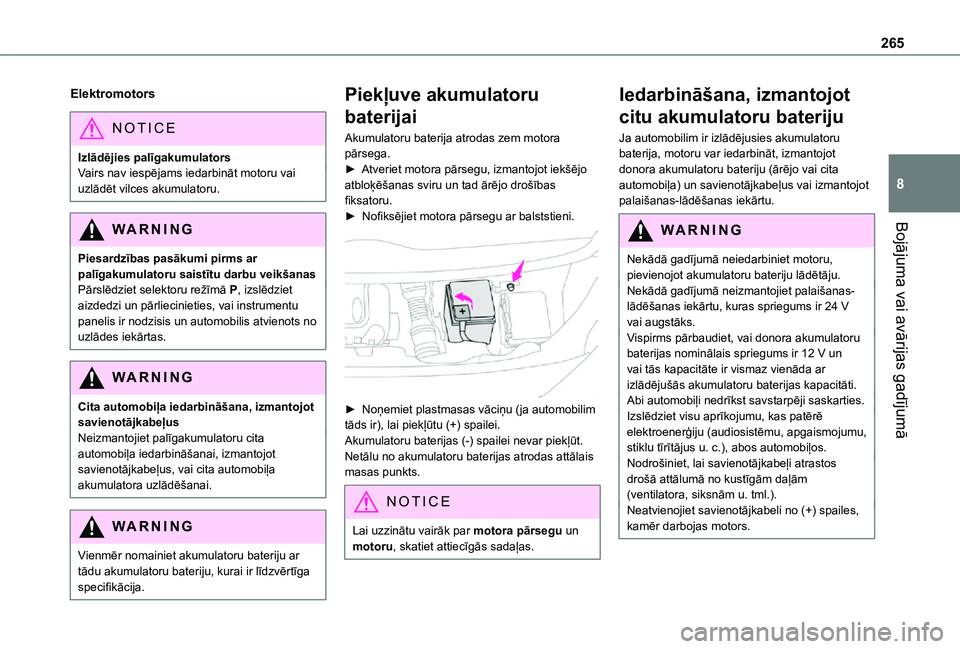

265
Bojājuma vai avārijas gadījumā
8
Elektromotors
NOTIC E
Izlādējies palīgakumulatorsVairs nav iespējams iedarbināt motoru vai uzlādēt vilces akumulatoru.
WARNI NG
Piesardzības pasākumi pirms ar palīgakumulatoru saistītu darbu veikšanasPārslēdziet selektoru režīmā P, izslēdziet aizdedzi un pārliecinieties, vai instrumentu panelis ir nodzisis un automobilis atvienots no uzlādes iekārtas.
WARNI NG
Cita automobiļa iedarbināšana, izmantojot savienotājkabeļusNeizmantojiet palīgakumulatoru cita automobiļa iedarbināšanai, izmantojot savienotājkabeļus, vai cita automobiļa akumulatora uzlādēšanai.
WARNI NG
Vienmēr nomainiet akumulatoru bateriju ar tādu akumulatoru bateriju, kurai ir līdzvērtīga specifikācija.
Piekļuve akumulatoru
baterijai
Akumulatoru baterija atrodas zem motora pārsega.► Atveriet motora pārsegu, izmantojot iekšējo atbloķēšanas sviru un tad ārējo drošības fiksatoru.► Nofiksējiet motora pārsegu ar balststieni.

► Noņemiet plastmasas vāciņu (ja automobilim tāds ir), lai piekļūtu (+) spailei.Akumulatoru baterijas (-) spailei nevar piekļūt.
Netālu no akumulatoru baterijas atrodas attālais masas punkts.
NOTIC E
Lai uzzinātu vairāk par motora pārsegu un
motoru, skatiet attiecīgās sadaļas.
Iedarbināšana, izmantojot
citu akumulatoru bateriju
Ja automobilim ir izlādējusies akumulatoru baterija, motoru var iedarbināt, izmantojot donora akumulatoru bateriju (ārējo vai cita automobiļa) un savienotājkabeļus vai izmantojot palaišanas-lādēšanas iekārtu.
WARNI NG
Nekādā gadījumā neiedarbiniet motoru, pievienojot akumulatoru bateriju lādētāju.Nekādā gadījumā neizmantojiet palaišanas-lādēšanas iekārtu, kuras spriegums ir 24 V vai augstāks.Vispirms pārbaudiet, vai donora akumulatoru baterijas nominālais spriegums ir 12 V un vai tās kapacitāte ir vismaz vienāda ar izlādējušās akumulatoru baterijas kapacitāti.Abi automobiļi nedrīkst savstarpēji saskarties.Izslēdziet visu aprīkojumu, kas patērē elektroenerģiju (audiosistēmu, apgaismojumu, stiklu tīrītājus u. c.), abos automobiļos.Nodrošiniet, lai savienotājkabeļi atrastos drošā attālumā no kustīgām daļām (ventilatora, siksnām u. tml.).Neatvienojiet savienotājkabeli no (+) spailes, kamēr darbojas motors.

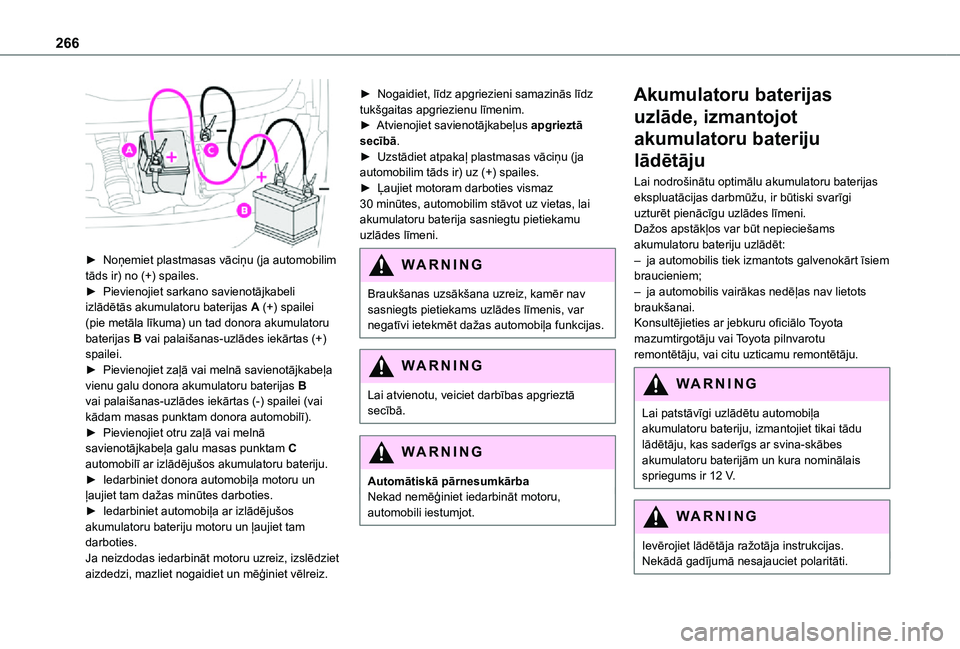

266

► Noņemiet plastmasas vāciņu (ja automobilim tāds ir) no (+) spailes.► Pievienojiet sarkano savienotājkabeli izlādētās akumulatoru baterijas A (+) spailei (pie metāla līkuma) un tad donora akumulatoru baterijas B vai palaišanas-uzlādes iekārtas (+) spailei.► Pievienojiet zaļā vai melnā savienotājkabeļa vienu galu donora akumulatoru baterijas B vai palaišanas-uzlādes iekārtas (-) spailei (vai kādam masas punktam donora automobilī).► Pievienojiet otru zaļā vai melnā savienotājkabeļa galu masas punktam C automobilī ar izlādējušos akumulatoru bateriju.► Iedarbiniet donora automobiļa motoru un ļaujiet tam dažas minūtes darboties.► Iedarbiniet automobiļa ar izlādējušos akumulatoru bateriju motoru un ļaujiet tam darboties.Ja neizdodas iedarbināt motoru uzreiz, izslēdziet aizdedzi, mazliet nogaidiet un mēģiniet vēlreiz.
► Nogaidiet, līdz apgriezieni samazinās līdz tukšgaitas apgriezienu līmenim.► Atvienojiet savienotājkabeļus apgrieztā secībā.► Uzstādiet atpakaļ plastmasas vāciņu (ja automobilim tāds ir) uz (+) spailes.► Ļaujiet motoram darboties vismaz 30 minūtes, automobilim stāvot uz vietas, lai akumulatoru baterija sasniegtu pietiekamu uzlādes līmeni.
WARNI NG
Braukšanas uzsākšana uzreiz, kamēr nav sasniegts pietiekams uzlādes līmenis, var negatīvi ietekmēt dažas automobiļa funkcijas.
WARNI NG
Lai atvienotu, veiciet darbības apgrieztā secībā.
WARNI NG
Automātiskā pārnesumkārbaNekad nemēģiniet iedarbināt motoru, automobili iestumjot.
Akumulatoru baterijas
uzlāde, izmantojot
akumulatoru bateriju
lādētāju
Lai nodrošinātu optimālu akumulatoru baterijas ekspluatācijas darbmūžu, ir būtiski svarīgi uzturēt pienācīgu uzlādes līmeni.Dažos apstākļos var būt nepieciešams akumulatoru bateriju uzlādēt:– ja automobilis tiek izmantots galvenokārt īsiem braucieniem;– ja automobilis vairākas nedēļas nav lietots braukšanai.Konsultējieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
WARNI NG
Lai patstāvīgi uzlādētu automobiļa akumulatoru bateriju, izmantojiet tikai tādu lādētāju, kas saderīgs ar svina-skābes akumulatoru baterijām un kura nominālais spriegums ir 12 V.
WARNI NG
Ievērojiet lādētāja ražotāja instrukcijas.Nekādā gadījumā nesajauciet polaritāti.

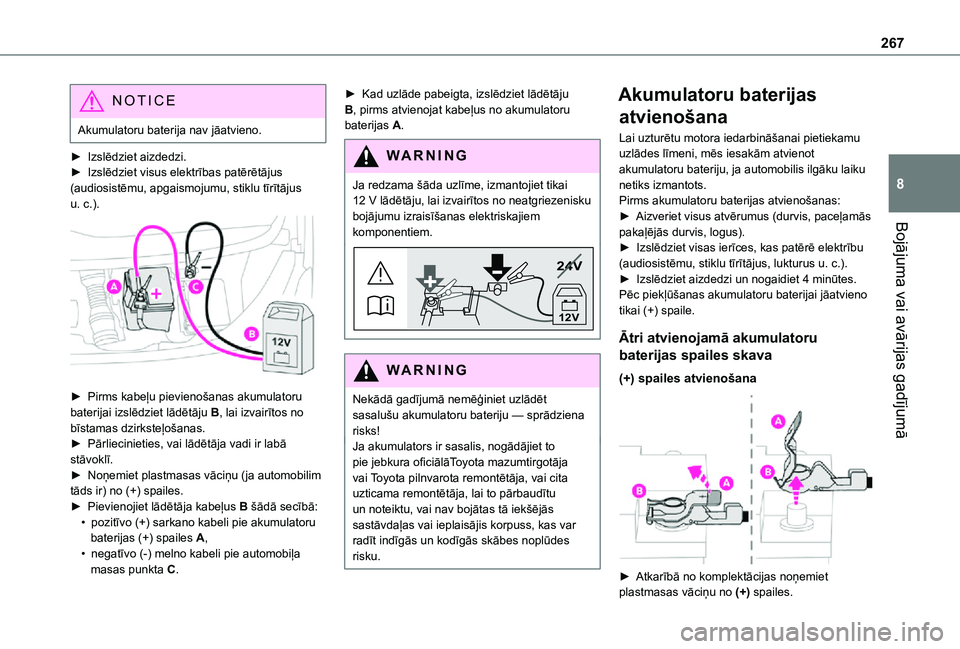

267
Bojājuma vai avārijas gadījumā
8
NOTIC E
Akumulatoru baterija nav jāatvieno.
► Izslēdziet aizdedzi.► Izslēdziet visus elektrības patērētājus (audiosistēmu, apgaismojumu, stiklu tīrītājus u. c.).

► Pirms kabeļu pievienošanas akumulatoru baterijai izslēdziet lādētāju B, lai izvairītos no bīstamas dzirksteļošanas.► Pārliecinieties, vai lādētāja vadi ir labā
stāvoklī.► Noņemiet plastmasas vāciņu (ja automobilim tāds ir) no (+) spailes.► Pievienojiet lādētāja kabeļus B šādā secībā:• pozitīvo (+) sarkano kabeli pie akumulatoru baterijas (+) spailes A,• negatīvo (-) melno kabeli pie automobiļa masas punkta C.
► Kad uzlāde pabeigta, izslēdziet lādētāju B, pirms atvienojat kabeļus no akumulatoru baterijas A.
WARNI NG
Ja redzama šāda uzlīme, izmantojiet tikai 12 V lādētāju, lai izvairītos no neatgriezenisku bojājumu izraisīšanas elektriskajiem komponentiem.
24V
12V
WARNI NG
Nekādā gadījumā nemēģiniet uzlādēt sasalušu akumulatoru bateriju — sprādziena risks!Ja akumulators ir sasalis, nogādājiet to pie jebkura oficiālāToyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja, lai to pārbaudītu un noteiktu, vai nav bojātas tā iekšējās sastāvdaļas vai ieplaisājis korpuss, kas var radīt indīgās un kodīgās skābes noplūdes risku.
Akumulatoru baterijas
atvienošana
Lai uzturētu motora iedarbināšanai pietiekamu uzlādes līmeni, mēs iesakām atvienot akumulatoru bateriju, ja automobilis ilgāku laiku netiks izmantots.Pirms akumulatoru baterijas atvienošanas:► Aizveriet visus atvērumus (durvis, paceļamās pakaļējās durvis, logus).► Izslēdziet visas ierīces, kas patērē elektrību (audiosistēmu, stiklu tīrītājus, lukturus u. c.).► Izslēdziet aizdedzi un nogaidiet 4 minūtes.Pēc piekļūšanas akumulatoru baterijai jāatvieno tikai (+) spaile.
Ātri atvienojamā akumulatoru
baterijas spailes skava
(+) spailes atvienošana

► Atkarībā no komplektācijas noņemiet plastmasas vāciņu no (+) spailes.

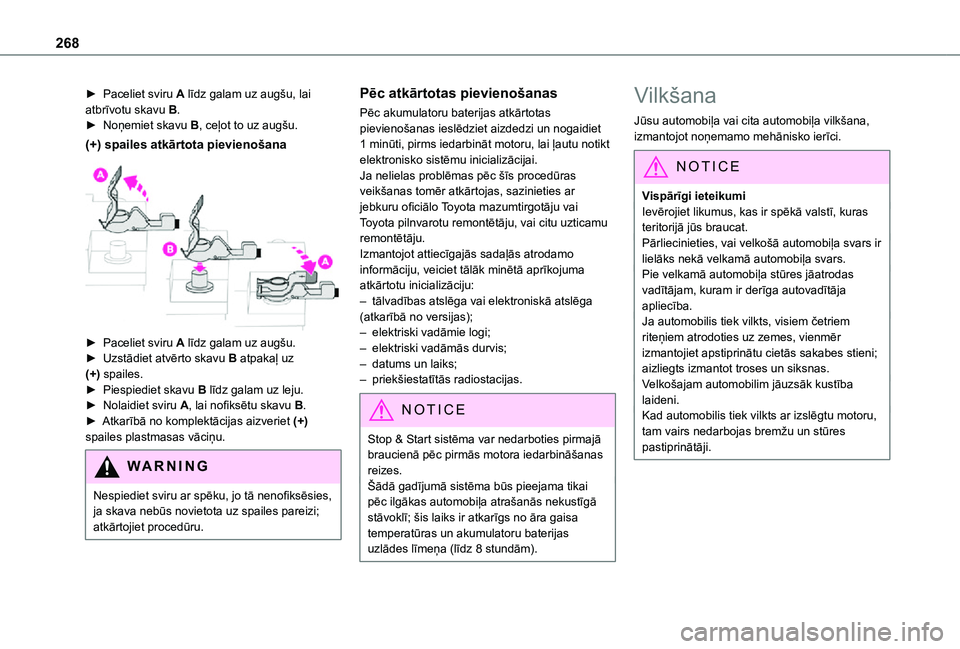

268
► Paceliet sviru A līdz galam uz augšu, lai atbrīvotu skavu B.► Noņemiet skavu B, ceļot to uz augšu.
(+) spailes atkārtota pievienošana

► Paceliet sviru A līdz galam uz augšu.► Uzstādiet atvērto skavu B atpakaļ uz (+) spailes.► Piespiediet skavu B līdz galam uz leju.► Nolaidiet sviru A, lai nofiksētu skavu B.► Atkarībā no komplektācijas aizveriet (+) spailes plastmasas vāciņu.
WARNI NG
Nespiediet sviru ar spēku, jo tā nenofiksēsies, ja skava nebūs novietota uz spailes pareizi; atkārtojiet procedūru.
Pēc atkārtotas pievienošanas
Pēc akumulatoru baterijas atkārtotas pievienošanas ieslēdziet aizdedzi un nogaidiet 1 minūti, pirms iedarbināt motoru, lai ļautu notikt elektronisko sistēmu inicializācijai.Ja nelielas problēmas pēc šīs procedūras veikšanas tomēr atkārtojas, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.Izmantojot attiecīgajās sadaļās atrodamo informāciju, veiciet tālāk minētā aprīkojuma atkārtotu inicializāciju:– tālvadības atslēga vai elektroniskā atslēga (atkarībā no versijas);– elektriski vadāmie logi;– elektriski vadāmās durvis;– datums un laiks;– priekšiestatītās radiostacijas.
NOTIC E
Stop & Start sistēma var nedarboties pirmajā
braucienā pēc pirmās motora iedarbināšanas reizes.Šādā gadījumā sistēma būs pieejama tikai pēc ilgākas automobiļa atrašanās nekustīgā stāvoklī; šis laiks ir atkarīgs no āra gaisa temperatūras un akumulatoru baterijas uzlādes līmeņa (līdz 8 stundām).
Vilkšana
Jūsu automobiļa vai cita automobiļa vilkšana, izmantojot noņemamo mehānisko ierīci.
NOTIC E
Vispārīgi ieteikumiIevērojiet likumus, kas ir spēkā valstī, kuras teritorijā jūs braucat.Pārliecinieties, vai velkošā automobiļa svars ir lielāks nekā velkamā automobiļa svars.Pie velkamā automobiļa stūres jāatrodas vadītājam, kuram ir derīga autovadītāja apliecība.Ja automobilis tiek vilkts, visiem četriem riteņiem atrodoties uz zemes, vienmēr izmantojiet apstiprinātu cietās sakabes stieni; aizliegts izmantot troses un siksnas.Velkošajam automobilim jāuzsāk kustība laideni.Kad automobilis tiek vilkts ar izslēgtu motoru, tam vairs nedarbojas bremžu un stūres
pastiprinātāji.

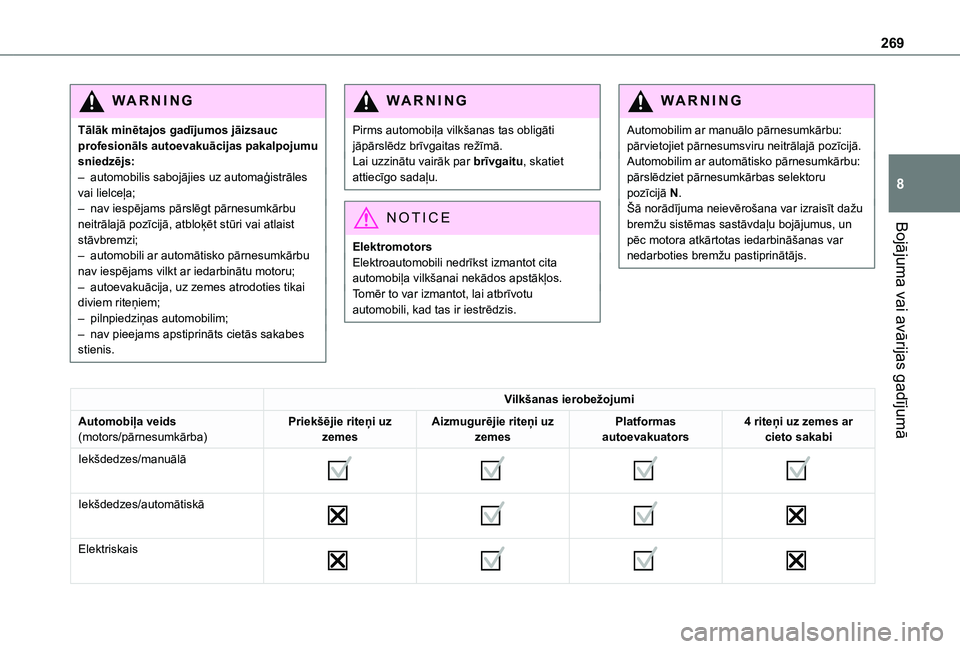

269
Bojājuma vai avārijas gadījumā
8
WARNI NG
Tālāk minētajos gadījumos jāizsauc profesionāls autoevakuācijas pakalpojumu sniedzējs:– automobilis sabojājies uz automaģistrāles vai lielceļa;– nav iespējams pārslēgt pārnesumkārbu neitrālajā pozīcijā, atbloķēt stūri vai atlaist stāvbremzi;– automobili ar automātisko pārnesumkārbu nav iespējams vilkt ar iedarbinātu motoru;– autoevakuācija, uz zemes atrodoties tikai diviem riteņiem;– pilnpiedziņas automobilim;– nav pieejams apstiprināts cietās sakabes stienis.
WARNI NG
Pirms automobiļa vilkšanas tas obligāti jāpārslēdz brīvgaitas režīmā.Lai uzzinātu vairāk par brīvgaitu, skatiet attiecīgo sadaļu.
NOTIC E
ElektromotorsElektroautomobili nedrīkst izmantot cita automobiļa vilkšanai nekādos apstākļos.Tomēr to var izmantot, lai atbrīvotu automobili, kad tas ir iestrēdzis.
WARNI NG
Automobilim ar manuālo pārnesumkārbu: pārvietojiet pārnesumsviru neitrālajā pozīcijā.Automobilim ar automātisko pārnesumkārbu: pārslēdziet pārnesumkārbas selektoru pozīcijā N.Šā norādījuma neievērošana var izraisīt dažu bremžu sistēmas sastāvdaļu bojājumus, un pēc motora atkārtotas iedarbināšanas var nedarboties bremžu pastiprinātājs.
Vilkšanas ierobežojumi
Automobiļa veids(motors/pārnesumkārba)Priekšējie riteņi uz zemesAizmugurējie riteņi uz zemesPlatformas autoevakuators4 riteņi uz zemes ar cieto sakabi
Iekšdedzes/manuālā







Iekšdedzes/automātiskā







Elektriskais

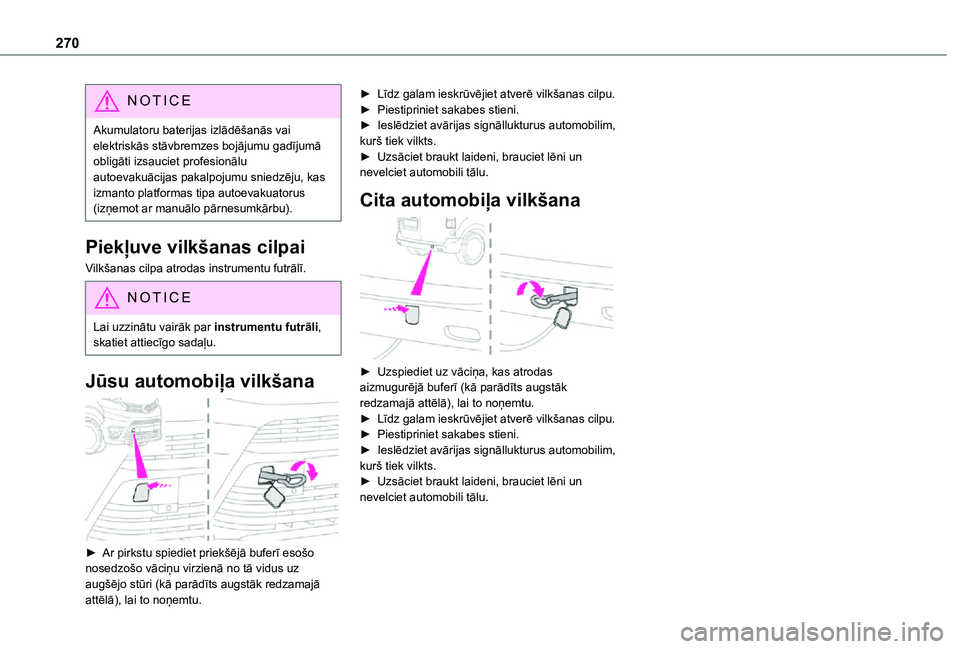

270
NOTIC E
Akumulatoru baterijas izlādēšanās vai elektriskās stāvbremzes bojājumu gadījumā obligāti izsauciet profesionālu autoevakuācijas pakalpojumu sniedzēju, kas izmanto platformas tipa autoevakuatorus (izņemot ar manuālo pārnesumkārbu).
Piekļuve vilkšanas cilpai
Vilkšanas cilpa atrodas instrumentu futrālī.
NOTIC E
Lai uzzinātu vairāk par instrumentu futrāli, skatiet attiecīgo sadaļu.
Jūsu automobiļa vilkšana

► Ar pirkstu spiediet priekšējā buferī esošo nosedzošo vāciņu virzienā no tā vidus uz augšējo stūri (kā parādīts augstāk redzamajā attēlā), lai to noņemtu.
► Līdz galam ieskrūvējiet atverē vilkšanas cilpu.► Piestipriniet sakabes stieni.► Ieslēdziet avārijas signāllukturus automobilim, kurš tiek vilkts.► Uzsāciet braukt laideni, brauciet lēni un nevelciet automobili tālu.
Cita automobiļa vilkšana

► Uzspiediet uz vāciņa, kas atrodas aizmugurējā buferī (kā parādīts augstāk redzamajā attēlā), lai to noņemtu.► Līdz galam ieskrūvējiet atverē vilkšanas cilpu.► Piestipriniet sakabes stieni.► Ieslēdziet avārijas signāllukturus automobilim, kurš tiek vilkts.► Uzsāciet braukt laideni, brauciet lēni un nevelciet automobili tālu.
