ESP TOYOTA PROACE EV 2021 Manual de utilizare (in Romanian)

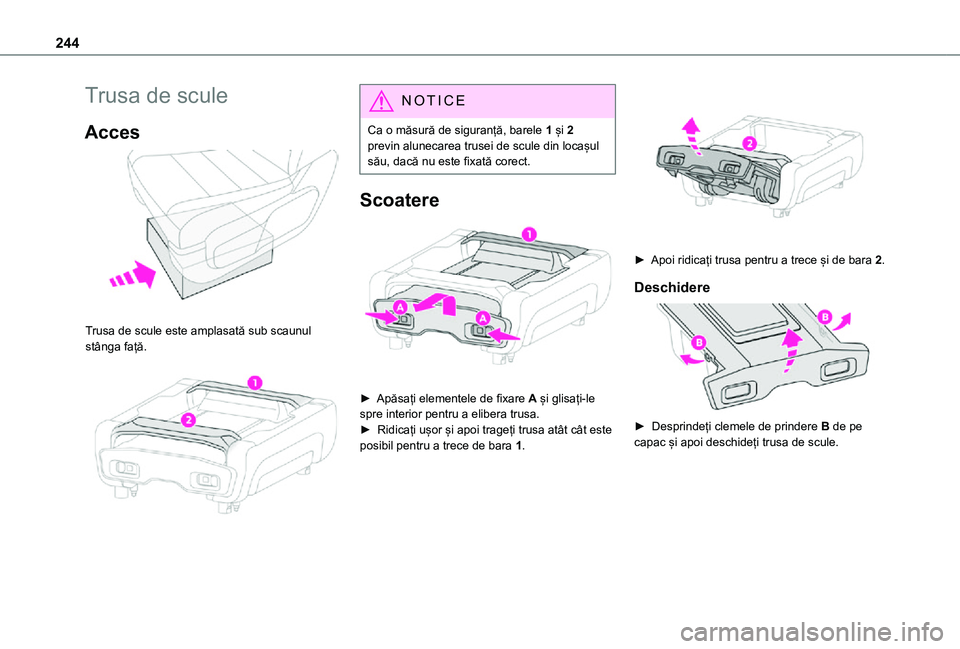

244
Trusa de scule
Acces

Trusa de scule este amplasată sub scaunul stânga față.

NOTIC E
Ca o măsură de siguranță, barele 1 și 2 previn alunecarea trusei de scule din locașul său, dacă nu este fixată corect.
Scoatere

► Apăsați elementele de fixare A și glisați-le spre interior pentru a elibera trusa.► Ridicați ușor și apoi trageți trusa atât cât este
posibil pentru a trece de bara 1.

► Apoi ridicați trusa pentru a trece și de bara 2.
Deschidere

► Desprindeți clemele de prindere B de pe capac și apoi deschideți trusa de scule.

245
În cazul unei defecțiuni
8

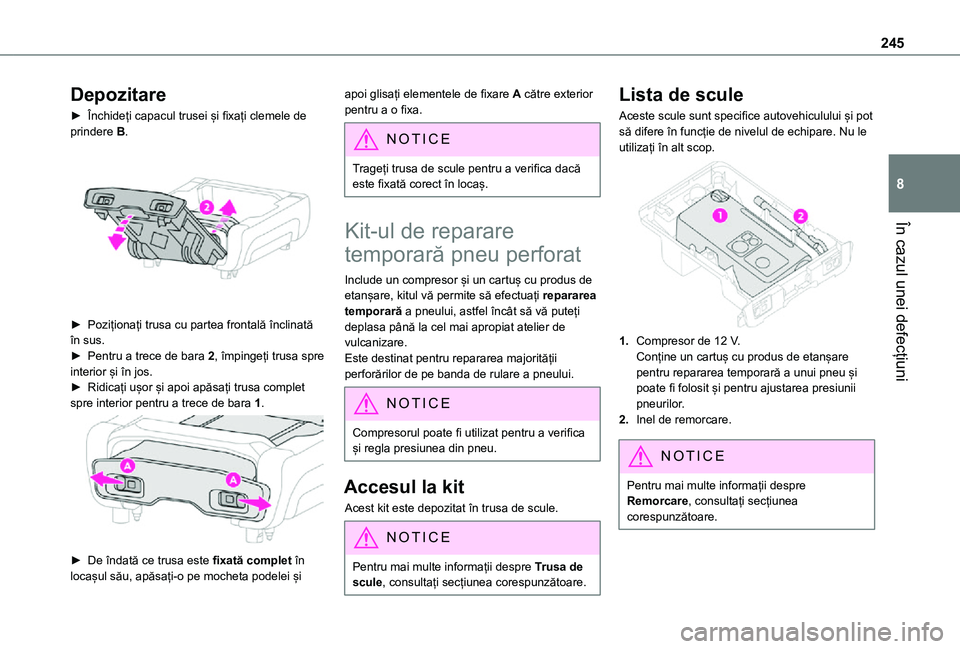

Depozitare
► Închideți capacul trusei și fixați clemele de prindere B.

► Poziționați trusa cu partea frontală înclinată în sus.► Pentru a trece de bara 2, împingeți trusa spre interior și în jos.► Ridicați ușor și apoi apăsați trusa complet spre interior pentru a trece de bara 1.

► De îndată ce trusa este fixată complet în locașul său, apăsați-o pe mocheta podelei și
apoi glisați elementele de fixare A către exterior pentru a o fixa.
NOTIC E
Trageți trusa de scule pentru a verifica dacă este fixată corect în locaș.
Kit-ul de reparare
temporară pneu perforat
Include un compresor și un cartuș cu produs de etanșare, kitul vă permite să efectuați repararea temporară a pneului, astfel încât să vă puteți deplasa până la cel mai apropiat atelier de vulcanizare.Este destinat pentru repararea majorității perforărilor de pe banda de rulare a pneului.
NOTIC E
Compresorul poate fi utilizat pentru a verifica și regla presiunea din pneu.
Accesul la kit
Acest kit este depozitat în trusa de scule.
NOTIC E
Pentru mai multe informații despre Trusa de scule, consultați secțiunea corespunzătoare.
Lista de scule
Aceste scule sunt specifice autovehiculului și pot să difere în funcție de nivelul de echipare. Nu le utilizați în alt scop.

1.Compresor de 12 V.Conține un cartuș cu produs de etanșare pentru repararea temporară a unui pneu și poate fi folosit și pentru ajustarea presiunii pneurilor.
2.Inel de remorcare.
NOTIC E
Pentru mai multe informații despre Remorcare, consultați secțiunea corespunzătoare.

246

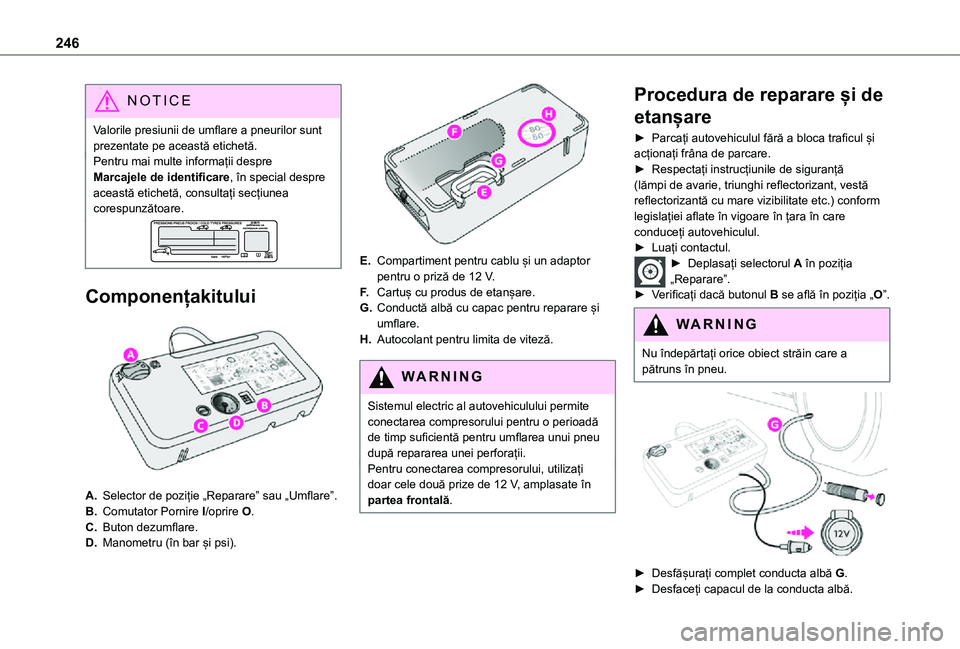

NOTIC E
Valorile presiunii de umflare a pneurilor sunt prezentate pe această etichetă.Pentru mai multe informații despre Marcajele de identificare, în special despre această etichetă, consultați secțiunea corespunzătoare.
Componențakitului

A.Selector de poziție „Reparare” sau „Umflare”.
B.Comutator Pornire I/oprire O.
C.Buton dezumflare.
D.Manometru (în bar și psi).

E.Compartiment pentru cablu și un adaptor pentru o priză de 12 V.
F.Cartuș cu produs de etanșare.
G.Conductă albă cu capac pentru reparare și umflare.
H.Autocolant pentru limita de viteză.
WARNI NG
Sistemul electric al autovehiculului permite conectarea compresorului pentru o perioadă de timp suficientă pentru umflarea unui pneu după repararea unei perforații.Pentru conectarea compresorului, utilizați doar cele două prize de 12 V, amplasate în partea frontală.
Procedura de reparare și de
etanșare
► Parcați autovehiculul fără a bloca traficul și acționați frâna de parcare.► Respectați instrucțiunile de siguranță (lămpi de avarie, triunghi reflectorizant, vestă reflectorizantă cu mare vizibilitate etc.) conform legislației aflate în vigoare în țara în care conduceți autovehiculul.► Luați contactul.► Deplasați selectorul A în poziția „Reparare”.► Verificați dacă butonul B se află în poziția „O”.
WARNI NG
Nu îndepărtați orice obiect străin care a pătruns în pneu.


► Desfășurați complet conducta albă G.► Desfaceți capacul de la conducta albă.

248

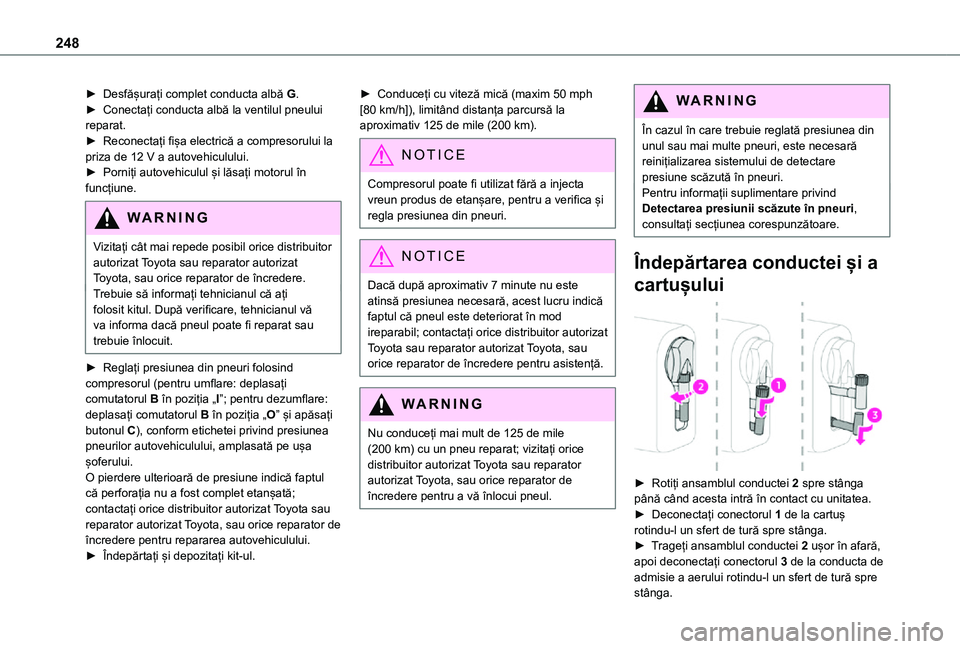

► Desfășurați complet conducta albă G.► Conectați conducta albă la ventilul pneului reparat.► Reconectați fișa electrică a compresorului la priza de 12 V a autovehiculului.► Porniți autovehiculul și lăsați motorul în funcțiune.
WARNI NG
Vizitați cât mai repede posibil orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.Trebuie să informați tehnicianul că ați folosit kitul. După verificare, tehnicianul vă va informa dacă pneul poate fi reparat sau trebuie înlocuit.
► Reglați presiunea din pneuri folosind compresorul (pentru umflare: deplasați comutatorul B în poziția „I”; pentru dezumflare: deplasați comutatorul B în poziția „O” și apăsați butonul C), conform etichetei privind presiunea pneurilor autovehiculului, amplasată pe ușa șoferului.O pierdere ulterioară de presiune indică faptul că perforația nu a fost complet etanșată; contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere pentru repararea autovehiculului.► Îndepărtați și depozitați kit-ul.
► Conduceți cu viteză mică (maxim 50 mph [80 km/h]), limitând distanța parcursă la aproximativ 125 de mile (200 km).
NOTIC E
Compresorul poate fi utilizat fără a injecta vreun produs de etanșare, pentru a verifica și regla presiunea din pneuri.
NOTIC E
Dacă după aproximativ 7 minute nu este atinsă presiunea necesară, acest lucru indică faptul că pneul este deteriorat în mod ireparabil; contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere pentru asistență.
WARNI NG
Nu conduceți mai mult de 125 de mile (200 km) cu un pneu reparat; vizitați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere pentru a vă înlocui pneul.
WARNI NG
În cazul în care trebuie reglată presiunea din unul sau mai multe pneuri, este necesară reinițializarea sistemului de detectare presiune scăzută în pneuri.Pentru informații suplimentare privind Detectarea presiunii scăzute în pneuri, consultați secțiunea corespunzătoare.
Îndepărtarea conductei și a
cartușului

► Rotiți ansamblul conductei 2 spre stânga până când acesta intră în contact cu unitatea.► Deconectați conectorul 1 de la cartuș rotindu-l un sfert de tură spre stânga.► Trageți ansamblul conductei 2 ușor în afară, apoi deconectați conectorul 3 de la conducta de admisie a aerului rotindu-l un sfert de tură spre stânga.

249
În cazul unei defecțiuni
8

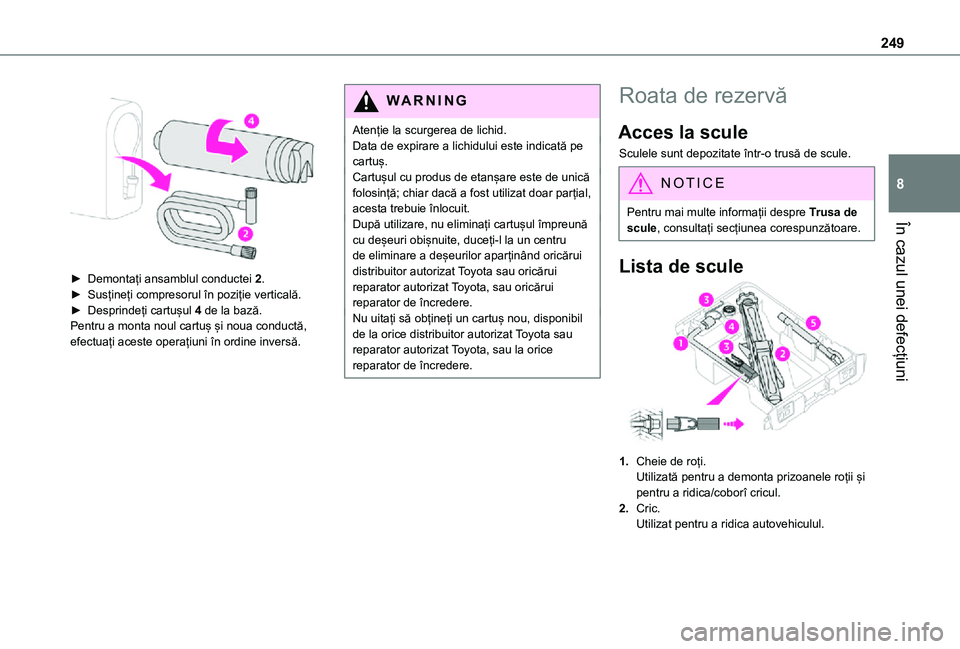

► Demontați ansamblul conductei 2.► Susțineți compresorul în poziție verticală.► Desprindeți cartușul 4 de la bază.Pentru a monta noul cartuș și noua conductă, efectuați aceste operațiuni în ordine inversă.
WARNI NG
Atenție la scurgerea de lichid.Data de expirare a lichidului este indicată pe cartuș.Cartușul cu produs de etanșare este de unică folosință; chiar dacă a fost utilizat doar parțial, acesta trebuie înlocuit.După utilizare, nu eliminați cartușul împreună cu deșeuri obișnuite, duceți-l la un centru de eliminare a deșeurilor aparținând oricărui distribuitor autorizat Toyota sau oricărui reparator autorizat Toyota, sau oricărui reparator de încredere.Nu uitați să obțineți un cartuș nou, disponibil de la orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau la orice reparator de încredere.
Roata de rezervă
Acces la scule
Sculele sunt depozitate într-o trusă de scule.
NOTIC E
Pentru mai multe informații despre Trusa de scule, consultați secțiunea corespunzătoare.
Lista de scule
1.Cheie de roți.Utilizată pentru a demonta prizoanele roții și pentru a ridica/coborî cricul.
2.Cric.Utilizat pentru a ridica autovehiculul.

250

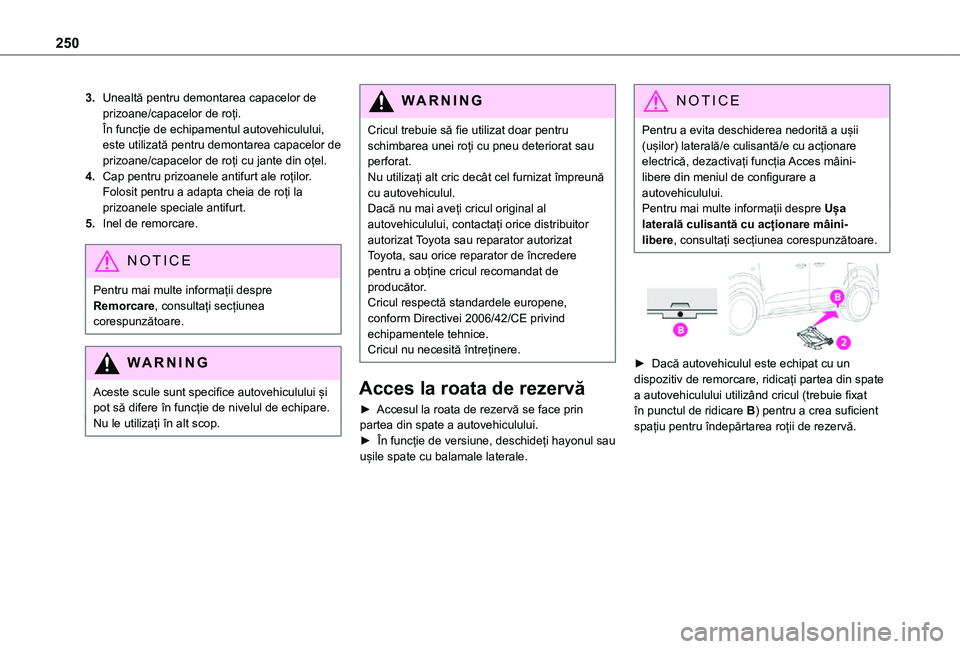

3.Unealtă pentru demontarea capacelor de prizoane/capacelor de roți.În funcție de echipamentul autovehiculului, este utilizată pentru demontarea capacelor de prizoane/capacelor de roți cu jante din oțel.
4.Cap pentru prizoanele antifurt ale roților.Folosit pentru a adapta cheia de roți la prizoanele speciale antifurt.
5.Inel de remorcare.
NOTIC E
Pentru mai multe informații despre Remorcare, consultați secțiunea corespunzătoare.
WARNI NG
Aceste scule sunt specifice autovehiculului și pot să difere în funcție de nivelul de echipare.Nu le utilizați în alt scop.
WARNI NG
Cricul trebuie să fie utilizat doar pentru schimbarea unei roți cu pneu deteriorat sau perforat.Nu utilizați alt cric decât cel furnizat împreună cu autovehiculul.Dacă nu mai aveți cricul original al autovehiculului, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere pentru a obține cricul recomandat de producător.Cricul respectă standardele europene, conform Directivei 2006/42/CE privind echipamentele tehnice.Cricul nu necesită întreținere.
Acces la roata de rezervă
► Accesul la roata de rezervă se face prin partea din spate a autovehiculului.► În funcție de versiune, deschideți hayonul sau
ușile spate cu balamale laterale.
NOTIC E
Pentru a evita deschiderea nedorită a ușii (ușilor) laterală/e culisantă/e cu acționare electrică, dezactivați funcția Acces mâini-libere din meniul de configurare a autovehiculului.Pentru mai multe informații despre Ușa laterală culisantă cu acționare mâini-libere, consultați secțiunea corespunzătoare.


► Dacă autovehiculul este echipat cu un dispozitiv de remorcare, ridicați partea din spate a autovehiculului utilizând cricul (trebuie fixat în punctul de ridicare B) pentru a crea suficient spațiu pentru îndepărtarea roții de rezervă.

254

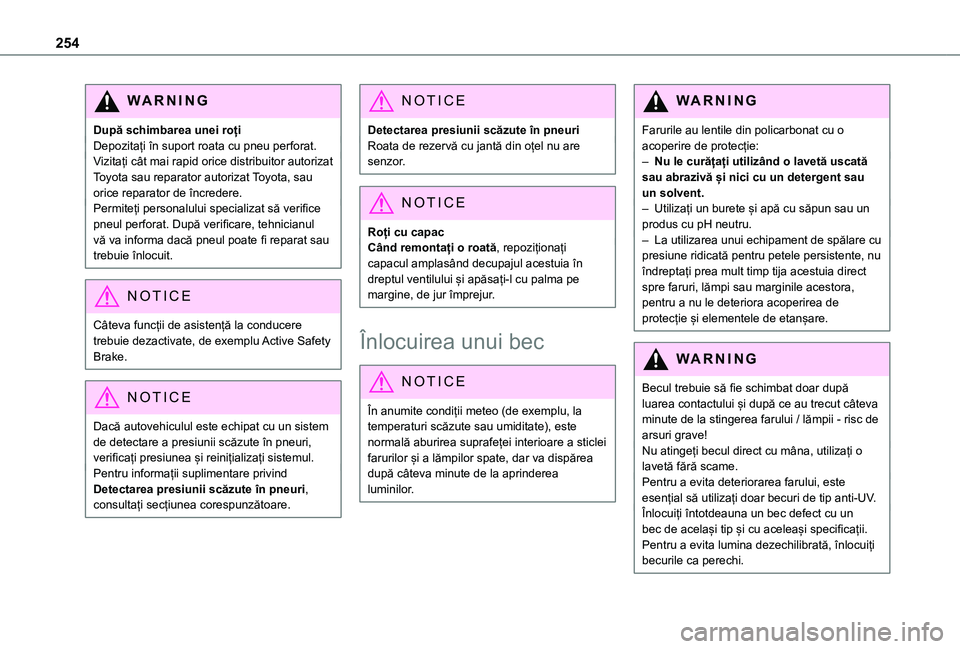

WARNI NG
După schimbarea unei roțiDepozitați în suport roata cu pneu perforat.Vizitați cât mai rapid orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.Permiteți personalului specializat să verifice pneul perforat. După verificare, tehnicianul vă va informa dacă pneul poate fi reparat sau trebuie înlocuit.
NOTIC E
Câteva funcții de asistență la conducere trebuie dezactivate, de exemplu Active Safety Brake.
NOTIC E
Dacă autovehiculul este echipat cu un sistem de detectare a presiunii scăzute în pneuri, verificați presiunea și reinițializați sistemul.Pentru informații suplimentare privind Detectarea presiunii scăzute în pneuri, consultați secțiunea corespunzătoare.
NOTIC E
Detectarea presiunii scăzute în pneuriRoata de rezervă cu jantă din oțel nu are senzor.
NOTIC E
Roți cu capacCând remontați o roată, repoziționați capacul amplasând decupajul acestuia în dreptul ventilului și apăsați-l cu palma pe margine, de jur împrejur.
Înlocuirea unui bec
NOTIC E
În anumite condiții meteo (de exemplu, la temperaturi scăzute sau umiditate), este normală aburirea suprafeței interioare a sticlei
farurilor și a lămpilor spate, dar va dispărea după câteva minute de la aprinderea luminilor.
WARNI NG
Farurile au lentile din policarbonat cu o acoperire de protecție:– Nu le curățați utilizând o lavetă uscată sau abrazivă și nici cu un detergent sau un solvent.– Utilizați un burete și apă cu săpun sau un produs cu pH neutru.– La utilizarea unui echipament de spălare cu presiune ridicată pentru petele persistente, nu îndreptați prea mult timp tija acestuia direct spre faruri, lămpi sau marginile acestora, pentru a nu le deteriora acoperirea de protecție și elementele de etanșare.
WARNI NG
Becul trebuie să fie schimbat doar după luarea contactului și după ce au trecut câteva minute de la stingerea farului / lămpii - risc de arsuri grave!Nu atingeți becul direct cu mâna, utilizați o lavetă fără scame.Pentru a evita deteriorarea farului, este esențial să utilizați doar becuri de tip anti-UV.Înlocuiți întotdeauna un bec defect cu un bec de același tip și cu aceleași specificații. Pentru a evita lumina dezechilibrată, înlocuiți becurile ca perechi.

256

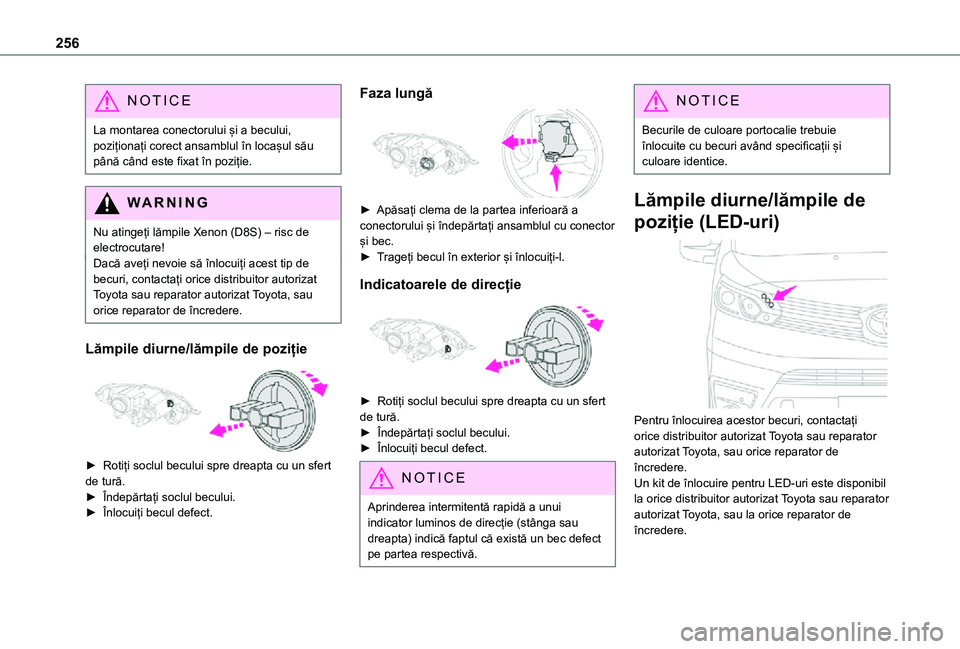

NOTIC E
La montarea conectorului și a becului, poziționați corect ansamblul în locașul său până când este fixat în poziție.
WARNI NG
Nu atingeți lămpile Xenon (D8S) – risc de electrocutare!Dacă aveți nevoie să înlocuiți acest tip de becuri, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.
Lămpile diurne/lămpile de poziție

► Rotiți soclul becului spre dreapta cu un sfert de tură.► Îndepărtați soclul becului.► Înlocuiți becul defect.
Faza lungă

► Apăsați clema de la partea inferioară a conectorului și îndepărtați ansamblul cu conector și bec. ► Trageți becul în exterior și înlocuiți-l.
Indicatoarele de direcție

► Rotiți soclul becului spre dreapta cu un sfert de tură.► Îndepărtați soclul becului.► Înlocuiți becul defect.
NOTIC E
Aprinderea intermitentă rapidă a unui indicator luminos de direcție (stânga sau dreapta) indică faptul că există un bec defect pe partea respectivă.
NOTIC E
Becurile de culoare portocalie trebuie înlocuite cu becuri având specificații și culoare identice.
Lămpile diurne/lămpile de
poziție (LED-uri)

Pentru înlocuirea acestor becuri, contactați orice distribuitor autorizat Toyota sau reparator
autorizat Toyota, sau orice reparator de încredere.Un kit de înlocuire pentru LED-uri este disponibil la orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau la orice reparator de încredere.

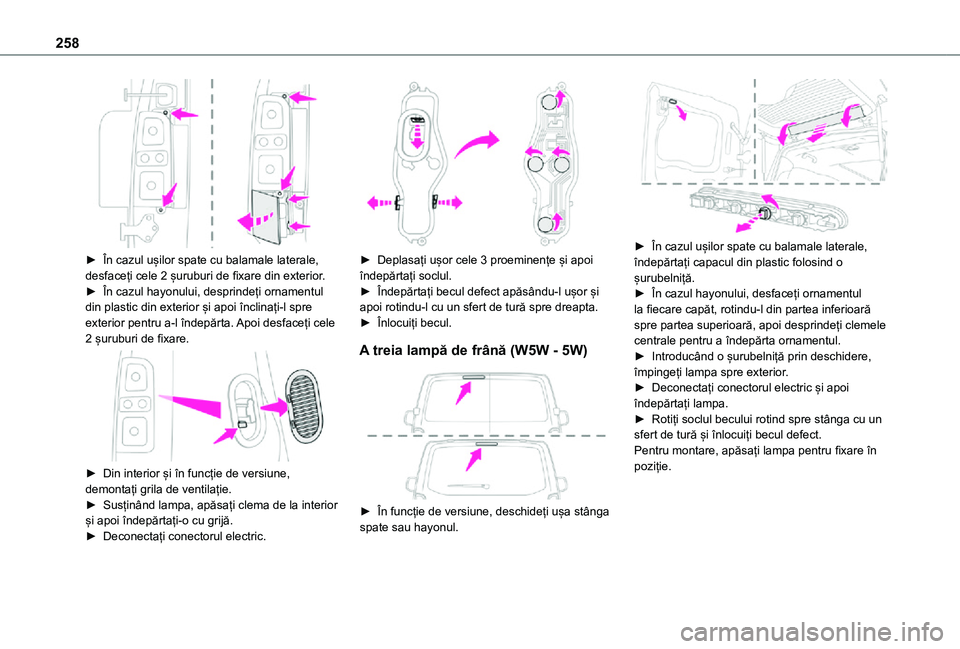

258

► În cazul ușilor spate cu balamale laterale, desfaceți cele 2 șuruburi de fixare din exterior.► În cazul hayonului, desprindeți ornamentul din plastic din exterior și apoi înclinați-l spre exterior pentru a-l îndepărta. Apoi desfaceți cele 2 șuruburi de fixare.

► Din interior și în funcție de versiune, demontați grila de ventilație.► Susținând lampa, apăsați clema de la interior și apoi îndepărtați-o cu grijă.► Deconectați conectorul electric.

► Deplasați ușor cele 3 proeminențe și apoi îndepărtați soclul.► Îndepărtați becul defect apăsându-l ușor și apoi rotindu-l cu un sfert de tură spre dreapta.► Înlocuiți becul.
A treia lampă de frână (W5W - 5W)

► În funcție de versiune, deschideți ușa stânga spate sau hayonul.

► În cazul ușilor spate cu balamale laterale, îndepărtați capacul din plastic folosind o șurubelniță.► În cazul hayonului, desfaceți ornamentul la fiecare capăt, rotindu-l din partea inferioară spre partea superioară, apoi desprindeți clemele centrale pentru a îndepărta ornamentul.► Introducând o șurubelniță prin deschidere, împingeți lampa spre exterior.► Deconectați conectorul electric și apoi îndepărtați lampa.► Rotiți soclul becului rotind spre stânga cu un sfert de tură și înlocuiți becul defect.Pentru montare, apăsați lampa pentru fixare în poziție.

259
În cazul unei defecțiuni
8

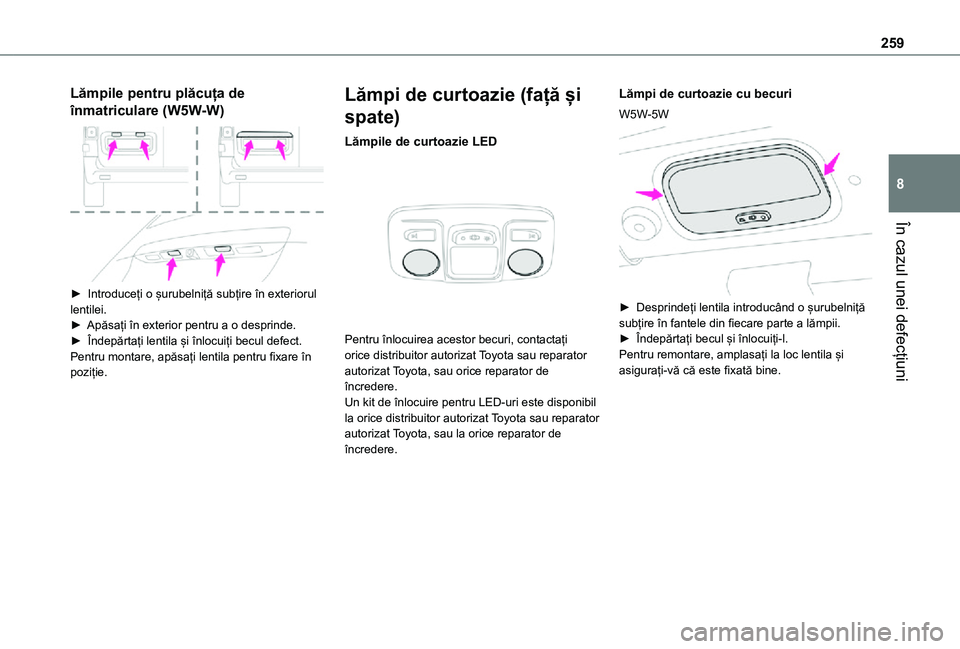

Lămpile pentru plăcuța de
înmatriculare (W5W-W)

► Introduceți o șurubelniță subțire în exteriorul lentilei.► Apăsați în exterior pentru a o desprinde.► Îndepărtați lentila și înlocuiți becul defect.Pentru montare, apăsați lentila pentru fixare în poziție.
Lămpi de curtoazie (față și
spate)
Lămpile de curtoazie LED

Pentru înlocuirea acestor becuri, contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.Un kit de înlocuire pentru LED-uri este disponibil la orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau la orice reparator de
încredere.
Lămpi de curtoazie cu becuri
W5W-5W

► Desprindeți lentila introducând o șurubelniță subțire în fantele din fiecare parte a lămpii.► Îndepărtați becul și înlocuiți-l.Pentru remontare, amplasați la loc lentila și asigurați-vă că este fixată bine.
