TOYOTA PROACE VERSO 2016 Bruksanvisningar (in Swedish)

291
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

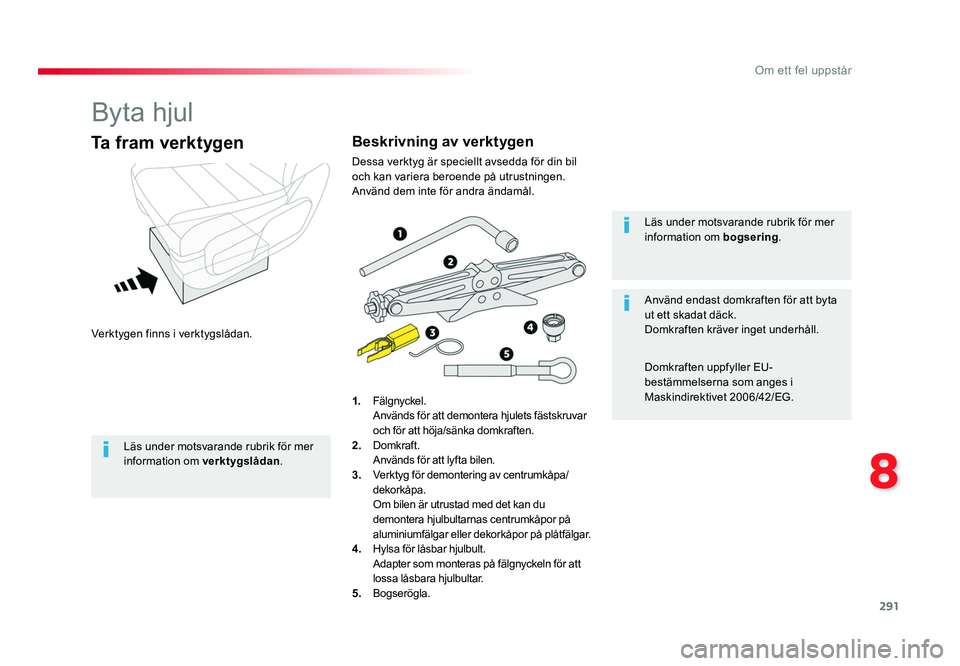

Byta hjul
Verktygen finns i verktygslådan.
Ta fram verktygen
1. Fälgnyckel.
Används för att demontera hjulets fästskruvar
och för att höja/sänka domkraften.
2. Domkraft.
Används för att lyfta bilen.
3. Verktyg för demontering av centrumkåpa/
dekorkåpa.
Om bilen är utrustad med det kan du
demontera hjulbultarnas centrumkåpor på
aluminiumfälgar eller dekorkåpor på plåtfälgar.
4. Hylsa för låsbar hjulbult.
Adapter som monteras på fälgnyckeln för att
lossa låsbara hjulbultar.
5. Bogserögla. Läs under motsvarande rubrik för mer
information om bogsering
.
Använd endast domkraften för att byta
ut ett skadat däck.
Domkraften kräver inget underhåll.
Domkraften uppfyller EU-
bestämmelserna som anges i
Maskindirektivet 2006/42/EG.
Beskrivning av verktygen
Dessa verktyg är speciellt avsedda för din bil
och kan variera beroende på utrustningen.
Använd dem inte för andra ändamål.
Läs under motsvarande rubrik för mer
information om verktygslådan .
Proace-Verso_SV.indb 29110/08/2016 13:17

292
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

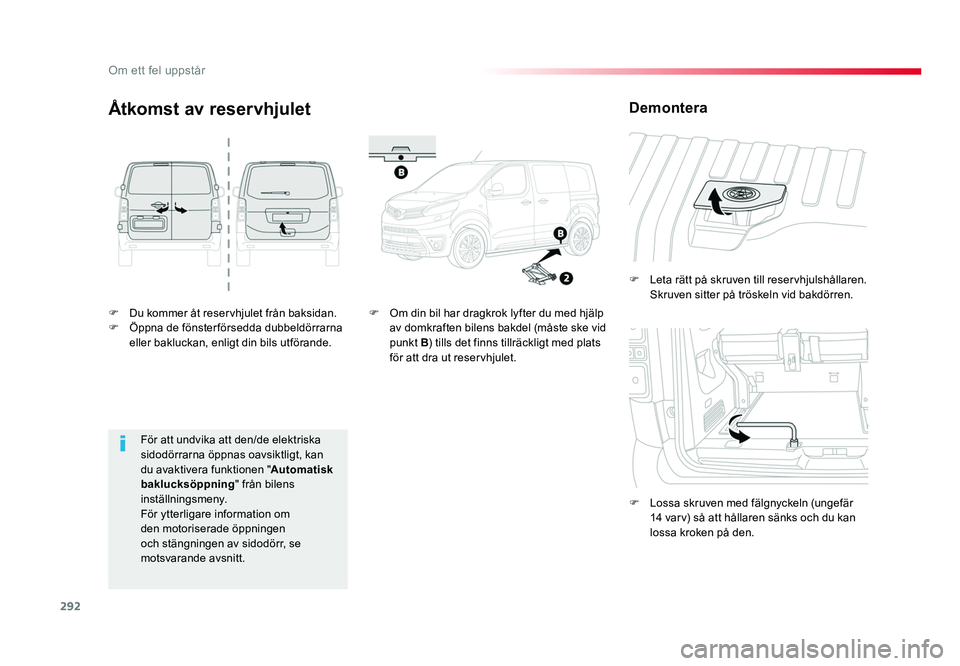

F Du kommer åt reservhjulet från baksidan.
F Öppna de fönsterförsedda dubbeldörrarna
eller bakluckan, enligt din bils utförande. F
Leta rätt på skruven till reservhjulshållaren.
Skruven sitter på tröskeln vid bakdörren.
F Lossa skruven med fälgnyckeln (ungefär 14 varv) så att hållaren sänks och du kan
lossa kroken på den.
Åtkomst av reservhjulet
F Om din bil har dragkrok lyfter du med hjälp av domkraften bilens bakdel (måste ske vid
punkt B ) tills det finns tillräckligt med plats
för att dra ut reservhjulet.
Demontera
För att undvika att den/de elektriska
sidodörrarna öppnas oavsiktligt, kan
du avaktivera funktionen " Automatisk
baklucksöppning " från bilens
inställningsmeny.
För ytterligare information om
den motoriserade öppningen
och stängningen av sidodörr, se
motsvarande avsnitt.
Proace-Verso_SV.indb 29210/08/2016 13:17

293
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
F Frigör hållaren från kroken och placera
reservhjulet bredvid hjulet som ska bytas ut.
Montera
F Placera hjulet mitt emot
reservhjulshållaren.
F För steg för steg in hjulet på hållaren med växelvisa rörelser (från vänster till höger)
tills du kan lossa krokens fästen.
F Fäst hållaren med kroken och skruva
sedan tillbaka skruven med fälgnyckeln tills
den sitter fast igen.
Proace-Verso_SV.indb 29310/08/2016 13:17

294
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
F Om bilen har plåtfälg tar du bort dekorkåpan med verktyget 3 .
F Om bilen har aluminiumfälg kan du lossa centrumkåpan på varje bult med hjälp av
verktyget 3 .
F Om bilen har en stöldskyddshylsa 4 monterar du den på fälgnyckeln 1 för att
frigöra den låsbara hjulbulten.
F Lossa övriga hjulbultar (utan att ta loss
dem) enbart med fälgnyckeln 1. F
Placera domkraftens underlag på marken
och försäkra dig om att den är lodrät
i förhållande till punkten A eller B på
underredet, som är närmast det hjul som
ska bytas.

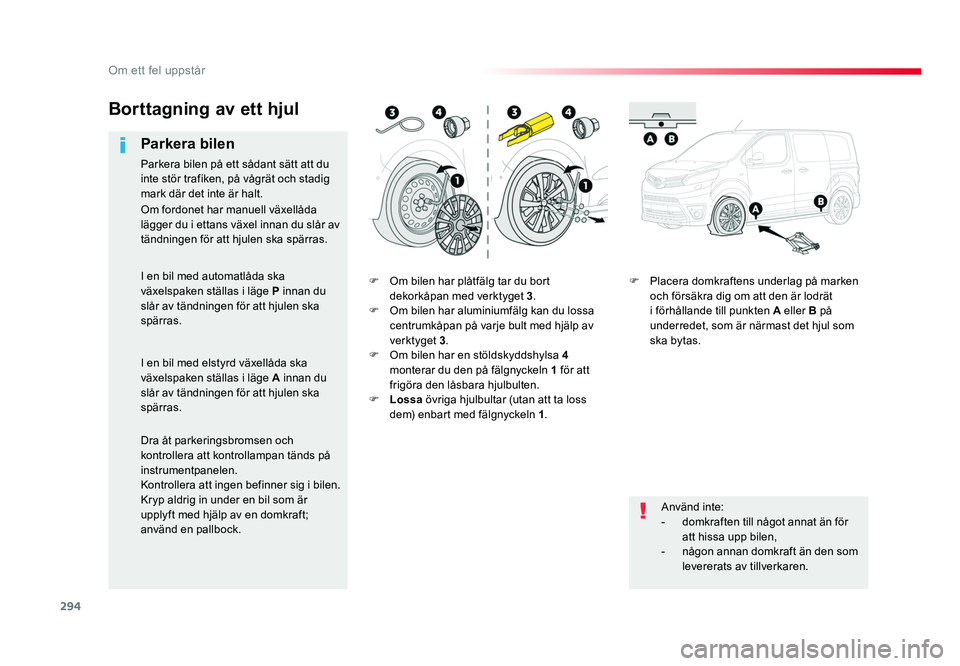

Borttagning av ett hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du
inte stör trafiken, på vågrät och stadig
mark där det inte är halt.
Använd inte:
- domkraften till något annat än för
att hissa upp bilen,
- någon annan domkraft än den som levererats av tillverkaren.
Om fordonet har manuell växellåda
lägger du i ettans växel innan du slår av
tändningen för att hjulen ska spärras.
I en bil med automatlåda ska
växelspaken ställas i läge
P innan du
slår av tändningen för att hjulen ska
spärras.
I en bil med elstyrd växellåda ska
växelspaken ställas i läge A innan du
slår av tändningen för att hjulen ska
spärras.
Dra åt parkeringsbromsen och
kontrollera att kontrollampan tänds på
instrumentpanelen.
Kontrollera att ingen befinner sig i bilen.
Kryp aldrig in under en bil som är
upplyft med hjälp av en domkraft;
använd en pallbock.
Proace-Verso_SV.indb 29410/08/2016 13:17

295
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Se till att domkraften står stadigt. Om marken är hal eller porös riskerar domkraften att glida
och sedan sjunka ned - Risk för skador!
Var noga med att enbart placera domkraften i punkterna A eller B under bilen och
kontrollera att lyftpunkten på bilen är centrerad på domkraftshuvudet. Annars finns det risk
för skador på bilen och/eller att domkraften sjunker ihop - Risk för skador! F Ta bort hjulbultarna och förvara dem på en
ren plats.
F Ta loss hjulet.
F Veva ut domkraften
2 med hjälp av vridreglaget tills dess huvud ligger an mot lyftpunkten A
eller B. Lyftpunkten A eller B på bilen ska vara ordentligt införd i mitten av domkraftshuvudet.
F Lyft bilen med hjälp av fälgnyckeln 1 tills det är ett tillräckligt avstånd mellan hjulet och marken för att det ska gå enkelt att montera reservhjulet (som inte är punkterat).
Proace-Verso_SV.indb 29510/08/2016 13:17

296
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

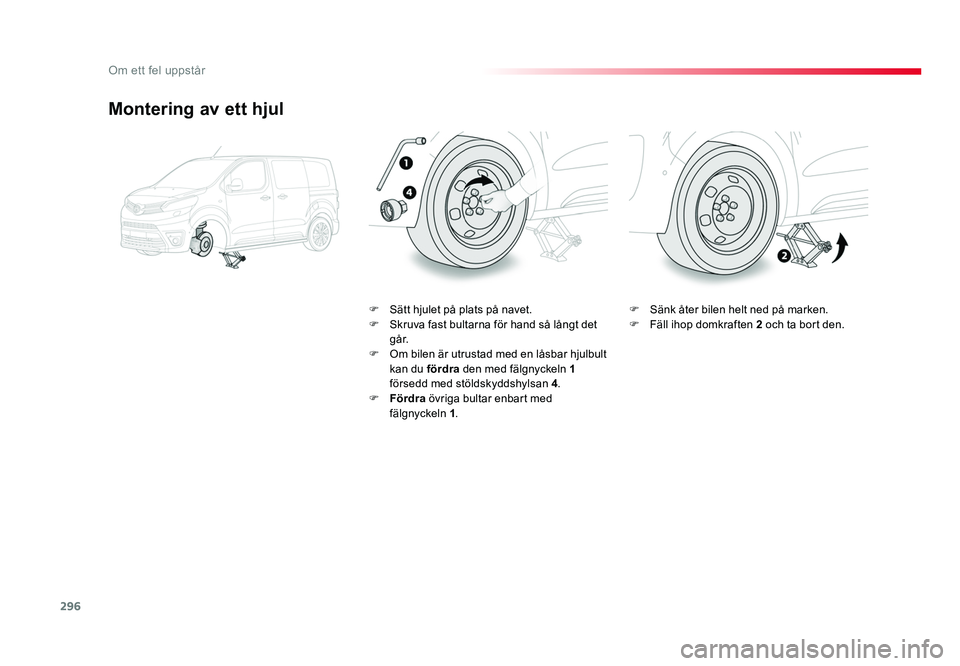

Montering av ett hjul
F Sätt hjulet på plats på navet.
F Skruva fast bultarna för hand så långt det g å r.
F Om bilen är utrustad med en låsbar hjulbult kan du fördra den med fälgnyckeln 1
försedd med stöldskyddshylsan 4.
F Fördra övriga bultar enbart med
fälgnyckeln 1 . F Sänk åter bilen helt ned på marken.
F Fäll ihop domkraften
2 och ta bort den.
Proace-Verso_SV.indb 29610/08/2016 13:17

297
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
F Beroende på bilens utrustning spärrar du
den låsbara hjulbulten med fälgnyckeln 1
försedd med stöldskyddshylsan 4.
F Dra åt övriga hjulbultar enbart med
fälgnyckeln 1.
F Lägg tillbaka verktygen i verktygslådan. Däcktrycket anges på denna dekal.
Efter ett hjulbyte
Placera det punkterade däcket på rätt
sätt i hållaren.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer
och utrustning snarast möjligt kontrollera
hjulmuttrarna är korrekt åtdragna och att
trycket i reservhjulet är korrekt.
Reparera det punkterade hjulet och
montera genast tillbaka det på bilen.
Kontrollera lufttrycket i däcken och
nollställ systemet om din bil är försett
med däcktryckvarningssystem.
Tyre Pressure Warning
System (TPWS)
Reservhjulet i plåt har ingen sensor för
däcktrycksvarnaren.
Hjul med stor
dekorkåpa
Vid återmontering av hjulet
monterar
du hjulsidan genom att först placera
ventilöppningen mitt för hjulventilen och
sedan trycka runt om på hjulsidan med
handflatan.
Läs under motsvarande rubrik för mer
information om däcktrycksvarnaren
.
Proace-Verso_SV.indb 29710/08/2016 13:17

298
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Byta av lampa
Halogenlampa: vrid lampan moturs.
Ty p A
Lampa med bajonettfäste: tryck på lampan och
vrid sedan motsols.
Ty p BTy p C
Ty p D
Lampa helt av glas: dra ut den försiktigt
(tryckbelastad).
Halogenlampa: frigör fjädern som spärrar
fästet.
Halogenlampor skall bytas efter att
strålkastaren varit släckt i flera minuter
(risk för brännskador). Rör inte direkt
vid lampan med fingrarna, använd
tygtrasor som inte luddar. Kontrollera att ljusen fungerar korrekt
efter varje åtgärd.
Typ av lampor
Det finns olika typer av lampor på bilen. De
demonteras så här:
Xenonlampor: Byte av D8S xenonlampor måste
utföras av en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning,
eftersom risk för elstötar föreligger.Ty p E
Proace-Verso_SV.indb 29810/08/2016 13:17

299
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

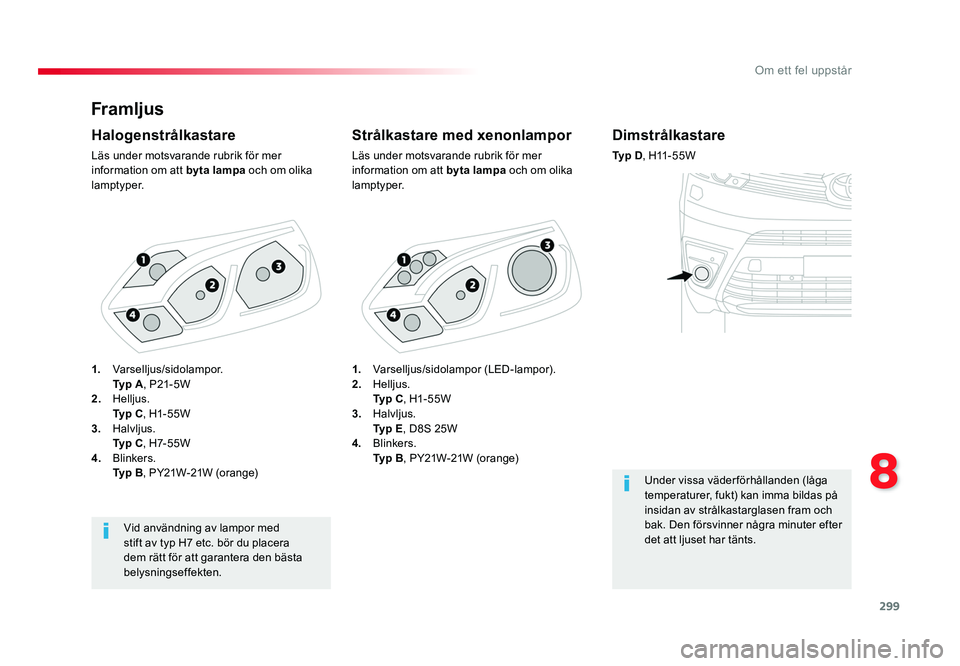

Framljus
Strålkastare med xenonlampor
Läs under motsvarande rubrik för mer
information om att byta lampa och om olika
lamptyper.
Halogenstrålkastare
Läs under motsvarande rubrik för mer
information om att byta lampa och om olika
lamptyper.
Vid användning av lampor med
stift av typ H7 etc. bör du placera
dem rätt för att garantera den bästa
belysningseffekten.
Dimstrålkastare
Ty p D, H11 - 5 5 W
Under vissa väderförhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarglasen fram och
bak. Den försvinner några minuter efter
det att ljuset har tänts.
1.
Varselljus/sidolampor (LED-lampor).
2. Helljus.
Ty p C , H1- 55W
3. Halvljus.
Ty p E , D8S 25W
4. Blinkers.
Ty p B , PY21W-21W (orange)
1.
Varselljus/sidolampor.
Ty p A , P21- 5W
2. Helljus.
Ty p C , H1- 55W
3. Halvljus.
Ty p C , H7- 5 5 W
4. Blinkers.
Ty p B , PY21W-21W (orange)
Proace-Verso_SV.indb 29910/08/2016 13:17

300
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

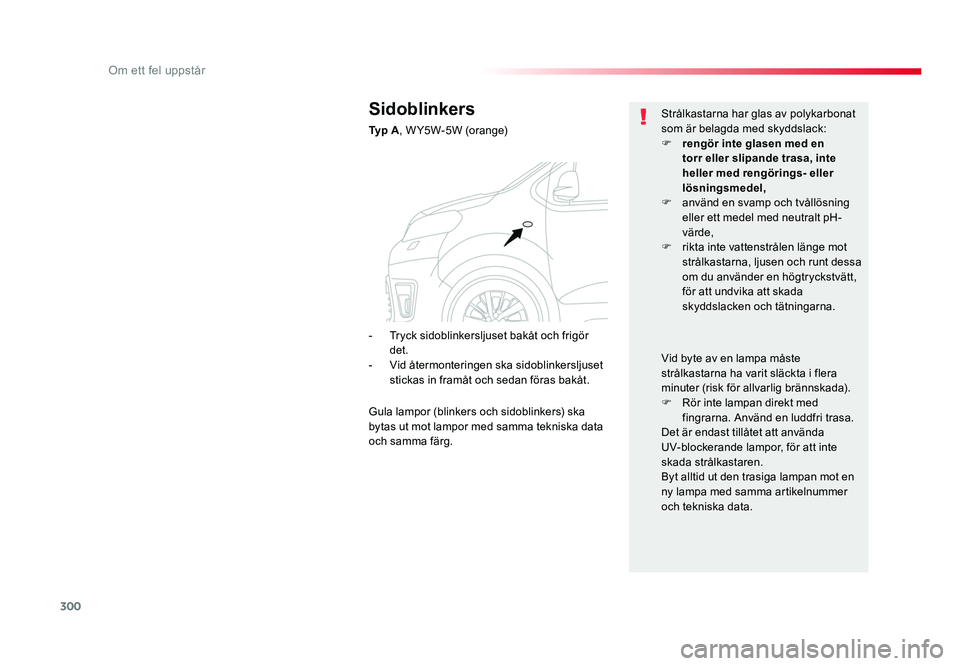

Sidoblinkers
Ty p A, W Y5W-5W (orange) Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F
rengör inte glasen med en
torr eller slipande trasa, inte
heller med rengörings- eller
lösningsmedel,
F använd en svamp och tvållösning
eller ett medel med neutralt pH-
värde,
F rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa
om du använder en högtryckstvätt,
för att undvika att skada
skyddslacken och tätningarna.
Vid byte av en lampa måste
strålkastarna ha varit släckta i flera
minuter (risk för allvarlig brännskada).
F Rör inte lampan direkt med
fingrarna. Använd en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor, för att inte
skada strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa med samma artikelnummer
och tekniska data.
- Tryck sidoblinkersljuset bakåt och frigör
det.
- Vid återmonteringen ska sidoblinkersljuset
stickas in framåt och sedan föras bakåt.
Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska data
och samma färg.
