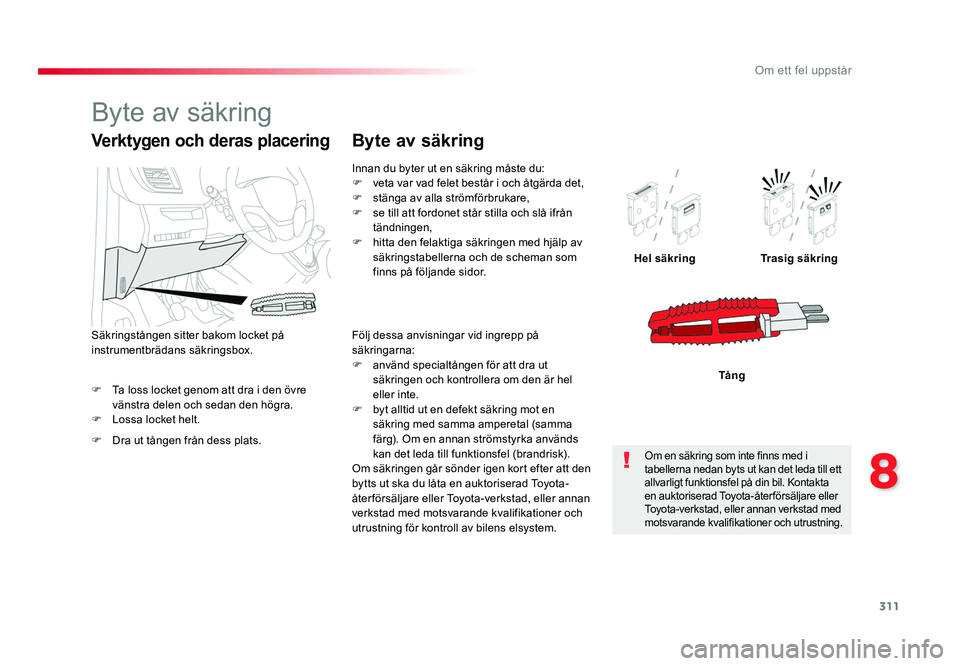

311
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
F Ta loss locket genom att dra i den övre vänstra delen och sedan den högra.
F Lossa locket helt. Hel säkring
Trasig säkring
Tå n g
Verktygen och deras placering
F Dra ut tången från dess plats. Säkringstången sitter bakom locket på
instrumentbrädans säkringsbox. Innan du byter ut en säkring måste du:
F veta var vad felet består i och åtgärda det,
F
stänga av alla strömförbrukare,
F se till att fordonet står stilla och slå ifrån tändningen,
F hitta den felaktiga säkringen med hjälp av säkringstabellerna och de scheman som
finns på följande sidor.
Byte av säkring
Följ dessa anvisningar vid ingrepp på
säkringarna:
F använd specialtången för att dra ut säkringen och kontrollera om den är hel
eller inte.
F byt alltid ut en defekt säkring mot en säkring med samma amperetal (samma
färg). Om en annan strömstyrka används
kan det leda till funktionsfel (brandrisk).
Om säkringen går sönder igen kort efter att den
bytts ut ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och
utrustning för kontroll av bilens elsystem.
Om en säkring som inte finns med i
tabellerna nedan byts ut kan det leda till ett
allvarligt funktionsfel på din bil. Kontakta
en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Byte av säkring
Proace-Verso_SV.indb 31110/08/2016 13:17

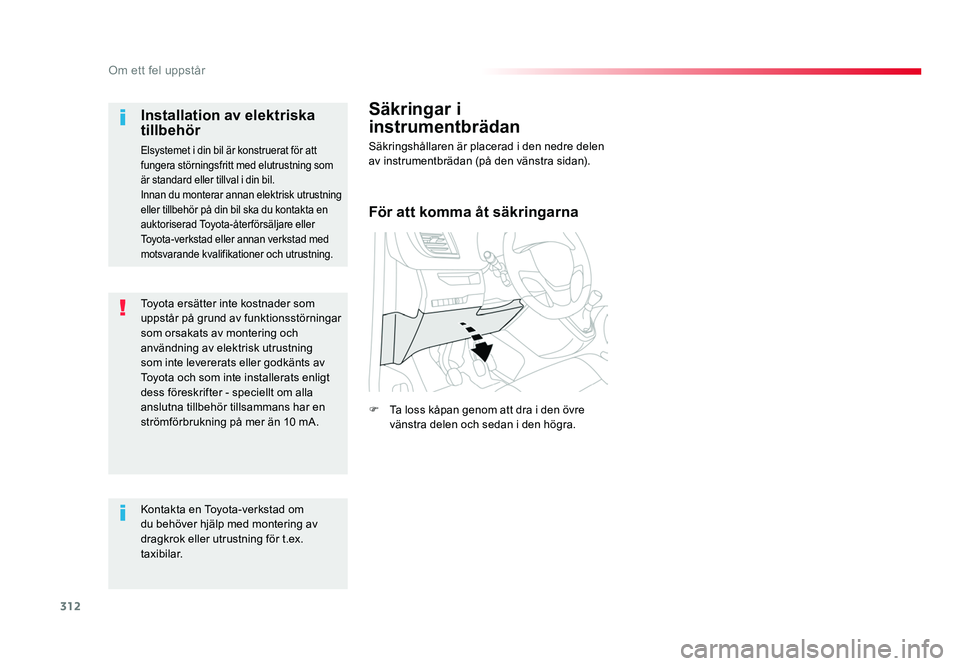

312
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Toyota ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och
användning av elektrisk utrustning
som inte levererats eller godkänts av
Toyota och som inte installerats enligt
dess föreskrifter - speciellt om alla
anslutna tillbehör tillsammans har en
strömförbrukning på mer än 10 mA.
Installation av elektriska
tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning som
är standard eller tillval i din bil.
Innan du monterar annan elektrisk utrustning
eller tillbehör på din bil ska du kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Kontakta en Toyota-verkstad om
du behöver hjälp med montering av
dragkrok eller utrustning för t.ex.
taxibilar.
Säkringar i
instrumentbrädan
Säkringshållaren är placerad i den nedre delen
av instrumentbrädan (på den vänstra sidan).
För att komma åt säkringarna
F Ta loss kåpan genom att dra i den övre vänstra delen och sedan i den högra.
Proace-Verso_SV.indb 31210/08/2016 13:17

313
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Version 1 (Eco)
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.Säkring
nr Styrka
(A) Funktioner
F1 10Elektrisk servostyrning, kopplingskontakt.
F4 15Signalhorn.
F5 20Pump till vindrute- och bakrutespolare.
F6 20Pump till vindrute- och bakrutespolare.
F7 1012-volts tillbehörsuttag.
F8 20Enkel eller dubbel vindrutetorkare bak.
F10/F11 30Yttre och inre lås, fram och bak.
F13 10Reglage till klimatanläggningen fram, reglage till bilradion,
växelspak, head up-display.
F14 5Larm, systemet för nödsamtal, ER A-GLONASS.
F17 5Instrumenttavla.
F19 3Reglage på ratten.
F21 3Elektroniskt lås- och startsystem eller tändningslås.
F22 3Regn- och ljusgivare, multifunktionskamera.
F23 5Bältespåminnare.
F24 5Pekskärm, backkamera och parkeringssensor.
F25 5Krockkuddar.
F29 20Bilradio, pekskärm, cd-spelare, navigation.
F31 15Bilradio (+ batteri).
F32 1512-volts tillbehörsuttag fram.
F34 5Dödavinkeln-varnare, elmanövrerade sidospeglar.
F35 5Munstycke för värme, reglage för inställning av strålkastarhöjd.
F36 5Laddställ för ficklampa, taklampa bak.
Proace-Verso_SV.indb 31310/08/2016 13:17

314
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Säkring
Nr Styrka

(A) Funktioner
F1 3Elektroniskt lås- och startsystem eller tändningslås.
F5 5Pekskärm, backkamera och parkeringssensor.
F7 10Reglagepanel för luftkonditionering bak, hifi-förstärkare.
F8 20Enkel eller dubbel vindrutetorkare bak.
F10/F11 30Yttre och inre lås, fram och bak.
F12 3Larm.
F17 1012-volts tillbehörsuttag.
F18 5ERA-GLONASS emergency call system
F21 3Laddställ för ficklampa, taklampa bak.
F22 3Handskfacksbelysning, taklampor bak.
F23 5Dödavinkeln-varnare, elmanövrerade sidospeglar.
F24 5Reglage på ratten.
F25 5Reglage för inställning av strålkastarhöjd.
F26 3Bältespåminnare.
F27 3Regn- och ljusgivare, multifunktionskamera.
F28 10Reglage till klimatanläggningen fram, reglage till radion,
växelspak, head up-display.
F30A eller B 15Bilradio (+ batteri).
F31 5Krockkuddar.
F33 1512-volts tillbehörsuttag fram.
F35 5Instrumenttavla.
F36 20Bilradio, pekskärm, CD-spelare, navigation.Version 2 (Full)
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
Proace-Verso_SV.indb 31410/08/2016 13:17

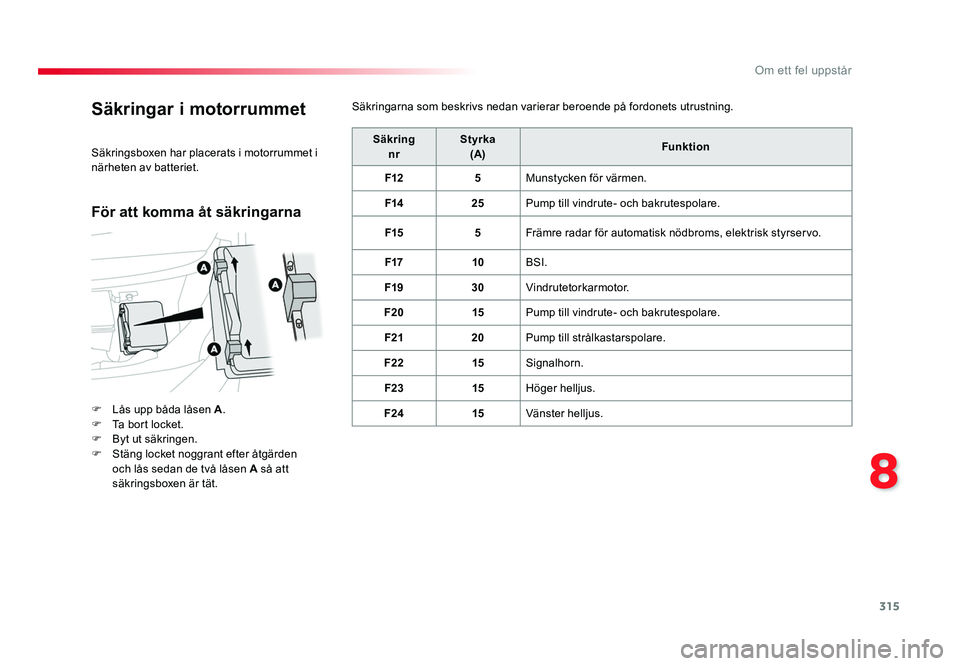

315
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Säkringar i motorrummet
F Lås upp båda låsen A.
F Ta bort locket.
F Byt ut säkringen.
F Stäng locket noggrant efter åtgärden och lås sedan de två låsen A så att
säkringsboxen är tät. Säkring
nr Styrka
(A) Funktion
F12 5Munstycken för värmen.
F14 25Pump till vindrute- och bakrutespolare.
F15 5Främre radar för automatisk nödbroms, elektrisk styrservo.
F17 10BSI.
F19 30Vindrutetorkarmotor.
F20 15Pump till vindrute- och bakrutespolare.
F21 20Pump till strålkastarspolare.
F22 15Signalhorn.
F23 15Höger helljus.
F24 15Vänster helljus.
Säkringsboxen har placerats i motorrummet i
närheten av batteriet.
Säkringarna som beskrivs nedan varierar beroende på fordonets utrustning.
För att komma åt säkringarna
Proace-Verso_SV.indb 31510/08/2016 13:17

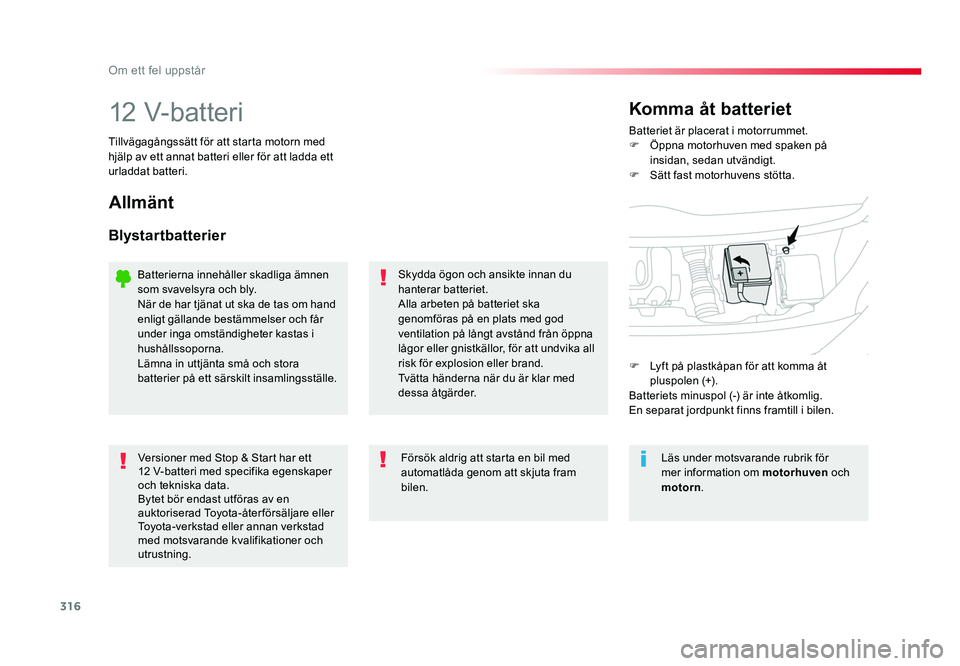

316
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
12 V- bat ter iBatteriet är placerat i motorrummet.
F Öppna motorhuven med spaken på insidan, sedan utvändigt.
F Sätt fast motorhuvens stötta.
Komma åt batteriet
Tillvägagångssätt för att starta motorn med
hjälp av ett annat batteri eller för att ladda ett
urladdat batteri.
Allmänt
Blystartbatterier
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska
genomföras på en plats med god
ventilation på långt avstånd från öppna
lågor eller gnistkällor, för att undvika all
risk för explosion eller brand.
Tvätta händerna när du är klar med
dessa åtgärder.
Versioner med Stop & Start har ett
12 V-batteri med specifika egenskaper
och tekniska data.
Bytet bör endast utföras av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Försök aldrig att starta en bil med
automatlåda genom att skjuta fram
bilen.
Batterierna innehåller skadliga ämnen
som svavelsyra och bly.
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
under inga omständigheter kastas i
hushållssoporna.
Lämna in uttjänta små och stora
batterier på ett särskilt insamlingsställe.
Läs under motsvarande rubrik för
mer information om motorhuven och
motorn .
F Lyft på plastkåpan för att komma åt
pluspolen (+).
Batteriets minuspol (-) är inte åtkomlig.
En separat jordpunkt finns framtill i bilen.
Proace-Verso_SV.indb 31610/08/2016 13:17

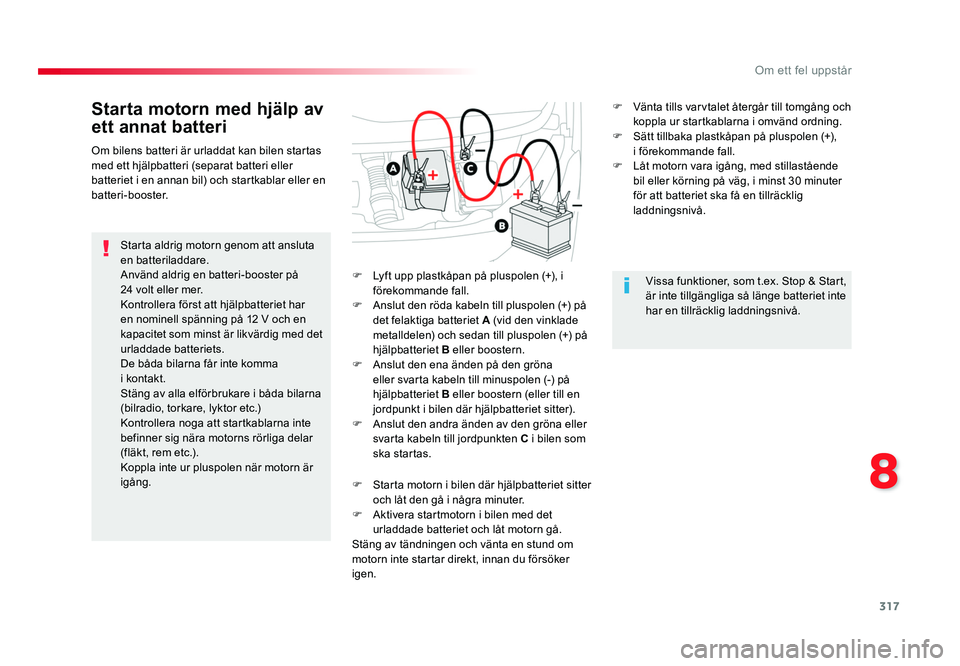

317
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Starta motorn med hjälp av
ett annat batteri
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på
24 volt eller mer.
Kontrollera först att hjälpbatteriet har
en nominell spänning på 12 V och en
kapacitet som minst är likvärdig med det
urladdade batteriets.
De båda bilarna får inte komma
i kontakt.
Stäng av alla elförbrukare i båda bilarna
(bilradio, torkare, lyktor etc.)
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar
(fläkt, rem etc.).
Koppla inte ur pluspolen när motorn är
igång. F Lyft upp plastkåpan på pluspolen (+), i
förekommande fall.
F Anslut den röda kabeln till pluspolen (+) på det felaktiga batteriet A (vid den vinklade
metalldelen) och sedan till pluspolen (+) på
hjälpbatteriet B eller boostern.
F Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B eller boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
F Anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C i bilen som
ska startas.
F Starta motorn i bilen där hjälpbatteriet sitter
och låt den gå i några minuter.
F Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar direkt, innan du försöker
igen.
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller
batteriet i en annan bil) och startkablar eller en
batteri-booster.
Vissa funktioner, som t.ex. Stop & Start,
är inte tillgängliga så länge batteriet inte
har en tillräcklig laddningsnivå.
F Vänta tills varvtalet återgår till tomgång och
koppla ur startkablarna i omvänd ordning.
F Sätt tillbaka plastkåpan på pluspolen (+),
i förekommande fall.
F Låt motorn vara igång, med stillastående bil eller körning på väg, i minst 30 minuter
för att batteriet ska få en tillräcklig
laddningsnivå.
Proace-Verso_SV.indb 31710/08/2016 13:17

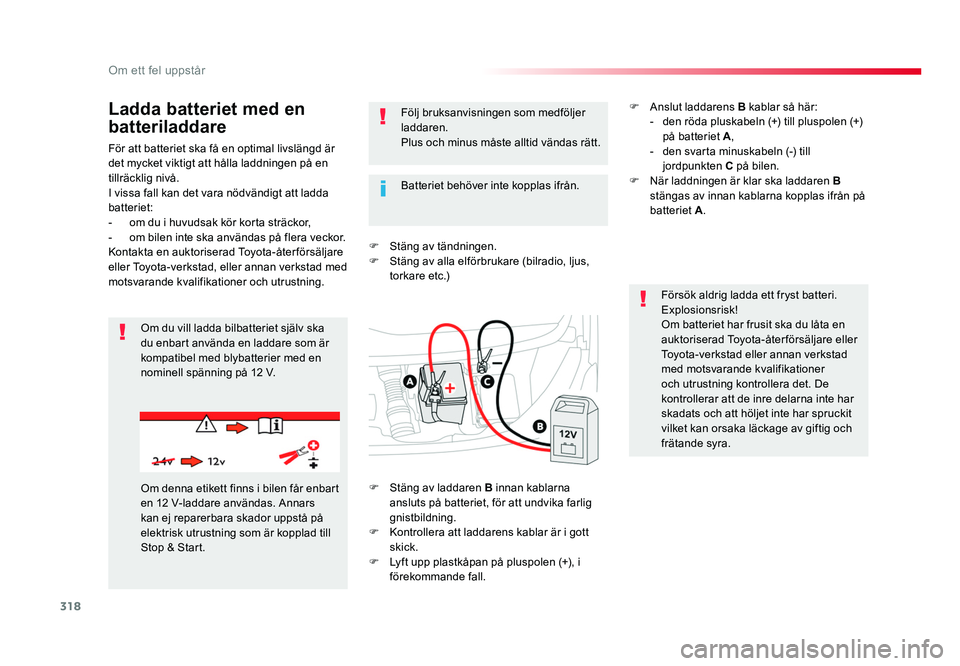

318
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
- om du i huvudsak kör korta sträckor,
- om bilen inte ska användas på flera veckor.
Kontakta en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Ladda batteriet med en
batteriladdare
F Stäng av tändningen.
F Stäng av alla elförbrukare (bilradio, ljus,
torkare etc.)
Om du vill ladda bilbatteriet själv ska
du enbart använda en laddare som är
kompatibel med blybatterier med en
nominell spänning på 12 V. Följ bruksanvisningen som medföljer
laddaren.
Plus och minus måste alltid vändas rätt.
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har frusit ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer
och utrustning kontrollera det. De
kontrollerar att de inre delarna inte har
skadats och att höljet inte har spruckit
vilket kan orsaka läckage av giftig och
frätande syra.
Om denna etikett finns i bilen får enbart
en 12 V-laddare användas. Annars
kan ej reparerbara skador uppstå på
elektrisk utrustning som är kopplad till
Stop & Start. Batteriet behöver inte kopplas ifrån.
F Stäng av laddaren B innan kablarna ansluts på batteriet, för att undvika farlig
gnistbildning.
F Kontrollera att laddarens kablar är i gott skick.
F Lyft upp plastkåpan på pluspolen (+), i förekommande fall. F
Anslut laddarens B kablar så här:
- den röda pluskabeln (+) till pluspolen (+) på batteriet A ,
- den svarta minuskabeln (-) till
jordpunkten C på bilen.
F När laddningen är klar ska laddaren B
stängas av innan kablarna kopplas ifrån på
batteriet A .
Proace-Verso_SV.indb 31810/08/2016 13:17

319
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Tryck inte för hårt på låstungan,
eftersom det är omöjligt att låsa om
kabelskon är felplacerad. Börja i så fall
om från början.
Koppla ifrån batteriet
För att bibehålla en tillräcklig laddning så att
motorn kan startas, rekommenderar vi att du
kopplar ur batteriet om bilen ska stå oanvänd
under långa perioder.
Innan batteriet kopplas ur:
F stäng alla öppningsbara delar (dörrar,
bagagelucka, rutor, tak),
F stäng av alla elförbrukare (bilradio, ljus,
torkare etc.)
F stäng av tändningen och vänta i minst fyra minuter.
Det räcker att du kopplar ifrån pluspolen (+).
Kabelsko med snabblåsning
Urkoppling av pluspolen (+)
F Lyft upp reglaget A maximalt för att låsa
upp kabelklämman B .
Efter återanslutning
Återanslutning av pluspolen (+)
F Placera den öppna kabelklämman B på
batteriets pluspol (+).
F Tryck vertikalt på kabelskon så att den ligger ordentligt an mot batteriet.
F Lås genom att sänka ned reglage A. Efter återanslutning av batteriet ska du slå
på tändningen och vänta 1 minut innan bilen
startas, för att de elektroniska systemen ska
hinna nollställas.
Om smärre problem dock kvarstår ska du
kontakta en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Genom att läsa under motsvarande rubriker
kan du själv ta reda på hur vissa funktioner
nollställs, som exempelvis:
-
nyckeln med fjärrkontroll eller den
elektroniska nyckeln (beroende på version),
- de elmanövrerade fönsterhissarna,
- datum och tid,
- sparade radiostationer.
Under sträckan som körs efter att
motorn har startats för första gången
kan det hända att Stop & Start inte är i
funktion.
I så fall kommer funktionen inte att vara
tillgänglig på nytt förrän bilen stått stilla
kontinuerligt under en tid som beror på
omgivningstemperaturen och batteriets
laddningstillstånd (upp till 8 timmar).
Proace-Verso_SV.indb 31910/08/2016 13:17

320
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

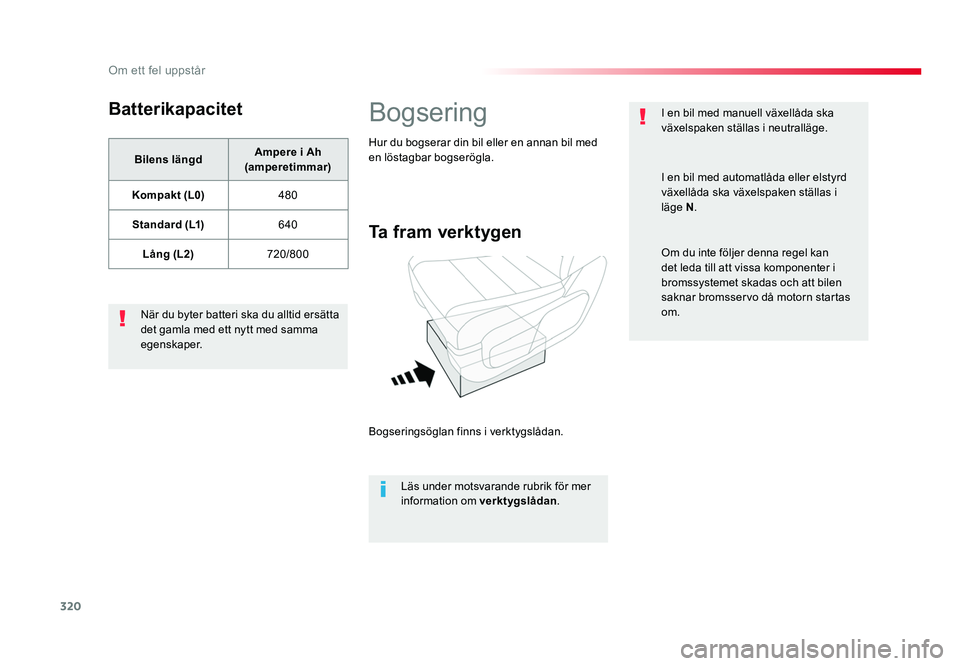

Batterikapacitet
Bilens längdAmpere i Ah
(amperetimmar)
Kompakt (L0) 480
Standard (L1) 640
Lång (L2) 720/800
När du byter batteri ska du alltid ersätta
det gamla med ett nytt med samma
egenskaper.
Bogsering
Ta fram verktygen
Bogseringsöglan finns i verktygslådan. Läs under motsvarande rubrik för mer
information om verktygslådan .
Hur du bogserar din bil eller en annan bil med
en löstagbar bogserögla.
I en bil med manuell växellåda ska
växelspaken ställas i neutralläge.
I en bil med automatlåda eller elstyrd
växellåda ska växelspaken ställas i
läge N
.
Om du inte följer denna regel kan
det leda till att vissa komponenter i
bromssystemet skadas och att bilen
saknar bromsservo då motorn startas
om.
Proace-Verso_SV.indb 32010/08/2016 13:17
