301
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Se till att hela enheten sitter på rätt
plats vid återmonteringen av lampa och
kontaktstycke i strålkastaren. Ett klick, som
bekräftar att allt är i rätt position, ska höras.
Halvljus
(halogenstrålkastare)
Ty p C, H7- 5 5 W
Varselljus/sidolampor.
Ty p A , P21- 5W
F Dra ut skyddet.
F Tryck på kontaktstyckets nedre fäste och ta bort både lampa och kontaktstycke.
F Dra loss lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd. F
TVrid lamphållaren ett kvarts varv medurs.
F Ta bort lamphållaren.
F Ta bort den trasiga glödlampan.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Proace-Verso_SV.indb 30110/08/2016 13:17

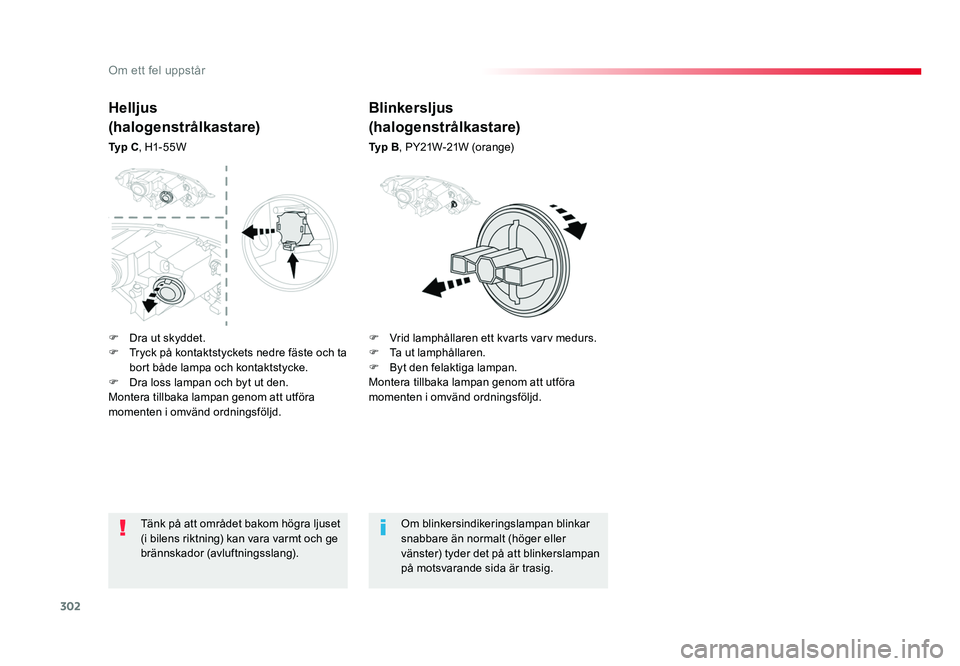

302
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Tänk på att området bakom högra ljuset
(i bilens riktning) kan vara varmt och ge
brännskador (avluftningsslang).Om blinkersindikeringslampan blinkar
snabbare än normalt (höger eller
vänster) tyder det på att blinkerslampan
på motsvarande sida är trasig.
Blinkersljus
(halogenstrålkastare)
Ty p B
, PY21W-21W (orange)
Helljus
(halogenstrålkastare)
Ty p C, H1- 55W
F Dra ut skyddet.
F Tryck på kontaktstyckets nedre fäste och ta bort både lampa och kontaktstycke.
F Dra loss lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd. F
Vrid lamphållaren ett kvarts varv medurs.
F Ta ut lamphållaren.
F Byt den felaktiga lampan.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Proace-Verso_SV.indb 30210/08/2016 13:17

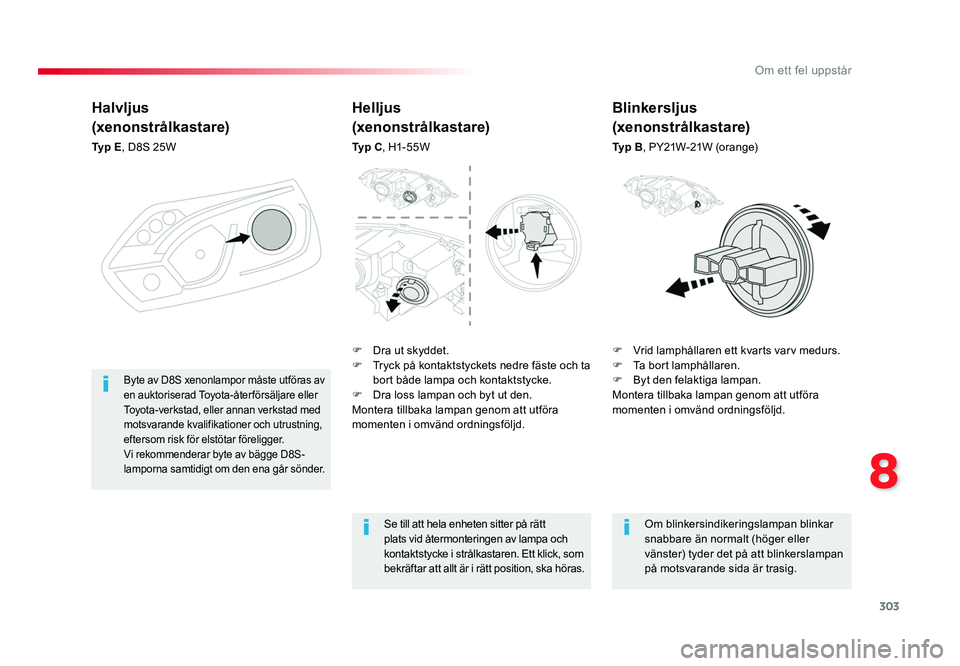

303
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Halvljus
(xenonstrålkastare)
Ty p E, D8S 25W
F Vrid lamphållaren ett kvarts varv medurs.
F Ta bort lamphållaren.
F Byt den felaktiga lampan.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Byte av D8S xenonlampor måste utföras av
en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning,
eftersom risk för elstötar föreligger.
Vi rekommenderar byte av bägge D8S-
lamporna samtidigt om den ena går sönder.
Helljus
(xenonstrålkastare)
Ty p C , H1- 55W
Se till att hela enheten sitter på rätt
plats vid återmonteringen av lampa och
kontaktstycke i strålkastaren. Ett klick, som
bekräftar att allt är i rätt position, ska höras.Om blinkersindikeringslampan blinkar
snabbare än normalt (höger eller
vänster) tyder det på att blinkerslampan
på motsvarande sida är trasig.
Blinkersljus
(xenonstrålkastare)
Ty p B , PY21W-21W (orange)
F Dra ut skyddet.
F Tryck på kontaktstyckets nedre fäste och ta bort både lampa och kontaktstycke.
F Dra loss lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Proace-Verso_SV.indb 30310/08/2016 13:17

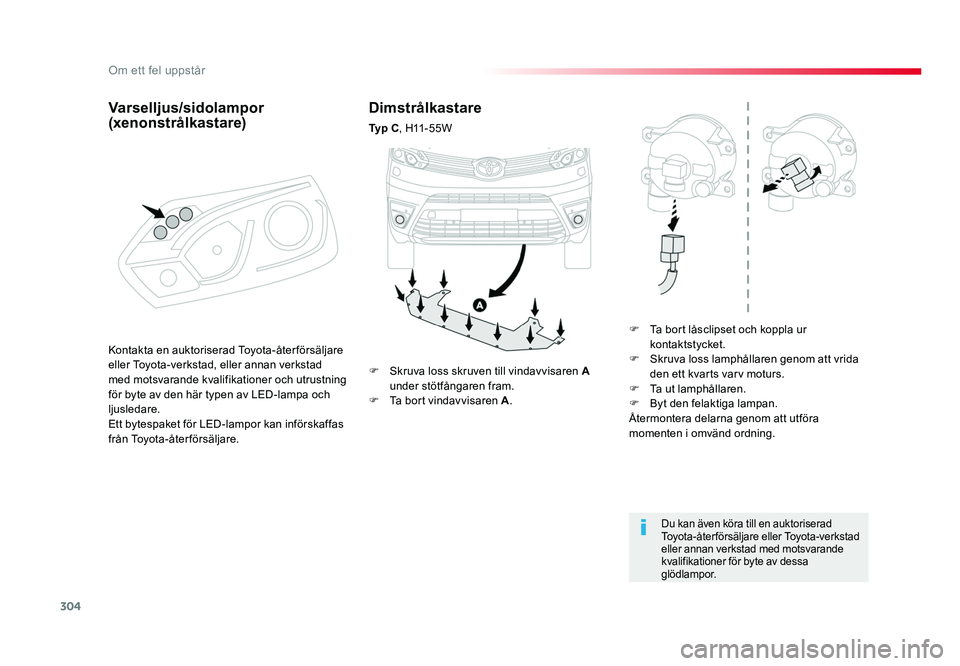

304
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Dimstrålkastare
Ty p C, H11 - 5 5 W
F Ta bort låsclipset och koppla ur kontaktstycket.
F Skruva loss lamphållaren genom att vrida
den ett kvarts varv moturs.
F Ta ut lamphållaren.
F Byt den felaktiga lampan.
Återmontera delarna genom att utföra
momenten i omvänd ordning.
Du kan även köra till en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande
kvalifikationer för byte av dessa
glödlampor.
F Skruva loss skruven till vindavvisaren A
under stötfångaren fram.
F Ta bort vindavvisaren A .
Kontakta en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning
för byte av den här typen av LED-lampa och
ljusledare.
Ett bytespaket för LED-lampor kan införskaffas
från Toyota-återförsäljare.
Varselljus/sidolampor
(xenonstrålkastare)
Proace-Verso_SV.indb 30410/08/2016 13:17

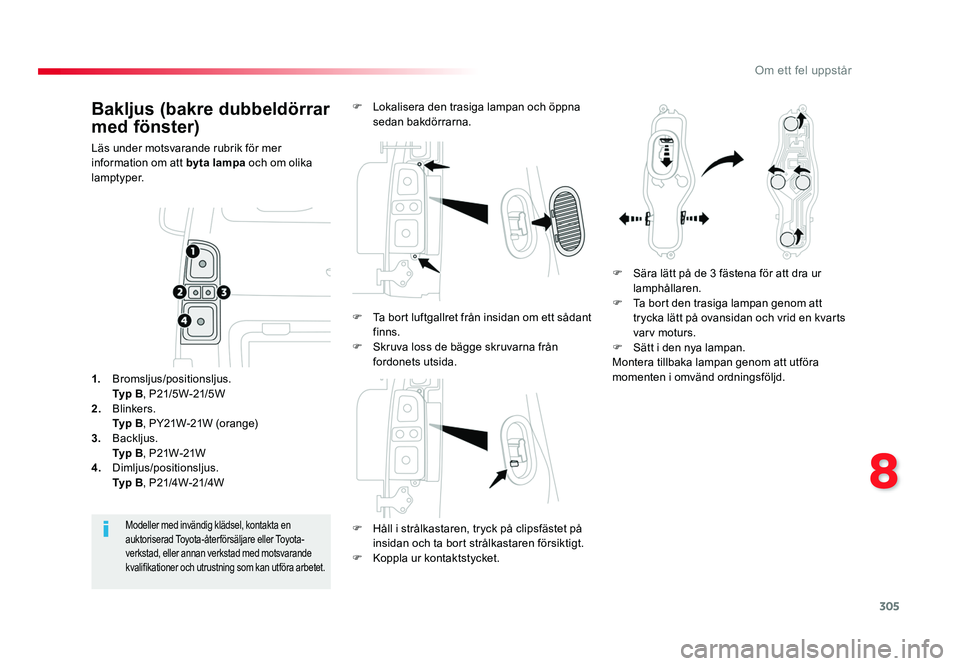

305
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Bakljus (bakre dubbeldörrar
med fönster)
Läs under motsvarande rubrik för mer
information om att byta lampa och om olika
lamptyper.
F Håll i strålkastaren, tryck på clipsfästet på insidan och ta bort strålkastaren försiktigt.
F Koppla ur kontaktstycket.
Modeller med invändig klädsel, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning som kan utföra arbetet.
1. Bromsljus/positionsljus.
Ty p B , P21/5W-21/5W
2. Blinkers.
Ty p B , PY21W-21W (orange)
3. Backljus.
Ty p B , P21W-21W
4. Dimljus/positionsljus.
Ty p B , P21/4W-21/4W F Lokalisera den trasiga lampan och öppna
sedan bakdörrarna.
F Sära lätt på de 3 fästena för att dra ur lamphållaren.
F Ta bort den trasiga lampan genom att trycka lätt på ovansidan och vrid en kvarts
varv moturs.
F Sätt i den nya lampan.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
F
Ta bort luftgallret från insidan om ett sådant
finns.
F Skruva loss de bägge skruvarna från
fordonets utsida.
Proace-Verso_SV.indb 30510/08/2016 13:17

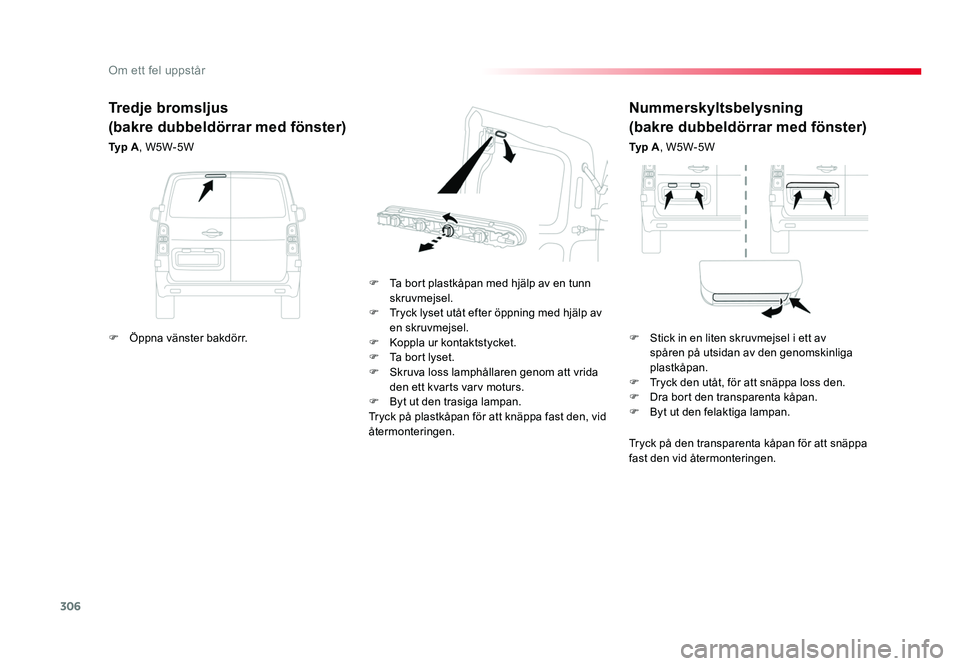

306
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Nummerskyltsbelysning
(bakre dubbeldörrar med fönster)
Ty p A, W5W-5W
F Ta bort plastkåpan med hjälp av en tunn skruvmejsel.
F Tryck lyset utåt efter öppning med hjälp av en skruvmejsel.
F Koppla ur kontaktstycket.
F Ta bort lyset.
F Skruva loss lamphållaren genom att vrida
den ett kvarts varv moturs.
F Byt ut den trasiga lampan.
Tryck på plastkåpan för att knäppa fast den, vid
återmonteringen.
Tredje bromsljus
(bakre dubbeldörrar med fönster)
Ty p A , W5W-5W
Tryck på den transparenta kåpan för att snäppa
fast den vid återmonteringen.
F
Öppna vänster bakdörr. F Stick in en liten skruvmejsel i ett av
spåren på utsidan av den genomskinliga
plastkåpan.
F Tryck den utåt, för att snäppa loss den.
F Dra bort den transparenta kåpan.
F Byt ut den felaktiga lampan.
Proace-Verso_SV.indb 30610/08/2016 13:17

307
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

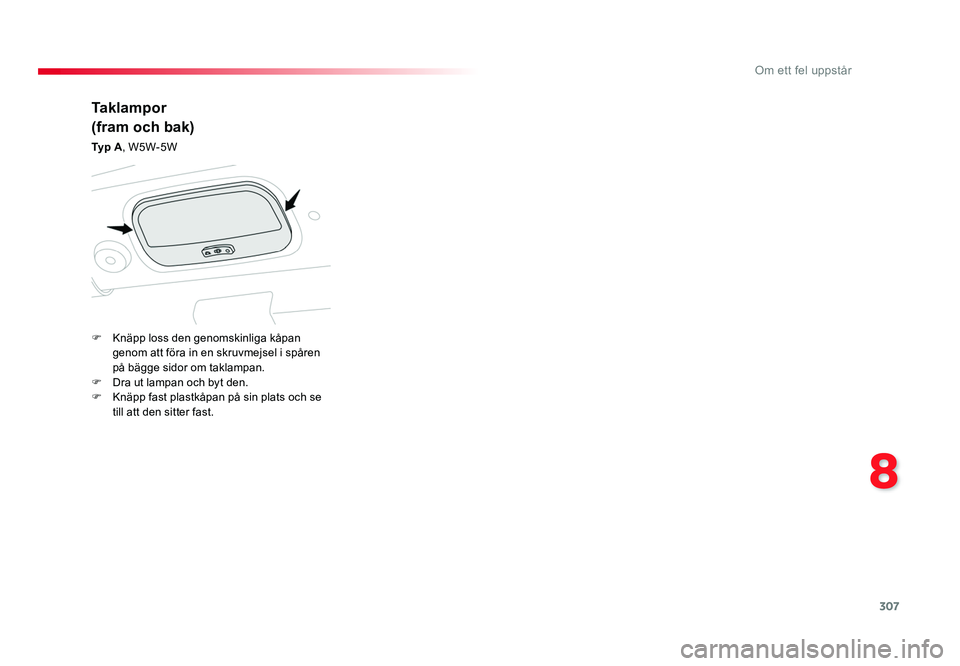

Ta k l a m p o r
(fram och bak)
Ty p A, W5W-5W
F Knäpp loss den genomskinliga kåpan
genom att föra in en skruvmejsel i spåren
på bägge sidor om taklampan.
F Dra ut lampan och byt den.
F Knäpp fast plastkåpan på sin plats och se
till att den sitter fast.
Proace-Verso_SV.indb 30710/08/2016 13:17

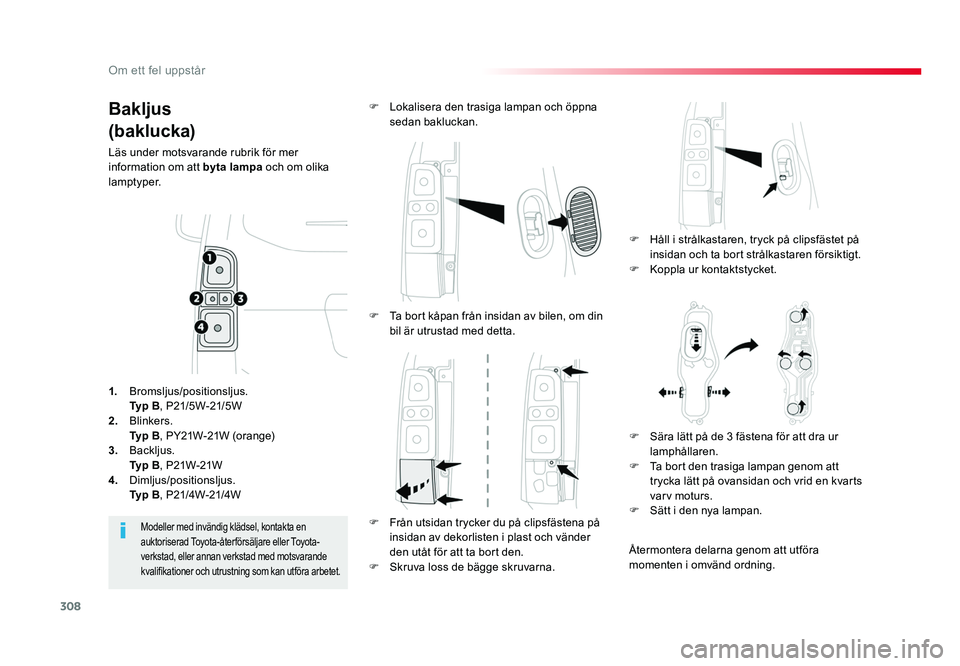

308
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Bakljus
(baklucka)
Läs under motsvarande rubrik för mer
information om att byta lampa och om olika
lamptyper.
F Håll i strålkastaren, tryck på clipsfästet på insidan och ta bort strålkastaren försiktigt.
F Koppla ur kontaktstycket.
F Lokalisera den trasiga lampan och öppna
sedan bakluckan.
Modeller med invändig klädsel, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning som kan utföra arbetet.
1. Bromsljus/positionsljus.
Ty p B , P21/5W-21/5W
2. Blinkers.
Ty p B , PY21W-21W (orange)
3. Backljus.
Ty p B , P21W-21W
4. Dimljus/positionsljus.
Ty p B , P21/4W-21/4W F Ta bort kåpan från insidan av bilen, om din
bil är utrustad med detta.
F Från utsidan trycker du på clipsfästena på insidan av dekorlisten i plast och vänder
den utåt för att ta bort den.
F Skruva loss de bägge skruvarna. F Sära lätt på de 3 fästena för att dra ur
lamphållaren.
F Ta bort den trasiga lampan genom att trycka lätt på ovansidan och vrid en kvarts
varv moturs.
F Sätt i den nya lampan.
Återmontera delarna genom att utföra
momenten i omvänd ordning.
Proace-Verso_SV.indb 30810/08/2016 13:17

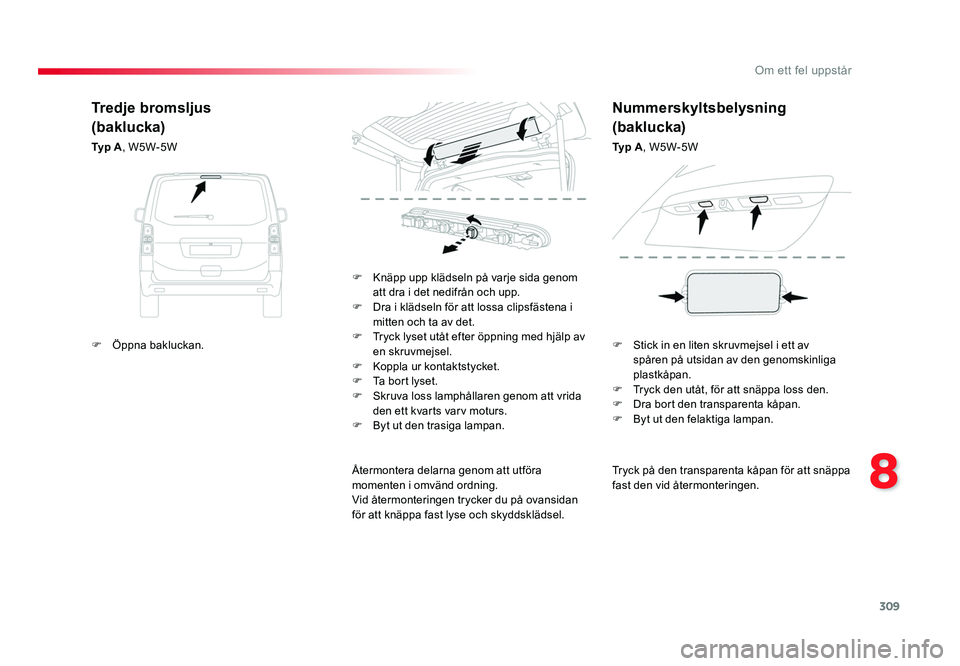

309
8
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Tryck på den transparenta kåpan för att snäppa
fast den vid återmonteringen.
F Knäpp upp klädseln på varje sida genom
att dra i det nedifrån och upp.
F Dra i klädseln för att lossa clipsfästena i mitten och ta av det.
F Tryck lyset utåt efter öppning med hjälp av en skruvmejsel.
F Koppla ur kontaktstycket.
F Ta bort lyset.
F Skruva loss lamphållaren genom att vrida
den ett kvarts varv moturs.
F Byt ut den trasiga lampan.
Återmontera delarna genom att utföra
momenten i omvänd ordning.
Vid återmonteringen trycker du på ovansidan
för att knäppa fast lyse och skyddsklädsel.
Tredje bromsljus
(baklucka)
Ty p A , W5W-5W
Nummerskyltsbelysning
(baklucka)
Ty p A, W5W-5W
F Öppna bakluckan. F Stick in en liten skruvmejsel i ett av
spåren på utsidan av den genomskinliga
plastkåpan.
F Tryck den utåt, för att snäppa loss den.
F Dra bort den transparenta kåpan.
F Byt ut den felaktiga lampan.
Proace-Verso_SV.indb 30910/08/2016 13:17

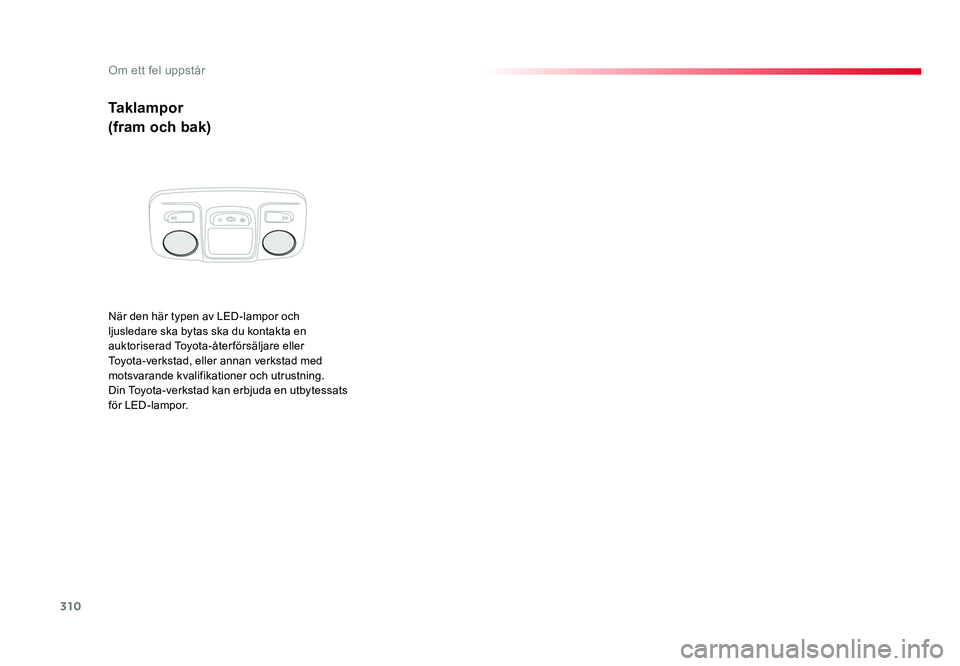

310
Om ett fel uppstår
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Ta k l a m p o r
(fram och bak)
När den här typen av LED-lampor och
ljusledare ska bytas ska du kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Din Toyota-verkstad kan erbjuda en utbytessats
för LED-lampor.
