TOYOTA PROACE VERSO 2016 Bruksanvisningar (in Swedish)

31
1
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

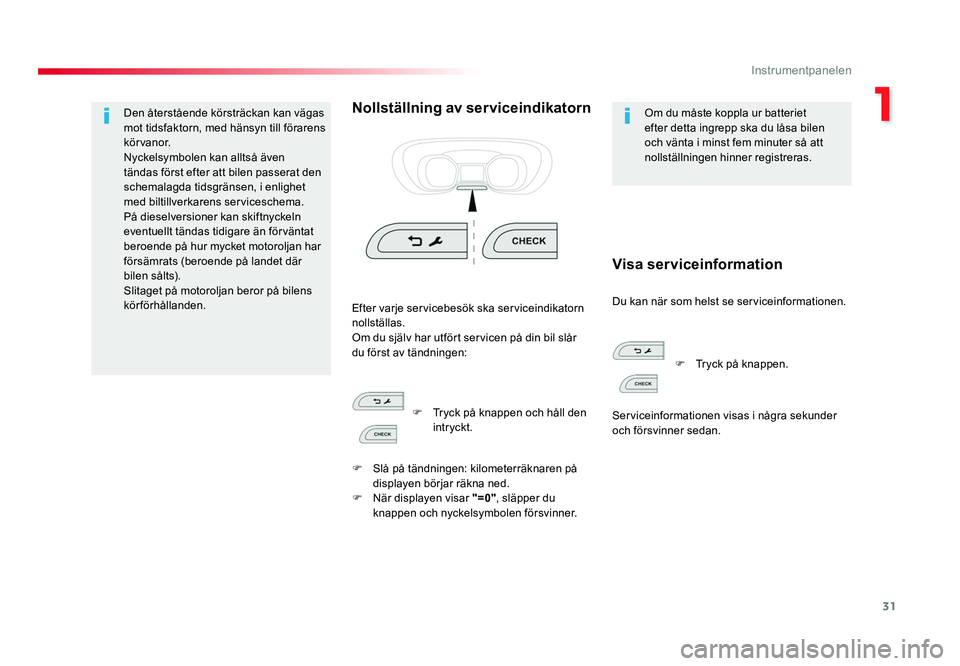

Den återstående körsträckan kan vägas
mot tidsfaktorn, med hänsyn till förarens
körvanor.
Nyckelsymbolen kan alltså även
tändas först efter att bilen passerat den
schemalagda tidsgränsen, i enlighet
med biltillverkarens serviceschema.
På dieselversioner kan skiftnyckeln
eventuellt tändas tidigare än förväntat
beroende på hur mycket motoroljan har
försämrats (beroende på landet där
bilen sålts).
Slitaget på motoroljan beror på bilens
körförhållanden.Nollställning av serviceindikatornOm du måste koppla ur batteriet
efter detta ingrepp ska du låsa bilen
och vänta i minst fem minuter så att
nollställningen hinner registreras.
Du kan när som helst se serviceinformationen.
Efter varje servicebesök ska serviceindikatorn
nollställas.
Om du själv har utfört servicen på din bil slår
du först av tändningen:
Visa serviceinformation
F Tryck på knappen och håll den
intryckt.
F Slå på tändningen: kilometerräknaren på
displayen börjar räkna ned.
F När displayen visar "=0", släpper du
knappen och nyckelsymbolen försvinner. F Tryck på knappen.
Serviceinformationen visas i några sekunder
och försvinner sedan.
Proace-Verso_SV.indb 3110/08/2016 13:15

32
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

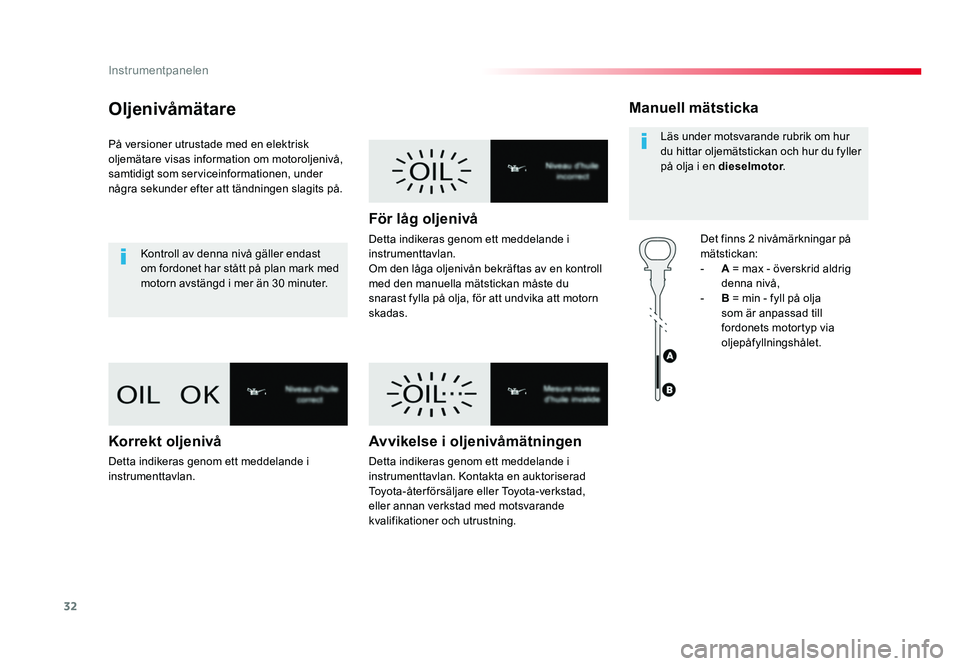

Oljenivåmätare
På versioner utrustade med en elektrisk
oljemätare visas information om motoroljenivå,
samtidigt som serviceinformationen, under
några sekunder efter att tändningen slagits på.Kontroll av denna nivå gäller endast
om fordonet har stått på plan mark med
motorn avstängd i mer än 30 minuter.
Korrekt oljenivå
Detta indikeras genom ett meddelande i
instrumenttavlan.
För låg oljenivå
Detta indikeras genom ett meddelande i
instrumenttavlan.
Om den låga oljenivån bekräftas av en kontroll
med den manuella mätstickan måste du
snarast fylla på olja, för att undvika att motorn
skadas.
Avvikelse i oljenivåmätningen
Detta indikeras genom ett meddelande i
instrumenttavlan. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Manuell mätsticka
Det finns 2 nivåmärkningar på
mätstickan:
- A = max - överskrid aldrig
denna nivå,
- B = min - fyll på olja
som är anpassad till
fordonets motortyp via
oljepåfyllningshålet.
Läs under motsvarande rubrik om hur
du hittar oljemätstickan och hur du fyller
på olja i en dieselmotor
.
Proace-Verso_SV.indb 3210/08/2016 13:15

33
1
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

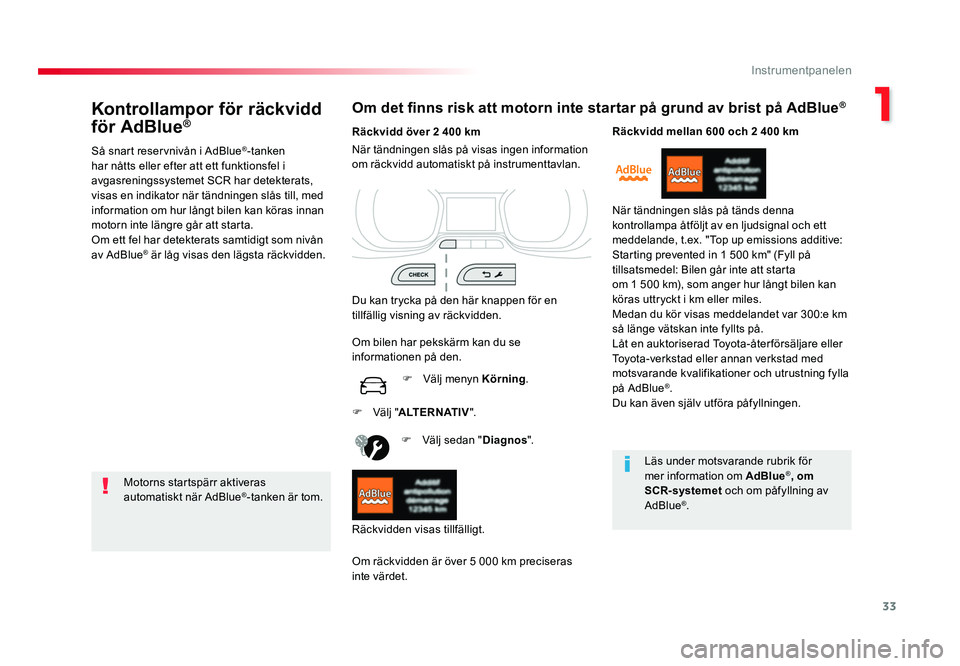

Kontrollampor för räckvidd
för AdBlue®
Så snart reservnivån i AdBlue®-tanken
har nåtts eller efter att ett funktionsfel i
avgasreningssystemet SCR har detekterats,
visas en indikator när tändningen slås till, med
information om hur långt bilen kan köras innan
motorn inte längre går att starta.
Om ett fel har detekterats samtidigt som nivån
av AdBlue
® är låg visas den lägsta räckvidden.
Om det finns risk att motorn inte startar på grund av brist på AdBlue®
Motorns startspärr aktiveras
automatiskt när AdBlue®-tanken är tom. Räckvidd över 2 400 km
Du kan trycka på den här knappen för en
tillfällig visning av räckvidden.
F Välj sedan " Diagnos".
Om räckvidden är över 5 000 km preciseras
inte värdet. När tändningen slås på visas ingen information
om räckvidd automatiskt på instrumenttavlan.
Räckvidden visas tillfälligt. Om bilen har pekskärm kan du se
informationen på den. F Välj menyn Körning. Räckvidd mellan 600 och 2 400 km
När tändningen slås på tänds denna
kontrollampa åtföljt av en ljudsignal och ett
meddelande, t.ex. "Top up emissions additive:
Starting prevented in 1 500 km" (Fyll på
tillsatsmedel: Bilen går inte att starta
om 1 500 km), som anger hur långt bilen kan
köras uttryckt i km eller miles.
Medan du kör visas meddelandet var 300:e km
så länge vätskan inte fyllts på.
Låt en auktoriserad Toyota-åter försäljare eller
Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning fylla
på AdBlue
®.
Du kan även själv utföra påfyllningen.
F Välj " ALTERNATIV ".
Läs under motsvarande rubrik för
mer information om AdBlue
®, om
SCR-systemet och om påfyllning av
AdBlue
®.
Proace-Verso_SV.indb 3310/08/2016 13:15

34
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

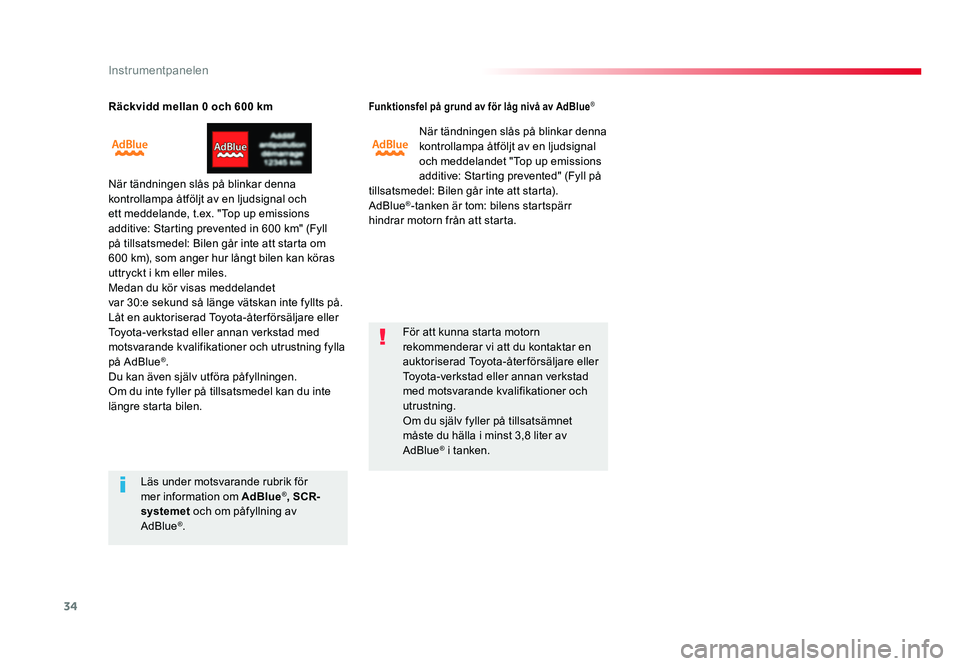

Räckvidd mellan 0 och 600 km
När tändningen slås på blinkar denna
kontrollampa åtföljt av en ljudsignal och
ett meddelande, t.ex. "Top up emissions
additive: Starting prevented in 600 km" (Fyll
på tillsatsmedel: Bilen går inte att starta om
600 km), som anger hur långt bilen kan köras
uttryckt i km eller miles.
Medan du kör visas meddelandet
var 30:e sekund så länge vätskan inte fyllts på.
Låt en auktoriserad Toyota-åter försäljare eller
Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning fylla
på AdBlue
®.
Du kan även själv utföra påfyllningen.
Om du inte fyller på tillsatsmedel kan du inte
längre starta bilen.
Funktionsfel på grund av för låg nivå av AdBlue®
När tändningen slås på blinkar denna
kontrollampa åtföljt av en ljudsignal
och meddelandet "Top up emissions
additive: Starting prevented" (Fyll på
tillsatsmedel: Bilen går inte att starta).
AdBlue
®-tanken är tom: bilens startspärr
hindrar motorn från att starta.
För att kunna starta motorn
rekommenderar vi att du kontaktar en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Om du själv fyller på tillsatsämnet
måste du hälla i minst 3,8 liter av
AdBlue
® i tanken.
Läs under motsvarande rubrik för
mer information om AdBlue
®, SCR-
systemet och om påfyllning av
AdBlue
®.
Proace-Verso_SV.indb 3410/08/2016 13:15

35
1
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

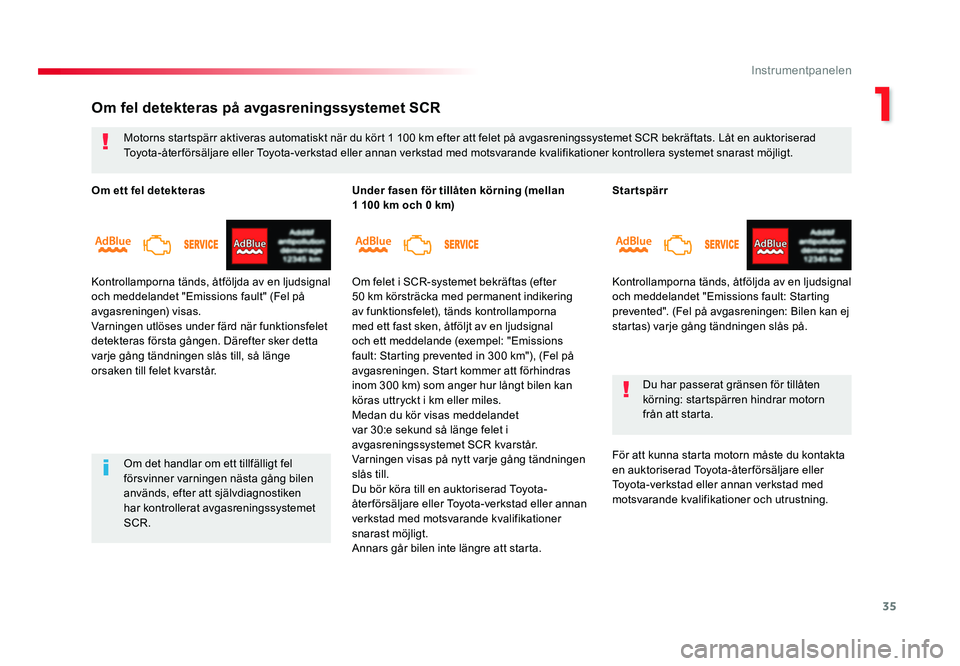

Startspärr
Kontrollamporna tänds, åtföljda av en ljudsignal
och meddelandet "Emissions fault: Starting
prevented". (Fel på avgasreningen: Bilen kan ej
startas) varje gång tändningen slås på.Du har passerat gränsen för tillåten
körning: startspärren hindrar motorn
från att starta.
För att kunna starta motorn måste du kontakta
en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Om fel detekteras på avgasreningssystemet SCR
Motorns startspärr aktiveras automatiskt när du kört 1 100 km efter att felet på avgasreningssystemet SCR bekräftats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera systemet snarast möjligt.
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång bilen
används, efter att självdiagnostiken
har kontrollerat avgasreningssystemet
SCR.
Om ett fel detekteras
Kontrollamporna tänds, åtföljda av en ljudsignal
och meddelandet "Emissions fault" (Fel på
avgasreningen) visas.
Varningen utlöses under färd när funktionsfelet
detekteras första gången. Därefter sker detta
varje gång tändningen slås till, så länge
orsaken till felet kvarstår.
Under fasen för tillåten körning (mellan
1 100 km och 0 km)
Om felet i SCR-systemet bekräftas (efter
50
km körsträcka med permanent indikering
av funktionsfelet), tänds kontrollamporna
med ett fast sken, åtföljt av en ljudsignal
och ett meddelande (exempel: "Emissions
fault: Starting prevented in 300 km"), (Fel på
avgasreningen. Start kommer att förhindras
inom 300 km) som anger hur långt bilen kan
köras uttryckt i km eller miles.
Medan du kör visas meddelandet
var 30:e sekund så länge felet i
avgasreningssystemet SCR kvarstår.
Varningen visas på nytt varje gång tändningen
slås till.
Du bör köra till en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer
snarast möjligt.
Annars går bilen inte längre att starta.
Proace-Verso_SV.indb 3510/08/2016 13:15

36
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

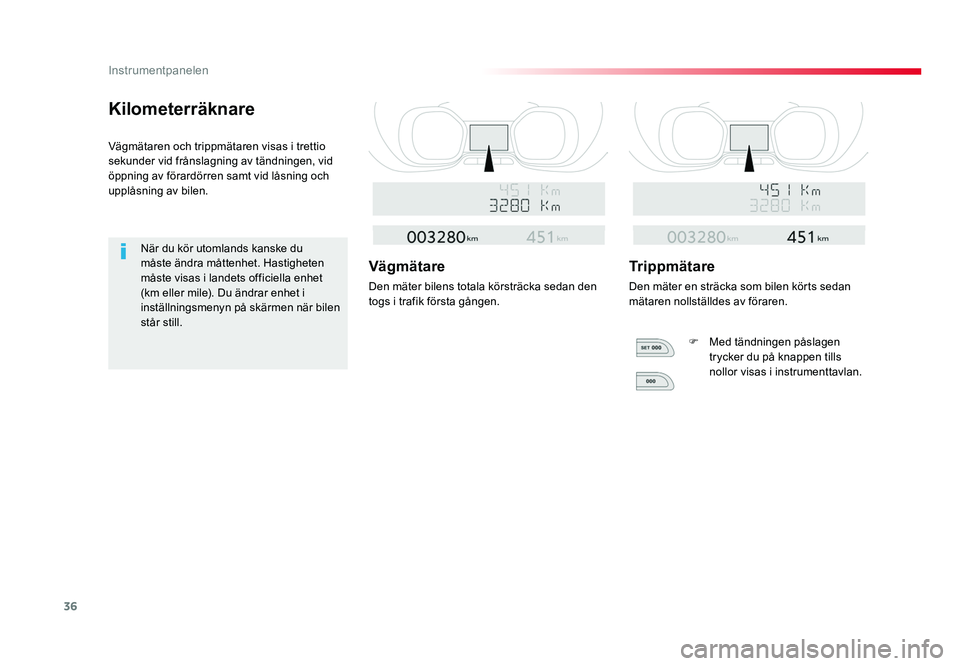

Kilometerräknare
Vägmätaren och trippmätaren visas i trettio
sekunder vid frånslagning av tändningen, vid
öppning av förardörren samt vid låsning och
upplåsning av bilen.När du kör utomlands kanske du
måste ändra måttenhet. Hastigheten
måste visas i landets officiella enhet
(km eller mile). Du ändrar enhet i
inställningsmenyn på skärmen när bilen
står still.
Vägmätare
Den mäter bilens totala körsträcka sedan den
togs i trafik första gången.
Trippmätare
Den mäter en sträcka som bilen körts sedan
mätaren nollställdes av föraren. F Med tändningen påslagen
trycker du på knappen tills
nollor visas i instrumenttavlan.
Proace-Verso_SV.indb 3610/08/2016 13:15

37
1
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

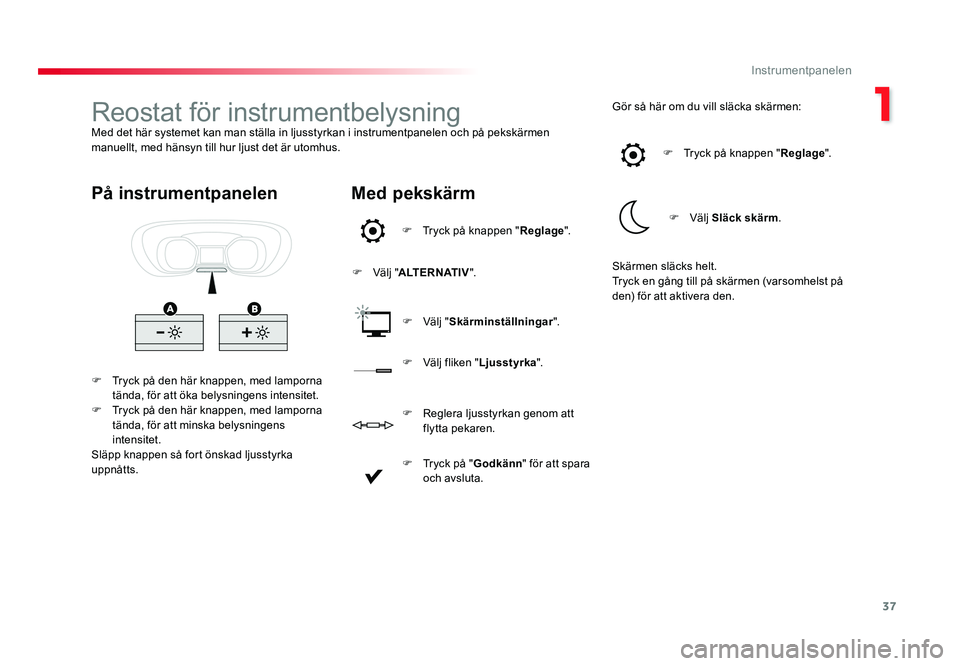

Reostat för instrumentbelysningMed det här systemet kan man ställa in ljusstyrkan i instrumentpanelen och på pekskärmen
manuellt, med hänsyn till hur ljust det är utomhus.F Tryck på den här knappen, med lamporna tända, för att öka belysningens intensitet.
F Tryck på den här knappen, med lamporna tända, för att minska belysningens
intensitet.
Släpp knappen så fort önskad ljusstyrka
uppnåtts.
På instrumentpanelen Med pekskärm
F Tryck på knappen "Reglage".
F Välj " ALTERNATIV ".
F Välj " Skärminställningar ".Gör så här om du vill släcka skärmen:
F Välj fliken " Ljusstyrka". F Tryck på knappen "
Reglage".
F Välj Släck skärm .
F Tryck på " Godkänn" för att spara
och avsluta.
F Reglera ljusstyrkan genom att
flytta pekaren. Skärmen släcks helt.
Tryck en gång till på skärmen (varsomhelst på
den) för att aktivera den.
Proace-Verso_SV.indb 3710/08/2016 13:15

38
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016
System som lämnar information om den aktuella sträckan (räckvidd, förbrukning etc.).
Färddator
Visning av uppgifter
F Tryck på knappen som sitter i änden av torkarreglaget för att visa färddatorns
olika flikar i tur och ordning. F Tryck på vridreglaget på
ratten (om bilen
är utrustad med funktionen). -
Momentan information om:
● räckvidd
● förbrukning
● tidräknaren i Stop & Start- systemet
Sträckorna "1" och "2" är oberoende av
varandra och används på samma sätt.
Med sträcka "1" kan du till exempel
göra dagskalkyler och med sträcka "2"
månadskalkyler. -
Sträcka "2" med:
● medelhastighet,
● medelförbrukning,
● körsträcka,
för den andra sträckan.
-
Sträcka "1" med:
● medelhastighet,
● medelförbrukning,
● körsträcka,
för den första sträckan.
Information om en andra körsträcka (om bilen
är utrustad med funktionen).
Proace-Verso_SV.indb 3810/08/2016 13:15

39
1
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016

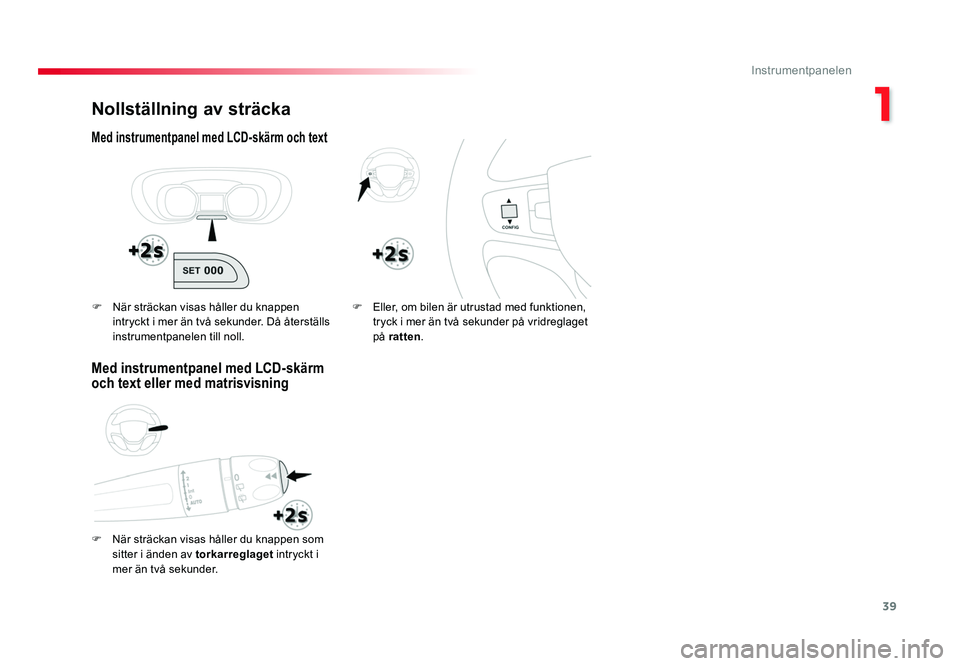

Nollställning av sträcka
Med instrumentpanel med LCD-skärm och text
F När sträckan visas håller du knappen som sitter i änden av torkarreglaget intryckt i
mer än två sekunder. F Eller, om bilen är utrustad med funktionen,
tryck i mer än två sekunder på vridreglaget
på ratten .
F
När sträckan visas håller du knappen
intryckt i mer än två sekunder. Då återställs
instrumentpanelen till noll.
Med instrumentpanel med LCD-skärm
och text eller med matrisvisning
Proace-Verso_SV.indb 3910/08/2016 13:15

40
Instrumentpanelen
Spacetourer-VP_sv_Chap01_instruments-de-bord_ed01-2016
Några definitioner
Räckvidd
(km eller miles)
Antal kilometer som bilen kan
köras med det bränsle som
återstår i tanken (beroende på
medelförbrukningen de senaste
kilometrarna).
Detta värde kan variera efter en ändring
i körsätt eller vägprofil, vilket kan
leda till en betydande ändring i den
momentana förbrukningen.
När räckvidden understiger 30 km visas endast
streck. Efter påfyllning av bränsle på minst
8 liter beräknas räckvidden om och visas om
den överstiger 100 km.
Om streck visas hela tiden under körning
istället för siffror ska du kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Denna funktion ger information fr.o.m.
30 km/tim.
Momentan
bränsleförbrukning
(l/100 km eller km/l eller mpg)
Beräknad under de senaste
sekunderna.
Medelförbrukning
(l/100 km eller km/l eller mpg)
Beräknad efter senaste
nollställningen av sträckan.
Medelhastighet
(km/tim eller mph)
Beräknad efter senaste
nollställningen av sträckan.
Körd sträcka
(km eller mile)
Beräknad efter senaste
nollställningen av sträckan.
Stop & Start-systemets
tidräknare
(minuter/sekunder eller timmar/
minuter)
Om din bil är försedd med Stop & Start
används en tidräknare för att hålla reda på hur
länge STOP-läget varit aktiverat sammanlagt
under färden.
Räknaren nollställs varje gång tändningen slås på.
Proace-Verso_SV.indb 4010/08/2016 13:15
