TOYOTA PROACE VERSO 2017 Betriebsanleitungen (in German)

181
5
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

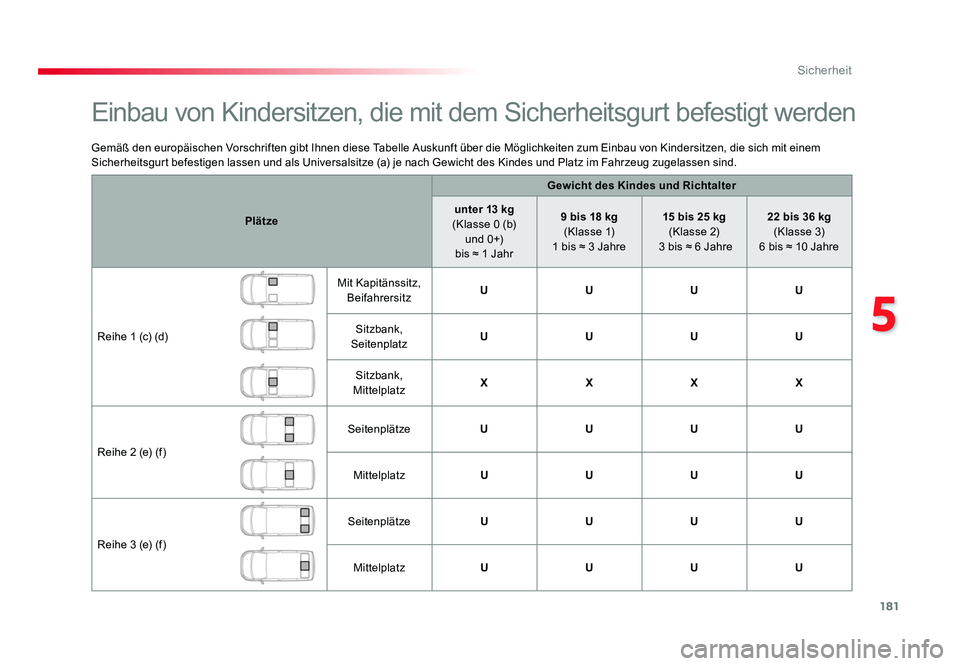

Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit einem
Sicherheitsgurt befestigen lassen und als Universalsitze (a) je nach Gewicht des Kindes und Platz im Fahrzeug zugelassen sind.Plätze Gewicht des Kindes und Richtalter
unter 13 kg
(Klasse 0 (b) u n d 0 +)
bis ≈ 1 Jahr 9 bis 18 kg

(Klasse 1)
1 bis ≈ 3 Jahre 15 bis 25 kg

(Klasse 2)
3 bis ≈ 6 Jahre 22 bis 36 kg

(Klasse 3)
6 bis ≈ 10 Jahre
Reihe 1 (c) (d) Mit Kapitänssitz,
Beifahrersitz U
UUU
Sitzbank,
Seitenplatz U
UUU
Sitzbank,
Mittelplatz X
XXX
Reihe 2 (e) (f) Seitenplätze
UUUU
Mittelplatz UUUU
Reihe 3 (e) (f) Seitenplätze
UUUU
Mittelplatz UUUU
Einbau von Kindersitzen, die mit dem Sicherheitsgurt befestigt werden
Proace_Verso_de_Chap05_securite_ed01-2016.indd 18108/08/2016 11:39

182
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

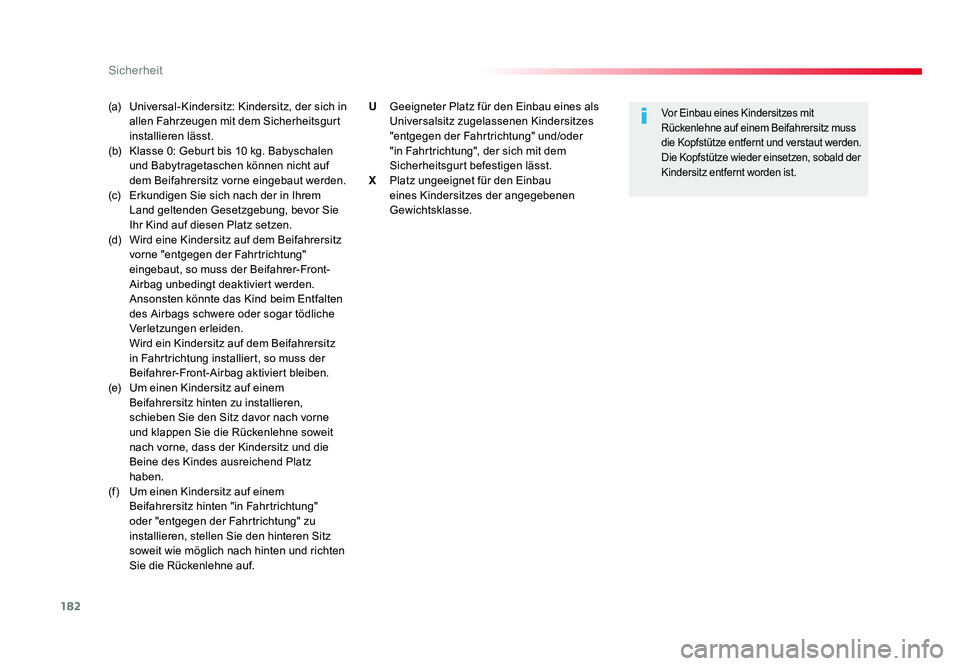

(a) Universal-Kindersitz: Kindersitz, der sich in
allen Fahrzeugen mit dem Sicherheitsgurt
installieren lässt.
(b) Klasse 0: Geburt bis 10 kg. Babyschalen und Babytragetaschen können nicht auf
dem Beifahrersitz vorne eingebaut werden.
(c) Erkundigen Sie sich nach der in Ihrem
Land geltenden Gesetzgebung, bevor Sie
Ihr Kind auf diesen Platz setzen.
(d) Wird eine Kindersitz auf dem Beifahrersitz
vorne "entgegen der Fahrtrichtung"
eingebaut, so muss der Beifahrer-Front-
Airbag unbedingt deaktiviert werden.
Ansonsten könnte das Kind beim Entfalten
des Airbags schwere oder sogar tödliche
Verletzungen erleiden.
Wird ein Kindersitz auf dem Beifahrersitz
in Fahrtrichtung installiert, so muss der
Beifahrer-Front-Airbag aktiviert bleiben.
(e) Um einen Kindersitz auf einem
Beifahrersitz hinten zu installieren,
schieben Sie den Sitz davor nach vorne
und klappen Sie die Rückenlehne soweit
nach vorne, dass der Kindersitz und die
Beine des Kindes ausreichend Platz
haben.
(f ) Um einen Kindersitz auf einem
Beifahrersitz hinten "in Fahrtrichtung"
oder "entgegen der Fahrtrichtung" zu
installieren, stellen Sie den hinteren Sitz
soweit wie möglich nach hinten und richten
Sie die Rückenlehne auf.Vor Einbau eines Kindersitzes mit
Rückenlehne auf einem Beifahrersitz muss
die Kopfstütze entfernt und verstaut werden.
Die Kopfstütze wieder einsetzen, sobald der
Kindersitz entfernt worden ist.U Geeigneter Platz für den Einbau eines als Universalsitz zugelassenen Kindersitzes
"entgegen der Fahrtrichtung" und/oder
"in Fahrtrichtung", der sich mit dem
Sicherheitsgurt befestigen lässt.
X Platz ungeeignet für den Einbau eines Kindersitzes der angegebenen
Gewichtsklasse.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 18208/08/2016 11:39

183
5
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

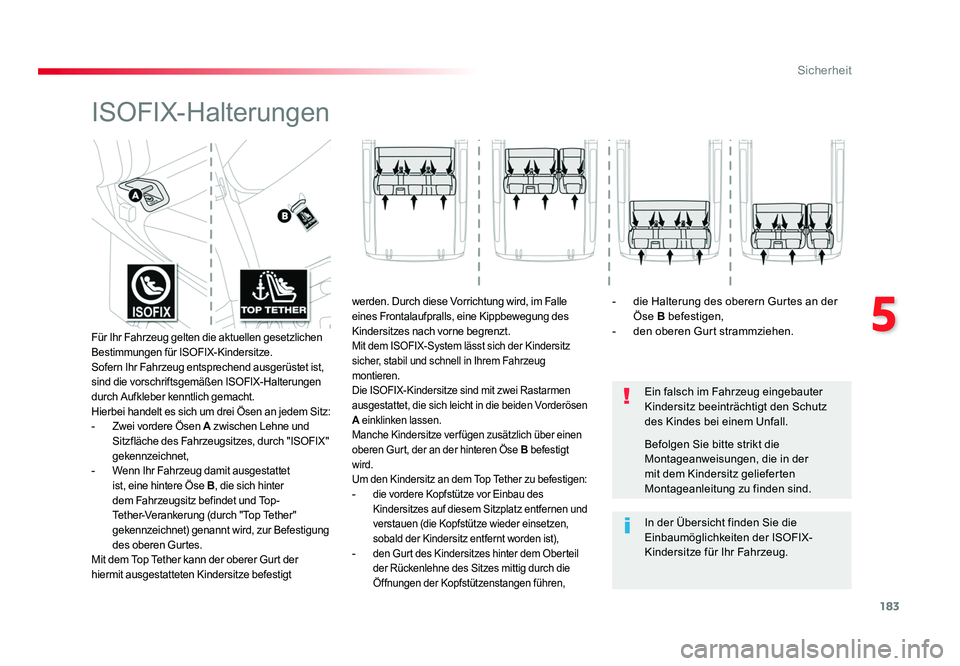

ISOFIX-Halterungen
Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz
des Kindes bei einem Unfall.
In der Übersicht finden Sie die
Einbaumöglichkeiten der ISOFIX-
Kindersitze für Ihr Fahrzeug. Befolgen Sie bitte strikt die
Montageanweisungen, die in der
mit dem Kindersitz gelieferten
Montageanleitung zu finden sind.
Für Ihr Fahrzeug gelten die aktuellen gesetzlichen
Bestimmungen für ISOFIX-Kindersitze.
Sofern Ihr Fahrzeug entsprechend ausgerüstet ist,
sind die vorschriftsgemäßen ISOFIX-Halterungen
durch Aufkleber kenntlich gemacht.
Hierbei handelt es sich um drei Ösen an jedem Sitz:
- Zwei vordere Ösen A zwischen Lehne und
Sitzfläche des Fahrzeugsitzes, durch "ISOFIX"
gekennzeichnet,
- Wenn Ihr Fahrzeug damit ausgestattet
ist, eine hintere Öse B, die sich hinter
dem Fahrzeugsitz befindet und Top-
Tether-Verankerung (durch "Top Tether"
gekennzeichnet) genannt wird, zur Befestigung
des oberen Gurtes.
Mit dem Top Tether kann der oberer Gurt der
hiermit ausgestatteten Kindersitze befestigt werden. Durch diese Vorrichtung wird, im Falle
eines Frontalaufpralls, eine Kippbewegung des
Kindersitzes nach vorne begrenzt.
Mit dem ISOFIX-System lässt sich der Kindersitz
sicher, stabil und schnell in Ihrem Fahrzeug
montieren.
Die ISOFIX-Kindersitze sind mit zwei Rastarmen
ausgestattet, die sich leicht in die beiden Vorderösen
A
einklinken lassen.
Manche Kindersitze verfügen zusätzlich über einen
oberen Gurt, der an der hinteren Öse B befestigt
wird.
Um den Kindersitz an dem Top Tether zu befestigen:
- die vordere Kopfstütze vor Einbau des
Kindersitzes auf diesem Sitzplatz entfernen und
verstauen (die Kopfstütze wieder einsetzen,
sobald der Kindersitz entfernt worden ist),
- den Gurt des Kindersitzes hinter dem Oberteil
der Rückenlehne des Sitzes mittig durch die
Öffnungen der Kopfstützenstangen führen,
- die Halterung des oberern Gurtes an der
Öse B befestigen,
- den oberen Gurt strammziehen.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 18308/08/2016 11:39

184
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

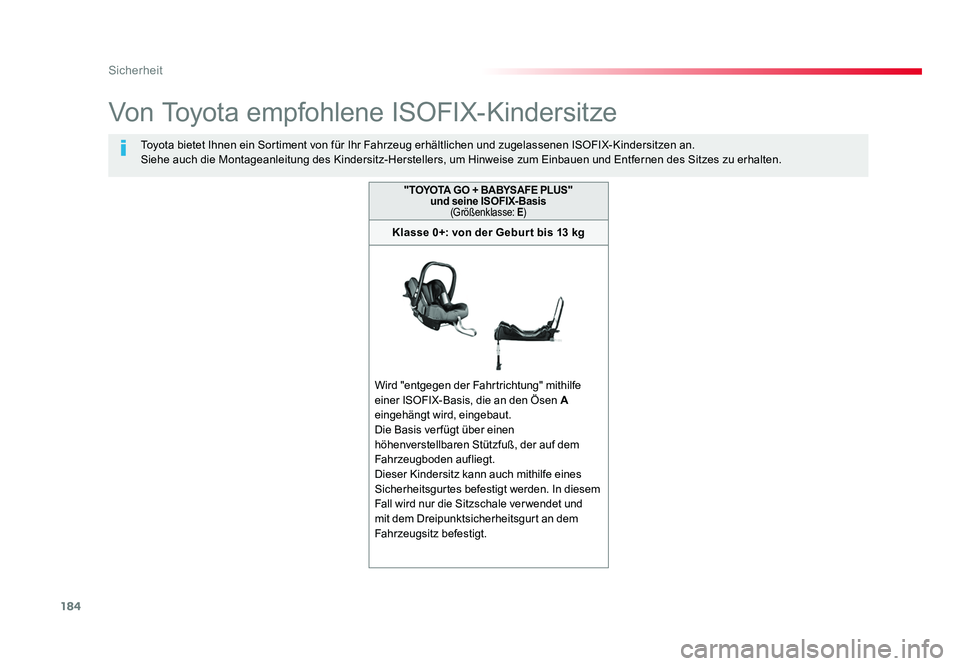

Von Toyota empfohlene ISOFIX-Kindersitze
Toyota bietet Ihnen ein Sortiment von für Ihr Fahrzeug erhältlichen und zugelassenen ISOFIX-Kindersitzen an.
Siehe auch die Montageanleitung des Kindersitz-Herstellers, um Hinweise zum Einbauen und Entfernen des Sitzes zu erhalten.
"TOYOTA GO + BABYSAFE PLUS"
und seine ISOFIX-Basis
(Größenklasse: E)
Klasse 0+: von der Gebur t bis 13 kg
Wird "entgegen der Fahrtrichtung" mithilfe
einer ISOFIX-Basis, die an den Ösen A
eingehängt wird, eingebaut.
Die Basis verfügt über einen
höhenverstellbaren Stützfuß, der auf dem
Fahrzeugboden aufliegt.
Dieser Kindersitz kann auch mithilfe eines
Sicherheitsgurtes befestigt werden. In diesem
Fall wird nur die Sitzschale ver wendet und
mit dem Dreipunktsicherheitsgurt an dem
Fahrzeugsitz befestigt.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 18408/08/2016 11:39

185
5
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

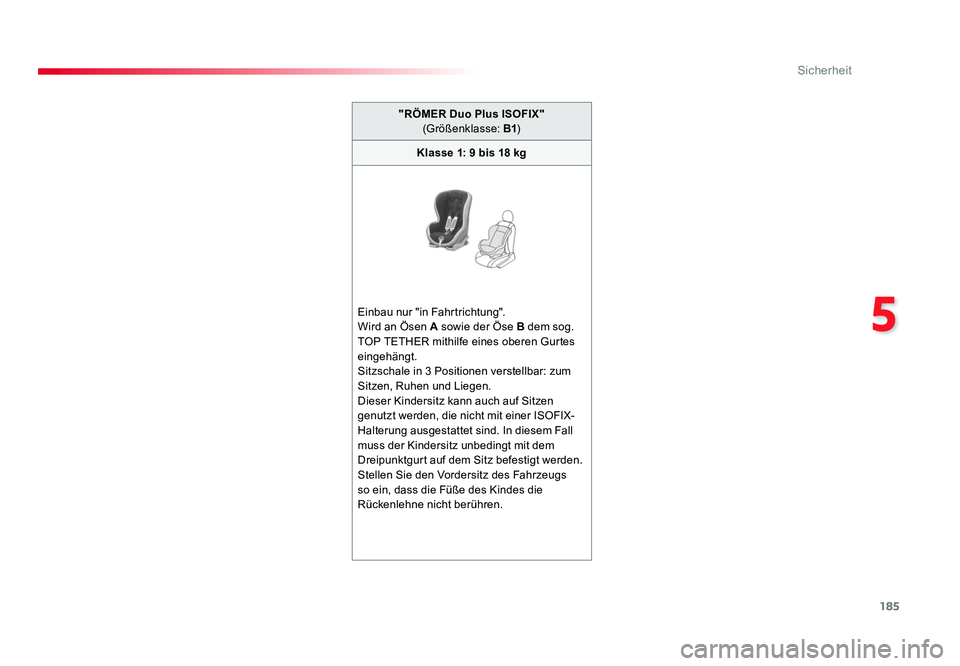

"RÖMER Duo Plus ISOFIX"
(Größenklasse: B1 )
Klasse 1: 9 bis 18 kg
Einbau nur "in Fahrtrichtung".
Wird an Ösen A sowie der Öse B dem sog.
TOP TETHER mithilfe eines oberen Gurtes
eingehängt.
Sitzschale in 3 Positionen verstellbar: zum
Sitzen, Ruhen und Liegen.
Dieser Kindersitz kann auch auf Sitzen
genutzt werden, die nicht mit einer ISOFIX-
Halterung ausgestattet sind. In diesem Fall
muss der Kindersitz unbedingt mit dem
Dreipunktgurt auf dem Sitz befestigt werden.
Stellen Sie den Vordersitz des Fahrzeugs
so ein, dass die Füße des Kindes die
Rückenlehne nicht berühren.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 18508/08/2016 11:39

186
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

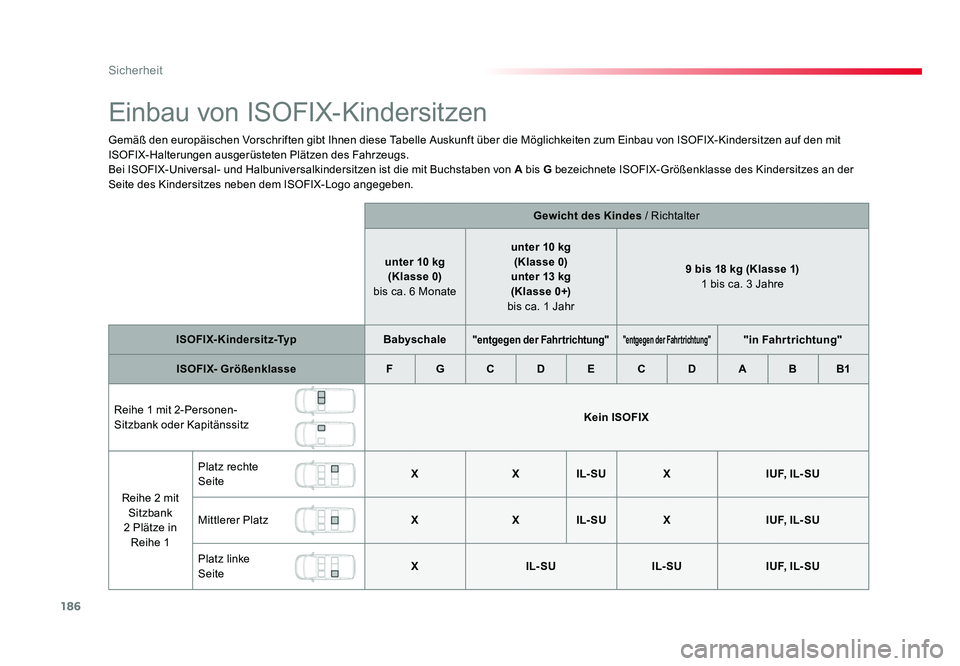

Einbau von ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-Kindersitzen auf den mit
ISOFIX-Halterungen ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der
Seite des Kindersitzes neben dem ISOFIX-Logo angegeben.
Gewicht des Kindes / Richtalter
unter 10 kg (Klasse 0)
bis ca. 6 Monate unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
bis ca. 1 Jahr 9 bis 18 kg (Klasse 1)

1 bis ca. 3 Jahre
ISOFIX-Kindersitz-Typ Babyschale
"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX- Größenklasse F G C D E C D A B B1
Reihe 1 mit 2-Personen-
Sitzbank oder Kapitänssitz Kein ISOFIX
Reihe 2 mit Sitzbank
2 Plätze in Reihe 1 Platz rechte
Seite
X
XIL- SU X I U F, I L - S U
Mittlerer Platz XXIL- SU X I U F, I L - S U
Platz linke
Seite X
IL- SU IL- SUI U F, I L - S U
Proace_Verso_de_Chap05_securite_ed01-2016.indd 18608/08/2016 11:39

187
5
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

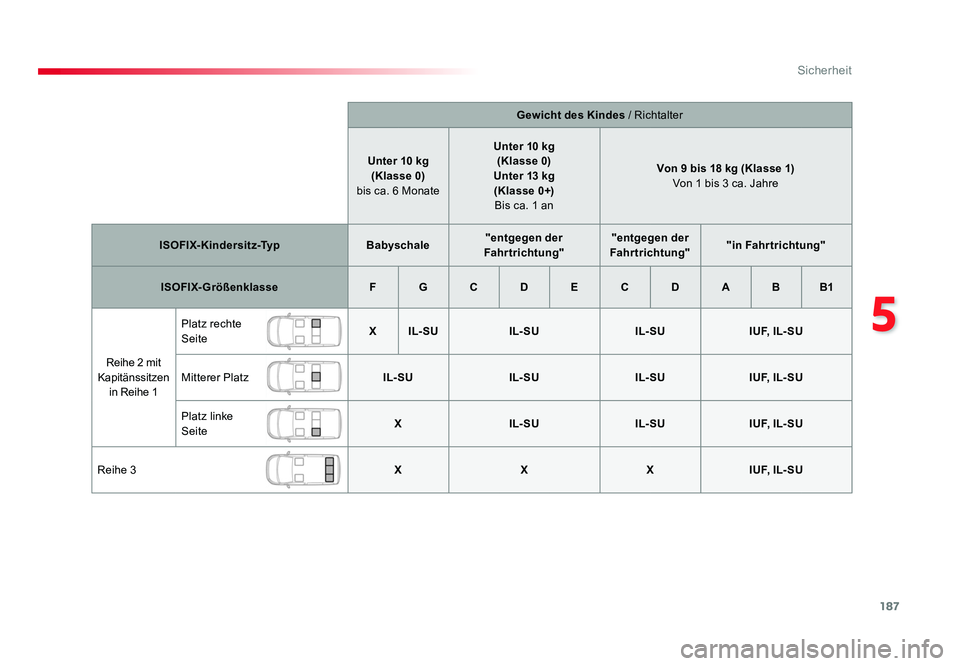

Gewicht des Kindes / Richtalter
Unter 10 kg (Klasse 0)
bis ca. 6 Monate Unter 10 kg
(Klasse 0)
Unter 13 kg (Klasse 0+)
Bis ca. 1 an Von 9 bis 18 kg (Klasse 1)

Von 1 bis 3 ca. Jahre
ISOFIX-Kindersitz-Typ Babyschale"entgegen der
Fahrtrichtung" "entgegen der
Fahrtrichtung" "in Fahrtrichtung"
ISOFIX-Größenklasse F G C D E C D A B B1
Reihe 2 mit
Kapitänssitzen in Reihe 1 Platz rechte
Seite
X
IL- SU IL- SU IL- SUI U F, I L - S U
Mitterer Platz IL- SUIL- SUIL- SUI U F, I L - S U
Platz linke
Seite X
IL- SU IL- SUI U F, I L - S U
Reihe 3 XXXI U F, I L - S U
Proace_Verso_de_Chap05_securite_ed01-2016.indd 18708/08/2016 11:39

188
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

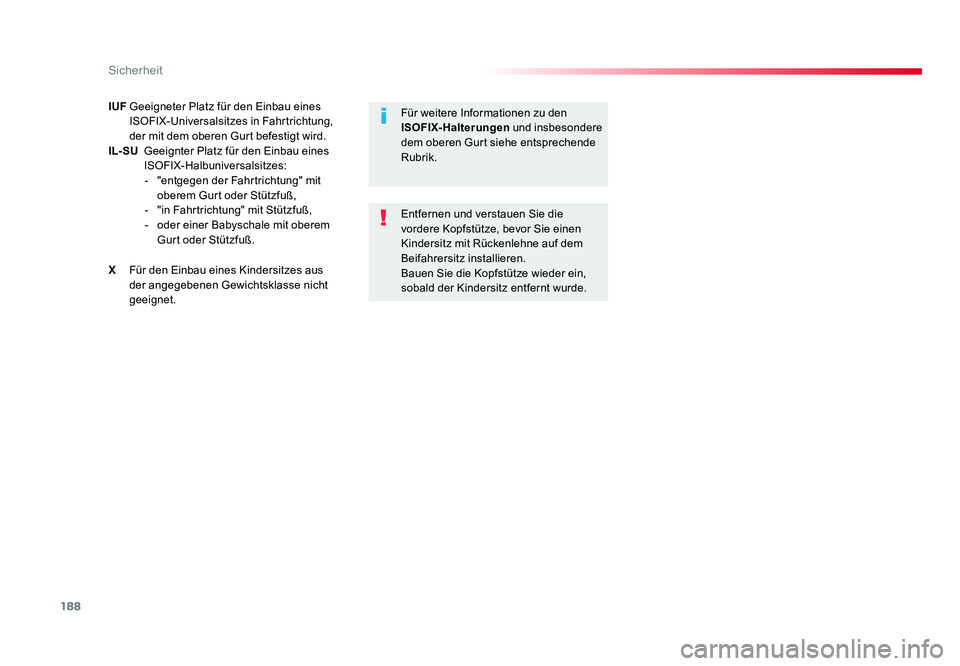

IUF Geeigneter Platz für den Einbau eines
ISOFIX-Universalsitzes in Fahrtrichtung,
der mit dem oberen Gurt befestigt wird.
IL- SU Geeignter Platz für den Einbau eines
ISOFIX-Halbuniversalsitzes:- "entgegen der Fahrtrichtung" mit oberem Gurt oder Stützfuß,
- "in Fahrtrichtung" mit Stützfuß,
- oder einer Babyschale mit oberem Gurt oder Stützfuß.
X Für den Einbau eines Kindersitzes aus der angegebenen Gewichtsklasse nicht
geeignet. Entfernen und verstauen Sie die
vordere Kopfstütze, bevor Sie einen
Kindersitz mit Rückenlehne auf dem
Beifahrersitz installieren.
Bauen Sie die Kopfstütze wieder ein,
sobald der Kindersitz entfernt wurde. Für weitere Informationen zu den
ISOFIX-Halterungen
und insbesondere
dem oberen Gurt siehe entsprechende
Rubrik.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 18808/08/2016 11:39

189
5
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

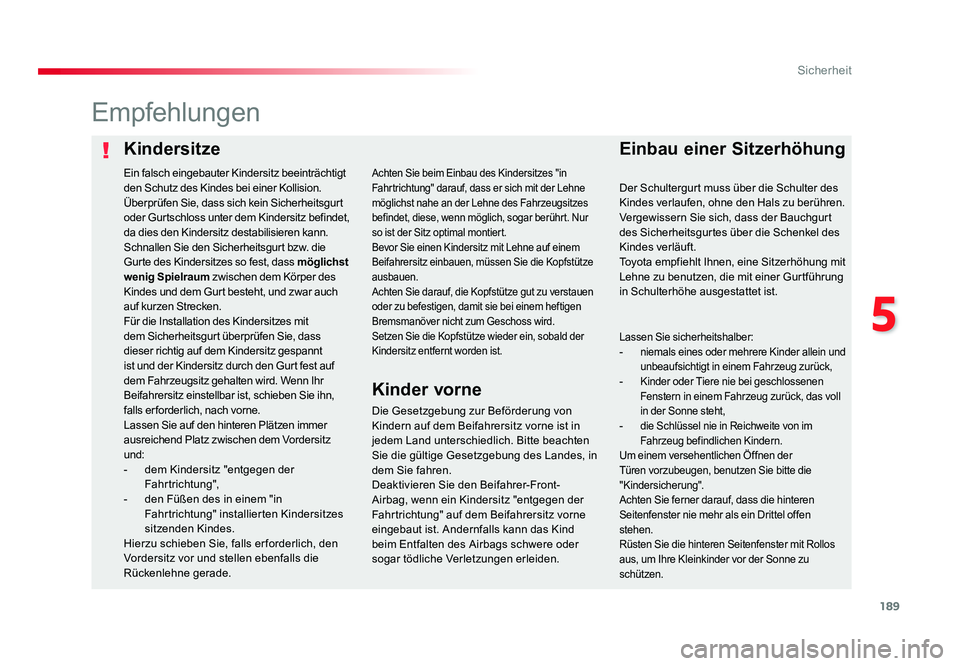

KindersitzeEinbau einer Sitzerhöhung
Empfehlungen
Die Gesetzgebung zur Beförderung von
Kindern auf dem Beifahrersitz vorne ist in
jedem Land unterschiedlich. Bitte beachten
Sie die gültige Gesetzgebung des Landes, in
dem Sie fahren.
Deaktivieren Sie den Beifahrer-Front-
Airbag, wenn ein Kindersitz "entgegen der
Fahrtrichtung" auf dem Beifahrersitz vorne
eingebaut ist. Andernfalls kann das Kind
beim Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
Achten Sie beim Einbau des Kindersitzes "in
Fahrtrichtung" darauf, dass er sich mit der Lehne
möglichst nahe an der Lehne des Fahrzeugsitzes
befindet, diese, wenn möglich, sogar berührt. Nur
so ist der Sitz optimal montiert.
Bevor Sie einen Kindersitz mit Lehne auf einem
Beifahrersitz einbauen, müssen Sie die Kopfstütze
ausbauen.
Achten Sie darauf, die Kopfstütze gut zu verstauen
oder zu befestigen, damit sie bei einem heftigen
Bremsmanöver nicht zum Geschoss wird.
Setzen Sie die Kopfstütze wieder ein, sobald der
Kindersitz entfernt worden ist.Ein falsch eingebauter Kindersitz beeinträchtigt
den Schutz des Kindes bei einer Kollision.
Überprüfen Sie, dass sich kein Sicherheitsgurt
oder Gurtschloss unter dem Kindersitz befindet,
da dies den Kindersitz destabilisieren kann.
Schnallen Sie den Sicherheitsgurt bzw. die
Gurte des Kindersitzes so fest, dass möglichst
wenig Spielraum zwischen dem Körper des
Kindes und dem Gurt besteht, und zwar auch
auf kurzen Strecken.
Für die Installation des Kindersitzes mit
dem Sicherheitsgurt überprüfen Sie, dass
dieser richtig auf dem Kindersitz gespannt
ist und der Kindersitz durch den Gurt fest auf
dem Fahrzeugsitz gehalten wird. Wenn Ihr
Beifahrersitz einstellbar ist, schieben Sie ihn,
falls erforderlich, nach vorne.
Lassen Sie auf den hinteren Plätzen immer
ausreichend Platz zwischen dem Vordersitz
und:
- dem Kindersitz "entgegen der
Fahrtrichtung",
- den Füßen des in einem "in Fahrtrichtung" installierten Kindersitzes
sitzenden Kindes.
Hierzu schieben Sie, falls erforderlich, den
Vordersitz vor und stellen ebenfalls die
Rückenlehne gerade.
Kinder vorne
Der Schultergurt muss über die Schulter des
Kindes verlaufen, ohne den Hals zu berühren.
Vergewissern Sie sich, dass der Bauchgurt
des Sicherheitsgurtes über die Schenkel des
Kindes verläuft.
Toyota empfiehlt Ihnen, eine Sitzerhöhung mit
Lehne zu benutzen, die mit einer Gurtführung
in Schulterhöhe ausgestattet ist.
Lassen Sie sicherheitshalber:- niemals eines oder mehrere Kinder allein und
unbeaufsichtigt in einem Fahrzeug zurück,
- Kinder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das voll
in der Sonne steht,
- die Schlüssel nie in Reichweite von im
Fahrzeug befindlichen Kindern.
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte die
"Kindersicherung".
Achten Sie ferner darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen
stehen.
Rüsten Sie die hinteren Seitenfenster mit Rollos
aus, um Ihre Kleinkinder vor der Sonne zu
schützen.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 18908/08/2016 11:39

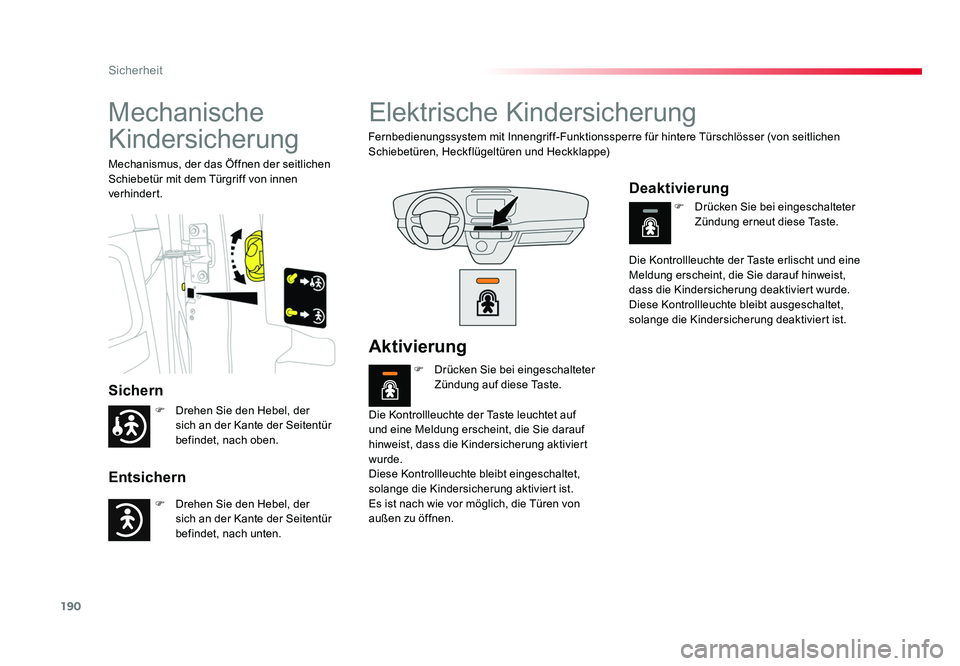

190
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016
Mechanische
Kindersicherung
Sichern
Entsichern
Mechanismus, der das Öffnen der seitlichen
Schiebetür mit dem Türgriff von innen
verhindert.
Elektrische Kindersicherung
Fernbedienungssystem mit Innengriff-Funktionssperre für hintere Türschlösser (von seitlichen
Schiebetüren, Heckflügeltüren und Heckklappe)Die Kontrollleuchte der Taste leuchtet auf
und eine Meldung erscheint, die Sie darauf
hinweist, dass die Kindersicherung aktiviert
wurde.
Diese Kontrollleuchte bleibt eingeschaltet,
solange die Kindersicherung aktiviert ist.
Es ist nach wie vor möglich, die Türen von
außen zu öffnen. Die Kontrollleuchte der Taste erlischt und eine
Meldung erscheint, die Sie darauf hinweist,
dass die Kindersicherung deaktiviert wurde.
Diese Kontrollleuchte bleibt ausgeschaltet,
solange die Kindersicherung deaktiviert ist.
Aktivierung
F
Drücken Sie bei eingeschalteter
Zündung auf diese Taste. F
Drücken Sie bei eingeschalteter
Zündung erneut diese Taste.
Deaktivierung
F Drehen Sie den Hebel, der
sich an der Kante der Seitentür
befindet, nach oben.
F Drehen Sie den Hebel, der
sich an der Kante der Seitentür
befindet, nach unten.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 19008/08/2016 11:39
