Page 191 of 504

191
5
Sicherheit
Proace_Verso_de_Chap05_securite_ed01-2016

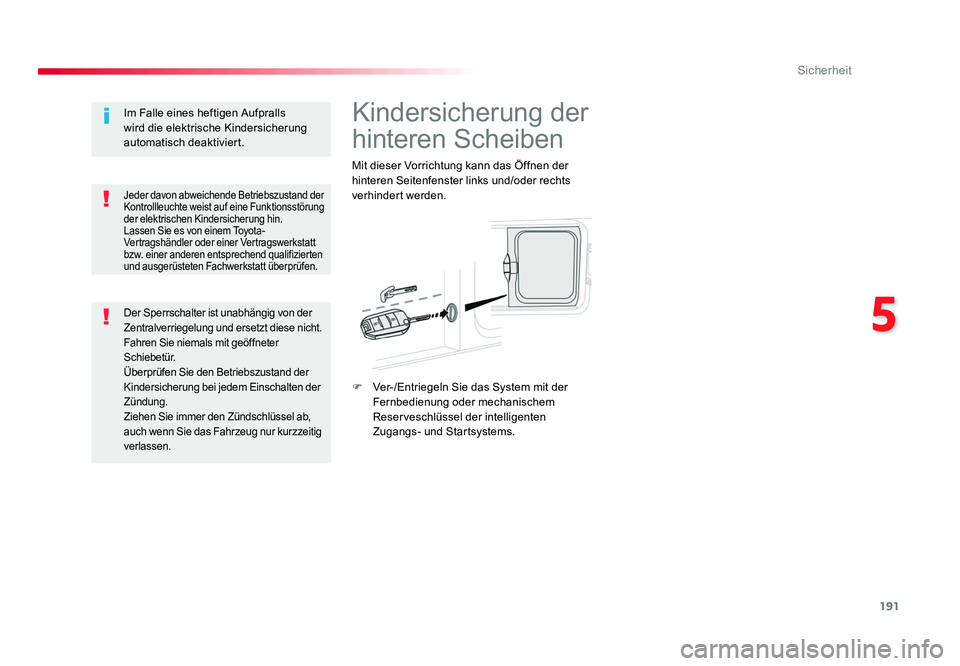

Kindersicherung der
hinteren Scheiben
Mit dieser Vorrichtung kann das Öffnen der
hinteren Seitenfenster links und/oder rechts
verhindert werden.
F Ver-/Entriegeln Sie das System mit der Fernbedienung oder mechanischem
Reserveschlüssel der intelligenten
Zugangs- und Startsystems.
Jeder davon abweichende Betriebszustand der
Kontrollleuchte weist auf eine Funktionsstörung
der elektrischen Kindersicherung hin.
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
Im Falle eines heftigen Aufpralls
wird die elektrische Kindersicherung
automatisch deaktiviert.
Der Sperrschalter ist unabhängig von der
Zentralverriegelung und ersetzt diese nicht.
Fahren Sie niemals mit geöffneter
Schiebetür.
Überprüfen Sie den Betriebszustand der
Kindersicherung bei jedem Einschalten der
Zündung.
Ziehen Sie immer den Zündschlüssel ab,
auch wenn Sie das Fahrzeug nur kurzzeitig
verlassen.
Proace_Verso_de_Chap05_securite_ed01-2016.indd 19108/08/2016 11:39
Page 192 of 504

192
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

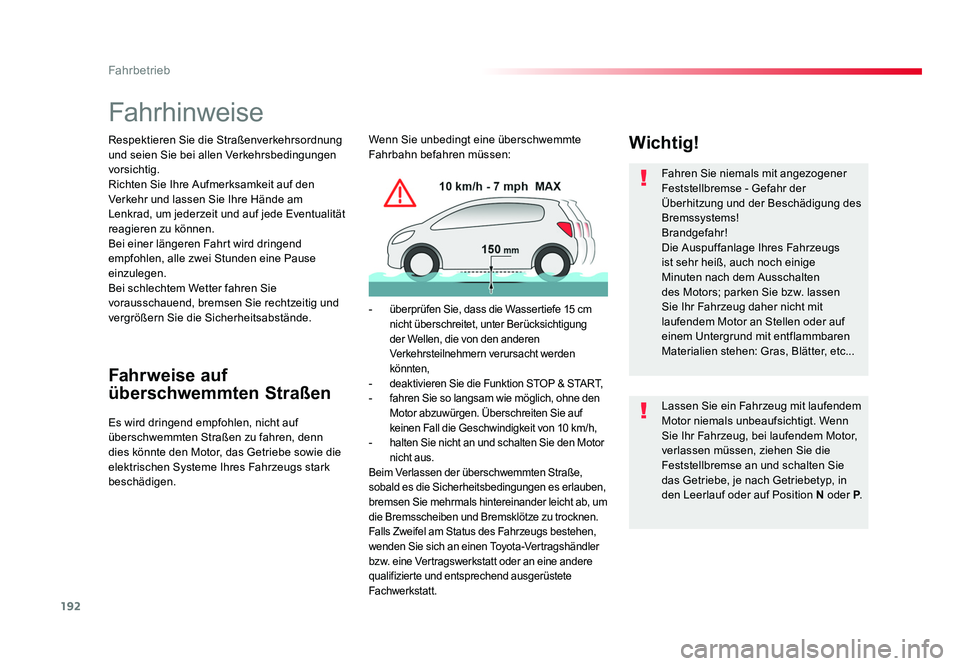

Fahrhinweise
Respektieren Sie die Straßenverkehrsordnung
und seien Sie bei allen Verkehrsbedingungen
vorsichtig.
Richten Sie Ihre Aufmerksamkeit auf den
Verkehr und lassen Sie Ihre Hände am
Lenkrad, um jederzeit und auf jede Eventualität
reagieren zu können.
Bei einer längeren Fahrt wird dringend
empfohlen, alle zwei Stunden eine Pause
einzulegen.
Bei schlechtem Wetter fahren Sie
vorausschauend, bremsen Sie rechtzeitig und
vergrößern Sie die Sicherheitsabstände.Fahren Sie niemals mit angezogener
Feststellbremse - Gefahr der
Überhitzung und der Beschädigung des
Bremssystems!
Brandgefahr!
Die Auspuffanlage Ihres Fahrzeugs
ist sehr heiß, auch noch einige
Minuten nach dem Ausschalten
des Motors; parken Sie bzw. lassen
Sie Ihr Fahrzeug daher nicht mit
laufendem Motor an Stellen oder auf
einem Untergrund mit entflammbaren
Materialien stehen: Gras, Blätter, etc...
Lassen Sie ein Fahrzeug mit laufendem
Motor niemals unbeaufsichtigt. Wenn
Sie Ihr Fahrzeug, bei laufendem Motor,
verlassen müssen, ziehen Sie die
Feststellbremse an und schalten Sie
das Getriebe, je nach Getriebetyp, in
den Leerlauf oder auf Position
N oder P.
Fahrweise auf
überschwemmten Straßen
Es wird dringend empfohlen, nicht auf
überschwemmten Straßen zu fahren, denn
dies könnte den Motor, das Getriebe sowie die
elektrischen Systeme Ihres Fahrzeugs stark
beschädigen.
Wichtig!Wenn Sie unbedingt eine überschwemmte
Fahrbahn befahren müssen:
-
überprüfen Sie, dass die Wassertiefe 15 cm
nicht überschreitet, unter Berücksichtigung
der Wellen, die von den anderen
Verkehrsteilnehmern verursacht werden
könnten,
- deaktivieren Sie die Funktion STOP & START,- fahren Sie so langsam wie möglich, ohne den
Motor abzuwürgen. Überschreiten Sie auf
keinen Fall die Geschwindigkeit von 10 km/h,
- halten Sie nicht an und schalten Sie den Motor
nicht aus.
Beim Verlassen der überschwemmten Straße,
sobald es die Sicherheitsbedingungen es erlauben,
bremsen Sie mehrmals hintereinander leicht ab, um
die Bremsscheiben und Bremsklötze zu trocknen.
Falls Zweifel am Status des Fahrzeugs bestehen,
wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 19229/07/2016 11:31
Page 193 of 504

193
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

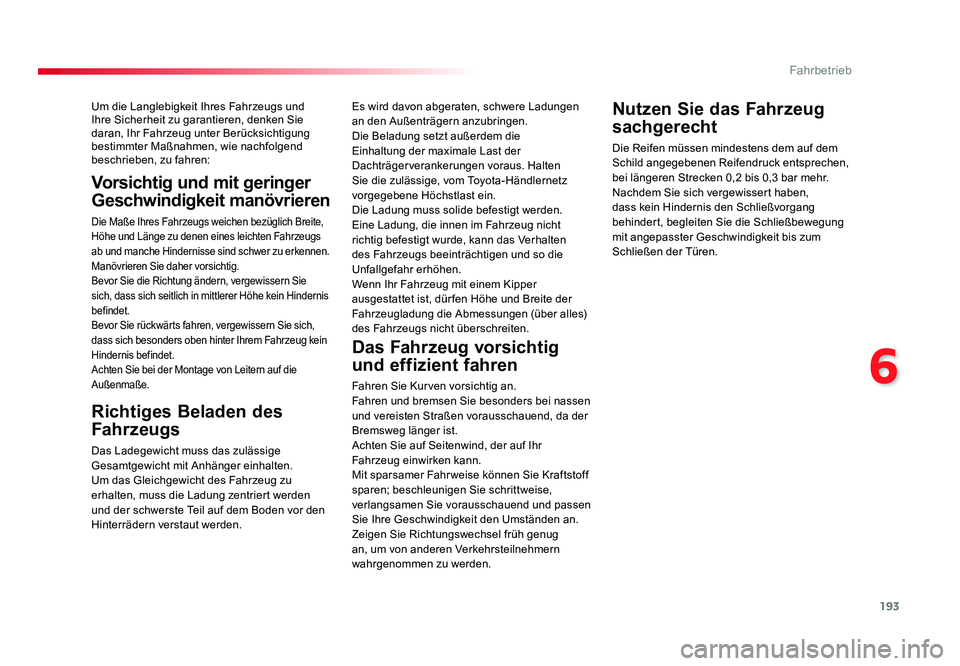

Um die Langlebigkeit Ihres Fahrzeugs und
Ihre Sicherheit zu garantieren, denken Sie
daran, Ihr Fahrzeug unter Berücksichtigung
bestimmter Maßnahmen, wie nachfolgend
beschrieben, zu fahren:
Richtiges Beladen des
Fahrzeugs
Das Ladegewicht muss das zulässige
Gesamtgewicht mit Anhänger einhalten.
Um das Gleichgewicht des Fahrzeug zu
erhalten, muss die Ladung zentriert werden
und der schwerste Teil auf dem Boden vor den
Hinterrädern verstaut werden.
Vorsichtig und mit geringer
Geschwindigkeit manövrieren
Die Maße Ihres Fahrzeugs weichen bezüglich Breite,
Höhe und Länge zu denen eines leichten Fahrzeugs
ab und manche Hindernisse sind schwer zu erkennen.
Manövrieren Sie daher vorsichtig.
Bevor Sie die Richtung ändern, vergewissern Sie
sich, dass sich seitlich in mittlerer Höhe kein Hindernis
befindet.
Bevor Sie rückwärts fahren, vergewissern Sie sich,
dass sich besonders oben hinter Ihrem Fahrzeug kein
Hindernis befindet.
Achten Sie bei der Montage von Leitern auf die
Außenmaße.
Es wird davon abgeraten, schwere Ladungen
an den Außenträgern anzubringen.
Die Beladung setzt außerdem die
Einhaltung der maximale Last der
Dachträgerverankerungen voraus. Halten
Sie die zulässige, vom Toyota-Händlernetz
vorgegebene Höchstlast ein.
Die Ladung muss solide befestigt werden.
Eine Ladung, die innen im Fahrzeug nicht
richtig befestigt wurde, kann das Verhalten
des Fahrzeugs beeinträchtigen und so die
Unfallgefahr erhöhen.
Wenn Ihr Fahrzeug mit einem Kipper
ausgestattet ist, dür fen Höhe und Breite der
Fahrzeugladung die Abmessungen (über alles)
des Fahrzeugs nicht überschreiten.
Das Fahrzeug vorsichtig
und effizient fahren
Fahren Sie Kurven vorsichtig an.
Fahren und bremsen Sie besonders bei nassen
und vereisten Straßen vorausschauend, da der
Bremsweg länger ist.
Achten Sie auf Seitenwind, der auf Ihr
Fahrzeug einwirken kann.
Mit sparsamer Fahrweise können Sie Kraftstoff
sparen; beschleunigen Sie schrittweise,
verlangsamen Sie vorausschauend und passen
Sie Ihre Geschwindigkeit den Umständen an.
Zeigen Sie Richtungswechsel früh genug
an, um von anderen Verkehrsteilnehmern
wahrgenommen zu werden.
Nutzen Sie das Fahrzeug
sachgerecht
Die Reifen müssen mindestens dem auf dem
Schild angegebenen Reifendruck entsprechen,
bei längeren Strecken 0,2 bis 0,3 bar mehr.
Nachdem Sie sich vergewissert haben,
dass kein Hindernis den Schließvorgang
behindert, begleiten Sie die Schließbewegung
mit angepasster Geschwindigkeit bis zum
Schließen der Türen.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 19329/07/2016 11:31
Page 194 of 504

194
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

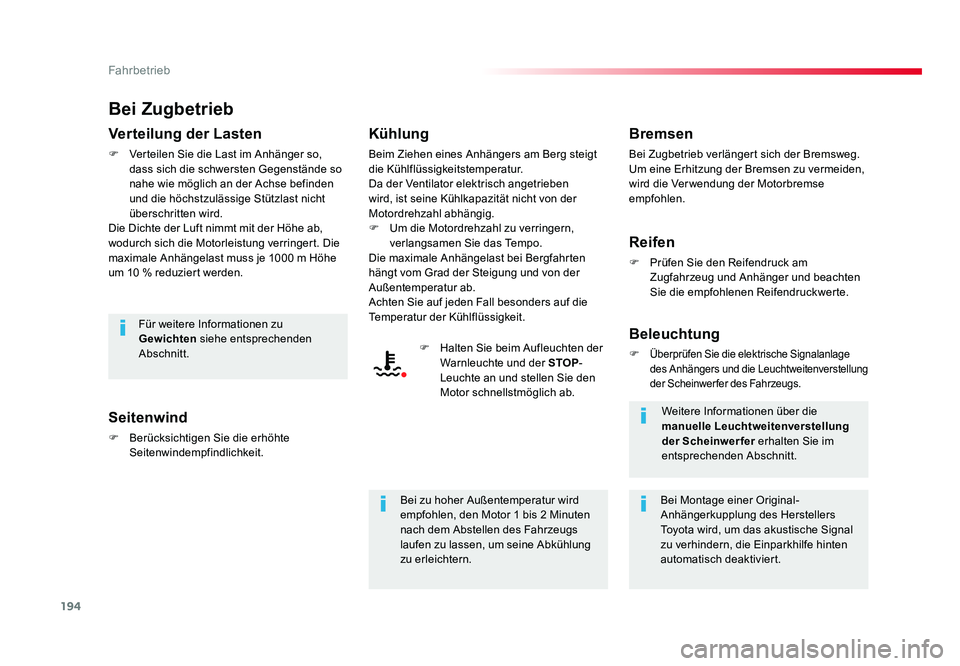

Bei Zugbetrieb
Verteilung der Lasten
F Verteilen Sie die Last im Anhänger so, dass sich die schwersten Gegenstände so
nahe wie möglich an der Achse befinden
und die höchstzulässige Stützlast nicht
überschritten wird.
Die Dichte der Luft nimmt mit der Höhe ab,
wodurch sich die Motorleistung verringert. Die
maximale Anhängelast muss je 1000 m Höhe
um 10 % reduziert werden.
Seitenwind
F Berücksichtigen Sie die erhöhte
Seitenwindempfindlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg steigt
die Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von der
Motordrehzahl abhängig.
F Um die Motordrehzahl zu verringern, verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Bergfahrten
hängt vom Grad der Steigung und von der
Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
F Halten Sie beim Aufleuchten der Warnleuchte und der STOP-
Leuchte an und stellen Sie den
Motor schnellstmöglich ab.
Bremsen
Bei Zugbetrieb verlängert sich der Bremsweg.
Um eine Erhitzung der Bremsen zu vermeiden,
wird die Verwendung der Motorbremse
empfohlen.
Reifen
F Prüfen Sie den Reifendruck am
Zugfahrzeug und Anhänger und beachten
Sie die empfohlenen Reifendruckwerte.
Beleuchtung
F Überprüfen Sie die elektrische Signalanlage
des Anhängers und die Leuchtweitenverstellung
der Scheinwerfer des Fahrzeugs.
Für weitere Informationen zu
Gewichten siehe entsprechenden
Abschnitt.
Bei Montage einer Original-
Anhängerkupplung des Herstellers
Toyota wird, um das akustische Signal
zu verhindern, die Einparkhilfe hinten
automatisch deaktiviert.
Bei zu hoher Außentemperatur wird
empfohlen, den Motor 1 bis 2 Minuten
nach dem Abstellen des Fahrzeugs
laufen zu lassen, um seine Abkühlung
zu erleichtern. Weitere Informationen über die
manuelle Leuchtweitenverstellung
der Scheinwerfer
erhalten Sie im
entsprechenden Abschnitt.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 19429/07/2016 11:31
Page 195 of 504

195
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

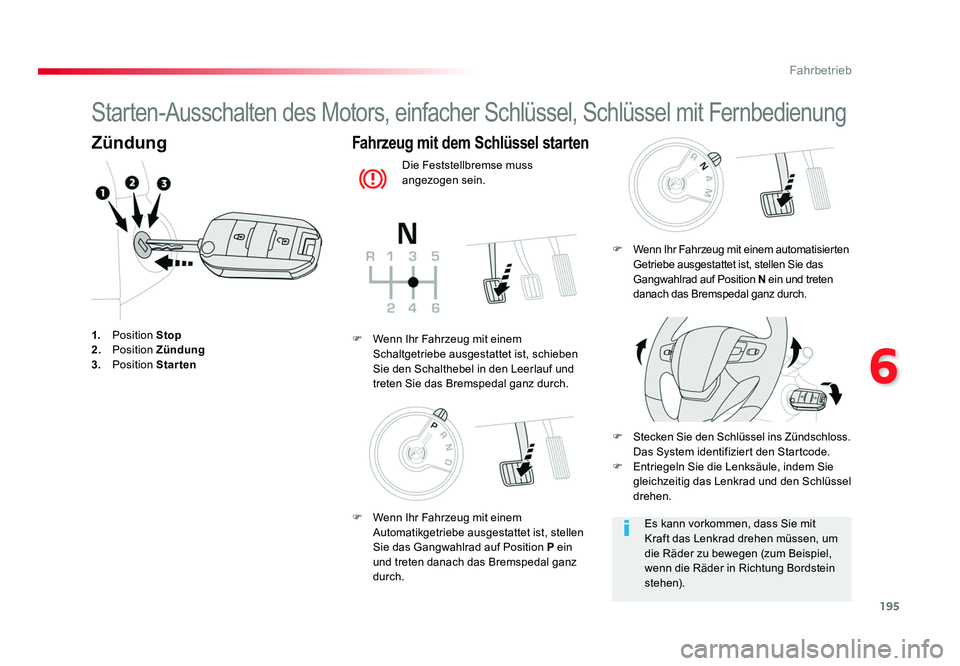

Starten-Ausschalten des Motors, einfacher Schlüssel, Schlüssel mit Fernbedienung
Zündung
1. Position Stop
2. Position Zündung
3. Position Starten
Fahrzeug mit dem Schlüssel starten
Die Feststellbremse muss
angezogen sein.
F Stecken Sie den Schlüssel ins Zündschloss.
Das System identifiziert den Startcode.
F Entriegeln Sie die Lenksäule, indem Sie gleichzeitig das Lenkrad und den Schlüssel
drehen.
F Wenn Ihr Fahrzeug mit einem
Schaltgetriebe ausgestattet ist, schieben
Sie den Schalthebel in den Leerlauf und
treten Sie das Bremspedal ganz durch.
Es kann vorkommen, dass Sie mit
Kraft das Lenkrad drehen müssen, um
die Räder zu bewegen (zum Beispiel,
wenn die Räder in Richtung Bordstein
stehen).
F
Wenn Ihr Fahrzeug mit einem automatisierten
Getriebe ausgestattet ist, stellen Sie das
Gangwahlrad auf Position N ein und treten
danach das Bremspedal ganz durch.
F Wenn Ihr Fahrzeug mit einem Automatikgetriebe ausgestattet ist, stellen
Sie das Gangwahlrad auf Position P ein
und treten danach das Bremspedal ganz
durch.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 19529/07/2016 11:31
Page 196 of 504

196
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

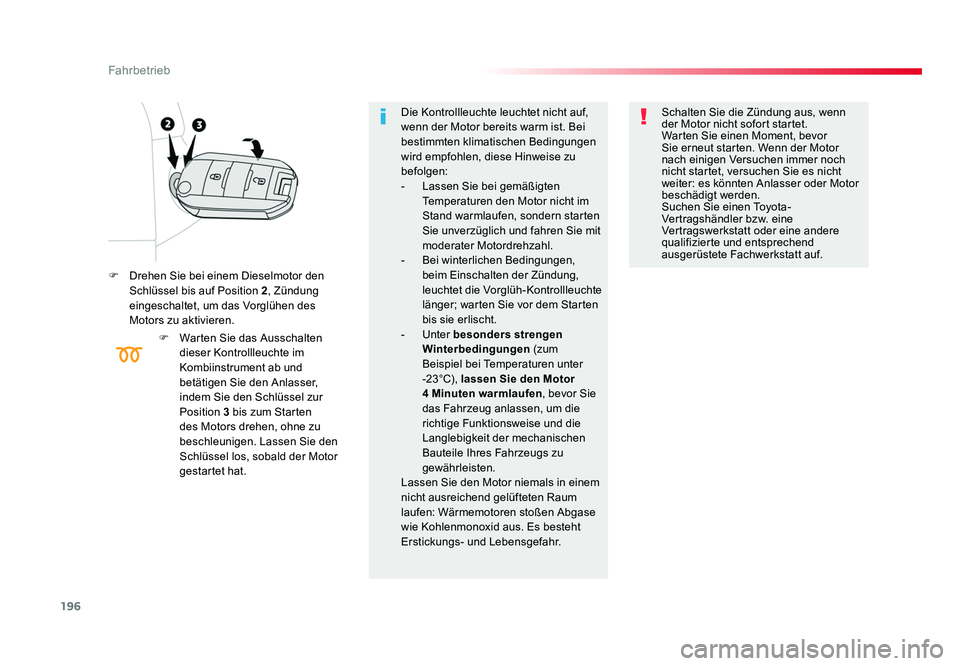

F Drehen Sie bei einem Dieselmotor den
Schlüssel bis auf Position 2, Zündung
eingeschaltet, um das Vorglühen des
Motors zu aktivieren.
F Warten Sie das Ausschalten
dieser Kontrollleuchte im
Kombiinstrument ab und
betätigen Sie den Anlasser,
indem Sie den Schlüssel zur
Position 3 bis zum Starten
des Motors drehen, ohne zu
beschleunigen. Lassen Sie den
Schlüssel los, sobald der Motor
gestartet hat. Die Kontrollleuchte leuchtet nicht auf,
wenn der Motor bereits warm ist. Bei
bestimmten klimatischen Bedingungen
wird empfohlen, diese Hinweise zu
befolgen:
-
Lassen Sie bei gemäßigten
Temperaturen den Motor nicht im
Stand warmlaufen, sondern starten
Sie unverzüglich und fahren Sie mit
moderater Motordrehzahl.
- Bei winterlichen Bedingungen,
beim Einschalten der Zündung,
leuchtet die Vorglüh-Kontrollleuchte
länger; warten Sie vor dem Starten
bis sie erlischt.
- Unter besonders strengen
Winterbedingungen (zum
Beispiel bei Temperaturen unter
-23°C), lassen Sie den Motor
4 Minuten warmlaufen , bevor Sie
das Fahrzeug anlassen, um die
richtige Funktionsweise und die
Langlebigkeit der mechanischen
Bauteile Ihres Fahrzeugs zu
gewährleisten.
Lassen Sie den Motor niemals in einem
nicht ausreichend gelüfteten Raum
laufen: Wärmemotoren stoßen Abgase
wie Kohlenmonoxid aus. Es besteht
Erstickungs- und Lebensgefahr. Schalten Sie die Zündung aus, wenn
der Motor nicht sofort startet.
Warten Sie einen Moment, bevor
Sie erneut starten. Wenn der Motor
nach einigen Versuchen immer noch
nicht startet, versuchen Sie es nicht
weiter: es könnten Anlasser oder Motor
beschädigt werden.
Suchen Sie einen Toyota-
Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere
qualifizierte und entsprechend
ausgerüstete Fachwerkstatt auf.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 19629/07/2016 11:31
Page 197 of 504

197
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

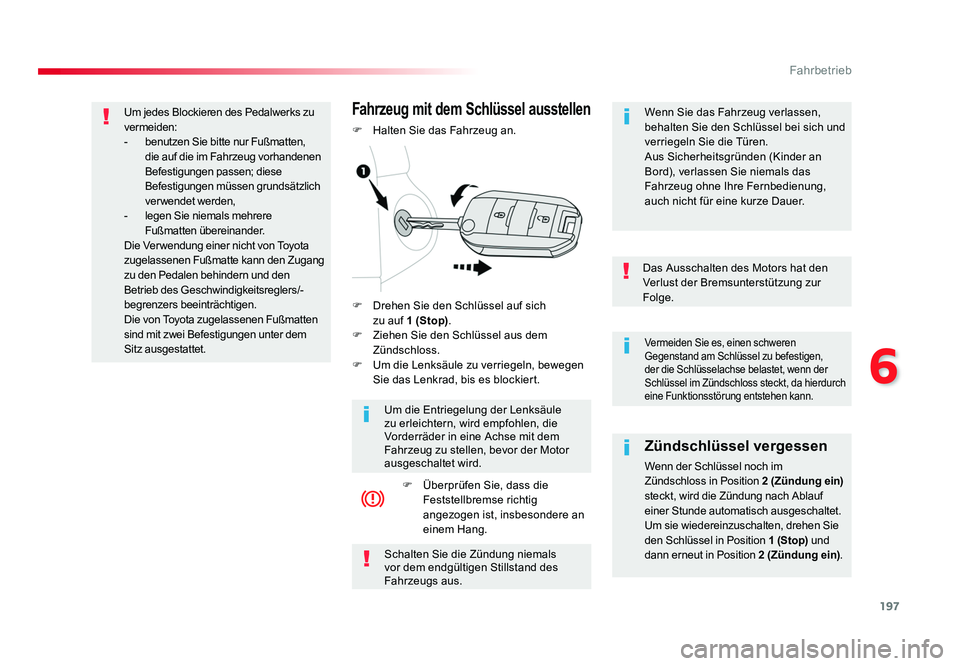

Vermeiden Sie es, einen schweren
Gegenstand am Schlüssel zu befestigen,
der die Schlüsselachse belastet, wenn der
Schlüssel im Zündschloss steckt, da hierdurch
eine Funktionsstörung entstehen kann.
Das Ausschalten des Motors hat den
Verlust der Bremsunterstützung zur
Folge.
Zündschlüssel vergessen
Wenn der Schlüssel noch im
Zündschloss in Position 2 (Zündung ein)
steckt, wird die Zündung nach Ablauf
einer Stunde automatisch ausgeschaltet.
Um sie wiedereinzuschalten, drehen Sie
den Schlüssel in Position 1 (Stop) und
dann erneut in Position 2 (Zündung ein).
Schalten Sie die Zündung niemals
vor dem endgültigen Stillstand des
Fahrzeugs aus.
F Drehen Sie den Schlüssel auf sich
zu auf 1 (Stop) .
F Ziehen Sie den Schlüssel aus dem Zündschloss.
F Um die Lenksäule zu verriegeln, bewegen Sie das Lenkrad, bis es blockiert.
Fahrzeug mit dem Schlüssel ausstellen
F Halten Sie das Fahrzeug an.
Um die Entriegelung der Lenksäule
zu erleichtern, wird empfohlen, die
Vorderräder in eine Achse mit dem
Fahrzeug zu stellen, bevor der Motor
ausgeschaltet wird.F Überprüfen Sie, dass die Feststellbremse richtig
angezogen ist, insbesondere an
einem Hang. Wenn Sie das Fahrzeug verlassen,
behalten Sie den Schlüssel bei sich und
verriegeln Sie die Türen.
Aus Sicherheitsgründen (Kinder an
Bord), verlassen Sie niemals das
Fahrzeug ohne Ihre Fernbedienung,
auch nicht für eine kurze Dauer.
Um jedes Blockieren des Pedalwerks zu
vermeiden:
-
benutzen Sie bitte nur Fußmatten,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere
Fußmatten übereinander.
Die Verwendung einer nicht von Toyota
zugelassenen Fußmatte kann den Zugang
zu den Pedalen behindern und den
Betrieb des Geschwindigkeitsreglers/-
begrenzers beeinträchtigen.
Die von Toyota zugelassenen Fußmatten
sind mit zwei Befestigungen unter dem
Sitz ausgestattet.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 19729/07/2016 11:31
Page 198 of 504

198
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016
Bei Dieselfahrzeugen wird der
Motor bei Minustemperaturen
erst nach dem Erlöschen der
Vorglühkontrollleuchte gestartet.
Wenn diese Kontrollleuchte
nach Drücken auf "START/
STOP" aufleuchtet, müssen
Sie das Brems- oder
Kupplungspedal bis zum
Ausgehen der Kontrollleuchte
getreten halten und dür fen bis
zum vollständigen Start des
Motors nicht erneut auf "START/
STOP " drücken.

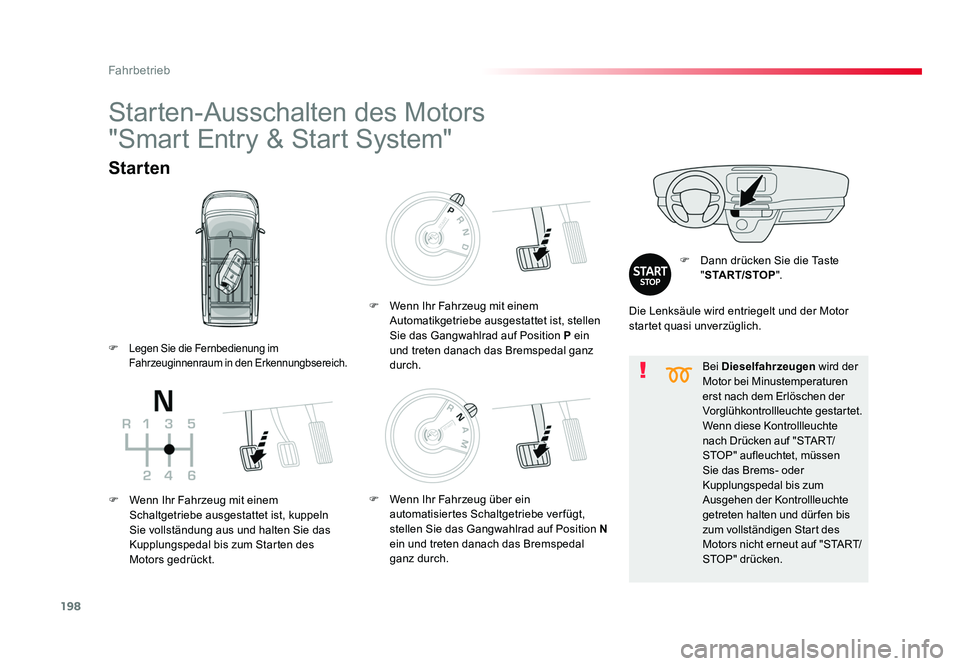

Starten
F Dann drücken Sie die Taste "START/STOP ".
Starten-Ausschalten des Motors
"Smart Entry & Start System"
Die Lenksäule wird entriegelt und der Motor
startet quasi unverzüglich.
F
Legen Sie die Fernbedienung im
Fahrzeuginnenraum in den Erkennungbsereich.
F Wenn Ihr Fahrzeug mit einem Schaltgetriebe ausgestattet ist, kuppeln
Sie vollständung aus und halten Sie das
Kupplungspedal bis zum Starten des
Motors gedrückt. F Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist, stellen
Sie das Gangwahlrad auf Position P ein
und treten danach das Bremspedal ganz
durch.
F Wenn Ihr Fahrzeug über ein automatisiertes Schaltgetriebe verfügt,
stellen Sie das Gangwahlrad auf Position N
ein und treten danach das Bremspedal
ganz durch.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 19829/07/2016 11:31
Page 199 of 504

199
6
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

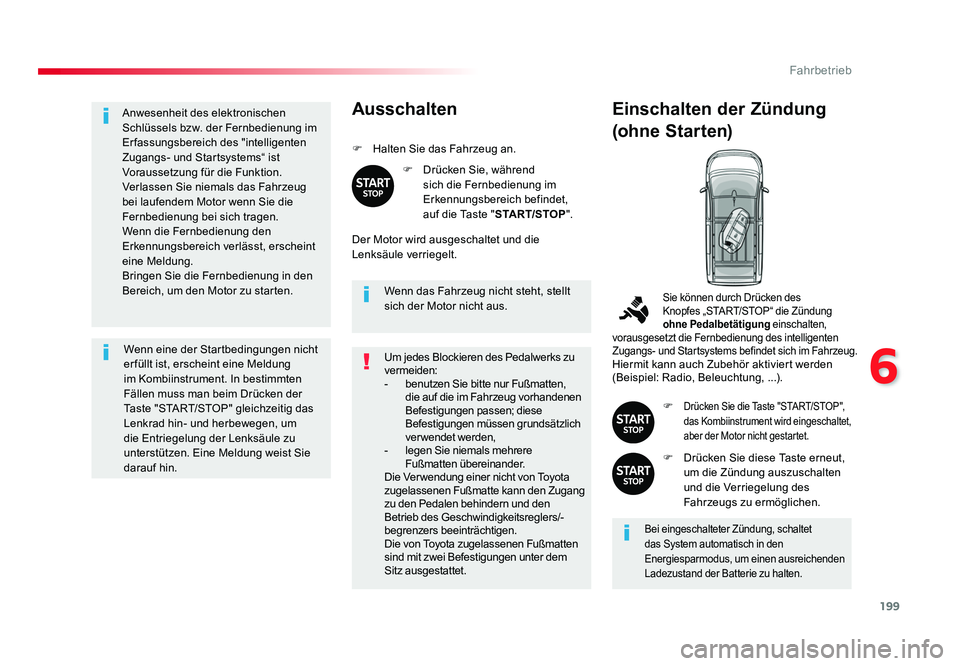

Anwesenheit des elektronischen
Schlüssels bzw. der Fernbedienung im
Erfassungsbereich des "intelligenten
Zugangs- und Startsystems“ ist
Voraussetzung für die Funktion.
Verlassen Sie niemals das Fahrzeug
bei laufendem Motor wenn Sie die
Fernbedienung bei sich tragen.
Wenn die Fernbedienung den
Erkennungsbereich verlässt, erscheint
eine Meldung.
Bringen Sie die Fernbedienung in den
Bereich, um den Motor zu starten.Wenn eine der Startbedingungen nicht
erfüllt ist, erscheint eine Meldung
im Kombiinstrument. In bestimmten
Fällen muss man beim Drücken der
Taste "START/STOP" gleichzeitig das
Lenkrad hin- und herbewegen, um
die Entriegelung der Lenksäule zu
unterstützen. Eine Meldung weist Sie
darauf hin. Wenn das Fahrzeug nicht steht, stellt
sich der Motor nicht aus.Ausschalten
F Halten Sie das Fahrzeug an.
F Drücken Sie, während sich die Fernbedienung im
Erkennungsbereich befindet,
auf die Taste " START/STOP".
Der Motor wird ausgeschaltet und die
Lenksäule verriegelt.
Einschalten der Zündung
(ohne Star ten)
Bei eingeschalteter Zündung, schaltet
das System automatisch in den
Energiesparmodus, um einen ausreichenden
Ladezustand der Batterie zu halten.
Sie können durch Drücken des
Knopfes „START/STOP“ die Zündung
ohne Pedalbetätigung einschalten,
vorausgesetzt die Fernbedienung des intelligenten
Zugangs- und Startsystems befindet sich im Fahrzeug.
Hiermit kann auch Zubehör aktiviert werden
(Beispiel: Radio, Beleuchtung, ...).
F
Drücken Sie die Taste "START/STOP",
das Kombiinstrument wird eingeschaltet,
aber der Motor nicht gestartet.
F Drücken Sie diese Taste erneut, um die Zündung auszuschalten
und die Verriegelung des
Fahrzeugs zu ermöglichen.
Um jedes Blockieren des Pedalwerks zu
vermeiden:
-
benutzen Sie bitte nur Fußmatten,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere
Fußmatten übereinander.
Die Verwendung einer nicht von Toyota
zugelassenen Fußmatte kann den Zugang
zu den Pedalen behindern und den
Betrieb des Geschwindigkeitsreglers/-
begrenzers beeinträchtigen.
Die von Toyota zugelassenen Fußmatten
sind mit zwei Befestigungen unter dem
Sitz ausgestattet.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 19929/07/2016 11:31
Page 200 of 504

200
Fahrbetrieb
Proace_Verso_de_Chap06_conduite_ed01-2016

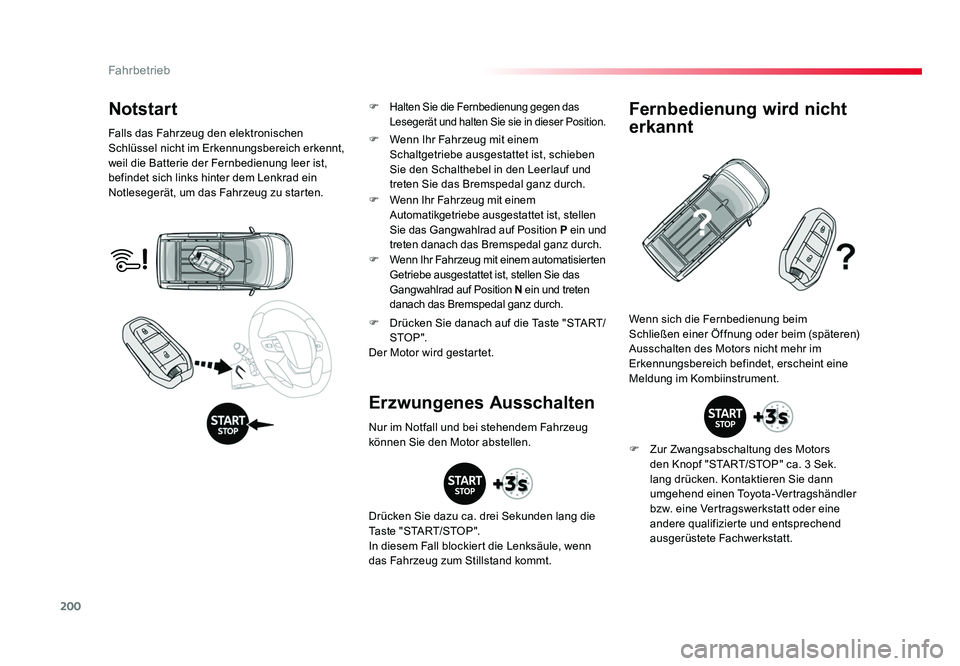

Notstart
Falls das Fahrzeug den elektronischen
Schlüssel nicht im Erkennungsbereich erkennt,
weil die Batterie der Fernbedienung leer ist,
befindet sich links hinter dem Lenkrad ein
Notlesegerät, um das Fahrzeug zu starten.F Drücken Sie danach auf die Taste "START/STO P ".
Der Motor wird gestartet. Wenn sich die Fernbedienung beim
Schließen einer Öffnung oder beim (späteren)
Ausschalten des Motors nicht mehr im
Erkennungsbereich befindet, erscheint eine
Meldung im Kombiinstrument.
Erzwungenes AusschaltenFernbedienung wird nicht
erkannt
F
Zur Zwangsabschaltung des Motors
den Knopf "START/STOP" ca. 3 Sek.
lang drücken. Kontaktieren Sie dann
umgehend einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt.
F Wenn Ihr Fahrzeug mit einem
Schaltgetriebe ausgestattet ist, schieben
Sie den Schalthebel in den Leerlauf und
treten Sie das Bremspedal ganz durch.
F Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist, stellen
Sie das Gangwahlrad auf Position P ein und
treten danach das Bremspedal ganz durch.
F Wenn Ihr Fahrzeug mit einem automatisierten
Getriebe ausgestattet ist, stellen Sie das
Gangwahlrad auf Position N ein und treten
danach das Bremspedal ganz durch.
Nur im Notfall und bei stehendem Fahrzeug
können Sie den Motor abstellen.
Drücken Sie dazu ca. drei Sekunden lang die
Taste "START/STOP".
In diesem Fall blockiert die Lenksäule, wenn
das Fahrzeug zum Stillstand kommt. F
Halten Sie die Fernbedienung gegen das
Lesegerät und halten Sie sie in dieser Position.
Proace_Verso_de_Chap06_conduite_ed01-2016.indd 20029/07/2016 11:31
