TOYOTA PROACE VERSO 2017 Instructieboekje (in Dutch)

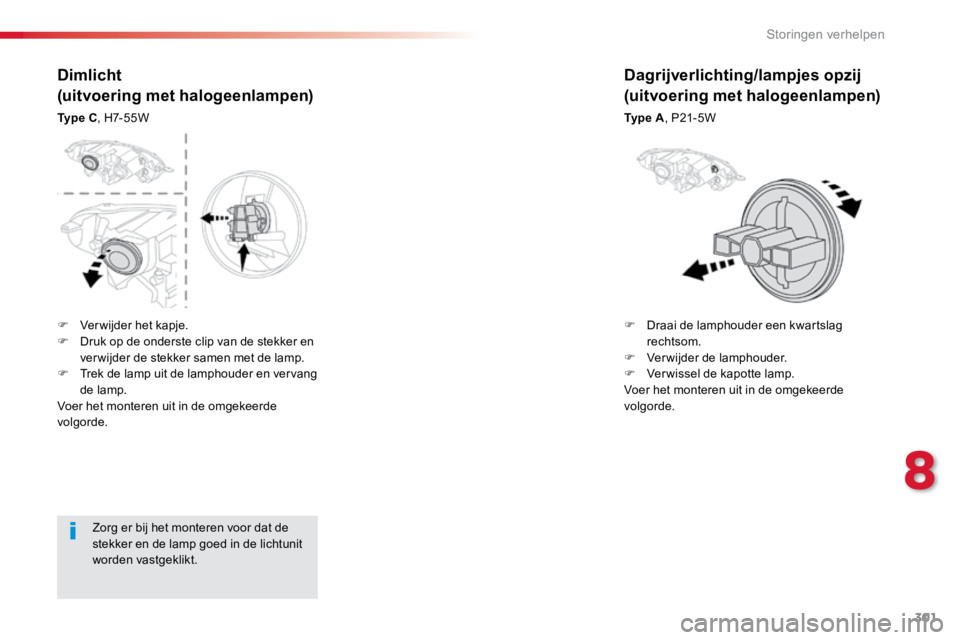

301
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016
Zorg er bij het monteren voor dat de
stekker en de lamp goed in de lichtunit
worden vastgeklikt.
Dimlicht
(uitvoering met halogeenlampen)
Ty p e C, H7- 5 5 W
Dagrijverlichting/lampjes opzij
(uitvoering met halogeenlampen)
Ty p e A , P21- 5W
F Ver wijder het kapje.
F Druk op de onderste clip van de stekker en
ver wijder de stekker samen met de lamp.
F Trek de lamp uit de lamphouder en vervang
de lamp.
Voer het monteren uit in de omgekeerde
volgorde. F
Draai de lamphouder een kwartslag
rechtsom.
F Verwijder de lamphouder.
F Ver wissel de kapotte lamp.
Voer het monteren uit in de omgekeerde
volgorde.
8
Storingen verhelpen

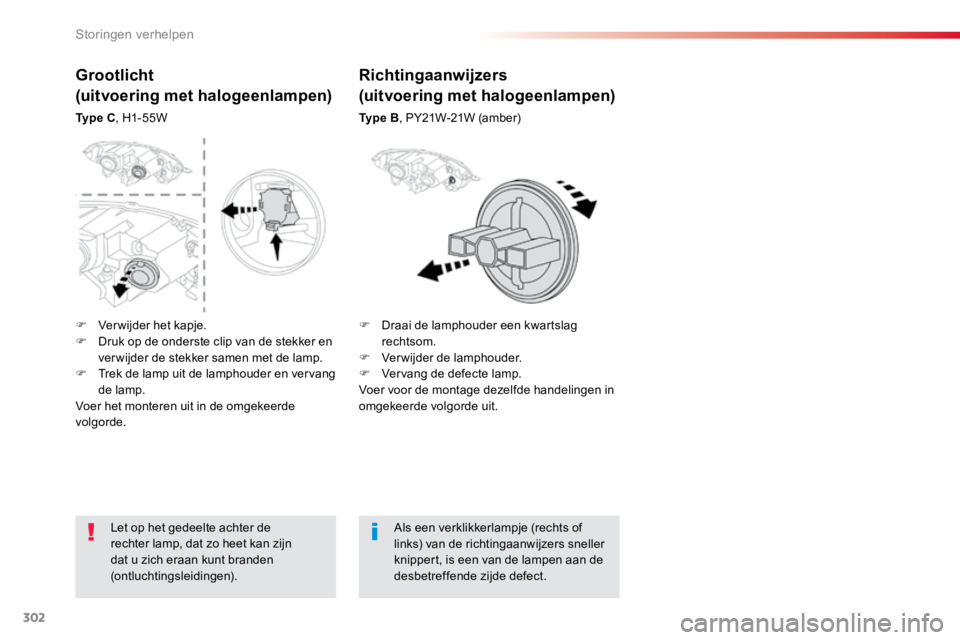

302
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016
Let op het gedeelte achter de
rechter lamp, dat zo heet kan zijn
dat u zich eraan kunt branden
(ontluchtingsleidingen).Als een verklikkerlampje (rechts of
links) van de richtingaanwijzers sneller
knippert, is een van de lampen aan de
desbetreffende zijde defect.
Richtingaanwijzers
(uitvoering met halogeenlampen)
Ty p e B
, PY21W-21W (amber)
Grootlicht
(uitvoering met halogeenlampen)
Ty p e C, H1- 55W
F Ver wijder het kapje.
F Druk op de onderste clip van de stekker en
ver wijder de stekker samen met de lamp.
F Trek de lamp uit de lamphouder en vervang
de lamp.
Voer het monteren uit in de omgekeerde
volgorde. F
Draai de lamphouder een kwartslag
rechtsom.
F Verwijder de lamphouder.
F Vervang de defecte lamp.
Voer voor de montage dezelfde handelingen in
omgekeerde volgorde uit.
Storingen verhelpen

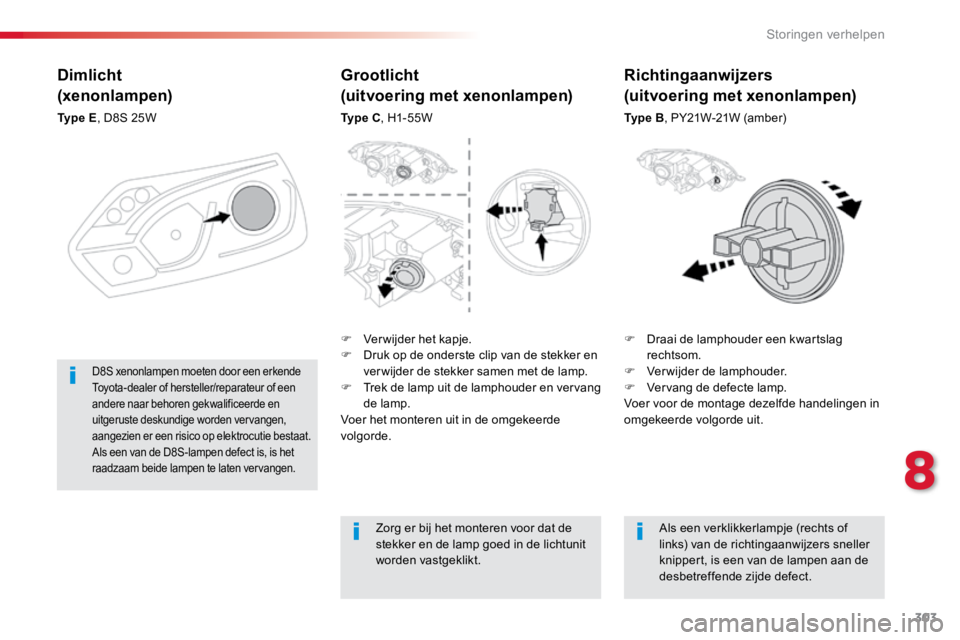

303
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016
Dimlicht
(xenonlampen)
Ty p e E, D8S 25W
F Draai de lamphouder een kwartslag
rechtsom.
F Verwijder de lamphouder.
F Vervang de defecte lamp.
Voer voor de montage dezelfde handelingen in
omgekeerde volgorde uit.
D8S xenonlampen moeten door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige worden vervangen,
aangezien er een risico op elektrocutie bestaat.
Als een van de D8S-lampen defect is, is het
raadzaam beide lampen te laten vervangen.
Grootlicht
(uitvoering met xenonlampen)
Ty p e C , H1- 55W
Zorg er bij het monteren voor dat de
stekker en de lamp goed in de lichtunit
worden vastgeklikt. Als een verklikkerlampje (rechts of
links) van de richtingaanwijzers sneller
knippert, is een van de lampen aan de
desbetreffende zijde defect.
Richtingaanwijzers
(uitvoering met xenonlampen)
Ty p e B
, PY21W-21W (amber)
F Ver wijder het kapje.
F Druk op de onderste clip van de stekker en
ver wijder de stekker samen met de lamp.
F Trek de lamp uit de lamphouder en vervang
de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
8
Storingen verhelpen

304
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016

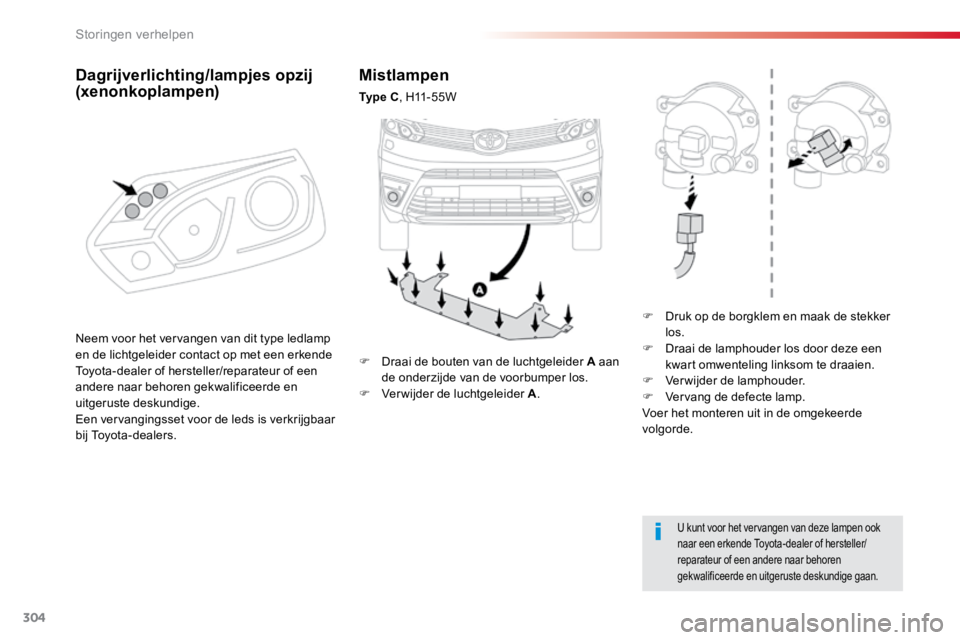

Mistlampen
Ty p e C, H11 - 5 5 W
F Druk op de borgklem en maak de stekker
los.
F Draai de lamphouder los door deze een
kwart omwenteling linksom te draaien.
F Verwijder de lamphouder.
F Vervang de defecte lamp.
Voer het monteren uit in de omgekeerde
volgorde.
U kunt voor het vervangen van deze lampen ook
naar een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige gaan.
F Draai de bouten van de luchtgeleider A aan
de onderzijde van de voorbumper los.
F Verwijder de luchtgeleider A .
Neem voor het vervangen van dit type ledlamp
en de lichtgeleider contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Een vervangingsset voor de leds is verkrijgbaar
bij Toyota-dealers.
Dagrijverlichting/lampjes opzij
(xenonkoplampen)
Storingen verhelpen

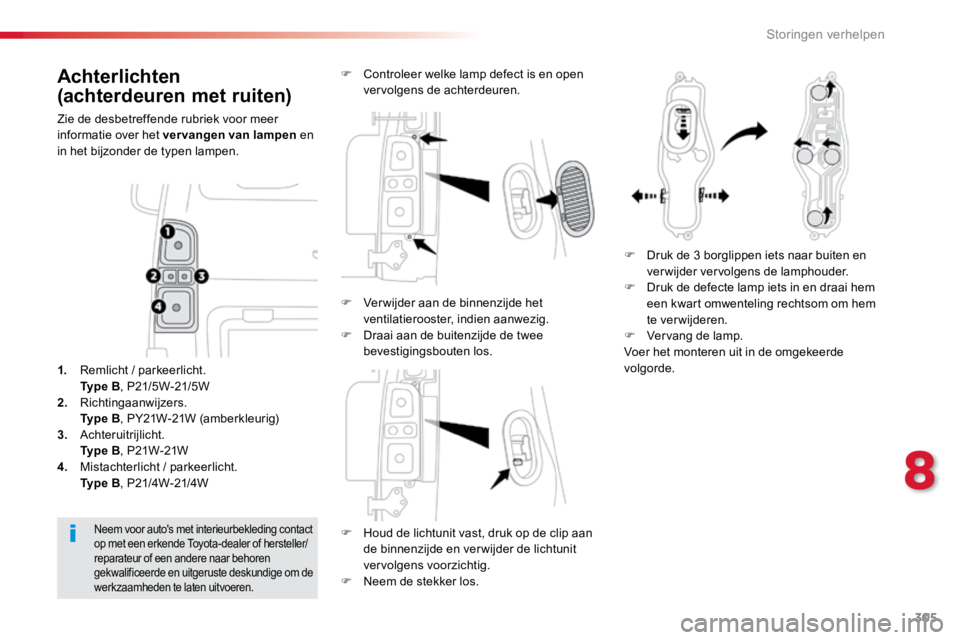

305
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016
Achterlichten
(achterdeuren met ruiten)
Zie de desbetreffende rubriek voor meer
informatie over het vervangen van lampen en
in het bijzonder de typen lampen.
F Houd de lichtunit vast, druk op de clip aan
de binnenzijde en verwijder de lichtunit
vervolgens voorzichtig.
F Neem de stekker los.
Neem voor auto's met interieurbekleding contact
op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige om de
werkzaamheden te laten uitvoeren.
1. Remlicht / parkeerlicht.
Ty p e B , P21/5W-21/5W
2. Richtingaanwijzers.
Ty p e B , PY21W-21W (amberkleurig)
3. Achteruitrijlicht.
Ty p e B , P21W-21W
4. Mistachterlicht / parkeerlicht.
Ty p e B , P21/4W-21/4W F
Controleer welke lamp defect is en open
vervolgens de achterdeuren.
F Druk de 3 borglippen iets naar buiten en
verwijder vervolgens de lamphouder.
F Druk de defecte lamp iets in en draai hem
een kwart omwenteling rechtsom om hem
te verwijderen.
F Vervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
F
Verwijder aan de binnenzijde het
ventilatierooster, indien aanwezig.
F Draai aan de buitenzijde de twee
bevestigingsbouten los.
8
Storingen verhelpen

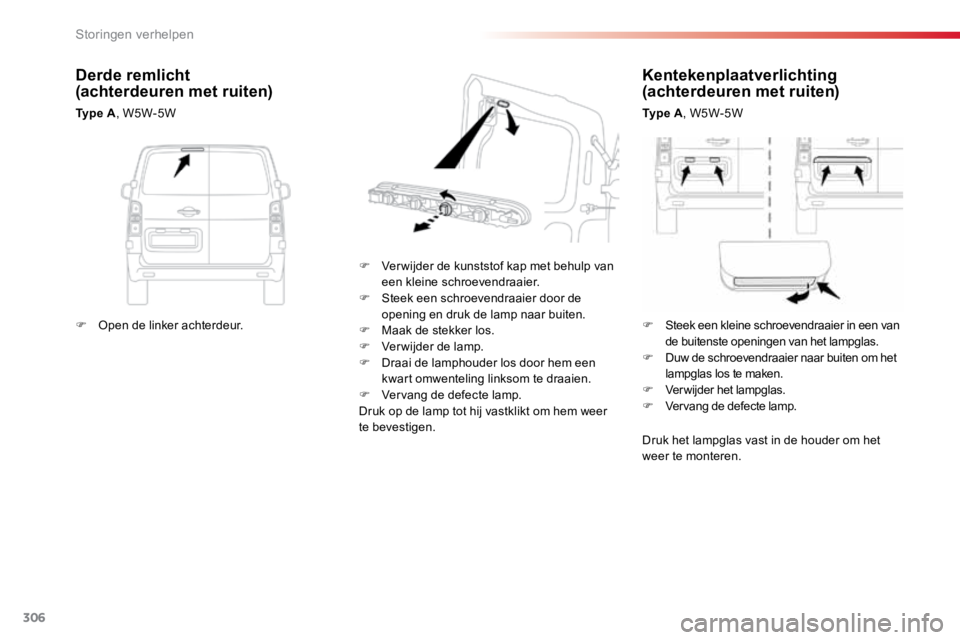

306
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016
Kentekenplaatverlichting
(achterdeuren met ruiten)
Ty p e A, W5W-5W
F Ver wijder de kunststof kap met behulp van
een kleine schroevendraaier.
F Steek een schroevendraaier door de
opening en druk de lamp naar buiten.
F Maak de stekker los.
F Verwijder de lamp.
F Draai de lamphouder los door hem een
kwart omwenteling linksom te draaien.
F Vervang de defecte lamp.
Druk op de lamp tot hij vastklikt om hem weer
te bevestigen.
Derde remlicht
(achterdeuren met ruiten)
Ty p e A , W5W-5W
Druk het lampglas vast in de houder om het
weer te monteren.
F
Open de linker achterdeur. F Steek een kleine schroevendraaier in een van
de buitenste openingen van het lampglas.
F Duw de schroevendraaier naar buiten om het
lampglas los te maken.
F Verwijder het lampglas.
F Vervang de defecte lamp.
Storingen verhelpen

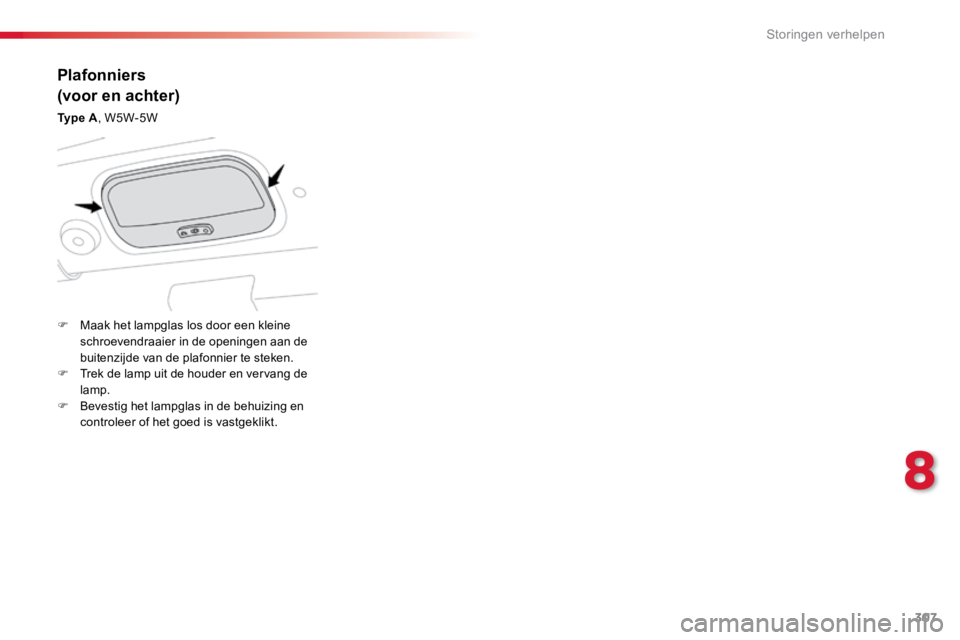

307
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016

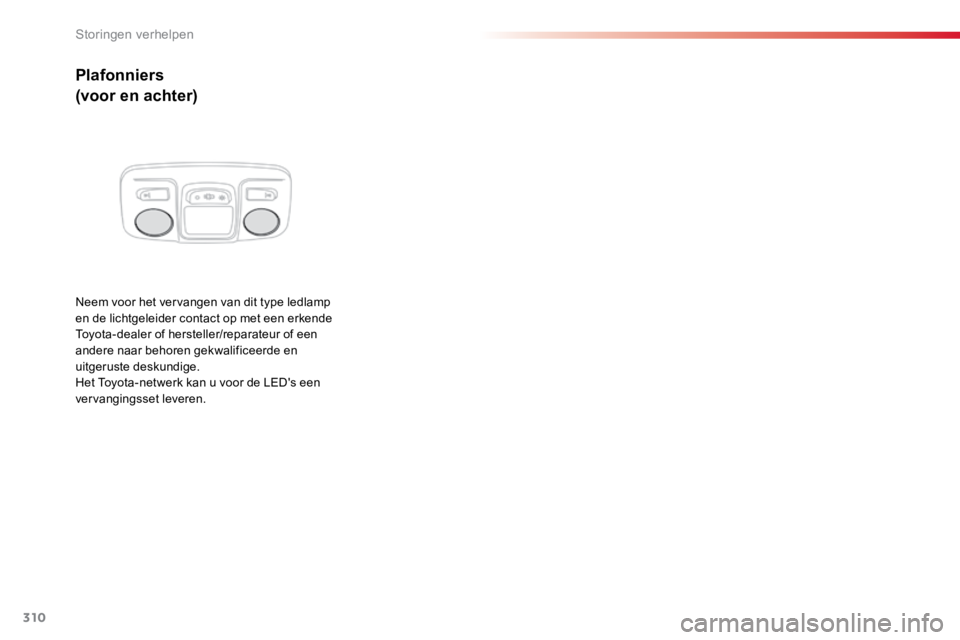

Plafonniers
(voor en achter)
Ty p e A, W5W-5W
F Maak het lampglas los door een kleine
schroevendraaier in de openingen aan de
buitenzijde van de plafonnier te steken.
F Trek de lamp uit de houder en vervang de
lamp.
F Bevestig het lampglas in de behuizing en
controleer of het goed is vastgeklikt.
8
Storingen verhelpen

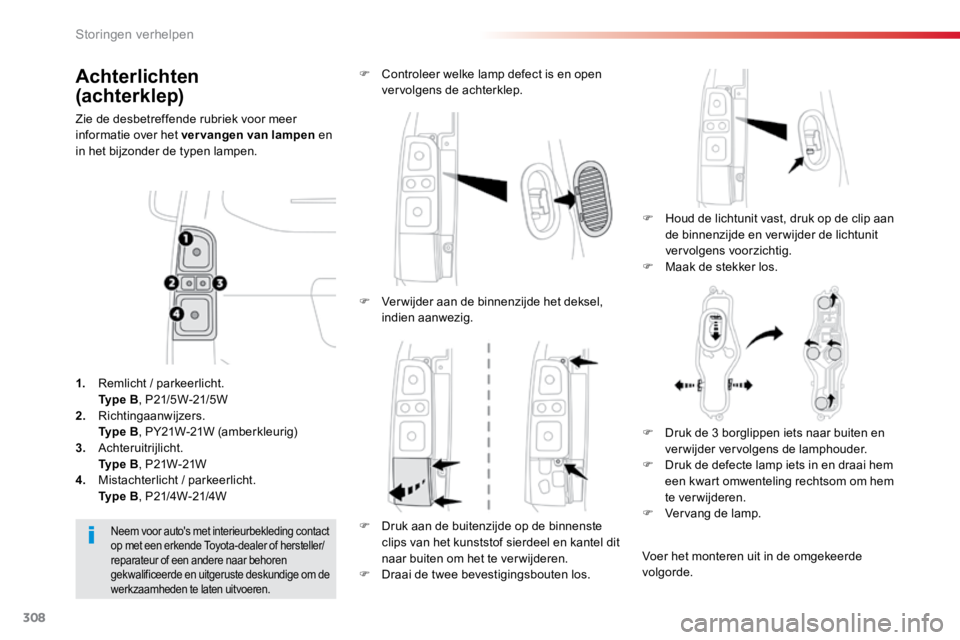

308
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016
Achterlichten
(achterklep)
Zie de desbetreffende rubriek voor meer
informatie over het vervangen van lampen en
in het bijzonder de typen lampen.
F Houd de lichtunit vast, druk op de clip aan
de binnenzijde en verwijder de lichtunit
vervolgens voorzichtig.
F Maak de stekker los.
F
Controleer welke lamp defect is en open
vervolgens de achterklep.
Neem voor auto's met interieurbekleding contact
op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige om de
werkzaamheden te laten uitvoeren.
1. Remlicht / parkeerlicht.
Ty p e B , P21/5W-21/5W
2. Richtingaanwijzers.
Ty p e B , PY21W-21W (amberkleurig)
3. Achteruitrijlicht.
Ty p e B , P21W-21W
4. Mistachterlicht / parkeerlicht.
Ty p e B , P21/4W-21/4W F
Verwijder aan de binnenzijde het deksel,
indien aanwezig.
F Druk aan de buitenzijde op de binnenste
clips van het kunststof sierdeel en kantel dit
naar buiten om het te ver wijderen.
F Draai de twee bevestigingsbouten los. F
Druk de 3 borglippen iets naar buiten en
verwijder vervolgens de lamphouder.
F Druk de defecte lamp iets in en draai hem
een kwart omwenteling rechtsom om hem
te verwijderen.
F Vervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Storingen verhelpen

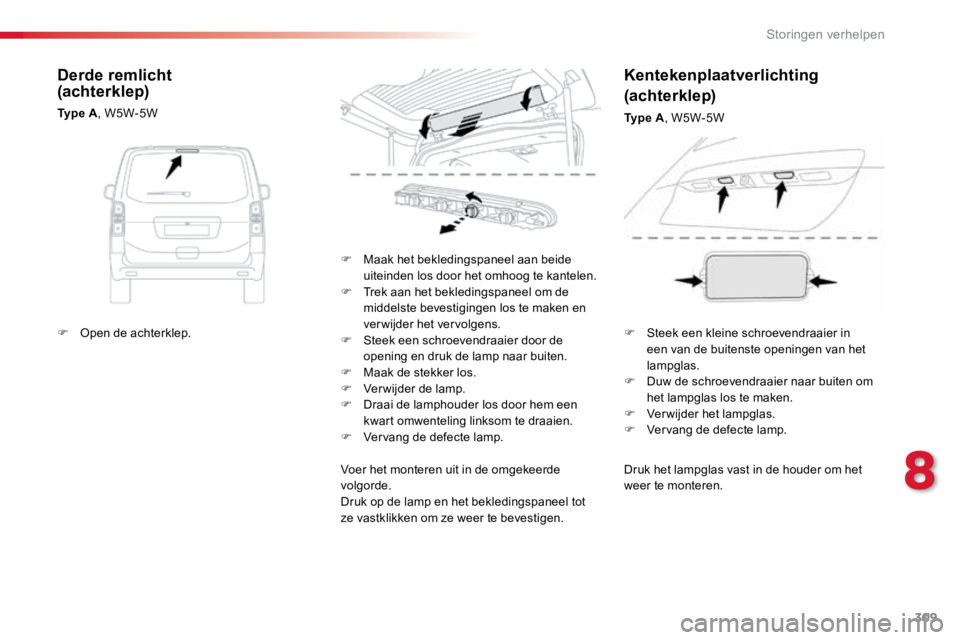

309
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016
Druk het lampglas vast in de houder om het
weer te monteren.
F
Maak het bekledingspaneel aan beide
uiteinden los door het omhoog te kantelen.
F Trek aan het bekledingspaneel om de
middelste bevestigingen los te maken en
verwijder het vervolgens.
F Steek een schroevendraaier door de
opening en druk de lamp naar buiten.
F Maak de stekker los.
F Verwijder de lamp.
F Draai de lamphouder los door hem een
kwart omwenteling linksom te draaien.
F Vervang de defecte lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Druk op de lamp en het bekledingspaneel tot
ze vastklikken om ze weer te bevestigen.
Derde remlicht
(achterklep)
Ty p e A , W5W-5W
Kentekenplaatverlichting
(achterklep)
Ty p e A, W5W-5W
F Open de achterklep. F Steek een kleine schroevendraaier in
een van de buitenste openingen van het
lampglas.
F Duw de schroevendraaier naar buiten om
het lampglas los te maken.
F Verwijder het lampglas.
F Vervang de defecte lamp.
8
Storingen verhelpen

310
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016
Plafonniers
(voor en achter)
Neem voor het vervangen van dit type ledlamp
en de lichtgeleider contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Het Toyota-netwerk kan u voor de LED's een
vervangingsset leveren.
