Page 321 of 504

321
8
In caso di panne
Spacetourer-VP_it_Chap08_En-cas-de-panne_ed01-2016

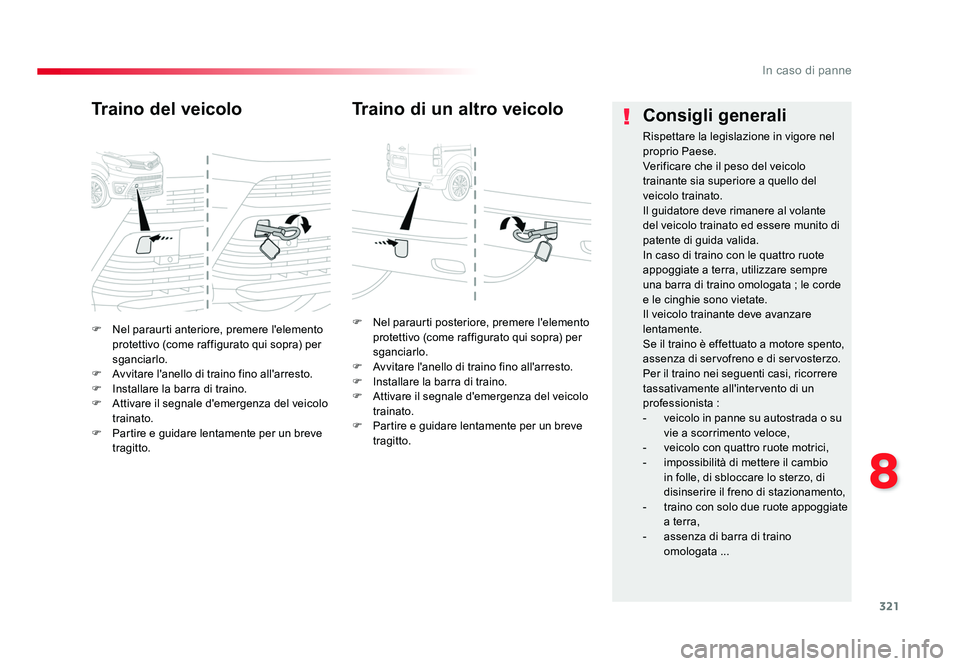

F Nel paraurti anteriore, premere l'elemento protettivo (come raffigurato qui sopra) per
sganciarlo.
F Avvitare l'anello di traino fino all'arresto.
F Installare la barra di traino.
F Attivare il segnale d'emergenza del veicolo trainato.
F Partire e guidare lentamente per un breve tragitto.
Traino del veicolo
F Nel paraurti posteriore, premere l'elemento protettivo (come raffigurato qui sopra) per
sganciarlo.
F Avvitare l'anello di traino fino all'arresto.
F Installare la barra di traino.
F Attivare il segnale d'emergenza del veicolo trainato.
F Partire e guidare lentamente per un breve tragitto.
Traino di un altro veicolo Consigli generali
Rispettare la legislazione in vigore nel
proprio Paese.
Verificare che il peso del veicolo
trainante sia superiore a quello del
veicolo trainato.
Il guidatore deve rimanere al volante
del veicolo trainato ed essere munito di
patente di guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre
una barra di traino omologata ; le corde
e le cinghie sono vietate.
Il veicolo trainante deve avanzare
lentamente.
Se il traino è effettuato a motore spento,
assenza di servofreno e di servosterzo.
Per il traino nei seguenti casi, ricorrere
tassativamente all'intervento di un
professionista :
- veicolo in panne su autostrada o su
vie a scorrimento veloce,
- veicolo con quattro ruote motrici,
- impossibilità di mettere il cambio
in folle, di sbloccare lo sterzo, di
disinserire il freno di stazionamento,
- traino con solo due ruote appoggiate
a terra,
- assenza di barra di traino omologata ...
Proace-Verso_IT.indb 32110/08/2016 12:21
Page 322 of 504

322
In caso di panne
Spacetourer-VP_it_Chap08_En-cas-de-panne_ed01-2016

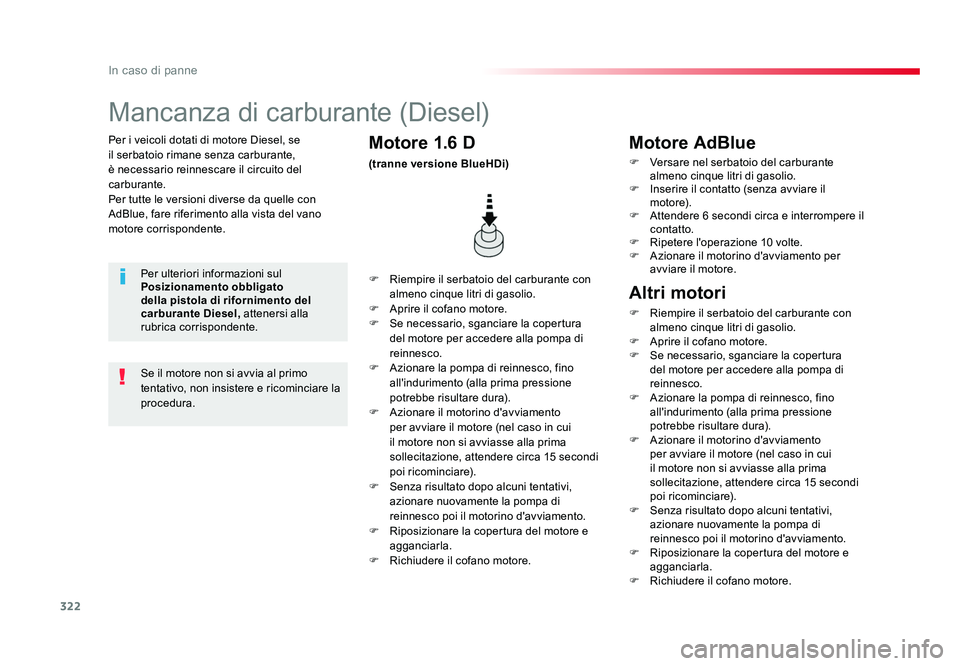

Per i veicoli dotati di motore Diesel, se
il serbatoio rimane senza carburante,
è necessario reinnescare il circuito del
carburante.
Per tutte le versioni diverse da quelle con
AdBlue, fare riferimento alla vista del vano
motore corrispondente.
Mancanza di carburante (Diesel)
Per ulteriori informazioni sul
Posizionamento obbligato
della pistola di rifornimento del
carburante Diesel, attenersi alla
rubrica corrispondente. F Riempire il serbatoio del carburante con
almeno cinque litri di gasolio.
F Aprire il cofano motore.
F Se necessario, sganciare la copertura
del motore per accedere alla pompa di
reinnesco.
F Azionare la pompa di reinnesco, fino all'indurimento (alla prima pressione
potrebbe risultare dura).
F Azionare il motorino d'avviamento per avviare il motore (nel caso in cui
il motore non si avviasse alla prima
sollecitazione, attendere circa 15 secondi
poi ricominciare).
F Senza risultato dopo alcuni tentativi, azionare nuovamente la pompa di
reinnesco poi il motorino d'avviamento.
F Riposizionare la copertura del motore e
agganciarla.
F Richiudere il cofano motore.
Motore 1.6 D
(tranne versione BlueHDi)
Se il motore non si avvia al primo
tentativo, non insistere e ricominciare la
procedura.
Motore AdBlue
F Versare nel serbatoio del carburante
almeno cinque litri di gasolio.
F Inserire il contatto (senza avviare il
m oto r e).
F Attendere 6 secondi circa e interrompere il
contatto.
F Ripetere l'operazione 10 volte.
F Azionare il motorino d'avviamento per avviare il motore.
Altri motori
F Riempire il serbatoio del carburante con
almeno cinque litri di gasolio.
F Aprire il cofano motore.
F Se necessario, sganciare la copertura
del motore per accedere alla pompa di
reinnesco.
F Azionare la pompa di reinnesco, fino all'indurimento (alla prima pressione
potrebbe risultare dura).
F Azionare il motorino d'avviamento per avviare il motore (nel caso in cui
il motore non si avviasse alla prima
sollecitazione, attendere circa 15 secondi
poi ricominciare).
F Senza risultato dopo alcuni tentativi, azionare nuovamente la pompa di
reinnesco poi il motorino d'avviamento.
F Riposizionare la copertura del motore e
agganciarla.
F Richiudere il cofano motore.
Proace-Verso_IT.indb 32210/08/2016 12:21
Page 323 of 504

323
9
Caratteristiche tecniche
Spacetourer-VP_it_Chap09_caracteristiques-techniques_ed01-2016

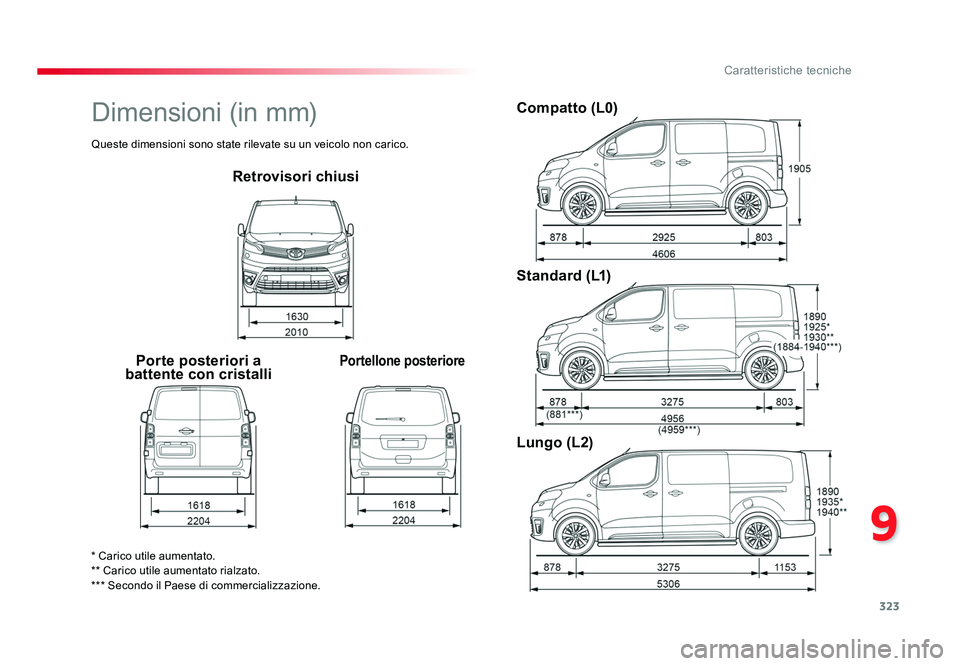

Retrovisori chiusi
Porte posteriori a
battente con cristalli
Portellone posteriore
Compatto (L0)
Standard (L1)
Lungo (L2)
* Carico utile aumentato.
** Carico utile aumentato rialzato.
*** Secondo il Paese di commercializzazione.
Dimensioni (in mm)
Queste dimensioni sono state rilevate su un veicolo non carico.
Proace-Verso_IT.indb 32310/08/2016 12:21
Page 324 of 504

324
Caratteristiche tecniche
Spacetourer-VP_it_Chap09_caracteristiques-techniques_ed01-2016

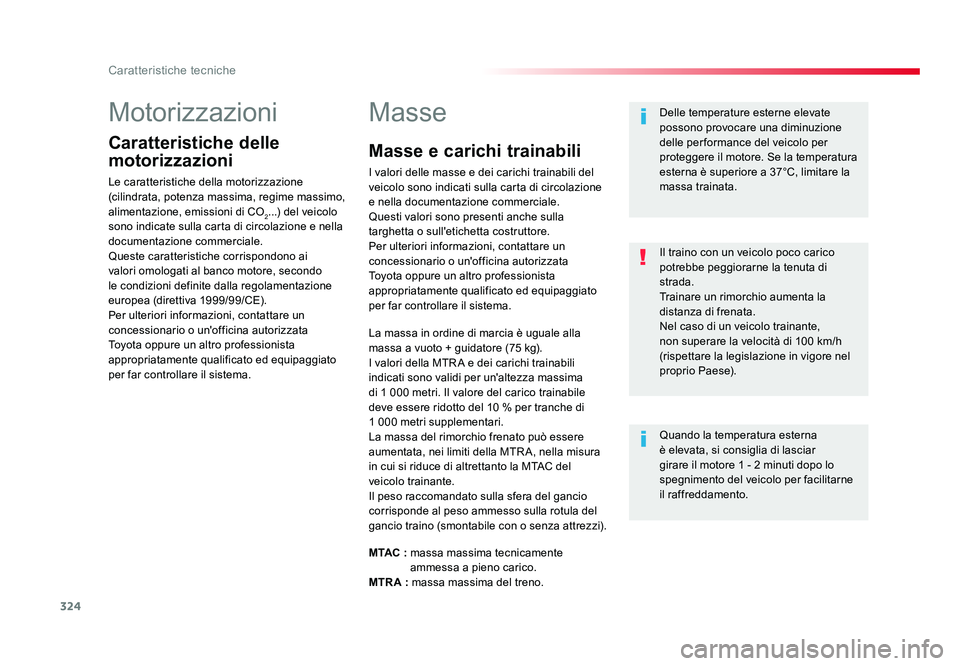

Motorizzazioni
Caratteristiche delle
motorizzazioni
Le caratteristiche della motorizzazione
(cilindrata, potenza massima, regime massimo,
alimentazione, emissioni di CO
2...) del veicolo
sono indicate sulla carta di circolazione e nella
documentazione commerciale.
Queste caratteristiche corrispondono ai
valori omologati al banco motore, secondo
le condizioni definite dalla regolamentazione
europea (direttiva 1999/99/CE).
Per ulteriori informazioni, contattare un
concessionario o un'officina autorizzata
Toyota oppure un altro professionista
appropriatamente qualificato ed equipaggiato
per far controllare il sistema.
Masse
La massa in ordine di marcia è uguale alla
massa a vuoto + guidatore (75 kg).
I valori della MTR A e dei carichi trainabili
indicati sono validi per un'altezza massima
di 1 000 metri. Il valore del carico trainabile
deve essere ridotto del 10 % per tranche di
1 000 metri supplementari.
La massa del rimorchio frenato può essere
aumentata, nei limiti della MTR A, nella misura
in cui si riduce di altrettanto la MTAC del
veicolo trainante.
Il peso raccomandato sulla sfera del gancio
corrisponde al peso ammesso sulla rotula del
gancio traino (smontabile con o senza attrezzi). Delle temperature esterne elevate
possono provocare una diminuzione
delle per formance del veicolo per
proteggere il motore. Se la temperatura
esterna è superiore a 37°C, limitare la
massa trainata.
Quando la temperatura esterna
è elevata, si consiglia di lasciar
girare il motore 1 - 2 minuti dopo lo
spegnimento del veicolo per facilitarne
il raffreddamento. Il traino con un veicolo poco carico
potrebbe peggiorarne la tenuta di
strada.
Trainare un rimorchio aumenta la
distanza di frenata.
Nel caso di un veicolo trainante,
non superare la velocità di 100 km/h
(rispettare la legislazione in vigore nel
proprio Paese).
M TAC : massa massima tecnicamente
ammessa a pieno carico.
MTR A : massa massima del treno.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione
e nella documentazione commerciale.
Questi valori sono presenti anche sulla
targhetta o sull'etichetta costruttore.
Per ulteriori informazioni, contattare un
concessionario o un'officina autorizzata
Toyota oppure un altro professionista
appropriatamente qualificato ed equipaggiato
per far controllare il sistema.
Proace-Verso_IT.indb 32410/08/2016 12:21
Page 325 of 504

325
9
Caratteristiche tecniche
Spacetourer-VP_it_Chap09_caracteristiques-techniques_ed01-2016
Motori Diesel EURO 6
* Carico utile maggiorato.Motori
Codici
motori Tipi di
cambio Capacità d'olio motore
con sostituzione del filtro (in litri) LunghezzeMassa con rimorchio
frenato (kg)
8-9 posti Carico verticale
rispetto al gancio traino (kg)
8-9 posti
1.6D- 4D 95HP 3 W Z-T V
(DV6FDU) Manuale a
5 marce(BVM5) 5,6L0, L1, L2
75072
L1 *, L 2 * 80
1.6D- 4D 95HP 3 W Z-T V
(DV6FDU) Pilotato a
6 marce(ETG6) 5,6L0, L1, L2
72
L1 *, L 2 * 80
1.6D- 4D 115 H P 3 W Z- H V
(DV6FCU) Manuale a
6 marce(BVM 6) 5,6L0, L1, L2
72
L1 *, L 2 * 80
Proace-Verso_IT.indb 32510/08/2016 12:21
Page 326 of 504

326
Caratteristiche tecniche
Spacetourer-VP_it_Chap09_caracteristiques-techniques_ed01-2016

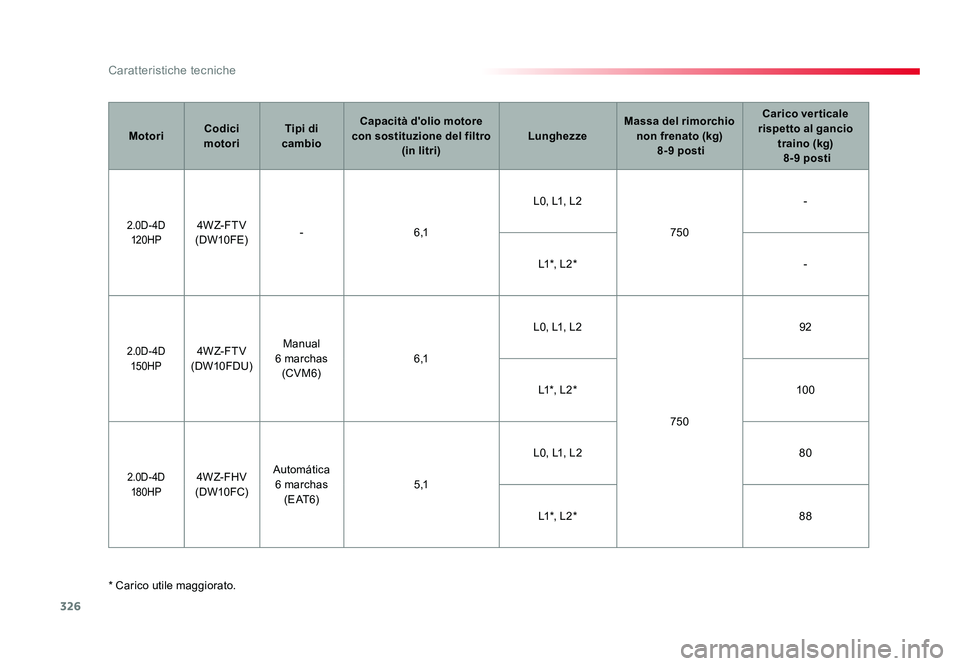

* Carico utile maggiorato.Motori
Codici
motori Tipi di
cambio Capacità d'olio motore
con sostituzione del filtro (in litri) LunghezzeMassa del rimorchio
non frenato (kg)
8-9 posti Carico verticale
rispetto al gancio traino (kg)
8-9 posti
2.0D- 4D
120 H P4W Z- F T V
(DW10FE) -
6 ,1 L0, L1, L2
750-
L1 *, L 2 * -
2.0D- 4D
150HP4W Z- F T V
(DW10FDU) Manual
6 marchas (CVM 6) 6 ,1L0, L1, L2
75092
L1 *, L 2 * 10 0
2.0D- 4D
18 0HP4W Z- FH V
(DW10 FC) Automática
6 marchas ( E AT 6) 5 ,1L0, L1, L2
80
L1 *, L 2 * 88
Proace-Verso_IT.indb 32610/08/2016 12:21
Page 327 of 504

327
9
Caratteristiche tecniche
Spacetourer-VP_it_Chap09_caracteristiques-techniques_ed01-2016

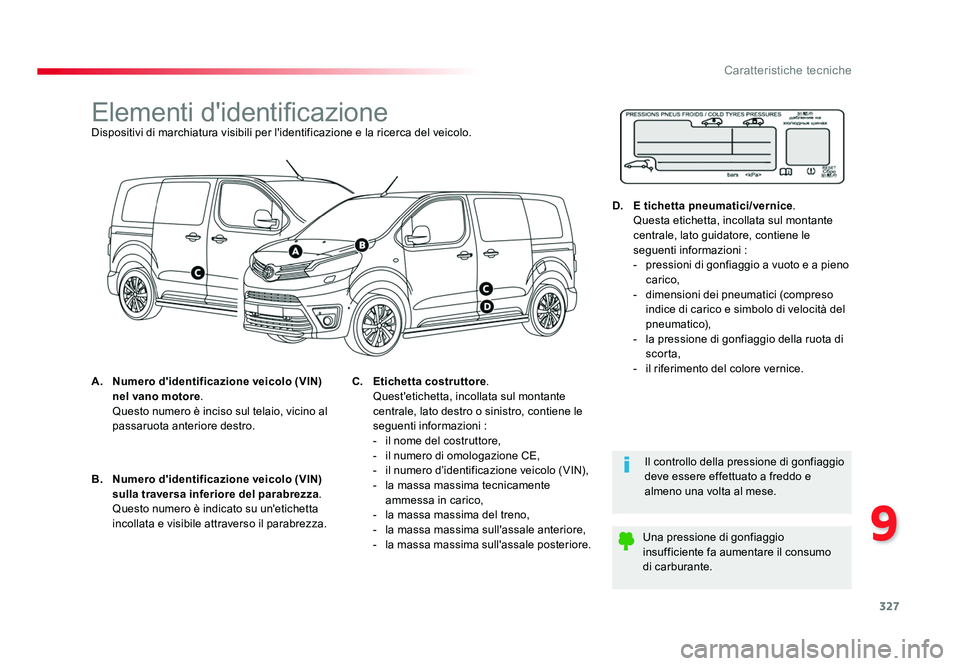

Elementi d'identificazioneDispositivi di marchiatura visibili per l'identificazione e la ricerca del veicolo.
A. Numero d'identificazione veicolo (VIN)
nel vano motore .
Questo numero è inciso sul telaio, vicino al passaruota anteriore destro.
Il controllo della pressione di gonfiaggio
deve essere effettuato a freddo e
almeno una volta al mese.
Una pressione di gonfiaggio
insufficiente fa aumentare il consumo
di carburante.
B.
Numero d'identificazione veicolo (VIN)
sulla traversa inferiore del parabrezza .
Questo numero è indicato su un'etichetta incollata e visibile attraverso il parabrezza. C.
Etichetta costruttore .
Quest'etichetta, incollata sul montante centrale, lato destro o sinistro, contiene le
seguenti informazioni :
- il nome del costruttore,
- il numero di omologazione CE,
- il numero d’identificazione veicolo (VIN),
- la massa massima tecnicamente ammessa in carico,
- la massa massima del treno,
- la massa massima sull'assale anteriore,
- la massa massima sull'assale posteriore. D.
E tichetta pneumatici/vernice .
Questa etichetta, incollata sul montante centrale, lato guidatore, contiene le
seguenti informazioni :
- pressioni di gonfiaggio a vuoto e a pieno carico,
- dimensioni dei pneumatici (compreso
indice di carico e simbolo di velocità del
pneumatico),
- la pressione di gonfiaggio della ruota di scorta,
- il riferimento del colore vernice.
Proace-Verso_IT.indb 32710/08/2016 12:21
Page 328 of 504

328
Audio e Telematica
Spacetourer-VP_it_Chap10a_BTA_ed01-2016

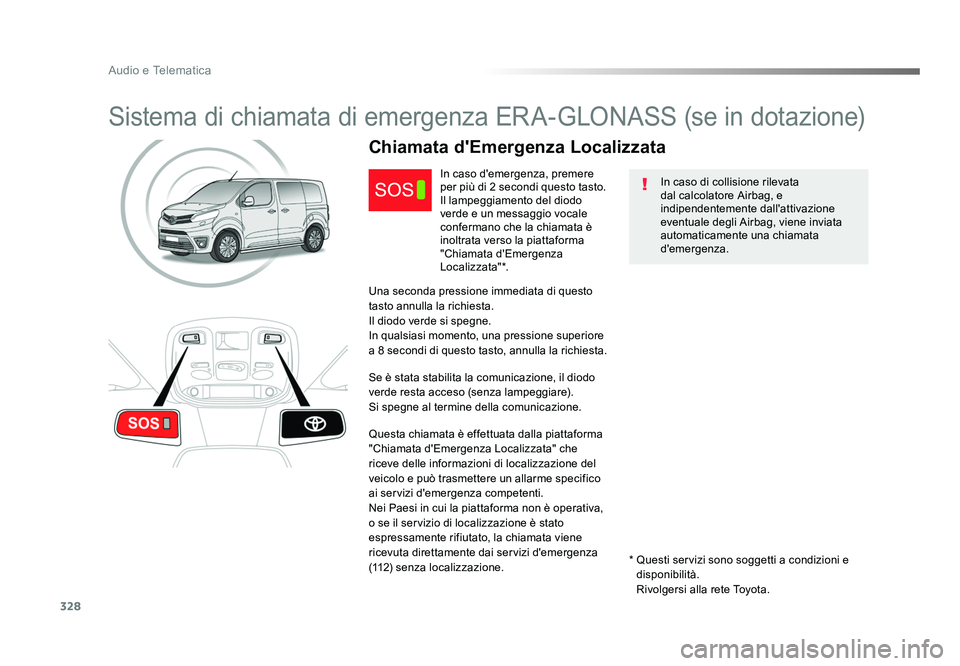

Sistema di chiamata di emergenza ERA-GLONASS (se in dotazione)
In caso di collisione rilevata
dal calcolatore Airbag, e
indipendentemente dall'attivazione
eventuale degli Airbag, viene inviata
automaticamente una chiamata
d'emergenza.
Chiamata d'Emergenza Localizzata
In caso d'emergenza, premere
per più di 2 secondi questo tasto.
Il lampeggiamento del diodo
verde e un messaggio vocale
confermano che la chiamata è
inoltrata verso la piattaforma
"Chiamata d'Emergenza
Lo c aliz z at a" *.
Una seconda pressione immediata di questo
tasto annulla la richiesta.
Il diodo verde si spegne.
In qualsiasi momento, una pressione superiore
a 8 secondi di questo tasto, annulla la richiesta.
Se è stata stabilita la comunicazione, il diodo
verde resta acceso (senza lampeggiare).
Si spegne al termine della comunicazione.
Questa chiamata è effettuata dalla piattaforma
"Chiamata d'Emergenza Localizzata" che
riceve delle informazioni di localizzazione del
veicolo e può trasmettere un allarme specifico
ai servizi d'emergenza competenti.
Nei Paesi in cui la piattaforma non è operativa,
o se il servizio di localizzazione è stato
espressamente rifiutato, la chiamata viene
ricevuta direttamente dai servizi d'emergenza
(112) senza localizzazione. * Questi servizi sono soggetti a condizioni e
disponibilità.
Rivolgersi alla rete Toyota.
Proace-Verso_IT.indb 32810/08/2016 12:21
Page 329 of 504

.

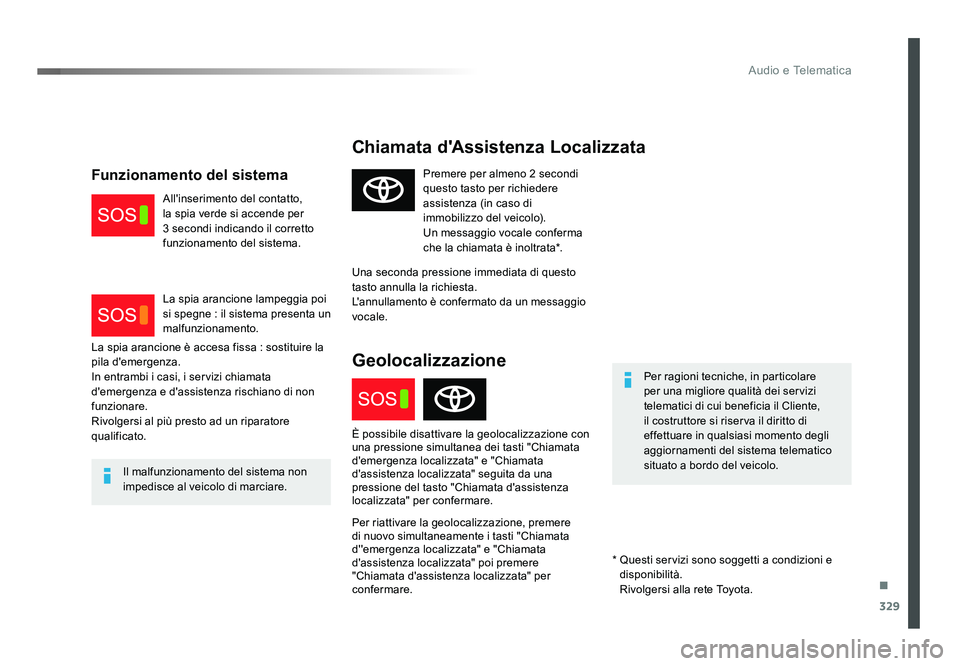

329
Audio e Telematica
Spacetourer-VP_it_Chap10a_BTA_ed01-2016
Chiamata d'Assistenza Localizzata
Per ragioni tecniche, in particolare
per una migliore qualità dei servizi
telematici di cui beneficia il Cliente,
il costruttore si riserva il diritto di
effettuare in qualsiasi momento degli
aggiornamenti del sistema telematico
situato a bordo del veicolo.
Il malfunzionamento del sistema non
impedisce al veicolo di marciare. Premere per almeno 2
secondi
questo tasto per richiedere
assistenza (in caso di
immobilizzo del veicolo).
Un messaggio vocale conferma
che la chiamata è inoltrata*.
Una seconda pressione immediata di questo
tasto annulla la richiesta.
L'annullamento è confermato da un messaggio
vocale.Geolocalizzazione
È possibile disattivare la geolocalizzazione con
una pressione simultanea dei tasti "Chiamata
d'emergenza localizzata" e "Chiamata
d'assistenza localizzata" seguita da una
pressione del tasto "Chiamata d'assistenza
localizzata" per confermare.
Per riattivare la geolocalizzazione, premere
di nuovo simultaneamente i tasti "Chiamata
d''emergenza localizzata" e "Chiamata
d'assistenza localizzata" poi premere
"Chiamata d'assistenza localizzata" per
confermare.
La spia arancione è accesa fissa : sostituire la
pila d'emergenza.
In entrambi i casi, i servizi chiamata
d'emergenza e d'assistenza rischiano di non
funzionare.
Rivolgersi al più presto ad un riparatore
qualificato.
Funzionamento del sistema
All'inserimento del contatto,
la spia verde si accende per
3 secondi indicando il corretto
funzionamento del sistema.
La spia arancione lampeggia poi
si spegne : il sistema presenta un
malfunzionamento.
* Questi servizi sono soggetti a condizioni e disponibilità.
Rivolgersi alla rete Toyota.
Proace-Verso_IT.indb 32910/08/2016 12:21
Page 330 of 504

Proace-Verso_IT.indb 33010/08/2016 12:21
