TOYOTA PROACE VERSO 2018 Instrukcja obsługi (in Polish)

101
ProaceVerso_pl_Chap03_ergonomie-et-confort_ed01-2016
Zagłówek
F Aby go zamontować, pociągnąć go do góry
aż do położenia zaryglowania w wycięciu.
F Aby go wyjąć, nacisnąć występ A
i pociągnąć zagłówek do góry.
F Aby go ponownie zamontować,
wprowadzić pręty zagłówka w otwory,
utrzymując zagłówek w osi oparcia.
F Aby go opuścić, nacisnąć równocześnie
występ A i zagłówek.

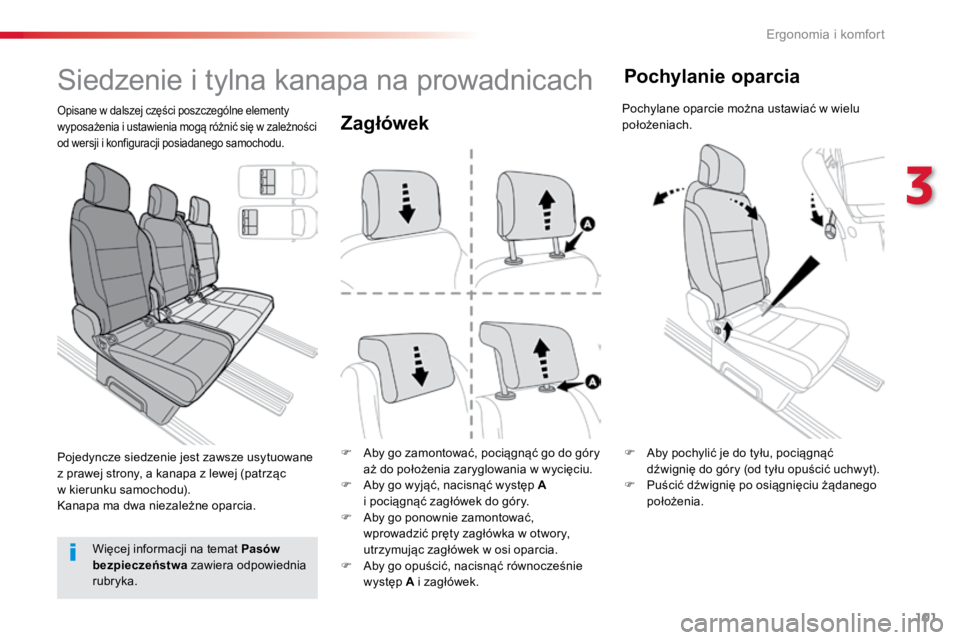

Siedzenie i tylna kanapa na prowadnicach
Opisane w dalszej części poszczególne elementy
wyposażenia i ustawienia mogą różnić się w zależności
od wersji i konfiguracji posiadanego samochodu.
Więcej informacji na temat Pasów
bezpieczeństwa zawiera odpowiednia
rubryka. F
Aby pochylić je do tyłu, pociągnąć
dźwignię do góry (od tyłu opuścić uchwyt).
F Puścić dźwignię po osiągnięciu żądanego
położenia.
Pochylanie oparcia
Pochylane oparcie można ustawiać w wielu
położeniach.
Pojedyncze siedzenie jest zawsze usytuowane
z prawej strony, a kanapa z lewej (patrzÄ…c
w kierunku samochodu).
Kanapa ma dwa niezależne oparcia.
3
Ergonomia i komfort

102
ProaceVerso_pl_Chap03_ergonomie-et-confort_ed01-2016

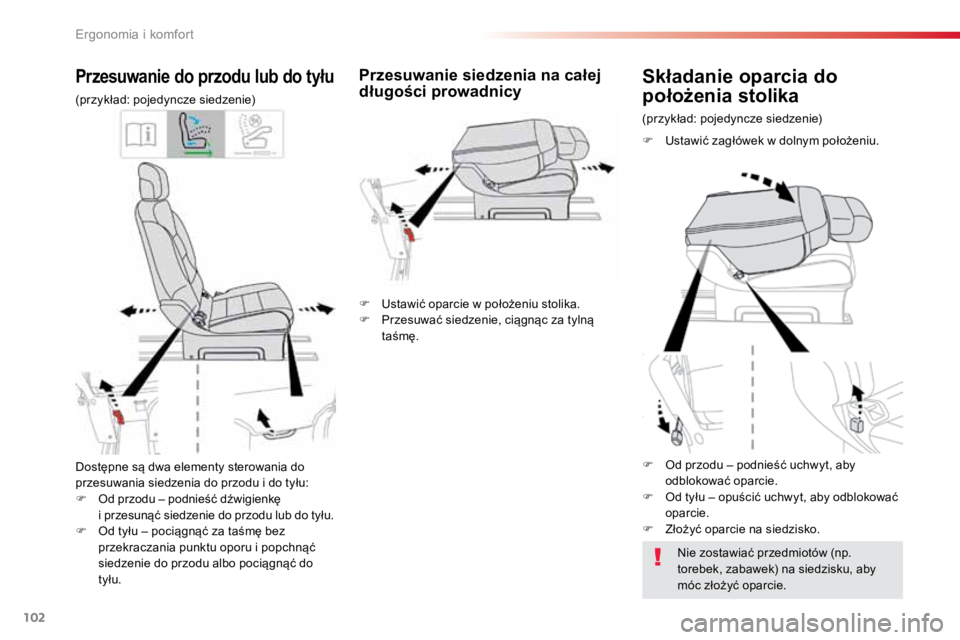

Dostępne są dwa elementy sterowania do
przesuwania siedzenia do przodu i do tyłu:
F Od przodu – podnieść dźwigienkę
i przesunąć siedzenie do przodu lub do tyłu.
F Od tyłu – pociągnąć za taśmę bez
przekraczania punktu oporu i popchnąć
siedzenie do przodu albo pociągnąć do
tyłu.
Przesuwanie do przodu lub do tyłu
(przykład: pojedyncze siedzenie)
(przykład: pojedyncze siedzenie)
Składanie oparcia do
położenia stolika
F Ustawić zagłówek w dolnym położeniu.
Przesuwanie siedzenia na całej
długości prowadnicy
Nie zostawiać przedmiotów (np.
torebek, zabawek) na siedzisku, aby
móc złożyć oparcie.
F
Ustawić oparcie w położeniu stolika.
F Przesuwać siedzenie, ciągnąc za tylną
taśmę.
F Od przodu – podnieść uchwyt, aby
odblokować oparcie.
F Od tyłu – opuścić uchwyt, aby odblokować
oparcie.
F Złożyć oparcie na siedzisko.
Ergonomia i komfort

103
ProaceVerso_pl_Chap03_ergonomie-et-confort_ed01-2016

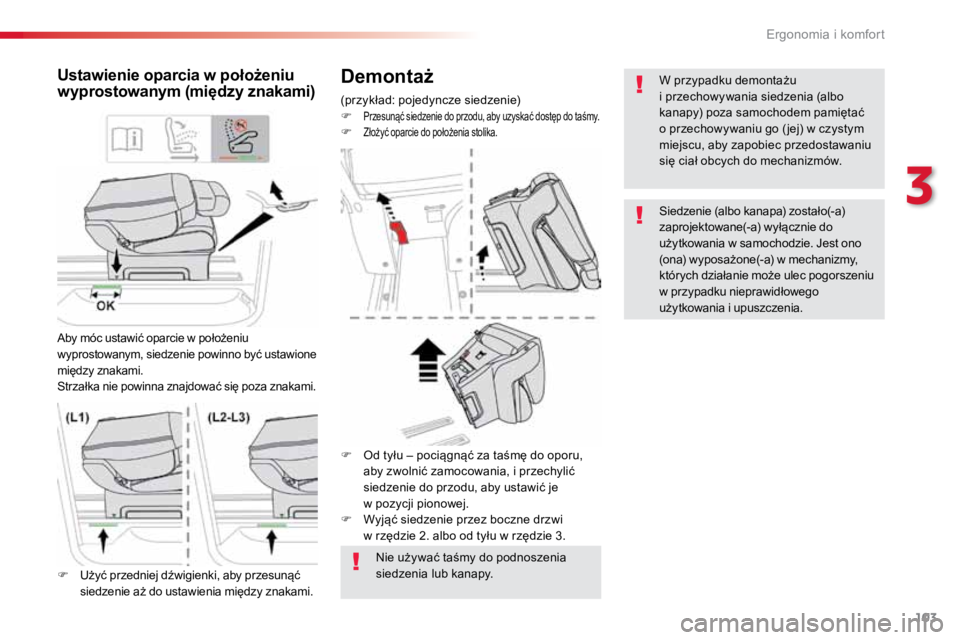

Demontaż
(przykład: pojedyncze siedzenie)
F Przesunąć siedzenie do przodu, aby uzyskać dostęp do taśmy.F Złożyć oparcie do położenia stolika.
Ustawienie oparcia w położeniu
wyprostowanym (między znakami)
Aby móc ustawić oparcie w położeniu
wyprostowanym, siedzenie powinno być ustawione
między znakami.
Strzałka nie powinna znajdować się poza znakami.
Nie używać taśmy do podnoszenia
siedzenia lub kanapy.
F Użyć przedniej dźwigienki, aby przesunąć
siedzenie aż do ustawienia między znakami. F
Od tyłu – pociągnąć za taśmę do oporu,
aby zwolnić zamocowania, i przechylić
siedzenie do przodu, aby ustawić je
w pozycji pionowej.
F Wyjąć siedzenie przez boczne drzwi
w rzędzie 2. albo od tyłu w rzędzie 3. W przypadku demontażu
i przechowywania siedzenia (albo
kanapy) poza samochodem pamiętać
o przechowywaniu go ( jej) w czystym
miejscu, aby zapobiec przedostawaniu
się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a)
zaprojektowane(-a) wyłącznie do
użytkowania w samochodzie. Jest ono
(ona) wyposażone(-a) w mechanizmy,
których działanie może ulec pogorszeniu
w przypadku nieprawidłowego
użytkowania i upuszczenia.
3
Ergonomia i komfort

104
ProaceVerso_pl_Chap03_ergonomie-et-confort_ed01-2016

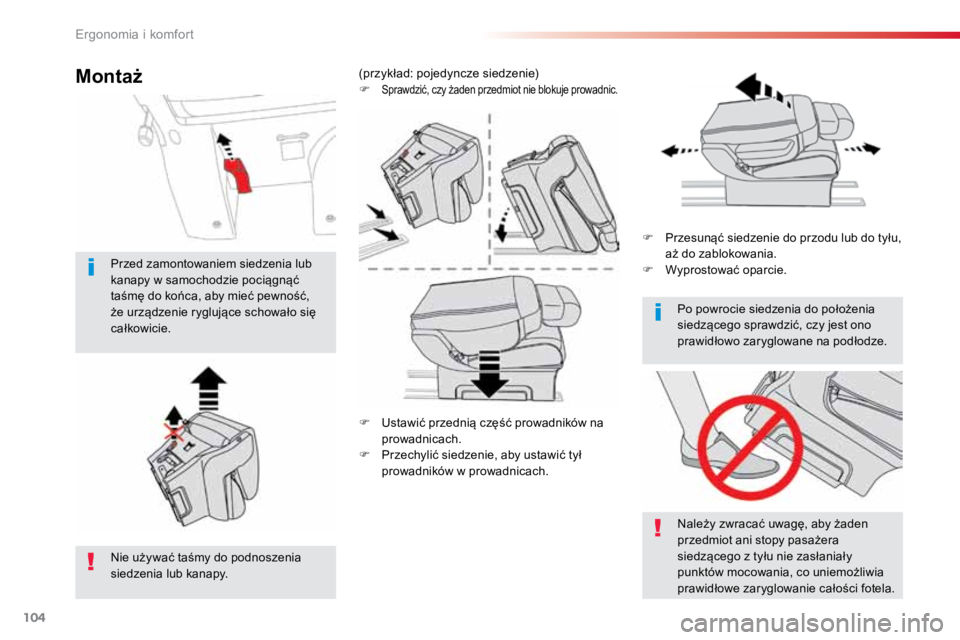

F Ustawić przednią część prowadników na
prowadnicach.
F Przechylić siedzenie, aby ustawić tył
prowadników w prowadnicach. F
Przesunąć siedzenie do przodu lub do tyłu,
aż do zablokowania.
F Wyprostować oparcie.
(przykład: pojedyncze siedzenie)
F
Sprawdzić, czy żaden przedmiot nie blokuje prowadnic.
Należy zwracać uwagę, aby żaden
przedmiot ani stopy pasażera
siedzącego z tyłu nie zasłaniały
punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości fotela. Po powrocie siedzenia do położenia
siedzącego sprawdzić, czy jest ono
prawidłowo zaryglowane na podłodze.
Nie używać taśmy do podnoszenia
siedzenia lub kanapy. Przed zamontowaniem siedzenia lub
kanapy w samochodzie pociągnąć
taśmę do końca, aby mieć pewność,
że urządzenie ryglujące schowało się
całkowicie.
Montaż
Ergonomia i komfort

105
ProaceVerso_pl_Chap03_ergonomie-et-confort_ed01-2016
Pojedyncze siedzenie(-a) tylne na prowadnicach
Opisane w dalszej części poszczególne elementy
wyposażenia i ustawienia mogą różnić się w zależności
od wersji i konfiguracji posiadanego samochodu.
F Aby go zamontować, pociągnąć go do góry
aż do położenia zaryglowania w wycięciu.
F Aby go wyjąć, nacisnąć występ A
i pociągnąć zagłówek do góry.
F Aby go zamontować ponownie,
wprowadzić pręty zagłówka w otwory,
utrzymując zagłówek w osi oparcia.
F Aby go opuścić, nacisnąć równocześnie
występ A i zagłówek.
Zagłówek
Podłokietnik posiada wycięcia dla zapadki.
F Podnieść maksymalnie podłokietnik.
F Opuścić go maksymalnie.
F Podnieść podłokietnik do żądanego
wycięcia dla zapadki.
Podłokietnik(-i)
Można je ustawić przodem lub tyłem do
kierunku jazdy.
Pojedyncze siedzenie wyposażone jest w
trzypunktowy bezwładnościowy pas
bezpieczeństwa ze zwijaczem.
Więcej informacji na temat Pasów
bezpieczeństwa zawiera odpowiednia
rubryka.
3
Ergonomia i komfort

106
ProaceVerso_pl_Chap03_ergonomie-et-confort_ed01-2016
Składanie oparcia do
położenia stolika
F Ustawić zagłówek w dolnym położeniu.
Przesuwanie do przodu lub do tyłu
Dostępne są dwa elementy sterowania do
przesuwania siedzenia do przodu i do tyłu:
F Od przodu – podnieść dźwigienkę
i przesunąć siedzenie do przodu lub do
tyłu.
F Od tyłu – pociągnąć za taśmę bez
przekraczania punktu oporu i popchnąć
siedzenie do przodu albo pociągnąć do
tyłu.
Pochylanie oparcia
Oparcie można ustawiać w wielu położeniach.
F Aby pochylić je do tyłu, pociągnąć dźwignię
do góry (od tyłu opuścić dźwignię).
F Puścić dźwignię po osiągnięciu żądanego
położenia. F
Od przodu – podnieść dźwigienkę, aby
odblokować oparcie.
F Od tyłu – opuścić dźwigienkę, aby
odblokować oparcie.
F Złożyć oparcie na siedzisko.
Ergonomia i komfort

107
ProaceVerso_pl_Chap03_ergonomie-et-confort_ed01-2016
Demontaż
F Przesunąć siedzenie do przodu, aby uzyskać dostęp do taśmy.F Złożyć oparcie do położenia stolika.
Nie używać taśmy do podnoszenia
siedzenia.Nie używać taśmy do podnoszenia
siedzenia. Przed zamontowaniem siedzenia lub
kanapy w samochodzie pociągnąć
taśmę do końca, aby mieć pewność,
że urządzenie ryglujące schowało się
całkowicie.
F Od tyłu – pociągnąć za taśmę,
przekraczając punkt oporu, aby zwolnić
zamocowania, i przechylić siedzenie do
przodu, aby ustawić je w pozycji pionowej.
F Wyjąć siedzenie przez boczne drzwi
w rzędzie 2. albo od tyłu w rzędzie 3.
MontażW przypadku demontażu
i przechowywania siedzenia (albo
kanapy) poza samochodem pamiętać
o przechowywaniu go ( jej) w czystym
miejscu, aby zapobiec przedostawaniu
się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a)
zaprojektowane(-a) wyłącznie do
użytkowania w samochodzie. Jest ono (ona)
wyposażone(-a) w mechanizmy, których
działanie może ulec pogorszeniu w przypadku
nieprawidłowego użytkowania i upuszczenia.
3
Ergonomia i komfort

108
ProaceVerso_pl_Chap03_ergonomie-et-confort_ed01-2016
Należy zwracać uwagę, aby żaden
przedmiot ani stopy pasażera
siedzącego z tyłu nie zasłaniały
punktów mocowania, co uniemożliwia
prawidłowe zaryglowanie całości fotela.
Po powrocie siedzenia do położenia
siedzącego sprawdzić, czy jest ono
prawidłowo zaryglowane na podłodze.
F
Przesunąć siedzenie do przodu lub do tyłu,
aż do zablokowania.
F Wyprostować oparcie.
F
Sprawdzić, czy żaden przedmiot nie
blokuje prowadnic.
F Ustawić przednią część prowadników na
prowadnicach.
F Przechylić siedzenie, aby ustawić tył
prowadników w prowadnicach.
Ergonomia i komfort

109
ProaceVerso_pl_Chap03_ergonomie-et-confort_ed01-2016
Środki ostrożności
dotyczące siedzeń
i kanap
Ze względu na różne operacje:
- nie demontować zagłówka bez schowania
go i przymocowania do podstawy,
- sprawdzić, czy pasy bezpieczeństwa są
cały czas dostępne i łatwe do zapięcia
przez pasażera,
- przed rozpoczęciem jazdy pasażer
powinien odpowiednio wyregulować
zagłówek swojego fotela, ustawić i zapiąć
pasy bezpieczeństwa.
Umieszczanie bagażu lub
przedmiotów za siedzeniami
i kanapą w 3. rzędzie
Aby móc załadować bagaż na oparciach
w położeniu stolika w 3. rzędzie,
oparcia w 2. rzędzie muszą również być
ustawione w położeniu stolika.
Etykiety
Podczas jazdy zabronione jest, aby pasażer
zajmował miejsce:
- w 3. rzędzie, jeżeli oparcie znajdujące
się z przodu (w 2. rzędzie) jest ustawione
w położeniu stolika,
- w 3. rzędzie, jeżeli siedzenie (kanapa)
znajdujące(-a) się z przodu (w 2. rzędzie)
jest pochylone(-a),
- miejsce boczne prawe w 2. i 3. rzędzie,
jeżeli kanapa jest pochylona,
- środkowe, jeżeli boczne prawe siedzenie
jest pochylone.
3
Ergonomia i komfort

110
ProaceVerso_pl_Chap03_ergonomie-et-confort_ed01-2016
Dywaniki
Przy pier wszym montażu po stronie kierowcy
użyć wyłącznie mocowań znajdujących się
w dostarczonej saszetce.
MontażDemontaż
Aby uniknąć zablokowania pedałów:
-
stosować obowiązkowo
i wyłącznie dywaniki dostosowane
do mocowniań istniejących
w samochodzie,
- nigdy nie kłaść jednego dywanika
na drugim.
Używanie dywaników
niezatwierdzonych przez Toyota może
ograniczyć przestrzeń pod pedałami
i utrudnić działanie regulatora /
ogranicznika prędkości.
Dywaniki zatwierdzone przez Toyota
posiadajÄ… dwa mocowania pod fotelem.
Aby zdemontować dywanik po stronie kierowcy:
F
odsunąć maksymalnie fotel,
F odpiąć mocowania,
F wyjąć dywanik.
Wyposażenie wnętrza
W rzędach 2. i 3.
Montaż
Aby zamontować dywanik po stronie kierowcy:
F ustawić prawidłowo dywanik,
F założyć mocowania i docisnąć,
F sprawdzić prawidłowe ustawienie
dywanika.
Użyć rzepów do przymocowania dodatkowego
poprzecznego dywanika 2. rzędu do
wzdłużnych dywaników dodatkowych
rzędów 2. i 3.
Ergonomia i komfort
