TOYOTA PROACE VERSO 2019 Instructieboekje (in Dutch)

180
ProaceVerso_nl_Chap05_securite_ed01-2019

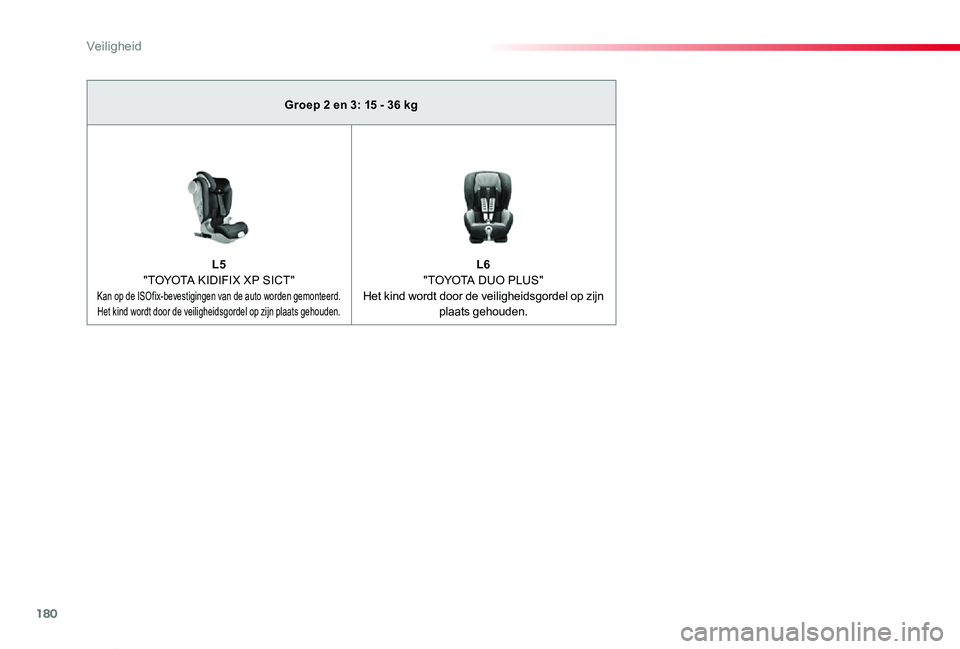

Groep 2 en 3: 15 - 36 kg
L5 "TOYOTA KIDIFIX XP SICT" Kan op de ISOfix-bevestigingen van de auto worden gemonteerd. Het kind wordt door de veiligheidsgordel op zijn plaats gehouden.
L6 "TOYOTA DUO PLUS"Het kind wordt door de veiligheidsgordel op zijn plaats gehouden.
Veiligheid

181
ProaceVerso_nl_Chap05_securite_ed01-2019

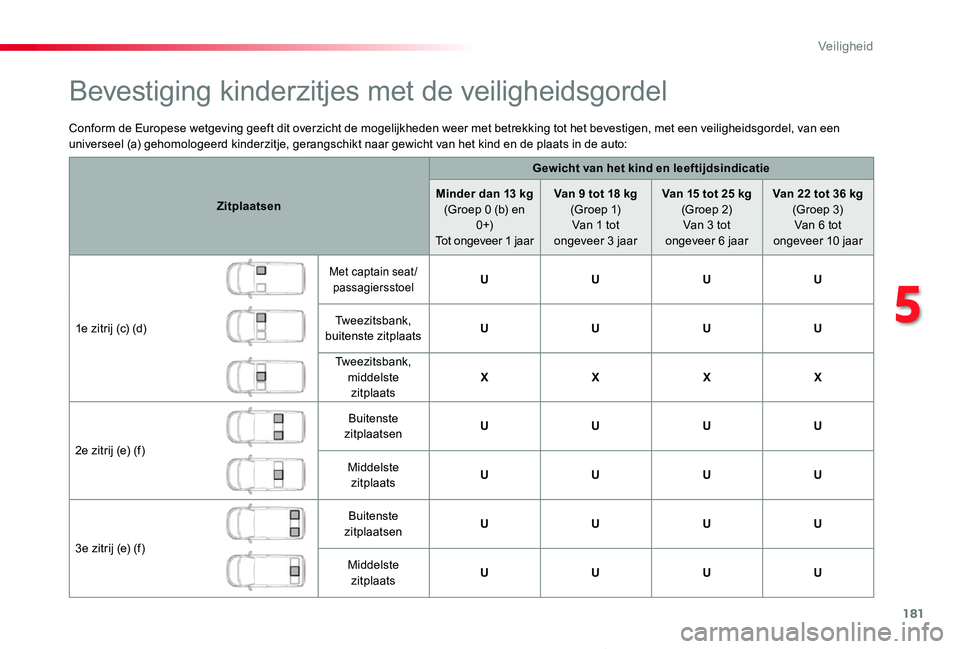

Conform de Europese wetgeving geeft dit overzicht de mogelijkheden weer met betrekking tot het bevestigen, met een veiligheidsgordel, van een universeel (a) gehomologeerd kinderzitje, gerangschikt naar gewicht van het kind en de plaats in de auto:
Zitplaatsen
Gewicht van het kind en leeftijdsindicatie
Minder dan 13 kg (Groep 0 (b) en 0 +)Tot ongeveer 1 jaar
Van 9 tot 18 kg (G r o e p 1)Van 1 tot ongeveer 3 jaar
Van 15 tot 25 kg (Groep 2)Van 3 tot ongeveer 6 jaar
Van 22 tot 36 kg (Groep 3)Van 6 tot ongeveer 10 jaar
1e zitrij (c) (d)
Met captain seat /passagiersstoelUUUU
Tweezitsbank, buitenste zitplaatsUUUU
Tweezitsbank, middelste zitplaatsXXXX
2e zitrij (e) (f)
Buitenste zitplaatsenUUUU
Middelste zitplaatsUUUU
3e zitrij (e) (f)
Buitenste zitplaatsenUUUU
Middelste zitplaatsUUUU
Bevestiging kinderzitjes met de veiligheidsgordel
5
Veiligheid

182
ProaceVerso_nl_Chap05_securite_ed01-2019

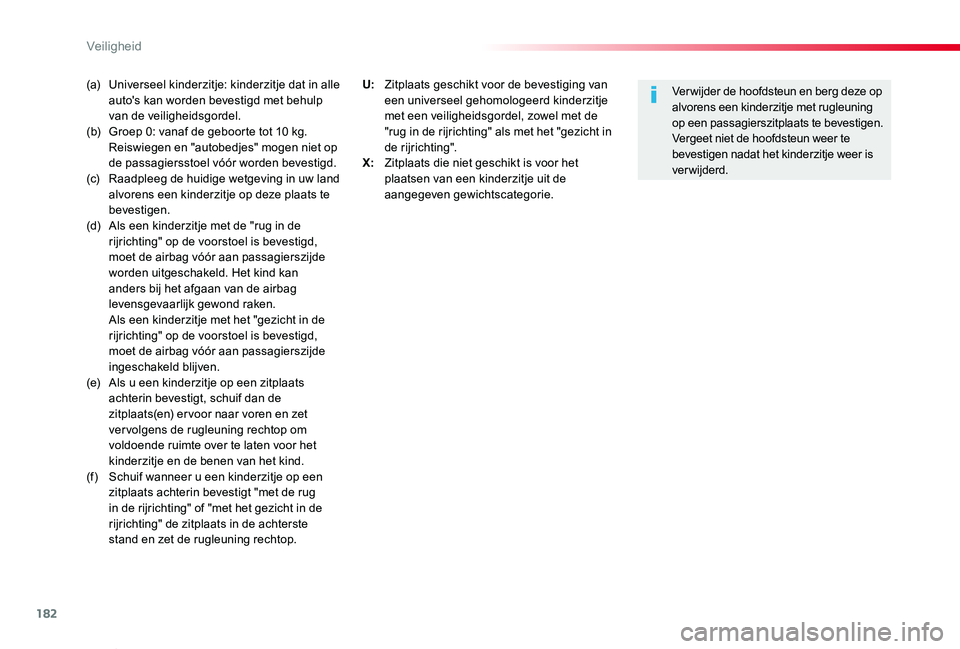

(a) Universeel kinderzitje: kinderzitje dat in alle auto's kan worden bevestigd met behulp van de veiligheidsgordel.(b) Groep 0: vanaf de geboorte tot 10 kg. Reiswiegen en "autobedjes" mogen niet op de passagiersstoel vóór worden bevestigd.(c) Raadpleeg de huidige wetgeving in uw land alvorens een kinderzitje op deze plaats te bevestigen.(d) Als een kinderzitje met de "rug in de rijrichting" op de voorstoel is bevestigd, moet de airbag vóór aan passagierszijde worden uitgeschakeld. Het kind kan anders bij het afgaan van de airbag levensgevaarlijk gewond raken. Als een kinderzitje met het "gezicht in de rijrichting" op de voorstoel is bevestigd, moet de airbag vóór aan passagierszijde ingeschakeld blijven.(e) Als u een kinderzitje op een zitplaats achterin bevestigt, schuif dan de zitplaats(en) er voor naar voren en zet ver volgens de rugleuning rechtop om voldoende ruimte over te laten voor het kinderzitje en de benen van het kind.(f) Schuif wanneer u een kinderzitje op een zitplaats achterin bevestigt "met de rug in de rijrichting" of "met het gezicht in de rijrichting" de zitplaats in de achterste stand en zet de rugleuning rechtop.
Ver wijder de hoofdsteun en berg deze op alvorens een kinderzitje met rugleuning op een passagierszitplaats te bevestigen.Vergeet niet de hoofdsteun weer te bevestigen nadat het kinderzitje weer is verwijderd.
U: Zitplaats geschikt voor de bevestiging van een universeel gehomologeerd kinderzitje met een veiligheidsgordel, zowel met de "rug in de rijrichting" als met het "gezicht in de rijrichting".X: Zitplaats die niet geschikt is voor het plaatsen van een kinderzitje uit de aangegeven gewichtscategorie.
Veiligheid

183
ProaceVerso_nl_Chap05_securite_ed01-2019

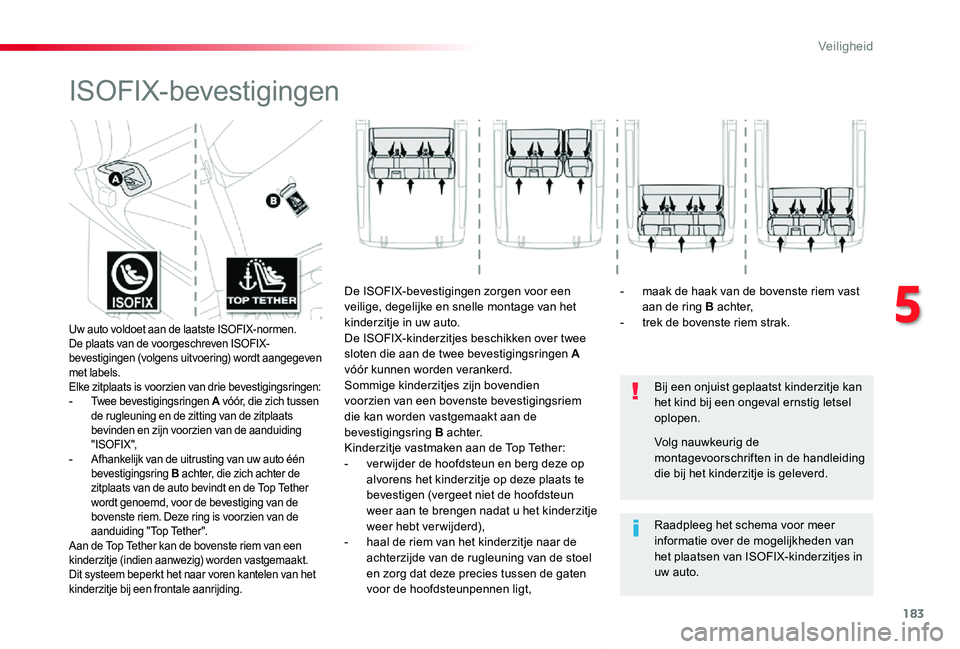

ISOFIX-bevestigingen
Bij een onjuist geplaatst kinderzitje kan het kind bij een ongeval ernstig letsel oplopen.
Raadpleeg het schema voor meer informatie over de mogelijkheden van het plaatsen van ISOFIX-kinderzitjes in uw auto.
Volg nauwkeurig de montagevoorschriften in de handleiding die bij het kinderzitje is geleverd.
Uw auto voldoet aan de laatste ISOFIX-normen.De plaats van de voorgeschreven ISOFIX-bevestigingen (volgens uitvoering) wordt aangegeven met labels.Elke zitplaats is voorzien van drie bevestigingsringen:- Twee bevestigingsringen A vóór, die zich tussen de rugleuning en de zitting van de zitplaats bevinden en zijn voorzien van de aanduiding " ISO FIX ",- Afhankelijk van de uitrusting van uw auto één bevestigingsring B achter, die zich achter de zitplaats van de auto bevindt en de Top Tether wordt genoemd, voor de bevestiging van de bovenste riem. Deze ring is voorzien van de aanduiding "Top Tether".Aan de Top Tether kan de bovenste riem van een kinderzitje (indien aanwezig) worden vastgemaakt. Dit systeem beperkt het naar voren kantelen van het kinderzitje bij een frontale aanrijding.
De ISOFIX-bevestigingen zorgen voor een veilige, degelijke en snelle montage van het kinderzitje in uw auto.De ISOFIX-kinderzitjes beschikken over twee sloten die aan de twee bevestigingsringen A vóór kunnen worden verankerd.Sommige kinderzitjes zijn bovendien voorzien van een bovenste bevestigingsriem die kan worden vastgemaakt aan de bevestigingsring B a c h t e r.Kinderzitje vastmaken aan de Top Tether:- ver wijder de hoofdsteun en berg deze op alvorens het kinderzitje op deze plaats te bevestigen (vergeet niet de hoofdsteun weer aan te brengen nadat u het kinderzitje weer hebt verwijderd),- haal de riem van het kinderzitje naar de
achterzijde van de rugleuning van de stoel en zorg dat deze precies tussen de gaten voor de hoofdsteunpennen ligt,
- maak de haak van de bovenste riem vast aan de ring B a c h t e r,- trek de bovenste riem strak.
5
Veiligheid

184
ProaceVerso_nl_Chap05_securite_ed01-2019

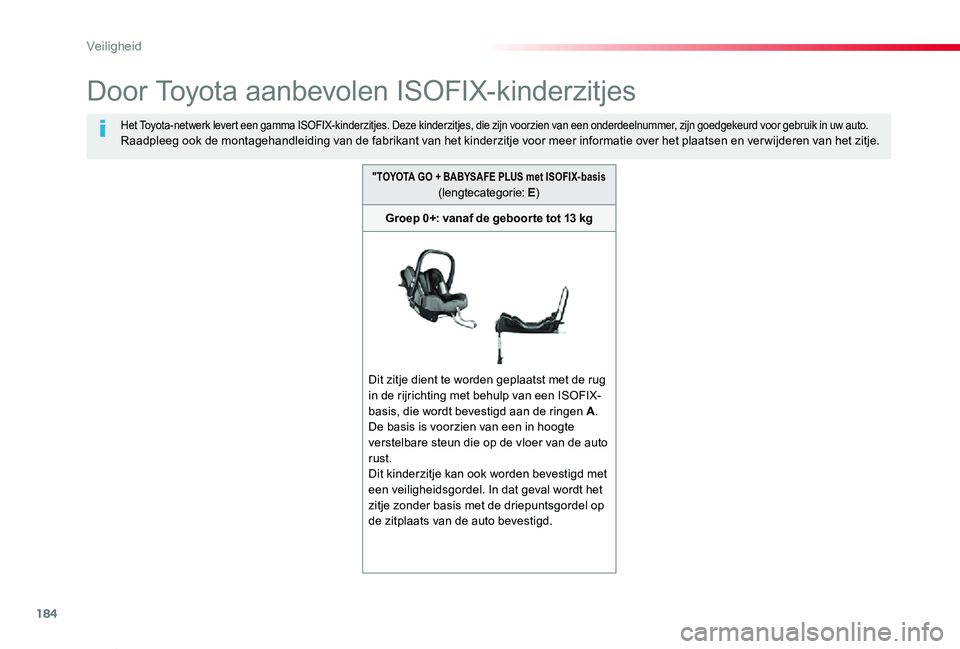

Door Toyota aanbevolen ISOFIX-kinderzitjes
Het Toyota-netwerk levert een gamma ISOFIX-kinderzitjes. Deze kinderzitjes, die zijn voorzien van een onderdeelnummer, zijn goedgekeurd voor gebruik in uw auto.Raadpleeg ook de montagehandleiding van de fabrikant van het kinderzitje voor meer informatie over het plaatsen en ver wijderen van het zitje.
"TOYOTA GO + BABYSAFE PLUS met ISOFIX-basis (lengtecategorie: E)
Groep 0+: vanaf de geboor te tot 13 kg
Dit zitje dient te worden geplaatst met de rug in de rijrichting met behulp van een ISOFIX-basis, die wordt bevestigd aan de ringen A.De basis is voorzien van een in hoogte verstelbare steun die op de vloer van de auto
rust.Dit kinderzitje kan ook worden bevestigd met een veiligheidsgordel. In dat geval wordt het zitje zonder basis met de driepuntsgordel op de zitplaats van de auto bevestigd.
Veiligheid

185
ProaceVerso_nl_Chap05_securite_ed01-2019

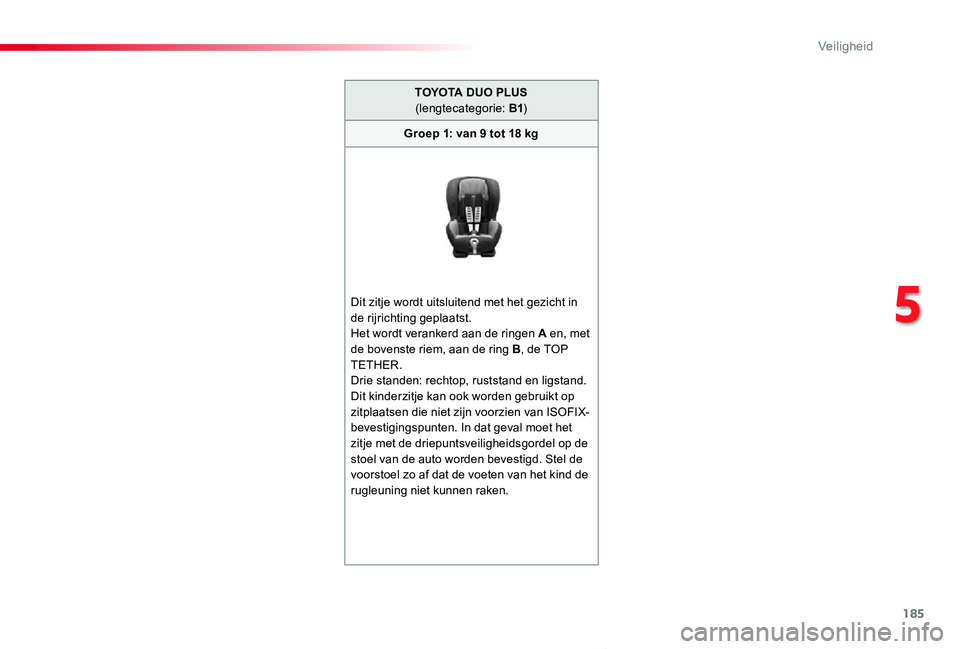

TOYOTA DUO PLUS (lengtecategorie: B1)
Groep 1: van 9 tot 18 kg
Dit zitje wordt uitsluitend met het gezicht in de rijrichting geplaatst.Het wordt verankerd aan de ringen A en, met de bovenste riem, aan de ring B, de TOP TETHER.Drie standen: rechtop, ruststand en ligstand.Dit kinderzitje kan ook worden gebruikt op zitplaatsen die niet zijn voorzien van ISOFIX-bevestigingspunten. In dat geval moet het zitje met de driepuntsveiligheidsgordel op de stoel van de auto worden bevestigd. Stel de voorstoel zo af dat de voeten van het kind de rugleuning niet kunnen raken.
5
Veiligheid

186
ProaceVerso_nl_Chap05_securite_ed01-2019

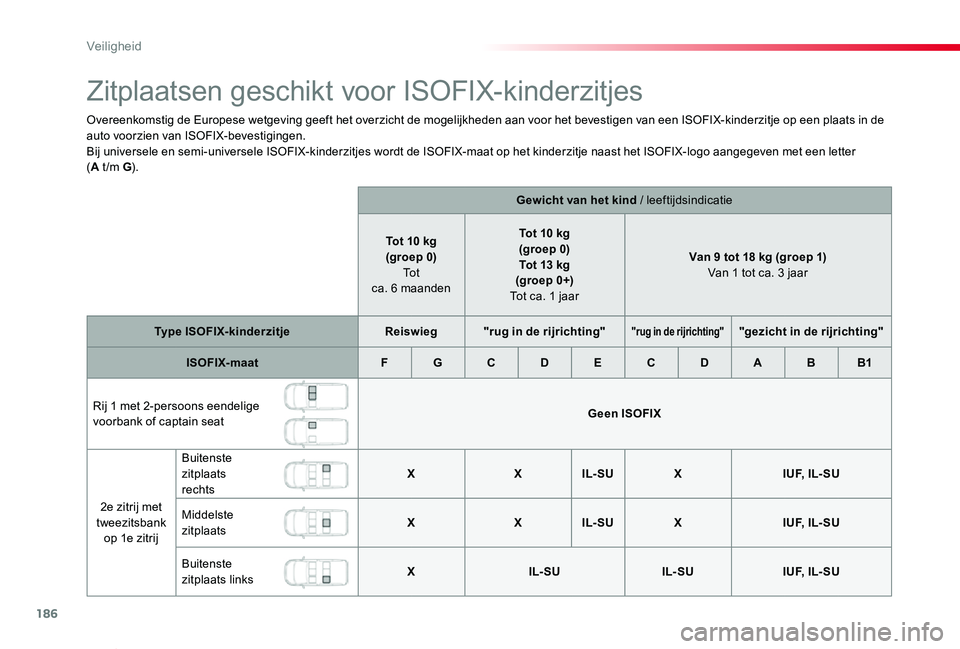

Zitplaatsen geschikt voor ISOFIX-kinderzitjes
Overeenkomstig de Europese wetgeving geeft het overzicht de mogelijkheden aan voor het bevestigen van een ISOFIX-kinderzitje op een plaats in de auto voorzien van ISOFIX-bevestigingen.Bij universele en semi-universele ISOFIX-kinderzitjes wordt de ISOFIX-maat op het kinderzitje naast het ISOFIX-logo aangegeven met een letter (A t /m G).
Gewicht van het kind / leeftijdsindicatie
Tot 10 kg(groep 0) To t ca. 6 maanden
Tot 10 kg (groep 0) Tot 13 kg(groep 0+) Tot ca. 1 jaar
Van 9 tot 18 kg (groep 1) Van 1 tot ca. 3 jaar
Type ISOFIX-kinderzitjeReiswieg"rug in de rijrichting""rug in de rijrichting""gezicht in de rijrichting"
ISOFIX-maatFGCDECDABB1
Rij 1 met 2-persoons eendelige voorbank of captain seatGeen ISOFIX
2e zitrij met tweezitsbank op 1e zitrij
Buitenste zitplaats rechtsXXIL- SUXI U F, I L - S U
Middelste zitplaatsXXIL- SUXI U F, I L - S U
Buitenste zitplaats linksXIL- SUIL- SUI U F, I L - S U
Veiligheid

187
ProaceVerso_nl_Chap05_securite_ed01-2019

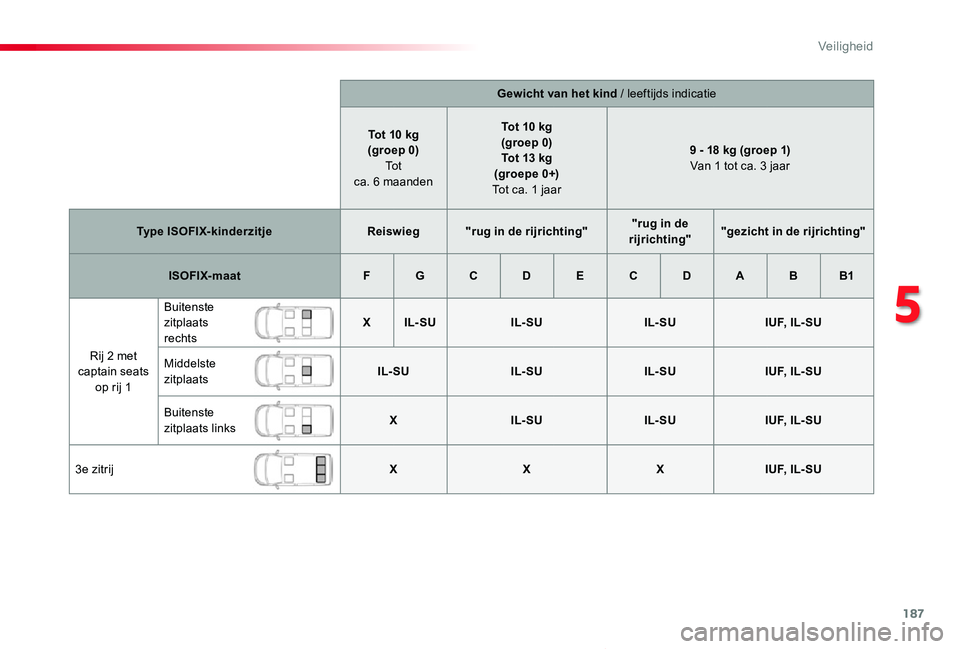

Gewicht van het kind / leeftijds indicatie
Tot 10 kg(groep 0) To t ca. 6 maanden
Tot 10 kg(groep 0)Tot 13 kg (groepe 0+) Tot ca. 1 jaar
9 - 18 kg (groep 1) Van 1 tot ca. 3 jaar
Type ISOFIX-kinderzitjeReiswieg"rug in de rijrichting""rug in de rijrichting""gezicht in de rijrichting"
ISOFIX-maatFGCDECDABB1
Rij 2 met captain seats op rij 1
Buitenste zitplaats rechtsXIL- SUIL- SUIL- SUI U F, I L - S U
Middelste zitplaatsIL- SUIL- SUIL- SUI U F, I L - S U
Buitenste zitplaats linksXIL- SUIL- SUI U F, I L - S U
3e zitrijXXXI U F, I L - S U
5
Veiligheid

188
ProaceVerso_nl_Chap05_securite_ed01-2019

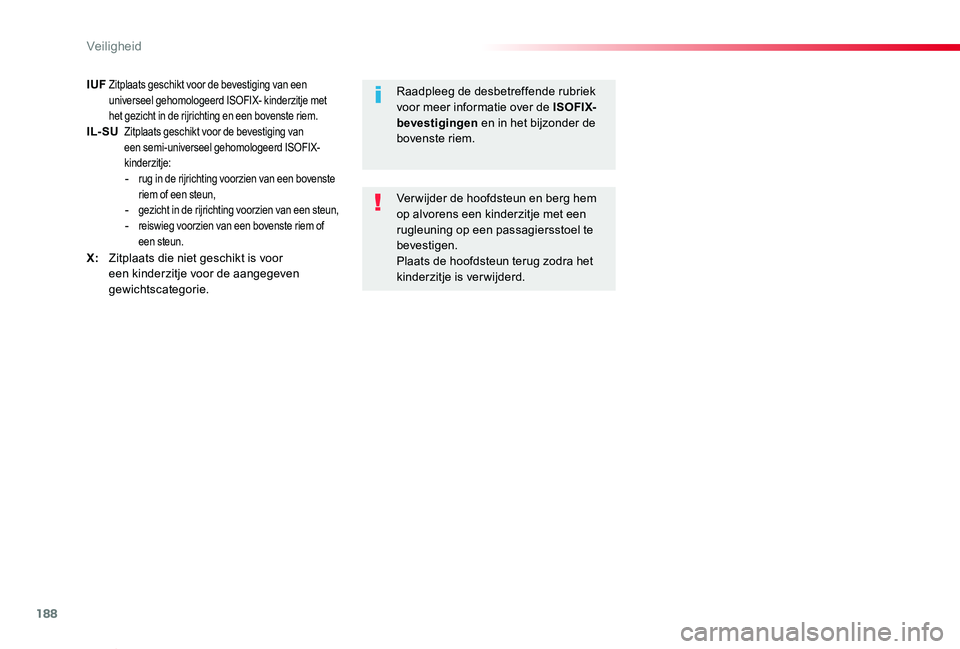

IUF Zitplaats geschikt voor de bevestiging van een universeel gehomologeerd ISOFIX- kinderzitje met het gezicht in de rijrichting en een bovenste riem.IL- SU
Zitplaats geschikt voor de bevestiging van een semi-universeel gehomologeerd ISOFIX-kinderzitje:- rug in de rijrichting voorzien van een bovenste riem of een steun,- gezicht in de rijrichting voorzien van een steun,- reiswieg voorzien van een bovenste riem of een steun.
X: Zitplaats die niet geschikt is voor een kinderzitje voor de aangegeven gewichtscategorie.
Ver wijder de hoofdsteun en berg hem op alvorens een kinderzitje met een rugleuning op een passagiersstoel te bevestigen.Plaats de hoofdsteun terug zodra het kinderzitje is verwijderd.
Raadpleeg de desbetreffende rubriek voor meer informatie over de ISOFIX-bevestigingen en in het bijzonder de bovenste riem.
Veiligheid

189
ProaceVerso_nl_Chap05_securite_ed01-2019
KinderzitjesPlaatsen van een
zitverhoger

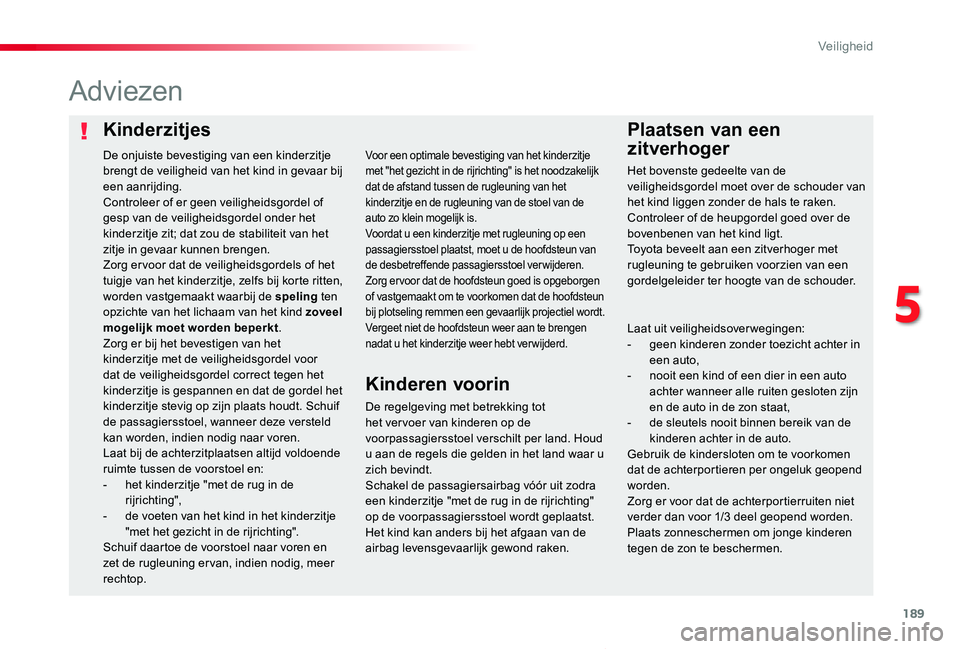

Adviezen
De regelgeving met betrekking tot het ver voer van kinderen op de voorpassagiersstoel verschilt per land. Houd u aan de regels die gelden in het land waar u zich bevindt.Schakel de passagiersairbag vóór uit zodra een kinderzitje "met de rug in de rijrichting" op de voorpassagiersstoel wordt geplaatst. Het kind kan anders bij het afgaan van de airbag levensgevaarlijk gewond raken.
Voor een optimale bevestiging van het kinderzitje met "het gezicht in de rijrichting" is het noodzakelijk dat de afstand tussen de rugleuning van het kinderzitje en de rugleuning van de stoel van de auto zo klein mogelijk is.Voordat u een kinderzitje met rugleuning op een
passagiersstoel plaatst, moet u de hoofdsteun van de desbetreffende passagiersstoel verwijderen.Zorg er voor dat de hoofdsteun goed is opgeborgen of vastgemaakt om te voorkomen dat de hoofdsteun bij plotseling remmen een gevaarlijk projectiel wordt.Vergeet niet de hoofdsteun weer aan te brengen nadat u het kinderzitje weer hebt verwijderd.
De onjuiste bevestiging van een kinderzitje brengt de veiligheid van het kind in gevaar bij een aanrijding.Controleer of er geen veiligheidsgordel of gesp van de veiligheidsgordel onder het kinderzitje zit; dat zou de stabiliteit van het
zitje in gevaar kunnen brengen.Zorg er voor dat de veiligheidsgordels of het tuigje van het kinderzitje, zelfs bij korte ritten, worden vastgemaakt waarbij de speling ten opzichte van het lichaam van het kind zoveel mogelijk moet worden beperkt.Zorg er bij het bevestigen van het kinderzitje met de veiligheidsgordel voor dat de veiligheidsgordel correct tegen het kinderzitje is gespannen en dat de gordel het kinderzitje stevig op zijn plaats houdt. Schuif de passagiersstoel, wanneer deze versteld kan worden, indien nodig naar voren.Laat bij de achterzitplaatsen altijd voldoende ruimte tussen de voorstoel en:- het kinderzitje "met de rug in de rijrichting",- de voeten van het kind in het kinderzitje "met het gezicht in de rijrichting".Schuif daartoe de voorstoel naar voren en zet de rugleuning er van, indien nodig, meer rechtop.
Kinderen voorin
Het bovenste gedeelte van de veiligheidsgordel moet over de schouder van het kind liggen zonder de hals te raken.Controleer of de heupgordel goed over de bovenbenen van het kind ligt.Toyota beveelt aan een zitverhoger met rugleuning te gebruiken voorzien van een gordelgeleider ter hoogte van de schouder.
Laat uit veiligheidsoverwegingen:- geen kinderen zonder toezicht achter in een auto,- nooit een kind of een dier in een auto achter wanneer alle ruiten gesloten zijn en de auto in de zon staat,- de sleutels nooit binnen bereik van de kinderen achter in de auto.Gebruik de kindersloten om te voorkomen dat de achterportieren per ongeluk geopend worden.Zorg er voor dat de achterportierruiten niet verder dan voor 1/3 deel geopend worden.Plaats zonneschermen om jonge kinderen
tegen de zon te beschermen.
5
Veiligheid
