TOYOTA PROACE VERSO 2019 Manuale de Empleo (in Spanish)

210
ProaceVerso_es_Chap06_conduite_ed01-2019

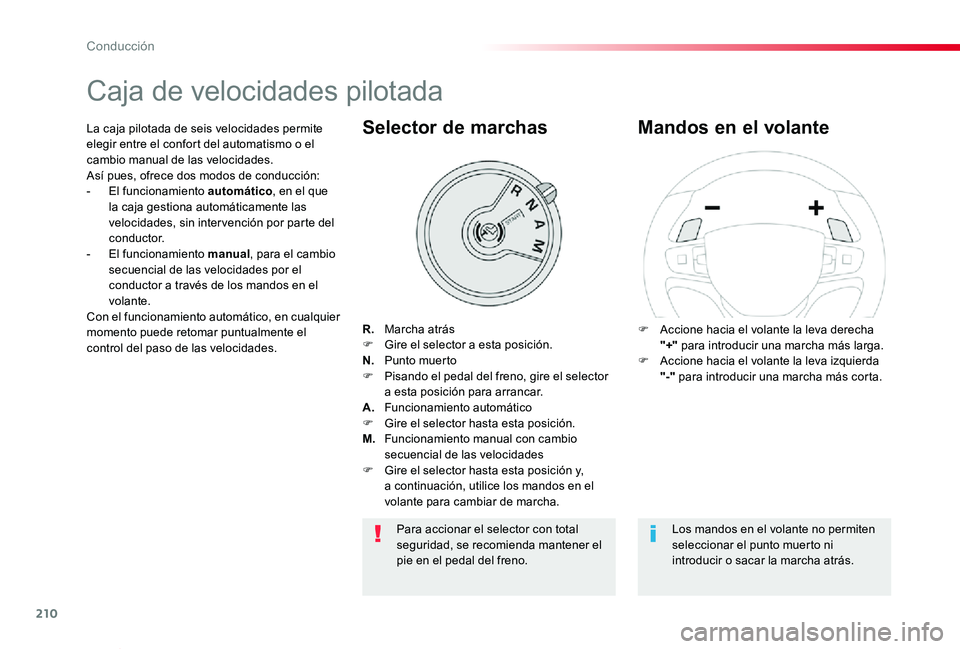

Caja de velocidades pilotada
R. Marcha atrásF Gire el selector a esta posición.N. Punto muertoF Pisando el pedal del freno, gire el selector a esta posición para arrancar.A. Funcionamiento automáticoF Gire el selector hasta esta posición.M. Funcionamiento manual con cambio secuencial de las velocidadesF Gire el selector hasta esta posición y, a continuación, utilice los mandos en el volante para cambiar de marcha.
Selector de marchas
F Accione hacia el volante la leva derecha "+" para introducir una marcha más larga.F Accione hacia el volante la leva izquierda "-" para introducir una marcha más corta.
Mandos en el volanteLa caja pilotada de seis velocidades permite elegir entre el confort del automatismo o el cambio manual de las velocidades.Así pues, ofrece dos modos de conducción:- El funcionamiento automático, en el que la caja gestiona automáticamente las velocidades, sin inter vención por parte del c o n d u c t o r.- El funcionamiento manual, para el cambio secuencial de las velocidades por el conductor a través de los mandos en el volante.Con el funcionamiento automático, en cualquier momento puede retomar puntualmente el control del paso de las velocidades.
Los mandos en el volante no permiten seleccionar el punto muerto ni introducir o sacar la marcha atrás.
Para accionar el selector con total seguridad, se recomienda mantener el pie en el pedal del freno.
Conducción

211
ProaceVerso_es_Chap06_conduite_ed01-2019

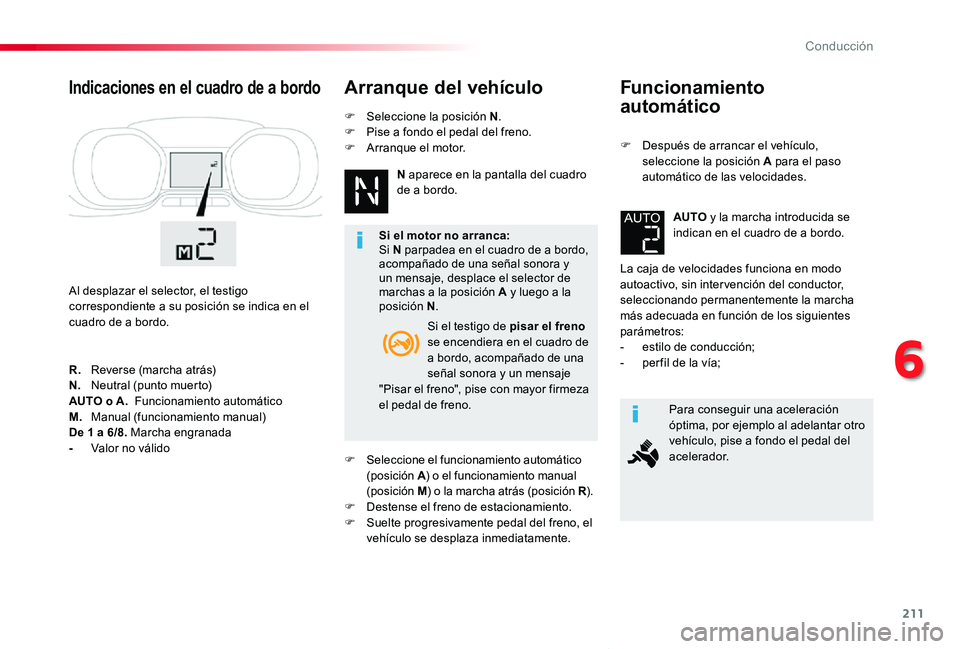

Funcionamiento
automático
F Después de arrancar el vehículo, seleccione la posición A para el paso automático de las velocidades.
La caja de velocidades funciona en modo autoactivo, sin inter vención del conductor, seleccionando permanentemente la marcha más adecuada en función de los siguientes parámetros:- estilo de conducción;- per fil de la vía;
AUTO y la marcha introducida se indican en el cuadro de a bordo.
Para conseguir una aceleración óptima, por ejemplo al adelantar otro vehículo, pise a fondo el pedal del acelerador.
Indicaciones en el cuadro de a bordo
Al desplazar el selector, el testigo correspondiente a su posición se indica en el cuadro de a bordo.
Arranque del vehículo
Si el testigo de pisar el freno se encendiera en el cuadro de a bordo, acompañado de una señal sonora y un mensaje "Pisar el freno", pise con mayor firmeza el pedal de freno.
R. Reverse (marcha atrás)N. Neutral (punto muerto)AUTO o A. Funcionamiento automáticoM. Manual (funcionamiento manual)De 1 a 6/8. Marcha engranada- Valor no válido
Si el motor no arranca:Si N parpadea en el cuadro de a bordo, acompañado de una señal sonora y un mensaje, desplace el selector de marchas a la posición A y luego a la posición N.
F Seleccione el funcionamiento automático (posición A) o el funcionamiento manual (posición M) o la marcha atrás (posición R).F Destense el freno de estacionamiento.F Suelte progresivamente pedal del freno, el vehículo se desplaza inmediatamente.
N aparece en la pantalla del cuadro de a bordo.
F Seleccione la posición N.F Pise a fondo el pedal del freno.F Arranque el motor.
6
Conducción

212
ProaceVerso_es_Chap06_conduite_ed01-2019

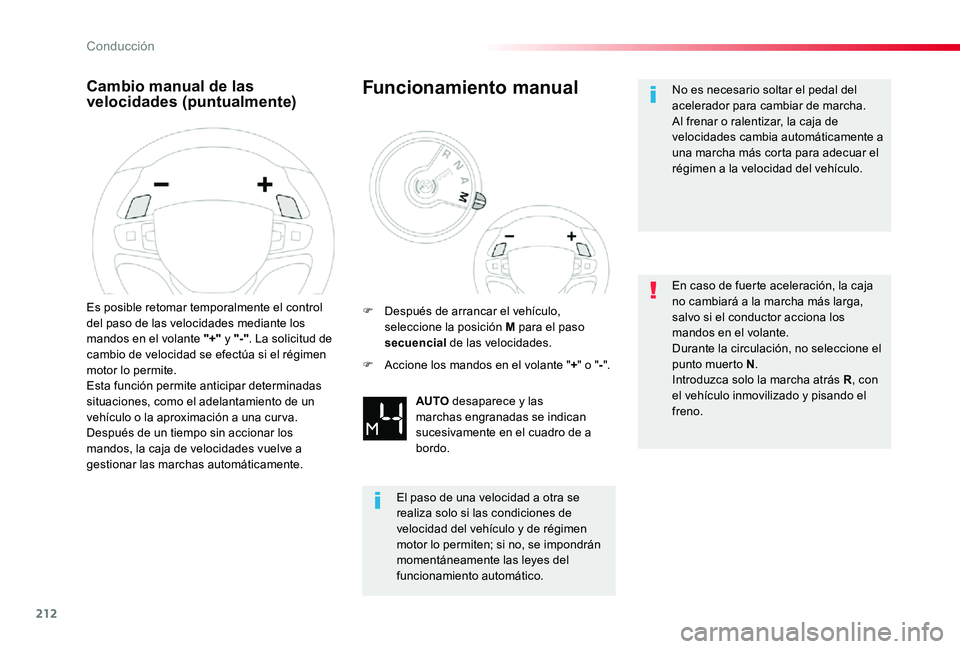

Cambio manual de las velocidades (puntualmente)
Es posible retomar temporalmente el control del paso de las velocidades mediante los mandos en el volante "+" y "-". La solicitud de cambio de velocidad se efectúa si el régimen motor lo permite.Esta función permite anticipar determinadas situaciones, como el adelantamiento de un vehículo o la aproximación a una cur va.Después de un tiempo sin accionar los
mandos, la caja de velocidades vuelve a gestionar las marchas automáticamente.
Funcionamiento manual
AUTO desaparece y las marchas engranadas se indican sucesivamente en el cuadro de a bordo.
F Después de arrancar el vehículo, seleccione la posición M para el paso secuencial de las velocidades.
El paso de una velocidad a otra se realiza solo si las condiciones de velocidad del vehículo y de régimen motor lo permiten; si no, se impondrán
momentáneamente las leyes del funcionamiento automático.
F Accione los mandos en el volante "+" o "-".
No es necesario soltar el pedal del acelerador para cambiar de marcha.Al frenar o ralentizar, la caja de velocidades cambia automáticamente a una marcha más corta para adecuar el régimen a la velocidad del vehículo.
En caso de fuerte aceleración, la caja no cambiará a la marcha más larga, salvo si el conductor acciona los mandos en el volante.Durante la circulación, no seleccione el punto muerto N.Introduzca solo la marcha atrás R, con el vehículo inmovilizado y pisando el freno.
Conducción

213
ProaceVerso_es_Chap06_conduite_ed01-2019

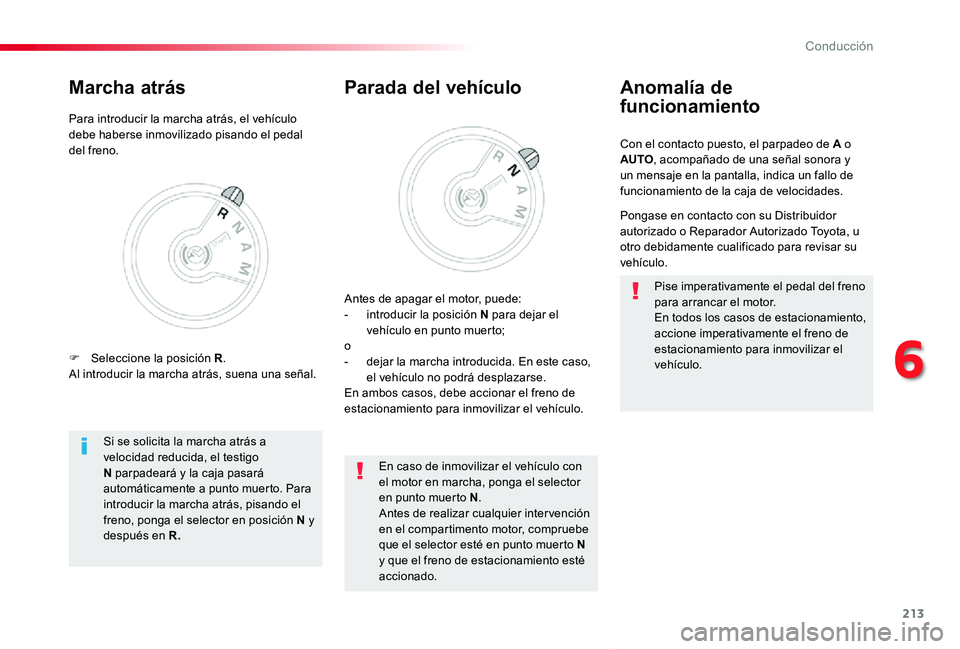

Con el contacto puesto, el parpadeo de A o AUTO, acompañado de una señal sonora y un mensaje en la pantalla, indica un fallo de funcionamiento de la caja de velocidades.
Anomalía de
funcionamiento
Pongase en contacto con su Distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado para revisar su vehículo.
Parada del vehículo
Antes de apagar el motor, puede:- introducir la posición N para dejar el vehículo en punto muerto;o- dejar la marcha introducida. En este caso, el vehículo no podrá desplazarse.En ambos casos, debe accionar el freno de estacionamiento para inmovilizar el vehículo.
Si se solicita la marcha atrás a velocidad reducida, el testigo N parpadeará y la caja pasará automáticamente a punto muerto. Para introducir la marcha atrás, pisando el freno, ponga el selector en posición N y después en R.
En caso de inmovilizar el vehículo con el motor en marcha, ponga el selector en punto muerto N.Antes de realizar cualquier intervención en el compartimento motor, compruebe que el selector esté en punto muerto N
y que el freno de estacionamiento esté accionado.
Pise imperativamente el pedal del freno para arrancar el motor.En todos los casos de estacionamiento, accione imperativamente el freno de estacionamiento para inmovilizar el vehículo.
Para introducir la marcha atrás, el vehículo debe haberse inmovilizado pisando el pedal del freno.
Marcha atrás
F Seleccione la posición R.Al introducir la marcha atrás, suena una señal.
6
Conducción

214
ProaceVerso_es_Chap06_conduite_ed01-2019
Stop & StartPaso del motor a
modo STOP
Si su vehículo va equipado con una caja manual, su velocidad debe ser inferior a 20 km/h o el vehículo está parado (según el motor), el testigo "ECO" se enciende en el cuadro de a bordo y el motor se pone automáticamente en modo vigilancia cuando sitúa la palanca de cambios en punto muerto y suelta el pedal de embrague.Para mayor comodidad, el modo STOP no está disponible durante las maniobras de estacionamiento, hasta unos segundos después de haber sacado la marcha atrás.El modo Stop & Start no modifica las funciones del vehículo como los frenos, la dirección asistida...Es posible sentir un ligero decalado entre la parada y el apagado del motor.
Si el vehículo dispone de Stop & Start, un contador suma el tiempo acumulado de
funcionamiento del modo STOP durante el trayecto.El contador se pone a cero al poner el contacto.
Contador de tiempo del Stop & StartEl Stop & Start pone el motor momentáneamente en vigilancia - modo STOP - en las fases de parada durante la circulación (en semáforos en rojo, embotellamientos u otros). El motor vuelve a arrancar automáticamente - modo START - cuando el conductor desea reanudar la marcha. El arranque se efectúa de manera instantánea, rápida y silenciosa.El Stop & Start, adecuado para uso urbano, permite reducir el consumo de carburante, las emisiones de gases contaminantes y el nivel sonoro en las paradas.Si el vehículo va equipado con una caja de velocidades automática y está parado; el testigo "ECO" se enciende en el cuadro de a bordo y el motor se pone automáticamente en modo vigilancia cuando pisa el pedal del freno o sitúa el selector de velocidades en la posición N.
Si el vehículo va equipado con una caja de velocidades pilotada y circula a una velocidad inferior a 8 km/h; el testigo "ECO" se enciende en el cuadro de a bordo y el motor se pone automáticamente en modo vigilancia cuando pisa el pedal del freno o sitúa el selector de marchas en la posición N.
(minutos/segundos u horas/minutos)
No reposte carburante con el motor en modo STOP; corte imperativamente el contacto.
Conducción

215
ProaceVerso_es_Chap06_conduite_ed01-2019

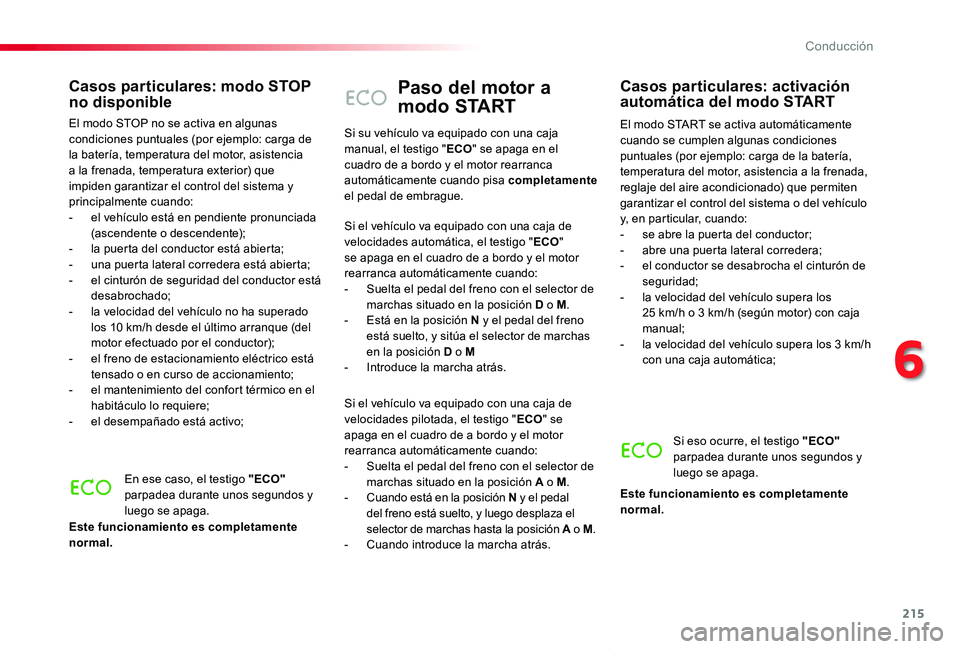

Paso del motor a
modo START
El modo START se activa automáticamente cuando se cumplen algunas condiciones puntuales (por ejemplo: carga de la batería, temperatura del motor, asistencia a la frenada, reglaje del aire acondicionado) que permiten garantizar el control del sistema o del vehículo y, en particular, cuando:- se abre la puerta del conductor;- abre una puerta lateral corredera;- el conductor se desabrocha el cinturón de seguridad;- la velocidad del vehículo supera los 25 km/h o 3 km/h (según motor) con caja manual;- la velocidad del vehículo supera los 3 km/h con una caja automática;
Casos particulares: activación automática del modo START
Si eso ocurre, el testigo "ECO" parpadea durante unos segundos y luego se apaga.
Este funcionamiento es completamente normal.
Si su vehículo va equipado con una caja manual, el testigo "ECO" se apaga en el cuadro de a bordo y el motor rearranca automáticamente cuando pisa completamente el pedal de embrague.
Si el vehículo va equipado con una caja de velocidades automática, el testigo "ECO"
se apaga en el cuadro de a bordo y el motor rearranca automáticamente cuando:- Suelta el pedal del freno con el selector de marchas situado en la posición D o M.- Está en la posición N y el pedal del freno está suelto, y sitúa el selector de marchas en la posición D o M- Introduce la marcha atrás.
Si el vehículo va equipado con una caja de velocidades pilotada, el testigo "ECO" se apaga en el cuadro de a bordo y el motor rearranca automáticamente cuando:- Suelta el pedal del freno con el selector de marchas situado en la posición A o M.- Cuando está en la posición N y el pedal del freno está suelto, y luego desplaza el selector de marchas hasta la posición A o M.
- Cuando introduce la marcha atrás.
Casos particulares: modo STOP no disponible
El modo STOP no se activa en algunas condiciones puntuales (por ejemplo: carga de la batería, temperatura del motor, asistencia a la frenada, temperatura exterior) que impiden garantizar el control del sistema y principalmente cuando:- el vehículo está en pendiente pronunciada (ascendente o descendente);- la puerta del conductor está abierta;- una puerta lateral corredera está abierta;- el cinturón de seguridad del conductor está desabrochado;- la velocidad del vehículo no ha superado los 10 km/h desde el último arranque (del motor efectuado por el conductor);- el freno de estacionamiento eléctrico está tensado o en curso de accionamiento;- el mantenimiento del confort térmico en el habitáculo lo requiere;- el desempañado está activo;
En ese caso, el testigo "ECO" parpadea durante unos segundos y luego se apaga.
Este funcionamiento es completamente normal.
6
Conducción

216
ProaceVerso_es_Chap06_conduite_ed01-2019

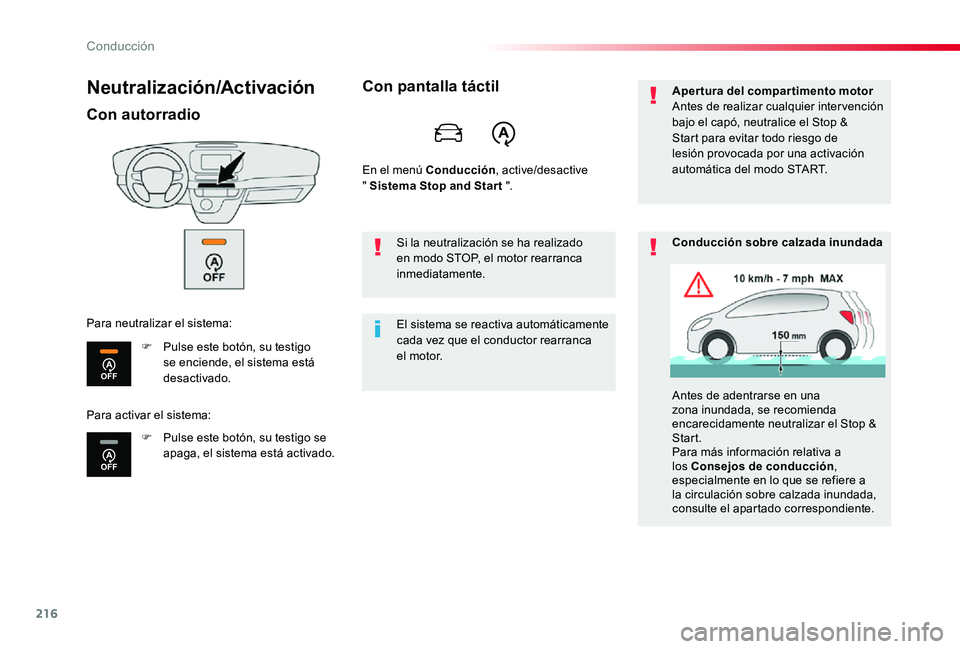

Neutralización/Activación
Con autorradio
F Pulse este botón, su testigo se enciende, el sistema está desactivado.
F Pulse este botón, su testigo se apaga, el sistema está activado.
Para neutralizar el sistema:
Con pantalla táctil
En el menú Conducción, active/desactive " Sistema Stop and Star t ".
El sistema se reactiva automáticamente cada vez que el conductor rearranca el motor.
Si la neutralización se ha realizado en modo STOP, el motor rearranca inmediatamente.
Apertura del compartimento motorAntes de realizar cualquier intervención bajo el capó, neutralice el Stop & Start para evitar todo riesgo de lesión provocada por una activación automática del modo START.
Conducción sobre calzada inundada
Antes de adentrarse en una zona inundada, se recomienda encarecidamente neutralizar el Stop & Start.Para más información relativa a los Consejos de conducción, especialmente en lo que se refiere a la circulación sobre calzada inundada, consulte el apartado correspondiente.
Para activar el sistema:
Conducción

217
ProaceVerso_es_Chap06_conduite_ed01-2019

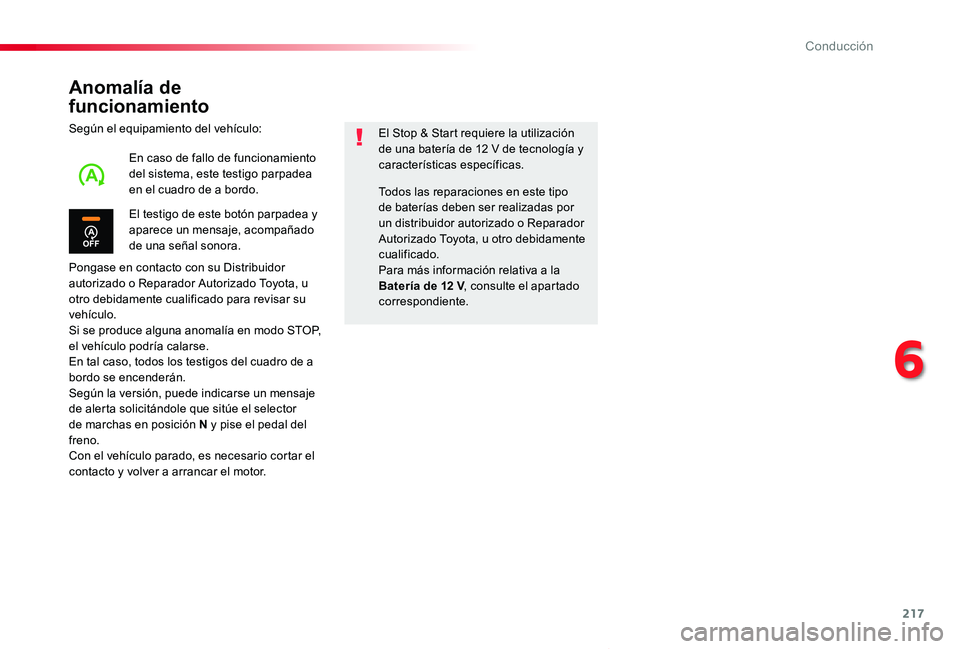

Anomalía de
funcionamiento
Según el equipamiento del vehículo:
Pongase en contacto con su Distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado para revisar su vehículo.Si se produce alguna anomalía en modo STOP, el vehículo podría calarse.En tal caso, todos los testigos del cuadro de a bordo se encenderán.Según la versión, puede indicarse un mensaje de alerta solicitándole que sitúe el selector de marchas en posición N y pise el pedal del freno.Con el vehículo parado, es necesario cortar el contacto y volver a arrancar el motor.
El Stop & Start requiere la utilización de una batería de 12 V de tecnología y características específicas.
El testigo de este botón parpadea y aparece un mensaje, acompañado de una señal sonora.
En caso de fallo de funcionamiento del sistema, este testigo parpadea en el cuadro de a bordo.Todos las reparaciones en este tipo de baterías deben ser realizadas por un distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente
cualificado.Para más información relativa a la Batería de 12 V, consulte el apartado correspondiente.
6
Conducción

218
ProaceVerso_es_Chap06_conduite_ed01-2019

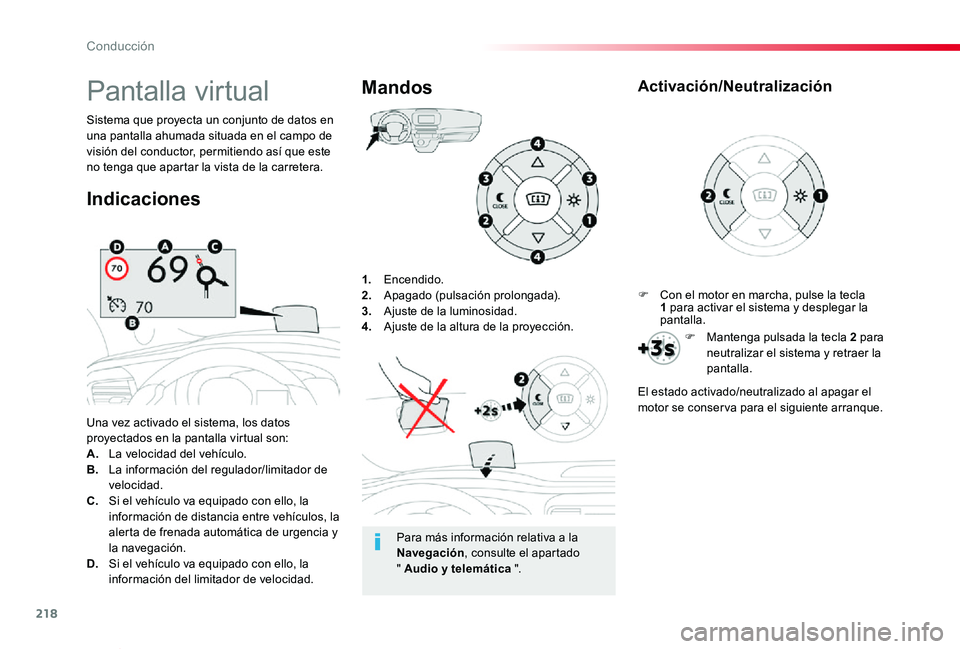

1. Encendido.2. Apagado (pulsación prolongada).3. Ajuste de la luminosidad.4. Ajuste de la altura de la proyección.
Una vez activado el sistema, los datos proyectados en la pantalla virtual son:A. La velocidad del vehículo.B. La información del regulador/limitador de velocidad.C. Si el vehículo va equipado con ello, la información de distancia entre vehículos, la alerta de frenada automática de urgencia y la navegación.D. Si el vehículo va equipado con ello, la información del limitador de velocidad.
Sistema que proyecta un conjunto de datos en una pantalla ahumada situada en el campo de visión del conductor, permitiendo así que este no tenga que apartar la vista de la carretera.
Mandos
Indicaciones
Pantalla virtual
Para más información relativa a la Navegación, consulte el apartado " Audio y telemática ".
F Con el motor en marcha, pulse la tecla 1 para activar el sistema y desplegar la pantalla.
Activación/Neutralización
F Mantenga pulsada la tecla 2 para neutralizar el sistema y retraer la pantalla.
El estado activado/neutralizado al apagar el motor se conser va para el siguiente arranque.
Conducción

219
ProaceVerso_es_Chap06_conduite_ed01-2019

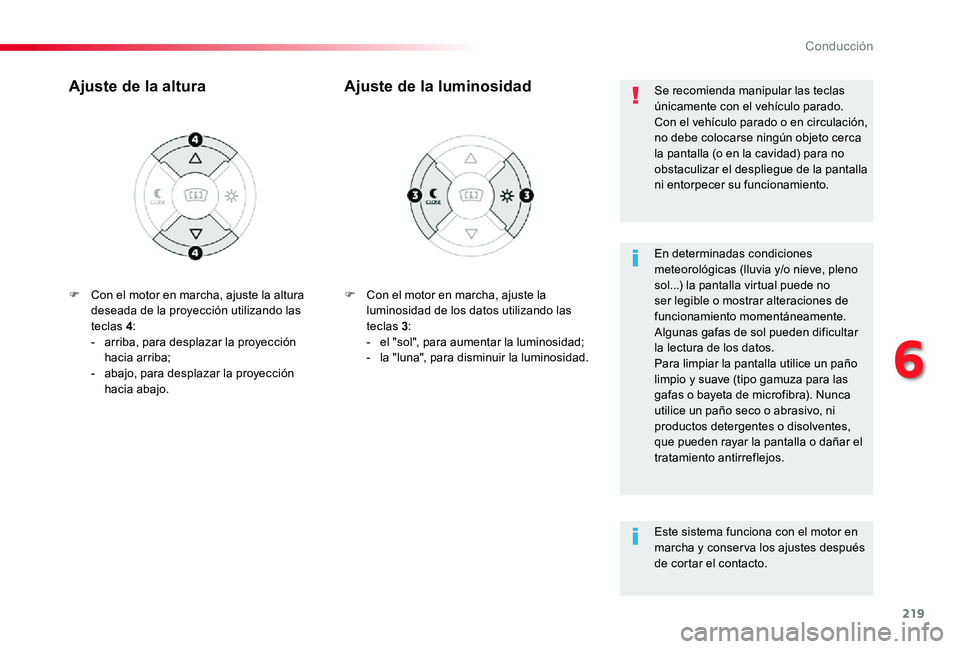

F Con el motor en marcha, ajuste la luminosidad de los datos utilizando las teclas 3:- el "sol", para aumentar la luminosidad;- la "luna", para disminuir la luminosidad.
Ajuste de la luminosidadAjuste de la altura
En determinadas condiciones meteorológicas (lluvia y/o nieve, pleno sol...) la pantalla virtual puede no ser legible o mostrar alteraciones de funcionamiento momentáneamente.Algunas gafas de sol pueden dificultar la lectura de los datos.Para limpiar la pantalla utilice un paño limpio y suave (tipo gamuza para las gafas o bayeta de microfibra). Nunca utilice un paño seco o abrasivo, ni productos detergentes o disolventes, que pueden rayar la pantalla o dañar el
tratamiento antirreflejos.
Se recomienda manipular las teclas únicamente con el vehículo parado.Con el vehículo parado o en circulación, no debe colocarse ningún objeto cerca la pantalla (o en la cavidad) para no obstaculizar el despliegue de la pantalla ni entorpecer su funcionamiento.
Este sistema funciona con el motor en
marcha y conser va los ajustes después de cortar el contacto.
F Con el motor en marcha, ajuste la altura deseada de la proyección utilizando las teclas 4:- arriba, para desplazar la proyección hacia arriba;- abajo, para desplazar la proyección hacia abajo.
6
Conducción
