Page 3 of 418

.
.
Proace verso_et_Chap00a_sommaire_ed2019_V02

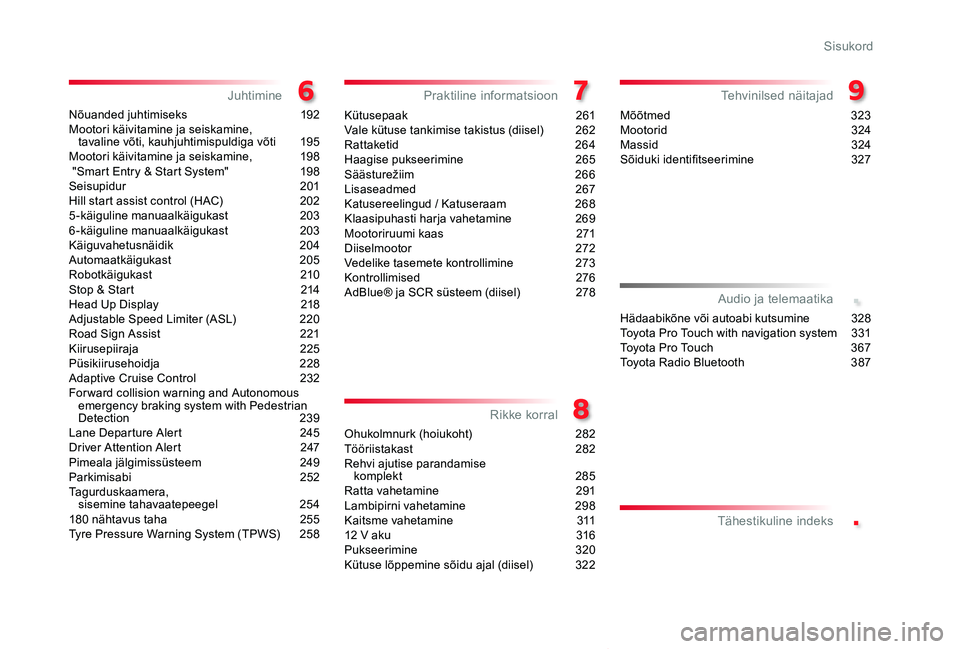

Nõuanded juhtimiseks 192Mootori käivitamine ja seiskamine, tavaline võti, kauhjuhtimispuldiga võti 195Mootori käivitamine ja seiskamine, 198 "Smart Entry & Start System" 198Seisupidur 201Hill start assist control (HAC) 2025-käiguline manuaalkäigukast 2036-käiguline manuaalkäigukast 203Käiguvahetusnäidik 204Automaatkäigukast 205Robotkäigukast 210Stop & Start 214Head Up Display 218Adjustable Speed Limiter (ASL) 220Road Sign Assist 221Kiirusepiiraja 225Püsikiirusehoidja 228Adaptive Cruise Control 232Forward collision warning and Autonomous emergency braking system with Pedestrian Detection 239Lane Departure Alert 245Driver Attention Alert 247Pimeala jälgimissüsteem 249Parkimisabi 252Tagurduskaamera, sisemine tahavaatepeegel 254180 nähtavus taha 255Tyre Pressure Warning System (TPWS) 258
Kütusepaak 261Vale kütuse tankimise takistus (diisel) 262Rattaketid 264Haagise pukseerimine 265Säästurežiim 266Lisaseadmed 267Katusereelingud / Katuseraam 268Klaasipuhasti harja vahetamine 269Mootoriruumi kaas 271Diiselmootor 272Vedelike tasemete kontrollimine 273Kontrollimised 276AdBlue® ja SCR süsteem (diisel) 278
Ohukolmnurk (hoiukoht) 282Tööriistakast 282Rehvi ajutise parandamise komplekt 285Ratta vahetamine 291Lambipirni vahetamine 298Kaitsme vahetamine 31112 V aku 316Pukseerimine 320Kütuse lõppemine sõidu ajal (diisel) 322
Mõõtmed 323Mootorid 324Massid 324Sõiduki identifitseerimine 327
JuhtiminePraktiline informatsioon
Rikke korral
Tehvinilsed näitajad
Hädaabikõne või autoabi kutsumine 328Toyota Pro Touch with navigation system 331To y o t a P r o To u c h 367Toyota Radio Bluetooth 387
Audio ja telemaatika
Tähestikuline indeks
Sisukord

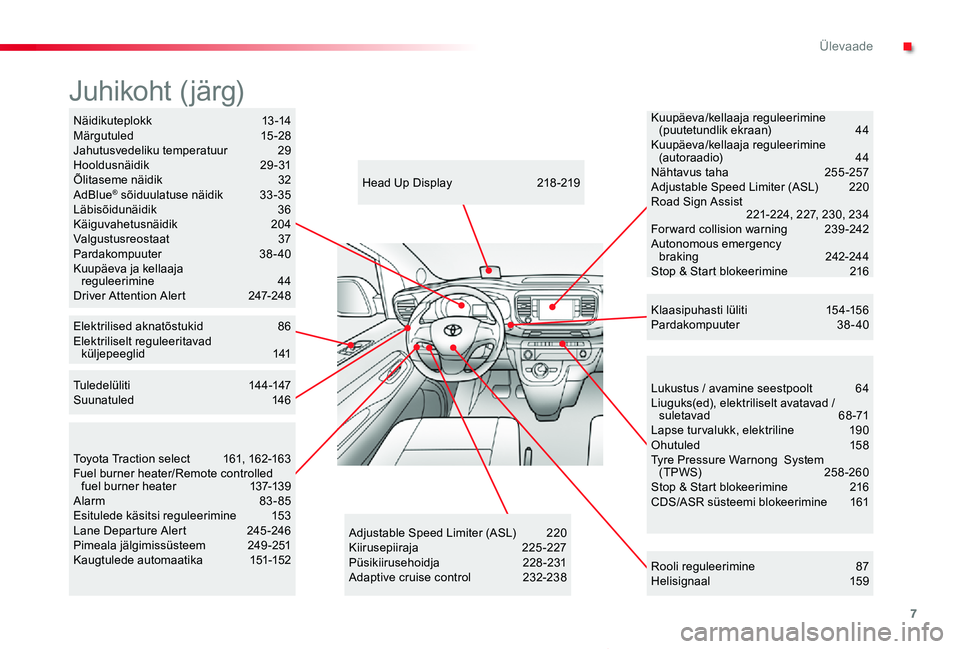

Page 7 of 418

7
Proace verso_et_Chap00b_vue-ensemble_ed2019_V02
Lukustus / avamine seestpoolt 64Liuguks(ed), elektriliselt avatavad / suletavad 68-71Lapse turvalukk, elektriline 190Ohutuled 158Tyre Pressure Warnong System (TPWS) 258-260Stop & Start blokeerimine 216CDS/ASR süsteemi blokeerimine 161
Rooli reguleerimine 87Helisignaal 159
Head Up Display 218 -219
Juhikoht ( järg)
Klaasipuhasti lüliti 154-156Pardakompuuter 38- 40
Adjustable Speed Limiter (ASL) 220Kiirusepiiraja 225-227Püsikiirusehoidja 228-231Adaptive cruise control 232-238
Näidikuteplokk 13-14Märgutuled 15-28Jahutusvedeliku temperatuur 29Hooldusnäidik 29-31Õlitaseme näidik 32AdBlue® sõiduulatuse näidik 33-35Läbisõidunäidik 36Käiguvahetusnäidik 204Valgustusreostaat 37Pardakompuuter 38- 40Kuupäeva ja kellaaja reguleerimine 44Driver Attention Alert 247-248
Elektrilised aknatõstukid 86Elektriliselt reguleeritavad küljepeeglid 141
Toyota Traction select 161, 162-163Fuel burner heater/Remote controlled fuel burner heater 137-139Alarm 83-85Esitulede käsitsi reguleerimine 153Lane Departure Alert 245 -246Pimeala jälgimissüsteem 249-251Kaugtulede automaatika 151-152
Kuupäeva/kellaaja reguleerimine (puutetundlik ekraan) 44Kuupäeva/kellaaja reguleerimine (autoraadio) 44Nähtavus taha 255-257Adjustable Speed Limiter (ASL) 220Road Sign Assist 221-224, 227, 230, 234Forward collision warning 239-242Autonomous emergency braking 242-244Stop & Start blokeerimine 216
Tuledelüliti 144-147Suunatuled 146
.
Ülevaade
Page 44 of 418

44

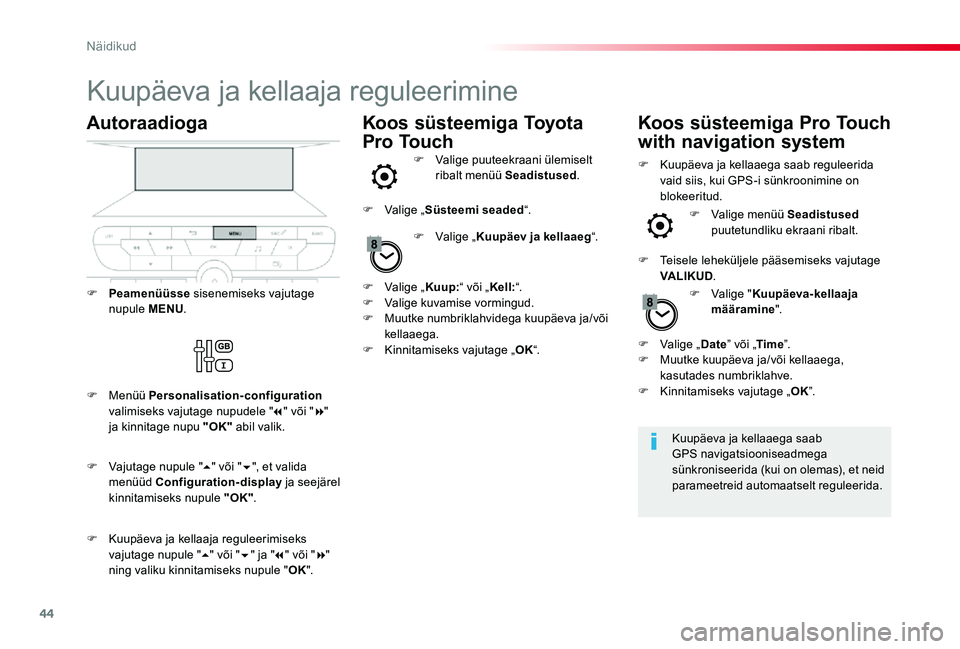

Kuupäeva ja kellaaja reguleerimine
Kuupäeva ja kellaaega saab GPS navigatsiooniseadmega sünkroniseerida (kui on olemas), et neid parameetreid automaatselt reguleerida.
Autoraadioga
F Peamenüüsse sisenemiseks vajutage nupule MENU.
F Menüü Personalisation-configuration valimiseks vajutage nupudele "7" või "8" ja kinnitage nupu "OK" abil valik.
F Kuupäeva ja kellaaja reguleerimiseks vajutage nupule "5" või "6" ja "7" või "8" ning valiku kinnitamiseks nupule "OK".
F Vajutage nupule "5" või "6", et valida menüüd Configuration-display ja seejärel kinnitamiseks nupule "OK".
Koos süsteemiga Toyota
Pro Touch
Koos süsteemiga Pro Touch
with navigation systemF Valige puuteekraani ülemiselt ribalt menüü Seadistused.
F Valige menüü Seadistused puutetundliku ekraani ribalt.F Valige „Kuupäev ja kellaaeg“.
F Valige "Kuupäeva-kellaaja määramine".
F Valige „Kuup:“ või „Kell:“.F Valige kuvamise vormingud.F Muutke numbriklahvidega kuupäeva ja/või kellaaega.F Kinnitamiseks vajutage „OK“.
F Valige „Süsteemi seaded“.
F Teisele leheküljele pääsemiseks vajutage VALIKUD.
F Kuupäeva ja kellaaega saab reguleerida vaid siis, kui GPS-i sünkroonimine on blokeeritud.
F Valige „Date” või „Time”.F Muutke kuupäeva ja/või kellaaega, kasutades numbriklahve.F Kinnitamiseks vajutage „OK”.
Näidikud
Page 218 of 418

218
Proace verso_et_Chap06_conduite_ed2019_V02

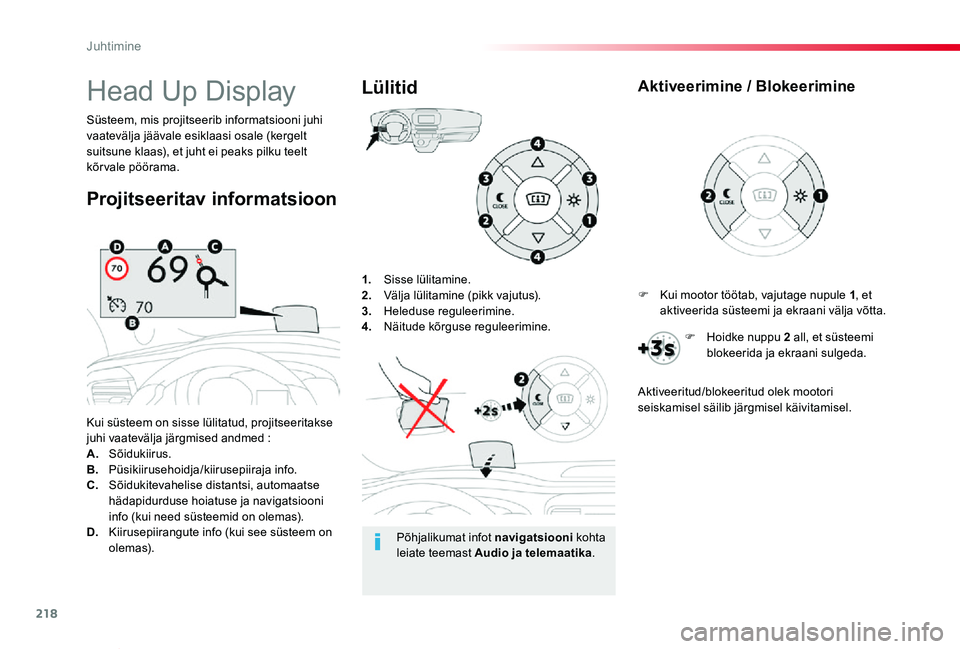

1. Sisse lülitamine.2. Välja lülitamine (pikk vajutus).3. Heleduse reguleerimine.4. Näitude kõrguse reguleerimine.
Kui süsteem on sisse lülitatud, projitseeritakse juhi vaatevälja järgmised andmed :A. Sõidukiirus.B. Püsikiirusehoidja/kiirusepiiraja info.C. Sõidukitevahelise distantsi, automaatse hädapidurduse hoiatuse ja navigatsiooni info (kui need süsteemid on olemas).D. Kiirusepiirangute info (kui see süsteem on olemas).
Süsteem, mis projitseerib informatsiooni juhi vaatevälja jäävale esiklaasi osale (kergelt suitsune klaas), et juht ei peaks pilku teelt kõrvale pöörama.
Lülitid
Projitseeritav informatsioon
Head Up Display
Põhjalikumat infot navigatsiooni kohta leiate teemast Audio ja telemaatika.
F Kui mootor töötab, vajutage nupule 1, et aktiveerida süsteemi ja ekraani välja võtta.
Aktiveerimine / Blokeerimine
F Hoidke nuppu 2 all, et süsteemi blokeerida ja ekraani sulgeda.
Aktiveeritud/blokeeritud olek mootori seiskamisel säilib järgmisel käivitamisel.
Juhtimine
Page 222 of 418

222
Proace verso_et_Chap06_conduite_ed2019_V02

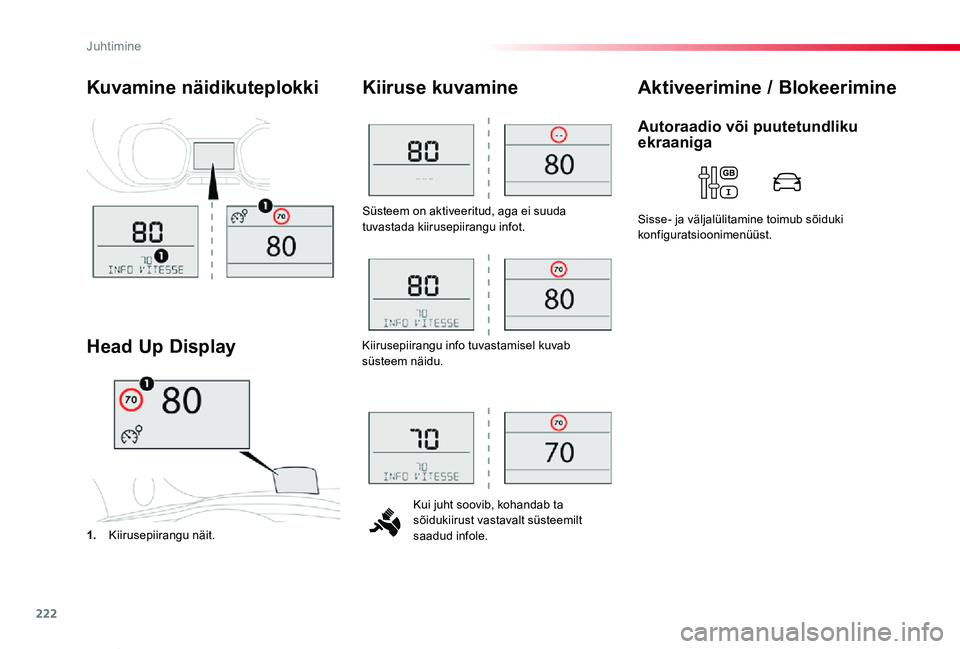

Süsteem on aktiveeritud, aga ei suuda tuvastada kiirusepiirangu infot.
Kui juht soovib, kohandab ta sõidukiirust vastavalt süsteemilt saadud infole.
Kiiruse kuvamine
1. Kiirusepiirangu näit.
Head Up Display
Aktiveerimine / BlokeerimineKuvamine näidikuteplokki
Kiirusepiirangu info tuvastamisel kuvab süsteem näidu.
Autoraadio või puutetundliku ekraaniga
Sisse- ja väljalülitamine toimub sõiduki konfiguratsioonimenüüst.
Juhtimine

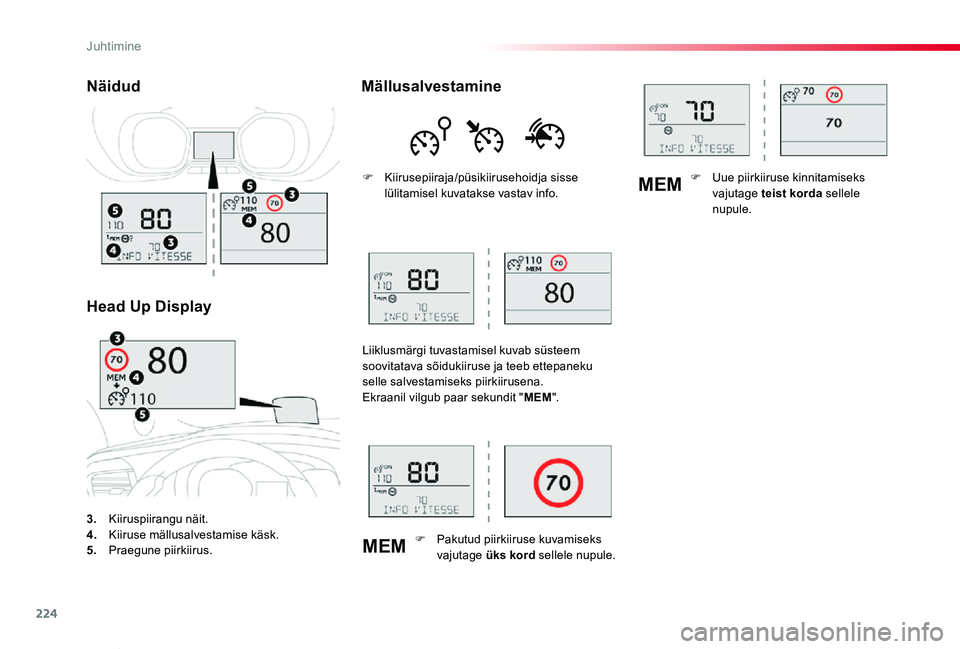

Page 224 of 418

224
MEM
MEM
Proace verso_et_Chap06_conduite_ed2019_V02
3. Kiiruspiirangu näit.4. Kiiruse mällusalvestamise käsk.5. Praegune piirkiirus.
Näidud
Head Up Display
Mällusalvestamine
F Kiirusepiiraja/püsikiirusehoidja sisse lülitamisel kuvatakse vastav info.
Liiklusmärgi tuvastamisel kuvab süsteem soovitatava sõidukiiruse ja teeb ettepaneku selle salvestamiseks piirkiirusena.Ekraanil vilgub paar sekundit "MEM".
F Pakutud piirkiiruse kuvamiseks
vajutage üks kord sellele nupule.
F Uue piirkiiruse kinnitamiseks vajutage teist korda sellele nupule.
Juhtimine
Page 225 of 418

225
GAP
MEM
Proace verso_et_Chap06_conduite_ed2019_V02
Nupud roolil
6. Kiiruse piiramine sees / pausil.7. Kiirusepiiraja valimine.8. Programmeeritud piirkiirus.

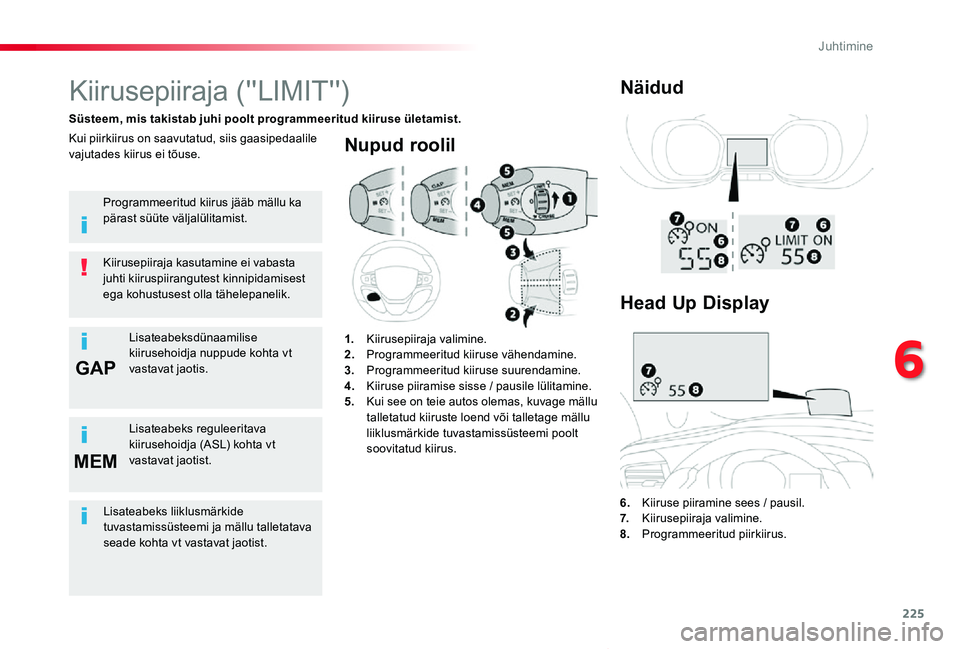

Kiirusepiiraja (''LIMIT'')
Süsteem, mis takistab juhi poolt programmeeritud kiiruse ületamist.
Kiirusepiiraja kasutamine ei vabasta juhti kiiruspiirangutest kinnipidamisest ega kohustusest olla tähelepanelik.
Kui piirkiirus on saavutatud, siis gaasipedaalile vajutades kiirus ei tõuse.
1. Kiirusepiiraja valimine.2. Programmeeritud kiiruse vähendamine.3. Programmeeritud kiiruse suurendamine.4. Kiiruse piiramise sisse / pausile lülitamine.5. Kui see on teie autos olemas, kuvage mällu talletatud kiiruste loend või talletage mällu liiklusmärkide tuvastamissüsteemi poolt soovitatud kiirus.
Näidud
Programmeeritud kiirus jääb mällu ka pärast süüte väljalülitamist.
Lisateabeksdünaamilise kiirusehoidja nuppude kohta vt vastavat jaotis.
Lisateabeks reguleeritava
kiirusehoidja (ASL) kohta vt vastavat jaotist.
Head Up Display
Lisateabeks liiklusmärkide tuvastamissüsteemi ja mällu talletatava seade kohta vt vastavat jaotist.
6
Juhtimine
Page 229 of 418

229
Proace verso_et_Chap06_conduite_ed2019_V02
Kui teie sõidukis on manuaalkäigukast, peab olema sees vähemalt kolmas või neljas käik.
Kui teie sõidukis on automaatne või elektriliselt juhitav käigukast, peab olema sees vähemalt teine käik.
6. Püsikiiruse hoidmise pausi/jätkamise näit7. Püsikiirusehoidja valimise näit8. Soovitatav kiirus
Kuvamine näidikuteplokki
Head Up Display
Tööpõhimõte
F Keerake nupp 1 asendisse "CRUISE" : püsikiirusehoidja on valitud, aga ei tööta (Pause).F Vajutage nupule 2 või 3 : teie sõiduki praegune kiirus muutub püsikiiruseks.Püsikiirusehoidja on aktiveeritud (ON).
Gaasipedaalile vajutades on võimalik kiirust ajutiselt ületada.Programmeeritud kiiruse juurde tagasitulemiseks piisab, kui võtate jala gaasipedaalilt seniks, kuni programmeeritud sõidukiirus on uuesti saavutatud.
Püsikiirusehoidja sisse lülitamine toimub käsitsi : sõidukiirus peab ületama 40 km/h.
6
Juhtimine
Page 233 of 418

233
Proace verso_et_Chap06_conduite_ed2019_V02
Kui teie sõidukis on automaatne või elektriliselt juhitav käigukast, peab olema sees vähemalt teine käik.
Kui teie sõidukis on manuaalkäigukast, peab olema sees vähemalt kolmas või neljas käik.

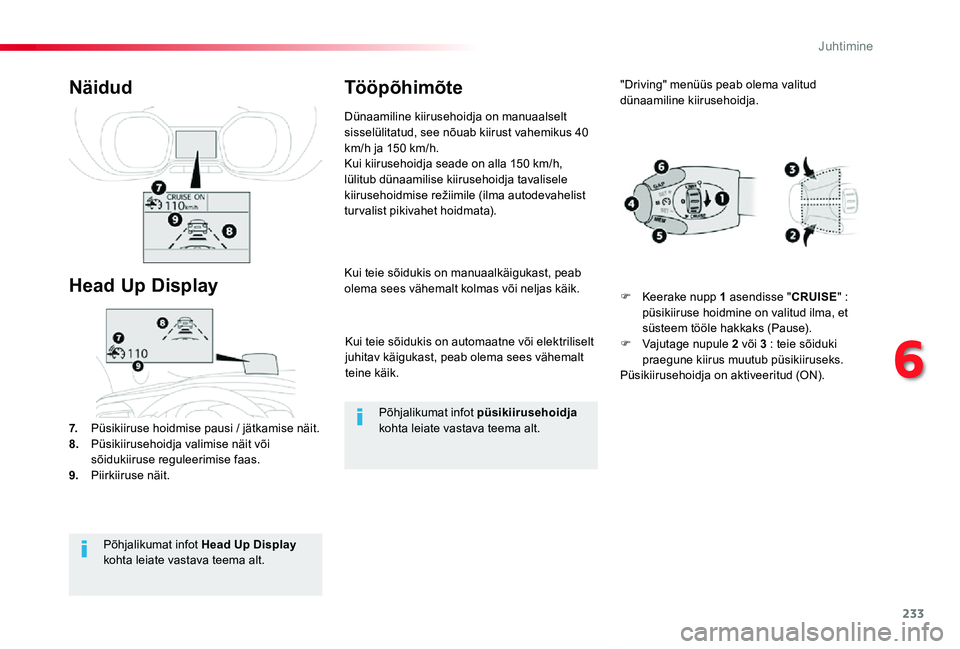

7. Püsikiiruse hoidmise pausi / jätkamise näit.8. Püsikiirusehoidja valimise näit või sõidukiiruse reguleerimise faas.9. Piirkiiruse näit.
Näidud
Head Up Display
Dünaamiline kiirusehoidja on manuaalselt sisselülitatud, see nõuab kiirust vahemikus 40 km/h ja 150 km/h.Kui kiirusehoidja seade on alla 150 km/h, lülitub dünaamilise kiirusehoidja tavalisele kiirusehoidmise režiimile (ilma autodevahelist turvalist pikivahet hoidmata).
Tööpõhimõte
Põhjalikumat infot Head Up Display kohta leiate vastava teema alt.
Põhjalikumat infot püsikiirusehoidja kohta leiate vastava teema alt.
"Driving" menüüs peab olema valitud dünaamiline kiirusehoidja.
F Keerake nupp 1 asendisse "CRUISE" : püsikiiruse hoidmine on valitud ilma, et süsteem tööle hakkaks (Pause).F Vajutage nupule 2 või 3 : teie sõiduki praegune kiirus muutub püsikiiruseks.Püsikiirusehoidja on aktiveeritud (ON).
6
Juhtimine
Page 240 of 418

240
Proace verso_et_Chap06_conduite_ed2019_V02

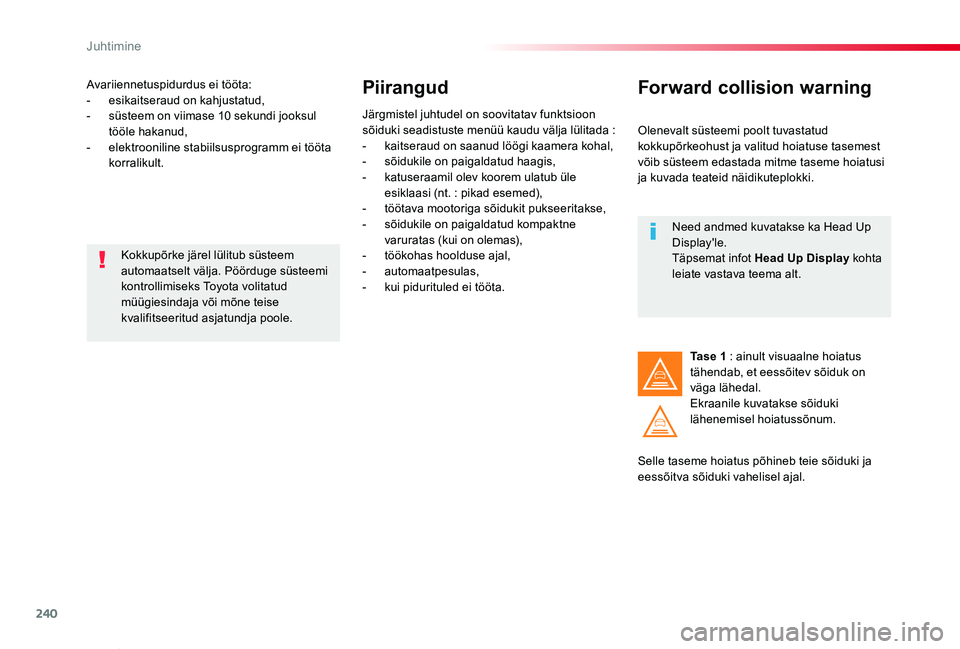

Avariiennetuspidurdus ei tööta:- esikaitseraud on kahjustatud,- süsteem on viimase 10 sekundi jooksul tööle hakanud,- elektrooniline stabiilsusprogramm ei tööta korralikult.
Piirangud
Järgmistel juhtudel on soovitatav funktsioon sõiduki seadistuste menüü kaudu välja lülitada :- kaitseraud on saanud löögi kaamera kohal,- sõidukile on paigaldatud haagis,- katuseraamil olev koorem ulatub üle esiklaasi (nt. : pikad esemed),- töötava mootoriga sõidukit pukseeritakse,- sõidukile on paigaldatud kompaktne varuratas (kui on olemas),- töökohas hoolduse ajal,- automaatpesulas,- kui pidurituled ei tööta.
Kokkupõrke järel lülitub süsteem automaatselt välja. Pöörduge süsteemi kontrollimiseks Toyota volitatud müügiesindaja või mõne teise kvalifitseeritud asjatundja poole.
Forward collision warning
Olenevalt süsteemi poolt tuvastatud kokkupõrkeohust ja valitud hoiatuse tasemest võib süsteem edastada mitme taseme hoiatusi ja kuvada teateid näidikuteplokki.
Selle taseme hoiatus põhineb teie sõiduki ja eessõitva sõiduki vahelisel ajal.
Ta s e 1 : ainult visuaalne hoiatus tähendab, et eessõitev sõiduk on väga lähedal.Ekraanile kuvatakse sõiduki lähenemisel hoiatussõnum.
Need andmed kuvatakse ka Head Up Display'le.Täpsemat infot Head Up Display kohta leiate vastava teema alt.
Juhtimine
