TOYOTA PROACE VERSO 2020 Manuale duso (in Italian)

101
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
Appoggiatesta
F Per montarlo, tirarlo verso l'alto fino alla sua posizione di bloccaggio nella tacca.F Per rimuoverlo, premere il comando A e tirarlo verso l'alto.F Per ricollocarlo, inserire le aste dell'appoggiatesta nei fori restando in asse con lo schienale.F Per abbassarlo, premere contemporaneamente il comando A e sull’appoggiatesta.

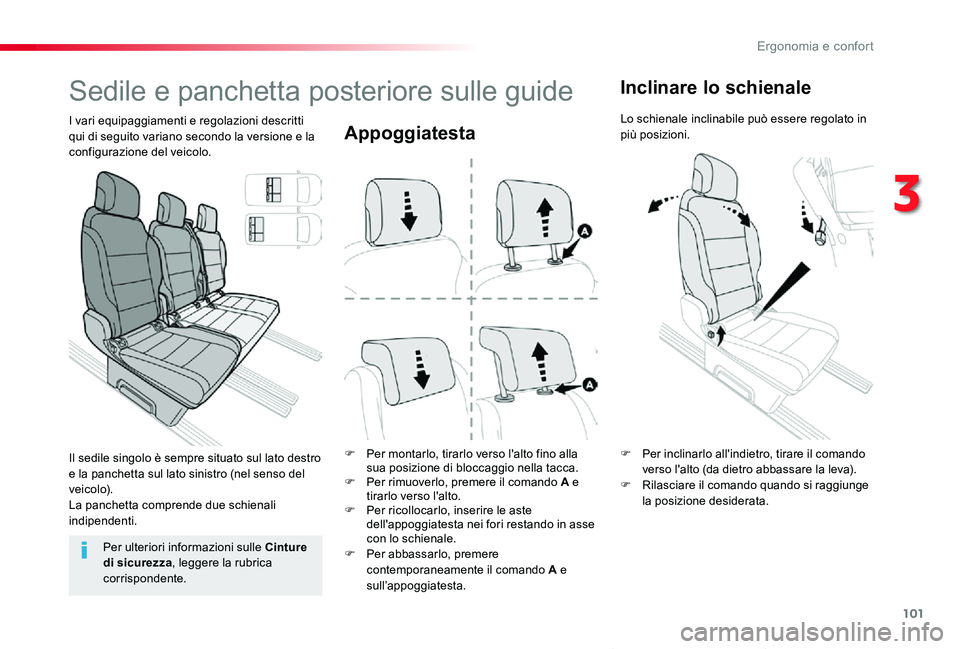

Sedile e panchetta posteriore sulle guide
I vari equipaggiamenti e regolazioni descritti qui di seguito variano secondo la versione e la configurazione del veicolo.
Per ulteriori informazioni sulle Cinture di sicurezza, leggere la rubrica corrispondente.
F Per inclinarlo all'indietro, tirare il comando verso l'alto (da dietro abbassare la leva).F Rilasciare il comando quando si raggiunge la posizione desiderata.
Inclinare lo schienale
Lo schienale inclinabile può essere regolato in più posizioni.
Il sedile singolo è sempre situato sul lato destro e la panchetta sul lato sinistro (nel senso del ve i c o l o).La panchetta comprende due schienali indipendenti.
3
Ergonomia e confort

102
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

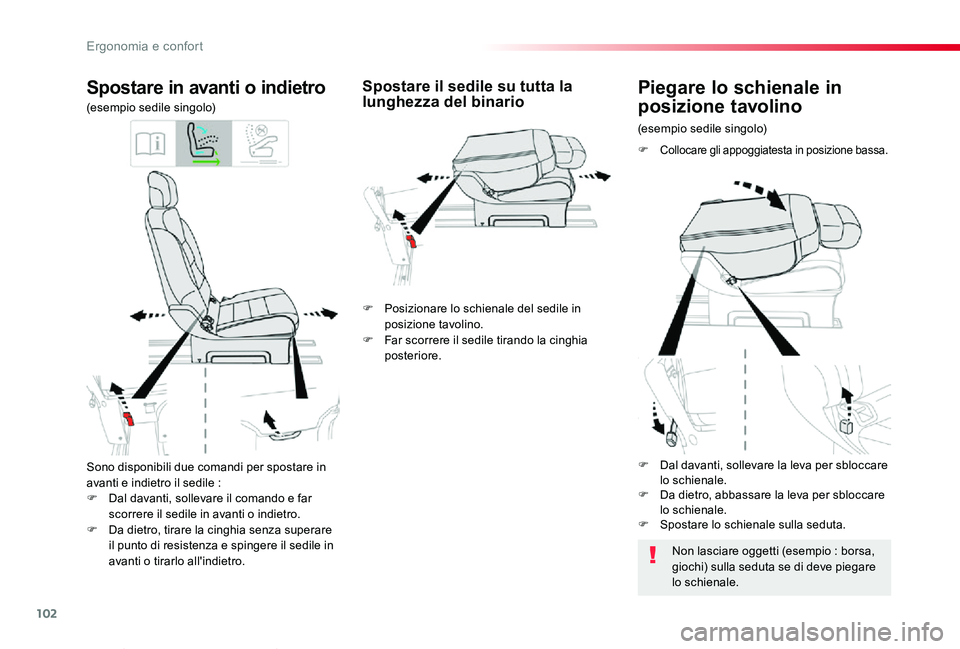

Sono disponibili due comandi per spostare in avanti e indietro il sedile :F Dal davanti, sollevare il comando e far scorrere il sedile in avanti o indietro.F Da dietro, tirare la cinghia senza superare il punto di resistenza e spingere il sedile in avanti o tirarlo all'indietro.
Spostare in avanti o indietro
(esempio sedile singolo)
(esempio sedile singolo)
Piegare lo schienale in
posizione tavolino
F Collocare gli appoggiatesta in posizione bassa.
Spostare il sedile su tutta la lunghezza del binario
Non lasciare oggetti (esempio : borsa, giochi) sulla seduta se di deve piegare lo schienale.
F Posizionare lo schienale del sedile in posizione tavolino.F Far scorrere il sedile tirando la cinghia posteriore.
F Dal davanti, sollevare la leva per sbloccare lo schienale.F Da dietro, abbassare la leva per sbloccare lo schienale.F Spostare lo schienale sulla seduta.
Ergonomia e confort

103
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
Smontare
(esempio sedile individuale)F Spostare in avanti il sedile per accedere alla cinghia.F Piegare lo schienale in posizione tavolino.
Ricollocare lo schienale in posizione verticale (tra i riferimenti)
Per ricollocare lo schienale in posizione verticale, il sedile deve essere posizionato tra i riferimenti.La freccia non deve trovarsi all'esterno dei riferimenti.
Non utilizzare la cinghia per sollevare il sedile o la panchetta.F Utilizzare il comando anteriore per spostare il sedile e posizionarlo tra i riferimenti.
F Da dietro, tirare la cinghia a fondo per liberare gli agganci e far scorrere il sedile verso la parte anteriore per posizionarlo in verticale.F Estrarre il sedile dalla porta laterale nella fila 2 o da dietro nella fila 3.
In caso di smontaggio del sedile (o della panchetta) fuori dal veicolo, conser varlo in un luogo pulito, in modo da evitare l'ingresso di corpi estranei nei meccanismi.
Il sedile (o la panchetta) è realizzato per essere utilizzato solo nel veicolo. È dotato di meccanismi il cui funzionamento potrebbe venire compromesso da un utilizzo non consono e da colpi/cadute.
3
Ergonomia e confort

104
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

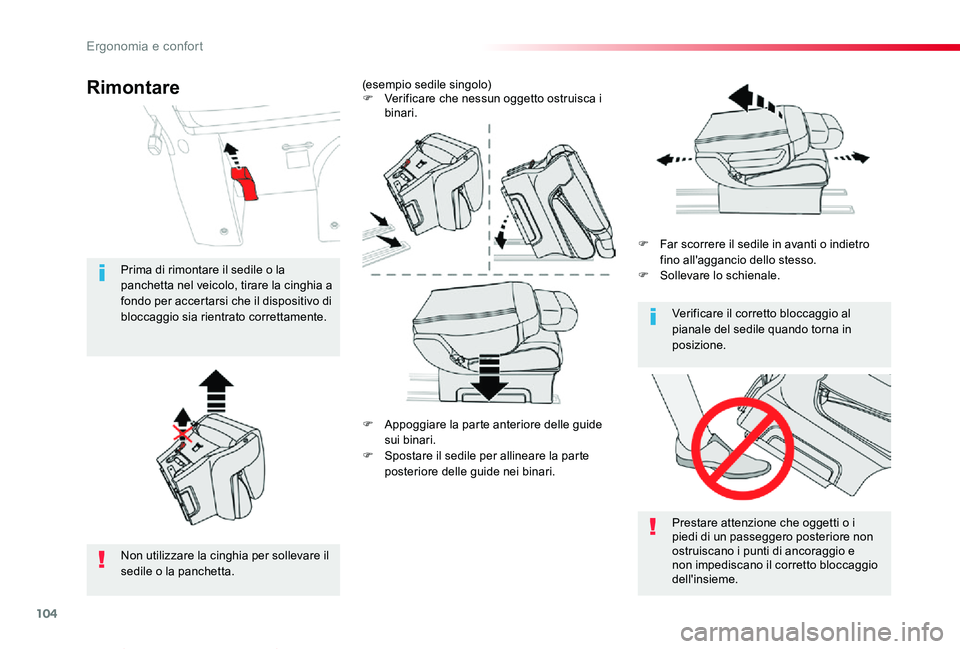

F Appoggiare la parte anteriore delle guide sui binari.
F Spostare il sedile per allineare la parte posteriore delle guide nei binari.
F Far scorrere il sedile in avanti o indietro fino all'aggancio dello stesso.F Sollevare lo schienale.
(esempio sedile singolo)F Verificare che nessun oggetto ostruisca i binari.
Prestare attenzione che oggetti o i piedi di un passeggero posteriore non ostruiscano i punti di ancoraggio e non impediscano il corretto bloccaggio dell'insieme.
Verificare il corretto bloccaggio al pianale del sedile quando torna in posizione.
Non utilizzare la cinghia per sollevare il sedile o la panchetta.
Prima di rimontare il sedile o la panchetta nel veicolo, tirare la cinghia a fondo per accertarsi che il dispositivo di bloccaggio sia rientrato correttamente.
Rimontare
Ergonomia e confort

105
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

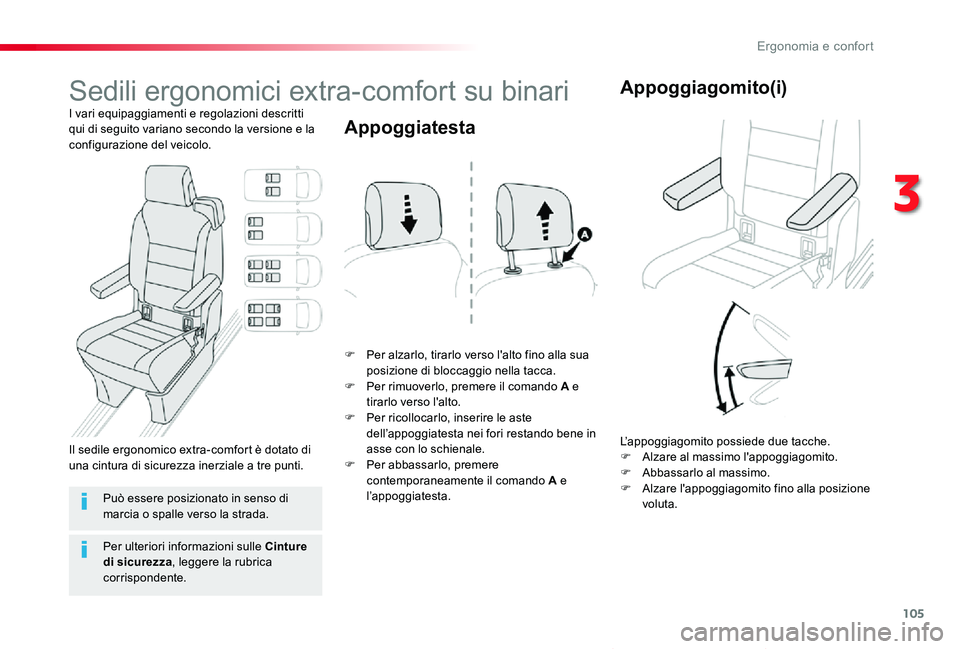

Sedili ergonomici extra-comfort su binari
I vari equipaggiamenti e regolazioni descritti qui di seguito variano secondo la versione e la configurazione del veicolo.
F Per alzarlo, tirarlo verso l'alto fino alla sua posizione di bloccaggio nella tacca.F Per rimuoverlo, premere il comando A e tirarlo verso l'alto.F Per ricollocarlo, inserire le aste dell’appoggiatesta nei fori restando bene in asse con lo schienale.F Per abbassarlo, premere contemporaneamente il comando A e l’appoggiatesta.
Appoggiatesta
L’appoggiagomito possiede due tacche.F Alzare al massimo l'appoggiagomito.F Abbassarlo al massimo.F Alzare l'appoggiagomito fino alla posizione voluta.
Appoggiagomito(i)
Può essere posizionato in senso di marcia o spalle verso la strada.
Il sedile ergonomico extra-comfort è dotato di una cintura di sicurezza inerziale a tre punti.
Per ulteriori informazioni sulle Cinture di sicurezza, leggere la rubrica corrispondente.
3
Ergonomia e confort

106
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

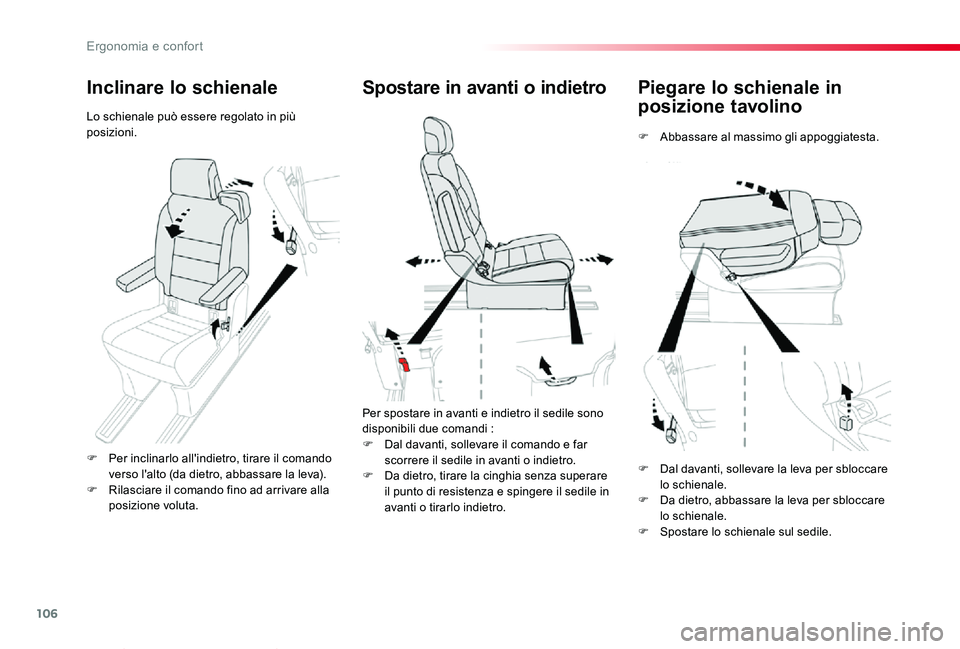

Piegare lo schienale in
posizione tavolino
F Abbassare al massimo gli appoggiatesta.
Spostare in avanti o indietro
Per spostare in avanti e indietro il sedile sono disponibili due comandi :
F Dal davanti, sollevare il comando e far scorrere il sedile in avanti o indietro.F Da dietro, tirare la cinghia senza superare il punto di resistenza e spingere il sedile in avanti o tirarlo indietro.
Inclinare lo schienale
Lo schienale può essere regolato in più posizioni.
F Per inclinarlo all'indietro, tirare il comando verso l'alto (da dietro, abbassare la leva).F Rilasciare il comando fino ad arrivare alla posizione voluta.
F Dal davanti, sollevare la leva per sbloccare lo schienale.F Da dietro, abbassare la leva per sbloccare lo schienale.F Spostare lo schienale sul sedile.
Ergonomia e confort

107
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
Smontaggio
F Spostare in avanti il sedile per accedere alla cinghia.F Piegare lo schienale in posizione tavolino.
Non utilizzare la cinghia per sollevare il sedile.Non utilizzare la cinghia per sollevare il sedile.
Prima di rimontare il sedile nel veicolo, tirare a fondo la cinghia per accertarsi che il dispositivo di bloccaggio sia rientrato.
F Da dietro, tirare la cinghia superando il punto di resistenza per liberare gli agganci e far spostare il sedile in avanti per posizionarlo in verticale.F Estrarre il sedile dalla porta laterale nella fila 2 o da dietro nella fila 3.
RimontaggioIn caso di smontaggio dei sedili, conser varli in un luogo pulito, in modo da evitare l'ingresso di corpi estranei nei meccanismi.
I sedili sono realizzati per essere utilizzati solo nel veicolo. Sono dotati di meccanismi il cui funzionamento
potrebbe venire compromesso da un utilizzo non consono e da colpi/cadute.
3
Ergonomia e confort

108
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

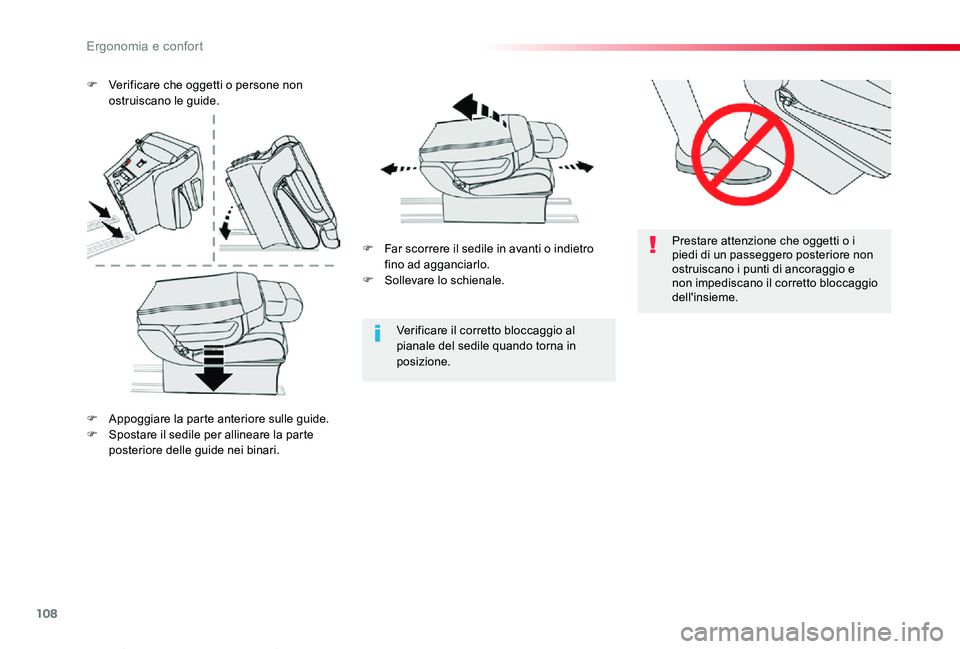

Prestare attenzione che oggetti o i piedi di un passeggero posteriore non ostruiscano i punti di ancoraggio e non impediscano il corretto bloccaggio dell'insieme.
Verificare il corretto bloccaggio al pianale del sedile quando torna in posizione.
F Far scorrere il sedile in avanti o indietro fino ad agganciarlo.F Sollevare lo schienale.
F Verificare che oggetti o persone non ostruiscano le guide.
F Appoggiare la parte anteriore sulle guide.F Spostare il sedile per allineare la parte posteriore delle guide nei binari.
Ergonomia e confort

109
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

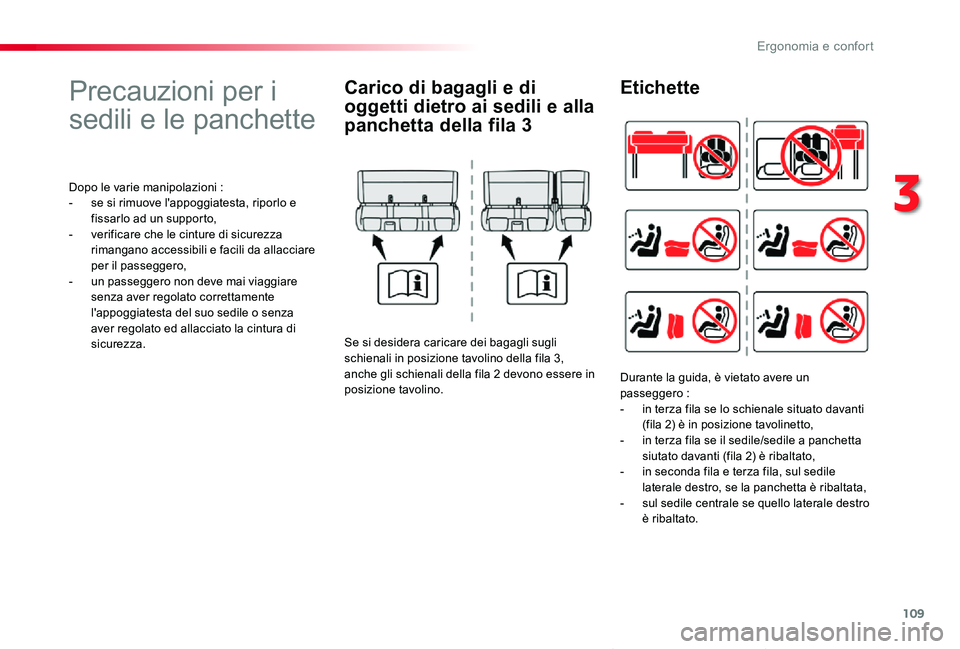

Precauzioni per i
sedili e le panchette
Dopo le varie manipolazioni :- se si rimuove l'appoggiatesta, riporlo e fissarlo ad un supporto,- verificare che le cinture di sicurezza rimangano accessibili e facili da allacciare per il passeggero,- un passeggero non deve mai viaggiare senza aver regolato correttamente l'appoggiatesta del suo sedile o senza aver regolato ed allacciato la cintura di sicurezza.
Carico di bagagli e di
oggetti dietro ai sedili e alla
panchetta della fila 3
Se si desidera caricare dei bagagli sugli schienali in posizione tavolino della fila 3, anche gli schienali della fila 2 devono essere in posizione tavolino.
Etichette
Durante la guida, è vietato avere un passeggero :- in terza fila se lo schienale situato davanti (fila 2) è in posizione tavolinetto,- in terza fila se il sedile/sedile a panchetta siutato davanti (fila 2) è ribaltato,- in seconda fila e terza fila, sul sedile laterale destro, se la panchetta è ribaltata,- sul sedile centrale se quello laterale destro è ribaltato.
3
Ergonomia e confort

110
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019

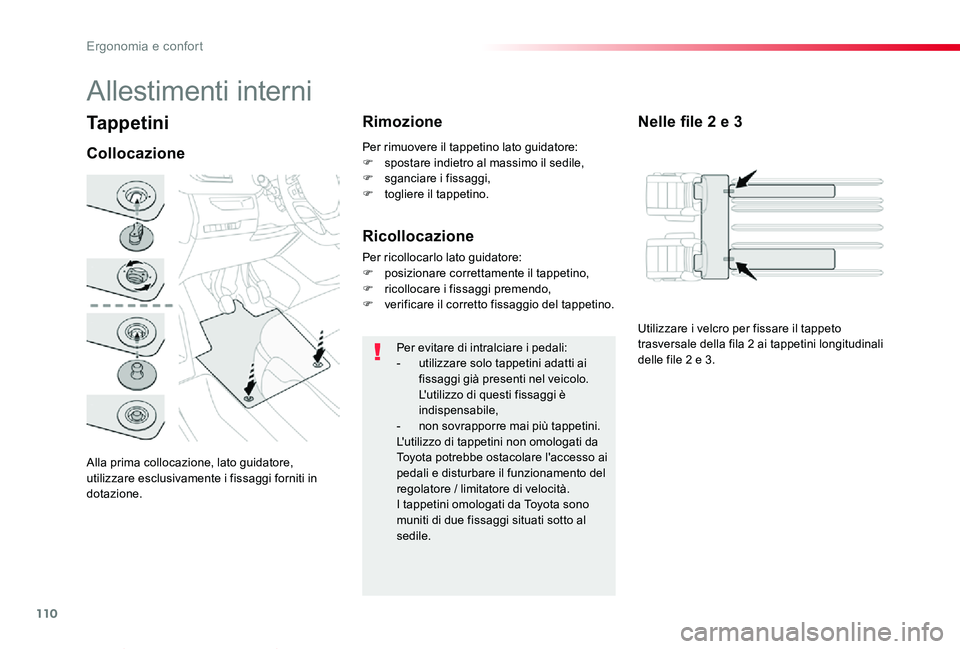

Tappetini
Alla prima collocazione, lato guidatore, utilizzare esclusivamente i fissaggi forniti in dotazione.
Collocazione
Rimozione
Per evitare di intralciare i pedali:- utilizzare solo tappetini adatti ai fissaggi già presenti nel veicolo. L'utilizzo di questi fissaggi è indispensabile,- non sovrapporre mai più tappetini.L'utilizzo di tappetini non omologati da Toyota potrebbe ostacolare l'accesso ai pedali e disturbare il funzionamento del regolatore / limitatore di velocità.I tappetini omologati da Toyota sono muniti di due fissaggi situati sotto al sedile.
Per rimuovere il tappetino lato guidatore:F spostare indietro al massimo il sedile,F sganciare i fissaggi,F togliere il tappetino.
Allestimenti interni
Nelle file 2 e 3
Ricollocazione
Per ricollocarlo lato guidatore:F posizionare correttamente il tappetino,F ricollocare i fissaggi premendo,F verificare il corretto fissaggio del tappetino.
Utilizzare i velcro per fissare il tappeto trasversale della fila 2 ai tappetini longitudinali delle file 2 e 3.
Ergonomia e confort
