sensor TOYOTA PROACE VERSO 2021 Kasutusjuhend (in Estonian)

3
Sisukord
Sõiduvalits (elektrisõiduk) 165Sõidurežiimi (elektrisõiduk) 166Stop & Start 167Madala rehvirõhu andursüsteem 169Juhtimise ja manööverdamise abisüsteemid – üldsoovitused 171Esiklaasinäidik 173Kiiruse mällu salvestamine 174Kiirusepiirangute tuvastus ja soovitamine 175Kiiruspiirik 177Kiirushoidik – erisoovitusi 179Kiirushoidik 180Adaptiivne kiirushoidik 182Active Safety Brake koos funktsiooniga Kokkupõrkeohu hoiatus ja intelligentse hädapidurdusabiga 186Sõidurajalt kõrvalekaldumise hoiatussüsteem 188Tähelepanuvõime jälgimine 189Pimealade jälgimissüsteem 191Parkimissensorid 192VisioPark Light 194Vaade taha ülalt 195
7Praktiline teaveKütuste sobivus 198Tankimine 198Vale kütuse tankimise vältimine (diisel) 200Laadimissüsteem (elektrisõiduk) 200Sõiduaku laadimine (elektrisõiduk) 208Energiasäästu režiim 212Lumeketid 212Haakeseadis 213Katusetalad/katuseraam 214Kapott 215
Mootoriruum 216Vedelikutasemete kontrollimine 217Kiiruse kontrollimine 220AdBlue® (diiselmootor) 222Vabakäik 224Nõuandeid hoolduse ja korrashoiu kohta 226
8Tehnilise rikke korralOhukolmnurk 229Kütuse lõppemine (diiselmootor) 229Tööriistakast 230Ajutine rehviparanduskomplekt 231Varuratas 235Lambi vahetamine 240Kaitsme vahetamine 24512 V aku/tarvikuaku. 248Pukseerimine 252
9Tehnilised andmedMootori tehnilised andmed ja veetavad koormused 254Diislid 255Elektrimootor 259Mõõtmed 261Identimistähised 264
10Bluetooth® helisüsteemEsimesed sammud 265Roolil olevad nupud/hoovad 266Menüüd 267Raadio 267DAB-raadio (Digital Audio Broadcasting) 269Meedia 270Telefon 273Küsimused ja vastused 276
11TOYOTA Pro TouchEsimesed sammud 278Roolil olevad nupud/hoovad 279Menüüd 280Rakendused 282Raadio 282DAB-raadio (Digital Audio Broadcasting) 284Meedia 285Telefon 286Sätted 289Küsimused ja vastused 291
12 TOYOTA Pro Touch koos navisüsteemigaEsimesed sammud 293Roolil olevad nupud/hoovad 294Menüüd 295Häälkäsklused 296Navigeerimine 300Ühendusega navigeerimine 302Rakendused 305Raadio 308DAB-raadio (Digital Audio Broadcasting) 309Meedia 310Telefon 3 11Sätted 314Küsimused ja vastused 317
 ■Tähestikuline register

5
Ülevaade
4.Kiirushoidik/kiiruspiiraja/Adaptiivne kiirushoidik
5.Mõõdikupaneeli kuvarežiimi valikuratas
6.Häälesünteesi nuppHelitugevuse seadmine
7.Helisüsteemi sätete nupud
Keskmine juhtimisriba


1.Sisemine ukselukkude lüliti
2.Vasakpoolne elektriline liuguks
3.Elektriline lapselukk
4.Parempoolne elektriline liuguks
5.Kabiini/kaubaruumi valimine
6.Ohutuled
7.DSC/ASR-süsteem
8.Madala rehvirõhu tuvastus
9.Stop & Start (diisel)
Külgmine juhtimisriba


1.Toyota Traction Select
2.Esiklaasinäidik
3.Parkimissensorid
4.Lisakütte-/ventilatsioonisüsteem (diisel)
5.Alarmseade
6.Esitulede valgusvihu kõrguse reguleerimine
7.Sõidurajalt kõrvalekaldumise hoiatussüsteem
8.Pimealade jälgimissüsteem
9.Automaatne esitulede ümberlülitus
Elektrimootor

1.Laadimispesad
2.Sõiduaku
3.Tarvikuaku
4.Pardalaadur
5.Elektrimootor
6.Laadimiskaabel
Laadimispesad 1 võimaldavad laadimist 3 järgmisel viisil.– Laadimine olmevõrgust režiimil 2, kasutades olmepistikupesa ja vastavat laadimiskaablit 6.– Kiirlaadimine režiimil 3, kasutades kiirlaadurit (seinale paigaldatud).– Ülikiirlaadimine režiimil 4, kasutades avalikku laadimisjaama.400 V sõiduaku 2 põhineb liitiumioontehnikal. Sellesse akusse salvestatud energiat kasutatakse elektrimootori, kliimaseadme ja kütte käitamiseks. Aku energiavaru jaoks on

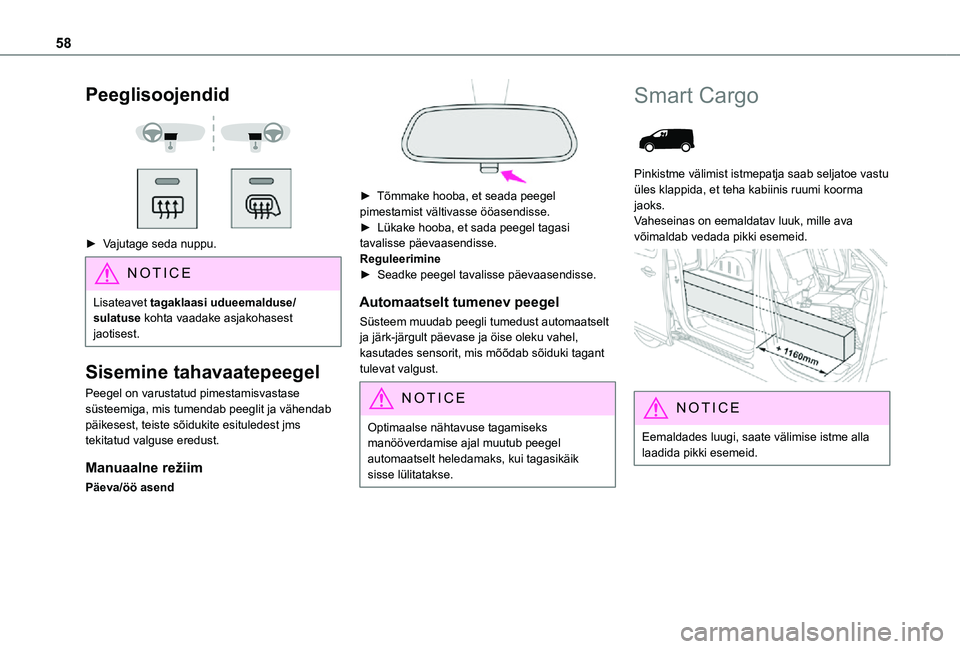

58
Peeglisoojendid


► Vajutage seda nuppu.
NOTIC E
Lisateavet tagaklaasi udueemalduse/sulatuse kohta vaadake asjakohasest jaotisest.
Sisemine tahavaatepeegel
Peegel on varustatud pimestamisvastase süsteemiga, mis tumendab peeglit ja vähendab päikesest, teiste sõidukite esituledest jms tekitatud valguse eredust.
Manuaalne režiim
Päeva/öö asend

► Tõmmake hooba, et seada peegel pimestamist vältivasse ööasendisse.► Lükake hooba, et sada peegel tagasi tavalisse päevaasendisse.Reguleerimine► Seadke peegel tavalisse päevaasendisse.
Automaatselt tumenev peegel
Süsteem muudab peegli tumedust automaatselt ja järk-järgult päevase ja öise oleku vahel, kasutades sensorit, mis mõõdab sõiduki tagant tulevat valgust.
NOTIC E
Optimaalse nähtavuse tagamiseks manööverdamise ajal muutub peegel automaatselt heledamaks, kui tagasikäik sisse lülitatakse.
Smart Cargo

Pinkistme välimist istmepatja saab seljatoe vastu üles klappida, et teha kabiinis ruumi koorma jaoks. Vaheseinas on eemaldatav luuk, mille ava võimaldab vedada pikki esemeid.

NOTIC E
Eemaldades luugi, saate välimise istme alla laadida pikki esemeid.

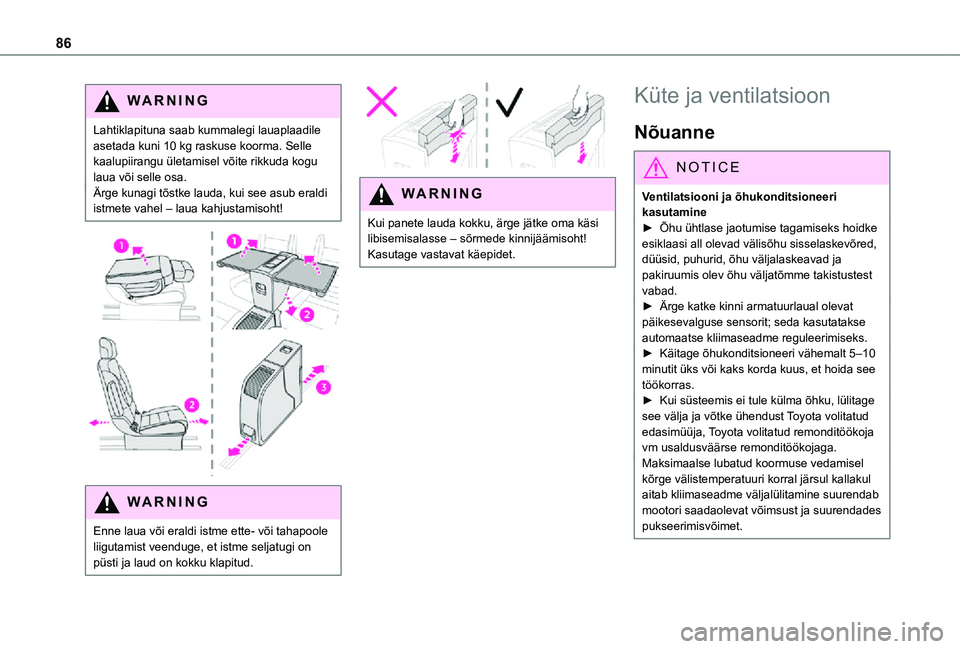

86
WARNI NG
Lahtiklapituna saab kummalegi lauaplaadile asetada kuni 10 kg raskuse koorma. Selle kaalupiirangu ületamisel võite rikkuda kogu laua või selle osa.Ärge kunagi tõstke lauda, kui see asub eraldi istmete vahel – laua kahjustamisoht!


WARNI NG
Enne laua või eraldi istme ette- või tahapoole liigutamist veenduge, et istme seljatugi on püsti ja laud on kokku klapitud.


WARNI NG
Kui panete lauda kokku, ärge jätke oma käsi libisemisalasse – sõrmede kinnijäämisoht!
Kasutage vastavat käepidet.
Küte ja ventilatsioon
Nõuanne
NOTIC E
Ventilatsiooni ja õhukonditsioneeri kasutamine► Õhu ühtlase jaotumise tagamiseks hoidke
esiklaasi all olevad välisõhu sisselaskevõred, düüsid, puhurid, õhu väljalaskeavad ja pakiruumis olev õhu väljatõmme takistustest vabad.► Ärge katke kinni armatuurlaual olevat päikesevalguse sensorit; seda kasutatakse automaatse kliimaseadme reguleerimiseks.► Käitage õhukonditsioneeri vähemalt 5–10 minutit üks või kaks korda kuus, et hoida see töökorras.► Kui süsteemis ei tule külma õhku, lülitage see välja ja võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.Maksimaalse lubatud koormuse vedamisel kõrge välistemperatuuri korral järsul kallakul aitab kliimaseadme väljalülitamine suurendab mootori saadaolevat võimsust ja suurendades pukseerimisvõimet.

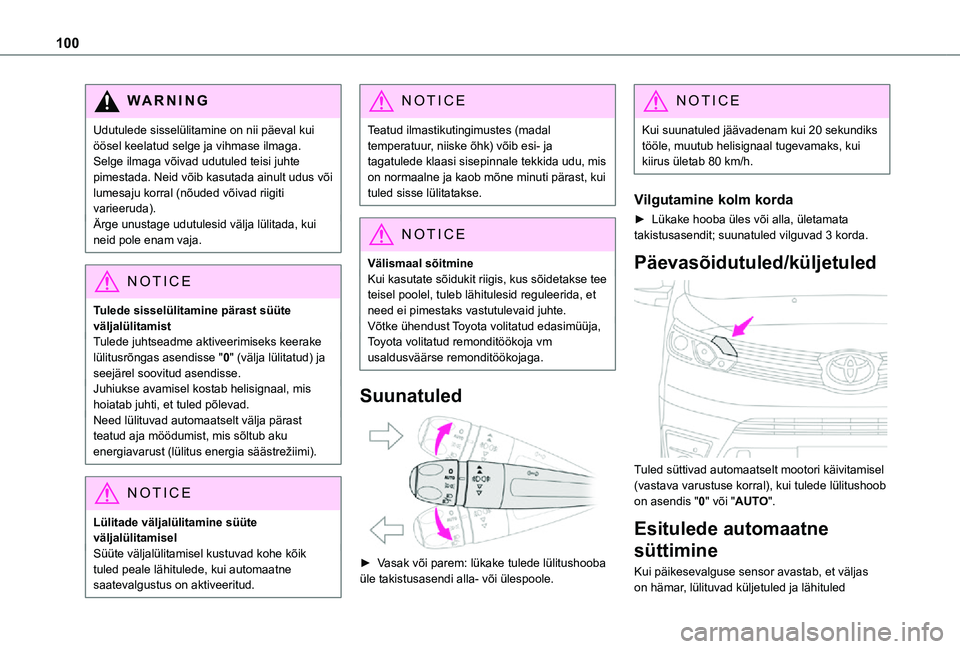

100
WARNI NG
Udutulede sisselülitamine on nii päeval kui öösel keelatud selge ja vihmase ilmaga. Selge ilmaga võivad udutuled teisi juhte pimestada. Neid võib kasutada ainult udus või lumesaju korral (nõuded võivad riigiti varieeruda).Ärge unustage udutulesid välja lülitada, kui neid pole enam vaja.
NOTIC E
Tulede sisselülitamine pärast süüte väljalülitamistTulede juhtseadme aktiveerimiseks keerake lülitusrõngas asendisse "0" (välja lülitatud) ja seejärel soovitud asendisse.Juhiukse avamisel kostab helisignaal, mis hoiatab juhti, et tuled põlevad.Need lülituvad automaatselt välja pärast teatud aja möödumist, mis sõltub aku
energiavarust (lülitus energia säästrežiimi).
NOTIC E
Lülitade väljalülitamine süüte väljalülitamiselSüüte väljalülitamisel kustuvad kohe kõik tuled peale lähitulede, kui automaatne saatevalgustus on aktiveeritud.
NOTIC E
Teatud ilmastikutingimustes (madal temperatuur, niiske õhk) võib esi- ja tagatulede klaasi sisepinnale tekkida udu, mis on normaalne ja kaob mõne minuti pärast, kui tuled sisse lülitatakse.
NOTIC E
Välismaal sõitmineKui kasutate sõidukit riigis, kus sõidetakse tee teisel poolel, tuleb lähitulesid reguleerida, et need ei pimestaks vastutulevaid juhte.Võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
Suunatuled

► Vasak või parem: lükake tulede lülitushooba üle takistusasendi alla- või ülespoole.
NOTIC E
Kui suunatuled jäävadenam kui 20 sekundiks tööle, muutub helisignaal tugevamaks, kui kiirus ületab 80 km/h.
Vilgutamine kolm korda
► Lükake hooba üles või alla, ületamata takistusasendit; suunatuled vilguvad 3 korda.
Päevasõidutuled/küljetuled

Tuled süttivad automaatselt mootori käivitamisel (vastava varustuse korral), kui tulede lülitushoob on asendis "0" või "AUTO".
Esitulede automaatne
süttimine
Kui päikesevalguse sensor avastab, et väljas on hämar, lülituvad küljetuled ja lähituled

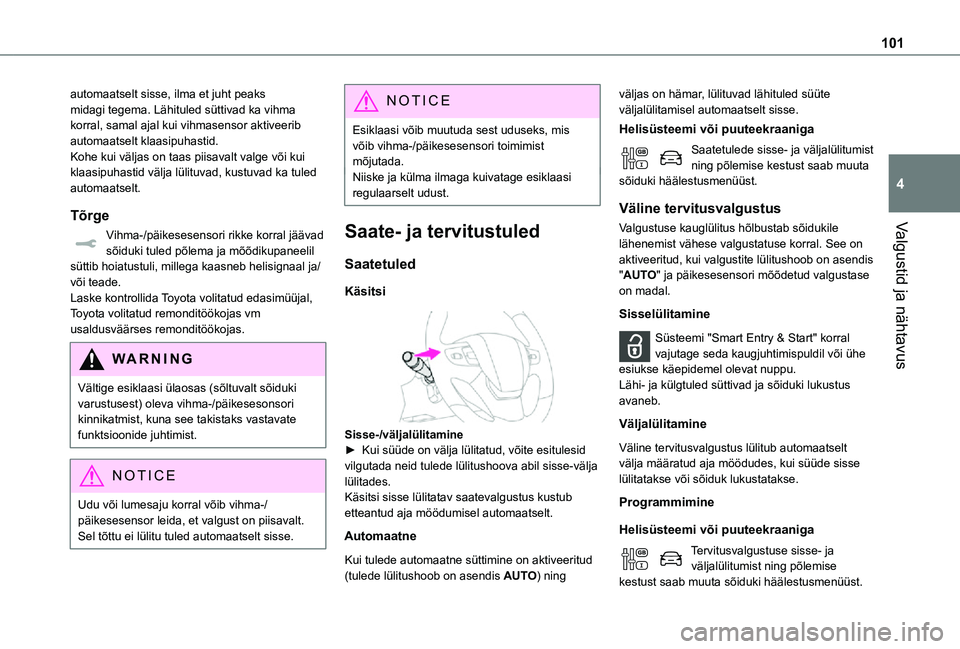

101
Valgustid ja nähtavus
4
automaatselt sisse, ilma et juht peaks midagi tegema. Lähituled süttivad ka vihma korral, samal ajal kui vihmasensor aktiveerib automaatselt klaasipuhastid.Kohe kui väljas on taas piisavalt valge või kui klaasipuhastid välja lülituvad, kustuvad ka tuled automaatselt.
Tõrge
Vihma-/päikesesensori rikke korral jäävad sõiduki tuled põlema ja mõõdikupaneelil süttib hoiatustuli, millega kaasneb helisignaal ja/või teade.Laske kontrollida Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.
WARNI NG
Vältige esiklaasi ülaosas (sõltuvalt sõiduki varustusest) oleva vihma-/päikesesonsori kinnikatmist, kuna see takistaks vastavate funktsioonide juhtimist.
NOTIC E
Udu või lumesaju korral võib vihma-/päikesesensor leida, et valgust on piisavalt. Sel tõttu ei lülitu tuled automaatselt sisse.
NOTIC E
Esiklaasi võib muutuda sest uduseks, mis võib vihma-/päikesesensori toimimist mõjutada.Niiske ja külma ilmaga kuivatage esiklaasi regulaarselt udust.
Saate- ja tervitustuled
Saatetuled
Käsitsi


Sisse-/väljalülitamine► Kui süüde on välja lülitatud, võite esitulesid vilgutada neid tulede lülitushoova abil sisse-välja lülitades.Käsitsi sisse lülitatav saatevalgustus kustub etteantud aja möödumisel automaatselt.
Automaatne
Kui tulede automaatne süttimine on aktiveeritud (tulede lülitushoob on asendis AUTO) ning
väljas on hämar, lülituvad lähituled süüte väljalülitamisel automaatselt sisse.
Helisüsteemi või puuteekraaniga
Saatetulede sisse- ja väljalülitumist ning põlemise kestust saab muuta sõiduki häälestusmenüüst.
Väline tervitusvalgustus
Valgustuse kauglülitus hõlbustab sõidukile lähenemist vähese valgustatuse korral. See on aktiveeritud, kui valgustite lülitushoob on asendis "AUTO" ja päikesesensori mõõdetud valgustase on madal.
Sisselülitamine
Süsteemi "Smart Entry & Start" korral vajutage seda kaugjuhtimispuldil või ühe esiukse käepidemel olevat nuppu.Lähi- ja külgtuled süttivad ja sõiduki lukustus avaneb.
Väljalülitamine
Väline tervitusvalgustus lülitub automaatselt välja määratud aja möödudes, kui süüde sisse lülitatakse või sõiduk lukustatakse.
Programmimine
Helisüsteemi või puuteekraaniga
Tervitusvalgustuse sisse- ja väljalülitumist ning põlemise kestust saab muuta sõiduki häälestusmenüüst.

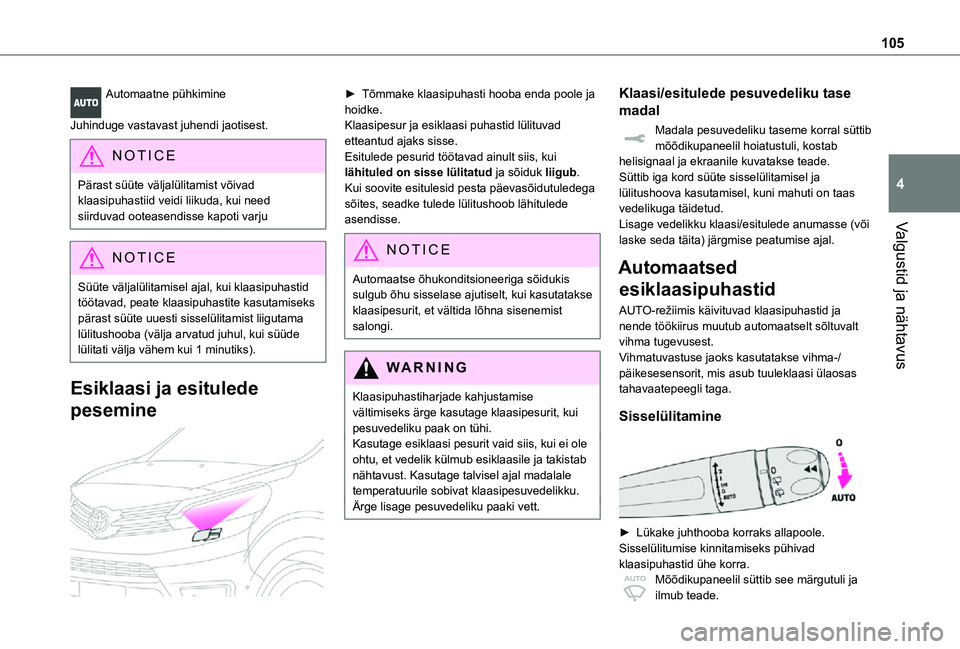

105
Valgustid ja nähtavus
4
Automaatne pühkimine
Juhinduge vastavast juhendi jaotisest.
NOTIC E
Pärast süüte väljalülitamist võivad klaasipuhastiid veidi liikuda, kui need siirduvad ooteasendisse kapoti varju
NOTIC E
Süüte väljalülitamisel ajal, kui klaasipuhastid töötavad, peate klaasipuhastite kasutamiseks pärast süüte uuesti sisselülitamist liigutama lülitushooba (välja arvatud juhul, kui süüde lülitati välja vähem kui 1 minutiks).
Esiklaasi ja esitulede
pesemine

► Tõmmake klaasipuhasti hooba enda poole ja hoidke.Klaasipesur ja esiklaasi puhastid lülituvad etteantud ajaks sisse.Esitulede pesurid töötavad ainult siis, kui lähituled on sisse lülitatud ja sõiduk liigub.Kui soovite esitulesid pesta päevasõidutuledega sõites, seadke tulede lülitushoob lähitulede asendisse.
NOTIC E
Automaatse õhukonditsioneeriga sõidukis sulgub õhu sisselase ajutiselt, kui kasutatakse klaasipesurit, et vältida lõhna sisenemist salongi.
WARNI NG
Klaasipuhastiharjade kahjustamise vältimiseks ärge kasutage klaasipesurit, kui pesuvedeliku paak on tühi.Kasutage esiklaasi pesurit vaid siis, kui ei ole
ohtu, et vedelik külmub esiklaasile ja takistab nähtavust. Kasutage talvisel ajal madalale temperatuurile sobivat klaasipesuvedelikku.Ärge lisage pesuvedeliku paaki vett.
Klaasi/esitulede pesuvedeliku tase
madal
Madala pesuvedeliku taseme korral süttib mõõdikupaneelil hoiatustuli, kostab helisignaal ja ekraanile kuvatakse teade.Süttib iga kord süüte sisselülitamisel ja lülitushoova kasutamisel, kuni mahuti on taas vedelikuga täidetud.Lisage vedelikku klaasi/esitulede anumasse (või laske seda täita) järgmise peatumise ajal.
Automaatsed
esiklaasipuhastid
AUTO-režiimis käivituvad klaasipuhastid ja nende töökiirus muutub automaatselt sõltuvalt vihma tugevusest.Vihmatuvastuse jaoks kasutatakse vihma-/päikesesensorit, mis asub tuuleklaasi ülaosas tahavaatepeegli taga.
Sisselülitamine

► Lükake juhthooba korraks allapoole.Sisselülitumise kinnitamiseks pühivad klaasipuhastid ühe korra.Mõõdikupaneelil süttib see märgutuli ja ilmub teade.

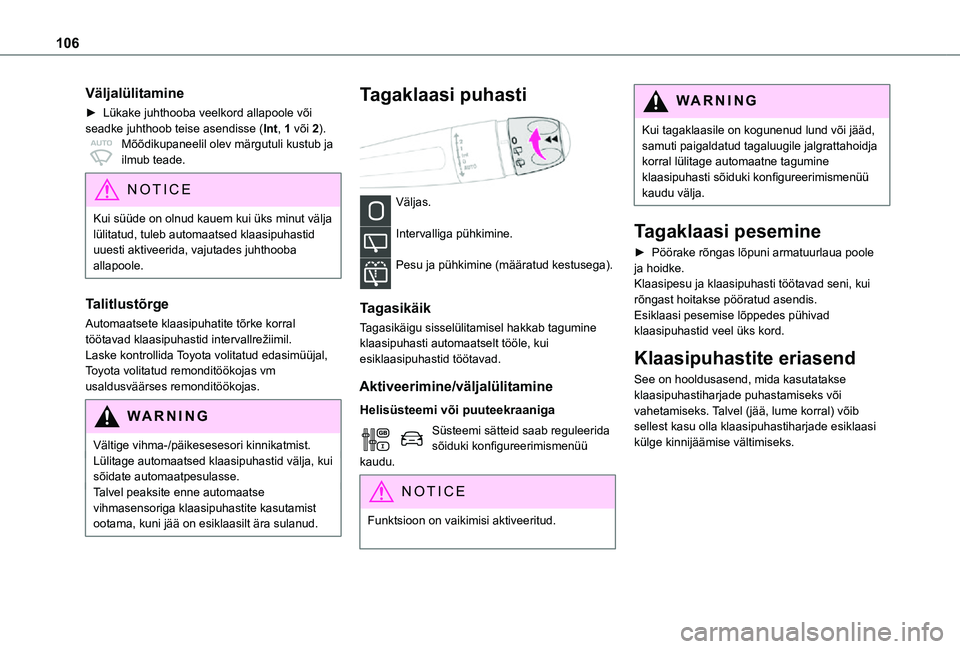

106
Väljalülitamine
► Lükake juhthooba veelkord allapoole või seadke juhthoob teise asendisse (Int, 1 või 2).Mõõdikupaneelil olev märgutuli kustub ja ilmub teade.
NOTIC E
Kui süüde on olnud kauem kui üks minut välja lülitatud, tuleb automaatsed klaasipuhastid
uuesti aktiveerida, vajutades juhthooba allapoole.
Talitlustõrge
Automaatsete klaasipuhatite tõrke korral töötavad klaasipuhastid intervallrežiimil.Laske kontrollida Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.
WARNI NG
Vältige vihma-/päikesesesori kinnikatmist.Lülitage automaatsed klaasipuhastid välja, kui sõidate automaatpesulasse.Talvel peaksite enne automaatse vihmasensoriga klaasipuhastite kasutamist ootama, kuni jää on esiklaasilt ära sulanud.
Tagaklaasi puhasti

Väljas.
Intervalliga pühkimine.
Pesu ja pühkimine (määratud kestusega).
Tagasikäik
Tagasikäigu sisselülitamisel hakkab tagumine klaasipuhasti automaatselt tööle, kui esiklaasipuhastid töötavad.
Aktiveerimine/väljalülitamine
Helisüsteemi või puuteekraaniga
Süsteemi sätteid saab reguleerida sõiduki konfigureerimismenüü kaudu.
NOTIC E
Funktsioon on vaikimisi aktiveeritud.
WARNI NG
Kui tagaklaasile on kogunenud lund või jääd, samuti paigaldatud tagaluugile jalgrattahoidja korral lülitage automaatne tagumine klaasipuhasti sõiduki konfigureerimismenüü kaudu välja.
Tagaklaasi pesemine
► Pöörake rõngas lõpuni armatuurlaua poole ja hoidke.Klaasipesu ja klaasipuhasti töötavad seni, kui rõngast hoitakse pööratud asendis.Esiklaasi pesemise lõppedes pühivad klaasipuhastid veel üks kord.
Klaasipuhastite eriasend
See on hooldusasend, mida kasutatakse klaasipuhastiharjade puhastamiseks või vahetamiseks. Talvel (jää, lume korral) võib sellest kasu olla klaasipuhastiharjade esiklaasi külge kinnijäämise vältimiseks.

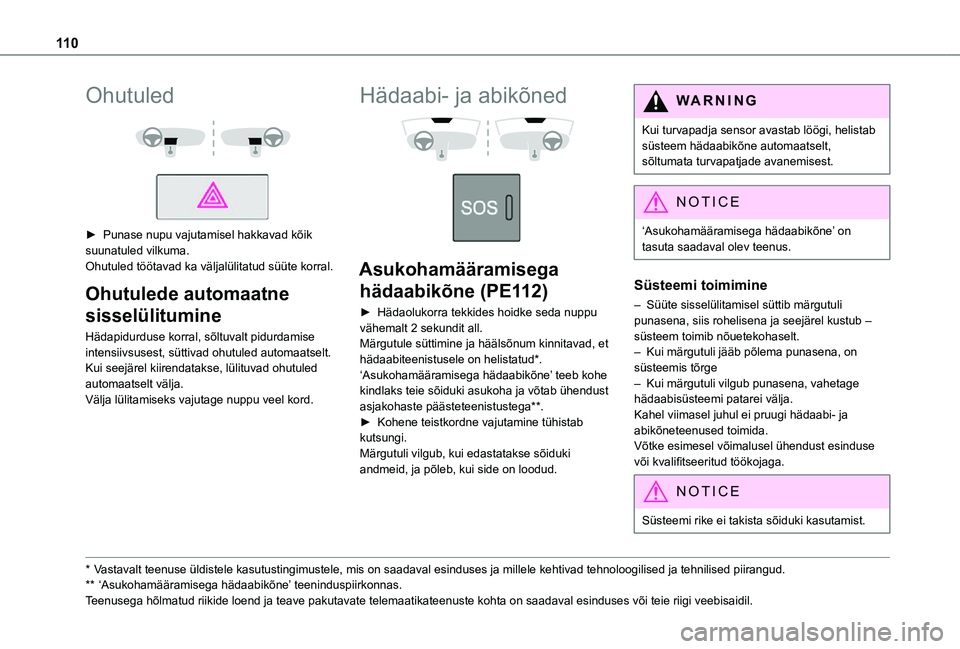

11 0
Ohutuled


► Punase nupu vajutamisel hakkavad kõik suunatuled vilkuma.Ohutuled töötavad ka väljalülitatud süüte korral.
Ohutulede automaatne
sisselülitumine
Hädapidurduse korral, sõltuvalt pidurdamise intensiivsusest, süttivad ohutuled automaatselt. Kui seejärel kiirendatakse, lülituvad ohutuled automaatselt välja.Välja lülitamiseks vajutage nuppu veel kord.
* Vastavalt teenuse üldistele kasutustingimustele, mis on saadaval esinduses ja millele \
kehtivad tehnoloogilised ja tehnilised piirangud.
** ‘Asukohamääramisega hädaabikõne’ teeninduspiirkonnas.
Teenusega hõlmatud riikide loend ja teave pakutavate telemaatikateenus\
te kohta on saadaval esinduses või teie riigi veebisaidil.
Hädaabi- ja abikõned


Asukohamääramisega
hädaabikõne (PE112)
► Hädaolukorra tekkides hoidke seda nuppu vähemalt 2 sekundit all.Märgutule süttimine ja häälsõnum kinnitavad, et hädaabiteenistusele on helistatud*.‘Asukohamääramisega hädaabikõne’ teeb kohe kindlaks teie sõiduki asukoha ja võtab ühendust asjakohaste päästeteenistustega**.► Kohene teistkordne vajutamine tühistab kutsungi.Märgutuli vilgub, kui edastatakse sõiduki andmeid, ja põleb, kui side on loodud.
WARNI NG
Kui turvapadja sensor avastab löögi, helistab süsteem hädaabikõne automaatselt, sõltumata turvapatjade avanemisest.
NOTIC E
‘Asukohamääramisega hädaabikõne’ on
tasuta saadaval olev teenus.
Süsteemi toimimine
– Süüte sisselülitamisel süttib märgutuli punasena, siis rohelisena ja seejärel kustub – süsteem toimib nõuetekohaselt.– Kui märgutuli jääb põlema punasena, on süsteemis tõrge– Kui märgutuli vilgub punasena, vahetage hädaabisüsteemi patarei välja. Kahel viimasel juhul ei pruugi hädaabi- ja abikõneteenused toimida.Võtke esimesel võimalusel ühendust esinduse või kvalifitseeritud töökojaga.
NOTIC E
Süsteemi rike ei takista sõiduki kasutamist.

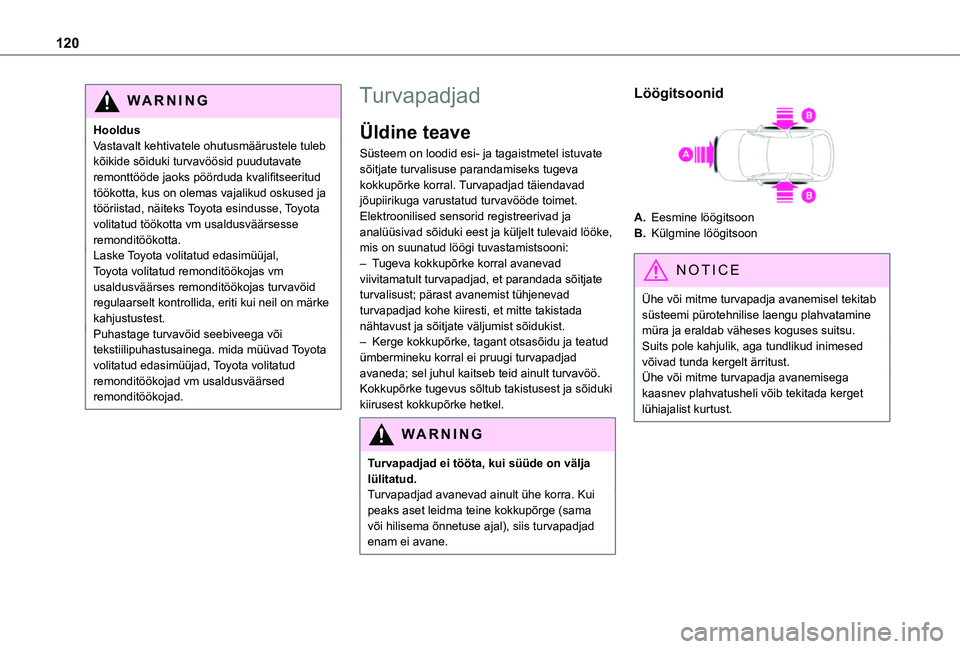

120
WARNI NG
HooldusVastavalt kehtivatele ohutusmäärustele tuleb kõikide sõiduki turvavöösid puudutavate remonttööde jaoks pöörduda kvalifitseeritud töökotta, kus on olemas vajalikud oskused ja tööriistad, näiteks Toyota esindusse, Toyota volitatud töökotta vm usaldusväärsesse remonditöökotta.Laske Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas turvavöid regulaarselt kontrollida, eriti kui neil on märke kahjustustest.Puhastage turvavöid seebiveega või tekstiilipuhastusainega. mida müüvad Toyota volitatud edasimüüjad, Toyota volitatud remonditöökojad vm usaldusväärsed remonditöökojad.
Turvapadjad
Üldine teave
Süsteem on loodid esi- ja tagaistmetel istuvate sõitjate turvalisuse parandamiseks tugeva kokkupõrke korral. Turvapadjad täiendavad jõupiirikuga varustatud turvavööde toimet.Elektroonilised sensorid registreerivad ja analüüsivad sõiduki eest ja küljelt tulevaid lööke, mis on suunatud löögi tuvastamistsooni:– Tugeva kokkupõrke korral avanevad viivitamatult turvapadjad, et parandada sõitjate turvalisust; pärast avanemist tühjenevad turvapadjad kohe kiiresti, et mitte takistada nähtavust ja sõitjate väljumist sõidukist.– Kerge kokkupõrke, tagant otsasõidu ja teatud ümbermineku korral ei pruugi turvapadjad avaneda; sel juhul kaitseb teid ainult turvavöö.Kokkupõrke tugevus sõltub takistusest ja sõiduki kiirusest kokkupõrke hetkel.
WARNI NG
Turvapadjad ei tööta, kui süüde on välja lülitatud.Turvapadjad avanevad ainult ühe korra. Kui peaks aset leidma teine kokkupõrge (sama või hilisema õnnetuse ajal), siis turvapadjad enam ei avane.
Löögitsoonid
A.Eesmine löögitsoon
B.Külgmine löögitsoon
NOTIC E
Ühe või mitme turvapadja avanemisel tekitab süsteemi pürotehnilise laengu plahvatamine müra ja eraldab väheses koguses suitsu.Suits pole kahjulik, aga tundlikud inimesed võivad tunda kergelt ärritust.Ühe või mitme turvapadja avanemisega kaasnev plahvatusheli võib tekitada kerget lühiajalist kurtust.
