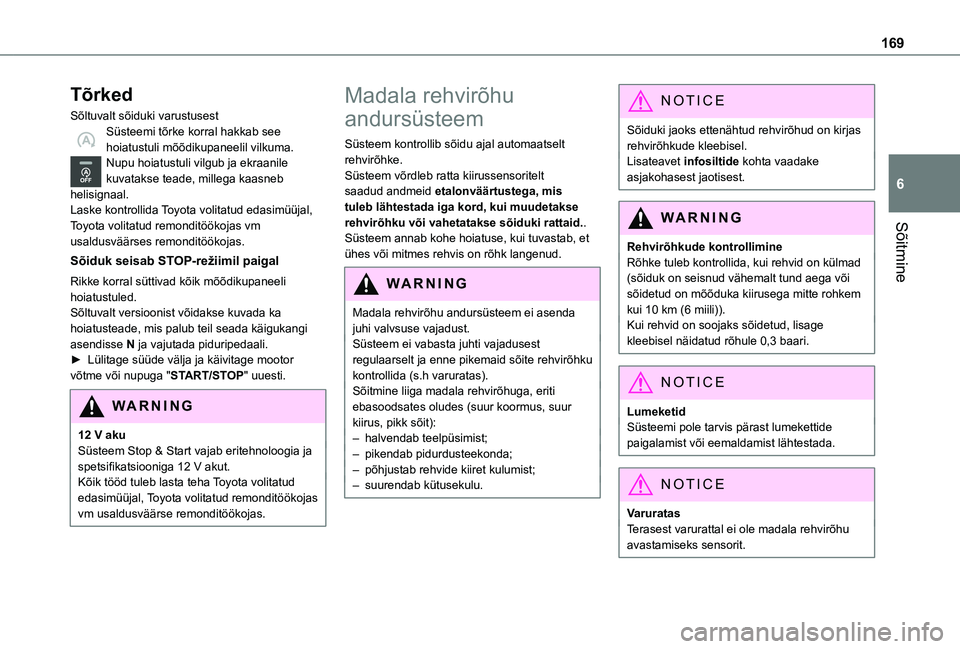

169
Sõitmine
6
Tõrked
Sõltuvalt sõiduki varustusestSüsteemi tõrke korral hakkab see hoiatustuli mõõdikupaneelil vilkuma.Nupu hoiatustuli vilgub ja ekraanile kuvatakse teade, millega kaasneb helisignaal.Laske kontrollida Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.
Sõiduk seisab STOP-režiimil paigal
Rikke korral süttivad kõik mõõdikupaneeli hoiatustuled.Sõltuvalt versioonist võidakse kuvada ka hoiatusteade, mis palub teil seada käigukangi asendisse N ja vajutada piduripedaali.► Lülitage süüde välja ja käivitage mootor võtme või nupuga "START/STOP" uuesti.
WARNI NG
12 V aku
Süsteem Stop & Start vajab eritehnoloogia ja spetsifikatsiooniga 12 V akut.Kõik tööd tuleb lasta teha Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärse remonditöökojas.
Madala rehvirõhu
andursüsteem
Süsteem kontrollib sõidu ajal automaatselt rehvirõhke.Süsteem võrdleb ratta kiirussensoritelt saadud andmeid etalonväärtustega, mis tuleb lähtestada iga kord, kui muudetakse rehvirõhku või vahetatakse sõiduki rattaid..Süsteem annab kohe hoiatuse, kui tuvastab, et ühes või mitmes rehvis on rõhk langenud.
WARNI NG
Madala rehvirõhu andursüsteem ei asenda juhi valvsuse vajadust.Süsteem ei vabasta juhti vajadusest regulaarselt ja enne pikemaid sõite rehvirõhku kontrollida (s.h varuratas).Sõitmine liiga madala rehvirõhuga, eriti ebasoodsates oludes (suur koormus, suur kiirus, pikk sõit):– halvendab teelpüsimist;– pikendab pidurdusteekonda;– põhjustab rehvide kiiret kulumist;– suurendab kütusekulu.
NOTIC E
Sõiduki jaoks ettenähtud rehvirõhud on kirjas rehvirõhkude kleebisel.Lisateavet infosiltide kohta vaadake asjakohasest jaotisest.
WARNI NG
Rehvirõhkude kontrollimineRõhke tuleb kontrollida, kui rehvid on külmad (sõiduk on seisnud vähemalt tund aega või sõidetud on mõõduka kiirusega mitte rohkem kui 10 km (6 miili)).Kui rehvid on soojaks sõidetud, lisage kleebisel näidatud rõhule 0,3 baari.
NOTIC E
LumeketidSüsteemi pole tarvis pärast lumekettide paigalamist või eemaldamist lähtestada.
NOTIC E
VaruratasTerasest varurattal ei ole madala rehvirõhu avastamiseks sensorit.

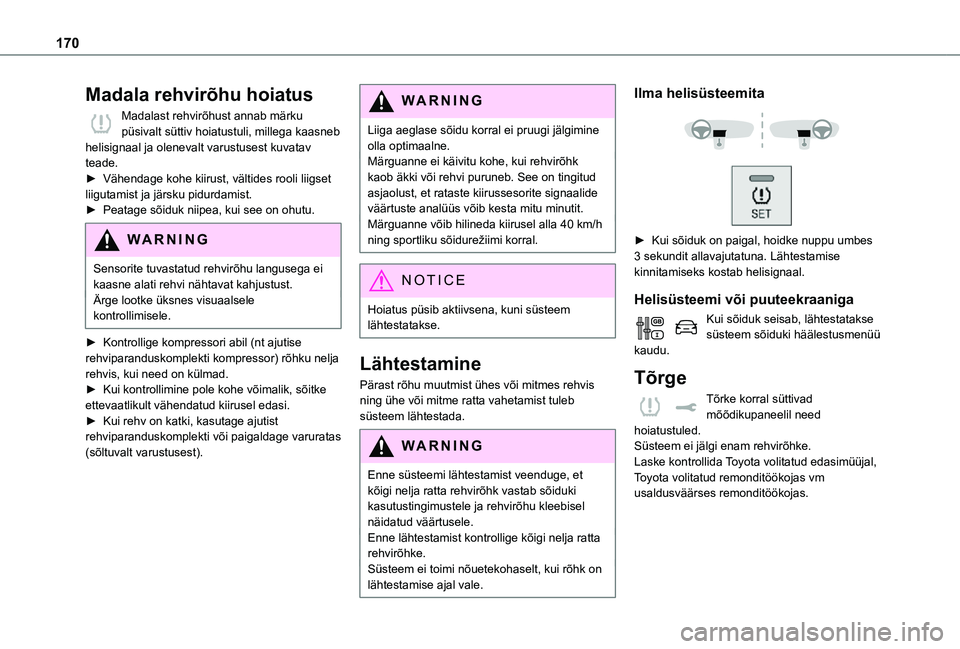

170
Madala rehvirõhu hoiatus
Madalast rehvirõhust annab märku püsivalt süttiv hoiatustuli, millega kaasneb helisignaal ja olenevalt varustusest kuvatav teade.► Vähendage kohe kiirust, vältides rooli liigset liigutamist ja järsku pidurdamist.► Peatage sõiduk niipea, kui see on ohutu.
WARNI NG
Sensorite tuvastatud rehvirõhu langusega ei kaasne alati rehvi nähtavat kahjustust.Ärge lootke üksnes visuaalsele kontrollimisele.
► Kontrollige kompressori abil (nt ajutise rehviparanduskomplekti kompressor) rõhku nelja rehvis, kui need on külmad.► Kui kontrollimine pole kohe võimalik, sõitke ettevaatlikult vähendatud kiirusel edasi.► Kui rehv on katki, kasutage ajutist rehviparanduskomplekti või paigaldage varuratas (sõltuvalt varustusest).
WARNI NG
Liiga aeglase sõidu korral ei pruugi jälgimine olla optimaalne.Märguanne ei käivitu kohe, kui rehvirõhk kaob äkki või rehvi puruneb. See on tingitud asjaolust, et rataste kiirussesorite signaalide väärtuste analüüs võib kesta mitu minutit.Märguanne võib hilineda kiirusel alla 40 km/h ning sportliku sõidurežiimi korral.
NOTIC E
Hoiatus püsib aktiivsena, kuni süsteem lähtestatakse.
Lähtestamine
Pärast rõhu muutmist ühes või mitmes rehvis ning ühe või mitme ratta vahetamist tuleb süsteem lähtestada.
WARNI NG
Enne süsteemi lähtestamist veenduge, et kõigi nelja ratta rehvirõhk vastab sõiduki kasutustingimustele ja rehvirõhu kleebisel näidatud väärtusele.Enne lähtestamist kontrollige kõigi nelja ratta
rehvirõhke.Süsteem ei toimi nõuetekohaselt, kui rõhk on lähtestamise ajal vale.
Ilma helisüsteemita


► Kui sõiduk on paigal, hoidke nuppu umbes
3 sekundit allavajutatuna. Lähtestamise kinnitamiseks kostab helisignaal.
Helisüsteemi või puuteekraaniga
Kui sõiduk seisab, lähtestatakse süsteem sõiduki häälestusmenüü kaudu.
Tõrge
Tõrke korral süttivad mõõdikupaneelil need hoiatustuled.Süsteem ei jälgi enam rehvirõhke.Laske kontrollida Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.

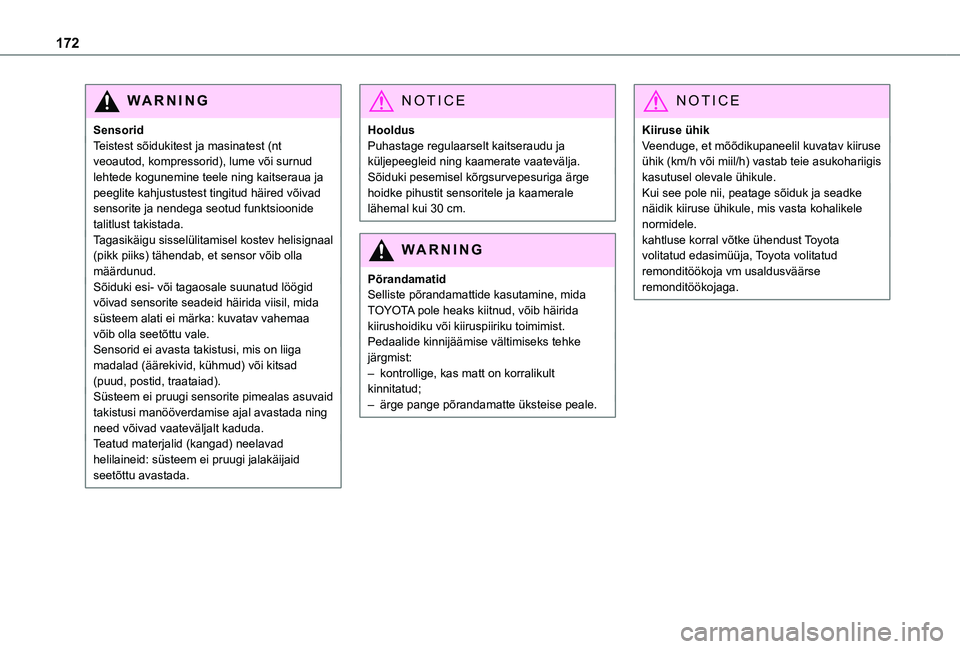

172
WARNI NG
SensoridTeistest sõidukitest ja masinatest (nt veoautod, kompressorid), lume või surnud lehtede kogunemine teele ning kaitseraua ja peeglite kahjustustest tingitud häired võivad sensorite ja nendega seotud funktsioonide talitlust takistada.Tagasikäigu sisselülitamisel kostev helisignaal (pikk piiks) tähendab, et sensor võib olla määrdunud.Sõiduki esi- või tagaosale suunatud löögid võivad sensorite seadeid häirida viisil, mida süsteem alati ei märka: kuvatav vahemaa võib olla seetõttu vale.Sensorid ei avasta takistusi, mis on liiga madalad (äärekivid, kühmud) või kitsad (puud, postid, traataiad).Süsteem ei pruugi sensorite pimealas asuvaid takistusi manööverdamise ajal avastada ning need võivad vaateväljalt kaduda.Teatud materjalid (kangad) neelavad
helilaineid: süsteem ei pruugi jalakäijaid seetõttu avastada.
NOTIC E
HooldusPuhastage regulaarselt kaitseraudu ja küljepeegleid ning kaamerate vaatevälja.Sõiduki pesemisel kõrgsurvepesuriga ärge hoidke pihustit sensoritele ja kaamerale lähemal kui 30 cm.
WARNI NG
PõrandamatidSelliste põrandamattide kasutamine, mida TOYOTA pole heaks kiitnud, võib häirida kiirushoidiku või kiiruspiiriku toimimist.Pedaalide kinnijäämise vältimiseks tehke järgmist:– kontrollige, kas matt on korralikult kinnitatud;– ärge pange põrandamatte üksteise peale.
NOTIC E
Kiiruse ühikVeenduge, et mõõdikupaneelil kuvatav kiiruse ühik (km/h või miil/h) vastab teie asukohariigis kasutusel olevale ühikule.Kui see pole nii, peatage sõiduk ja seadke näidik kiiruse ühikule, mis vasta kohalikele normidele.kahtluse korral võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.

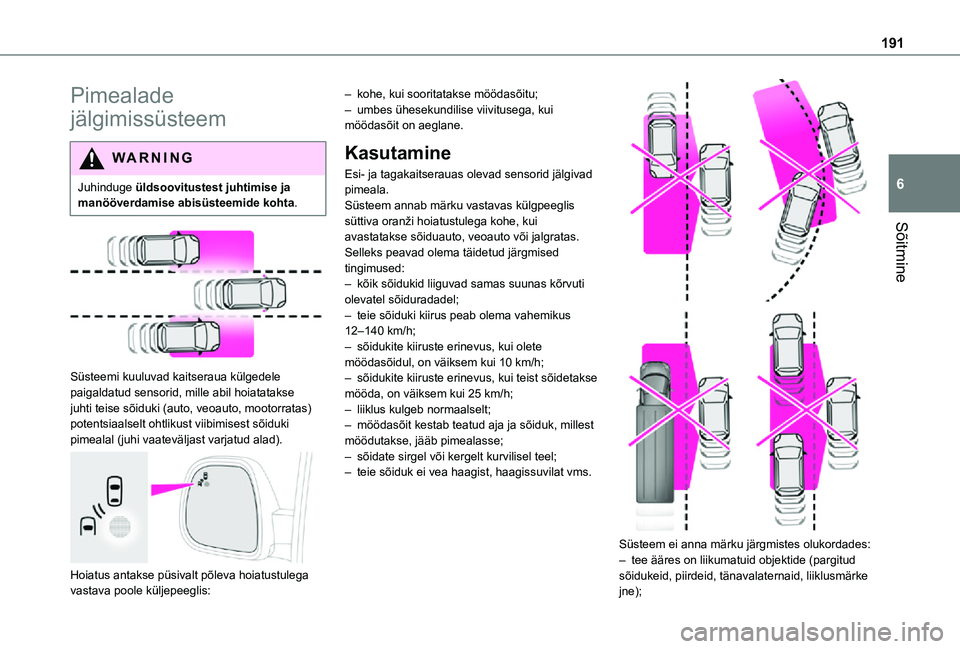

191
Sõitmine
6
Pimealade
jälgimissüsteem
WARNI NG
Juhinduge üldsoovitustest juhtimise ja manööverdamise abisüsteemide kohta.


Süsteemi kuuluvad kaitseraua külgedele paigaldatud sensorid, mille abil hoiatatakse juhti teise sõiduki (auto, veoauto, mootorratas) potentsiaalselt ohtlikust viibimisest sõiduki pimealal (juhi vaateväljast varjatud alad).

Hoiatus antakse püsivalt põleva hoiatustulega vastava poole küljepeeglis:
– kohe, kui sooritatakse möödasõitu;– umbes ühesekundilise viivitusega, kui möödasõit on aeglane.
Kasutamine
Esi- ja tagakaitserauas olevad sensorid jälgivad pimeala.Süsteem annab märku vastavas külgpeeglis süttiva oranži hoiatustulega kohe, kui avastatakse sõiduauto, veoauto või jalgratas.Selleks peavad olema täidetud järgmised tingimused:– kõik sõidukid liiguvad samas suunas kõrvuti olevatel sõiduradadel;– teie sõiduki kiirus peab olema vahemikus 12–140 km/h;– sõidukite kiiruste erinevus, kui olete möödasõidul, on väiksem kui 10 km/h;– sõidukite kiiruste erinevus, kui teist sõidetakse mööda, on väiksem kui 25 km/h;– liiklus kulgeb normaalselt;– möödasõit kestab teatud aja ja sõiduk, millest möödutakse, jääb pimealasse;
– sõidate sirgel või kergelt kurvilisel teel;– teie sõiduk ei vea haagist, haagissuvilat vms.


Süsteem ei anna märku järgmistes olukordades:
– tee ääres on liikumatuid objektide (pargitud sõidukeid, piirdeid, tänavalaternaid, liiklusmärke jne);

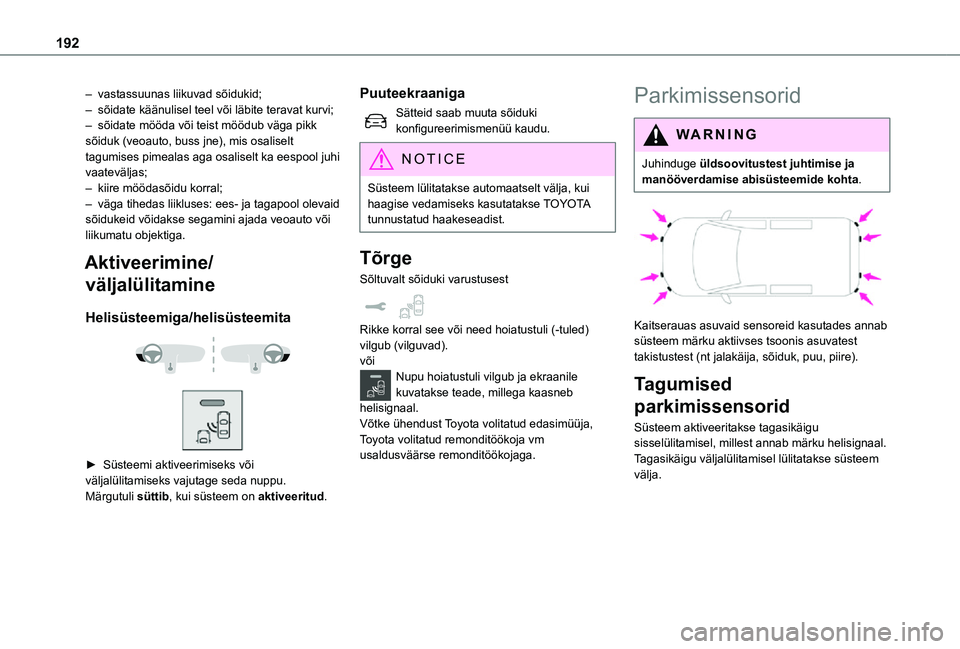

192
– vastassuunas liikuvad sõidukid;– sõidate käänulisel teel või läbite teravat kurvi;– sõidate mööda või teist möödub väga pikk sõiduk (veoauto, buss jne), mis osaliselt tagumises pimealas aga osaliselt ka eespool juhi vaateväljas;– kiire möödasõidu korral;– väga tihedas liikluses: ees- ja tagapool olevaid sõidukeid võidakse segamini ajada veoauto või liikumatu objektiga.
Aktiveerimine/
väljalülitamine
Helisüsteemiga/helisüsteemita


► Süsteemi aktiveerimiseks või väljalülitamiseks vajutage seda nuppu.Märgutuli süttib, kui süsteem on aktiveeritud.
Puuteekraaniga
Sätteid saab muuta sõiduki konfigureerimismenüü kaudu.
NOTIC E
Süsteem lülitatakse automaatselt välja, kui haagise vedamiseks kasutatakse TOYOTA tunnustatud haakeseadist.
Tõrge
Sõltuvalt sõiduki varustusest
Rikke korral see või need hoiatustuli (-tuled) vilgub (vilguvad).võiNupu hoiatustuli vilgub ja ekraanile kuvatakse teade, millega kaasneb helisignaal.Võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm
usaldusväärse remonditöökojaga.
Parkimissensorid
WARNI NG
Juhinduge üldsoovitustest juhtimise ja manööverdamise abisüsteemide kohta.


Kaitserauas asuvaid sensoreid kasutades annab süsteem märku aktiivses tsoonis asuvatest takistustest (nt jalakäija, sõiduk, puu, piire).
Tagumised
parkimissensorid
Süsteem aktiveeritakse tagasikäigu sisselülitamisel, millest annab märku helisignaal.Tagasikäigu väljalülitamisel lülitatakse süsteem välja.

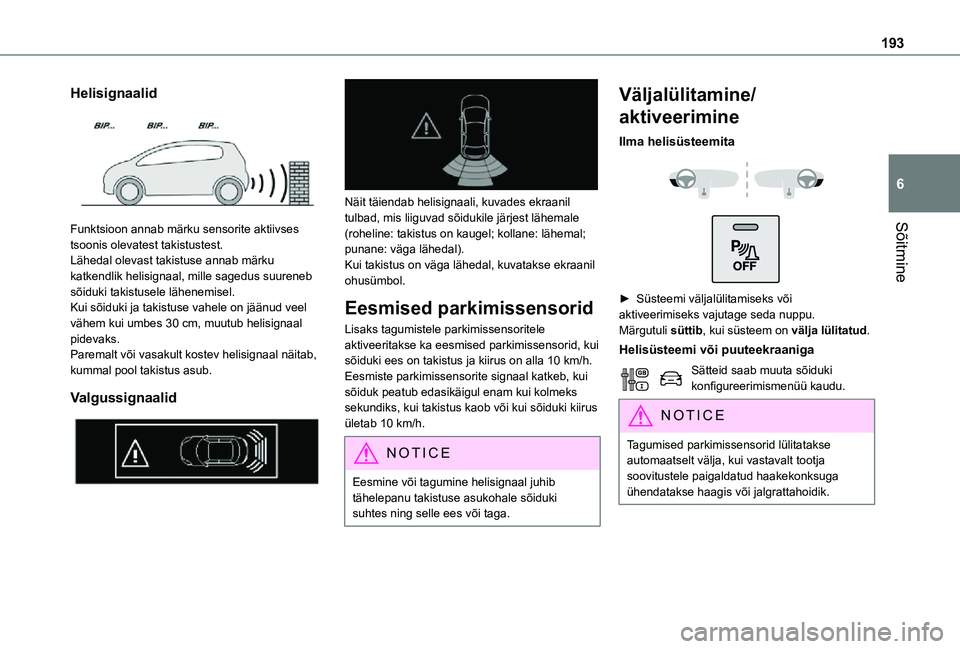

193
Sõitmine
6
Helisignaalid

Funktsioon annab märku sensorite aktiivses tsoonis olevatest takistustest.Lähedal olevast takistuse annab märku katkendlik helisignaal, mille sagedus suureneb sõiduki takistusele lähenemisel.Kui sõiduki ja takistuse vahele on jäänud veel vähem kui umbes 30 cm, muutub helisignaal pidevaks.Paremalt või vasakult kostev helisignaal näitab, kummal pool takistus asub.
Valgussignaalid


Näit täiendab helisignaali, kuvades ekraanil tulbad, mis liiguvad sõidukile järjest lähemale (roheline: takistus on kaugel; kollane: lähemal; punane: väga lähedal).Kui takistus on väga lähedal, kuvatakse ekraanil ohusümbol.
Eesmised parkimissensorid
Lisaks tagumistele parkimissensoritele aktiveeritakse ka eesmised parkimissensorid, kui sõiduki ees on takistus ja kiirus on alla 10 km/h.Eesmiste parkimissensorite signaal katkeb, kui sõiduk peatub edasikäigul enam kui kolmeks sekundiks, kui takistus kaob või kui sõiduki kiirus ületab 10 km/h.
NOTIC E
Eesmine või tagumine helisignaal juhib tähelepanu takistuse asukohale sõiduki suhtes ning selle ees või taga.
Väljalülitamine/
aktiveerimine
Ilma helisüsteemita


► Süsteemi väljalülitamiseks või aktiveerimiseks vajutage seda nuppu.Märgutuli süttib, kui süsteem on välja lülitatud.
Helisüsteemi või puuteekraaniga
Sätteid saab muuta sõiduki konfigureerimismenüü kaudu.
NOTIC E
Tagumised parkimissensorid lülitatakse automaatselt välja, kui vastavalt tootja soovitustele paigaldatud haakekonksuga ühendatakse haagis või jalgrattahoidik.

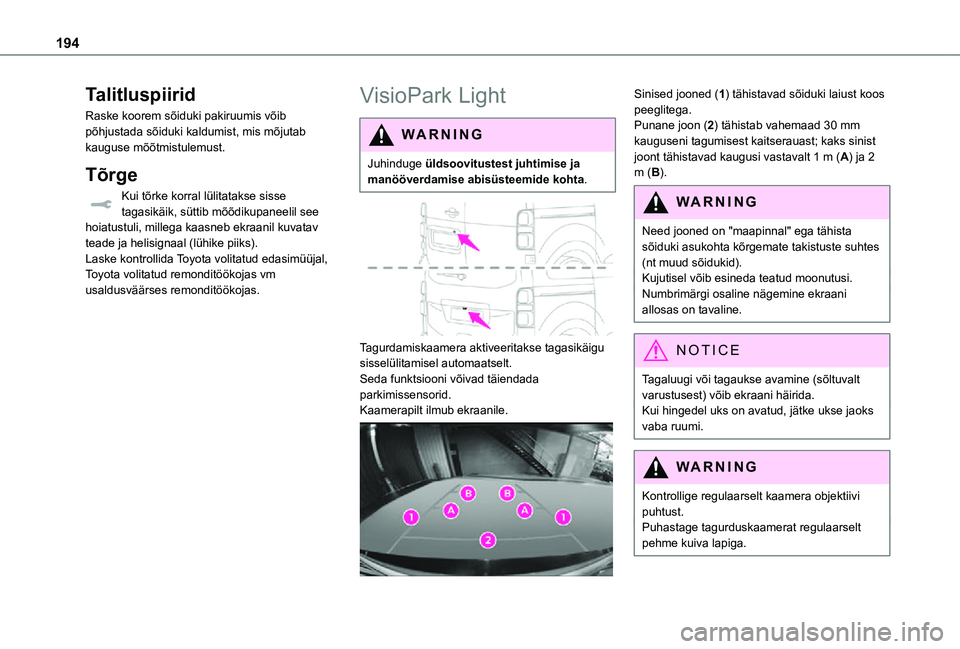

194
Talitluspiirid
Raske koorem sõiduki pakiruumis võib põhjustada sõiduki kaldumist, mis mõjutab kauguse mõõtmistulemust.
Tõrge
Kui tõrke korral lülitatakse sisse tagasikäik, süttib mõõdikupaneelil see hoiatustuli, millega kaasneb ekraanil kuvatav teade ja helisignaal (lühike piiks).Laske kontrollida Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.
VisioPark Light
WARNI NG
Juhinduge üldsoovitustest juhtimise ja manööverdamise abisüsteemide kohta.


Tagurdamiskaamera aktiveeritakse tagasikäigu sisselülitamisel automaatselt.Seda funktsiooni võivad täiendada parkimissensorid.Kaamerapilt ilmub ekraanile.

Sinised jooned (1) tähistavad sõiduki laiust koos peeglitega.Punane joon (2) tähistab vahemaad 30 mm kauguseni tagumisest kaitserauast; kaks sinist joont tähistavad kaugusi vastavalt 1 m (A) ja 2 m (B).
WARNI NG
Need jooned on "maapinnal" ega tähista
sõiduki asukohta kõrgemate takistuste suhtes (nt muud sõidukid).Kujutisel võib esineda teatud moonutusi.Numbrimärgi osaline nägemine ekraani allosas on tavaline.
NOTIC E
Tagaluugi või tagaukse avamine (sõltuvalt varustusest) võib ekraani häirida.Kui hingedel uks on avatud, jätke ukse jaoks vaba ruumi.
WARNI NG
Kontrollige regulaarselt kaamera objektiivi puhtust.Puhastage tagurduskaamerat regulaarselt pehme kuiva lapiga.

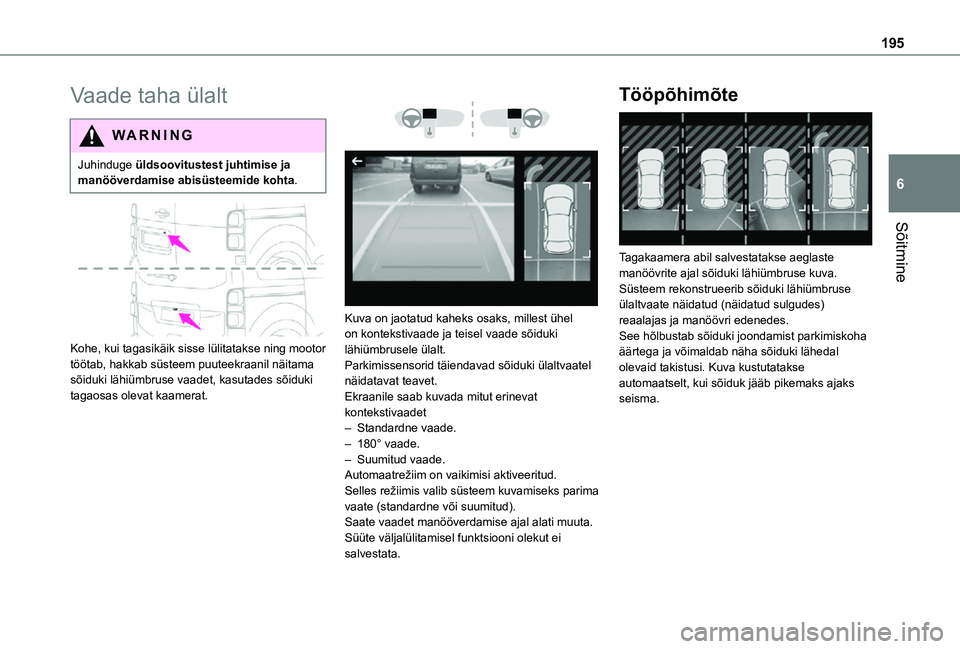

195
Sõitmine
6
Vaade taha ülalt
WARNI NG
Juhinduge üldsoovitustest juhtimise ja manööverdamise abisüsteemide kohta.


Kohe, kui tagasikäik sisse lülitatakse ning mootor töötab, hakkab süsteem puuteekraanil näitama sõiduki lähiümbruse vaadet, kasutades sõiduki tagaosas olevat kaamerat.



Kuva on jaotatud kaheks osaks, millest ühel on kontekstivaade ja teisel vaade sõiduki lähiümbrusele ülalt.Parkimissensorid täiendavad sõiduki ülaltvaatel näidatavat teavet.Ekraanile saab kuvada mitut erinevat kontekstivaadet– Standardne vaade.– 180° vaade.– Suumitud vaade.Automaatrežiim on vaikimisi aktiveeritud.Selles režiimis valib süsteem kuvamiseks parima vaate (standardne või suumitud).Saate vaadet manööverdamise ajal alati muuta.Süüte väljalülitamisel funktsiooni olekut ei
salvestata.
Tööpõhimõte

Tagakaamera abil salvestatakse aeglaste manöövrite ajal sõiduki lähiümbruse kuva.Süsteem rekonstrueerib sõiduki lähiümbruse ülaltvaate näidatud (näidatud sulgudes) reaalajas ja manöövri edenedes.See hõlbustab sõiduki joondamist parkimiskoha äärtega ja võimaldab näha sõiduki lähedal olevaid takistusi. Kuva kustutatakse automaatselt, kui sõiduk jääb pikemaks ajaks seisma.

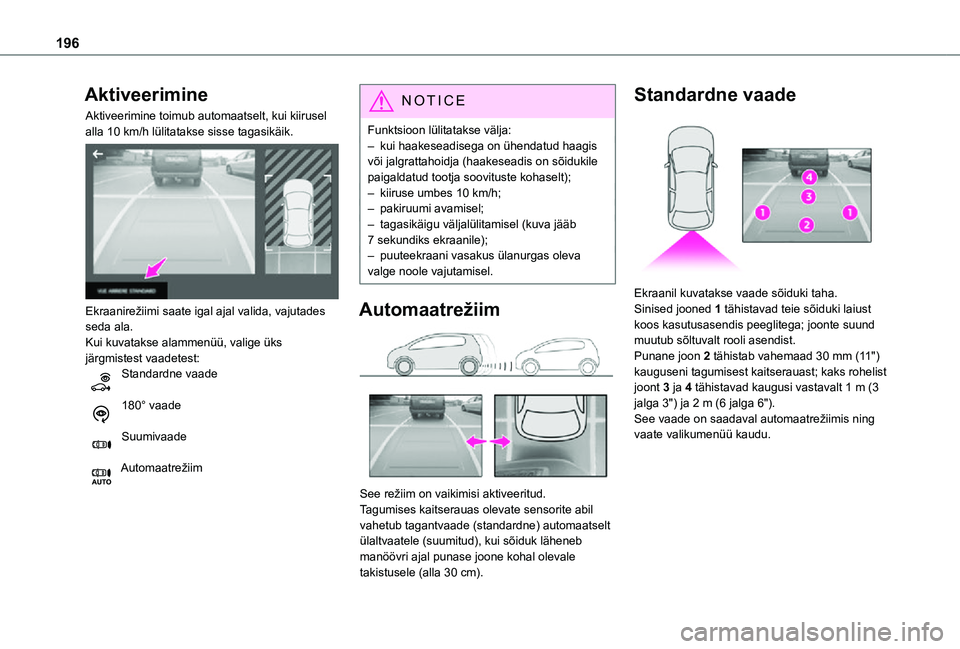

196
Aktiveerimine
Aktiveerimine toimub automaatselt, kui kiirusel alla 10 km/h lülitatakse sisse tagasikäik.

Ekraanirežiimi saate igal ajal valida, vajutades seda ala.Kui kuvatakse alammenüü, valige üks järgmistest vaadetest:Standardne vaade
180° vaade
Suumivaade
Automaatrežiim
NOTIC E
Funktsioon lülitatakse välja:– kui haakeseadisega on ühendatud haagis või jalgrattahoidja (haakeseadis on sõidukile paigaldatud tootja soovituste kohaselt);– kiiruse umbes 10 km/h;– pakiruumi avamisel;– tagasikäigu väljalülitamisel (kuva jääb 7 sekundiks ekraanile);– puuteekraani vasakus ülanurgas oleva valge noole vajutamisel.
Automaatrežiim

See režiim on vaikimisi aktiveeritud.Tagumises kaitserauas olevate sensorite abil vahetub tagantvaade (standardne) automaatselt ülaltvaatele (suumitud), kui sõiduk läheneb manöövri ajal punase joone kohal olevale takistusele (alla 30 cm).
Standardne vaade

Ekraanil kuvatakse vaade sõiduki taha.Sinised jooned 1 tähistavad teie sõiduki laiust koos kasutusasendis peeglitega; joonte suund muutub sõltuvalt rooli asendist.Punane joon 2 tähistab vahemaad 30 mm (11") kauguseni tagumisest kaitserauast; kaks rohelist joont 3 ja 4 tähistavad kaugusi vastavalt 1 m (3 jalga 3") ja 2 m (6 jalga 6").See vaade on saadaval automaatrežiimis ning vaate valikumenüü kaudu.

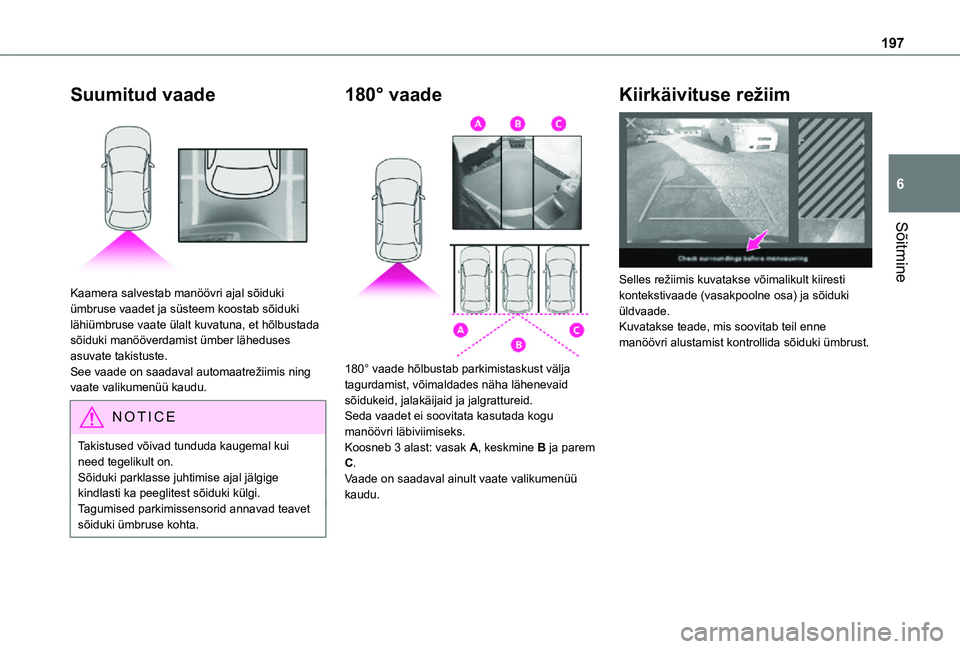

197
Sõitmine
6
Suumitud vaade

Kaamera salvestab manöövri ajal sõiduki ümbruse vaadet ja süsteem koostab sõiduki lähiümbruse vaate ülalt kuvatuna, et hõlbustada sõiduki manööverdamist ümber läheduses asuvate takistuste.See vaade on saadaval automaatrežiimis ning vaate valikumenüü kaudu.
NOTIC E
Takistused võivad tunduda kaugemal kui need tegelikult on.Sõiduki parklasse juhtimise ajal jälgige kindlasti ka peeglitest sõiduki külgi.Tagumised parkimissensorid annavad teavet sõiduki ümbruse kohta.
180° vaade

180° vaade hõlbustab parkimistaskust välja tagurdamist, võimaldades näha lähenevaid sõidukeid, jalakäijaid ja jalgrattureid.Seda vaadet ei soovitata kasutada kogu manöövri läbiviimiseks.Koosneb 3 alast: vasak A, keskmine B ja parem C.Vaade on saadaval ainult vaate valikumenüü kaudu.
Kiirkäivituse režiim

Selles režiimis kuvatakse võimalikult kiiresti kontekstivaade (vasakpoolne osa) ja sõiduki üldvaade.Kuvatakse teade, mis soovitab teil enne manöövri alustamist kontrollida sõiduki ümbrust.
