TOYOTA PROACE VERSO 2021 Kasutusjuhend (in Estonian)

Tere tulemast!
Täname teid, et valisite Toyota PROACE VAN või Toyota PROACE VERSO.Käesolev dokument sisaldab põhiteavet ja soovitusi, mis võimaldavad teil oma sõidukiga põhjalikult ja ohutult tutvuda. Soovitame kindlasti \
tutvuda selle dokumendiga ning hooldus- ja garantiivihikuga.Sõltuvalt sõiduki viimistlustasemest, versioonist ja müügikohale vastavast 0056005300480057kirjeldatud seadmetest.Kirjeldused ja joonised on ainult illustratiivsed.TOYOTA on õigus muuta tehnilisi andmeid, seadmeid ja varustust ilma
käesolevat dokumenti uuendamata.Sõiduki loovutamisel teisele omanikule andke kindlasti edasi ka käesolev K\344si.
M\344rkused
Ohuhoiatus
Lisateave
Keskkonnakaitseline funktsioon
Vasakpoolse rooliga sõidukid
Parempoolse rooliga sõidukid
Kirjeldatava seadme/nupu asukoht mustaga tähistatud alas.
Esitlus
Võimaldab ära tunda sõiduki eriomadusi.
PROACE VAN
PROACE VAN Crew Cab, mehaanilise lapselukuga
PROACE VAN Crew Cab, elektrilise lapselukuga
PROACE VAN, PROACE VERSO

2

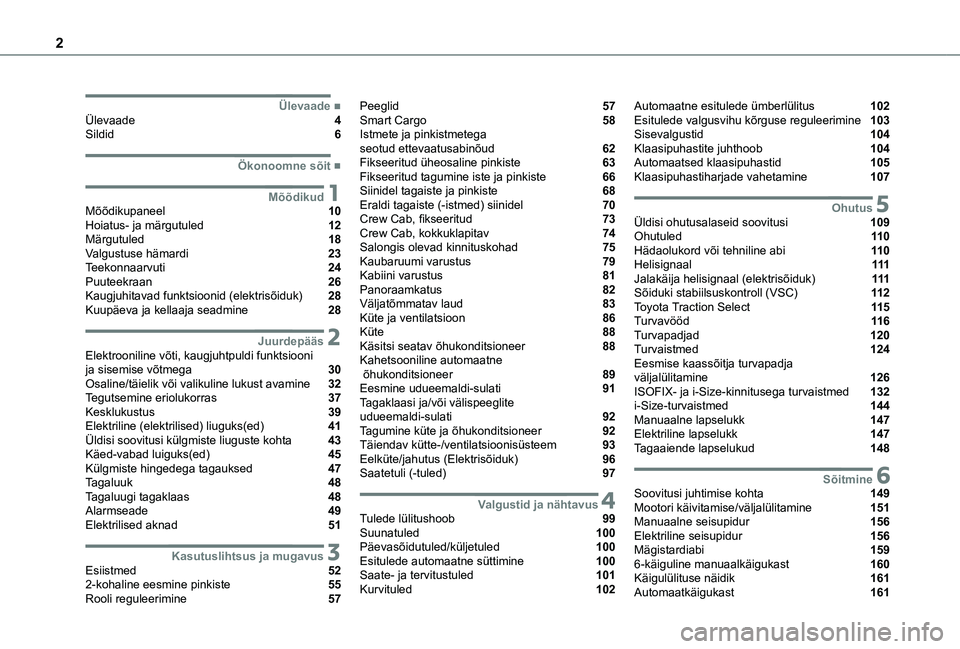

 ■ÜlevaadeÜlevaade 4Sildid 6
 ■Ökonoomne sõit
1MõõdikudMõõdikupaneel 10Hoiatus- ja märgutuled 12Märgutuled 18Valgustuse hämardi 23Teekonnaarvuti 24Puuteekraan 26Kaugjuhitavad funktsioonid (elektrisõiduk) 28Kuupäeva ja kellaaja seadmine 28
2JuurdepääsElektrooniline võti, kaugjuhtpuldi funktsiooni ja sisemise võtmega 30Osaline/täielik või valikuline lukust avamine 32Tegutsemine eriolukorras 37Kesklukustus 39Elektriline (elektrilised) liuguks(ed) 41Üldisi soovitusi külgmiste liuguste kohta 43Käed-vabad luiguks(ed) 45Külgmiste hingedega tagauksed 47Tagaluuk 48Tagaluugi tagaklaas 48Alarmseade 49Elektrilised aknad 51
3Kasutuslihtsus ja mugavusEsiistmed 522-kohaline eesmine pinkiste 55Rooli reguleerimine 57
Peeglid 57Smart Cargo 58Istmete ja pinkistmetega seotud ettevaatusabinõud 62Fikseeritud üheosaline pinkiste 63Fikseeritud tagumine iste ja pinkiste 66Siinidel tagaiste ja pinkiste 68Eraldi tagaiste (-istmed) siinidel 70Crew Cab, fikseeritud 73Crew Cab, kokkuklapitav 74Salongis olevad kinnituskohad 75Kaubaruumi varustus 79Kabiini varustus 81Panoraamkatus 82Väljatõmmatav laud 83Küte ja ventilatsioon 86Küte 88Käsitsi seatav õhukonditsioneer 88Kahetsooniline automaatne õhukonditsioneer 89Eesmine udueemaldi-sulati 91Tagaklaasi ja/või välispeeglite udueemaldi-sulati 92Tagumine küte ja õhukonditsioneer 92Täiendav kütte-/ventilatsioonisüsteem 93Eelküte/jahutus (Elektrisõiduk) 96Saatetuli (-tuled) 97
4Valgustid ja nähtavusTulede lülitushoob 99Suunatuled 100Päevasõidutuled/küljetuled 100Esitulede automaatne süttimine 100Saate- ja tervitustuled 101Kurvituled 102
Automaatne esitulede ümberlülitus 102Esitulede valgusvihu kõrguse reguleerimine 103Sisevalgustid 104Klaasipuhastite juhthoob 104Automaatsed klaasipuhastid 105Klaasipuhastiharjade vahetamine 107
5OhutusÜldisi ohutusalaseid soovitusi 109Ohutuled 11 0Hädaolukord või tehniline abi 11 0Helisignaal 111Jalakäija helisignaal (elektrisõiduk) 111Sõiduki stabiilsuskontroll (VSC) 11 2Toyota Traction Select 11 5Turvavööd 11 6Turvapadjad 120Turvaistmed 124Eesmise kaassõitja turvapadja väljalülitamine 126ISOFIX- ja i-Size-kinnitusega turvaistmed 132i-Size-turvaistmed 144Manuaalne lapselukk 147Elektriline lapselukk 147Tagaaiende lapselukud 148
6SõitmineSoovitusi juhtimise kohta 149Mootori käivitamise/väljalülitamine 151Manuaalne seisupidur 156Elektriline seisupidur 156Mägistardiabi 1596-käiguline manuaalkäigukast 160Käigulülituse näidik 161Automaatkäigukast 161

3
Sisukord
Sõiduvalits (elektrisõiduk) 165Sõidurežiimi (elektrisõiduk) 166Stop & Start 167Madala rehvirõhu andursüsteem 169Juhtimise ja manööverdamise abisüsteemid – üldsoovitused 171Esiklaasinäidik 173Kiiruse mällu salvestamine 174Kiirusepiirangute tuvastus ja soovitamine 175Kiiruspiirik 177Kiirushoidik – erisoovitusi 179Kiirushoidik 180Adaptiivne kiirushoidik 182Active Safety Brake koos funktsiooniga Kokkupõrkeohu hoiatus ja intelligentse hädapidurdusabiga 186Sõidurajalt kõrvalekaldumise hoiatussüsteem 188Tähelepanuvõime jälgimine 189Pimealade jälgimissüsteem 191Parkimissensorid 192VisioPark Light 194Vaade taha ülalt 195
7Praktiline teaveKütuste sobivus 198Tankimine 198Vale kütuse tankimise vältimine (diisel) 200Laadimissüsteem (elektrisõiduk) 200Sõiduaku laadimine (elektrisõiduk) 208Energiasäästu režiim 212Lumeketid 212Haakeseadis 213Katusetalad/katuseraam 214Kapott 215
Mootoriruum 216Vedelikutasemete kontrollimine 217Kiiruse kontrollimine 220AdBlue® (diiselmootor) 222Vabakäik 224Nõuandeid hoolduse ja korrashoiu kohta 226
8Tehnilise rikke korralOhukolmnurk 229Kütuse lõppemine (diiselmootor) 229Tööriistakast 230Ajutine rehviparanduskomplekt 231Varuratas 235Lambi vahetamine 240Kaitsme vahetamine 24512 V aku/tarvikuaku. 248Pukseerimine 252
9Tehnilised andmedMootori tehnilised andmed ja veetavad koormused 254Diislid 255Elektrimootor 259Mõõtmed 261Identimistähised 264
10Bluetooth® helisüsteemEsimesed sammud 265Roolil olevad nupud/hoovad 266Menüüd 267Raadio 267DAB-raadio (Digital Audio Broadcasting) 269Meedia 270Telefon 273Küsimused ja vastused 276
11TOYOTA Pro TouchEsimesed sammud 278Roolil olevad nupud/hoovad 279Menüüd 280Rakendused 282Raadio 282DAB-raadio (Digital Audio Broadcasting) 284Meedia 285Telefon 286Sätted 289Küsimused ja vastused 291
12 TOYOTA Pro Touch koos navisüsteemigaEsimesed sammud 293Roolil olevad nupud/hoovad 294Menüüd 295Häälkäsklused 296Navigeerimine 300Ühendusega navigeerimine 302Rakendused 305Raadio 308DAB-raadio (Digital Audio Broadcasting) 309Meedia 310Telefon 3 11Sätted 314Küsimused ja vastused 317
 ■Tähestikuline register

4

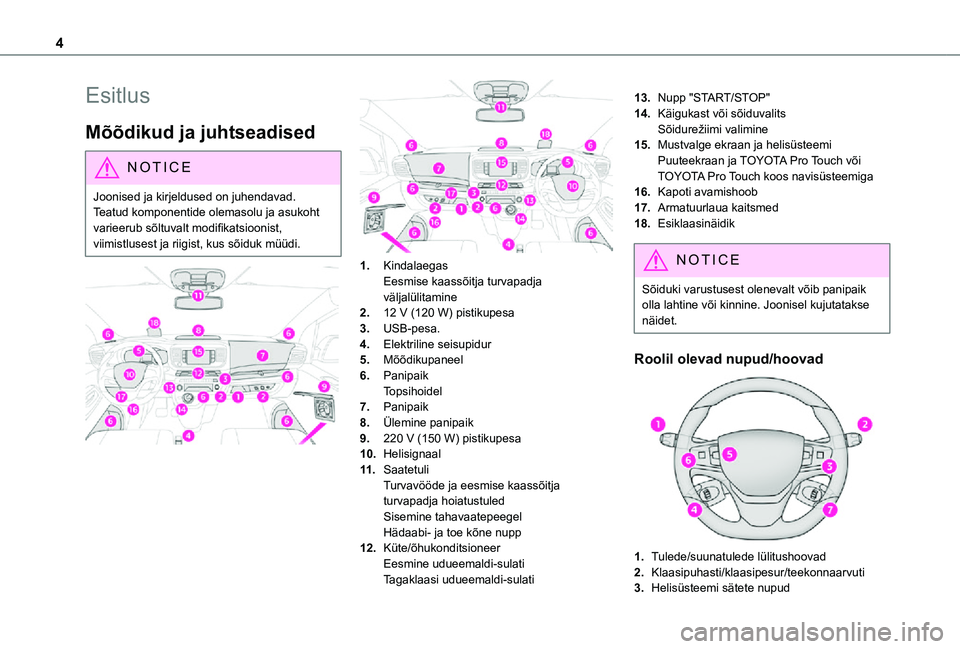

Esitlus
Mõõdikud ja juhtseadised
NOTIC E
Joonised ja kirjeldused on juhendavad. Teatud komponentide olemasolu ja asukoht varieerub sõltuvalt modifikatsioonist,
viimistlusest ja riigist, kus sõiduk müüdi.



1.KindalaegasEesmise kaassõitja turvapadja väljalülitamine
2.12 V (120 W) pistikupesa
3.USB-pesa.
4.Elektriline seisupidur
5.Mõõdikupaneel
6.PanipaikTopsihoidel
7.Panipaik
8.Ülemine panipaik
9.220 V (150 W) pistikupesa
10.Helisignaal
11 .SaatetuliTurvavööde ja eesmise kaassõitja turvapadja hoiatustuledSisemine tahavaatepeegelHädaabi- ja toe kõne nupp
12.Küte/õhukonditsioneerEesmine udueemaldi-sulatiTagaklaasi udueemaldi-sulati
13.Nupp "START/STOP"
14.Käigukast või sõiduvalitsSõidurežiimi valimine
15.Mustvalge ekraan ja helisüsteemiPuuteekraan ja TOYOTA Pro Touch või TOYOTA Pro Touch koos navisüsteemiga
16.Kapoti avamishoob
17.Armatuurlaua kaitsmed
18.Esiklaasinäidik
NOTIC E
Sõiduki varustusest olenevalt võib panipaik olla lahtine või kinnine. Joonisel kujutatakse näidet.
Roolil olevad nupud/hoovad

1.Tulede/suunatulede lülitushoovad
2.Klaasipuhasti/klaasipesur/teekonnaarvuti
3.Helisüsteemi sätete nupud

5
Ülevaade
4.Kiirushoidik/kiiruspiiraja/Adaptiivne kiirushoidik
5.Mõõdikupaneeli kuvarežiimi valikuratas
6.Häälesünteesi nuppHelitugevuse seadmine
7.Helisüsteemi sätete nupud

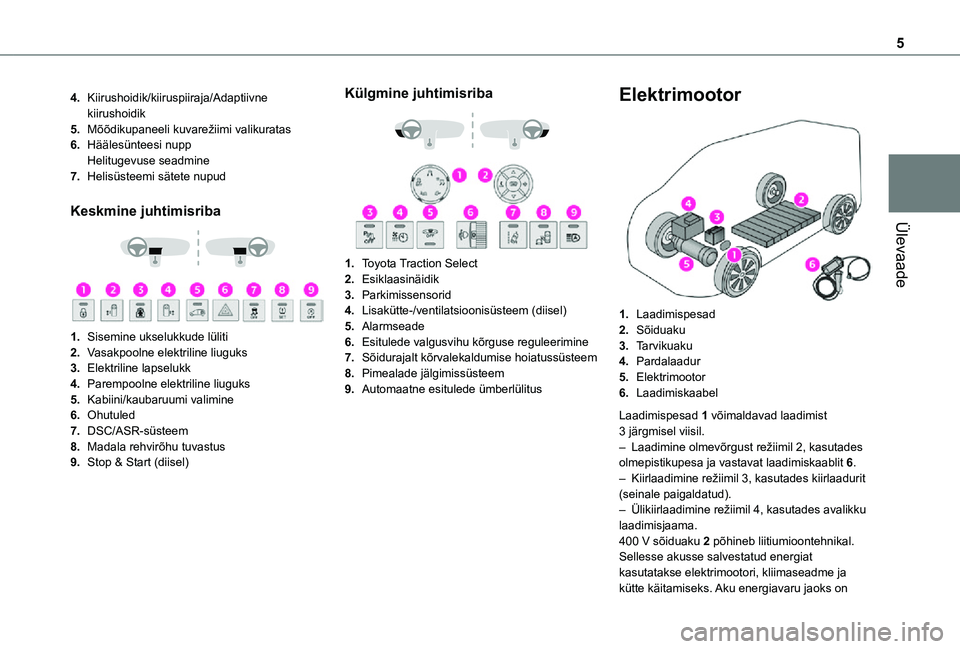

Keskmine juhtimisriba


1.Sisemine ukselukkude lüliti
2.Vasakpoolne elektriline liuguks
3.Elektriline lapselukk
4.Parempoolne elektriline liuguks
5.Kabiini/kaubaruumi valimine
6.Ohutuled
7.DSC/ASR-süsteem
8.Madala rehvirõhu tuvastus
9.Stop & Start (diisel)
Külgmine juhtimisriba


1.Toyota Traction Select
2.Esiklaasinäidik
3.Parkimissensorid
4.Lisakütte-/ventilatsioonisüsteem (diisel)
5.Alarmseade
6.Esitulede valgusvihu kõrguse reguleerimine
7.Sõidurajalt kõrvalekaldumise hoiatussüsteem
8.Pimealade jälgimissüsteem
9.Automaatne esitulede ümberlülitus
Elektrimootor

1.Laadimispesad
2.Sõiduaku
3.Tarvikuaku
4.Pardalaadur
5.Elektrimootor
6.Laadimiskaabel
Laadimispesad 1 võimaldavad laadimist 3 järgmisel viisil.– Laadimine olmevõrgust režiimil 2, kasutades olmepistikupesa ja vastavat laadimiskaablit 6.– Kiirlaadimine režiimil 3, kasutades kiirlaadurit (seinale paigaldatud).– Ülikiirlaadimine režiimil 4, kasutades avalikku laadimisjaama.400 V sõiduaku 2 põhineb liitiumioontehnikal. Sellesse akusse salvestatud energiat kasutatakse elektrimootori, kliimaseadme ja kütte käitamiseks. Aku energiavaru jaoks on

6
mõõdikupaneelil näidik ja reservvõimsuse hoiatustuli.12 V tarvikuakust 3 saab energiat sõiduki tavaline elektrisüsteem. Seda akut laaditakse automaatselt sõiduakust, kasutades pardalaadurit.Pardalaadur 4 laadib sõiduakut olmevõrgust laadimise (režiim 2) ja kiirlaadimise (režiim 3) ajal ning laadib ka 12 V tarvikuakut.Elektrimootor 5 paneb sõiduki liikuma vastavalt valitud sõidurežiimile ja -tingimustele. Sõiduki pidurdamise ja aeglustamise ajal regenereerib mootor energiat.

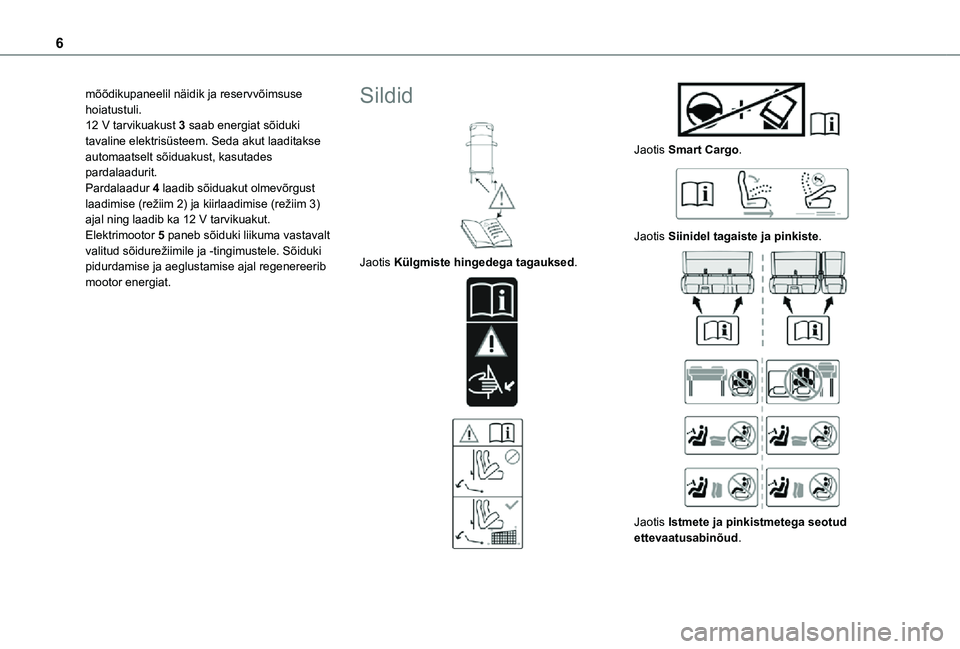

Sildid

Jaotis Külgmiste hingedega tagauksed.



Jaotis Smart Cargo.

Jaotis Siinidel tagaiste ja pinkiste.


Jaotis Istmete ja pinkistmetega seotud ettevaatusabinõud.

7
Ülevaade

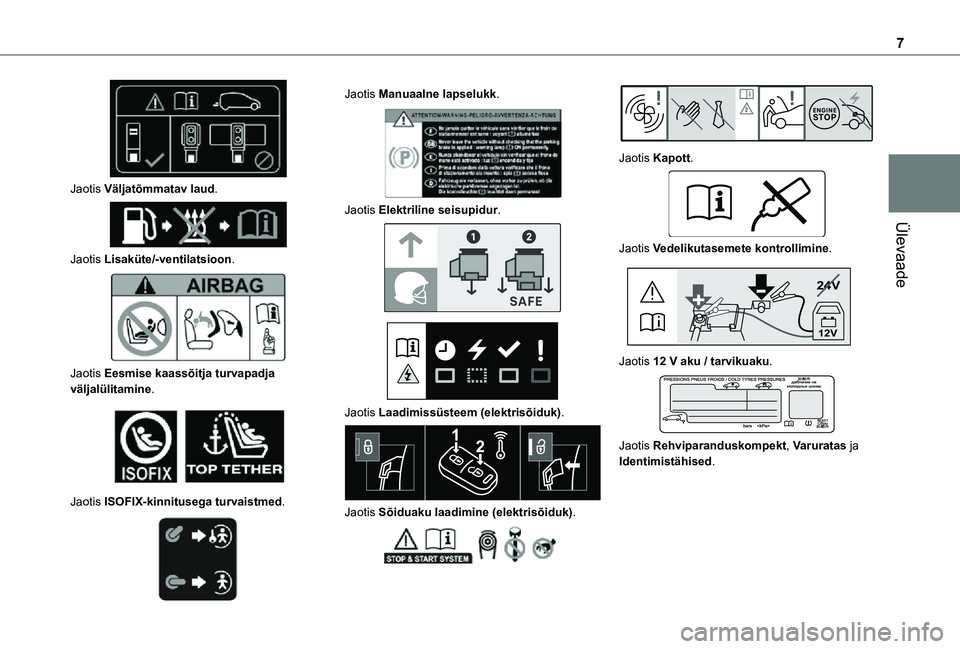

Jaotis Väljatõmmatav laud.

Jaotis Lisaküte/-ventilatsioon.

Jaotis Eesmise kaassõitja turvapadja väljalülitamine.

Jaotis ISOFIX-kinnitusega turvaistmed.

Jaotis Manuaalne lapselukk.

Jaotis Elektriline seisupidur.


Jaotis Laadimissüsteem (elektrisõiduk).

Jaotis Sõiduaku laadimine (elektrisõiduk).


Jaotis Kapott.

Jaotis Vedelikutasemete kontrollimine.
24V
12V
Jaotis 12 V aku / tarvikuaku.

Jaotis Rehviparanduskompekt, Varuratas ja Identimistähised.

8

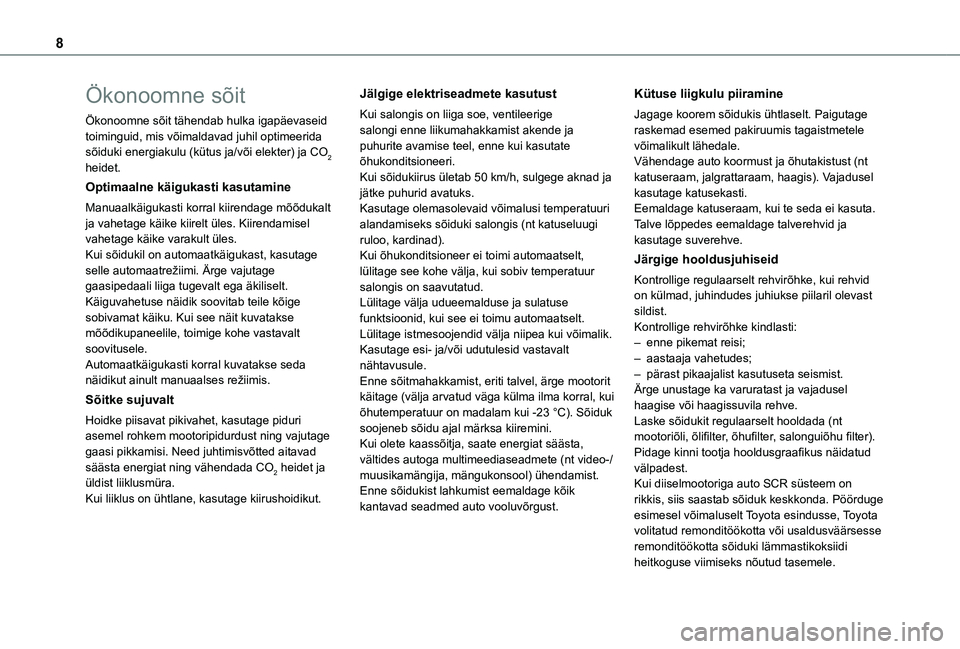

Ökonoomne sõit
Ökonoomne sõit tähendab hulka igapäevaseid toiminguid, mis võimaldavad juhil optimeerida sõiduki energiakulu (kütus ja/või elekter) ja CO2 heidet.
Optimaalne käigukasti kasutamine
Manuaalkäigukasti korral kiirendage mõõdukalt ja vahetage käike kiirelt üles. Kiirendamisel vahetage käike varakult üles.Kui sõidukil on automaatkäigukast, kasutage selle automaatrežiimi. Ärge vajutage gaasipedaali liiga tugevalt ega äkiliselt.Käiguvahetuse näidik soovitab teile kõige sobivamat käiku. Kui see näit kuvatakse mõõdikupaneelile, toimige kohe vastavalt soovitusele.Automaatkäigukasti korral kuvatakse seda näidikut ainult manuaalses režiimis.
Sõitke sujuvalt
Hoidke piisavat pikivahet, kasutage piduri asemel rohkem mootoripidurdust ning vajutage
gaasi pikkamisi. Need juhtimisvõtted aitavad säästa energiat ning vähendada CO2 heidet ja üldist liiklusmüra.Kui liiklus on ühtlane, kasutage kiirushoidikut.
Jälgige elektriseadmete kasutust
Kui salongis on liiga soe, ventileerige salongi enne liikumahakkamist akende ja puhurite avamise teel, enne kui kasutate õhukonditsioneeri.Kui sõidukiirus ületab 50 km/h, sulgege aknad ja jätke puhurid avatuks.Kasutage olemasolevaid võimalusi temperatuuri alandamiseks sõiduki salongis (nt katuseluugi ruloo, kardinad).Kui õhukonditsioneer ei toimi automaatselt, lülitage see kohe välja, kui sobiv temperatuur salongis on saavutatud.Lülitage välja udueemalduse ja sulatuse funktsioonid, kui see ei toimu automaatselt.Lülitage istmesoojendid välja niipea kui võimalik.Kasutage esi- ja/või udutulesid vastavalt nähtavusule.Enne sõitmahakkamist, eriti talvel, ärge mootorit käitage (välja arvatud väga külma ilma korral, kui õhutemperatuur on madalam kui -23 °C). Sõiduk soojeneb sõidu ajal märksa kiiremini.Kui olete kaassõitja, saate energiat säästa,
vältides autoga multimeediaseadmete (nt video-/muusikamängija, mängukonsool) ühendamist.Enne sõidukist lahkumist eemaldage kõik kantavad seadmed auto vooluvõrgust.
Kütuse liigkulu piiramine
Jagage koorem sõidukis ühtlaselt. Paigutage raskemad esemed pakiruumis tagaistmetele võimalikult lähedale.Vähendage auto koormust ja õhutakistust (nt katuseraam, jalgrattaraam, haagis). Vajadusel kasutage katusekasti.Eemaldage katuseraam, kui te seda ei kasuta.Talve lõppedes eemaldage talverehvid ja kasutage suverehve.
Järgige hooldusjuhiseid
Kontrollige regulaarselt rehvirõhke, kui rehvid on külmad, juhindudes juhiukse piilaril olevast sildist.Kontrollige rehvirõhke kindlasti:– enne pikemat reisi;– aastaaja vahetudes;– pärast pikaajalist kasutuseta seismist.Ärge unustage ka varuratast ja vajadusel haagise või haagissuvila rehve.Laske sõidukit regulaarselt hooldada (nt mootoriõli, õlifilter, õhufilter, salonguiõhu filter).
Pidage kinni tootja hooldusgraafikus näidatud välpadest.Kui diiselmootoriga auto SCR süsteem on rikkis, siis saastab sõiduk keskkonda. Pöörduge esimesel võimaluselt Toyota esindusse, Toyota volitatud remonditöökotta või usaldusväärsesse remonditöökotta sõiduki lämmastikoksiidi heitkoguse viimiseks nõutud tasemele.

9
Ökonoomne sõit

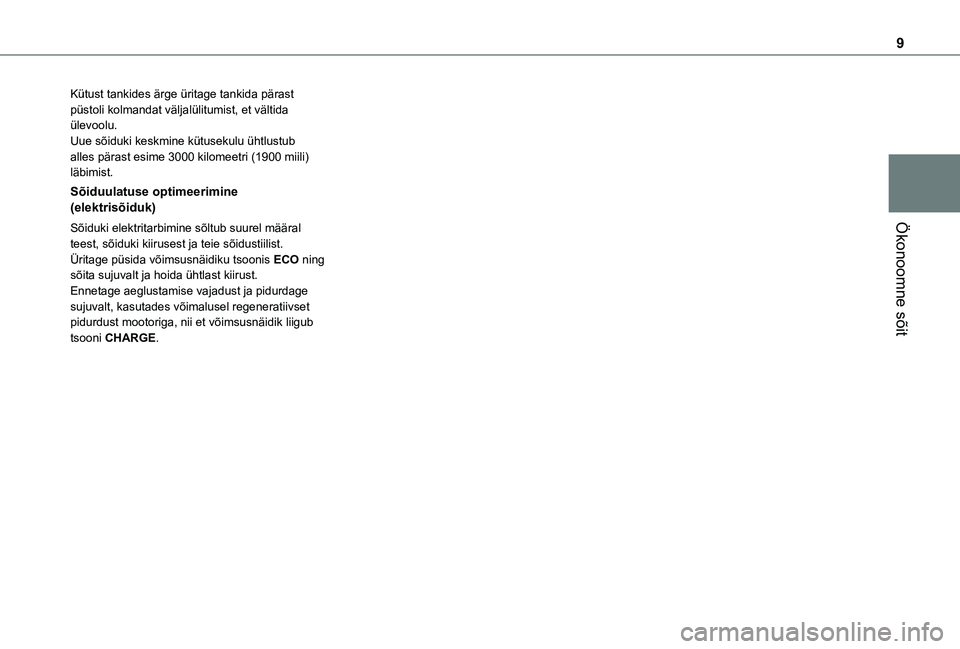

Kütust tankides ärge üritage tankida pärast püstoli kolmandat väljalülitumist, et vältida ülevoolu.Uue sõiduki keskmine kütusekulu ühtlustub alles pärast esime 3000 kilomeetri (1900 miili) läbimist.
Sõiduulatuse optimeerimine (elektrisõiduk)
Sõiduki elektritarbimine sõltub suurel määral teest, sõiduki kiirusest ja teie sõidustiilist.Üritage püsida võimsusnäidiku tsoonis ECO ning sõita sujuvalt ja hoida ühtlast kiirust.Ennetage aeglustamise vajadust ja pidurdage sujuvalt, kasutades võimalusel regeneratiivset pidurdust mootoriga, nii et võimsusnäidik liigub tsooni CHARGE.

10

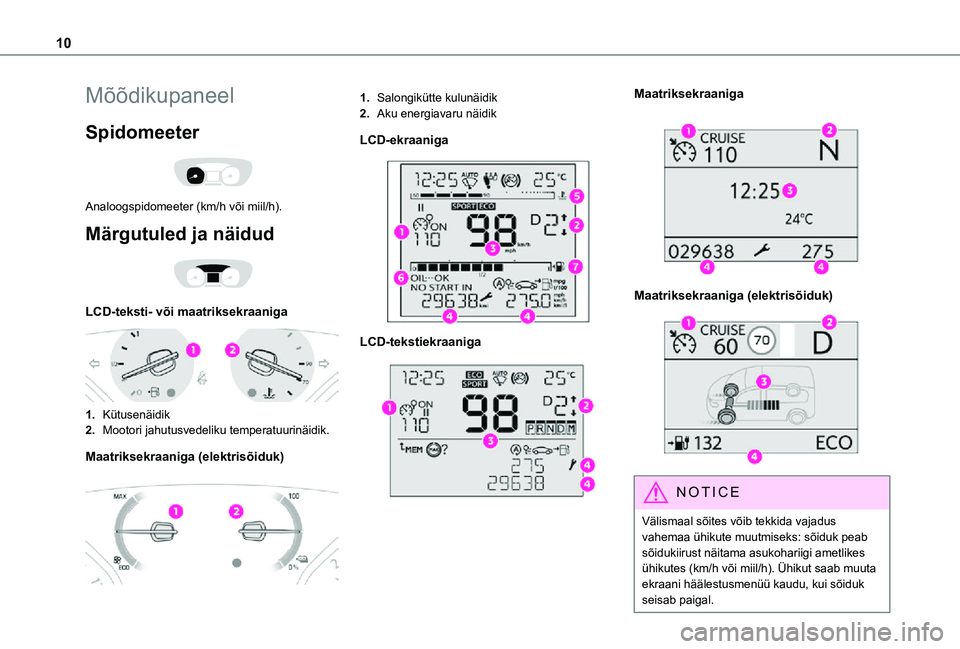

Mõõdikupaneel
Spidomeeter

Analoogspidomeeter (km/h või miil/h).
Märgutuled ja näidud

LCD-teksti- või maatriksekraaniga

1.Kütusenäidik
2.Mootori jahutusvedeliku temperatuurinäidik.
Maatriksekraaniga (elektrisõiduk)

1.Salongikütte kulunäidik
2.Aku energiavaru näidik
LCD-ekraaniga

LCD-tekstiekraaniga

Maatriksekraaniga

Maatriksekraaniga (elektrisõiduk)

NOTIC E
Välismaal sõites võib tekkida vajadus vahemaa ühikute muutmiseks: sõiduk peab sõidukiirust näitama asukohariigi ametlikes ühikutes (km/h või miil/h). Ühikut saab muuta ekraani häälestusmenüü kaudu, kui sõiduk seisab paigal.
