TOYOTA PROACE VERSO 2022 Betriebsanleitungen (in German)

261
Technische Daten
9

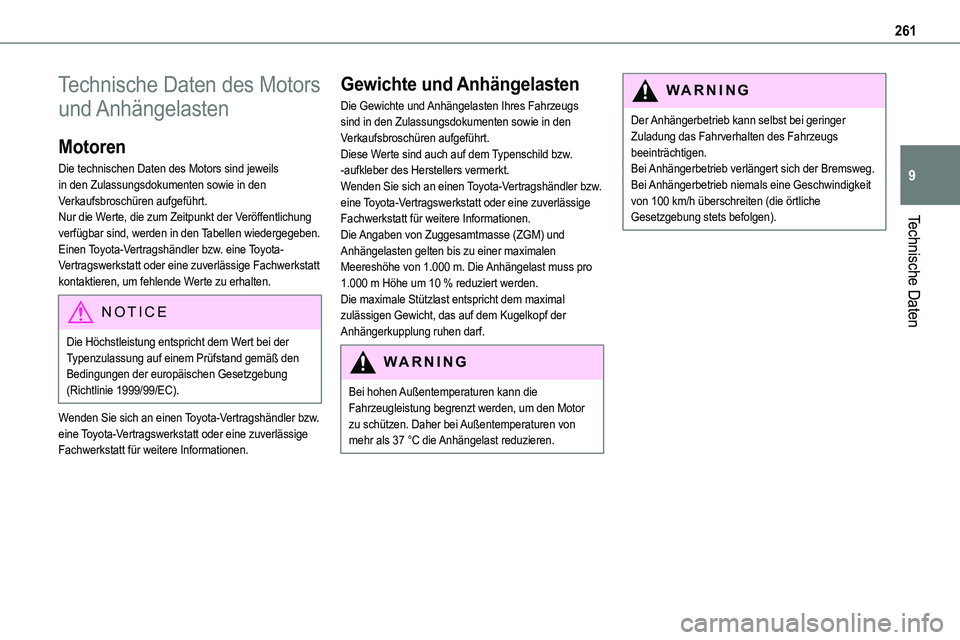

Technische Daten des Motors
und Anhängelasten
Motoren
Die technischen Daten des Motors sind jeweils in den Zulassungsdokumenten sowie in den Verkaufsbroschüren aufgeführt.Nur die Werte, die zum Zeitpunkt der Veröffentlichung
verfügbar sind, werden in den Tabellen wiedergegeben.Einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren, um fehlende Werte zu erhalten.
NOTIC E
Die Höchstleistung entspricht dem Wert bei der Typenzulassung auf einem Prüfstand gemäß den Bedingungen der europäischen Gesetzgebung (Richtlinie 1999/99/EC).
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt für weitere Informationen.
Gewichte und Anhängelasten
Die Gewichte und Anhängelasten Ihres Fahrzeugs sind in den Zulassungsdokumenten sowie in den Verkaufsbroschüren aufgeführt.Diese Werte sind auch auf dem Typenschild bzw. -aufkleber des Herstellers vermerkt.Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt für weitere Informationen.
Die Angaben von Zuggesamtmasse (ZGM) und Anhängelasten gelten bis zu einer maximalen Meereshöhe von 1.000 m. Die Anhängelast muss pro 1.000 m Höhe um 10 % reduziert werden.Die maximale Stützlast entspricht dem maximal zulässigen Gewicht, das auf dem Kugelkopf der Anhängerkupplung ruhen darf.
WARNI NG
Bei hohen Außentemperaturen kann die Fahrzeugleistung begrenzt werden, um den Motor zu schützen. Daher bei Außentemperaturen von mehr als 37 °C die Anhängelast reduzieren.
WARNI NG
Der Anhängerbetrieb kann selbst bei geringer Zuladung das Fahrverhalten des Fahrzeugs beeinträchtigen.Bei Anhängerbetrieb verlängert sich der Bremsweg.Bei Anhängerbetrieb niemals eine Geschwindigkeit von 100 km/h überschreiten (die örtliche Gesetzgebung stets befolgen).

262

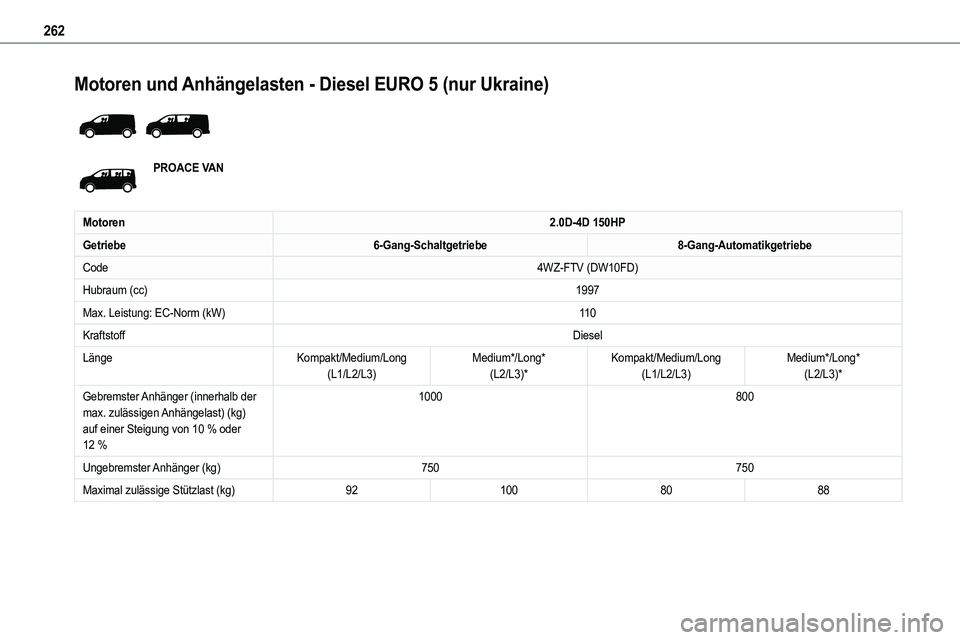

Motoren und Anhängelasten - Diesel EURO 5 (nur Ukraine)

PROACE VAN
Motoren2.0D-4D 150HP
Getriebe6-Gang-Schaltgetriebe8-Gang-Automatikgetriebe
Code4WZ-FTV (DW10FD)
Hubraum (cc)1997
Max. Leistung: EC-Norm (kW)11 0
KraftstoffDiesel
LängeKompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %
1000800
Ungebremster Anhänger (kg)750750
Maximal zulässige Stützlast (kg)921008088

263
Technische Daten
9

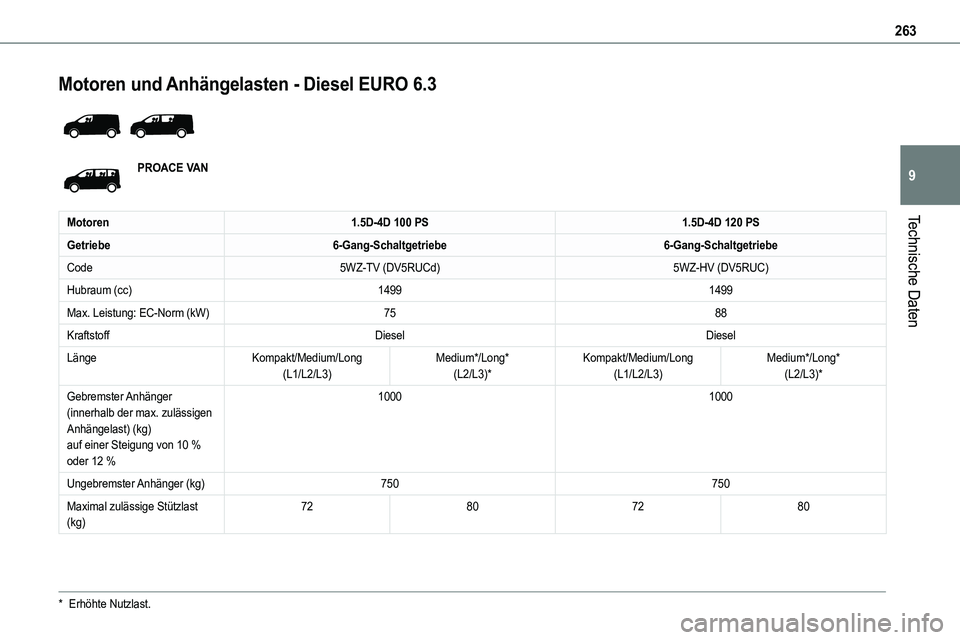

Motoren und Anhängelasten - Diesel EURO 6.3

PROACE VAN
Motoren1.5D-4D 100 PS1.5D-4D 120 PS
Getriebe6-Gang-Schaltgetriebe6-Gang-Schaltgetriebe
Code5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)
Hubraum (cc)14991499
Max. Leistung: EC-Norm (kW)7588
KraftstoffDieselDiesel
LängeKompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %
10001000
Ungebremster Anhänger (kg)750750
Maximal zulässige Stützlast (kg)72807280
* Erhöhte Nutzlast.

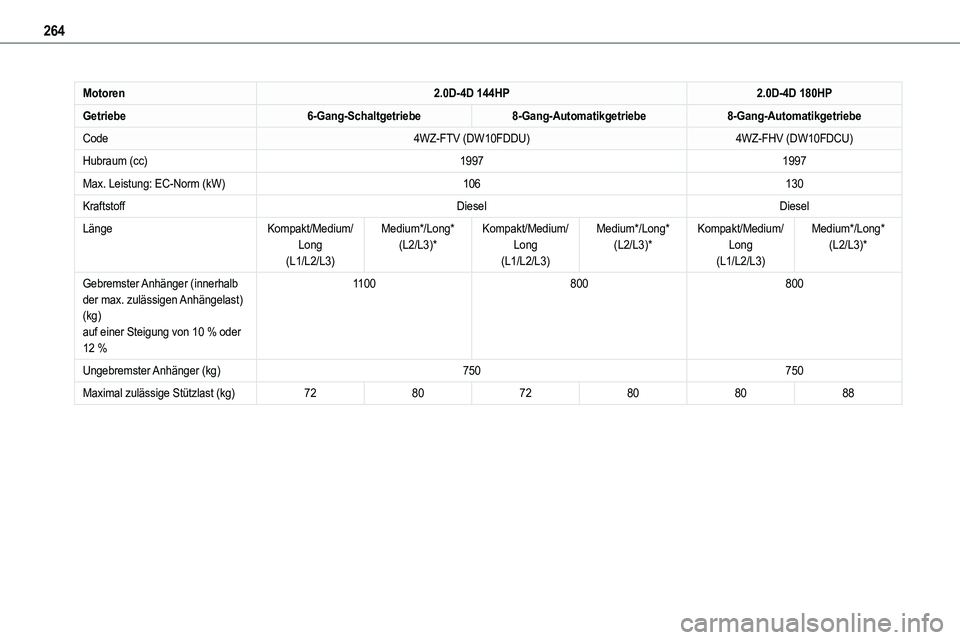

264
Motoren2.0D-4D 144HP2.0D-4D 180HP
Getriebe6-Gang-Schaltgetriebe8-Gang-Automatikgetriebe8-Gang-Automatikgetriebe
Code4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Hubraum (cc)19971997
Max. Leistung: EC-Norm (kW)106130
KraftstoffDieselDiesel
LängeKompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %
1100800800
Ungebremster Anhänger (kg)750750
Maximal zulässige Stützlast (kg)728072808088

265
Technische Daten
9

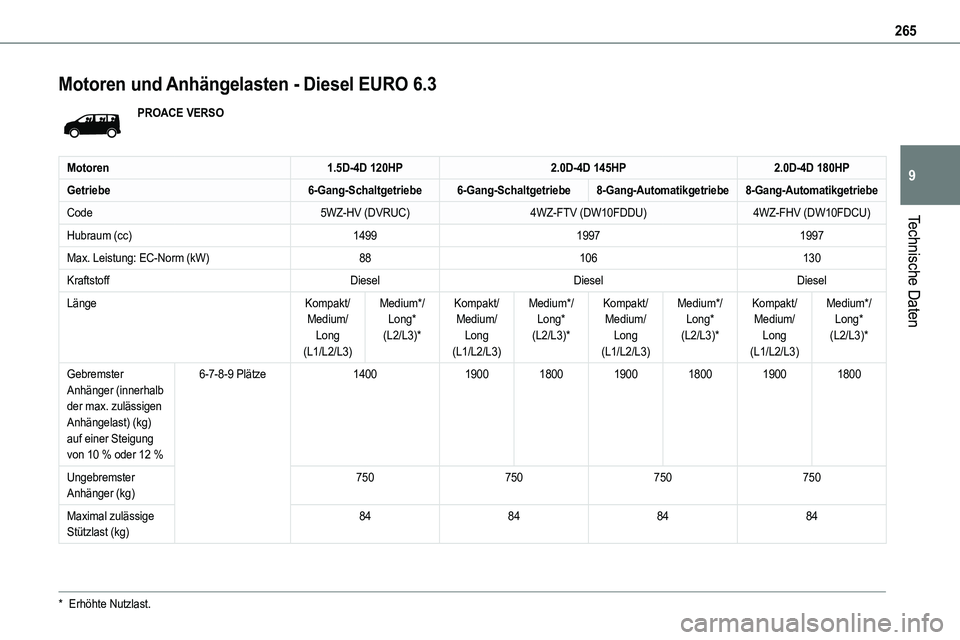

Motoren und Anhängelasten - Diesel EURO 6.3
PROACE VERSO
Motoren1.5D-4D 120HP2.0D-4D 145HP2.0D-4D 180HP
Getriebe6-Gang-Schaltgetriebe6-Gang-Schaltgetriebe8-Gang-Automatikgetriebe8-Gang-Automatikgetriebe
Code5WZ-HV (DVRUC)4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Hubraum (cc)149919971997
Max. Leistung: EC-Norm (kW)88106130
KraftstoffDieselDieselDiesel
LängeKompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakt/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %
6-7-8-9 Plätze1400190018001900180019001800
Ungebremster Anhänger (kg)750750750750
Maximal zulässige Stützlast (kg)84848484
* Erhöhte Nutzlast.

266

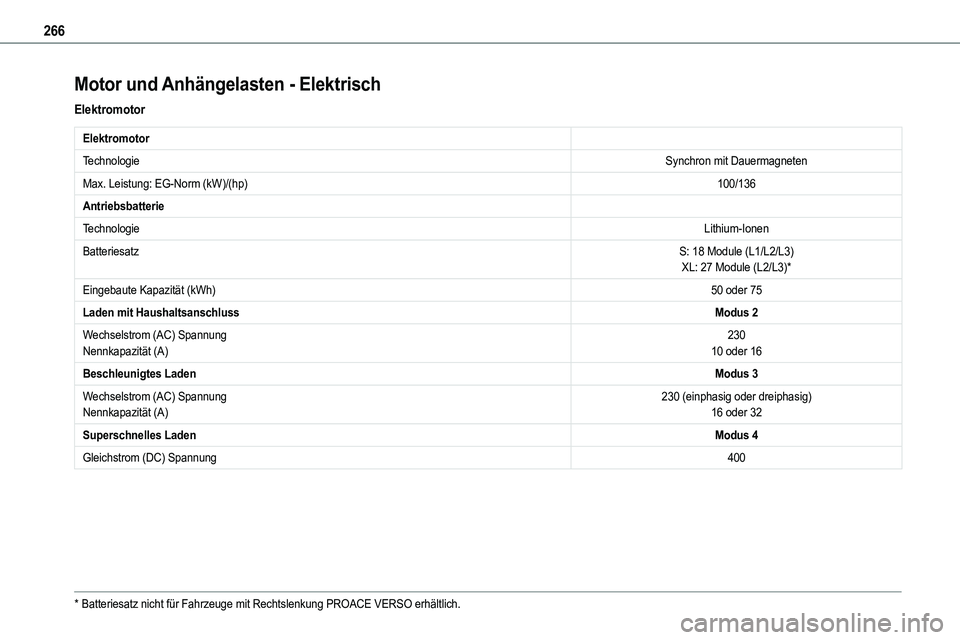

Motor und Anhängelasten - Elektrisch
Elektromotor
Elektromotor
TechnologieSynchron mit Dauermagneten
Max. Leistung: EG-Norm (kW)/(hp)100/136
Antriebsbatterie
TechnologieLithium-Ionen
BatteriesatzS: 18 Module (L1/L2/L3)XL: 27 Module (L2/L3)*
Eingebaute Kapazität (kWh)50 oder 75
Laden mit HaushaltsanschlussModus 2
Wechselstrom (AC) SpannungNennkapazität (A)23010 oder 16
Beschleunigtes LadenModus 3
Wechselstrom (AC) SpannungNennkapazität (A)230 (einphasig oder dreiphasig)16 oder 32
Superschnelles LadenModus 4
Gleichstrom (DC) Spannung400
* Batteriesatz nicht für Fahrzeuge mit Rechtslenkung PROACE VERSO erhä\
ltlich.

267
Technische Daten
9

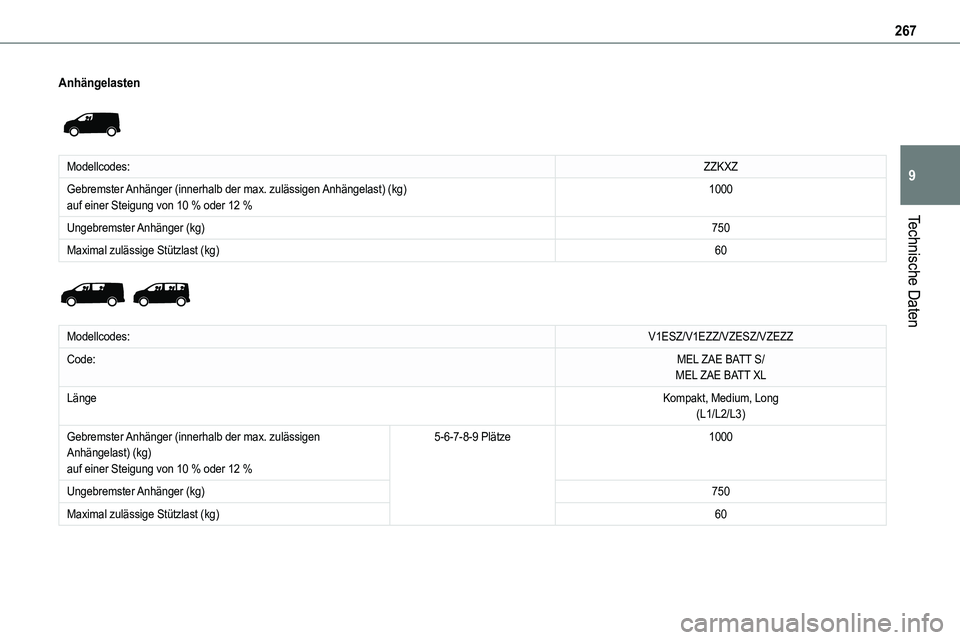

Anhängelasten

Modellcodes:ZZKXZ
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %1000
Ungebremster Anhänger (kg)750
Maximal zulässige Stützlast (kg)60

Modellcodes:V1ESZ/V1EZZ/VZESZ/VZEZZ
Code:MEL ZAE BATT S/MEL ZAE BATT XL
LängeKompakt, Medium, Long(L1/L2/L3)
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %
5-6-7-8-9 Plätze1000
Ungebremster Anhänger (kg)750
Maximal zulässige Stützlast (kg)60

268

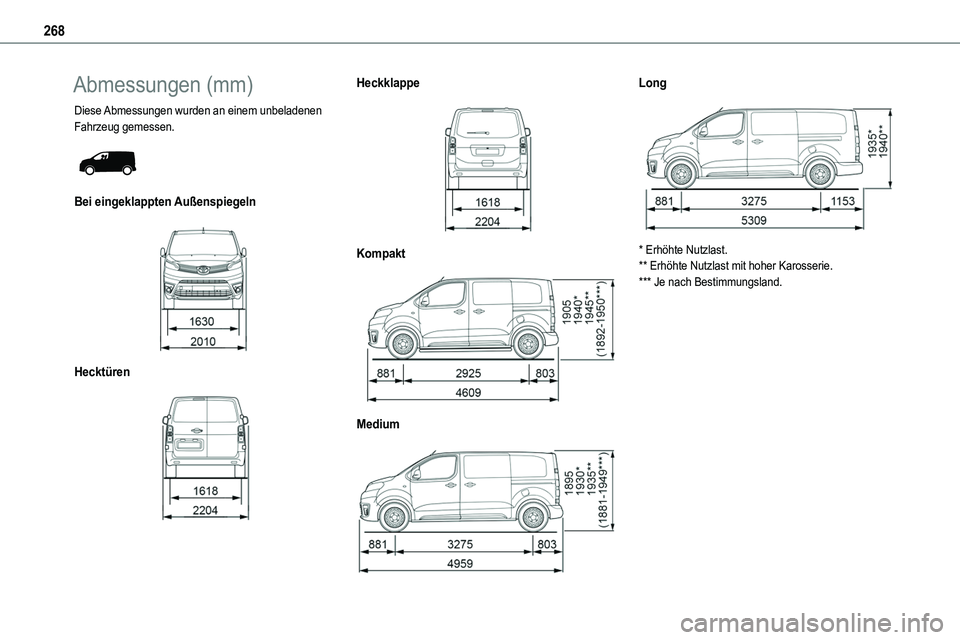

Abmessungen (mm)
Diese Abmessungen wurden an einem unbeladenen Fahrzeug gemessen.

Bei eingeklappten Außenspiegeln

Hecktüren

Heckklappe

Kompakt

Medium

Long

* Erhöhte Nutzlast.** Erhöhte Nutzlast mit hoher Karosserie.*** Je nach Bestimmungsland.

269
Technische Daten
9

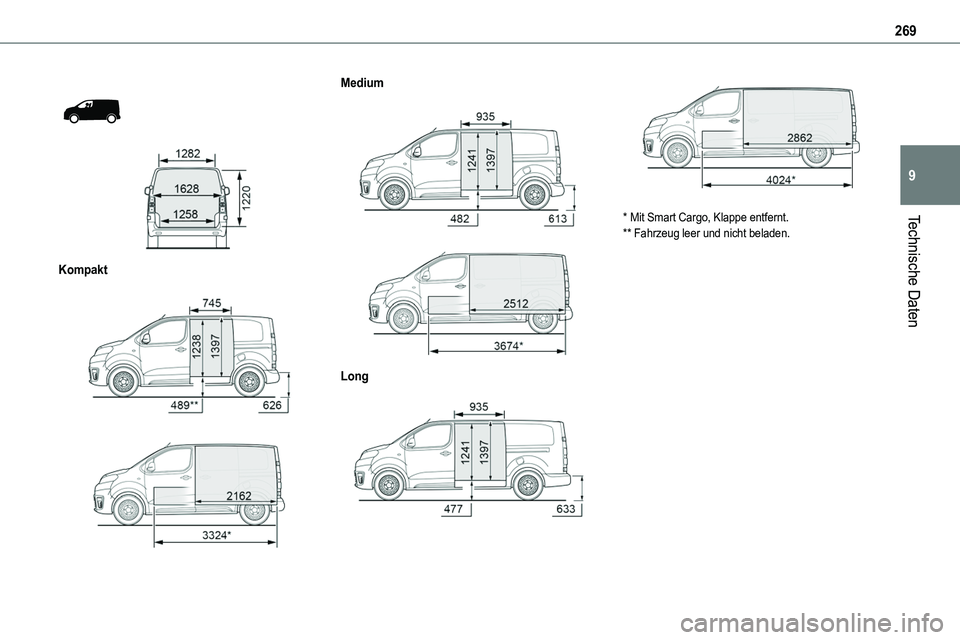

Kompakt


Medium


Long


* Mit Smart Cargo, Klappe entfernt.** Fahrzeug leer und nicht beladen.

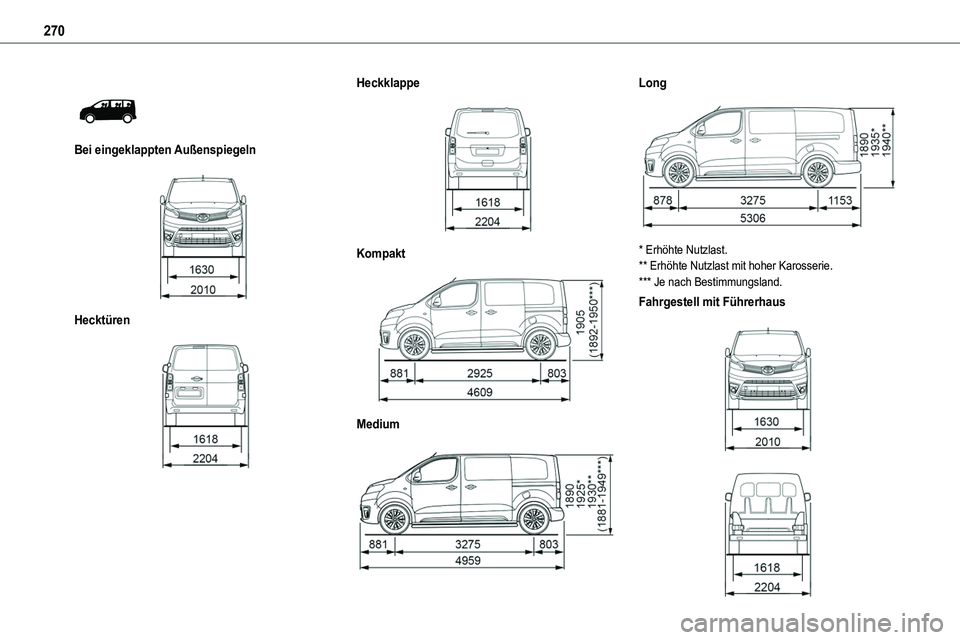

270


Bei eingeklappten Außenspiegeln

Hecktüren

Heckklappe

Kompakt

Medium

Long

* Erhöhte Nutzlast.** Erhöhte Nutzlast mit hoher Karosserie.*** Je nach Bestimmungsland.
Fahrgestell mit Führerhaus
