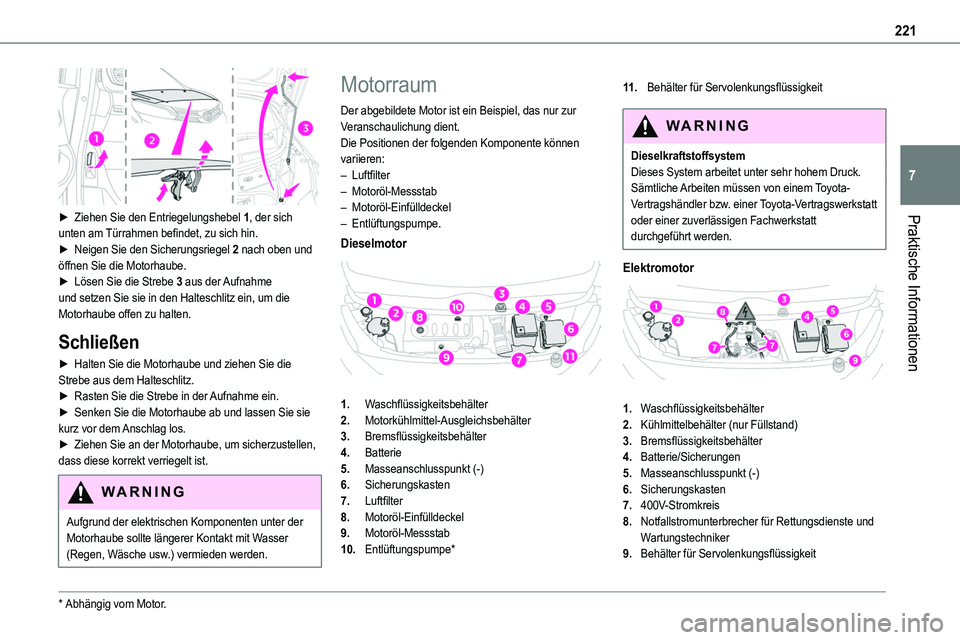

221
Praktische Informationen
7

► Ziehen Sie den Entriegelungshebel 1, der sich unten am Türrahmen befindet, zu sich hin.► Neigen Sie den Sicherungsriegel 2 nach oben und öffnen Sie die Motorhaube.► Lösen Sie die Strebe 3 aus der Aufnahme und setzen Sie sie in den Halteschlitz ein, um die Motorhaube offen zu halten.
Schließen
â–º Halten Sie die Motorhaube und ziehen Sie die Strebe aus dem Halteschlitz.â–º Rasten Sie die Strebe in der Aufnahme ein.â–º Senken Sie die Motorhaube ab und lassen Sie sie kurz vor dem Anschlag los.â–º Ziehen Sie an der Motorhaube, um sicherzustellen, dass diese korrekt verriegelt ist.
WARNI NG
Aufgrund der elektrischen Komponenten unter der Motorhaube sollte längerer Kontakt mit Wasser (Regen, Wäsche usw.) vermieden werden.
* Abhängig vom Motor.
Motorraum
Der abgebildete Motor ist ein Beispiel, das nur zur Veranschaulichung dient.Die Positionen der folgenden Komponente können variieren:– Luftfilter– Motoröl-Messstab– Motoröl-Einfülldeckel
– Entlüftungspumpe.
Dieselmotor

1.Waschflüssigkeitsbehälter
2.Motorkühlmittel-Ausgleichsbehälter
3.Bremsflüssigkeitsbehälter
4.Batterie
5.Masseanschlusspunkt (-)
6.Sicherungskasten
7.Luftfilter
8.Motoröl-Einfülldeckel
9.Motoröl-Messstab
10.Entlüftungspumpe*
11 .Behälter für Servolenkungsflüssigkeit
WARNI NG
DieselkraftstoffsystemDieses System arbeitet unter sehr hohem Druck.Sämtliche Arbeiten müssen von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt
durchgeführt werden.
Elektromotor

1.Waschflüssigkeitsbehälter
2.Kühlmittelbehälter (nur Füllstand)
3.Bremsflüssigkeitsbehälter
4.Batterie/Sicherungen
5.Masseanschlusspunkt (-)
6.Sicherungskasten
7.400V-Stromkreis
8.Notfallstromunterbrecher für Rettungsdienste und Wartungstechniker
9.Behälter für Servolenkungsflüssigkeit

222

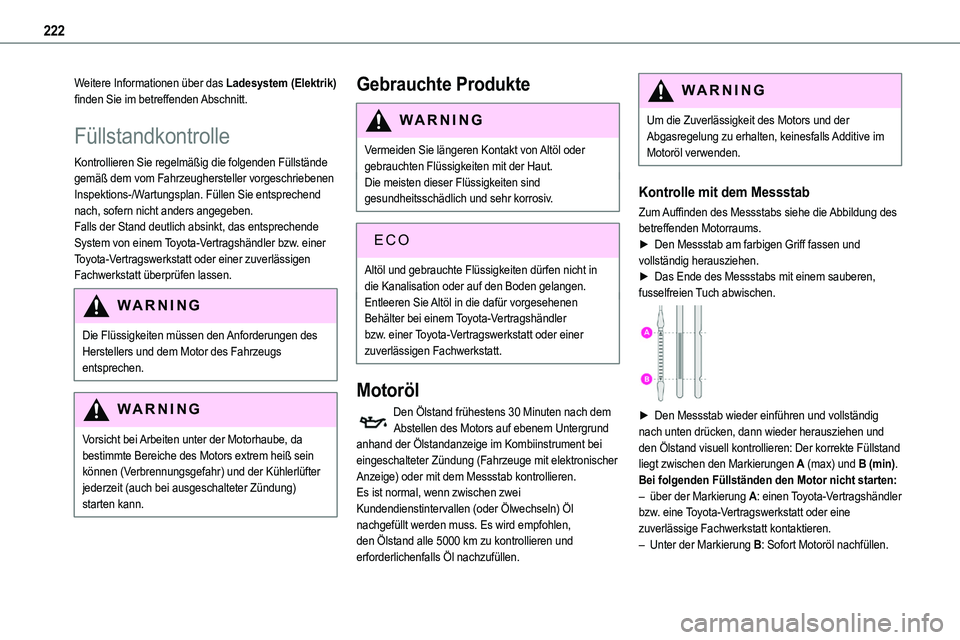

Weitere Informationen über das Ladesystem (Elektrik) finden Sie im betreffenden Abschnitt.
Füllstandkontrolle
Kontrollieren Sie regelmäßig die folgenden Füllstände gemäß dem vom Fahrzeughersteller vorgeschriebenen Inspektions-/Wartungsplan. Füllen Sie entsprechend nach, sofern nicht anders angegeben.
Falls der Stand deutlich absinkt, das entsprechende System von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt überprüfen lassen.
WARNI NG
Die Flüssigkeiten müssen den Anforderungen des Herstellers und dem Motor des Fahrzeugs entsprechen.
WARNI NG
Vorsicht bei Arbeiten unter der Motorhaube, da bestimmte Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr) und der Kühlerlüfter jederzeit (auch bei ausgeschalteter Zündung) starten kann.
Gebrauchte Produkte
WARNI NG
Vermeiden Sie längeren Kontakt von Altöl oder gebrauchten Flüssigkeiten mit der Haut.Die meisten dieser Flüssigkeiten sind gesundheitsschädlich und sehr korrosiv.
ECO
Altöl und gebrauchte Flüssigkeiten dürfen nicht in die Kanalisation oder auf den Boden gelangen.Entleeren Sie Altöl in die dafür vorgesehenen Behälter bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt.
Motoröl
Den Ölstand frühestens 30 Minuten nach dem Abstellen des Motors auf ebenem Untergrund anhand der Ölstandanzeige im Kombiinstrument bei eingeschalteter Zündung (Fahrzeuge mit elektronischer Anzeige) oder mit dem Messstab kontrollieren.Es ist normal, wenn zwischen zwei Kundendienstintervallen (oder Ölwechseln) Öl nachgefüllt werden muss. Es wird empfohlen, den Ölstand alle 5000 km zu kontrollieren und erforderlichenfalls Öl nachzufüllen.
WARNI NG
Um die Zuverlässigkeit des Motors und der Abgasregelung zu erhalten, keinesfalls Additive im Motoröl verwenden.
Kontrolle mit dem Messstab
Zum Auffinden des Messstabs siehe die Abbildung des
betreffenden Motorraums.► Den Messstab am farbigen Griff fassen und vollständig herausziehen.► Das Ende des Messstabs mit einem sauberen, fusselfreien Tuch abwischen.

► Den Messstab wieder einführen und vollständig
nach unten drücken, dann wieder herausziehen und den Ölstand visuell kontrollieren: Der korrekte Füllstand liegt zwischen den Markierungen A (max) und B (min). Bei folgenden Füllständen den Motor nicht starten:– über der Markierung A: einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.– Unter der Markierung B: Sofort Motoröl nachfüllen.

223
Praktische Informationen
7

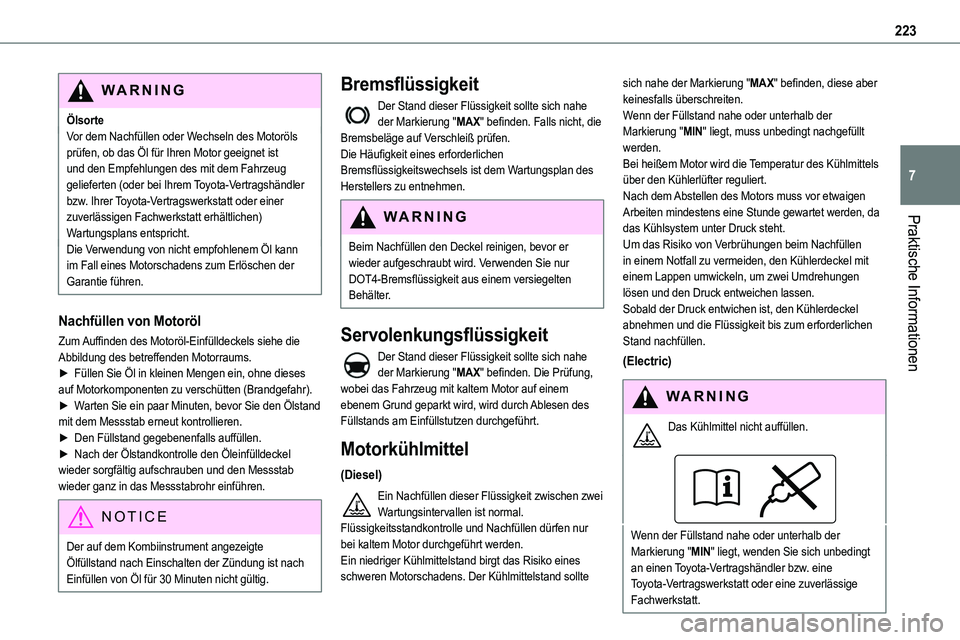

WARNI NG
ÖlsorteVor dem Nachfüllen oder Wechseln des Motoröls prüfen, ob das Öl für Ihren Motor geeignet ist und den Empfehlungen des mit dem Fahrzeug gelieferten (oder bei Ihrem Toyota-Vertragshändler bzw. Ihrer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt erhältlichen)
Wartungsplans entspricht.Die Verwendung von nicht empfohlenem Öl kann im Fall eines Motorschadens zum Erlöschen der Garantie führen.
Nachfüllen von Motoröl
Zum Auffinden des Motoröl-Einfülldeckels siehe die Abbildung des betreffenden Motorraums.► Füllen Sie Öl in kleinen Mengen ein, ohne dieses auf Motorkomponenten zu verschütten (Brandgefahr).► Warten Sie ein paar Minuten, bevor Sie den Ölstand mit dem Messstab erneut kontrollieren.► Den Füllstand gegebenenfalls auffüllen.► Nach der Ölstandkontrolle den Öleinfülldeckel wieder sorgfältig aufschrauben und den Messstab wieder ganz in das Messstabrohr einführen.
NOTIC E
Der auf dem Kombiinstrument angezeigte Ölfüllstand nach Einschalten der Zündung ist nach Einfüllen von Öl für 30 Minuten nicht gültig.
Bremsflüssigkeit
Der Stand dieser Flüssigkeit sollte sich nahe der Markierung "MAX" befinden. Falls nicht, die Bremsbeläge auf Verschleiß prüfen.Die Häufigkeit eines erforderlichen Bremsflüssigkeitswechsels ist dem Wartungsplan des Herstellers zu entnehmen.
WARNI NG
Beim Nachfüllen den Deckel reinigen, bevor er wieder aufgeschraubt wird. Verwenden Sie nur DOT4-Bremsflüssigkeit aus einem versiegelten Behälter.
Servolenkungsflüssigkeit
Der Stand dieser Flüssigkeit sollte sich nahe der Markierung "MAX" befinden. Die Prüfung, wobei das Fahrzeug mit kaltem Motor auf einem ebenem Grund geparkt wird, wird durch Ablesen des Füllstands am Einfüllstutzen durchgeführt.
Motorkühlmittel
(Diesel)
Ein Nachfüllen dieser Flüssigkeit zwischen zwei Wartungsintervallen ist normal.Flüssigkeitsstandkontrolle und Nachfüllen dürfen nur
bei kaltem Motor durchgeführt werden.Ein niedriger Kühlmittelstand birgt das Risiko eines schweren Motorschadens. Der Kühlmittelstand sollte
sich nahe der Markierung "MAX" befinden, diese aber keinesfalls überschreiten.Wenn der Füllstand nahe oder unterhalb der Markierung "MIN" liegt, muss unbedingt nachgefüllt werden.Bei heißem Motor wird die Temperatur des Kühlmittels über den Kühlerlüfter reguliert.Nach dem Abstellen des Motors muss vor etwaigen Arbeiten mindestens eine Stunde gewartet werden, da
das Kühlsystem unter Druck steht.Um das Risiko von Verbrühungen beim Nachfüllen in einem Notfall zu vermeiden, den Kühlerdeckel mit einem Lappen umwickeln, um zwei Umdrehungen lösen und den Druck entweichen lassen.Sobald der Druck entwichen ist, den Kühlerdeckel abnehmen und die Flüssigkeit bis zum erforderlichen Stand nachfüllen.
(Electric)
WARNI NG
Das Kühlmittel nicht auffüllen.
Wenn der Füllstand nahe oder unterhalb der Markierung "MIN" liegt, wenden Sie sich unbedingt an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.

224

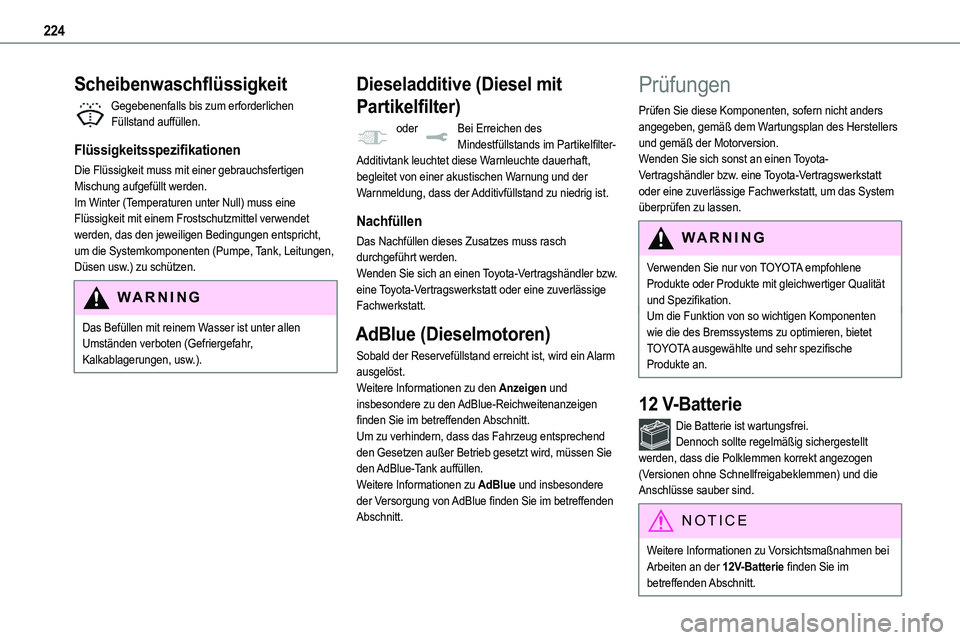

Scheibenwaschflüssigkeit
Gegebenenfalls bis zum erforderlichen Füllstand auffüllen.
Flüssigkeitsspezifikationen
Die Flüssigkeit muss mit einer gebrauchsfertigen Mischung aufgefüllt werden.Im Winter (Temperaturen unter Null) muss eine Flüssigkeit mit einem Frostschutzmittel verwendet
werden, das den jeweiligen Bedingungen entspricht, um die Systemkomponenten (Pumpe, Tank, Leitungen, Düsen usw.) zu schützen.
WARNI NG
Das Befüllen mit reinem Wasser ist unter allen Umständen verboten (Gefriergefahr, Kalkablagerungen, usw.).
Dieseladditive (Diesel mit
Partikelfilter)
oder Bei Erreichen des Mindestfüllstands im Partikelfilter-Additivtank leuchtet diese Warnleuchte dauerhaft, begleitet von einer akustischen Warnung und der Warnmeldung, dass der Additivfüllstand zu niedrig ist.
Nachfüllen
Das Nachfüllen dieses Zusatzes muss rasch durchgeführt werden.Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.
AdBlue (Dieselmotoren)
Sobald der Reservefüllstand erreicht ist, wird ein Alarm ausgelöst.Weitere Informationen zu den Anzeigen und insbesondere zu den AdBlue-Reichweitenanzeigen finden Sie im betreffenden Abschnitt.Um zu verhindern, dass das Fahrzeug entsprechend den Gesetzen außer Betrieb gesetzt wird, müssen Sie den AdBlue-Tank auffüllen.Weitere Informationen zu AdBlue und insbesondere der Versorgung von AdBlue finden Sie im betreffenden Abschnitt.
Prüfungen
Prüfen Sie diese Komponenten, sofern nicht anders angegeben, gemäß dem Wartungsplan des Herstellers und gemäß der Motorversion.Wenden Sie sich sonst an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt, um das System überprüfen zu lassen.
WARNI NG
Verwenden Sie nur von TOYOTA empfohlene Produkte oder Produkte mit gleichwertiger Qualität und Spezifikation.Um die Funktion von so wichtigen Komponenten wie die des Bremssystems zu optimieren, bietet TOYOTA ausgewählte und sehr spezifische Produkte an.
12 V-Batterie
Die Batterie ist wartungsfrei.Dennoch sollte regelmäßig sichergestellt werden, dass die Polklemmen korrekt angezogen (Versionen ohne Schnellfreigabeklemmen) und die Anschlüsse sauber sind.
NOTIC E
Weitere Informationen zu Vorsichtsmaßnahmen bei Arbeiten an der 12V-Batterie finden Sie im betreffenden Abschnitt.

225
Praktische Informationen
7

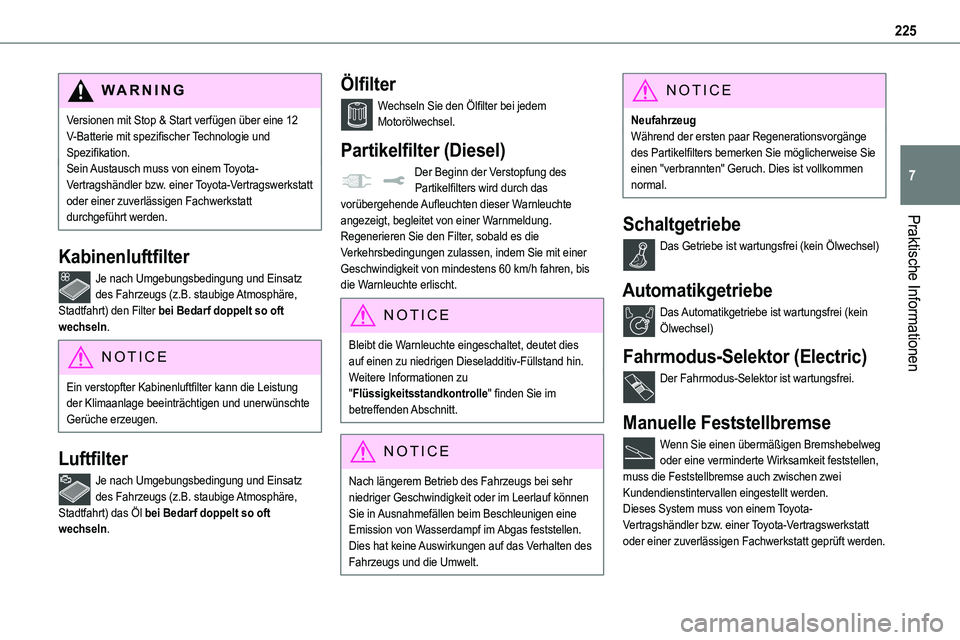

WARNI NG
Versionen mit Stop & Start verfügen über eine 12 V-Batterie mit spezifischer Technologie und Spezifikation.Sein Austausch muss von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt durchgeführt werden.
Kabinenluftfilter
Je nach Umgebungsbedingung und Einsatz des Fahrzeugs (z.B. staubige Atmosphäre, Stadtfahrt) den Filter bei Bedarf doppelt so oft wechseln.
NOTIC E
Ein verstopfter Kabinenluftfilter kann die Leistung der Klimaanlage beeinträchtigen und unerwünschte Gerüche erzeugen.
Luftfilter
Je nach Umgebungsbedingung und Einsatz des Fahrzeugs (z.B. staubige Atmosphäre, Stadtfahrt) das Öl bei Bedarf doppelt so oft wechseln.
Ölfilter
Wechseln Sie den Ölfilter bei jedem Motorölwechsel.
Partikelfilter (Diesel)
Der Beginn der Verstopfung des Partikelfilters wird durch das vorübergehende Aufleuchten dieser Warnleuchte angezeigt, begleitet von einer Warnmeldung.
Regenerieren Sie den Filter, sobald es die Verkehrsbedingungen zulassen, indem Sie mit einer Geschwindigkeit von mindestens 60 km/h fahren, bis die Warnleuchte erlischt.
NOTIC E
Bleibt die Warnleuchte eingeschaltet, deutet dies auf einen zu niedrigen Dieseladditiv-Füllstand hin.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
NOTIC E
Nach längerem Betrieb des Fahrzeugs bei sehr niedriger Geschwindigkeit oder im Leerlauf können Sie in Ausnahmefällen beim Beschleunigen eine Emission von Wasserdampf im Abgas feststellen. Dies hat keine Auswirkungen auf das Verhalten des Fahrzeugs und die Umwelt.
NOTIC E
NeufahrzeugWährend der ersten paar Regenerationsvorgänge des Partikelfilters bemerken Sie möglicherweise Sie einen "verbrannten" Geruch. Dies ist vollkommen normal.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein Ölwechsel)
Automatikgetriebe
Das Automatikgetriebe ist wartungsfrei (kein Ölwechsel)
Fahrmodus-Selektor (Electric)
Der Fahrmodus-Selektor ist wartungsfrei.
Manuelle Feststellbremse
Wenn Sie einen übermäßigen Bremshebelweg oder eine verminderte Wirksamkeit feststellen, muss die Feststellbremse auch zwischen zwei Kundendienstintervallen eingestellt werden.Dieses System muss von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt geprüft werden.

226

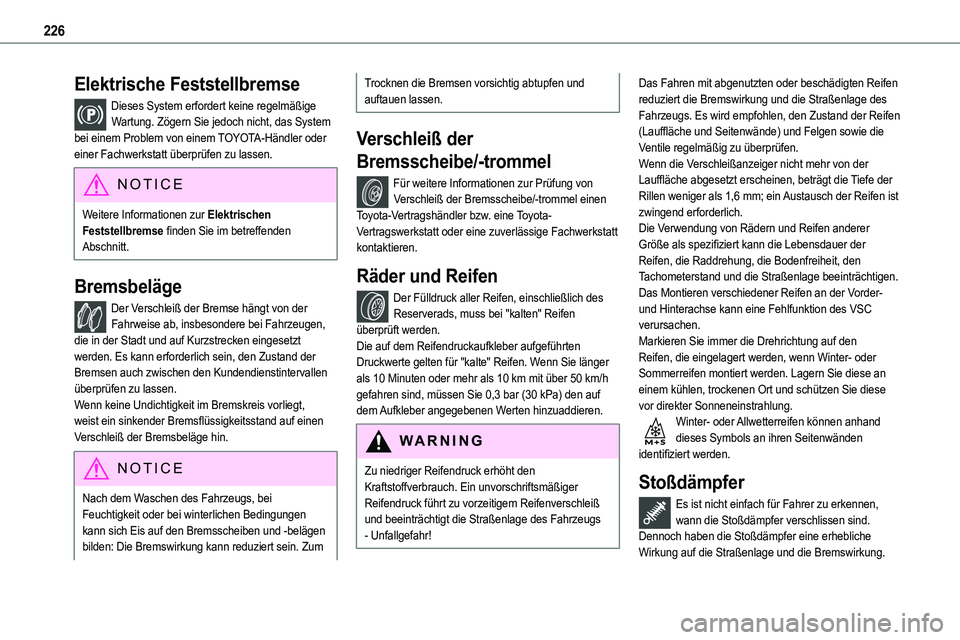

Elektrische Feststellbremse
Dieses System erfordert keine regelmäßige Wartung. Zögern Sie jedoch nicht, das System bei einem Problem von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen zu lassen.
NOTIC E
Weitere Informationen zur Elektrischen Feststellbremse finden Sie im betreffenden Abschnitt.
Bremsbeläge
Der Verschleiß der Bremse hängt von der Fahrweise ab, insbesondere bei Fahrzeugen, die in der Stadt und auf Kurzstrecken eingesetzt werden. Es kann erforderlich sein, den Zustand der Bremsen auch zwischen den Kundendienstintervallen überprüfen zu lassen.Wenn keine Undichtigkeit im Bremskreis vorliegt, weist ein sinkender Bremsflüssigkeitsstand auf einen Verschleiß der Bremsbeläge hin.
NOTIC E
Nach dem Waschen des Fahrzeugs, bei Feuchtigkeit oder bei winterlichen Bedingungen kann sich Eis auf den Bremsscheiben und -belägen
bilden: Die Bremswirkung kann reduziert sein. Zum
Trocknen die Bremsen vorsichtig abtupfen und auftauen lassen.
Verschleiß der
Bremsscheibe/-trommel
Für weitere Informationen zur Prüfung von Verschleiß der Bremsscheibe/-trommel einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.
Räder und Reifen
Der Fülldruck aller Reifen, einschließlich des Reserverads, muss bei "kalten" Reifen überprüft werden.Die auf dem Reifendruckaufkleber aufgeführten Druckwerte gelten für "kalte" Reifen. Wenn Sie länger als 10 Minuten oder mehr als 10 km mit über 50 km/h gefahren sind, müssen Sie 0,3 bar (30 kPa) den auf dem Aufkleber angegebenen Werten hinzuaddieren.
WARNI NG
Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch. Ein unvorschriftsmäßiger Reifendruck führt zu vorzeitigem Reifenverschleiß und beeinträchtigt die Straßenlage des Fahrzeugs
- Unfallgefahr!
Das Fahren mit abgenutzten oder beschädigten Reifen reduziert die Bremswirkung und die Straßenlage des Fahrzeugs. Es wird empfohlen, den Zustand der Reifen (Lauffläche und Seitenwände) und Felgen sowie die Ventile regelmäßig zu überprüfen.Wenn die Verschleißanzeiger nicht mehr von der Lauffläche abgesetzt erscheinen, beträgt die Tiefe der Rillen weniger als 1,6 mm; ein Austausch der Reifen ist zwingend erforderlich.
Die Verwendung von Rädern und Reifen anderer Größe als spezifiziert kann die Lebensdauer der Reifen, die Raddrehung, die Bodenfreiheit, den Tachometerstand und die Straßenlage beeinträchtigen.Das Montieren verschiedener Reifen an der Vorder- und Hinterachse kann eine Fehlfunktion des VSC verursachen.Markieren Sie immer die Drehrichtung auf den Reifen, die eingelagert werden, wenn Winter- oder Sommerreifen montiert werden. Lagern Sie diese an einem kühlen, trockenen Ort und schützen Sie diese vor direkter Sonneneinstrahlung.Winter- oder Allwetterreifen können anhand dieses Symbols an ihren Seitenwänden identifiziert werden.
Stoßdämpfer
Es ist nicht einfach für Fahrer zu erkennen, wann die Stoßdämpfer verschlissen sind. Dennoch haben die Stoßdämpfer eine erhebliche Wirkung auf die Straßenlage und die Bremswirkung.

227
Praktische Informationen
7

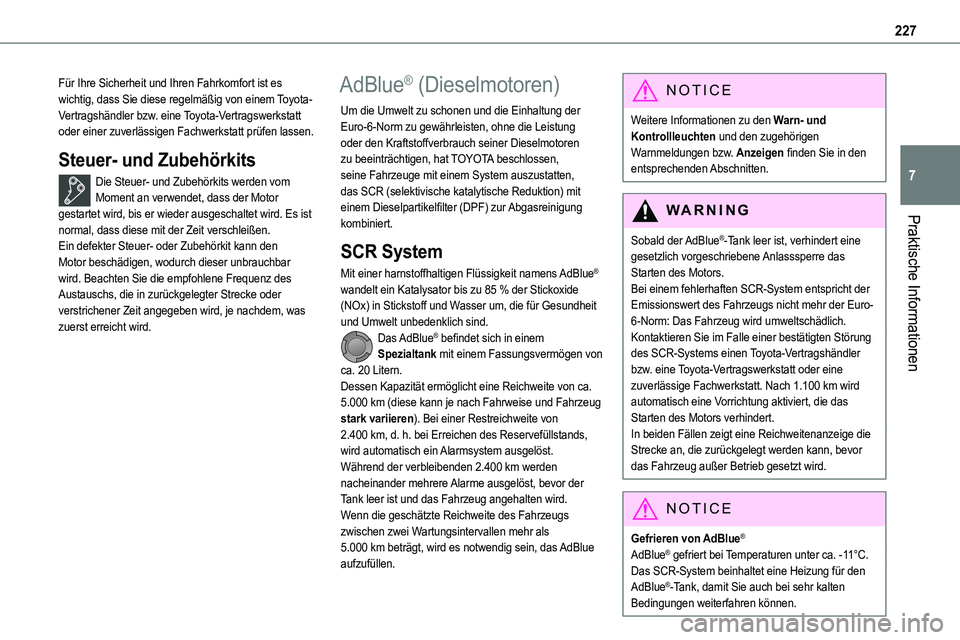

Für Ihre Sicherheit und Ihren Fahrkomfort ist es wichtig, dass Sie diese regelmäßig von einem Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt prüfen lassen.
Steuer- und Zubehörkits
Die Steuer- und Zubehörkits werden vom Moment an verwendet, dass der Motor gestartet wird, bis er wieder ausgeschaltet wird. Es ist
normal, dass diese mit der Zeit verschleißen.Ein defekter Steuer- oder Zubehörkit kann den Motor beschädigen, wodurch dieser unbrauchbar wird. Beachten Sie die empfohlene Frequenz des Austauschs, die in zurückgelegter Strecke oder verstrichener Zeit angegeben wird, je nachdem, was zuerst erreicht wird.
AdBlue® (Dieselmotoren)
Um die Umwelt zu schonen und die Einhaltung der Euro-6-Norm zu gewährleisten, ohne die Leistung oder den Kraftstoffverbrauch seiner Dieselmotoren zu beeinträchtigen, hat TOYOTA beschlossen, seine Fahrzeuge mit einem System auszustatten, das SCR (selektivische katalytische Reduktion) mit einem Dieselpartikelfilter (DPF) zur Abgasreinigung
kombiniert.
SCR System
Mit einer harnstoffhaltigen Flüssigkeit namens AdBlue® wandelt ein Katalysator bis zu 85 % der Stickoxide (NOx) in Stickstoff und Wasser um, die für Gesundheit und Umwelt unbedenklich sind.Das AdBlue® befindet sich in einem Spezialtank mit einem Fassungsvermögen von ca. 20 Litern.Dessen Kapazität ermöglicht eine Reichweite von ca. 5.000 km (diese kann je nach Fahrweise und Fahrzeug stark variieren). Bei einer Restreichweite von 2.400 km, d. h. bei Erreichen des Reservefüllstands, wird automatisch ein Alarmsystem ausgelöst.Während der verbleibenden 2.400 km werden nacheinander mehrere Alarme ausgelöst, bevor der Tank leer ist und das Fahrzeug angehalten wird.Wenn die geschätzte Reichweite des Fahrzeugs zwischen zwei Wartungsintervallen mehr als 5.000 km beträgt, wird es notwendig sein, das AdBlue aufzufüllen.
NOTIC E
Weitere Informationen zu den Warn- und Kontrollleuchten und den zugehörigen Warnmeldungen bzw. Anzeigen finden Sie in den entsprechenden Abschnitten.
WARNI NG
Sobald der AdBlue®-Tank leer ist, verhindert eine gesetzlich vorgeschriebene Anlasssperre das Starten des Motors.Bei einem fehlerhaften SCR-System entspricht der Emissionswert des Fahrzeugs nicht mehr der Euro-6-Norm: Das Fahrzeug wird umweltschädlich.Kontaktieren Sie im Falle einer bestätigten Störung des SCR-Systems einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt. Nach 1.100 km wird automatisch eine Vorrichtung aktiviert, die das Starten des Motors verhindert.In beiden Fällen zeigt eine Reichweitenanzeige die Strecke an, die zurückgelegt werden kann, bevor das Fahrzeug außer Betrieb gesetzt wird.
NOTIC E
Gefrieren von AdBlue®
AdBlue® gefriert bei Temperaturen unter ca. -11°C.Das SCR-System beinhaltet eine Heizung für den AdBlue®-Tank, damit Sie auch bei sehr kalten Bedingungen weiterfahren können.

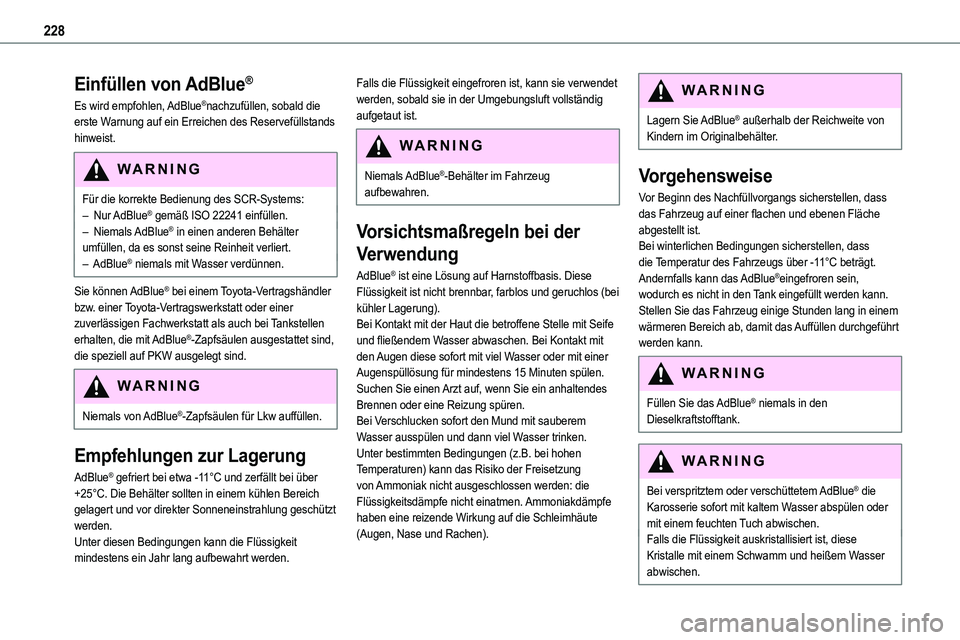

228
Einfüllen von AdBlue®
Es wird empfohlen, AdBlue®nachzufüllen, sobald die erste Warnung auf ein Erreichen des Reservefüllstands hinweist.
WARNI NG
Für die korrekte Bedienung des SCR-Systems:– Nur AdBlue® gemäß ISO 22241 einfüllen.
– Niemals AdBlue® in einen anderen Behälter umfüllen, da es sonst seine Reinheit verliert.– AdBlue® niemals mit Wasser verdünnen.
Sie können AdBlue® bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt als auch bei Tankstellen erhalten, die mit AdBlue®-Zapfsäulen ausgestattet sind, die speziell auf PKW ausgelegt sind.
WARNI NG
Niemals von AdBlue®-Zapfsäulen für Lkw auffüllen.
Empfehlungen zur Lagerung
AdBlue® gefriert bei etwa -11°C und zerfällt bei über +25°C. Die Behälter sollten in einem kühlen Bereich gelagert und vor direkter Sonneneinstrahlung geschützt werden.
Unter diesen Bedingungen kann die Flüssigkeit mindestens ein Jahr lang aufbewahrt werden.
Falls die Flüssigkeit eingefroren ist, kann sie verwendet werden, sobald sie in der Umgebungsluft vollständig aufgetaut ist.
WARNI NG
Niemals AdBlue®-Behälter im Fahrzeug aufbewahren.
Vorsichtsmaßregeln bei der
Verwendung
AdBlue® ist eine Lösung auf Harnstoffbasis. Diese Flüssigkeit ist nicht brennbar, farblos und geruchlos (bei kühler Lagerung).Bei Kontakt mit der Haut die betroffene Stelle mit Seife und fließendem Wasser abwaschen. Bei Kontakt mit den Augen diese sofort mit viel Wasser oder mit einer Augenspüllösung für mindestens 15 Minuten spülen. Suchen Sie einen Arzt auf, wenn Sie ein anhaltendes Brennen oder eine Reizung spüren.Bei Verschlucken sofort den Mund mit sauberem Wasser ausspülen und dann viel Wasser trinken.Unter bestimmten Bedingungen (z.B. bei hohen Temperaturen) kann das Risiko der Freisetzung von Ammoniak nicht ausgeschlossen werden: die Flüssigkeitsdämpfe nicht einatmen. Ammoniakdämpfe haben eine reizende Wirkung auf die Schleimhäute
(Augen, Nase und Rachen).
WARNI NG
Lagern Sie AdBlue® außerhalb der Reichweite von Kindern im Originalbehälter.
Vorgehensweise
Vor Beginn des Nachfüllvorgangs sicherstellen, dass das Fahrzeug auf einer flachen und ebenen Fläche
abgestellt ist.Bei winterlichen Bedingungen sicherstellen, dass die Temperatur des Fahrzeugs über -11°C beträgt. Andernfalls kann das AdBlue®eingefroren sein, wodurch es nicht in den Tank eingefüllt werden kann. Stellen Sie das Fahrzeug einige Stunden lang in einem wärmeren Bereich ab, damit das Auffüllen durchgeführt werden kann.
WARNI NG
Füllen Sie das AdBlue® niemals in den Dieselkraftstofftank.
WARNI NG
Bei verspritztem oder verschüttetem AdBlue® die Karosserie sofort mit kaltem Wasser abspülen oder mit einem feuchten Tuch abwischen.Falls die Flüssigkeit auskristallisiert ist, diese Kristalle mit einem Schwamm und heißem Wasser abwischen.

229
Praktische Informationen
7

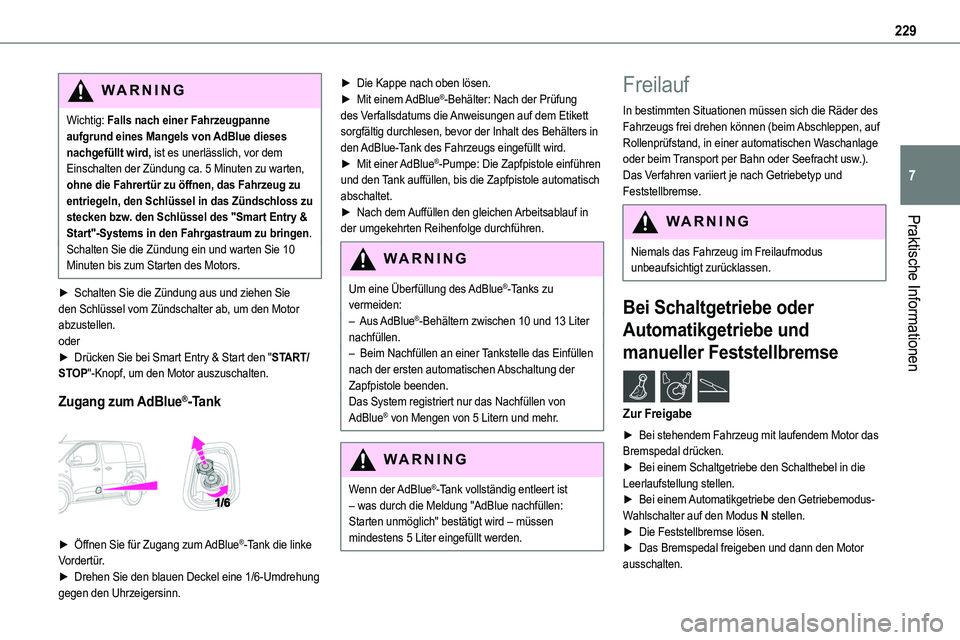

WARNI NG
Wichtig: Falls nach einer Fahrzeugpanne aufgrund eines Mangels von AdBlue dieses nachgefüllt wird, ist es unerlässlich, vor dem Einschalten der Zündung ca. 5 Minuten zu warten, ohne die Fahrertür zu öffnen, das Fahrzeug zu entriegeln, den Schlüssel in das Zündschloss zu stecken bzw. den Schlüssel des "Smart Entry &
Start"-Systems in den Fahrgastraum zu bringen.Schalten Sie die Zündung ein und warten Sie 10 Minuten bis zum Starten des Motors.
► Schalten Sie die Zündung aus und ziehen Sie den Schlüssel vom Zündschalter ab, um den Motor abzustellen.oder► Drücken Sie bei Smart Entry & Start den "START/STOP"-Knopf, um den Motor auszuschalten.
Zugang zum AdBlue®-Tank

► Öffnen Sie für Zugang zum AdBlue®-Tank die linke Vordertür.► Drehen Sie den blauen Deckel eine 1/6-Umdrehung gegen den Uhrzeigersinn.
► Die Kappe nach oben lösen.► Mit einem AdBlue®-Behälter: Nach der Prüfung des Verfallsdatums die Anweisungen auf dem Etikett sorgfältig durchlesen, bevor der Inhalt des Behälters in den AdBlue-Tank des Fahrzeugs eingefüllt wird.► Mit einer AdBlue®-Pumpe: Die Zapfpistole einführen und den Tank auffüllen, bis die Zapfpistole automatisch abschaltet.► Nach dem Auffüllen den gleichen Arbeitsablauf in
der umgekehrten Reihenfolge durchführen.
WARNI NG
Um eine Überfüllung des AdBlue®-Tanks zu vermeiden:– Aus AdBlue®-Behältern zwischen 10 und 13 Liter nachfüllen.– Beim Nachfüllen an einer Tankstelle das Einfüllen nach der ersten automatischen Abschaltung der Zapfpistole beenden.Das System registriert nur das Nachfüllen von AdBlue® von Mengen von 5 Litern und mehr.
WARNI NG
Wenn der AdBlue®-Tank vollständig entleert ist – was durch die Meldung "AdBlue nachfüllen: Starten unmöglich" bestätigt wird – müssen mindestens 5 Liter eingefüllt werden.
Freilauf
In bestimmten Situationen müssen sich die Räder des Fahrzeugs frei drehen können (beim Abschleppen, auf Rollenprüfstand, in einer automatischen Waschanlage oder beim Transport per Bahn oder Seefracht usw.).Das Verfahren variiert je nach Getriebetyp und Feststellbremse.
WARNI NG
Niemals das Fahrzeug im Freilaufmodus unbeaufsichtigt zurücklassen.
Bei Schaltgetriebe oder
Automatikgetriebe und
manueller Feststellbremse /
Zur Freigabe
► Bei stehendem Fahrzeug mit laufendem Motor das Bremspedal drücken.► Bei einem Schaltgetriebe den Schalthebel in die Leerlaufstellung stellen.► Bei einem Automatikgetriebe den Getriebemodus-Wahlschalter auf den Modus N stellen.► Die Feststellbremse lösen.
â–º Das Bremspedal freigeben und dann den Motor ausschalten.

230

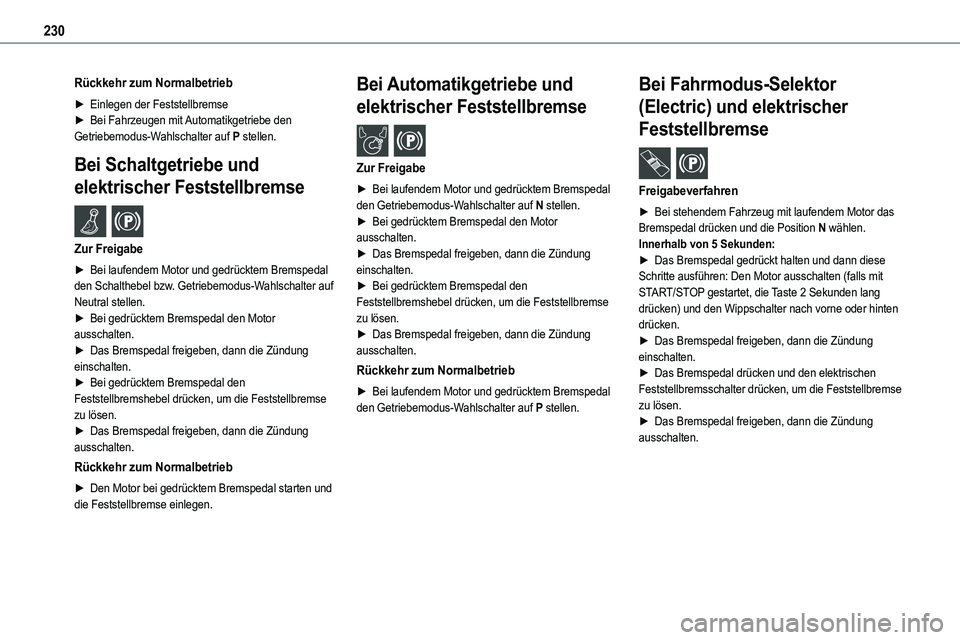

Rückkehr zum Normalbetrieb
â–º Einlegen der Feststellbremseâ–º Bei Fahrzeugen mit Automatikgetriebe den Getriebemodus-Wahlschalter auf P stellen.
Bei Schaltgetriebe und
elektrischer Feststellbremse /
Zur Freigabe
► Bei laufendem Motor und gedrücktem Bremspedal den Schalthebel bzw. Getriebemodus-Wahlschalter auf Neutral stellen.► Bei gedrücktem Bremspedal den Motor ausschalten.► Das Bremspedal freigeben, dann die Zündung einschalten.► Bei gedrücktem Bremspedal den Feststellbremshebel drücken, um die Feststellbremse zu lösen.► Das Bremspedal freigeben, dann die Zündung ausschalten.
Rückkehr zum Normalbetrieb
► Den Motor bei gedrücktem Bremspedal starten und die Feststellbremse einlegen.
Bei Automatikgetriebe und
elektrischer Feststellbremse /
Zur Freigabe
► Bei laufendem Motor und gedrücktem Bremspedal den Getriebemodus-Wahlschalter auf N stellen.► Bei gedrücktem Bremspedal den Motor
ausschalten.► Das Bremspedal freigeben, dann die Zündung einschalten.► Bei gedrücktem Bremspedal den Feststellbremshebel drücken, um die Feststellbremse zu lösen.► Das Bremspedal freigeben, dann die Zündung ausschalten.
Rückkehr zum Normalbetrieb
► Bei laufendem Motor und gedrücktem Bremspedal den Getriebemodus-Wahlschalter auf P stellen.
Bei Fahrmodus-Selektor
(Electric) und elektrischer
Feststellbremse /
Freigabeverfahren
â–º Bei stehendem Fahrzeug mit laufendem Motor das
Bremspedal drücken und die Position N wählen.Innerhalb von 5 Sekunden:► Das Bremspedal gedrückt halten und dann diese Schritte ausführen: Den Motor ausschalten (falls mit START/STOP gestartet, die Taste 2 Sekunden lang drücken) und den Wippschalter nach vorne oder hinten drücken.► Das Bremspedal freigeben, dann die Zündung einschalten.► Das Bremspedal drücken und den elektrischen Feststellbremsschalter drücken, um die Feststellbremse zu lösen.► Das Bremspedal freigeben, dann die Zündung ausschalten.
