Page 21 of 360
21
Strumentazione
1
WARNI NG
In caso di guasto del misuratore elettrico, il livello dell'olio non sarà più monitorato.Se il sistema è difettoso, è necessario controllare il livello dell'olio motore con l'astina di livello manuale situata nel vano motore.Per ulteriori informazioni su Controllo livelli, fare riferimento alla sezione corrispondente.
Indicatori di autonomia
AdBlue®
I motori diesel sono dotati di un sistema di controllo emissioni SCR (Selective Catalytic Reduction, Riduzione catalitica selettiva) e di un filtro antiparticolato diesel (DPF) per il trattamento dei gas di scarico. Questi motori non possono funzionare senza liquido AdBlue®.Quando il livello di AdBlue® scende al di sotto del livello di riserva (tra 2.400 e 0 km), una spia di allarme si accende nel momento in cui si inserisce l'accensione e sul quadro strumenti.
WARNI NG
Il sistema di prevenzione avviamento motore richiesto per legge viene attivato
automaticamente una volta che il serbatoio di AdBlue® è vuoto. Quindi non sarà più possibile avviare il motore fino al rabbocco del livello minimo di AdBlue®.
Visualizzazione manuale
dell'autonomia
Mentre l'autonomia di guida è superiore a 2.400 km, questa non viene visualizzata automaticamente.
► Premere questo pulsante per visualizzare temporaneamente l'autonomia di guida. Con touch screenÈ possibile visualizzare le informazioni sull'autonomia nel menu "Guida/Veicolo".
Azioni necessarie relative all'assenza
di AdBlue®
Le seguenti spie di allarme si accendono quando la quantità di AdBlue® è inferiore al livello di riserva corrispondente a un'autonomia di 2.400 km.Insieme alle spie di allarme, dei messaggi ricordano regolarmente la necessità di
eseguire un rabbocco per evitare l'inibizione di avviamento del motore. Fare riferimento alla sezione Spie di allarme e indicatori per dettagli sui messaggi visualizzati.
NOTIC E
Per ulteriori informazioni sulla AdBlue®(motori diesel) e, in particolare, sul rabbocco, fare riferimento alla sezione corrispondente.
Con motori Euro 6.3
Spie/spie di allarme accese
AzioneAutonomia residua
Rabboccare.Tra 2.400 km e 800 km
Rabboccare prima possibile.
Tra 800 km e 100 km
È necessario rabboccare, per scongiurare il rischio che venga inibito l'avviamento del motore.
Tra 100 km e 0 km
Page 22 of 360
22
Spie/spie di allarme accese
AzioneAutonomia residua
Per poter riavviare il motore, aggiungere almeno 5 litri di AdBlue® nel relativo serbatoio.
0 km
Anomalia del sistema di controllo
emissioni SCR
Rilevamento anomalie
Se viene rilevata un'anomalia, queste spie di allarme di accendono, accompagnate da un segnale acustico e da un messaggio "Anomalia antinquinamento” o “NO START IN”.
L'allarme viene attivato durante la guida, quando viene rilevato un guasto per la prima volta, successivamente all'inserimento dell'accensione per i cicli di guida successivi, se la causa del guasto persiste.
NOTIC E
Se si tratta di un'anomalia temporanea, l'allarme scompare durante il ciclo di guida successivo, dopo i controlli autodiagnostici del sistema di controllo emissioni SCR.
Anomalia confermata durante la fase di guida consentita (tra 1.100 km e 0 km)
Se l'indicazione di guasto è ancora permanentemente visualizzata dopo 50 km di guida, viene confermata l'anomalia nel sistema SCR.La spia di allarme AdBlue lampeggia, quindi viene visualizzato un messaggio "Anom antinquin: Avviam vietato in X chilometri" o "NO START IN X miglia", indicante l'autonomia di guida in miglia o chilometri.Durante la guida, il messaggio viene visualizzato ogni 30 secondi. L'allarme viene ripetuto a ogni inserimento dell'accensione.È possibile proseguire la guida per 1.100 km prima che si attivi il sistema immobilizzatore del motore.
WARNI NG
Far controllare il sistema presso un
concessionario autorizzato Toyota, un riparatore autorizzato Toyota o un riparatore qualificato.
Avviamento non consentito
Ogni volta che viene inserita l'accensione, viene visualizzato il messaggio "Anom antinquin: Avv vietato" o "NO START IN".
WARNI NG
Per poter riavviare il motore, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato.
Indicatore di alimentazione
(elettrico)
CHARGERicarica della batteria di trazione durante l'accelerazione e la frenata.
ECO

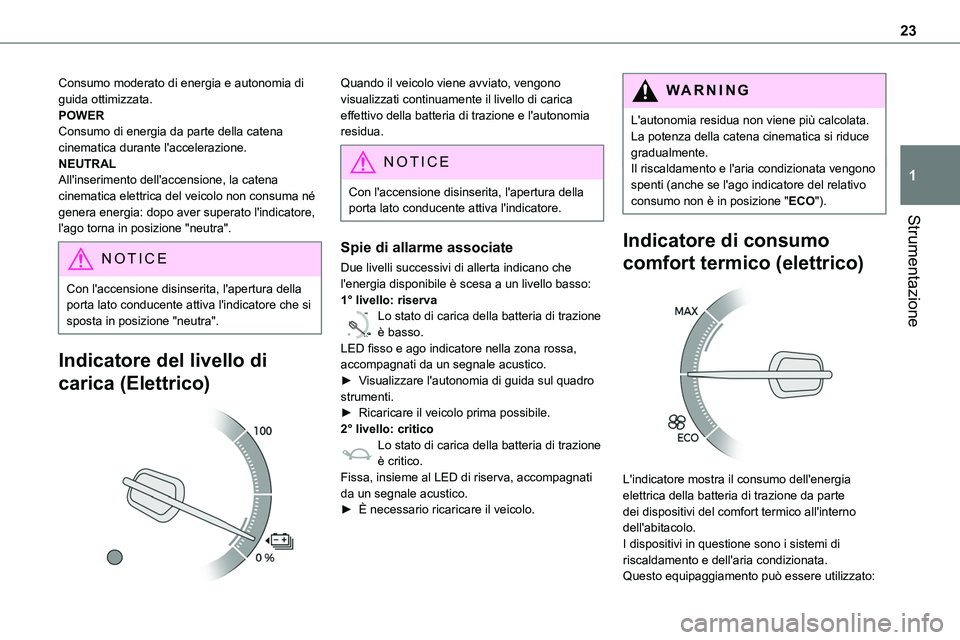

Page 23 of 360
23
Strumentazione
1
Consumo moderato di energia e autonomia di guida ottimizzata.POWERConsumo di energia da parte della catena cinematica durante l'accelerazione.NEUTRALAll'inserimento dell'accensione, la catena cinematica elettrica del veicolo non consuma né genera energia: dopo aver superato l'indicatore,
l'ago torna in posizione "neutra".
NOTIC E
Con l'accensione disinserita, l'apertura della porta lato conducente attiva l'indicatore che si sposta in posizione "neutra".
Indicatore del livello di
carica (Elettrico)
Quando il veicolo viene avviato, vengono visualizzati continuamente il livello di carica effettivo della batteria di trazione e l'autonomia residua.
NOTIC E
Con l'accensione disinserita, l'apertura della porta lato conducente attiva l'indicatore.
Spie di allarme associate
Due livelli successivi di allerta indicano che l'energia disponibile è scesa a un livello basso:1° livello: riserva
0 %
100
Lo stato di carica della batteria di trazione è basso.LED fisso e ago indicatore nella zona rossa, accompagnati da un segnale acustico.►
Visualizzare l'autonomia di guida sul quadro strumenti.► Ricaricare il veicolo prima possibile.2° livello: criticoLo stato di carica della batteria di trazione è critico.Fissa, insieme al LED di riserva, accompagnati da un segnale acustico.► È necessario ricaricare il veicolo.
WARNI NG
L'autonomia residua non viene più calcolata. La potenza della catena cinematica si riduce gradualmente.Il riscaldamento e l'aria condizionata vengono spenti (anche se l'ago indicatore del relativo consumo non è in posizione "ECO").
Indicatore di consumo
comfort termico (elettrico)
L'indicatore mostra il consumo dell'energia elettrica della batteria di trazione da parte dei dispositivi del comfort termico all'interno dell'abitacolo.I dispositivi in questione sono i sistemi di riscaldamento e dell'aria condizionata.Questo equipaggiamento può essere utilizzato:

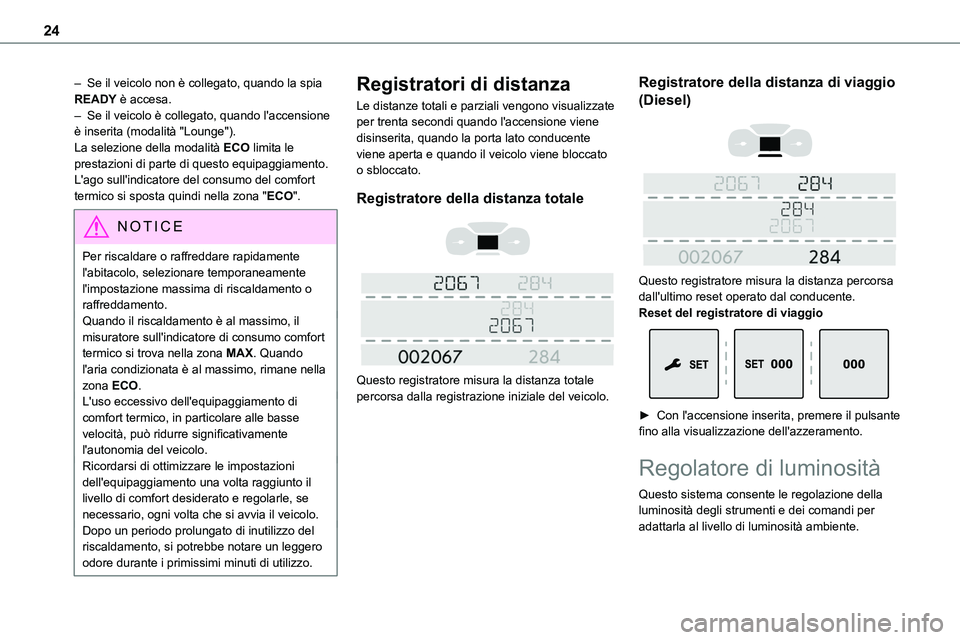

Page 24 of 360
24
– Se il veicolo non è collegato, quando la spia READY è accesa.– Se il veicolo è collegato, quando l'accensione è inserita (modalità "Lounge").La selezione della modalità ECO limita le prestazioni di parte di questo equipaggiamento. L'ago sull'indicatore del consumo del comfort termico si sposta quindi nella zona "ECO".
NOTIC E
Per riscaldare o raffreddare rapidamente l'abitacolo, selezionare temporaneamente l'impostazione massima di riscaldamento o raffreddamento.Quando il riscaldamento è al massimo, il misuratore sull'indicatore di consumo comfort termico si trova nella zona MAX. Quando l'aria condizionata è al massimo, rimane nella zona ECO.L'uso eccessivo dell'equipaggiamento di comfort termico, in particolare alle basse velocità, può ridurre significativamente l'autonomia del veicolo.Ricordarsi di ottimizzare le impostazioni dell'equipaggiamento una volta raggiunto il livello di comfort desiderato e regolarle, se necessario, ogni volta che si avvia il veicolo.Dopo un periodo prolungato di inutilizzo del
riscaldamento, si potrebbe notare un leggero odore durante i primissimi minuti di utilizzo.
Registratori di distanza
Le distanze totali e parziali vengono visualizzate per trenta secondi quando l'accensione viene disinserita, quando la porta lato conducente viene aperta e quando il veicolo viene bloccato o sbloccato.
Registratore della distanza totale
Questo registratore misura la distanza totale percorsa dalla registrazione iniziale del veicolo.
Registratore della distanza di viaggio
(Diesel)
Questo registratore misura la distanza percorsa dall'ultimo reset operato dal conducente.Reset del registratore di viaggio
► Con l'accensione inserita, premere il pulsante fino alla visualizzazione dell'azzeramento.
Regolatore di luminosità
Questo sistema consente le regolazione della luminosità degli strumenti e dei comandi per adattarla al livello di luminosità ambiente.

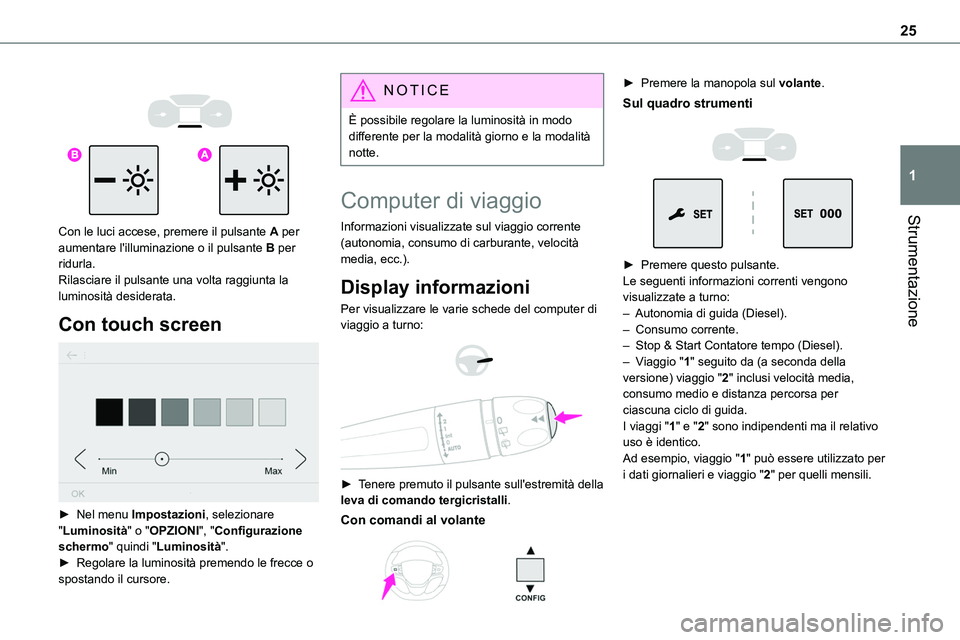

Page 25 of 360
25
Strumentazione
1
Con le luci accese, premere il pulsante A per aumentare l'illuminazione o il pulsante B per ridurla.Rilasciare il pulsante una volta raggiunta la luminosità desiderata.
Con touch screen
► Nel menu Impostazioni, selezionare "Luminosità" o "OPZIONI", "Configurazione schermo" quindi "Luminosità".► Regolare la luminosità premendo le frecce o spostando il cursore.
NOTIC E
È possibile regolare la luminosità in modo differente per la modalità giorno e la modalità notte.
Computer di viaggio
Informazioni visualizzate sul viaggio corrente (autonomia, consumo di carburante, velocità media, ecc.).
Display informazioni
Per visualizzare le varie schede del computer di viaggio a turno:
► Tenere premuto il pulsante sull'estremità della leva di comando tergicristalli.
Con comandi al volante
► Premere la manopola sul volante.
Sul quadro strumenti
► Premere questo pulsante.Le seguenti informazioni correnti vengono visualizzate a turno:– Autonomia di guida (Diesel).– Consumo corrente.– Stop & Start Contatore tempo (Diesel).– Viaggio "1" seguito da (a seconda della versione) viaggio "2" inclusi velocità media, consumo medio e distanza percorsa per ciascuna ciclo di guida.I viaggi "1" e "2" sono indipendenti ma il relativo uso è identico.Ad esempio, viaggio "1" può essere utilizzato per i dati giornalieri e viaggio "2" per quelli mensili.
Page 26 of 360
26
Reset viaggio
Il reset viene eseguito quando viene visualizzato il contatore di viaggio.
► Tenere premuto il pulsante sull'estremità della leva di comando tergicristalli per ulteriori due secondi.
► Premere la rotella sul volante per ulteriori
due secondi.
► Premere questo pulsante per ulteriori 2 secondi.
Definizioni
Autonomia
(km o miglia)Distanza ancora percorribile con il carburante residuo nel serbatoio (in base
al consumo medio degli ultimi chilometri percorsi).
NOTIC E
Questo valore può variare a seguito di un cambiamento dello stile di guida o del terreno, con conseguente modifica significativa del consumo di carburante spot.
Quando l'autonomia scende al di sotto di 30 km, vengono visualizzati dei trattini.Dopo il rifornimento di almeno 5 litri di carburante, l'autonomia viene ricalcolata e visualizzata se superiore a 100 km.
WARNI NG
Se, durante la guida, continuano a essere visualizzati trattini al posto dei numeri, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato.
Consumo corrente
(mpg o l/100 km o km/l)(miglia/kWh o kWh/100 km o km/kWh) (elettrico) / Calcolato durante gli ultimi secondi di guida.Questa velocità viene visualizzata solo a velocità superiori a 30 km/h (Diesel).
Consumo medio
(mpg o l/100 km o km/l)(miglia/kWh o kWh/100 km o km/kWh) (elettrico) / Calcolata dall'ultimo azzeramento del computer di viaggio.
Velocità media
(km/h or mph)Calcolata dall'ultimo azzeramento del computer di viaggio.
Distanza percorsa
(km o miglia)Calcolata dall'ultimo azzeramento del computer di viaggio.
Stop & Start contatore tempo
(minuti/secondi o ore/minuti)
Se il veicolo è dotato di Stop & Start, il contatore tempo calcola il tempo trascorso in modalità STOP durante un viaggio.Si azzera a ogni inserimento dell'accensione.

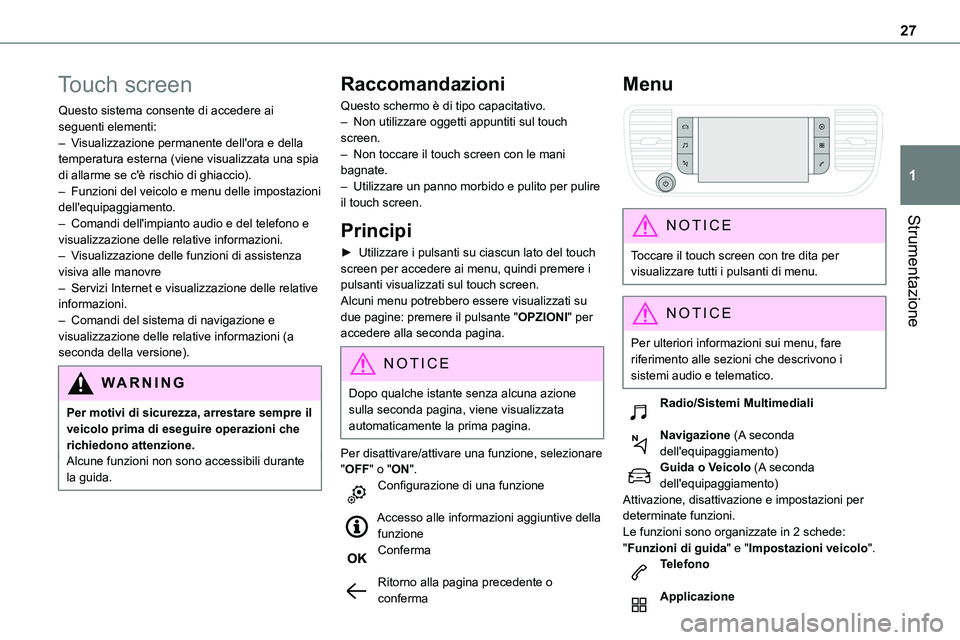

Page 27 of 360
27
Strumentazione
1
Touch screen
Questo sistema consente di accedere ai seguenti elementi:– Visualizzazione permanente dell'ora e della temperatura esterna (viene visualizzata una spia di allarme se c'è rischio di ghiaccio).– Funzioni del veicolo e menu delle impostazioni dell'equipaggiamento.
– Comandi dell'impianto audio e del telefono e visualizzazione delle relative informazioni.– Visualizzazione delle funzioni di assistenza visiva alle manovre– Servizi Internet e visualizzazione delle relative informazioni.– Comandi del sistema di navigazione e visualizzazione delle relative informazioni (a seconda della versione).
WARNI NG
Per motivi di sicurezza, arrestare sempre il veicolo prima di eseguire operazioni che richiedono attenzione.Alcune funzioni non sono accessibili durante la guida.
Raccomandazioni
Questo schermo è di tipo capacitativo.– Non utilizzare oggetti appuntiti sul touch screen.– Non toccare il touch screen con le mani bagnate.– Utilizzare un panno morbido e pulito per pulire il touch screen.
Principi
► Utilizzare i pulsanti su ciascun lato del touch screen per accedere ai menu, quindi premere i pulsanti visualizzati sul touch screen.Alcuni menu potrebbero essere visualizzati su due pagine: premere il pulsante "OPZIONI" per accedere alla seconda pagina.
NOTIC E
Dopo qualche istante senza alcuna azione sulla seconda pagina, viene visualizzata automaticamente la prima pagina.
Per disattivare/attivare una funzione, selezionare "OFF" o "ON".Configurazione di una funzione
Accesso alle informazioni aggiuntive della
funzioneConferma
Ritorno alla pagina precedente o conferma
Menu
NOTIC E
Toccare il touch screen con tre dita per visualizzare tutti i pulsanti di menu.
NOTIC E
Per ulteriori informazioni sui menu, fare riferimento alle sezioni che descrivono i sistemi audio e telematico.
Radio/Sistemi Multimediali
Navigazione (A seconda dell'equipaggiamento)Guida o Veicolo (A seconda dell'equipaggiamento)Attivazione, disattivazione e impostazioni per determinate funzioni.Le funzioni sono organizzate in 2 schede: "Funzioni di guida" e "Impostazioni veicolo".Telefono
Applicazione

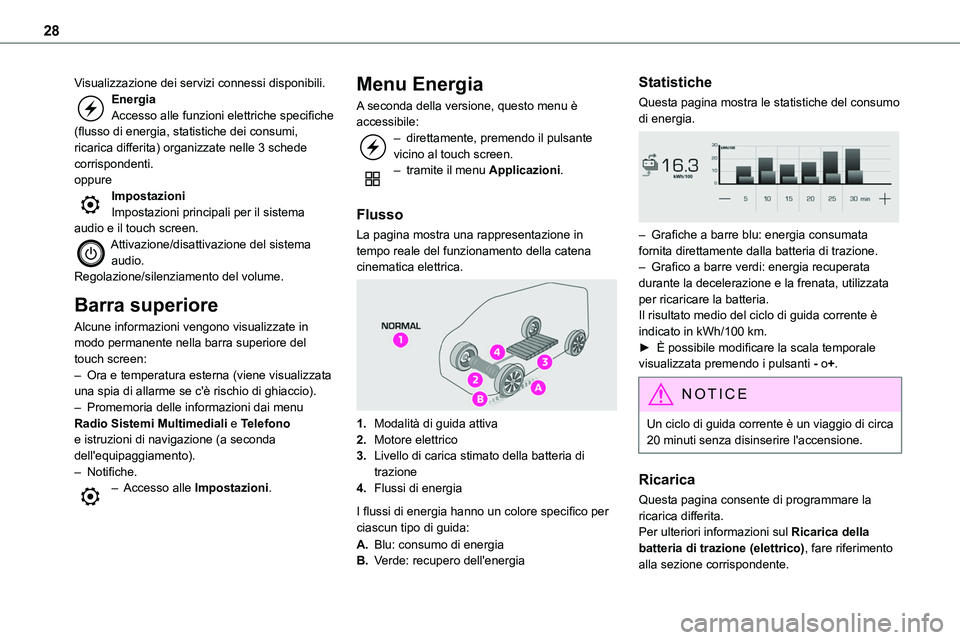

Page 28 of 360
28
Visualizzazione dei servizi connessi disponibili.EnergiaAccesso alle funzioni elettriche specifiche (flusso di energia, statistiche dei consumi, ricarica differita) organizzate nelle 3 schede corrispondenti.oppureImpostazioniImpostazioni principali per il sistema
audio e il touch screen.Attivazione/disattivazione del sistema audio.Regolazione/silenziamento del volume.
Barra superiore
Alcune informazioni vengono visualizzate in modo permanente nella barra superiore del touch screen:– Ora e temperatura esterna (viene visualizzata una spia di allarme se c'è rischio di ghiaccio).– Promemoria delle informazioni dai menu Radio Sistemi Multimediali e Telefono e istruzioni di navigazione (a seconda dell'equipaggiamento).– Notifiche.– Accesso alle Impostazioni.
Menu Energia
A seconda della versione, questo menu è accessibile:– direttamente, premendo il pulsante vicino al touch screen.– tramite il menu Applicazioni.
Flusso
La pagina mostra una rappresentazione in tempo reale del funzionamento della catena cinematica elettrica.
1.Modalità di guida attiva
2.Motore elettrico
3.Livello di carica stimato della batteria di trazione
4.Flussi di energia
I flussi di energia hanno un colore specifico per ciascun tipo di guida:
A.Blu: consumo di energia
B.Verde: recupero dell'energia
Statistiche
Questa pagina mostra le statistiche del consumo di energia.
– Grafiche a barre blu: energia consumata fornita direttamente dalla batteria di trazione.– Grafico a barre verdi: energia recuperata durante la decelerazione e la frenata, utilizzata per ricaricare la batteria.Il risultato medio del ciclo di guida corrente è indicato in kWh/100 km.► È possibile modificare la scala temporale visualizzata premendo i pulsanti - o+.
NOTIC E
Un ciclo di guida corrente è un viaggio di circa
20 minuti senza disinserire l'accensione.
Ricarica
Questa pagina consente di programmare la ricarica differita.Per ulteriori informazioni sul Ricarica della batteria di trazione (elettrico), fare riferimento alla sezione corrispondente.

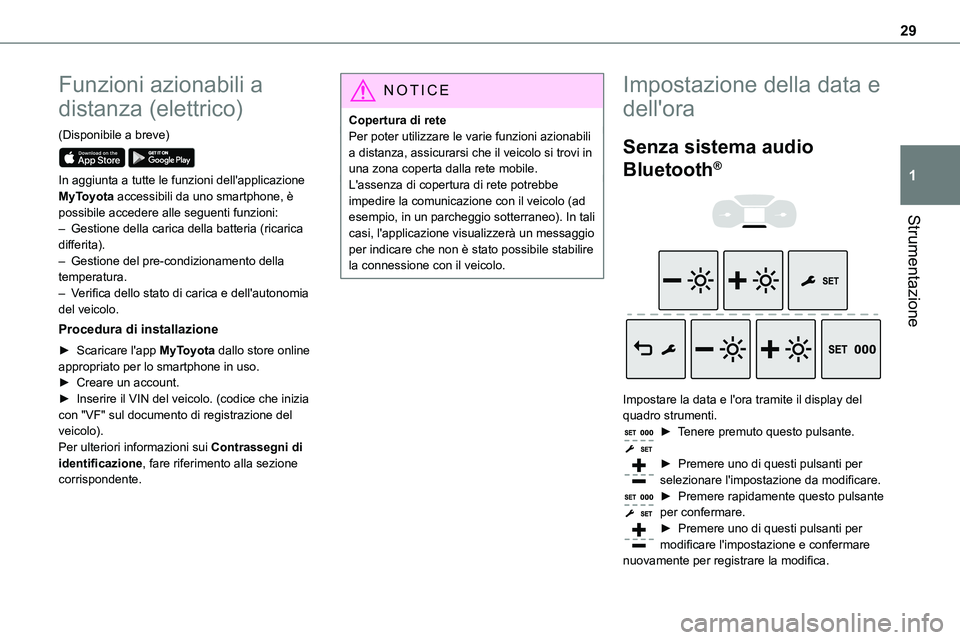

Page 29 of 360
29
Strumentazione
1
Funzioni azionabili a
distanza (elettrico)
(Disponibile a breve)
In aggiunta a tutte le funzioni dell'applicazione MyToyota accessibili da uno smartphone, è possibile accedere alle seguenti funzioni:– Gestione della carica della batteria (ricarica differita).– Gestione del pre-condizionamento della temperatura.– Verifica dello stato di carica e dell'autonomia del veicolo.
Procedura di installazione
► Scaricare l'app MyToyota dallo store online appropriato per lo smartphone in uso.► Creare un account.► Inserire il VIN del veicolo. (codice che inizia con "VF" sul documento di registrazione del veicolo).Per ulteriori informazioni sui Contrassegni di identificazione, fare riferimento alla sezione corrispondente.
NOTIC E
Copertura di retePer poter utilizzare le varie funzioni azionabili a distanza, assicurarsi che il veicolo si trovi in una zona coperta dalla rete mobile.L'assenza di copertura di rete potrebbe impedire la comunicazione con il veicolo (ad esempio, in un parcheggio sotterraneo). In tali
casi, l'applicazione visualizzerà un messaggio per indicare che non è stato possibile stabilire la connessione con il veicolo.
Impostazione della data e
dell'ora
Senza sistema audio
Bluetooth®
Impostare la data e l'ora tramite il display del quadro strumenti.► Tenere premuto questo pulsante.
► Premere uno di questi pulsanti per selezionare l'impostazione da modificare.► Premere rapidamente questo pulsante per confermare.► Premere uno di questi pulsanti per
modificare l'impostazione e confermare nuovamente per registrare la modifica.

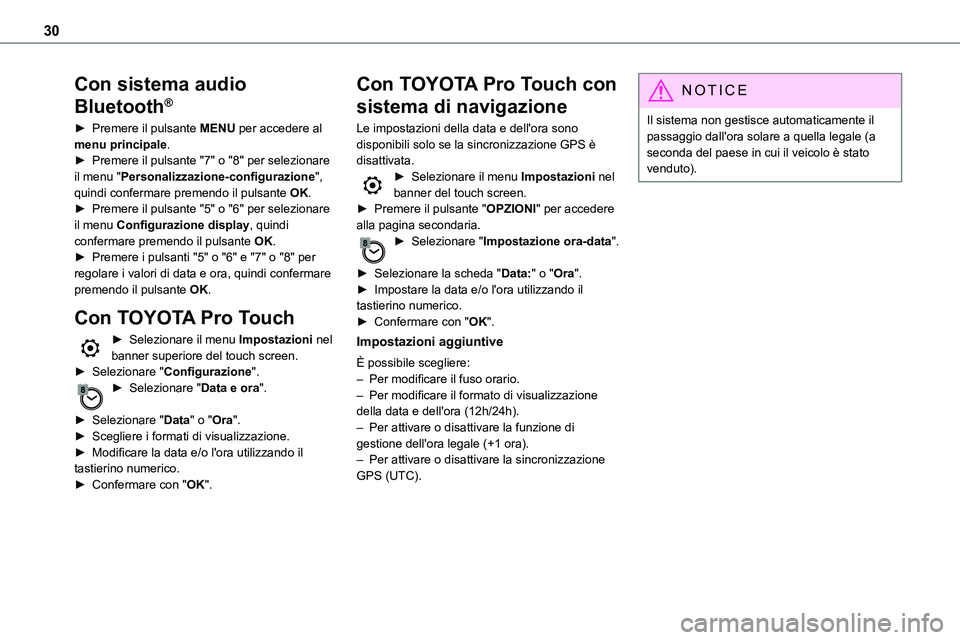

Page 30 of 360
30
Con sistema audio
Bluetooth®
► Premere il pulsante MENU per accedere al menu principale.► Premere il pulsante "7" o "8" per selezionare il menu "Personalizzazione-configurazione", quindi confermare premendo il pulsante OK.► Premere il pulsante "5" o "6" per selezionare
il menu Configurazione display, quindi confermare premendo il pulsante OK.► Premere i pulsanti "5" o "6" e "7" o "8" per regolare i valori di data e ora, quindi confermare premendo il pulsante OK.
Con TOYOTA Pro Touch
► Selezionare il menu Impostazioni nel banner superiore del touch screen.► Selezionare "Configurazione".► Selezionare "Data e ora".
► Selezionare "Data" o "Ora".► Scegliere i formati di visualizzazione.► Modificare la data e/o l'ora utilizzando il tastierino numerico.► Confermare con "OK".
Con TOYOTA Pro Touch con
sistema di navigazione
Le impostazioni della data e dell'ora sono disponibili solo se la sincronizzazione GPS è disattivata.► Selezionare il menu Impostazioni nel banner del touch screen.► Premere il pulsante "OPZIONI" per accedere
alla pagina secondaria.► Selezionare "Impostazione ora-data".
► Selezionare la scheda "Data:" o "Ora".► Impostare la data e/o l'ora utilizzando il tastierino numerico.► Confermare con "OK".
Impostazioni aggiuntive
È possibile scegliere:– Per modificare il fuso orario.– Per modificare il formato di visualizzazione della data e dell'ora (12h/24h).– Per attivare o disattivare la funzione di gestione dell'ora legale (+1 ora).– Per attivare o disattivare la sincronizzazione GPS (UTC).
NOTIC E
Il sistema non gestisce automaticamente il passaggio dall'ora solare a quella legale (a seconda del paese in cui il veicolo è stato venduto).
