TOYOTA PROACE VERSO EV 2020 Betriebsanleitungen (in German)

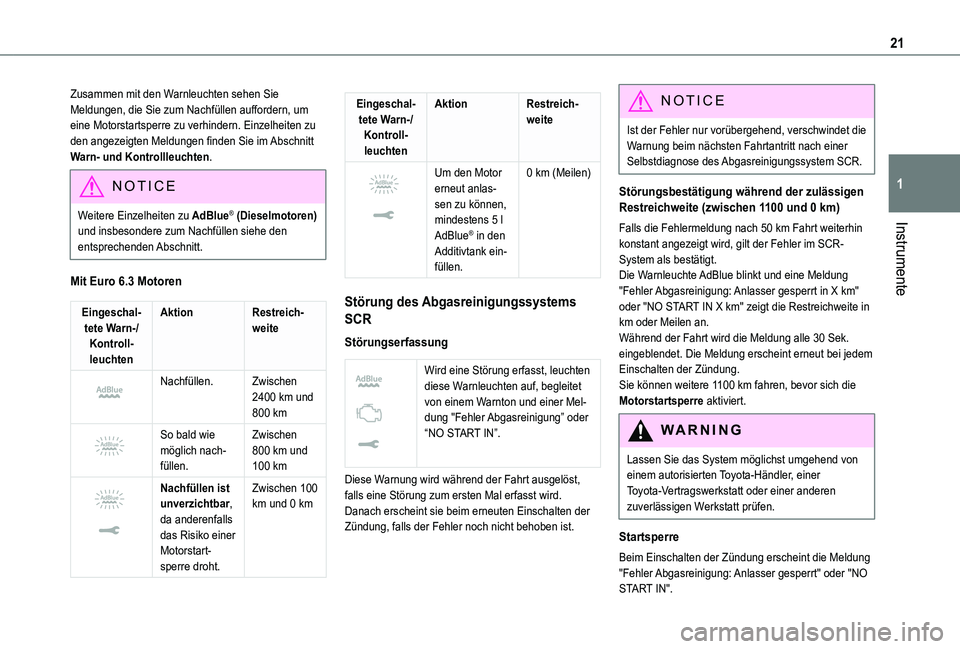

21
Instrumente
1
Zusammen mit den Warnleuchten sehen Sie Meldungen, die Sie zum Nachfüllen auffordern, um eine Motorstartsperre zu verhindern. Einzelheiten zu den angezeigten Meldungen finden Sie im Abschnitt Warn- und Kontrollleuchten.
NOTIC E
Weitere Einzelheiten zu AdBlue® (Dieselmotoren) und insbesondere zum Nachfüllen siehe den
entsprechenden Abschnitt.
Mit Euro 6.3 Motoren
Eingeschal-tete Warn-/Kontroll-leuchten
AktionRestreich-weite


Nachfüllen.Zwischen 2400 km und 800 km

So bald wie möglich nach-füllen.
Zwischen 800 km und 100 km

Nachfüllen ist unverzichtbar, da anderenfalls das Risiko einer Motorstart-sperre droht.
Zwischen 100 km und 0 km
Eingeschal-tete Warn-/Kontroll-leuchten
AktionRestreich-weite


Um den Motor erneut anlas-sen zu können, mindestens 5 l AdBlue® in den
Additivtank ein-füllen.
0 km (Meilen)
Störung des Abgasreinigungssystems
SCR
Störungserfassung


Wird eine Störung erfasst, leuchten diese Warnleuchten auf, begleitet von einem Warnton und einer Mel-dung "Fehler Abgasreinigung” oder “NO START IN”.
Diese Warnung wird während der Fahrt ausgelöst, falls eine Störung zum ersten Mal erfasst wird. Danach erscheint sie beim erneuten Einschalten der Zündung, falls der Fehler noch nicht behoben ist.
NOTIC E
Ist der Fehler nur vorübergehend, verschwindet die Warnung beim nächsten Fahrtantritt nach einer Selbstdiagnose des Abgasreinigungssystem SCR.
Störungsbestätigung während der zulässigen Restreichweite (zwischen 1100 und 0 km)
Falls die Fehlermeldung nach 50 km Fahrt weiterhin konstant angezeigt wird, gilt der Fehler im SCR-System als bestätigt.Die Warnleuchte AdBlue blinkt und eine Meldung "Fehler Abgasreinigung: Anlasser gesperrt in X km" oder "NO START IN X km" zeigt die Restreichweite in km oder Meilen an.Während der Fahrt wird die Meldung alle 30 Sek. eingeblendet. Die Meldung erscheint erneut bei jedem Einschalten der Zündung.Sie können weitere 1100 km fahren, bevor sich die Motorstartsperre aktiviert.
WARNI NG
Lassen Sie das System möglichst umgehend von einem autorisierten Toyota-Händler, einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt prüfen.
Startsperre
Beim Einschalten der Zündung erscheint die Meldung "Fehler Abgasreinigung: Anlasser gesperrt" oder "NO START IN".

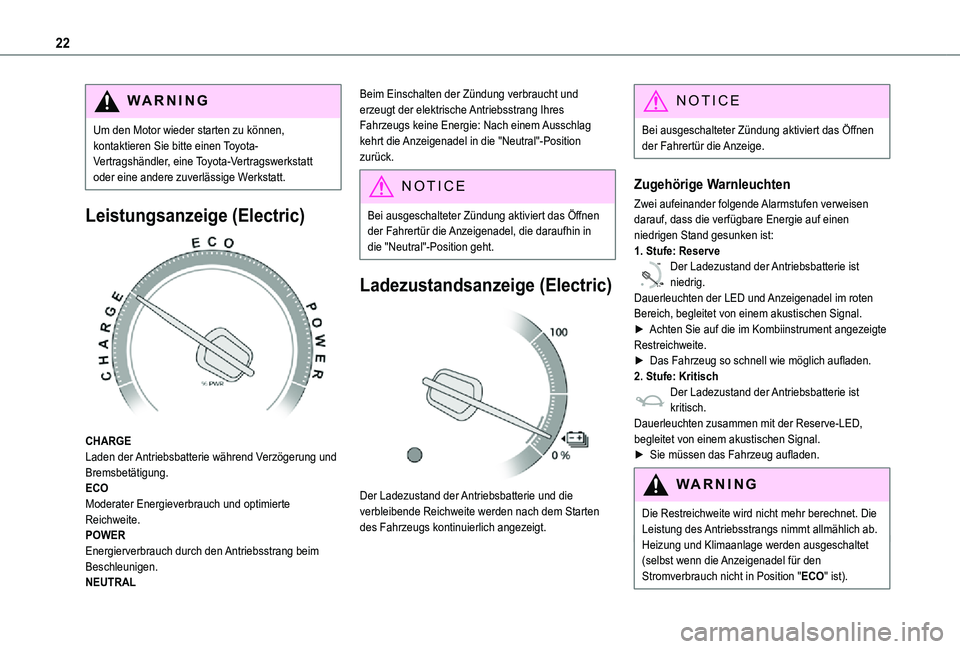

22
WARNI NG
Um den Motor wieder starten zu können, kontaktieren Sie bitte einen Toyota-Vertragshändler, eine Toyota-Vertragswerkstatt oder eine andere zuverlässige Werkstatt.
Leistungsanzeige (Electric)

CHARGELaden der Antriebsbatterie während Verzögerung und Bremsbetätigung.ECOModerater Energieverbrauch und optimierte Reichweite.POWER
Energierverbrauch durch den Antriebsstrang beim Beschleunigen.NEUTRAL
Beim Einschalten der Zündung verbraucht und erzeugt der elektrische Antriebsstrang Ihres Fahrzeugs keine Energie: Nach einem Ausschlag kehrt die Anzeigenadel in die "Neutral"-Position zurück.
NOTIC E
Bei ausgeschalteter Zündung aktiviert das Öffnen der Fahrertür die Anzeigenadel, die daraufhin in
die "Neutral"-Position geht.
Ladezustandsanzeige (Electric)

Der Ladezustand der Antriebsbatterie und die verbleibende Reichweite werden nach dem Starten des Fahrzeugs kontinuierlich angezeigt.
NOTIC E
Bei ausgeschalteter Zündung aktiviert das Öffnen der Fahrertür die Anzeige.
Zugehörige Warnleuchten
Zwei aufeinander folgende Alarmstufen verweisen darauf, dass die verfügbare Energie auf einen niedrigen Stand gesunken ist:1. Stufe: Reserve
0 %
100
Der Ladezustand der Antriebsbatterie ist niedrig.Dauerleuchten der LED und Anzeigenadel im roten Bereich, begleitet von einem akustischen Signal.►
Achten Sie auf die im Kombiinstrument angezeigte Restreichweite.► Das Fahrzeug so schnell wie möglich aufladen.2. Stufe: KritischDer Ladezustand der Antriebsbatterie ist kritisch.Dauerleuchten zusammen mit der Reserve-LED, begleitet von einem akustischen Signal.
► Sie müssen das Fahrzeug aufladen.
WARNI NG
Die Restreichweite wird nicht mehr berechnet. Die Leistung des Antriebsstrangs nimmt allmählich ab.Heizung und Klimaanlage werden ausgeschaltet (selbst wenn die Anzeigenadel für den Stromverbrauch nicht in Position "ECO" ist).

23
Instrumente
1
Klimatisierung-
Stromverbrauchsanzeige
(Electric)

Die Anzeige zeigt den Verbrauch der elektrischen Energie der Antriebsbatterie durch Klimatisierungsgeräte im Fahrgastraum an.Die betreffenden Geräte sind die Heizung und die Klimaanlage.Diese Geräte können verwendet werden:– Falls das Ladekabel des Fahrzeugs nicht eingesteckt ist, wenn die READY-Leuchte aufleuchtet.– Falls das Ladekabel des Fahrzeugs eingesteckt ist, bei eingeschalteter Zündung (Modus "Lounge")Die Wahl des Modus ECO begrenzt die Leistung einiger dieser Geräte. Die Nadel der Klimatisierung-Stromverbrauchsanzeige bewegt sich dann in die
Zone "ECO".
NOTIC E
Um den Fahrgastraum schnell zu heizen oder zu kühlen, können Sie vorübergehend die maximale Heiz- oder Kühleinstellung wählen.Eine übermäßige Nutzung der Klimatisierungsausrüstung, insbesondere bei niedriger Geschwindigkeit, kann die Reichweite des Fahrzeugs erheblich verringern.Denken Sie daran, die Geräteeinstellungen bei Erreichen des gewünschten Komfortniveaus zu optimieren, und passen Sie sie bei Bedarf bei jedem Fahrzeugstart an.Wenn die Heizung längere Zeit nicht eingeschaltet wurde, können Sie in den ersten Minuten der Benutzung einen leichten Geruch wahrnehmen.
Kilometerzähler/
Tageskilometerzähler
Der Kilometerstand des Fahrzeugs und die Tageskilometerstände werden nach Ausschalten der
Zündung, nach Öffnen der Fahrertür sowie beim Ver-/Entriegeln des Fahrzeugs für 30 Sekunden angezeigt.
Kilometerzähler


Dieser Zähler misst die Gesamtstrecke, die das Fahrzeug seit der Erstzulassung zurückgelegt hat.
Tageskilometerzähler (Diesel)


Dieser Zähler misst die Strecke, die seit dem letzten Rücksetzen durch den Fahrer zurückgelegt wurde.Rücksetzen des Tageskilometerzählers

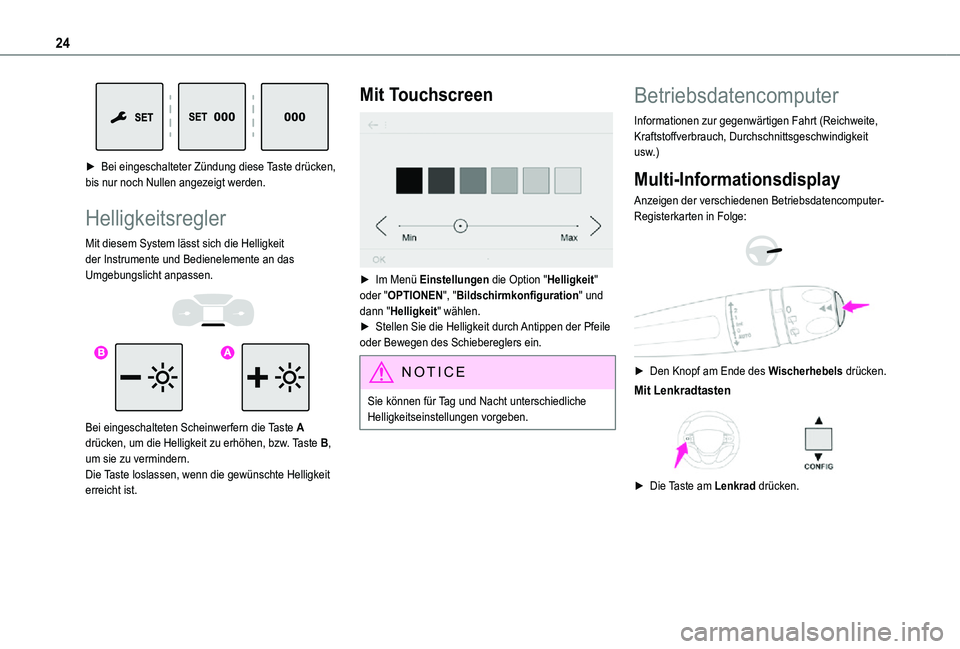

24

► Bei eingeschalteter Zündung diese Taste drücken, bis nur noch Nullen angezeigt werden.
Helligkeitsregler
Mit diesem System lässt sich die Helligkeit der Instrumente und Bedienelemente an das Umgebungslicht anpassen.


Bei eingeschalteten Scheinwerfern die Taste A drücken, um die Helligkeit zu erhöhen, bzw. Taste B,
um sie zu vermindern.Die Taste loslassen, wenn die gewünschte Helligkeit erreicht ist.
Mit Touchscreen

► Im Menü Einstellungen die Option "Helligkeit" oder "OPTIONEN", "Bildschirmkonfiguration" und dann "Helligkeit" wählen.► Stellen Sie die Helligkeit durch Antippen der Pfeile oder Bewegen des Schiebereglers ein.
NOTIC E
Sie können für Tag und Nacht unterschiedliche Helligkeitseinstellungen vorgeben.
Betriebsdatencomputer
Informationen zur gegenwärtigen Fahrt (Reichweite, Kraftstoffverbrauch, Durchschnittsgeschwindigkeit usw.)
Multi-Informationsdisplay
Anzeigen der verschiedenen Betriebsdatencomputer-Registerkarten in Folge:


► Den Knopf am Ende des Wischerhebels drücken.
Mit Lenkradtasten

► Die Taste am Lenkrad drücken.

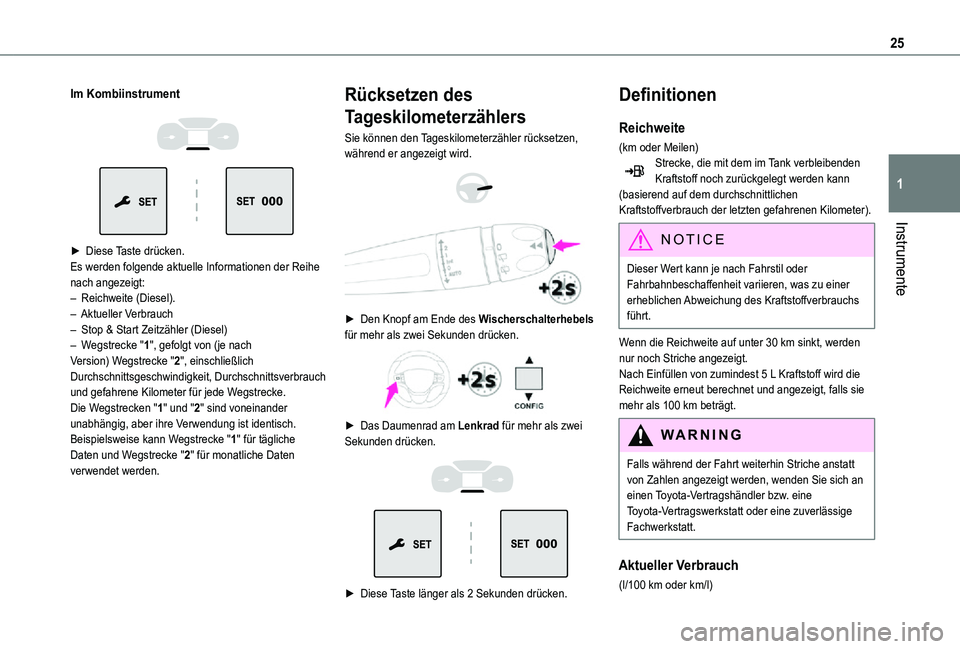

25
Instrumente
1
Im Kombiinstrument


► Diese Taste drücken.Es werden folgende aktuelle Informationen der Reihe nach angezeigt:– Reichweite (Diesel).– Aktueller Verbrauch– Stop & Start Zeitzähler (Diesel)– Wegstrecke "1", gefolgt von (je nach Version) Wegstrecke "2", einschließlich Durchschnittsgeschwindigkeit, Durchschnittsverbrauch und gefahrene Kilometer für jede Wegstrecke.Die Wegstrecken "1" und "2" sind voneinander unabhängig, aber ihre Verwendung ist identisch.Beispielsweise kann Wegstrecke "1" für tägliche Daten und Wegstrecke "2" für monatliche Daten verwendet werden.
Rücksetzen des
Tageskilometerzählers
Sie können den Tageskilometerzähler rücksetzen, während er angezeigt wird.


► Den Knopf am Ende des Wischerschalterhebels für mehr als zwei Sekunden drücken.

► Das Daumenrad am Lenkrad für mehr als zwei Sekunden drücken.


► Diese Taste länger als 2 Sekunden drücken.
Definitionen
Reichweite
(km oder Meilen)Strecke, die mit dem im Tank verbleibenden Kraftstoff noch zurückgelegt werden kann (basierend auf dem durchschnittlichen Kraftstoffverbrauch der letzten gefahrenen Kilometer).
NOTIC E
Dieser Wert kann je nach Fahrstil oder Fahrbahnbeschaffenheit variieren, was zu einer erheblichen Abweichung des Kraftstoffverbrauchs führt.
Wenn die Reichweite auf unter 30 km sinkt, werden nur noch Striche angezeigt.Nach Einfüllen von zumindest 5 L Kraftstoff wird die Reichweite erneut berechnet und angezeigt, falls sie mehr als 100 km beträgt.
WARNI NG
Falls während der Fahrt weiterhin Striche anstatt von Zahlen angezeigt werden, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.
Aktueller Verbrauch
(l/100 km oder km/l)

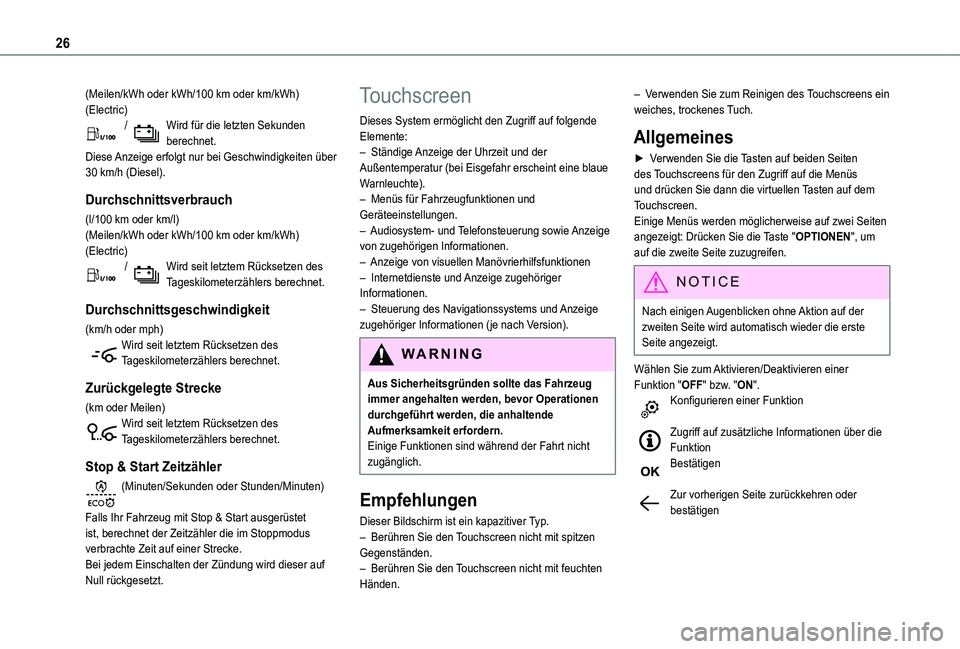

26
(Meilen/kWh oder kWh/100 km oder km/kWh) (Electric) / Wird für die letzten Sekunden berechnet.Diese Anzeige erfolgt nur bei Geschwindigkeiten über 30 km/h (Diesel).
Durchschnittsverbrauch
(l/100 km oder km/l)(Meilen/kWh oder kWh/100 km oder km/kWh) (Electric) / Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Durchschnittsgeschwindigkeit
(km/h oder mph)Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Zurückgelegte Strecke
(km oder Meilen)Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Stop & Start Zeitzähler
(Minuten/Sekunden oder Stunden/Minuten)
Falls Ihr Fahrzeug mit Stop & Start ausgerüstet ist, berechnet der Zeitzähler die im Stoppmodus verbrachte Zeit auf einer Strecke.Bei jedem Einschalten der Zündung wird dieser auf Null rückgesetzt.
Touchscreen
Dieses System ermöglicht den Zugriff auf folgende Elemente:– Ständige Anzeige der Uhrzeit und der Außentemperatur (bei Eisgefahr erscheint eine blaue Warnleuchte).– Menüs für Fahrzeugfunktionen und Geräteeinstellungen.– Audiosystem- und Telefonsteuerung sowie Anzeige von zugehörigen Informationen.– Anzeige von visuellen Manövrierhilfsfunktionen– Internetdienste und Anzeige zugehöriger Informationen.– Steuerung des Navigationssystems und Anzeige zugehöriger Informationen (je nach Version).
WARNI NG
Aus Sicherheitsgründen sollte das Fahrzeug immer angehalten werden, bevor Operationen durchgeführt werden, die anhaltende Aufmerksamkeit erfordern.Einige Funktionen sind während der Fahrt nicht zugänglich.
Empfehlungen
Dieser Bildschirm ist ein kapazitiver Typ.– Berühren Sie den Touchscreen nicht mit spitzen Gegenständen.– Berühren Sie den Touchscreen nicht mit feuchten Händen.
– Verwenden Sie zum Reinigen des Touchscreens ein weiches, trockenes Tuch.
Allgemeines
► Verwenden Sie die Tasten auf beiden Seiten des Touchscreens für den Zugriff auf die Menüs und drücken Sie dann die virtuellen Tasten auf dem Touchscreen.Einige Menüs werden möglicherweise auf zwei Seiten angezeigt: Drücken Sie die Taste "OPTIONEN", um auf die zweite Seite zuzugreifen.
NOTIC E
Nach einigen Augenblicken ohne Aktion auf der zweiten Seite wird automatisch wieder die erste Seite angezeigt.
Wählen Sie zum Aktivieren/Deaktivieren einer Funktion "OFF" bzw. "ON".Konfigurieren einer Funktion
Zugriff auf zusätzliche Informationen über die FunktionBestätigen
Zur vorherigen Seite zurückkehren oder bestätigen

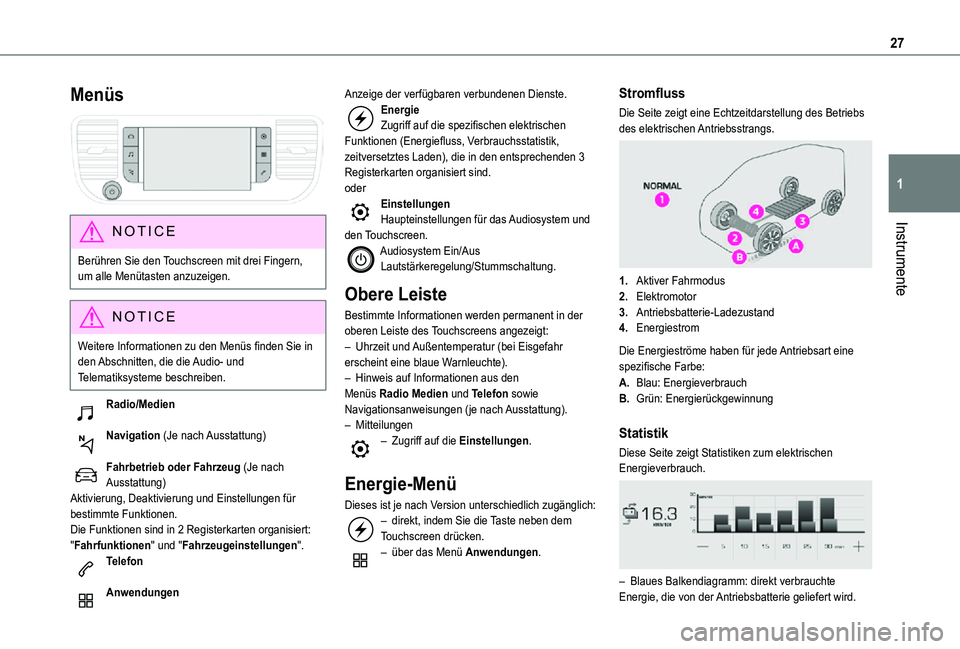

27
Instrumente
1
Menüs

NOTIC E
Berühren Sie den Touchscreen mit drei Fingern,
um alle Menütasten anzuzeigen.
NOTIC E
Weitere Informationen zu den Menüs finden Sie in den Abschnitten, die die Audio- und Telematiksysteme beschreiben.
Radio/Medien
Navigation (Je nach Ausstattung)
Fahrbetrieb oder Fahrzeug (Je nach Ausstattung)Aktivierung, Deaktivierung und Einstellungen für bestimmte Funktionen.Die Funktionen sind in 2 Registerkarten organisiert: "Fahrfunktionen" und "Fahrzeugeinstellungen".Telefon
Anwendungen
Anzeige der verfügbaren verbundenen Dienste.EnergieZugriff auf die spezifischen elektrischen Funktionen (Energiefluss, Verbrauchsstatistik, zeitversetztes Laden), die in den entsprechenden 3 Registerkarten organisiert sind.oderEinstellungenHaupteinstellungen für das Audiosystem und den Touchscreen.Audiosystem Ein/AusLautstärkeregelung/Stummschaltung.
Obere Leiste
Bestimmte Informationen werden permanent in der oberen Leiste des Touchscreens angezeigt:– Uhrzeit und Außentemperatur (bei Eisgefahr erscheint eine blaue Warnleuchte).– Hinweis auf Informationen aus den Menüs Radio Medien und Telefon sowie Navigationsanweisungen (je nach Ausstattung).– Mitteilungen– Zugriff auf die Einstellungen.
Energie-Menü
Dieses ist je nach Version unterschiedlich zugänglich:– direkt, indem Sie die Taste neben dem Touchscreen drücken.– über das Menü Anwendungen.
Stromfluss
Die Seite zeigt eine Echtzeitdarstellung des Betriebs des elektrischen Antriebsstrangs.

1.Aktiver Fahrmodus
2.Elektromotor
3.Antriebsbatterie-Ladezustand
4.Energiestrom
Die Energieströme haben für jede Antriebsart eine spezifische Farbe:
A.Blau: Energieverbrauch
B.Grün: Energierückgewinnung
Statistik
Diese Seite zeigt Statistiken zum elektrischen Energieverbrauch.

– Blaues Balkendiagramm: direkt verbrauchte Energie, die von der Antriebsbatterie geliefert wird.

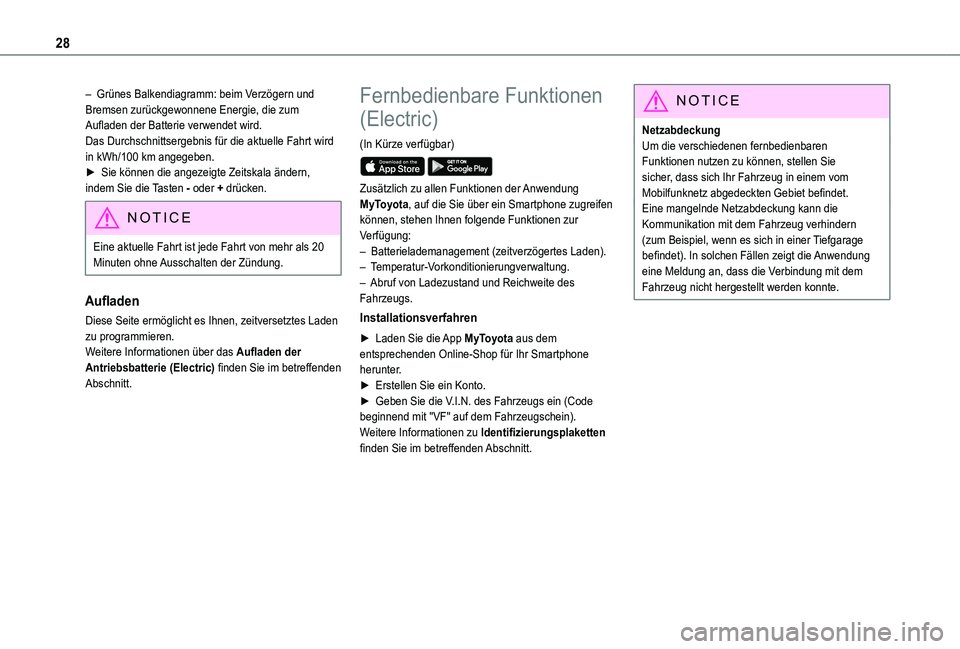

28
– Grünes Balkendiagramm: beim Verzögern und Bremsen zurückgewonnene Energie, die zum Aufladen der Batterie verwendet wird.Das Durchschnittsergebnis für die aktuelle Fahrt wird in kWh/100 km angegeben.► Sie können die angezeigte Zeitskala ändern, indem Sie die Tasten - oder + drücken.
NOTIC E
Eine aktuelle Fahrt ist jede Fahrt von mehr als 20 Minuten ohne Ausschalten der Zündung.
Aufladen
Diese Seite ermöglicht es Ihnen, zeitversetztes Laden zu programmieren.Weitere Informationen über das Aufladen der Antriebsbatterie (Electric) finden Sie im betreffenden Abschnitt.
Fernbedienbare Funktionen
(Electric)
(In Kürze verfügbar)

Zusätzlich zu allen Funktionen der Anwendung MyToyota, auf die Sie über ein Smartphone zugreifen können, stehen Ihnen folgende Funktionen zur Verfügung:– Batterielademanagement (zeitverzögertes Laden).– Temperatur-Vorkonditionierungverwaltung.
– Abruf von Ladezustand und Reichweite des Fahrzeugs.
Installationsverfahren
► Laden Sie die App MyToyota aus dem entsprechenden Online-Shop für Ihr Smartphone herunter.► Erstellen Sie ein Konto.► Geben Sie die V.I.N. des Fahrzeugs ein (Code beginnend mit "VF" auf dem Fahrzeugschein).Weitere Informationen zu Identifizierungsplaketten finden Sie im betreffenden Abschnitt.
NOTIC E
NetzabdeckungUm die verschiedenen fernbedienbaren Funktionen nutzen zu können, stellen Sie sicher, dass sich Ihr Fahrzeug in einem vom Mobilfunknetz abgedeckten Gebiet befindet.Eine mangelnde Netzabdeckung kann die Kommunikation mit dem Fahrzeug verhindern (zum Beispiel, wenn es sich in einer Tiefgarage befindet). In solchen Fällen zeigt die Anwendung eine Meldung an, dass die Verbindung mit dem Fahrzeug nicht hergestellt werden konnte.

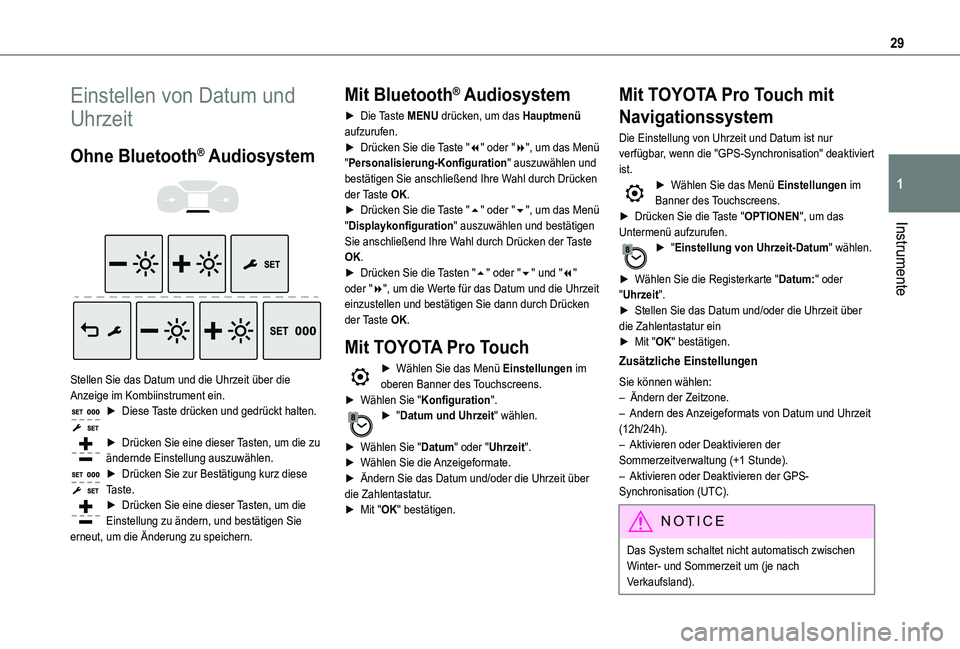

29
Instrumente
1
Einstellen von Datum und
Uhrzeit
Ohne Bluetooth® Audiosystem


Stellen Sie das Datum und die Uhrzeit über die Anzeige im Kombiinstrument ein.► Diese Taste drücken und gedrückt halten.
► Drücken Sie eine dieser Tasten, um die zu ändernde Einstellung auszuwählen.► Drücken Sie zur Bestätigung kurz diese Taste.► Drücken Sie eine dieser Tasten, um die Einstellung zu ändern, und bestätigen Sie erneut, um die Änderung zu speichern.
Mit Bluetooth® Audiosystem
► Die Taste MENU drücken, um das Hauptmenü aufzurufen.► Drücken Sie die Taste "7" oder "8", um das Menü "Personalisierung-Konfiguration" auszuwählen und bestätigen Sie anschließend Ihre Wahl durch Drücken der Taste OK.► Drücken Sie die Taste "5" oder "6", um das Menü "Displaykonfiguration" auszuwählen und bestätigen Sie anschließend Ihre Wahl durch Drücken der Taste OK.► Drücken Sie die Tasten "5" oder "6" und "7" oder "8", um die Werte für das Datum und die Uhrzeit einzustellen und bestätigen Sie dann durch Drücken der Taste OK.
Mit TOYOTA Pro Touch
► Wählen Sie das Menü Einstellungen im oberen Banner des Touchscreens.► Wählen Sie "Konfiguration".► "Datum und Uhrzeit" wählen.
► Wählen Sie "Datum" oder "Uhrzeit".► Wählen Sie die Anzeigeformate.► Ändern Sie das Datum und/oder die Uhrzeit über die Zahlentastatur.► Mit "OK" bestätigen.
Mit TOYOTA Pro Touch mit
Navigationssystem
Die Einstellung von Uhrzeit und Datum ist nur verfügbar, wenn die "GPS-Synchronisation" deaktiviert ist.► Wählen Sie das Menü Einstellungen im Banner des Touchscreens.► Drücken Sie die Taste "OPTIONEN", um das Untermenü aufzurufen.► "Einstellung von Uhrzeit-Datum" wählen.
► Wählen Sie die Registerkarte "Datum:" oder "Uhrzeit".► Stellen Sie das Datum und/oder die Uhrzeit über die Zahlentastatur ein► Mit "OK" bestätigen.
Zusätzliche Einstellungen
Sie können wählen:– Ändern der Zeitzone.– Andern des Anzeigeformats von Datum und Uhrzeit (12h/24h).
– Aktivieren oder Deaktivieren der Sommerzeitverwaltung (+1 Stunde).– Aktivieren oder Deaktivieren der GPS-Synchronisation (UTC).
NOTIC E
Das System schaltet nicht automatisch zwischen Winter- und Sommerzeit um (je nach Verkaufsland).

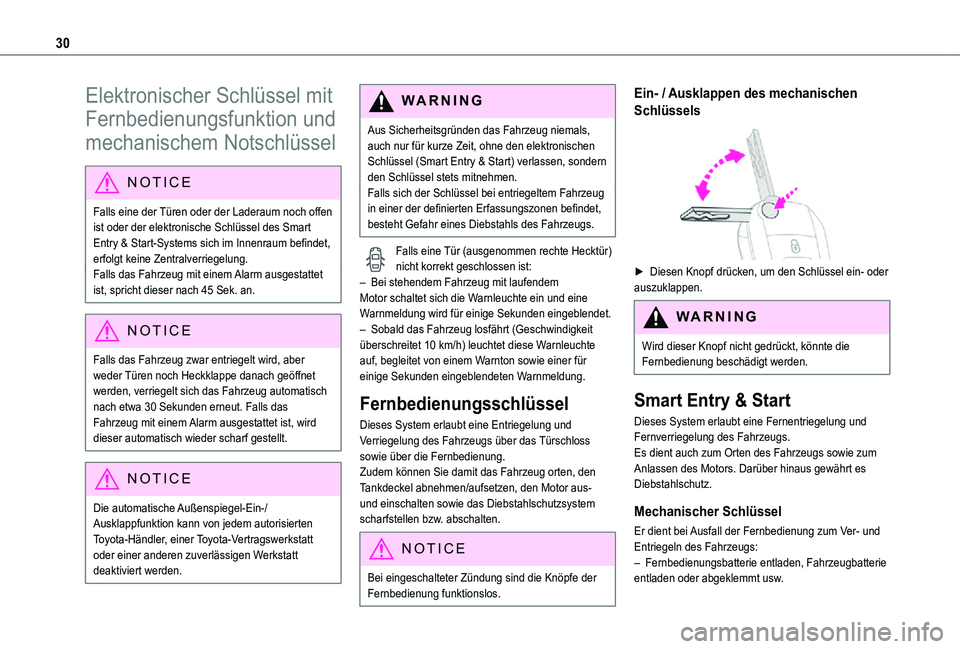

30
Elektronischer Schlüssel mit
Fernbedienungsfunktion und
mechanischem Notschlüssel
NOTIC E
Falls eine der Türen oder der Laderaum noch offen ist oder der elektronische Schlüssel des Smart Entry & Start-Systems sich im Innenraum befindet, erfolgt keine Zentralverriegelung.Falls das Fahrzeug mit einem Alarm ausgestattet ist, spricht dieser nach 45 Sek. an.
NOTIC E
Falls das Fahrzeug zwar entriegelt wird, aber weder Türen noch Heckklappe danach geöffnet werden, verriegelt sich das Fahrzeug automatisch nach etwa 30 Sekunden erneut. Falls das Fahrzeug mit einem Alarm ausgestattet ist, wird dieser automatisch wieder scharf gestellt.
NOTIC E
Die automatische Außenspiegel-Ein-/Ausklappfunktion kann von jedem autorisierten Toyota-Händler, einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt deaktiviert werden.
WARNI NG
Aus Sicherheitsgründen das Fahrzeug niemals, auch nur für kurze Zeit, ohne den elektronischen Schlüssel (Smart Entry & Start) verlassen, sondern den Schlüssel stets mitnehmen.Falls sich der Schlüssel bei entriegeltem Fahrzeug in einer der definierten Erfassungszonen befindet, besteht Gefahr eines Diebstahls des Fahrzeugs.
Falls eine Tür (ausgenommen rechte Hecktür) nicht korrekt geschlossen ist:– Bei stehendem Fahrzeug mit laufendem Motor schaltet sich die Warnleuchte ein und eine Warnmeldung wird für einige Sekunden eingeblendet. – Sobald das Fahrzeug losfährt (Geschwindigkeit überschreitet 10 km/h) leuchtet diese Warnleuchte auf, begleitet von einem Warnton sowie einer für einige Sekunden eingeblendeten Warnmeldung.
Fernbedienungsschlüssel
Dieses System erlaubt eine Entriegelung und Verriegelung des Fahrzeugs über das Türschloss
sowie über die Fernbedienung.Zudem können Sie damit das Fahrzeug orten, den Tankdeckel abnehmen/aufsetzen, den Motor aus- und einschalten sowie das Diebstahlschutzsystem scharfstellen bzw. abschalten.
NOTIC E
Bei eingeschalteter Zündung sind die Knöpfe der Fernbedienung funktionslos.
Ein- / Ausklappen des mechanischen
Schlüssels

► Diesen Knopf drücken, um den Schlüssel ein- oder auszuklappen.
WARNI NG
Wird dieser Knopf nicht gedrückt, könnte die Fernbedienung beschädigt werden.
Smart Entry & Start
Dieses System erlaubt eine Fernentriegelung und Fernverriegelung des Fahrzeugs.Es dient auch zum Orten des Fahrzeugs sowie zum Anlassen des Motors. Darüber hinaus gewährt es Diebstahlschutz.
Mechanischer Schlüssel
Er dient bei Ausfall der Fernbedienung zum Ver- und
Entriegeln des Fahrzeugs:– Fernbedienungsbatterie entladen, Fahrzeugbatterie entladen oder abgeklemmt usw.
