TOYOTA PROACE VERSO EV 2020 Instrukcja obsługi (in Polish)
Manufacturer: TOYOTA, Model Year: 2020, Model line: PROACE VERSO EV, Model: TOYOTA PROACE VERSO EV 2020Pages: 360, PDF Size: 69.13 MB

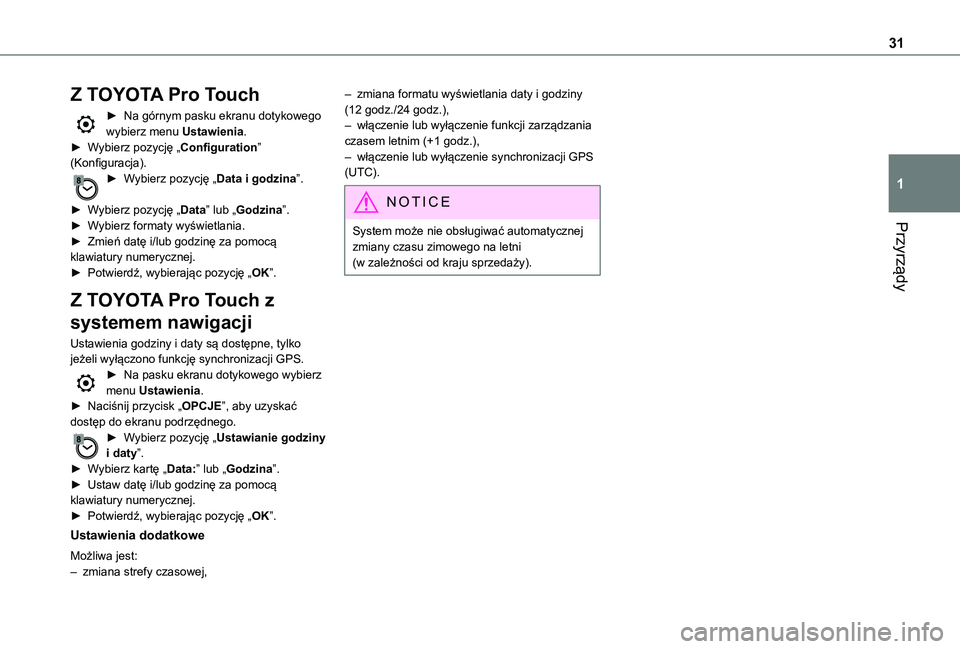

Page 31 of 360
31
Przyrządy
1
Z TOYOTA Pro Touch
► Na górnym pasku ekranu dotykowego wybierz menu Ustawienia.► Wybierz pozycję „Configuration” (Konfiguracja).► Wybierz pozycję „Data i godzina”.
► Wybierz pozycję „Data” lub „Godzina”.► Wybierz formaty wyświetlania.► Zmień datę i/lub godzinę za pomocą klawiatury numerycznej.► Potwierdź, wybierając pozycję „OK”.
Z TOYOTA Pro Touch z
systemem nawigacji
Ustawienia godziny i daty są dostępne, tylko jeżeli wyłączono funkcję synchronizacji GPS.► Na pasku ekranu dotykowego wybierz menu Ustawienia.► Naciśnij przycisk „OPCJE”, aby uzyskać dostęp do ekranu podrzędnego.► Wybierz pozycję „Ustawianie godziny
i daty”.► Wybierz kartę „Data:” lub „Godzina”.► Ustaw datę i/lub godzinę za pomocą klawiatury numerycznej.► Potwierdź, wybierając pozycję „OK”.
Ustawienia dodatkowe
Możliwa jest:– zmiana strefy czasowej,
– zmiana formatu wyświetlania daty i godziny (12 godz./24 godz.),– włączenie lub wyłączenie funkcji zarządzania czasem letnim (+1 godz.),– włączenie lub wyłączenie synchronizacji GPS (UTC).
NOTIC E
System może nie obsługiwać automatycznej
zmiany czasu zimowego na letni (w zależności od kraju sprzedaży).

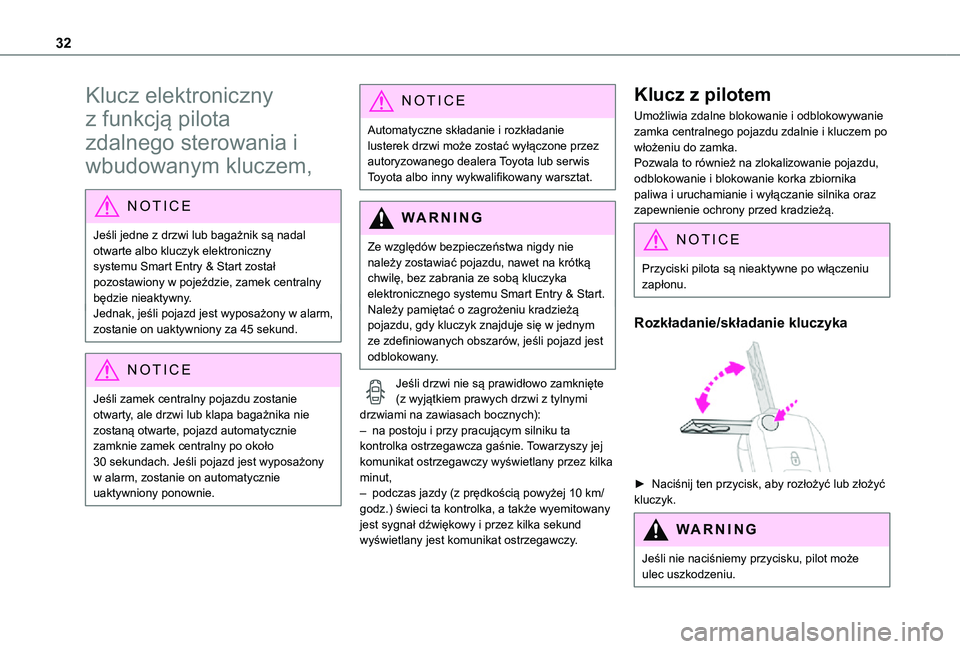

Page 32 of 360
32
Klucz elektroniczny
z funkcją pilota
zdalnego sterowania i
wbudowanym kluczem,
NOTIC E
Jeśli jedne z drzwi lub bagażnik są nadal otwarte albo kluczyk elektroniczny systemu Smart Entry & Start został pozostawiony w pojeździe, zamek centralny będzie nieaktywny.Jednak, jeśli pojazd jest wyposażony w alarm, zostanie on uaktywniony za 45 sekund.
NOTIC E
Jeśli zamek centralny pojazdu zostanie otwarty, ale drzwi lub klapa bagażnika nie zostaną otwarte, pojazd automatycznie zamknie zamek centralny po około 30 sekundach. Jeśli pojazd jest wyposażony w alarm, zostanie on automatycznie uaktywniony ponownie.
NOTIC E
Automatyczne składanie i rozkładanie lusterek drzwi może zostać wyłączone przez autoryzowanego dealera Toyota lub serwis Toyota albo inny wykwalifikowany warsztat.
WARNI NG
Ze względów bezpieczeństwa nigdy nie należy zostawiać pojazdu, nawet na krótką chwilę, bez zabrania ze sobą kluczyka elektronicznego systemu Smart Entry & Start.Należy pamiętać o zagrożeniu kradzieżą pojazdu, gdy kluczyk znajduje się w jednym ze zdefiniowanych obszarów, jeśli pojazd jest odblokowany.
Jeśli drzwi nie są prawidłowo zamknięte (z wyjątkiem prawych drzwi z tylnymi drzwiami na zawiasach bocznych):– na postoju i przy pracującym silniku ta kontrolka ostrzegawcza gaśnie. Towarzyszy jej komunikat ostrzegawczy wyświetlany przez kilka minut, – podczas jazdy (z prędkością powyżej 10 km/godz.) świeci ta kontrolka, a także wyemitowany jest sygnał dźwiękowy i przez kilka sekund wyświetlany jest komunikat ostrzegawczy.
Klucz z pilotem
Umożliwia zdalne blokowanie i odblokowywanie zamka centralnego pojazdu zdalnie i kluczem po włożeniu do zamka. Pozwala to również na zlokalizowanie pojazdu, odblokowanie i blokowanie korka zbiornika paliwa i uruchamianie i wyłączanie silnika oraz zapewnienie ochrony przed kradzieżą.
NOTIC E
Przyciski pilota są nieaktywne po włączeniu zapłonu.
Rozkładanie/składanie kluczyka
► Naciśnij ten przycisk, aby rozłożyć lub złożyć kluczyk.
WARNI NG
Jeśli nie naciśniemy przycisku, pilot może ulec uszkodzeniu.

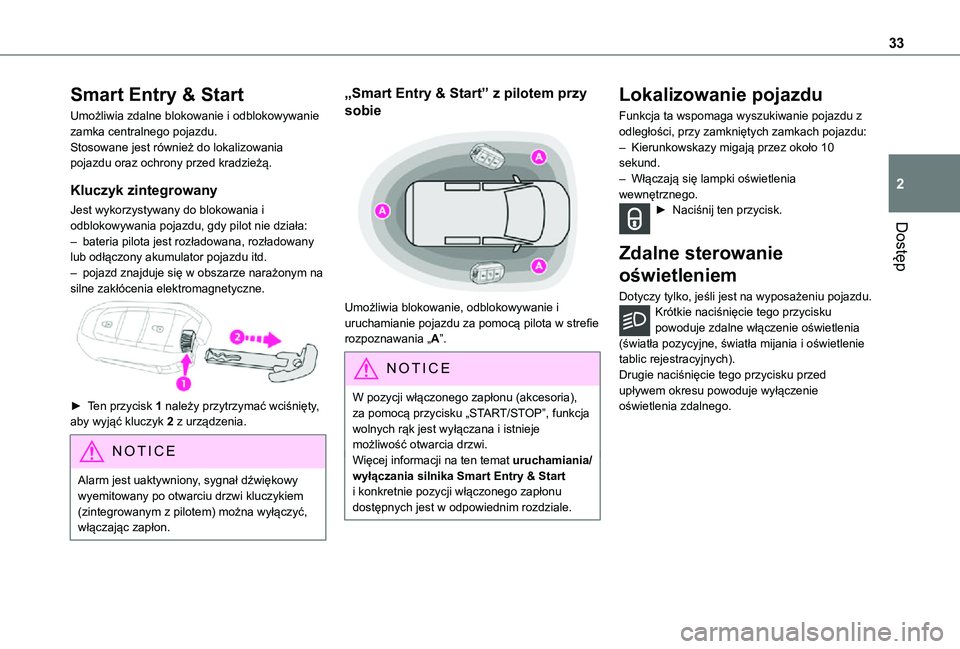

Page 33 of 360
33
Dostęp
2
Smart Entry & Start
Umożliwia zdalne blokowanie i odblokowywanie zamka centralnego pojazdu.Stosowane jest również do lokalizowania pojazdu oraz ochrony przed kradzieżą.
Kluczyk zintegrowany
Jest wykorzystywany do blokowania i odblokowywania pojazdu, gdy pilot nie działa:– bateria pilota jest rozładowana, rozładowany lub odłączony akumulator pojazdu itd.– pojazd znajduje się w obszarze narażonym na silne zakłócenia elektromagnetyczne.
► Ten przycisk 1 należy przytrzymać wciśnięty, aby wyjąć kluczyk 2 z urządzenia.
NOTIC E
Alarm jest uaktywniony, sygnał dźwiękowy wyemitowany po otwarciu drzwi kluczykiem (zintegrowanym z pilotem) można wyłączyć, włączając zapłon.
„Smart Entry & Start” z pilotem przy
sobie
Umożliwia blokowanie, odblokowywanie i uruchamianie pojazdu za pomocą pilota w strefie rozpoznawania „A”.
NOTIC E
W pozycji włączonego zapłonu (akcesoria), za pomocą przycisku „START/STOP”, funkcja wolnych rąk jest wyłączana i istnieje możliwość otwarcia drzwi.Więcej informacji na ten temat uruchamiania/wyłączania silnika Smart Entry & Start i konkretnie pozycji włączonego zapłonu dostępnych jest w odpowiednim rozdziale.
Lokalizowanie pojazdu
Funkcja ta wspomaga wyszukiwanie pojazdu z odległości, przy zamkniętych zamkach pojazdu:– Kierunkowskazy migają przez około 10 sekund.– Włączają się lampki oświetlenia wewnętrznego.► Naciśnij ten przycisk.
Zdalne sterowanie
oświetleniem
Dotyczy tylko, jeśli jest na wyposażeniu pojazdu.Krótkie naciśnięcie tego przycisku powoduje zdalne włączenie oświetlenia (światła pozycyjne, światła mijania i oświetlenie tablic rejestracyjnych).Drugie naciśnięcie tego przycisku przed upływem okresu powoduje wyłączenie oświetlenia zdalnego.

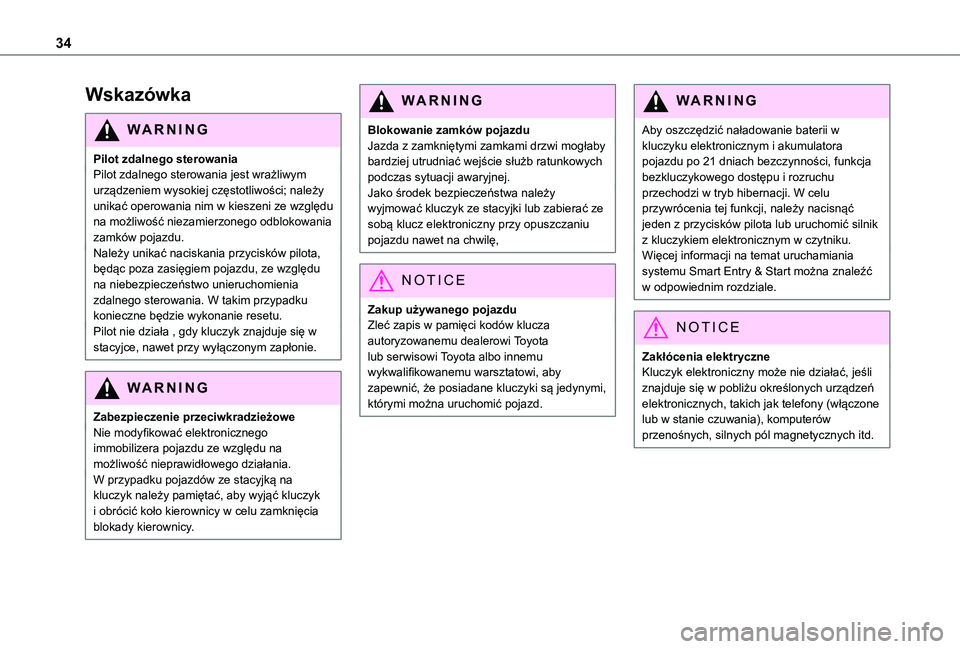

Page 34 of 360
34
Wskazówka
WARNI NG
Pilot zdalnego sterowaniaPilot zdalnego sterowania jest wrażliwym urządzeniem wysokiej częstotliwości; należy unikać operowania nim w kieszeni ze względu na możliwość niezamierzonego odblokowania zamków pojazdu.
Należy unikać naciskania przycisków pilota, będąc poza zasięgiem pojazdu, ze względu na niebezpieczeństwo unieruchomienia zdalnego sterowania. W takim przypadku konieczne będzie wykonanie resetu.Pilot nie działa , gdy kluczyk znajduje się w stacyjce, nawet przy wyłączonym zapłonie.
WARNI NG
Zabezpieczenie przeciwkradzieżoweNie modyfikować elektronicznego immobilizera pojazdu ze względu na możliwość nieprawidłowego działania.W przypadku pojazdów ze stacyjką na kluczyk należy pamiętać, aby wyjąć kluczyk i obrócić koło kierownicy w celu zamknięcia blokady kierownicy.
WARNI NG
Blokowanie zamków pojazduJazda z zamkniętymi zamkami drzwi mogłaby bardziej utrudniać wejście służb ratunkowych podczas sytuacji awaryjnej.Jako środek bezpieczeństwa należy wyjmować kluczyk ze stacyjki lub zabierać ze sobą klucz elektroniczny przy opuszczaniu pojazdu nawet na chwilę,
NOTIC E
Zakup używanego pojazduZleć zapis w pamięci kodów klucza autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi, aby zapewnić, że posiadane kluczyki są jedynymi, którymi można uruchomić pojazd.
WARNI NG
Aby oszczędzić naładowanie baterii w kluczyku elektronicznym i akumulatora pojazdu po 21 dniach bezczynności, funkcja bezkluczykowego dostępu i rozruchu przechodzi w tryb hibernacji. W celu przywrócenia tej funkcji, należy nacisnąć jeden z przycisków pilota lub uruchomić silnik z kluczykiem elektronicznym w czytniku.Więcej informacji na temat uruchamiania systemu Smart Entry & Start można znaleźć w odpowiednim rozdziale.
NOTIC E
Zakłócenia elektryczneKluczyk elektroniczny może nie działać, jeśli znajduje się w pobliżu określonych urządzeń elektronicznych, takich jak telefony (włączone lub w stanie czuwania), komputerów przenośnych, silnych pól magnetycznych itd.

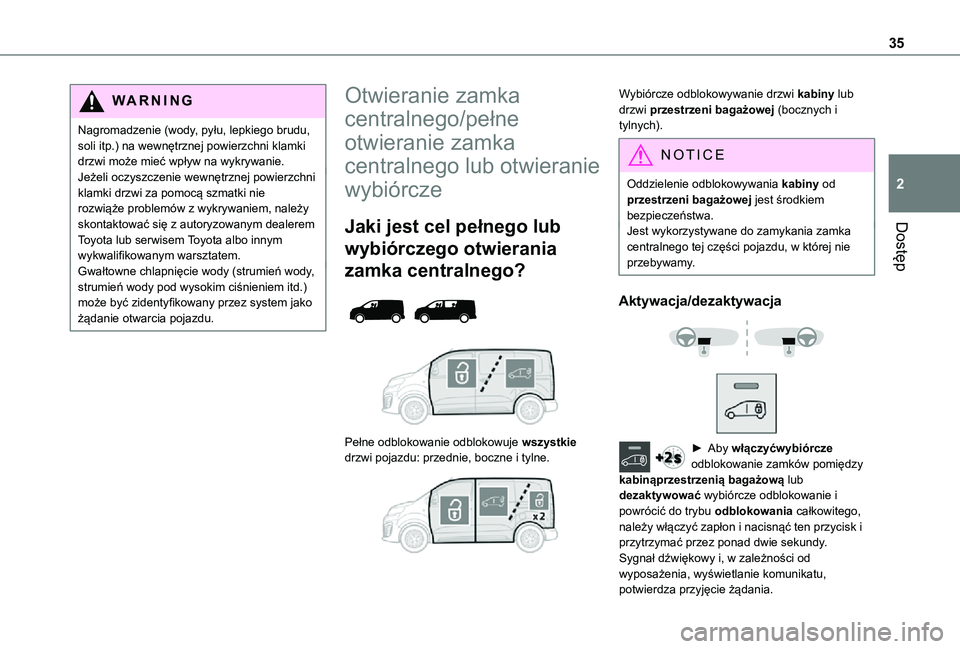

Page 35 of 360
35
Dostęp
2
WARNI NG
Nagromadzenie (wody, pyłu, lepkiego brudu, soli itp.) na wewnętrznej powierzchni klamki drzwi może mieć wpływ na wykrywanie.Jeżeli oczyszczenie wewnętrznej powierzchni klamki drzwi za pomocą szmatki nie rozwiąże problemów z wykrywaniem, należy skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.Gwałtowne chlapnięcie wody (strumień wody, strumień wody pod wysokim ciśnieniem itd.) może być zidentyfikowany przez system jako żądanie otwarcia pojazdu.
Otwieranie zamka
centralnego/pełne
otwieranie zamka
centralnego lub otwieranie
wybiórcze
Jaki jest cel pełnego lub
wybiórczego otwierania
zamka centralnego?
Pełne odblokowanie odblokowuje wszystkie
drzwi pojazdu: przednie, boczne i tylne.
Wybiórcze odblokowywanie drzwi kabiny lub drzwi przestrzeni bagażowej (bocznych i tylnych).
NOTIC E
Oddzielenie odblokowywania kabiny od przestrzeni bagażowej jest środkiem bezpieczeństwa.Jest wykorzystywane do zamykania zamka
centralnego tej części pojazdu, w której nie przebywamy.
Aktywacja/dezaktywacja
► Aby włączyćwybiórcze odblokowanie zamków pomiędzy kabinąprzestrzenią bagażową lub dezaktywować wybiórcze odblokowanie i powrócić do trybu odblokowania całkowitego, należy włączyć zapłon i nacisnąć ten przycisk i przytrzymać przez ponad dwie sekundy.Sygnał dźwiękowy i, w zależności od wyposażenia, wyświetlanie komunikatu, potwierdza przyjęcie żądania.

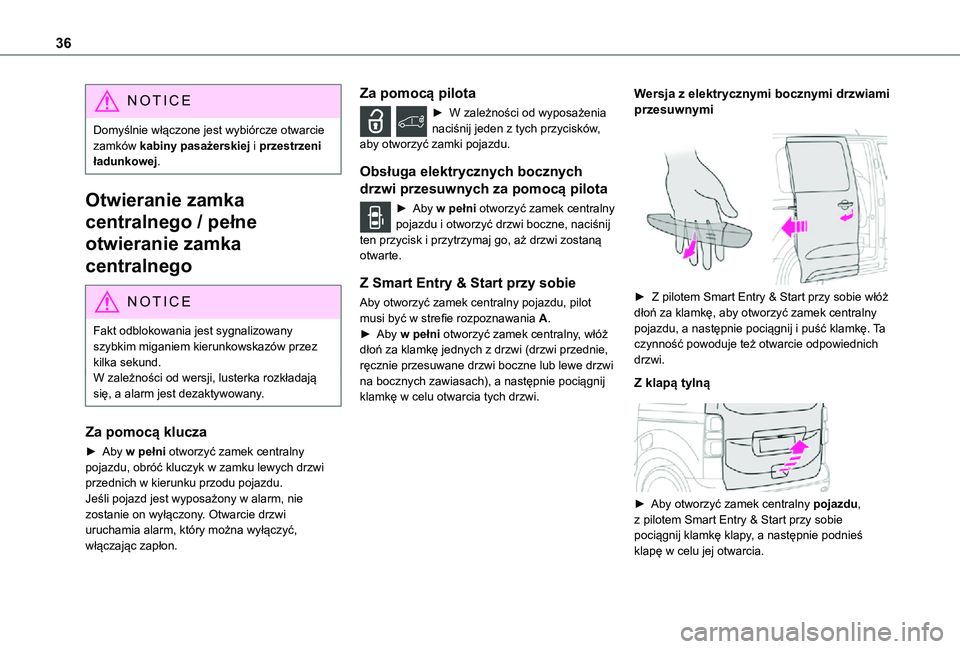

Page 36 of 360
36
NOTIC E
Domyślnie włączone jest wybiórcze otwarcie zamków kabiny pasażerskiej i przestrzeni ładunkowej.
Otwieranie zamka
centralnego / pełne
otwieranie zamka
centralnego
NOTIC E
Fakt odblokowania jest sygnalizowany szybkim miganiem kierunkowskazów przez kilka sekund.W zależności od wersji, lusterka rozkładają się, a alarm jest dezaktywowany.
Za pomocą klucza
► Aby w pełni otworzyć zamek centralny pojazdu, obróć kluczyk w zamku lewych drzwi przednich w kierunku przodu pojazdu.Jeśli pojazd jest wyposażony w alarm, nie zostanie on wyłączony. Otwarcie drzwi uruchamia alarm, który można wyłączyć, włączając zapłon.
Za pomocą pilota
► W zależności od wyposażenia naciśnij jeden z tych przycisków, aby otworzyć zamki pojazdu.
Obsługa elektrycznych bocznych
drzwi przesuwnych za pomocą pilota
► Aby w pełni otworzyć zamek centralny pojazdu i otworzyć drzwi boczne, naciśnij ten przycisk i przytrzymaj go, aż drzwi zostaną otwarte.
Z Smart Entry & Start przy sobie
Aby otworzyć zamek centralny pojazdu, pilot musi być w strefie rozpoznawania A.► Aby w pełni otworzyć zamek centralny, włóż dłoń za klamkę jednych z drzwi (drzwi przednie, ręcznie przesuwane drzwi boczne lub lewe drzwi na bocznych zawiasach), a następnie pociągnij klamkę w celu otwarcia tych drzwi.
Wersja z elektrycznymi bocznymi drzwiami przesuwnymi
► Z pilotem Smart Entry & Start przy sobie włóż dłoń za klamkę, aby otworzyć zamek centralny pojazdu, a następnie pociągnij i puść klamkę. Ta czynność powoduje też otwarcie odpowiednich drzwi.
Z klapą tylną
► Aby otworzyć zamek centralny pojazdu, z pilotem Smart Entry & Start przy sobie pociągnij klamkę klapy, a następnie podnieś klapę w celu jej otwarcia.

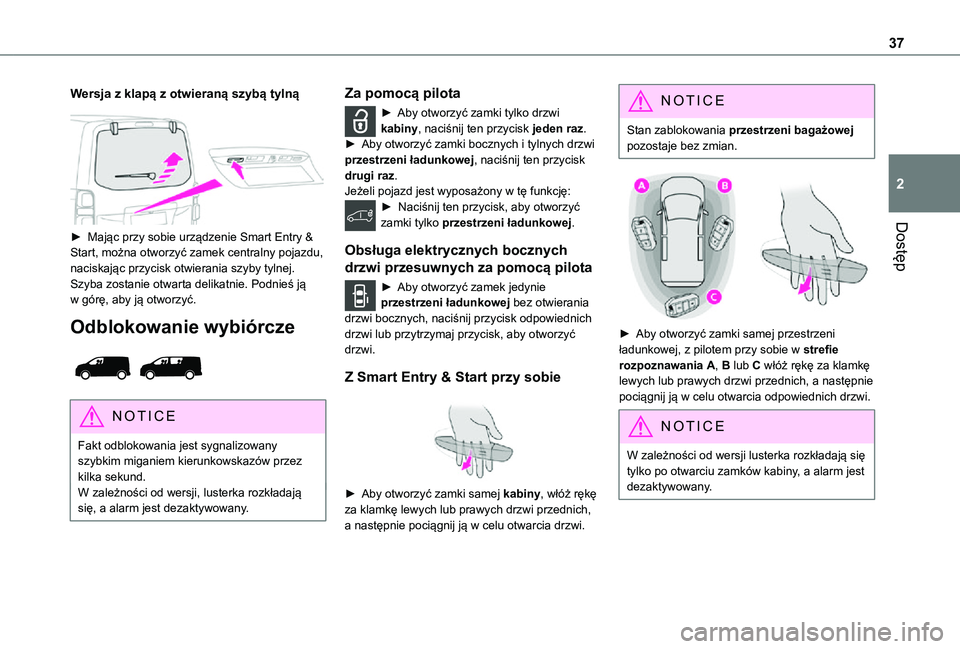

Page 37 of 360
37
Dostęp
2
Wersja z klapą z otwieraną szybą tylną
► Mając przy sobie urządzenie Smart Entry & Start, można otworzyć zamek centralny pojazdu, naciskając przycisk otwierania szyby tylnej. Szyba zostanie otwarta delikatnie. Podnieś ją w górę, aby ją otworzyć.
Odblokowanie wybiórcze
NOTIC E
Fakt odblokowania jest sygnalizowany szybkim miganiem kierunkowskazów przez kilka sekund.W zależności od wersji, lusterka rozkładają się, a alarm jest dezaktywowany.
Za pomocą pilota
► Aby otworzyć zamki tylko drzwi kabiny, naciśnij ten przycisk jeden raz.► Aby otworzyć zamki bocznych i tylnych drzwi przestrzeni ładunkowej, naciśnij ten przycisk drugi raz.Jeżeli pojazd jest wyposażony w tę funkcję:► Naciśnij ten przycisk, aby otworzyć zamki tylko przestrzeni ładunkowej.
Obsługa elektrycznych bocznych
drzwi przesuwnych za pomocą pilota
► Aby otworzyć zamek jedynie przestrzeni ładunkowej bez otwierania drzwi bocznych, naciśnij przycisk odpowiednich drzwi lub przytrzymaj przycisk, aby otworzyć drzwi.
Z Smart Entry & Start przy sobie
► Aby otworzyć zamki samej kabiny, włóż rękę za klamkę lewych lub prawych drzwi przednich, a następnie pociągnij ją w celu otwarcia drzwi.
NOTIC E
Stan zablokowania przestrzeni bagażowej pozostaje bez zmian.
► Aby otworzyć zamki samej przestrzeni ładunkowej, z pilotem przy sobie w strefie rozpoznawania A, B lub C włóż rękę za klamkę lewych lub prawych drzwi przednich, a następnie pociągnij ją w celu otwarcia odpowiednich drzwi.
NOTIC E
W zależności od wersji lusterka rozkładają się tylko po otwarciu zamków kabiny, a alarm jest dezaktywowany.

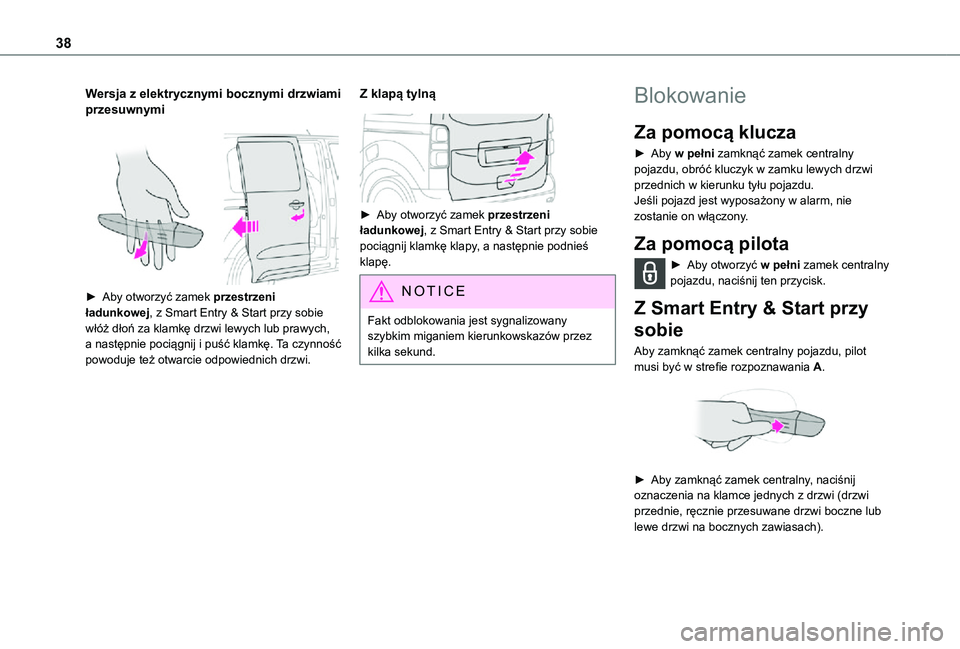

Page 38 of 360
38
Wersja z elektrycznymi bocznymi drzwiami przesuwnymi
► Aby otworzyć zamek przestrzeni ładunkowej, z Smart Entry & Start przy sobie włóż dłoń za klamkę drzwi lewych lub prawych, a następnie pociągnij i puść klamkę. Ta czynność powoduje też otwarcie odpowiednich drzwi.
Z klapą tylną
► Aby otworzyć zamek przestrzeni ładunkowej, z Smart Entry & Start przy sobie pociągnij klamkę klapy, a następnie podnieś klapę.
NOTIC E
Fakt odblokowania jest sygnalizowany szybkim miganiem kierunkowskazów przez kilka sekund.
Blokowanie
Za pomocą klucza
► Aby w pełni zamknąć zamek centralny pojazdu, obróć kluczyk w zamku lewych drzwi przednich w kierunku tyłu pojazdu.Jeśli pojazd jest wyposażony w alarm, nie zostanie on włączony.
Za pomocą pilota
► Aby otworzyć w pełni zamek centralny pojazdu, naciśnij ten przycisk.
Z Smart Entry & Start przy
sobie
Aby zamknąć zamek centralny pojazdu, pilot musi być w strefie rozpoznawania A.
► Aby zamknąć zamek centralny, naciśnij oznaczenia na klamce jednych z drzwi (drzwi przednie, ręcznie przesuwane drzwi boczne lub lewe drzwi na bocznych zawiasach).

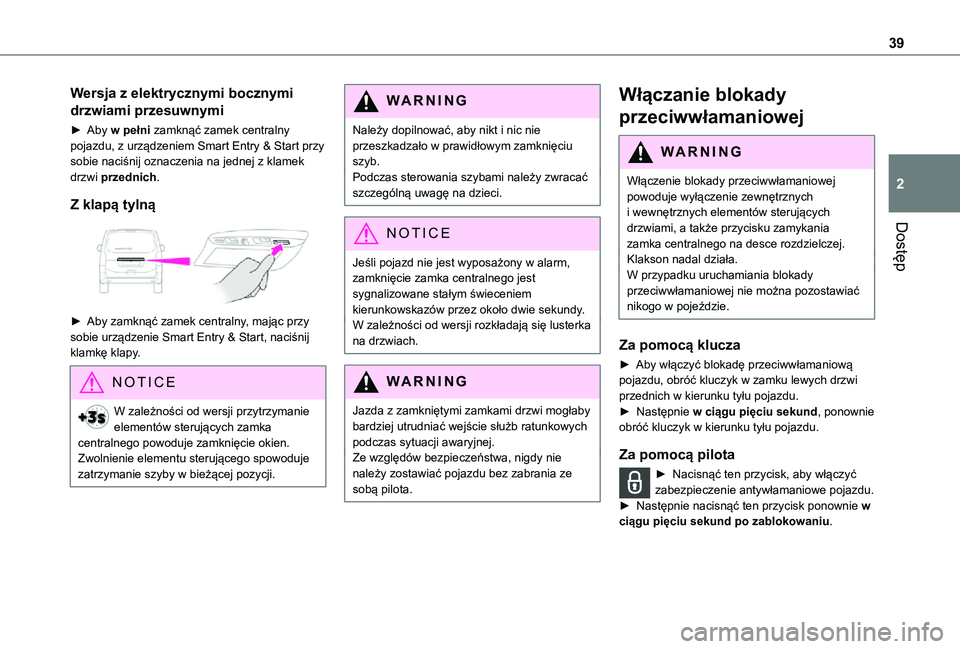

Page 39 of 360
39
Dostęp
2
Wersja z elektrycznymi bocznymi
drzwiami przesuwnymi
► Aby w pełni zamknąć zamek centralny pojazdu, z urządzeniem Smart Entry & Start przy sobie naciśnij oznaczenia na jednej z klamek drzwi przednich.
Z klapą tylną
► Aby zamknąć zamek centralny, mając przy sobie urządzenie Smart Entry & Start, naciśnij klamkę klapy.
NOTIC E
W zależności od wersji przytrzymanie elementów sterujących zamka centralnego powoduje zamknięcie okien. Zwolnienie elementu sterującego spowoduje zatrzymanie szyby w bieżącej pozycji.
WARNI NG
Należy dopilnować, aby nikt i nic nie przeszkadzało w prawidłowym zamknięciu szyb.Podczas sterowania szybami należy zwracać szczególną uwagę na dzieci.
NOTIC E
Jeśli pojazd nie jest wyposażony w alarm, zamknięcie zamka centralnego jest sygnalizowane stałym świeceniem kierunkowskazów przez około dwie sekundy. W zależności od wersji rozkładają się lusterka na drzwiach.
WARNI NG
Jazda z zamkniętymi zamkami drzwi mogłaby bardziej utrudniać wejście służb ratunkowych podczas sytuacji awaryjnej.Ze względów bezpieczeństwa, nigdy nie należy zostawiać pojazdu bez zabrania ze sobą pilota.
Włączanie blokady
przeciwwłamaniowej
WARNI NG
Włączenie blokady przeciwwłamaniowej powoduje wyłączenie zewnętrznych i wewnętrznych elementów sterujących drzwiami, a także przycisku zamykania
zamka centralnego na desce rozdzielczej.Klakson nadal działa.W przypadku uruchamiania blokady przeciwwłamaniowej nie można pozostawiać nikogo w pojeździe.
Za pomocą klucza
► Aby włączyć blokadę przeciwwłamaniową pojazdu, obróć kluczyk w zamku lewych drzwi przednich w kierunku tyłu pojazdu.► Następnie w ciągu pięciu sekund, ponownie obróć kluczyk w kierunku tyłu pojazdu.
Za pomocą pilota
► Nacisnąć ten przycisk, aby włączyć zabezpieczenie antywłamaniowe pojazdu.► Następnie nacisnąć ten przycisk ponownie w ciągu pięciu sekund po zablokowaniu.

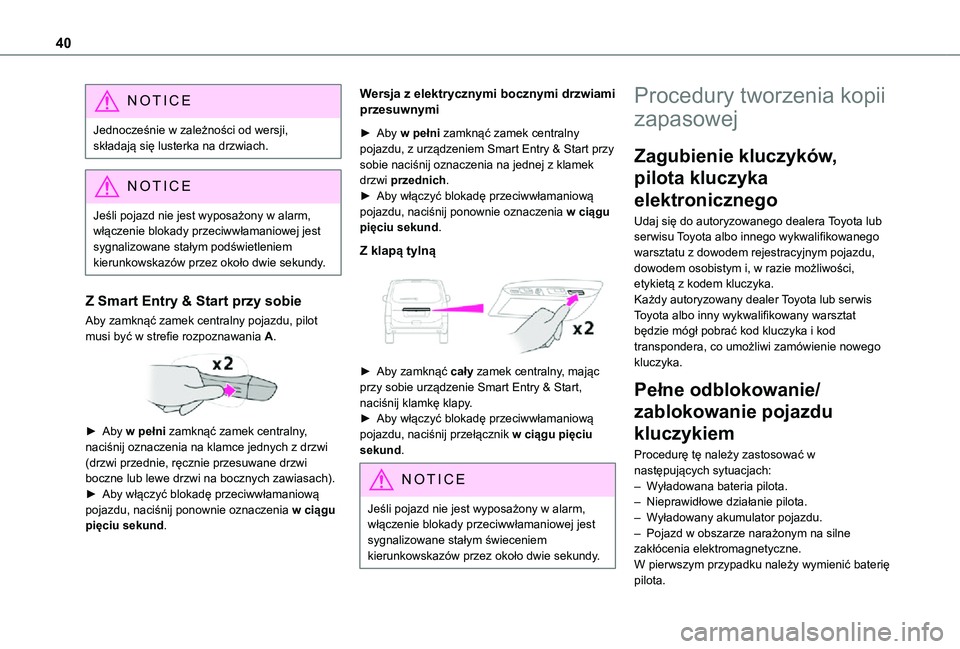

Page 40 of 360
40
NOTIC E
Jednocześnie w zależności od wersji, składają się lusterka na drzwiach.
NOTIC E
Jeśli pojazd nie jest wyposażony w alarm, włączenie blokady przeciwwłamaniowej jest
sygnalizowane stałym podświetleniem kierunkowskazów przez około dwie sekundy.
Z Smart Entry & Start przy sobie
Aby zamknąć zamek centralny pojazdu, pilot musi być w strefie rozpoznawania A.
► Aby w pełni zamknąć zamek centralny, naciśnij oznaczenia na klamce jednych z drzwi (drzwi przednie, ręcznie przesuwane drzwi boczne lub lewe drzwi na bocznych zawiasach).► Aby włączyć blokadę przeciwwłamaniową pojazdu, naciśnij ponownie oznaczenia w ciągu pięciu sekund.
Wersja z elektrycznymi bocznymi drzwiami przesuwnymi
► Aby w pełni zamknąć zamek centralny pojazdu, z urządzeniem Smart Entry & Start przy sobie naciśnij oznaczenia na jednej z klamek drzwi przednich.► Aby włączyć blokadę przeciwwłamaniową pojazdu, naciśnij ponownie oznaczenia w ciągu pięciu sekund.
Z klapą tylną
► Aby zamknąć cały zamek centralny, mając przy sobie urządzenie Smart Entry & Start, naciśnij klamkę klapy.► Aby włączyć blokadę przeciwwłamaniową pojazdu, naciśnij przełącznik w ciągu pięciu
sekund.
NOTIC E
Jeśli pojazd nie jest wyposażony w alarm, włączenie blokady przeciwwłamaniowej jest sygnalizowane stałym świeceniem kierunkowskazów przez około dwie sekundy.
Procedury tworzenia kopii
zapasowej
Zagubienie kluczyków,
pilota kluczyka
elektronicznego
Udaj się do autoryzowanego dealera Toyota lub serwisu Toyota albo innego wykwalifikowanego warsztatu z dowodem rejestracyjnym pojazdu, dowodem osobistym i, w razie możliwości, etykietą z kodem kluczyka.Każdy autoryzowany dealer Toyota lub serwis Toyota albo inny wykwalifikowany warsztat będzie mógł pobrać kod kluczyka i kod transpondera, co umożliwi zamówienie nowego kluczyka.
Pełne odblokowanie/
zablokowanie pojazdu
kluczykiem
Procedurę tę należy zastosować w następujących sytuacjach:– Wyładowana bateria pilota.– Nieprawidłowe działanie pilota.– Wyładowany akumulator pojazdu.– Pojazd w obszarze narażonym na silne zakłócenia elektromagnetyczne.W pierwszym przypadku należy wymienić baterię pilota.
