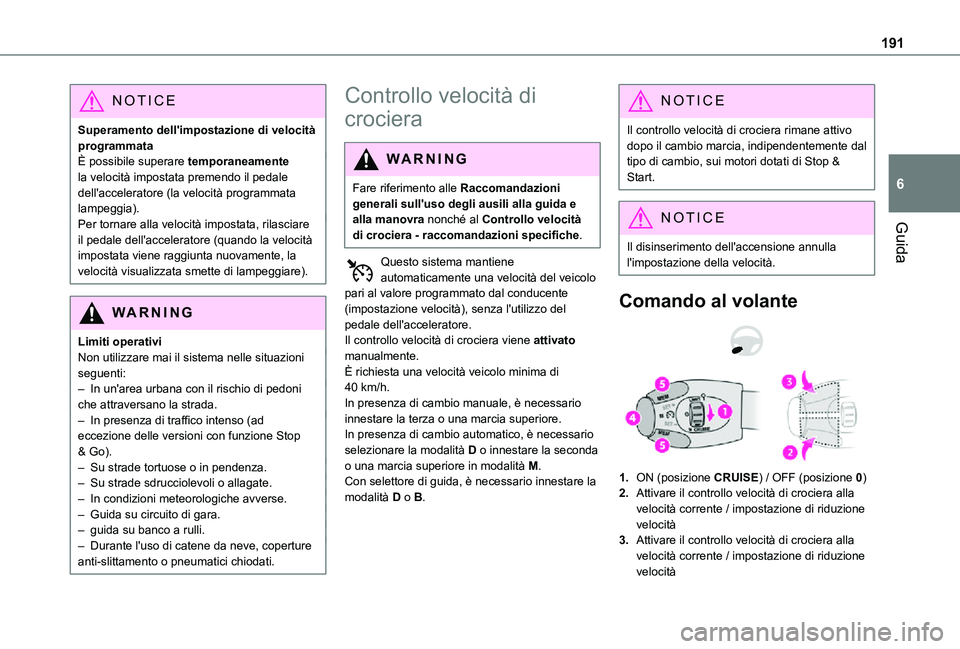

191
Guida
6
NOTIC E
Superamento dell'impostazione di velocità programmataÈ possibile superare temporaneamente la velocità impostata premendo il pedale dell'acceleratore (la velocità programmata lampeggia).Per tornare alla velocità impostata, rilasciare il pedale dell'acceleratore (quando la velocità impostata viene raggiunta nuovamente, la velocità visualizzata smette di lampeggiare).
WARNI NG
Limiti operativiNon utilizzare mai il sistema nelle situazioni seguenti:– In un'area urbana con il rischio di pedoni che attraversano la strada.– In presenza di traffico intenso (ad eccezione delle versioni con funzione Stop
& Go).– Su strade tortuose o in pendenza.– Su strade sdrucciolevoli o allagate.– In condizioni meteorologiche avverse.– Guida su circuito di gara.– guida su banco a rulli.– Durante l'uso di catene da neve, coperture anti-slittamento o pneumatici chiodati.
Controllo velocità di
crociera
WARNI NG
Fare riferimento alle Raccomandazioni generali sull'uso degli ausili alla guida e alla manovra nonché al Controllo velocità di crociera - raccomandazioni specifiche.
Questo sistema mantiene automaticamente una velocità del veicolo pari al valore programmato dal conducente (impostazione velocità), senza l'utilizzo del pedale dell'acceleratore.Il controllo velocità di crociera viene attivato manualmente.È richiesta una velocità veicolo minima di 40 km/h.In presenza di cambio manuale, è necessario innestare la terza o una marcia superiore.In presenza di cambio automatico, è necessario
selezionare la modalità D o innestare la seconda o una marcia superiore in modalità M.Con selettore di guida, è necessario innestare la modalità D o B.
NOTIC E
Il controllo velocità di crociera rimane attivo dopo il cambio marcia, indipendentemente dal tipo di cambio, sui motori dotati di Stop & Start.
NOTIC E
Il disinserimento dell'accensione annulla l'impostazione della velocità.
Comando al volante

1.ON (posizione CRUISE) / OFF (posizione 0)
2.Attivare il controllo velocità di crociera alla velocità corrente / impostazione di riduzione velocità
3.Attivare il controllo velocità di crociera alla
velocità corrente / impostazione di riduzione velocità

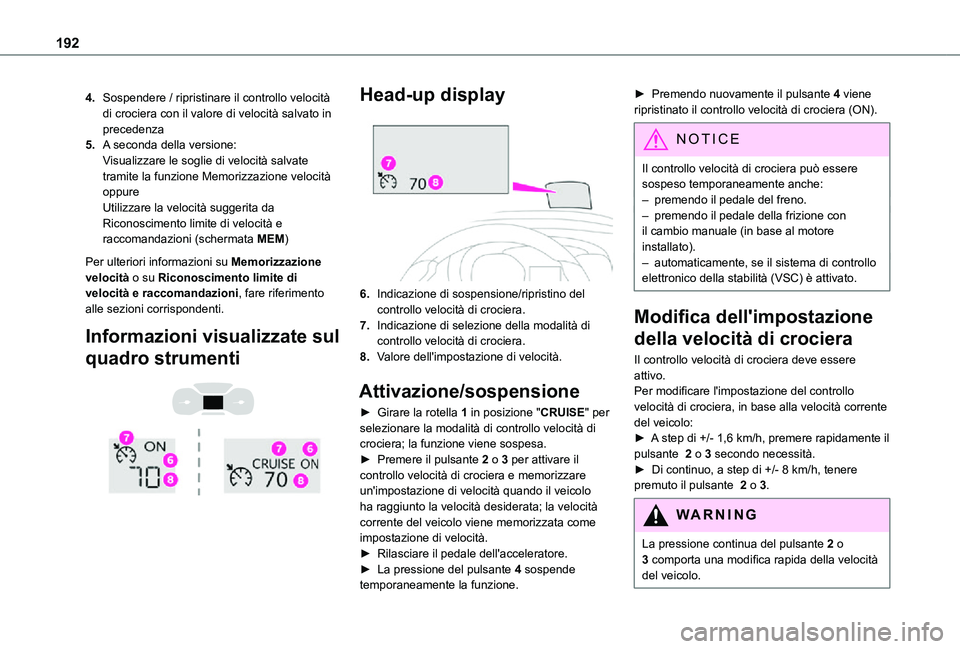

192
4.Sospendere / ripristinare il controllo velocità di crociera con il valore di velocità salvato in precedenza
5.A seconda della versione:Visualizzare le soglie di velocità salvate tramite la funzione Memorizzazione velocitàoppureUtilizzare la velocità suggerita da Riconoscimento limite di velocità e raccomandazioni (schermata MEM)
Per ulteriori informazioni su Memorizzazione velocità o su Riconoscimento limite di velocità e raccomandazioni, fare riferimento alle sezioni corrispondenti.
Informazioni visualizzate sul
quadro strumenti


Head-up display

6.Indicazione di sospensione/ripristino del controllo velocità di crociera.
7.Indicazione di selezione della modalità di controllo velocità di crociera.
8.Valore dell'impostazione di velocità.
Attivazione/sospensione
► Girare la rotella 1 in posizione "CRUISE" per selezionare la modalità di controllo velocità di crociera; la funzione viene sospesa.► Premere il pulsante 2 o 3 per attivare il controllo velocità di crociera e memorizzare un'impostazione di velocità quando il veicolo ha raggiunto la velocità desiderata; la velocità corrente del veicolo viene memorizzata come impostazione di velocità.► Rilasciare il pedale dell'acceleratore.► La pressione del pulsante 4 sospende temporaneamente la funzione.
► Premendo nuovamente il pulsante 4 viene ripristinato il controllo velocità di crociera (ON).
NOTIC E
Il controllo velocità di crociera può essere sospeso temporaneamente anche:– premendo il pedale del freno.– premendo il pedale della frizione con il cambio manuale (in base al motore
installato).– automaticamente, se il sistema di controllo elettronico della stabilità (VSC) è attivato.
Modifica dell'impostazione
della velocità di crociera
Il controllo velocità di crociera deve essere attivo.Per modificare l'impostazione del controllo velocità di crociera, in base alla velocità corrente del veicolo:► A step di +/- 1,6 km/h, premere rapidamente il pulsante 2 o 3 secondo necessità.► Di continuo, a step di +/- 8 km/h, tenere premuto il pulsante 2 o 3.
WARNI NG
La pressione continua del pulsante 2 o
3 comporta una modifica rapida della velocità del veicolo.

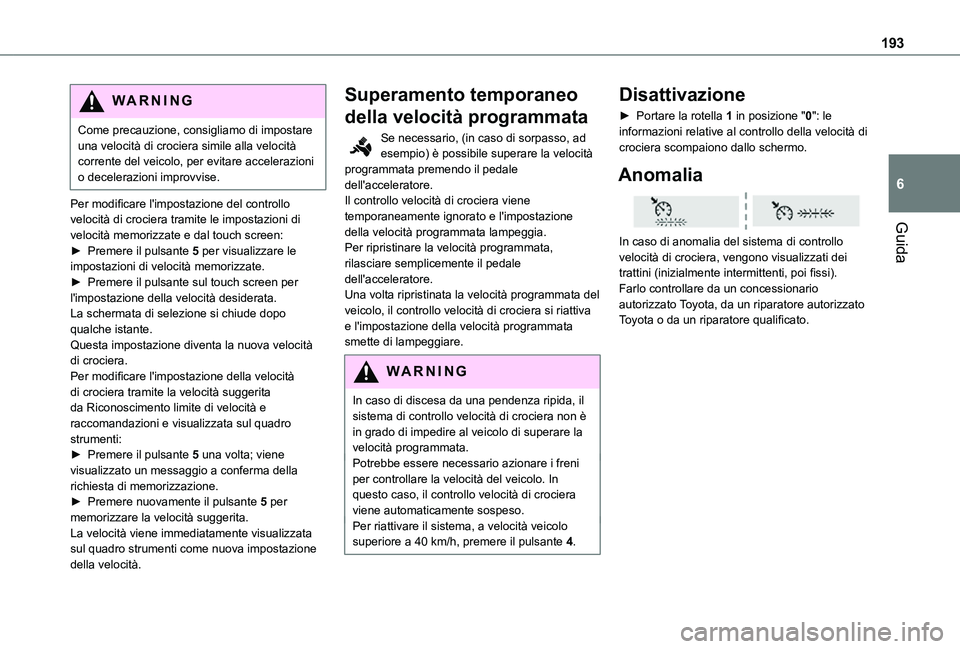

193
Guida
6
WARNI NG
Come precauzione, consigliamo di impostare una velocità di crociera simile alla velocità corrente del veicolo, per evitare accelerazioni o decelerazioni improvvise.
Per modificare l'impostazione del controllo velocità di crociera tramite le impostazioni di velocità memorizzate e dal touch screen:► Premere il pulsante 5 per visualizzare le impostazioni di velocità memorizzate.► Premere il pulsante sul touch screen per l'impostazione della velocità desiderata.La schermata di selezione si chiude dopo qualche istante.Questa impostazione diventa la nuova velocità di crociera.Per modificare l'impostazione della velocità di crociera tramite la velocità suggerita da Riconoscimento limite di velocità e raccomandazioni e visualizzata sul quadro strumenti:
► Premere il pulsante 5 una volta; viene visualizzato un messaggio a conferma della richiesta di memorizzazione.► Premere nuovamente il pulsante 5 per memorizzare la velocità suggerita.La velocità viene immediatamente visualizzata sul quadro strumenti come nuova impostazione della velocità.
Superamento temporaneo
della velocità programmata
Se necessario, (in caso di sorpasso, ad esempio) è possibile superare la velocità programmata premendo il pedale dell'acceleratore.Il controllo velocità di crociera viene temporaneamente ignorato e l'impostazione della velocità programmata lampeggia.Per ripristinare la velocità programmata, rilasciare semplicemente il pedale dell'acceleratore.Una volta ripristinata la velocità programmata del veicolo, il controllo velocità di crociera si riattiva e l'impostazione della velocità programmata smette di lampeggiare.
WARNI NG
In caso di discesa da una pendenza ripida, il sistema di controllo velocità di crociera non è in grado di impedire al veicolo di superare la velocità programmata.Potrebbe essere necessario azionare i freni per controllare la velocità del veicolo. In questo caso, il controllo velocità di crociera viene automaticamente sospeso.Per riattivare il sistema, a velocità veicolo superiore a 40 km/h, premere il pulsante 4.
Disattivazione
► Portare la rotella 1 in posizione "0": le informazioni relative al controllo della velocità di crociera scompaiono dallo schermo.
Anomalia

In caso di anomalia del sistema di controllo velocità di crociera, vengono visualizzati dei trattini (inizialmente intermittenti, poi fissi).Farlo controllare da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.

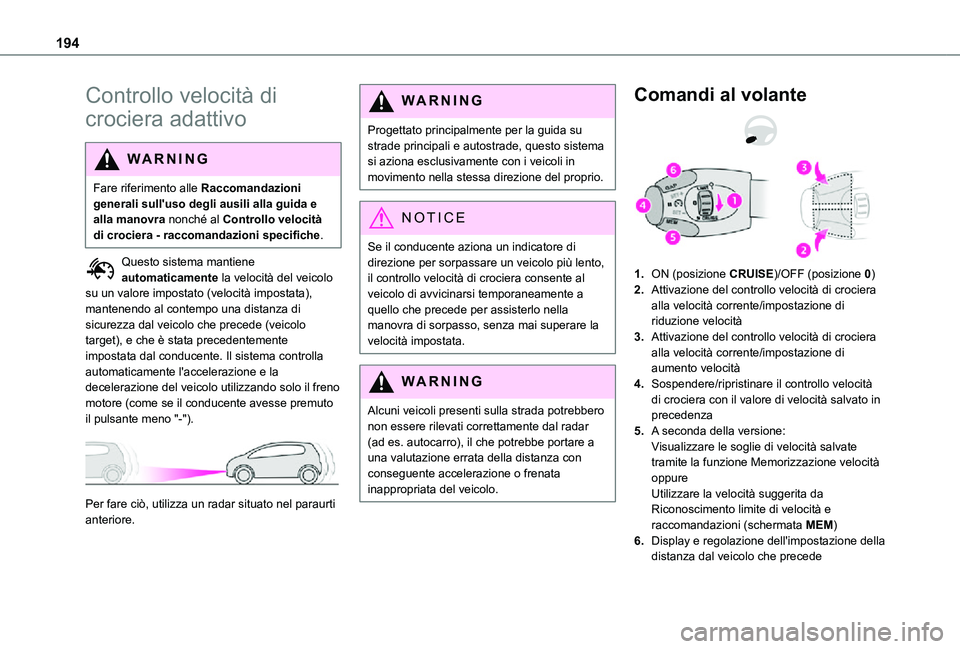

194
Controllo velocità di
crociera adattivo
WARNI NG
Fare riferimento alle Raccomandazioni generali sull'uso degli ausili alla guida e alla manovra nonché al Controllo velocità di crociera - raccomandazioni specifiche.
Questo sistema mantiene automaticamente la velocità del veicolo su un valore impostato (velocità impostata), mantenendo al contempo una distanza di sicurezza dal veicolo che precede (veicolo target), e che è stata precedentemente impostata dal conducente. Il sistema controlla automaticamente l'accelerazione e la decelerazione del veicolo utilizzando solo il freno motore (come se il conducente avesse premuto il pulsante meno "-").

Per fare ciò, utilizza un radar situato nel paraurti anteriore.
WARNI NG
Progettato principalmente per la guida su strade principali e autostrade, questo sistema si aziona esclusivamente con i veicoli in movimento nella stessa direzione del proprio.
NOTIC E
Se il conducente aziona un indicatore di direzione per sorpassare un veicolo più lento, il controllo velocità di crociera consente al veicolo di avvicinarsi temporaneamente a quello che precede per assisterlo nella manovra di sorpasso, senza mai superare la velocità impostata.
WARNI NG
Alcuni veicoli presenti sulla strada potrebbero non essere rilevati correttamente dal radar (ad es. autocarro), il che potrebbe portare a una valutazione errata della distanza con conseguente accelerazione o frenata inappropriata del veicolo.
Comandi al volante
1.ON (posizione CRUISE)/OFF (posizione 0)
2.Attivazione del controllo velocità di crociera alla velocità corrente/impostazione di riduzione velocità
3.Attivazione del controllo velocità di crociera alla velocità corrente/impostazione di aumento velocità
4.Sospendere/ripristinare il controllo velocità di crociera con il valore di velocità salvato in precedenza
5.A seconda della versione:Visualizzare le soglie di velocità salvate tramite la funzione Memorizzazione velocitàoppureUtilizzare la velocità suggerita da Riconoscimento limite di velocità e raccomandazioni (schermata MEM)
6.Display e regolazione dell'impostazione della distanza dal veicolo che precede

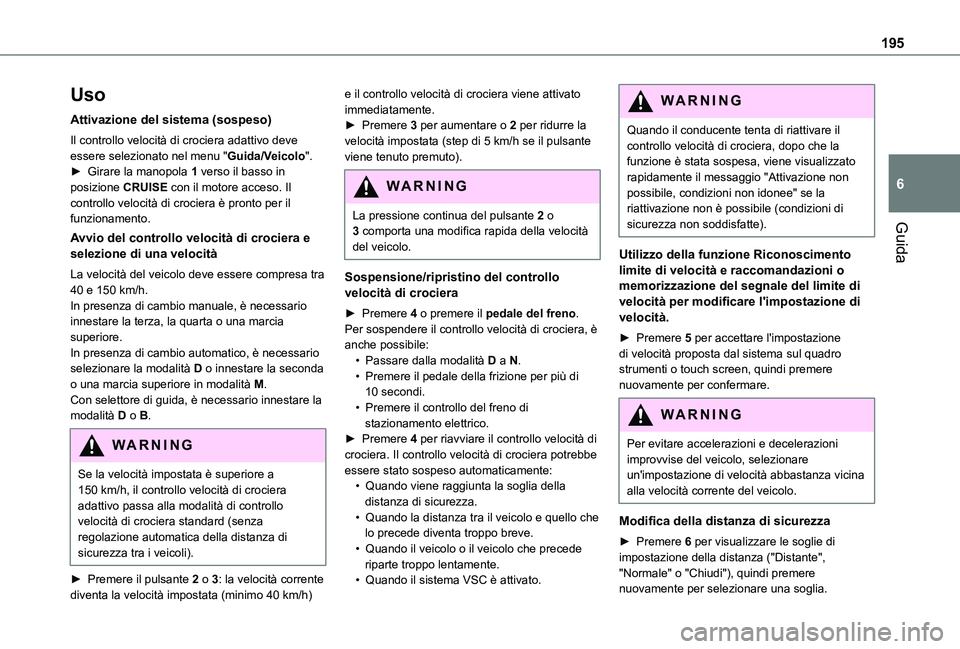

195
Guida
6
Uso
Attivazione del sistema (sospeso)
Il controllo velocità di crociera adattivo deve essere selezionato nel menu "Guida/Veicolo".► Girare la manopola 1 verso il basso in posizione CRUISE con il motore acceso. Il controllo velocità di crociera è pronto per il funzionamento.
Avvio del controllo velocità di crociera e selezione di una velocità
La velocità del veicolo deve essere compresa tra 40 e 150 km/h.In presenza di cambio manuale, è necessario innestare la terza, la quarta o una marcia superiore.In presenza di cambio automatico, è necessario selezionare la modalità D o innestare la seconda o una marcia superiore in modalità M.Con selettore di guida, è necessario innestare la modalità D o B.
WARNI NG
Se la velocità impostata è superiore a 150 km/h, il controllo velocità di crociera adattivo passa alla modalità di controllo velocità di crociera standard (senza regolazione automatica della distanza di sicurezza tra i veicoli).
► Premere il pulsante 2 o 3: la velocità corrente diventa la velocità impostata (minimo 40 km/h)
e il controllo velocità di crociera viene attivato immediatamente.► Premere 3 per aumentare o 2 per ridurre la velocità impostata (step di 5 km/h se il pulsante viene tenuto premuto).
WARNI NG
La pressione continua del pulsante 2 o 3 comporta una modifica rapida della velocità
del veicolo.
Sospensione/ripristino del controllo velocità di crociera
► Premere 4 o premere il pedale del freno. Per sospendere il controllo velocità di crociera, è anche possibile:• Passare dalla modalità D a N.• Premere il pedale della frizione per più di 10 secondi.• Premere il controllo del freno di stazionamento elettrico.► Premere 4 per riavviare il controllo velocità di crociera. Il controllo velocità di crociera potrebbe essere stato sospeso automaticamente:• Quando viene raggiunta la soglia della distanza di sicurezza.• Quando la distanza tra il veicolo e quello che lo precede diventa troppo breve.• Quando il veicolo o il veicolo che precede riparte troppo lentamente.• Quando il sistema VSC è attivato.
W ARNI NG
Quando il conducente tenta di riattivare il controllo velocità di crociera, dopo che la funzione è stata sospesa, viene visualizzato rapidamente il messaggio "Attivazione non possibile, condizioni non idonee" se la riattivazione non è possibile (condizioni di sicurezza non soddisfatte).
Utilizzo della funzione Riconoscimento limite di velocità e raccomandazioni o memorizzazione del segnale del limite di velocità per modificare l'impostazione di velocità.
► Premere 5 per accettare l'impostazione di velocità proposta dal sistema sul quadro strumenti o touch screen, quindi premere nuovamente per confermare.
WARNI NG
Per evitare accelerazioni e decelerazioni improvvise del veicolo, selezionare un'impostazione di velocità abbastanza vicina alla velocità corrente del veicolo.
Modifica della distanza di sicurezza
► Premere 6 per visualizzare le soglie di impostazione della distanza ("Distante", "Normale" o "Chiudi"), quindi premere nuovamente per selezionare una soglia.

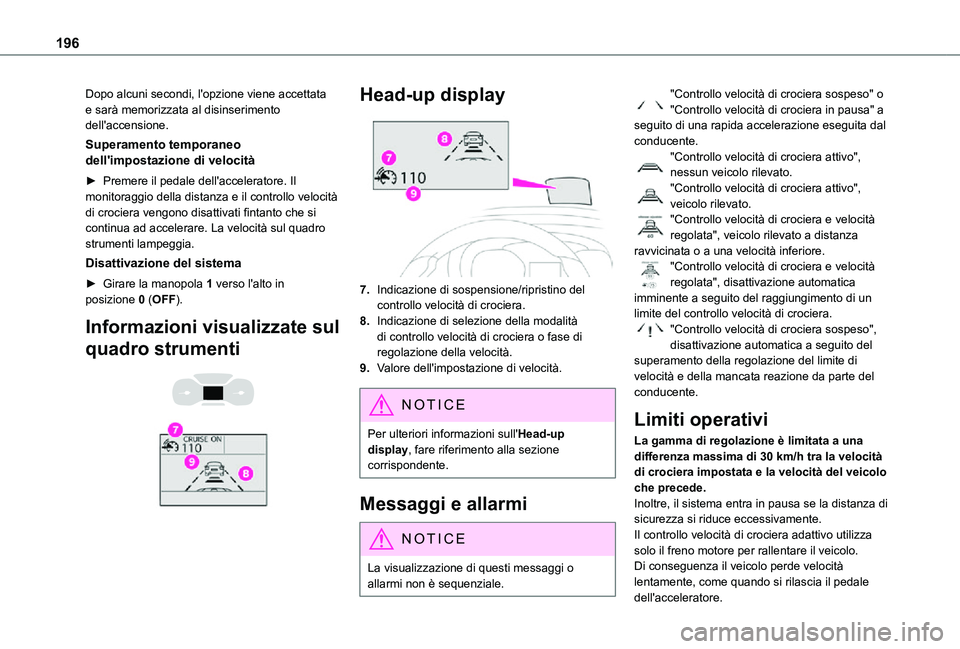

196
Dopo alcuni secondi, l'opzione viene accettata e sarà memorizzata al disinserimento dell'accensione.
Superamento temporaneo dell'impostazione di velocità
► Premere il pedale dell'acceleratore. Il monitoraggio della distanza e il controllo velocità di crociera vengono disattivati fintanto che si continua ad accelerare. La velocità sul quadro strumenti lampeggia.
Disattivazione del sistema
► Girare la manopola 1 verso l'alto in posizione 0 (OFF).
Informazioni visualizzate sul
quadro strumenti


Head-up display
7.Indicazione di sospensione/ripristino del controllo velocità di crociera.
8.Indicazione di selezione della modalità di controllo velocità di crociera o fase di regolazione della velocità.
9.Valore dell'impostazione di velocità.
NOTIC E
Per ulteriori informazioni sull'Head-up
display, fare riferimento alla sezione corrispondente.
Messaggi e allarmi
NOTIC E
La visualizzazione di questi messaggi o allarmi non è sequenziale.
"Controllo velocità di crociera sospeso" o "Controllo velocità di crociera in pausa" a seguito di una rapida accelerazione eseguita dal conducente."Controllo velocità di crociera attivo", nessun veicolo rilevato."Controllo velocità di crociera attivo", veicolo rilevato."Controllo velocità di crociera e velocità regolata", veicolo rilevato a distanza ravvicinata o a una velocità inferiore."Controllo velocità di crociera e velocità regolata", disattivazione automatica imminente a seguito del raggiungimento di un limite del controllo velocità di crociera."Controllo velocità di crociera sospeso", disattivazione automatica a seguito del superamento della regolazione del limite di velocità e della mancata reazione da parte del conducente.
Limiti operativi
La gamma di regolazione è limitata a una
differenza massima di 30 km/h tra la velocità di crociera impostata e la velocità del veicolo che precede.Inoltre, il sistema entra in pausa se la distanza di sicurezza si riduce eccessivamente.Il controllo velocità di crociera adattivo utilizza solo il freno motore per rallentare il veicolo. Di conseguenza il veicolo perde velocità lentamente, come quando si rilascia il pedale
dell'acceleratore.

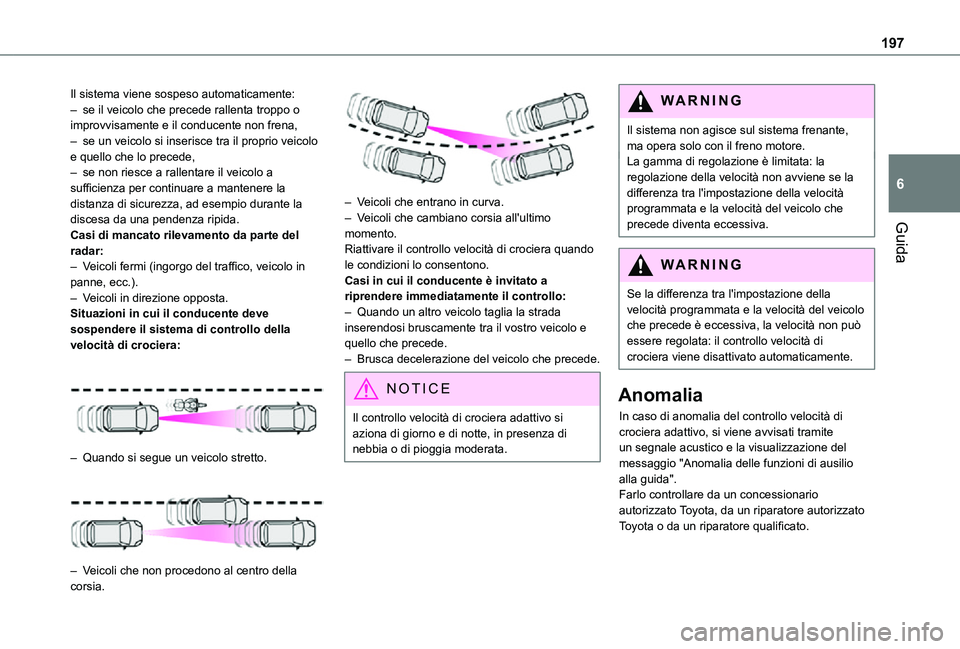

197
Guida
6
Il sistema viene sospeso automaticamente:– se il veicolo che precede rallenta troppo o improvvisamente e il conducente non frena,– se un veicolo si inserisce tra il proprio veicolo e quello che lo precede,– se non riesce a rallentare il veicolo a sufficienza per continuare a mantenere la distanza di sicurezza, ad esempio durante la discesa da una pendenza ripida.Casi di mancato rilevamento da parte del radar:– Veicoli fermi (ingorgo del traffico, veicolo in panne, ecc.).– Veicoli in direzione opposta.Situazioni in cui il conducente deve sospendere il sistema di controllo della velocità di crociera:

– Quando si segue un veicolo stretto.

– Veicoli che non procedono al centro della corsia.

– Veicoli che entrano in curva.– Veicoli che cambiano corsia all'ultimo momento.Riattivare il controllo velocità di crociera quando le condizioni lo consentono.Casi in cui il conducente è invitato a riprendere immediatamente il controllo:– Quando un altro veicolo taglia la strada inserendosi bruscamente tra il vostro veicolo e quello che precede.– Brusca decelerazione del veicolo che precede.
NOTIC E
Il controllo velocità di crociera adattivo si aziona di giorno e di notte, in presenza di nebbia o di pioggia moderata.
WARNI NG
Il sistema non agisce sul sistema frenante, ma opera solo con il freno motore.La gamma di regolazione è limitata: la regolazione della velocità non avviene se la differenza tra l'impostazione della velocità programmata e la velocità del veicolo che precede diventa eccessiva.
WARNI NG
Se la differenza tra l'impostazione della velocità programmata e la velocità del veicolo che precede è eccessiva, la velocità non può essere regolata: il controllo velocità di crociera viene disattivato automaticamente.
Anomalia
In caso di anomalia del controllo velocità di crociera adattivo, si viene avvisati tramite un segnale acustico e la visualizzazione del messaggio "Anomalia delle funzioni di ausilio alla guida".Farlo controllare da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.

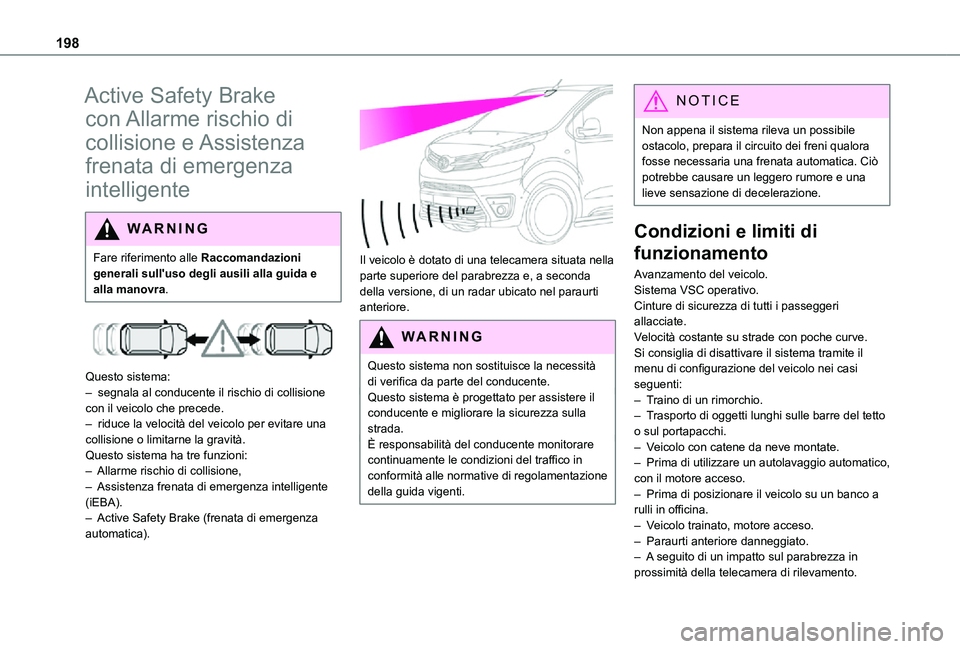

198
Active Safety Brake
con Allarme rischio di
collisione e Assistenza
frenata di emergenza
intelligente
WARNI NG
Fare riferimento alle Raccomandazioni generali sull'uso degli ausili alla guida e alla manovra.


Questo sistema:– segnala al conducente il rischio di collisione con il veicolo che precede.– riduce la velocità del veicolo per evitare una collisione o limitarne la gravità.Questo sistema ha tre funzioni:– Allarme rischio di collisione,
– Assistenza frenata di emergenza intelligente (iEBA).– Active Safety Brake (frenata di emergenza automatica).

Il veicolo è dotato di una telecamera situata nella parte superiore del parabrezza e, a seconda della versione, di un radar ubicato nel paraurti anteriore.
W ARNI NG
Questo sistema non sostituisce la necessità di verifica da parte del conducente.Questo sistema è progettato per assistere il conducente e migliorare la sicurezza sulla strada.
È responsabilità del conducente monitorare continuamente le condizioni del traffico in conformità alle normative di regolamentazione della guida vigenti.
NOTIC E
Non appena il sistema rileva un possibile ostacolo, prepara il circuito dei freni qualora fosse necessaria una frenata automatica. Ciò potrebbe causare un leggero rumore e una lieve sensazione di decelerazione.
Condizioni e limiti di
funzionamento
Avanzamento del veicolo.Sistema VSC operativo.Cinture di sicurezza di tutti i passeggeri allacciate.Velocità costante su strade con poche curve.Si consiglia di disattivare il sistema tramite il menu di configurazione del veicolo nei casi seguenti:– Traino di un rimorchio.– Trasporto di oggetti lunghi sulle barre del tetto o sul portapacchi.
– Veicolo con catene da neve montate.– Prima di utilizzare un autolavaggio automatico, con il motore acceso.– Prima di posizionare il veicolo su un banco a rulli in officina.– Veicolo trainato, motore acceso.– Paraurti anteriore danneggiato.– A seguito di un impatto sul parabrezza in prossimità della telecamera di rilevamento.

199
Guida
6
WARNI NG
Può essere pericoloso guidare se le luci dei freni non funzionano perfettamente.
WARNI NG
È possibile che eventuali allarmi non vengano trasmessi, vengano forniti in ritardo o
sembrino ingiustificati.Il conducente deve mantenere sempre il controllo del veicolo e prepararsi a reagire in qualsiasi momento per evitare un incidente.
WARNI NG
A seguito di un impatto, il sistema viene disattivato automaticamente.Farlo controllare da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.
Allarme rischio di collisione
Questa funzione segnala al conducente che il proprio veicolo è a rischio collisione con il veicolo che precede o con un pedone o ciclista presente
nella corsia.
Modifica della soglia di attivazione
allarme
Questa soglia di attivazione determina la sensibilità con cui la funzione segnala il rischio di collisione.La soglia viene impostata tramite il menu di configurazione del veicolo con il sistema audio o il touch screen.► Selezionare una delle tre soglie predefinite: "Lontano", "Normale" o "Chiudi".L'ultima soglia selezionata viene memorizzata al disinserimento dell'accensione.
Funzionamento
In base al livello di rischio di collisione rilevato dal sistema e dalla soglia di attivazione allarme scelta dal conducente, possono essere attivati diversi livelli di allarme e visualizzati sul quadro strumenti.Il sistema tiene conto della dinamica del veicolo, della velocità del proprio veicolo e di quello che precede, delle condizioni ambientali e del funzionamento del veicolo (azioni sui pedali, sul
volante, ecc.) per attivare l'allarme al momento più pertinente.Livello 1 (arancione): solo allarme visivo, segnalando che il veicolo che precede è molto vicino.Viene visualizzato il messaggio "Veicolo vicino".Livello 2 (rosso): allarme visivo e acustico, segnalando che una collisione è imminente.
Viene visualizzato il messaggio "Frenare!".
NOTIC E
Laddove la velocità del proprio veicolo è eccessiva nell'avvicinamento a un altro veicolo, il primo livello di allarme potrebbe non essere visualizzato: potrebbe essere visualizzato direttamente l'allarme di livello 2.Importante: l'allarme di livello 1 non viene mai visualizzato per un ostacolo fermo o quando è stata selezionata la soglia di attivazione "Vicino".
Assistenza frenata di
emergenza intelligente
(iEBA)
Se il conducente frena, ma non abbastanza da evitare una collisione, questo sistema fornisce una frenata aggiuntiva, entro i limiti delle leggi della fisica.Questa assistenza viene fornita solo se il conducente preme il pedale del freno.

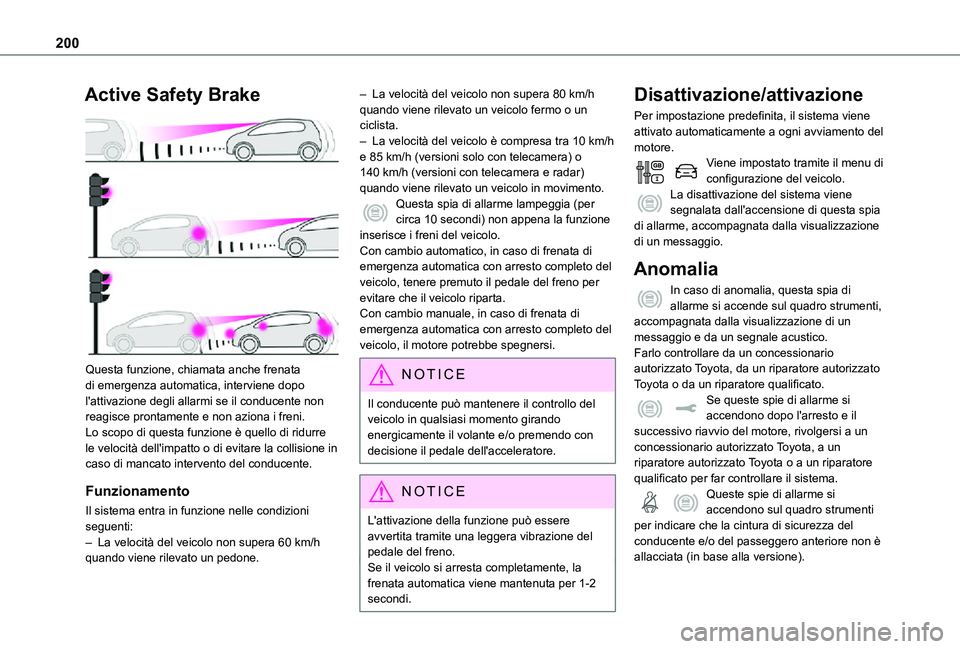

200
Active Safety Brake

Questa funzione, chiamata anche frenata di emergenza automatica, interviene dopo l'attivazione degli allarmi se il conducente non reagisce prontamente e non aziona i freni.Lo scopo di questa funzione è quello di ridurre
le velocità dell'impatto o di evitare la collisione in caso di mancato intervento del conducente.
Funzionamento
Il sistema entra in funzione nelle condizioni seguenti:– La velocità del veicolo non supera 60 km/h quando viene rilevato un pedone.
– La velocità del veicolo non supera 80 km/h quando viene rilevato un veicolo fermo o un ciclista.– La velocità del veicolo è compresa tra 10 km/h e 85 km/h (versioni solo con telecamera) o 140 km/h (versioni con telecamera e radar) quando viene rilevato un veicolo in movimento.Questa spia di allarme lampeggia (per circa 10 secondi) non appena la funzione inserisce i freni del veicolo.Con cambio automatico, in caso di frenata di emergenza automatica con arresto completo del veicolo, tenere premuto il pedale del freno per evitare che il veicolo riparta.Con cambio manuale, in caso di frenata di emergenza automatica con arresto completo del veicolo, il motore potrebbe spegnersi.
NOTIC E
Il conducente può mantenere il controllo del veicolo in qualsiasi momento girando energicamente il volante e/o premendo con decisione il pedale dell'acceleratore.
NOTIC E
L'attivazione della funzione può essere avvertita tramite una leggera vibrazione del
pedale del freno.Se il veicolo si arresta completamente, la frenata automatica viene mantenuta per 1-2 secondi.
Disattivazione/attivazione
Per impostazione predefinita, il sistema viene attivato automaticamente a ogni avviamento del motore.Viene impostato tramite il menu di configurazione del veicolo.La disattivazione del sistema viene segnalata dall'accensione di questa spia di allarme, accompagnata dalla visualizzazione di un messaggio.
Anomalia
In caso di anomalia, questa spia di allarme si accende sul quadro strumenti, accompagnata dalla visualizzazione di un messaggio e da un segnale acustico.Farlo controllare da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.Se queste spie di allarme si accendono dopo l'arresto e il successivo riavvio del motore, rivolgersi a un
concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato per far controllare il sistema.Queste spie di allarme si accendono sul quadro strumenti per indicare che la cintura di sicurezza del conducente e/o del passeggero anteriore non è allacciata (in base alla versione).
