TOYOTA PROACE VERSO EV 2020 Manuel du propriétaire (in French)

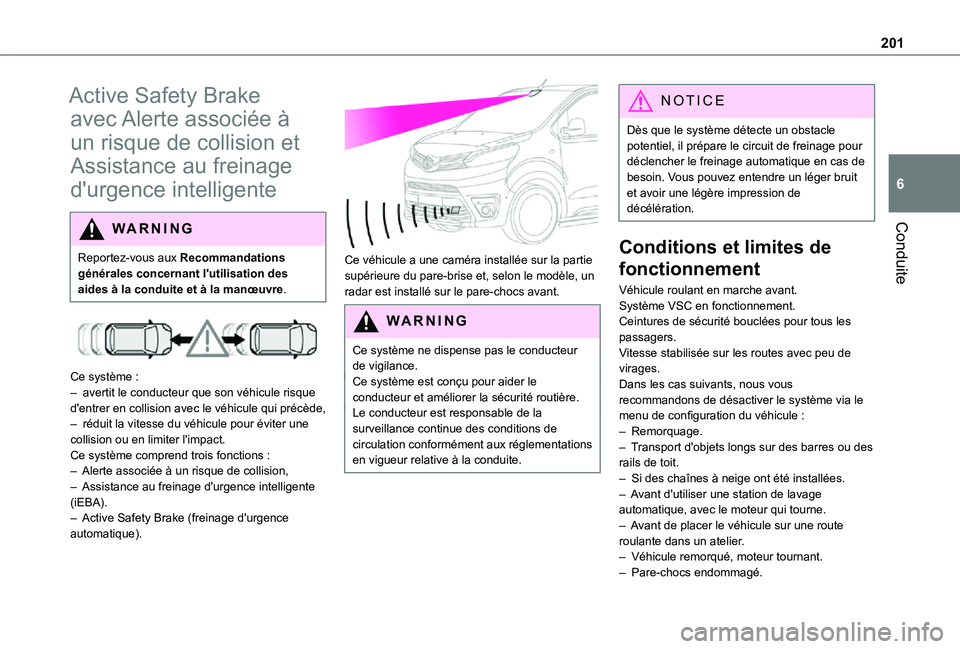

201
Conduite
6
Active Safety Brake
avec Alerte associée à
un risque de collision et
Assistance au freinage
d'urgence intelligente
WARNI NG
Reportez-vous aux Recommandations générales concernant l'utilisation des aides à la conduite et à la manœuvre.


Ce système :– avertit le conducteur que son véhicule risque d'entrer en collision avec le véhicule qui précède,– réduit la vitesse du véhicule pour éviter une collision ou en limiter l'impact.Ce système comprend trois fonctions :– Alerte associée à un risque de collision,
– Assistance au freinage d'urgence intelligente (iEBA).– Active Safety Brake (freinage d'urgence automatique).

Ce véhicule a une caméra installée sur la partie supérieure du pare-brise et, selon le modèle, un radar est installé sur le pare-chocs avant.
W ARNI NG
Ce système ne dispense pas le conducteur de vigilance.Ce système est conçu pour aider le conducteur et améliorer la sécurité routière.Le conducteur est responsable de la surveillance continue des conditions de
circulation conformément aux réglementations en vigueur relative à la conduite.
NOTIC E
Dès que le système détecte un obstacle potentiel, il prépare le circuit de freinage pour déclencher le freinage automatique en cas de besoin. Vous pouvez entendre un léger bruit et avoir une légère impression de décélération.
Conditions et limites de
fonctionnement
Véhicule roulant en marche avant.Système VSC en fonctionnement.Ceintures de sécurité bouclées pour tous les passagers.Vitesse stabilisée sur les routes avec peu de virages.Dans les cas suivants, nous vous recommandons de désactiver le système via le menu de configuration du véhicule :– Remorquage.
– Transport d'objets longs sur des barres ou des rails de toit.– Si des chaînes à neige ont été installées.– Avant d'utiliser une station de lavage automatique, avec le moteur qui tourne.– Avant de placer le véhicule sur une route roulante dans un atelier.– Véhicule remorqué, moteur tournant.– Pare-chocs endommagé.

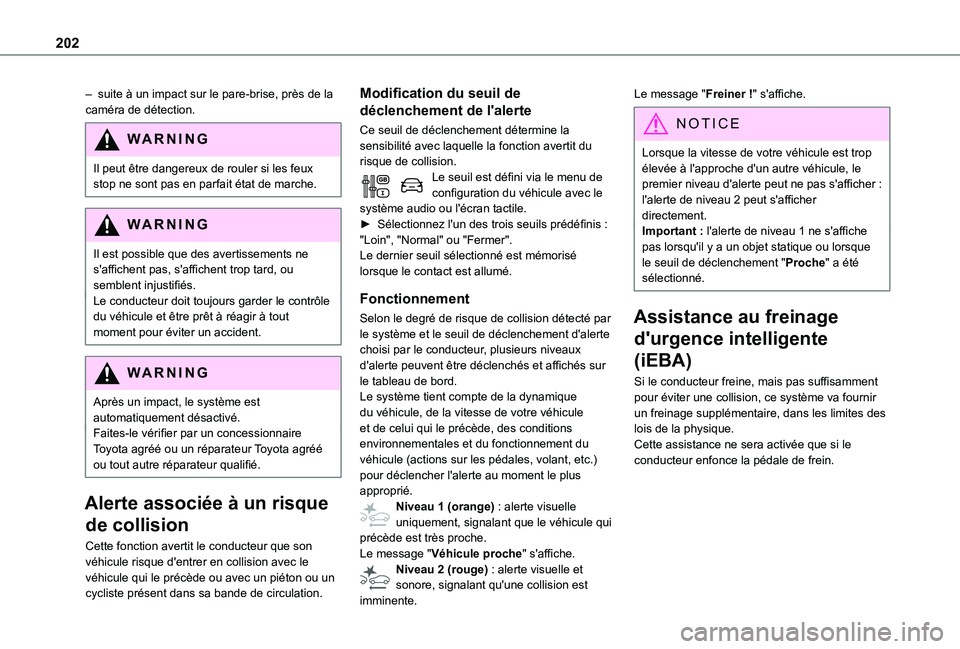

202
– suite à un impact sur le pare-brise, près de la caméra de détection.
WARNI NG
Il peut être dangereux de rouler si les feux stop ne sont pas en parfait état de marche.
WARNI NG
Il est possible que des avertissements ne s'affichent pas, s'affichent trop tard, ou semblent injustifiés.Le conducteur doit toujours garder le contrôle du véhicule et être prêt à réagir à tout moment pour éviter un accident.
WARNI NG
Après un impact, le système est automatiquement désactivé.Faites-le vérifier par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Alerte associée à un risque
de collision
Cette fonction avertit le conducteur que son véhicule risque d'entrer en collision avec le véhicule qui le précède ou avec un piéton ou un cycliste présent dans sa bande de circulation.
Modification du seuil de
déclenchement de l'alerte
Ce seuil de déclenchement détermine la sensibilité avec laquelle la fonction avertit du risque de collision.Le seuil est défini via le menu de configuration du véhicule avec le système audio ou l'écran tactile.► Sélectionnez l'un des trois seuils prédéfinis : "Loin", "Normal" ou "Fermer".Le dernier seuil sélectionné est mémorisé lorsque le contact est allumé.
Fonctionnement
Selon le degré de risque de collision détecté par le système et le seuil de déclenchement d'alerte choisi par le conducteur, plusieurs niveaux d'alerte peuvent être déclenchés et affichés sur le tableau de bord.Le système tient compte de la dynamique du véhicule, de la vitesse de votre véhicule et de celui qui le précède, des conditions environnementales et du fonctionnement du
véhicule (actions sur les pédales, volant, etc.) pour déclencher l'alerte au moment le plus approprié.Niveau 1 (orange) : alerte visuelle uniquement, signalant que le véhicule qui précède est très proche.Le message "Véhicule proche" s'affiche.Niveau 2 (rouge) : alerte visuelle et sonore, signalant qu'une collision est
imminente.
Le message "Freiner !" s'affiche.
NOTIC E
Lorsque la vitesse de votre véhicule est trop élevée à l'approche d'un autre véhicule, le premier niveau d'alerte peut ne pas s'afficher : l'alerte de niveau 2 peut s'afficher directement.Important : l'alerte de niveau 1 ne s'affiche
pas lorsqu'il y a un objet statique ou lorsque le seuil de déclenchement "Proche" a été sélectionné.
Assistance au freinage
d'urgence intelligente
(iEBA)
Si le conducteur freine, mais pas suffisamment pour éviter une collision, ce système va fournir un freinage supplémentaire, dans les limites des lois de la physique.Cette assistance ne sera activée que si le conducteur enfonce la pédale de frein.

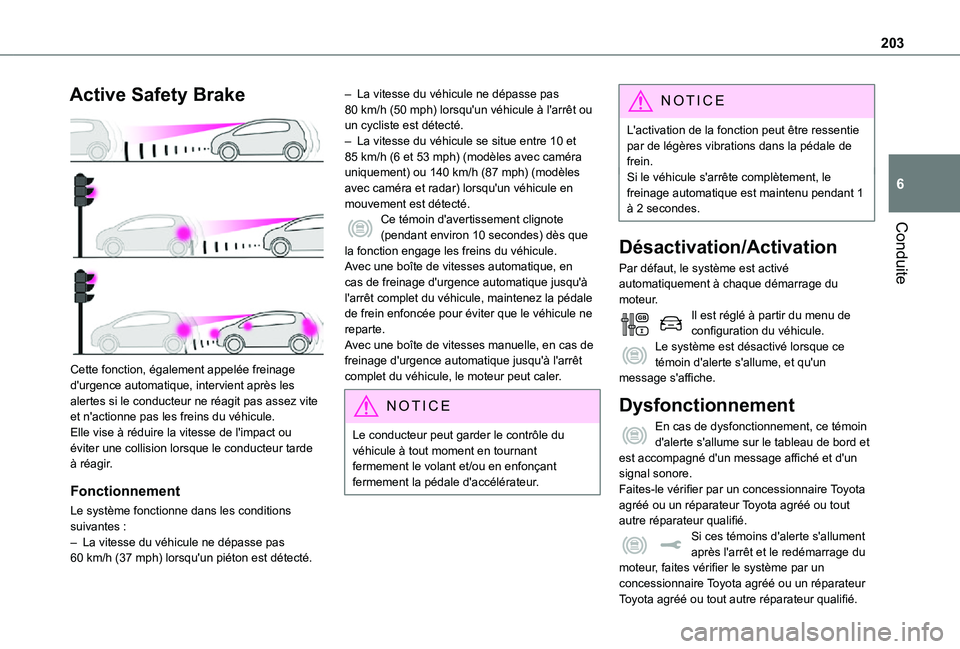

203
Conduite
6
Active Safety Brake

Cette fonction, également appelée freinage d'urgence automatique, intervient après les alertes si le conducteur ne réagit pas assez vite et n'actionne pas les freins du véhicule.Elle vise à réduire la vitesse de l'impact ou
éviter une collision lorsque le conducteur tarde à réagir.
Fonctionnement
Le système fonctionne dans les conditions suivantes :– La vitesse du véhicule ne dépasse pas 60 km/h (37 mph) lorsqu'un piéton est détecté.
– La vitesse du véhicule ne dépasse pas 80 km/h (50 mph) lorsqu'un véhicule à l'arrêt ou un cycliste est détecté.– La vitesse du véhicule se situe entre 10 et 85 km/h (6 et 53 mph) (modèles avec caméra uniquement) ou 140 km/h (87 mph) (modèles avec caméra et radar) lorsqu'un véhicule en mouvement est détecté.Ce témoin d'avertissement clignote (pendant environ 10 secondes) dès que la fonction engage les freins du véhicule.Avec une boîte de vitesses automatique, en cas de freinage d'urgence automatique jusqu'à l'arrêt complet du véhicule, maintenez la pédale de frein enfoncée pour éviter que le véhicule ne reparte.Avec une boîte de vitesses manuelle, en cas de freinage d'urgence automatique jusqu'à l'arrêt complet du véhicule, le moteur peut caler.
NOTIC E
Le conducteur peut garder le contrôle du véhicule à tout moment en tournant fermement le volant et/ou en enfonçant fermement la pédale d'accélérateur.
NOTIC E
L'activation de la fonction peut être ressentie par de légères vibrations dans la pédale de frein.Si le véhicule s'arrête complètement, le freinage automatique est maintenu pendant 1 à 2 secondes.
Désactivation/Activation
Par défaut, le système est activé automatiquement à chaque démarrage du moteur.Il est réglé à partir du menu de configuration du véhicule.Le système est désactivé lorsque ce témoin d'alerte s'allume, et qu'un message s'affiche.
Dysfonctionnement
En cas de dysfonctionnement, ce témoin d'alerte s'allume sur le tableau de bord et
est accompagné d'un message affiché et d'un signal sonore.Faites-le vérifier par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.Si ces témoins d'alerte s'allument après l'arrêt et le redémarrage du moteur, faites vérifier le système par un concessionnaire Toyota agréé ou un réparateur
Toyota agréé ou tout autre réparateur qualifié.

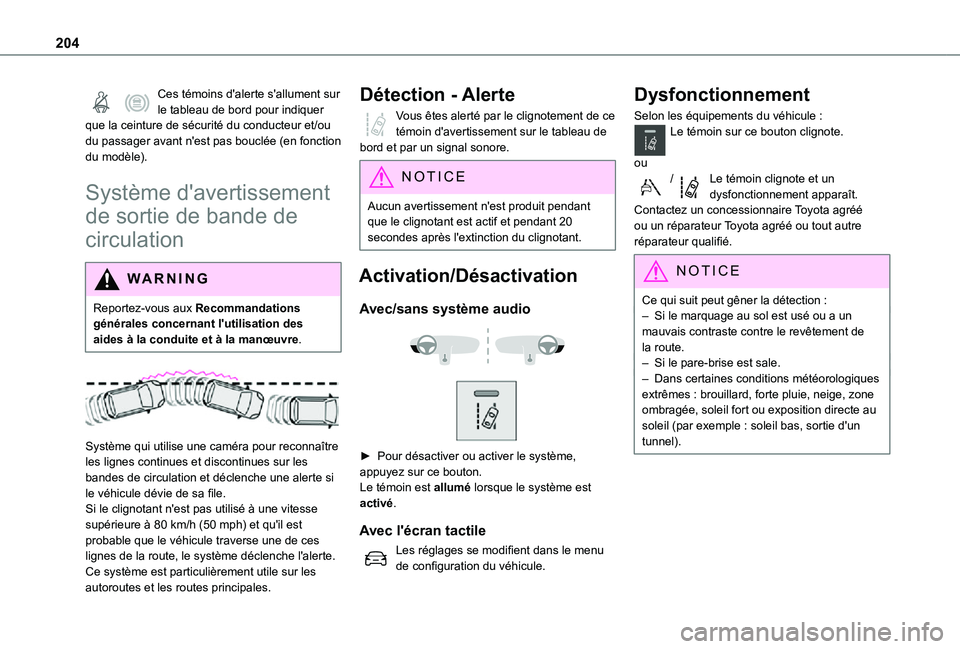

204
Ces témoins d'alerte s'allument sur le tableau de bord pour indiquer que la ceinture de sécurité du conducteur et/ou du passager avant n'est pas bouclée (en fonction du modèle).
Système d'avertissement
de sortie de bande de
circulation
WARNI NG
Reportez-vous aux Recommandations générales concernant l'utilisation des aides à la conduite et à la manœuvre.


Système qui utilise une caméra pour reconnaître les lignes continues et discontinues sur les bandes de circulation et déclenche une alerte si le véhicule dévie de sa file. Si le clignotant n'est pas utilisé à une vitesse supérieure à 80 km/h (50 mph) et qu'il est probable que le véhicule traverse une de ces
lignes de la route, le système déclenche l'alerte.Ce système est particulièrement utile sur les autoroutes et les routes principales.
Détection - Alerte
Vous êtes alerté par le clignotement de ce témoin d'avertissement sur le tableau de bord et par un signal sonore.
NOTIC E
Aucun avertissement n'est produit pendant que le clignotant est actif et pendant 20 secondes après l'extinction du clignotant.
Activation/Désactivation
Avec/sans système audio


► Pour désactiver ou activer le système, appuyez sur ce bouton.Le témoin est allumé lorsque le système est activé.
Avec l'écran tactile
Les réglages se modifient dans le menu de configuration du véhicule.
Dysfonctionnement
Selon les équipements du véhicule :Le témoin sur ce bouton clignote.
ou/Le témoin clignote et un dysfonctionnement apparaît.Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
NOTIC E
Ce qui suit peut gêner la détection :– Si le marquage au sol est usé ou a un mauvais contraste contre le revêtement de la route.– Si le pare-brise est sale.– Dans certaines conditions météorologiques extrêmes : brouillard, forte pluie, neige, zone ombragée, soleil fort ou exposition directe au soleil (par exemple : soleil bas, sortie d'un tunnel).

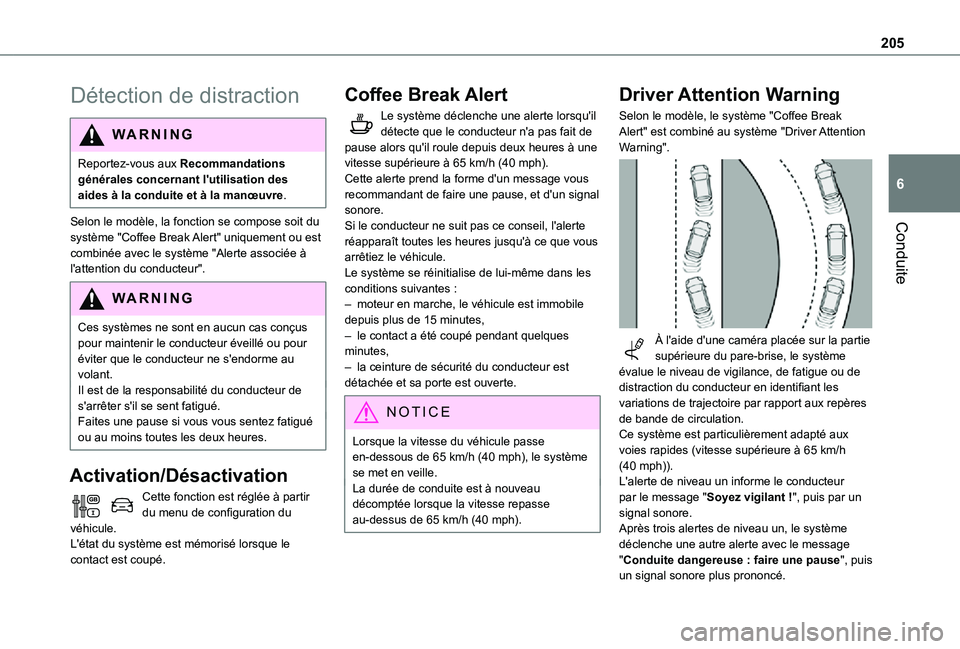

205
Conduite
6
Détection de distraction
WARNI NG
Reportez-vous aux Recommandations générales concernant l'utilisation des aides à la conduite et à la manœuvre.
Selon le modèle, la fonction se compose soit du système "Coffee Break Alert" uniquement ou est
combinée avec le système "Alerte associée à l'attention du conducteur".
WARNI NG
Ces systèmes ne sont en aucun cas conçus pour maintenir le conducteur éveillé ou pour éviter que le conducteur ne s'endorme au volant. Il est de la responsabilité du conducteur de s'arrêter s'il se sent fatigué.Faites une pause si vous vous sentez fatigué ou au moins toutes les deux heures.
Activation/Désactivation
Cette fonction est réglée à partir du menu de configuration du véhicule.L'état du système est mémorisé lorsque le
contact est coupé.
Coffee Break Alert
Le système déclenche une alerte lorsqu'il détecte que le conducteur n'a pas fait de pause alors qu'il roule depuis deux heures à une vitesse supérieure à 65 km/h (40 mph).Cette alerte prend la forme d'un message vous recommandant de faire une pause, et d'un signal sonore.Si le conducteur ne suit pas ce conseil, l'alerte réapparaît toutes les heures jusqu'à ce que vous arrêtiez le véhicule.Le système se réinitialise de lui-même dans les conditions suivantes :– moteur en marche, le véhicule est immobile depuis plus de 15 minutes,– le contact a été coupé pendant quelques minutes,– la ceinture de sécurité du conducteur est détachée et sa porte est ouverte.
NOTIC E
Lorsque la vitesse du véhicule passe en-dessous de 65 km/h (40 mph), le système se met en veille.La durée de conduite est à nouveau décomptée lorsque la vitesse repasse au-dessus de 65 km/h (40 mph).
Driver Attention Warning
Selon le modèle, le système "Coffee Break Alert" est combiné au système "Driver Attention Warning".

À l'aide d'une caméra placée sur la partie supérieure du pare-brise, le système évalue le niveau de vigilance, de fatigue ou de distraction du conducteur en identifiant les variations de trajectoire par rapport aux repères de bande de circulation.Ce système est particulièrement adapté aux
voies rapides (vitesse supérieure à 65 km/h (40 mph)).L'alerte de niveau un informe le conducteur par le message "Soyez vigilant !", puis par un signal sonore.Après trois alertes de niveau un, le système déclenche une autre alerte avec le message "Conduite dangereuse : faire une pause", puis un signal sonore plus prononcé.

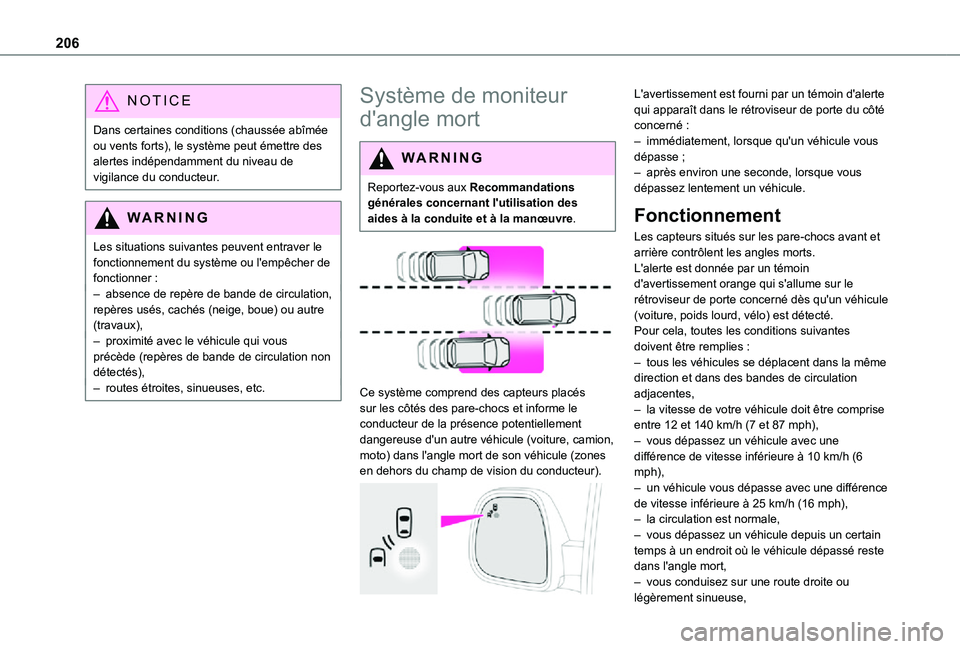

206
NOTIC E
Dans certaines conditions (chaussée abîmée ou vents forts), le système peut émettre des alertes indépendamment du niveau de vigilance du conducteur.
WARNI NG
Les situations suivantes peuvent entraver le fonctionnement du système ou l'empêcher de fonctionner :– absence de repère de bande de circulation, repères usés, cachés (neige, boue) ou autre (travaux),– proximité avec le véhicule qui vous précède (repères de bande de circulation non détectés),– routes étroites, sinueuses, etc.
Système de moniteur
d'angle mort
WARNI NG
Reportez-vous aux Recommandations générales concernant l'utilisation des aides à la conduite et à la manœuvre.


Ce système comprend des capteurs placés sur les côtés des pare-chocs et informe le conducteur de la présence potentiellement dangereuse d'un autre véhicule (voiture, camion,
moto) dans l'angle mort de son véhicule (zones en dehors du champ de vision du conducteur).

L'avertissement est fourni par un témoin d'alerte qui apparaît dans le rétroviseur de porte du côté concerné :– immédiatement, lorsque qu'un véhicule vous dépasse ;– après environ une seconde, lorsque vous dépassez lentement un véhicule.
Fonctionnement
Les capteurs situés sur les pare-chocs avant et arrière contrôlent les angles morts.L'alerte est donnée par un témoin d'avertissement orange qui s'allume sur le rétroviseur de porte concerné dès qu'un véhicule (voiture, poids lourd, vélo) est détecté.Pour cela, toutes les conditions suivantes doivent être remplies :– tous les véhicules se déplacent dans la même direction et dans des bandes de circulation adjacentes,– la vitesse de votre véhicule doit être comprise entre 12 et 140 km/h (7 et 87 mph),– vous dépassez un véhicule avec une
différence de vitesse inférieure à 10 km/h (6 mph),– un véhicule vous dépasse avec une différence de vitesse inférieure à 25 km/h (16 mph),– la circulation est normale,– vous dépassez un véhicule depuis un certain temps à un endroit où le véhicule dépassé reste dans l'angle mort,– vous conduisez sur une route droite ou
légèrement sinueuse,

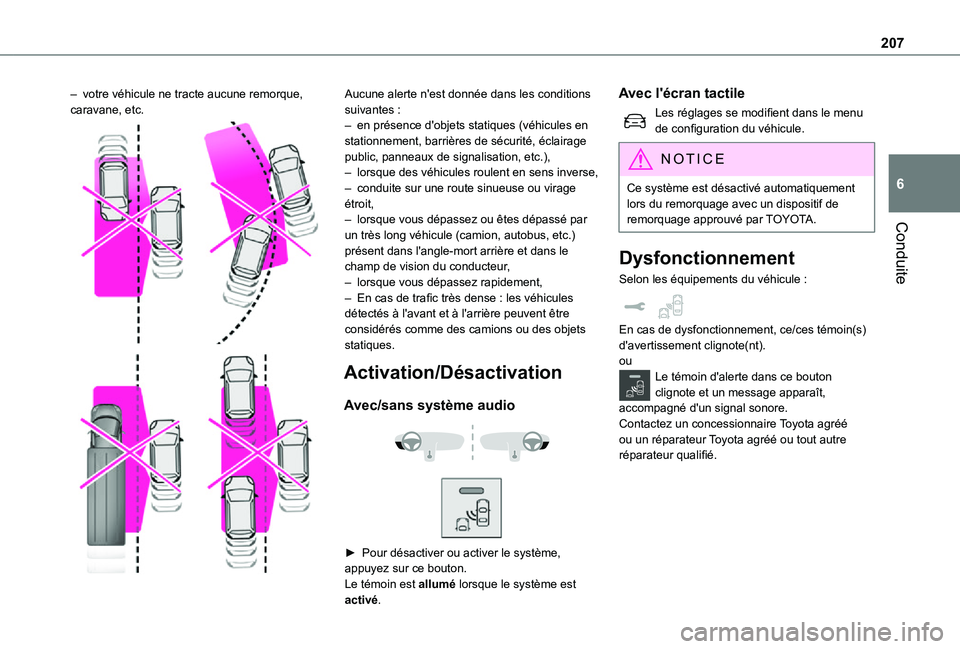

207
Conduite
6
– votre véhicule ne tracte aucune remorque, caravane, etc.


Aucune alerte n'est donnée dans les conditions suivantes :– en présence d'objets statiques (véhicules en stationnement, barrières de sécurité, éclairage public, panneaux de signalisation, etc.),– lorsque des véhicules roulent en sens inverse,– conduite sur une route sinueuse ou virage étroit,– lorsque vous dépassez ou êtes dépassé par un très long véhicule (camion, autobus, etc.) présent dans l'angle-mort arrière et dans le champ de vision du conducteur,– lorsque vous dépassez rapidement,– En cas de trafic très dense : les véhicules détectés à l'avant et à l'arrière peuvent être considérés comme des camions ou des objets statiques.
Activation/Désactivation
Avec/sans système audio


► Pour désactiver ou activer le système, appuyez sur ce bouton.Le témoin est allumé lorsque le système est activé.
Avec l'écran tactile
Les réglages se modifient dans le menu de configuration du véhicule.
NOTIC E
Ce système est désactivé automatiquement lors du remorquage avec un dispositif de remorquage approuvé par TOYOTA.
Dysfonctionnement
Selon les équipements du véhicule :
En cas de dysfonctionnement, ce/ces témoin(s) d'avertissement clignote(nt).ouLe témoin d'alerte dans ce bouton clignote et un message apparaît, accompagné d'un signal sonore.Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre
réparateur qualifié.

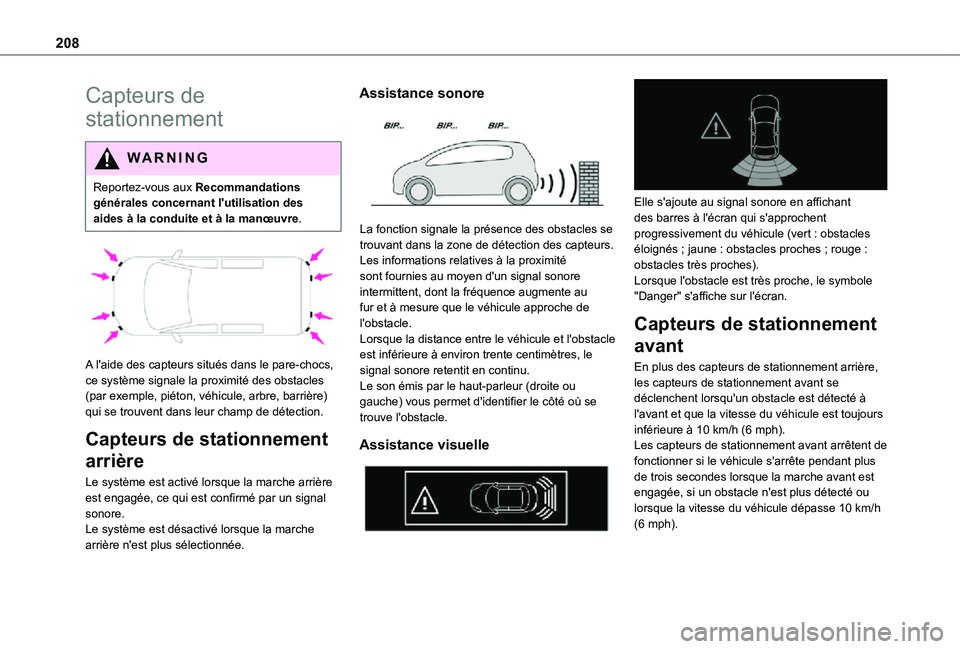

208
Capteurs de
stationnement
WARNI NG
Reportez-vous aux Recommandations générales concernant l'utilisation des aides à la conduite et à la manœuvre.


A l'aide des capteurs situés dans le pare-chocs, ce système signale la proximité des obstacles (par exemple, piéton, véhicule, arbre, barrière) qui se trouvent dans leur champ de détection.
Capteurs de stationnement
arrière
Le système est activé lorsque la marche arrière est engagée, ce qui est confirmé par un signal sonore.Le système est désactivé lorsque la marche arrière n'est plus sélectionnée.
Assistance sonore

La fonction signale la présence des obstacles se trouvant dans la zone de détection des capteurs.Les informations relatives à la proximité sont fournies au moyen d'un signal sonore intermittent, dont la fréquence augmente au fur et à mesure que le véhicule approche de l'obstacle.Lorsque la distance entre le véhicule et l'obstacle est inférieure à environ trente centimètres, le signal sonore retentit en continu.Le son émis par le haut-parleur (droite ou gauche) vous permet d'identifier le côté où se trouve l'obstacle.
Assistance visuelle


Elle s'ajoute au signal sonore en affichant des barres à l'écran qui s'approchent progressivement du véhicule (vert : obstacles éloignés ; jaune : obstacles proches ; rouge : obstacles très proches).Lorsque l'obstacle est très proche, le symbole "Danger" s'affiche sur l'écran.
Capteurs de stationnement
avant
En plus des capteurs de stationnement arrière, les capteurs de stationnement avant se déclenchent lorsqu'un obstacle est détecté à l'avant et que la vitesse du véhicule est toujours inférieure à 10 km/h (6 mph).
Les capteurs de stationnement avant arrêtent de fonctionner si le véhicule s'arrête pendant plus de trois secondes lorsque la marche avant est engagée, si un obstacle n'est plus détecté ou lorsque la vitesse du véhicule dépasse 10 km/h (6 mph).

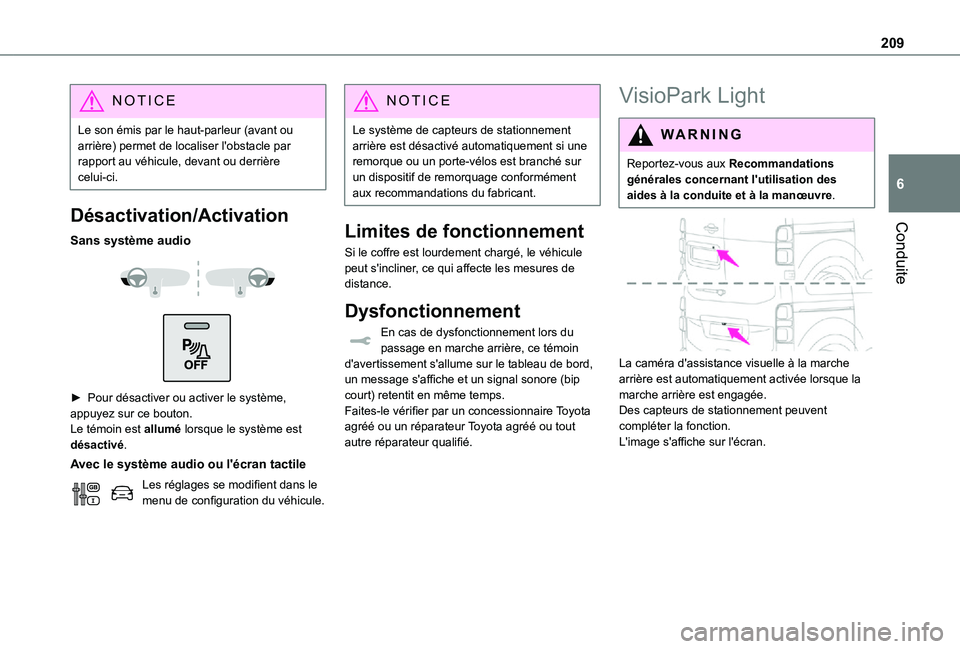

209
Conduite
6
NOTIC E
Le son émis par le haut-parleur (avant ou arrière) permet de localiser l'obstacle par rapport au véhicule, devant ou derrière celui-ci.
Désactivation/Activation
Sans système audio


► Pour désactiver ou activer le système, appuyez sur ce bouton.Le témoin est allumé lorsque le système est désactivé.
Avec le système audio ou l'écran tactile
Les réglages se modifient dans le menu de configuration du véhicule.
NOTIC E
Le système de capteurs de stationnement arrière est désactivé automatiquement si une remorque ou un porte-vélos est branché sur un dispositif de remorquage conformément aux recommandations du fabricant.
Limites de fonctionnement
Si le coffre est lourdement chargé, le véhicule peut s'incliner, ce qui affecte les mesures de distance.
Dysfonctionnement
En cas de dysfonctionnement lors du passage en marche arrière, ce témoin d'avertissement s'allume sur le tableau de bord, un message s'affiche et un signal sonore (bip court) retentit en même temps.Faites-le vérifier par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
VisioPark Light
WARNI NG
Reportez-vous aux Recommandations générales concernant l'utilisation des aides à la conduite et à la manœuvre.


La caméra d'assistance visuelle à la marche arrière est automatiquement activée lorsque la marche arrière est engagée.Des capteurs de stationnement peuvent compléter la fonction.L'image s'affiche sur l'écran.

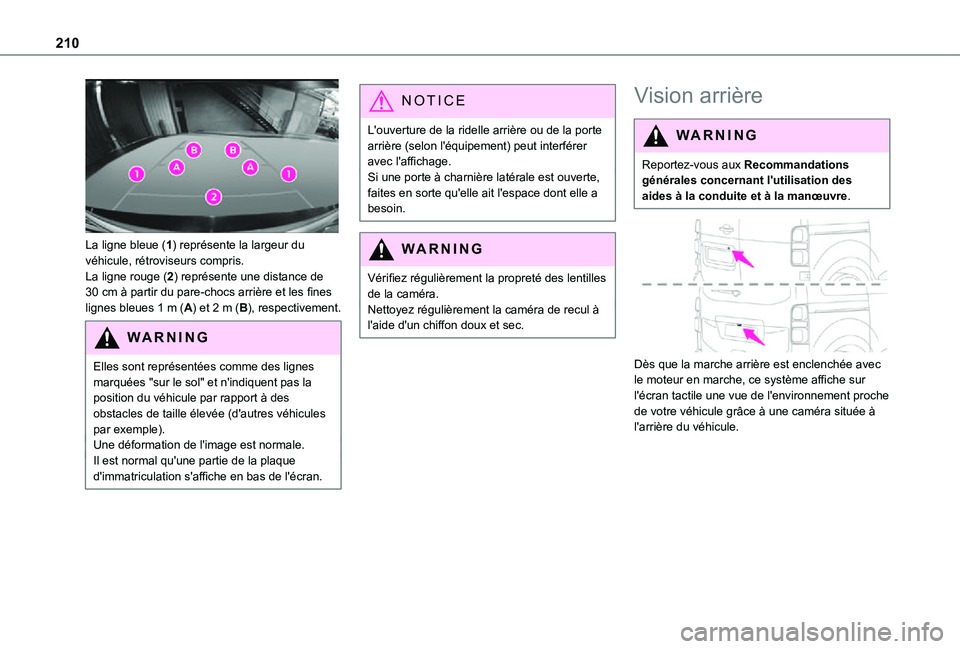

210

La ligne bleue (1) représente la largeur du véhicule, rétroviseurs compris.La ligne rouge (2) représente une distance de 30 cm à partir du pare-chocs arrière et les fines lignes bleues 1 m (A) et 2 m (B), respectivement.
WARNI NG
Elles sont représentées comme des lignes marquées "sur le sol" et n'indiquent pas la position du véhicule par rapport à des obstacles de taille élevée (d'autres véhicules par exemple).
Une déformation de l'image est normale.Il est normal qu'une partie de la plaque d'immatriculation s'affiche en bas de l'écran.
NOTIC E
L'ouverture de la ridelle arrière ou de la porte arrière (selon l'équipement) peut interférer avec l'affichage.Si une porte à charnière latérale est ouverte, faites en sorte qu'elle ait l'espace dont elle a besoin.
WARNI NG
Vérifiez régulièrement la propreté des lentilles de la caméra.Nettoyez régulièrement la caméra de recul à l'aide d'un chiffon doux et sec.
Vision arrière
WARNI NG
Reportez-vous aux Recommandations générales concernant l'utilisation des aides à la conduite et à la manœuvre.


Dès que la marche arrière est enclenchée avec le moteur en marche, ce système affiche sur l'écran tactile une vue de l'environnement proche de votre véhicule grâce à une caméra située à l'arrière du véhicule.
