TOYOTA PROACE VERSO EV 2020 Manuel du propriétaire (in French)

2 11
Conduite
6

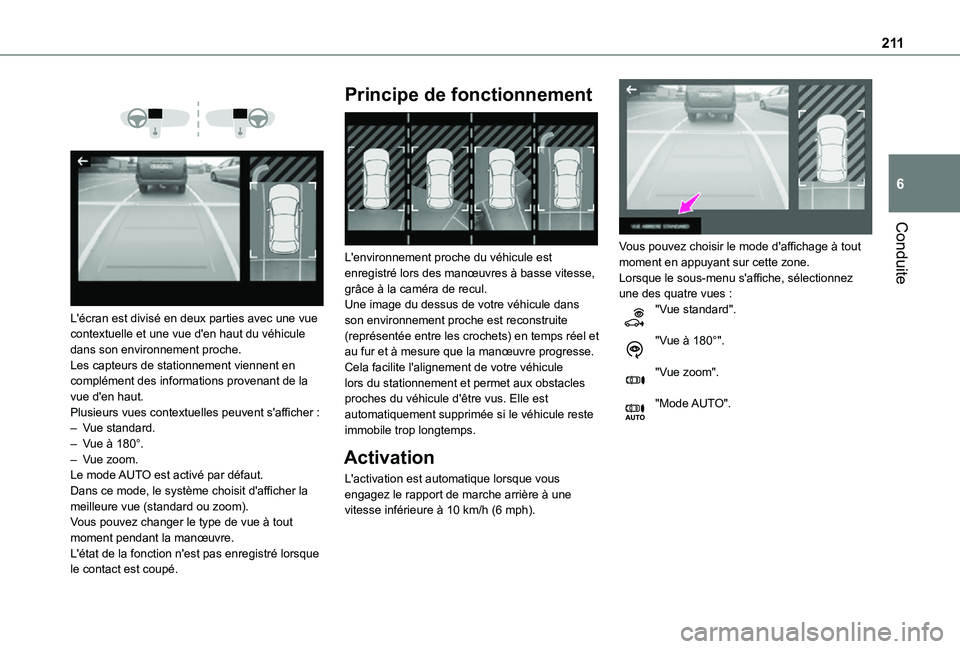

L'écran est divisé en deux parties avec une vue contextuelle et une vue d'en haut du véhicule dans son environnement proche.Les capteurs de stationnement viennent en complément des informations provenant de la vue d'en haut.Plusieurs vues contextuelles peuvent s'afficher :– Vue standard.– Vue à 180°.– Vue zoom.Le mode AUTO est activé par défaut.Dans ce mode, le système choisit d'afficher la meilleure vue (standard ou zoom).Vous pouvez changer le type de vue à tout moment pendant la manœuvre.
L'état de la fonction n'est pas enregistré lorsque le contact est coupé.
Principe de fonctionnement

L'environnement proche du véhicule est enregistré lors des manœuvres à basse vitesse, grâce à la caméra de recul.Une image du dessus de votre véhicule dans son environnement proche est reconstruite (représentée entre les crochets) en temps réel et au fur et à mesure que la manœuvre progresse.Cela facilite l'alignement de votre véhicule lors du stationnement et permet aux obstacles proches du véhicule d'être vus. Elle est automatiquement supprimée si le véhicule reste immobile trop longtemps.
Activation
L'activation est automatique lorsque vous engagez le rapport de marche arrière à une vitesse inférieure à 10 km/h (6 mph).

Vous pouvez choisir le mode d'affichage à tout moment en appuyant sur cette zone.Lorsque le sous-menu s'affiche, sélectionnez une des quatre vues :"Vue standard".
"Vue à 180°".
"Vue zoom".
"Mode AUTO".

212
NOTIC E

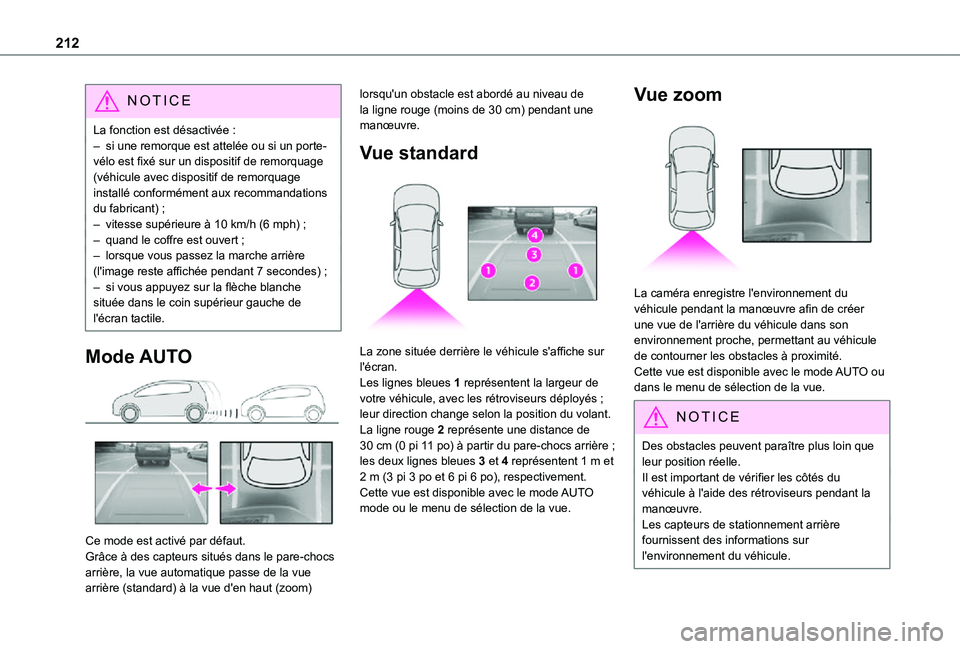

La fonction est désactivée :– si une remorque est attelée ou si un porte-vélo est fixé sur un dispositif de remorquage (véhicule avec dispositif de remorquage installé conformément aux recommandations du fabricant) ;– vitesse supérieure à 10 km/h (6 mph) ;– quand le coffre est ouvert ;– lorsque vous passez la marche arrière (l'image reste affichée pendant 7 secondes) ;– si vous appuyez sur la flèche blanche située dans le coin supérieur gauche de l'écran tactile.
Mode AUTO

Ce mode est activé par défaut.Grâce à des capteurs situés dans le pare-chocs arrière, la vue automatique passe de la vue arrière (standard) à la vue d'en haut (zoom)
lorsqu'un obstacle est abordé au niveau de la ligne rouge (moins de 30 cm) pendant une manœuvre.
Vue standard

La zone située derrière le véhicule s'affiche sur l'écran.Les lignes bleues 1 représentent la largeur de votre véhicule, avec les rétroviseurs déployés ; leur direction change selon la position du volant.La ligne rouge 2 représente une distance de
30 cm (0 pi 11 po) à partir du pare-chocs arrière ; les deux lignes bleues 3 et 4 représentent 1 m et 2 m (3 pi 3 po et 6 pi 6 po), respectivement.Cette vue est disponible avec le mode AUTO mode ou le menu de sélection de la vue.
Vue zoom

La caméra enregistre l'environnement du véhicule pendant la manœuvre afin de créer une vue de l'arrière du véhicule dans son environnement proche, permettant au véhicule de contourner les obstacles à proximité.Cette vue est disponible avec le mode AUTO ou dans le menu de sélection de la vue.
NOTIC E
Des obstacles peuvent paraître plus loin que leur position réelle.Il est important de vérifier les côtés du véhicule à l'aide des rétroviseurs pendant la manœuvre.Les capteurs de stationnement arrière fournissent des informations sur
l'environnement du véhicule.

213
Conduite
6

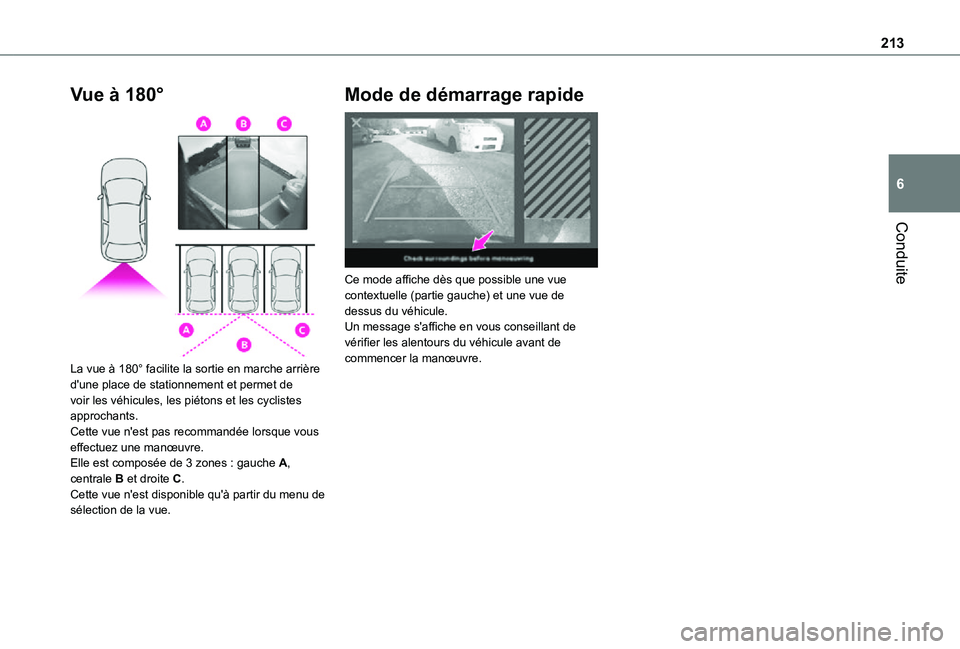

Vue à 180°

La vue à 180° facilite la sortie en marche arrière d'une place de stationnement et permet de voir les véhicules, les piétons et les cyclistes approchants.Cette vue n'est pas recommandée lorsque vous effectuez une manœuvre.Elle est composée de 3 zones : gauche A, centrale B et droite C.Cette vue n'est disponible qu'à partir du menu de sélection de la vue.
Mode de démarrage rapide

Ce mode affiche dès que possible une vue contextuelle (partie gauche) et une vue de dessus du véhicule.Un message s'affiche en vous conseillant de vérifier les alentours du véhicule avant de commencer la manœuvre.

214

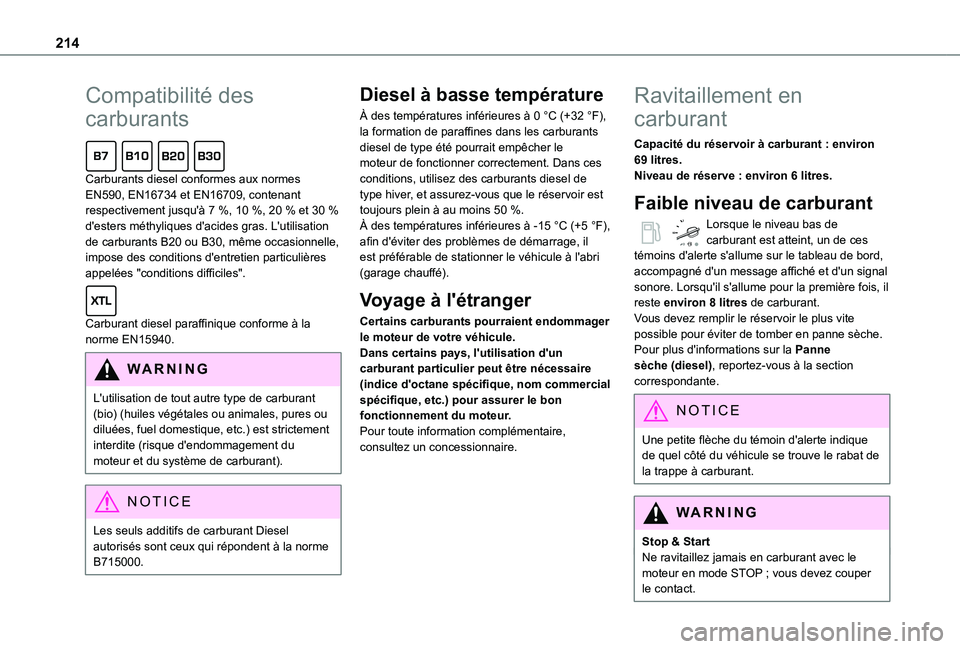

Compatibilité des
carburants
Carburants diesel conformes aux normes EN590, EN16734 et EN16709, contenant respectivement jusqu'à 7 %, 10 %, 20 % et 30 % d'esters méthyliques d'acides gras. L'utilisation de carburants B20 ou B30, même occasionnelle, impose des conditions d'entretien particulières appelées "conditions difficiles".
Carburant diesel paraffinique conforme à la norme EN15940.
WARNI NG
L'utilisation de tout autre type de carburant (bio) (huiles végétales ou animales, pures ou diluées, fuel domestique, etc.) est strictement interdite (risque d'endommagement du moteur et du système de carburant).
NOTIC E
Les seuls additifs de carburant Diesel
autorisés sont ceux qui répondent à la norme B715000.
Diesel à basse température
À des températures inférieures à 0 °C (+32 °F), la formation de paraffines dans les carburants diesel de type été pourrait empêcher le moteur de fonctionner correctement. Dans ces conditions, utilisez des carburants diesel de type hiver, et assurez-vous que le réservoir est toujours plein à au moins 50 %.À des températures inférieures à -15 °C (+5 °F), afin d'éviter des problèmes de démarrage, il est préférable de stationner le véhicule à l'abri (garage chauffé).
Voyage à l'étranger
Certains carburants pourraient endommager le moteur de votre véhicule.Dans certains pays, l'utilisation d'un carburant particulier peut être nécessaire (indice d'octane spécifique, nom commercial spécifique, etc.) pour assurer le bon fonctionnement du moteur.Pour toute information complémentaire,
consultez un concessionnaire.
Ravitaillement en
carburant
Capacité du réservoir à carburant : environ 69 litres.Niveau de réserve : environ 6 litres.
Faible niveau de carburant
Lorsque le niveau bas de carburant est atteint, un de ces témoins d'alerte s'allume sur le tableau de bord, accompagné d'un message affiché et d'un signal sonore. Lorsqu'il s'allume pour la première fois, il reste environ 8 litres de carburant.Vous devez remplir le réservoir le plus vite possible pour éviter de tomber en panne sèche.Pour plus d'informations sur la Panne sèche (diesel), reportez-vous à la section correspondante.
NOTIC E
Une petite flèche du témoin d'alerte indique de quel côté du véhicule se trouve le rabat de la trappe à carburant.
WARNI NG
Stop & StartNe ravitaillez jamais en carburant avec le moteur en mode STOP ; vous devez couper le contact.

215
Informations pratiques
7

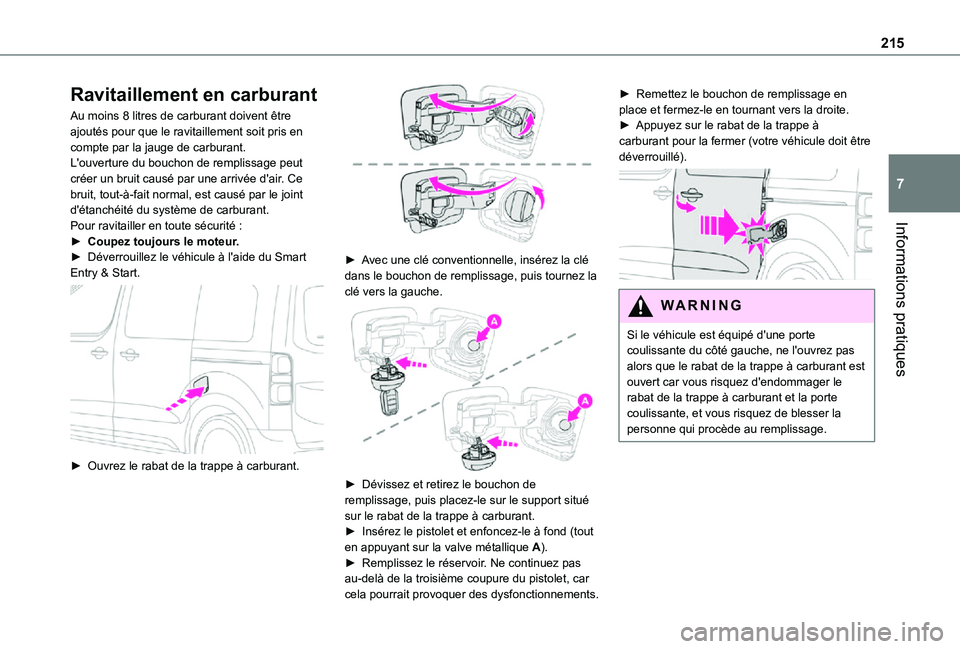

Ravitaillement en carburant
Au moins 8 litres de carburant doivent être ajoutés pour que le ravitaillement soit pris en compte par la jauge de carburant.L'ouverture du bouchon de remplissage peut créer un bruit causé par une arrivée d'air. Ce bruit, tout-à-fait normal, est causé par le joint d'étanchéité du système de carburant.Pour ravitailler en toute sécurité :► Coupez toujours le moteur.► Déverrouillez le véhicule à l'aide du Smart Entry & Start.

► Ouvrez le rabat de la trappe à carburant.

► Avec une clé conventionnelle, insérez la clé dans le bouchon de remplissage, puis tournez la clé vers la gauche.

► Dévissez et retirez le bouchon de remplissage, puis placez-le sur le support situé sur le rabat de la trappe à carburant.► Insérez le pistolet et enfoncez-le à fond (tout en appuyant sur la valve métallique A).► Remplissez le réservoir. Ne continuez pas au-delà de la troisième coupure du pistolet, car cela pourrait provoquer des dysfonctionnements.
► Remettez le bouchon de remplissage en place et fermez-le en tournant vers la droite.► Appuyez sur le rabat de la trappe à carburant pour la fermer (votre véhicule doit être déverrouillé).

WARNI NG
Si le véhicule est équipé d'une porte coulissante du côté gauche, ne l'ouvrez pas alors que le rabat de la trappe à carburant est ouvert car vous risquez d'endommager le rabat de la trappe à carburant et la porte coulissante, et vous risquez de blesser la personne qui procède au remplissage.

216

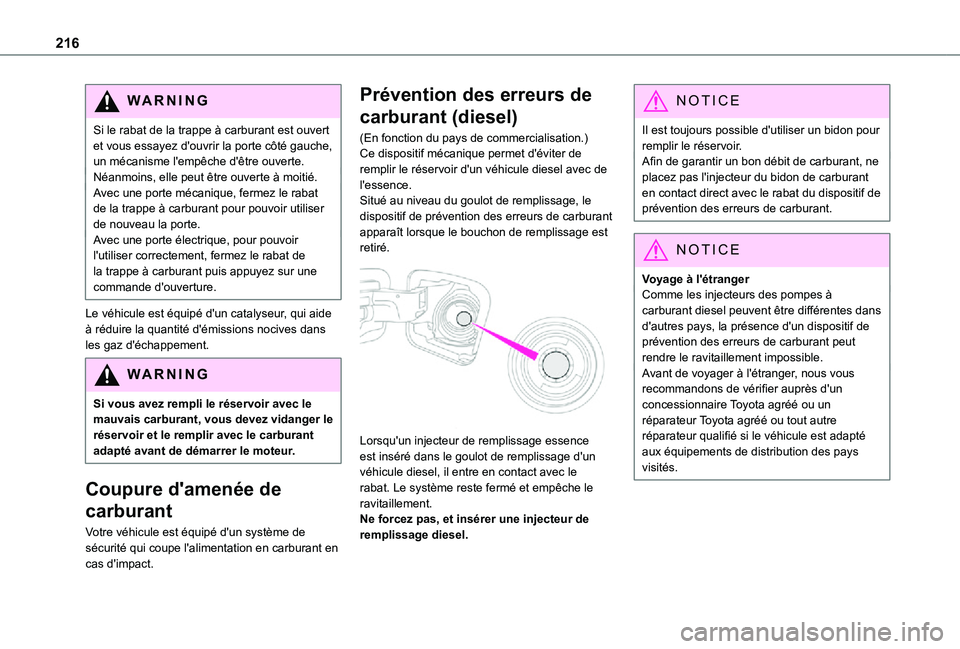

WARNI NG
Si le rabat de la trappe à carburant est ouvert et vous essayez d'ouvrir la porte côté gauche, un mécanisme l'empêche d'être ouverte.Néanmoins, elle peut être ouverte à moitié.Avec une porte mécanique, fermez le rabat de la trappe à carburant pour pouvoir utiliser de nouveau la porte.Avec une porte électrique, pour pouvoir l'utiliser correctement, fermez le rabat de la trappe à carburant puis appuyez sur une commande d'ouverture.
Le véhicule est équipé d'un catalyseur, qui aide à réduire la quantité d'émissions nocives dans les gaz d'échappement.
WARNI NG
Si vous avez rempli le réservoir avec le mauvais carburant, vous devez vidanger le réservoir et le remplir avec le carburant adapté avant de démarrer le moteur.
Coupure d'amenée de
carburant
Votre véhicule est équipé d'un système de sécurité qui coupe l'alimentation en carburant en cas d'impact.
Prévention des erreurs de
carburant (diesel)
(En fonction du pays de commercialisation.)Ce dispositif mécanique permet d'éviter de remplir le réservoir d'un véhicule diesel avec de l'essence.Situé au niveau du goulot de remplissage, le dispositif de prévention des erreurs de carburant apparaît lorsque le bouchon de remplissage est retiré.

Lorsqu'un injecteur de remplissage essence
est inséré dans le goulot de remplissage d'un véhicule diesel, il entre en contact avec le rabat. Le système reste fermé et empêche le ravitaillement.Ne forcez pas, et insérer une injecteur de remplissage diesel.
NOTIC E
Il est toujours possible d'utiliser un bidon pour remplir le réservoir.Afin de garantir un bon débit de carburant, ne placez pas l'injecteur du bidon de carburant en contact direct avec le rabat du dispositif de prévention des erreurs de carburant.
NOTIC E
Voyage à l'étrangerComme les injecteurs des pompes à carburant diesel peuvent être différentes dans d'autres pays, la présence d'un dispositif de prévention des erreurs de carburant peut rendre le ravitaillement impossible.Avant de voyager à l'étranger, nous vous recommandons de vérifier auprès d'un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié si le véhicule est adapté
aux équipements de distribution des pays visités.

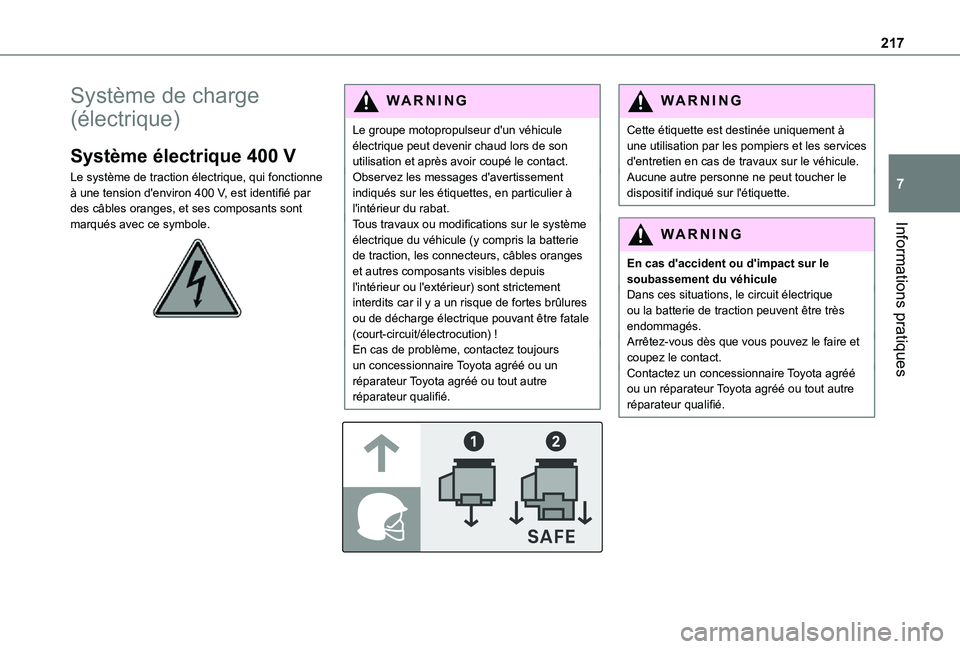

217
Informations pratiques
7
Système de charge
(électrique)
Système électrique 400 V
Le système de traction électrique, qui fonctionne à une tension d'environ 400 V, est identifié par des câbles oranges, et ses composants sont marqués avec ce symbole.

WARNI NG
Le groupe motopropulseur d'un véhicule électrique peut devenir chaud lors de son utilisation et après avoir coupé le contact.Observez les messages d'avertissement indiqués sur les étiquettes, en particulier à l'intérieur du rabat.Tous travaux ou modifications sur le système électrique du véhicule (y compris la batterie de traction, les connecteurs, câbles oranges et autres composants visibles depuis l'intérieur ou l'extérieur) sont strictement interdits car il y a un risque de fortes brûlures ou de décharge électrique pouvant être fatale (court-circuit/électrocution) !En cas de problème, contactez toujours un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.


WARNI NG
Cette étiquette est destinée uniquement à une utilisation par les pompiers et les services d'entretien en cas de travaux sur le véhicule.Aucune autre personne ne peut toucher le dispositif indiqué sur l'étiquette.
WARNI NG
En cas d'accident ou d'impact sur le soubassement du véhiculeDans ces situations, le circuit électrique ou la batterie de traction peuvent être très endommagés.Arrêtez-vous dès que vous pouvez le faire et coupez le contact.Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.

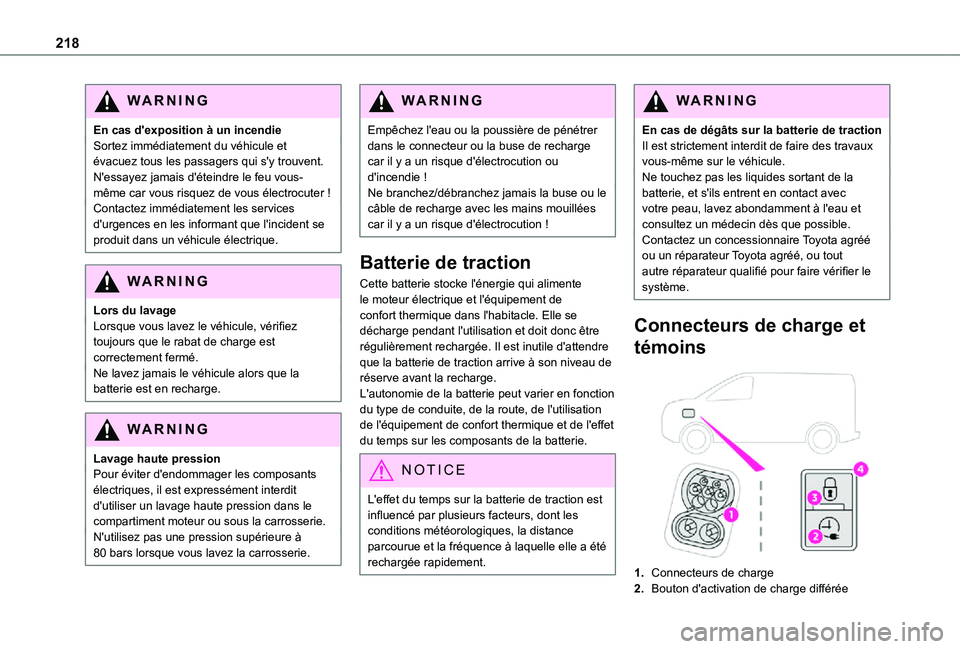

218
WARNI NG
En cas d'exposition à un incendieSortez immédiatement du véhicule et évacuez tous les passagers qui s'y trouvent. N'essayez jamais d'éteindre le feu vous-même car vous risquez de vous électrocuter !Contactez immédiatement les services d'urgences en les informant que l'incident se produit dans un véhicule électrique.
WARNI NG
Lors du lavageLorsque vous lavez le véhicule, vérifiez toujours que le rabat de charge est correctement fermé.Ne lavez jamais le véhicule alors que la batterie est en recharge.
WARNI NG
Lavage haute pressionPour éviter d'endommager les composants électriques, il est expressément interdit d'utiliser un lavage haute pression dans le compartiment moteur ou sous la carrosserie.N'utilisez pas une pression supérieure à 80 bars lorsque vous lavez la carrosserie.
WARNI NG
Empêchez l'eau ou la poussière de pénétrer dans le connecteur ou la buse de recharge car il y a un risque d'électrocution ou d'incendie !Ne branchez/débranchez jamais la buse ou le câble de recharge avec les mains mouillées car il y a un risque d'électrocution !
Batterie de traction
Cette batterie stocke l'énergie qui alimente le moteur électrique et l'équipement de confort thermique dans l'habitacle. Elle se décharge pendant l'utilisation et doit donc être régulièrement rechargée. Il est inutile d'attendre que la batterie de traction arrive à son niveau de réserve avant la recharge.L'autonomie de la batterie peut varier en fonction du type de conduite, de la route, de l'utilisation de l'équipement de confort thermique et de l'effet du temps sur les composants de la batterie.
NOTIC E
L'effet du temps sur la batterie de traction est influencé par plusieurs facteurs, dont les conditions météorologiques, la distance parcourue et la fréquence à laquelle elle a été rechargée rapidement.
WARNI NG
En cas de dégâts sur la batterie de tractionIl est strictement interdit de faire des travaux vous-même sur le véhicule.Ne touchez pas les liquides sortant de la batterie, et s'ils entrent en contact avec votre peau, lavez abondamment à l'eau et consultez un médecin dès que possible.Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé, ou tout autre réparateur qualifié pour faire vérifier le système.
Connecteurs de charge et
témoins

1.Connecteurs de charge
2.Bouton d'activation de charge différée

219
Informations pratiques
7

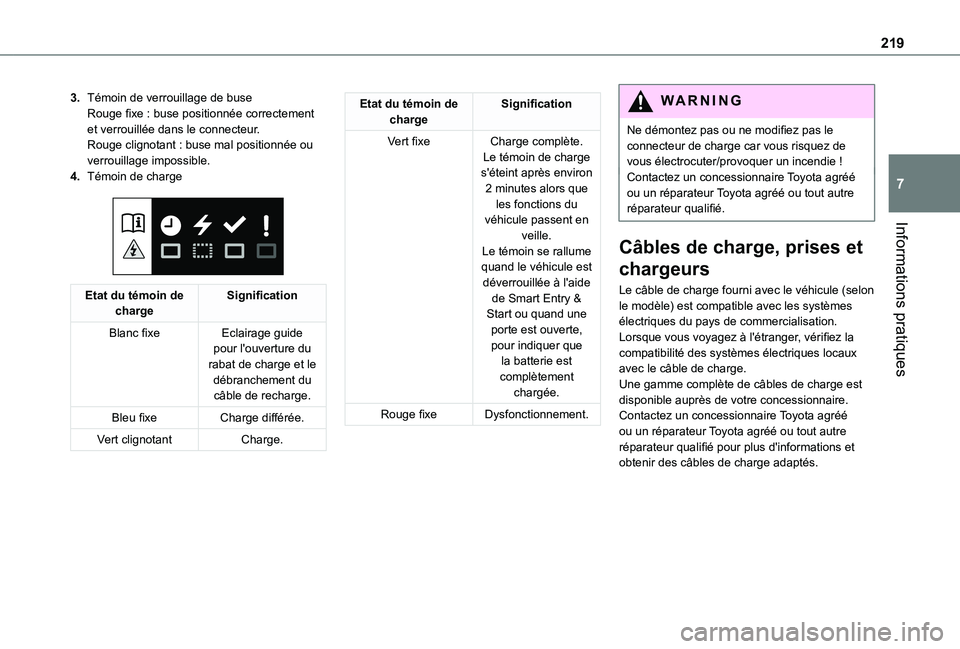

3.Témoin de verrouillage de buseRouge fixe : buse positionnée correctement et verrouillée dans le connecteur.Rouge clignotant : buse mal positionnée ou verrouillage impossible.
4.Témoin de charge

Etat du témoin de chargeSignification
Blanc fixeEclairage guide pour l'ouverture du rabat de charge et le débranchement du câble de recharge.
Bleu fixeCharge différée.
Vert clignotantCharge.
Etat du témoin de chargeSignification
Vert fixeCharge complète.Le témoin de charge s'éteint après environ 2 minutes alors que les fonctions du véhicule passent en veille.
Le témoin se rallume quand le véhicule est déverrouillée à l'aide de Smart Entry & Start ou quand une porte est ouverte, pour indiquer que la batterie est complètement chargée.
Rouge fixeDysfonctionnement.
WARNI NG
Ne démontez pas ou ne modifiez pas le connecteur de charge car vous risquez de vous électrocuter/provoquer un incendie !Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Câbles de charge, prises et
chargeurs
Le câble de charge fourni avec le véhicule (selon le modèle) est compatible avec les systèmes électriques du pays de commercialisation. Lorsque vous voyagez à l'étranger, vérifiez la compatibilité des systèmes électriques locaux avec le câble de charge.Une gamme complète de câbles de charge est disponible auprès de votre concessionnaire.Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre
réparateur qualifié pour plus d'informations et obtenir des câbles de charge adaptés.

220

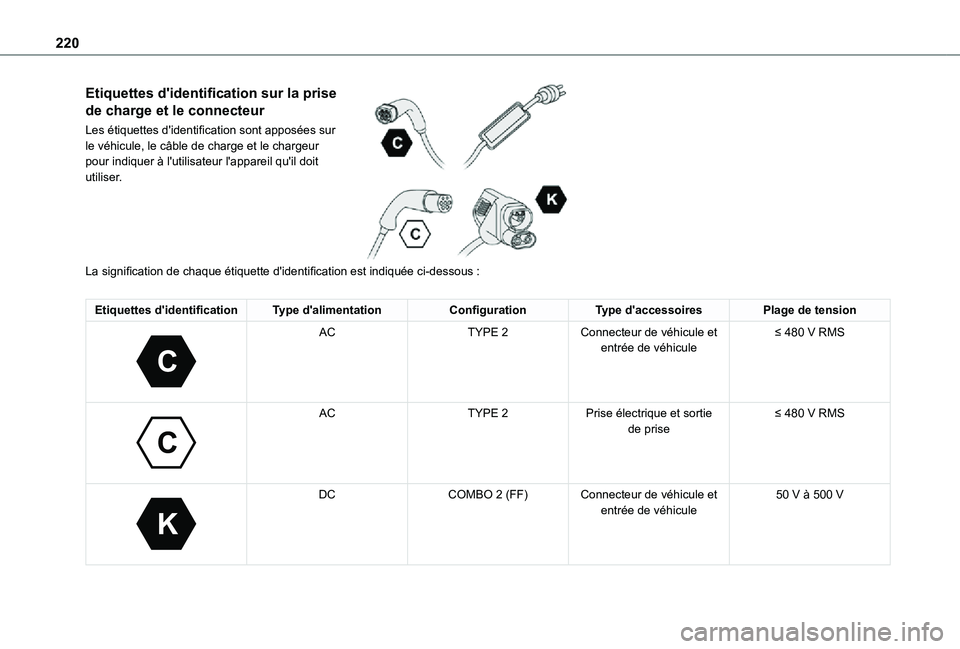

Etiquettes d'identification sur la prise
de charge et le connecteur
Les étiquettes d'identification sont apposées sur le véhicule, le câble de charge et le chargeur pour indiquer à l'utilisateur l'appareil qu'il doit utiliser.

La signification de chaque étiquette d'identification est indiquée ci-dessous :
Etiquettes d'identificationType d'alimentationConfigurationType d'accessoiresPlage de tension
C

ACTYPE 2Connecteur de véhicule et entrée de véhicule≤ 480 V RMS

C

ACTYPE 2Prise électrique et sortie de prise≤ 480 V RMS

K

DCCOMBO 2 (FF)Connecteur de véhicule et entrée de véhicule50 V à 500 V
