201
Fahrbetrieb
6

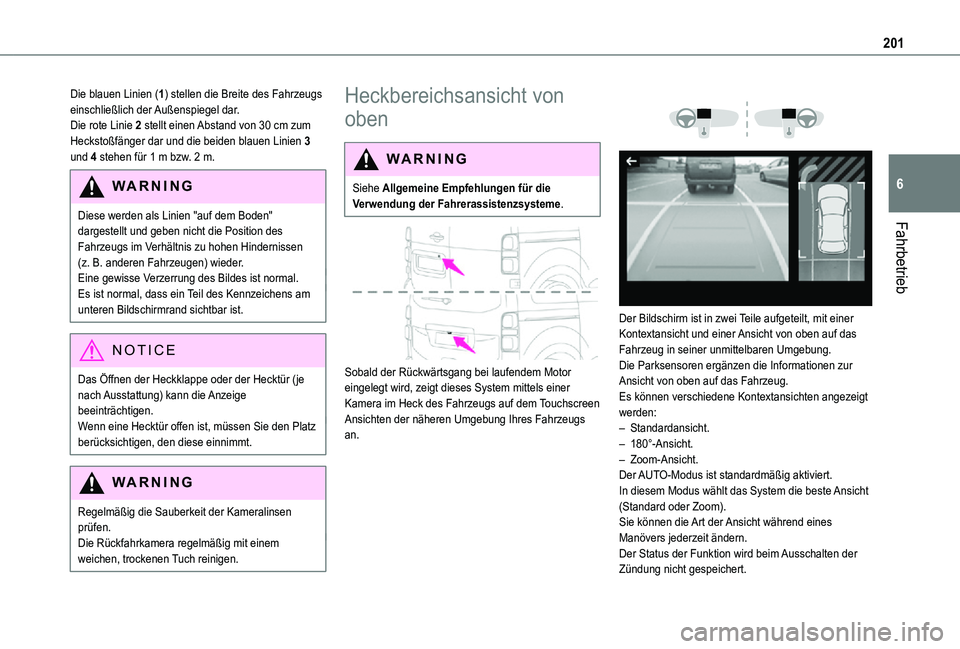

Die blauen Linien (1) stellen die Breite des Fahrzeugs einschließlich der Außenspiegel dar.Die rote Linie 2 stellt einen Abstand von 30 cm zum Heckstoßfänger dar und die beiden blauen Linien 3 und 4 stehen für 1 m bzw. 2 m.
WARNI NG
Diese werden als Linien "auf dem Boden" dargestellt und geben nicht die Position des
Fahrzeugs im Verhältnis zu hohen Hindernissen (z. B. anderen Fahrzeugen) wieder.Eine gewisse Verzerrung des Bildes ist normal.Es ist normal, dass ein Teil des Kennzeichens am unteren Bildschirmrand sichtbar ist.
NOTIC E
Das Öffnen der Heckklappe oder der Hecktür (je nach Ausstattung) kann die Anzeige beeinträchtigen.Wenn eine Hecktür offen ist, müssen Sie den Platz berücksichtigen, den diese einnimmt.
WARNI NG
Regelmäßig die Sauberkeit der Kameralinsen prüfen.Die Rückfahrkamera regelmäßig mit einem weichen, trockenen Tuch reinigen.
Heckbereichsansicht von
oben
WARNI NG
Siehe Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme.


Sobald der Rückwärtsgang bei laufendem Motor eingelegt wird, zeigt dieses System mittels einer Kamera im Heck des Fahrzeugs auf dem Touchscreen Ansichten der näheren Umgebung Ihres Fahrzeugs an.



Der Bildschirm ist in zwei Teile aufgeteilt, mit einer Kontextansicht und einer Ansicht von oben auf das Fahrzeug in seiner unmittelbaren Umgebung.Die Parksensoren ergänzen die Informationen zur Ansicht von oben auf das Fahrzeug.Es können verschiedene Kontextansichten angezeigt werden:– Standardansicht.– 180°-Ansicht.– Zoom-Ansicht.Der AUTO-Modus ist standardmäßig aktiviert.In diesem Modus wählt das System die beste Ansicht (Standard oder Zoom).Sie können die Art der Ansicht während eines Manövers jederzeit ändern.
Der Status der Funktion wird beim Ausschalten der Zündung nicht gespeichert.

202

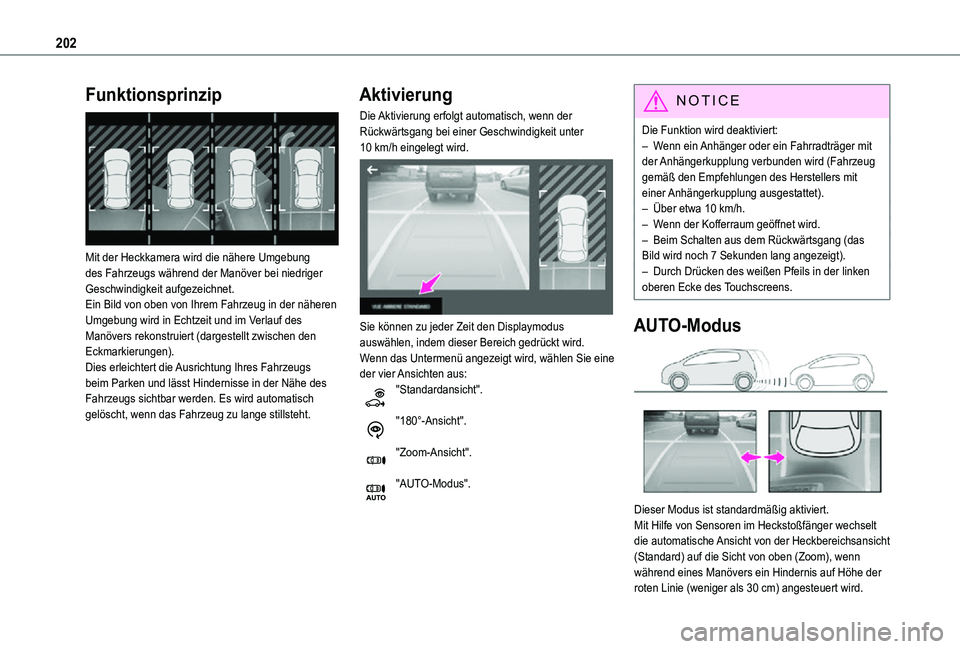

Funktionsprinzip

Mit der Heckkamera wird die nähere Umgebung des Fahrzeugs während der Manöver bei niedriger Geschwindigkeit aufgezeichnet.Ein Bild von oben von Ihrem Fahrzeug in der näheren Umgebung wird in Echtzeit und im Verlauf des Manövers rekonstruiert (dargestellt zwischen den Eckmarkierungen).Dies erleichtert die Ausrichtung Ihres Fahrzeugs beim Parken und lässt Hindernisse in der Nähe des Fahrzeugs sichtbar werden. Es wird automatisch gelöscht, wenn das Fahrzeug zu lange stillsteht.
Aktivierung
Die Aktivierung erfolgt automatisch, wenn der Rückwärtsgang bei einer Geschwindigkeit unter 10 km/h eingelegt wird.

Sie können zu jeder Zeit den Displaymodus auswählen, indem dieser Bereich gedrückt wird.Wenn das Untermenü angezeigt wird, wählen Sie eine der vier Ansichten aus:"Standardansicht".
"180°-Ansicht".
"Zoom-Ansicht".
"AUTO-Modus".
NOTIC E
Die Funktion wird deaktiviert:– Wenn ein Anhänger oder ein Fahrradträger mit der Anhängerkupplung verbunden wird (Fahrzeug gemäß den Empfehlungen des Herstellers mit einer Anhängerkupplung ausgestattet).– Über etwa 10 km/h.– Wenn der Kofferraum geöffnet wird.– Beim Schalten aus dem Rückwärtsgang (das Bild wird noch 7 Sekunden lang angezeigt).– Durch Drücken des weißen Pfeils in der linken oberen Ecke des Touchscreens.
AUTO-Modus

Dieser Modus ist standardmäßig aktiviert.Mit Hilfe von Sensoren im Heckstoßfänger wechselt die automatische Ansicht von der Heckbereichsansicht (Standard) auf die Sicht von oben (Zoom), wenn während eines Manövers ein Hindernis auf Höhe der roten Linie (weniger als 30 cm) angesteuert wird.

203
Fahrbetrieb
6

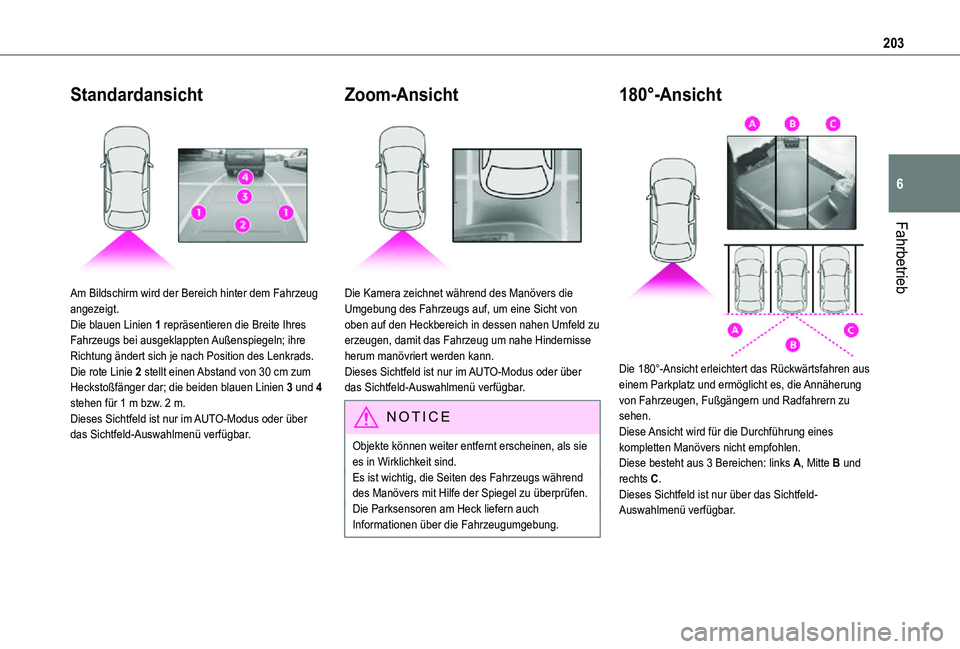

Standardansicht

Am Bildschirm wird der Bereich hinter dem Fahrzeug angezeigt.Die blauen Linien 1 repräsentieren die Breite Ihres Fahrzeugs bei ausgeklappten Außenspiegeln; ihre Richtung ändert sich je nach Position des Lenkrads.Die rote Linie 2 stellt einen Abstand von 30 cm zum Heckstoßfänger dar; die beiden blauen Linien 3 und 4 stehen für 1 m bzw. 2 m.Dieses Sichtfeld ist nur im AUTO-Modus oder über das Sichtfeld-Auswahlmenü verfügbar.
Zoom-Ansicht

Die Kamera zeichnet während des Manövers die Umgebung des Fahrzeugs auf, um eine Sicht von oben auf den Heckbereich in dessen nahen Umfeld zu erzeugen, damit das Fahrzeug um nahe Hindernisse herum manövriert werden kann.Dieses Sichtfeld ist nur im AUTO-Modus oder über das Sichtfeld-Auswahlmenü verfügbar.
NOTIC E
Objekte können weiter entfernt erscheinen, als sie es in Wirklichkeit sind.Es ist wichtig, die Seiten des Fahrzeugs während des Manövers mit Hilfe der Spiegel zu überprüfen.Die Parksensoren am Heck liefern auch Informationen über die Fahrzeugumgebung.
180°-Ansicht

Die 180°-Ansicht erleichtert das Rückwärtsfahren aus einem Parkplatz und ermöglicht es, die Annäherung von Fahrzeugen, Fußgängern und Radfahrern zu sehen.Diese Ansicht wird für die Durchführung eines kompletten Manövers nicht empfohlen.Diese besteht aus 3 Bereichen: links A, Mitte B und rechts C.Dieses Sichtfeld ist nur über das Sichtfeld-Auswahlmenü verfügbar.

204

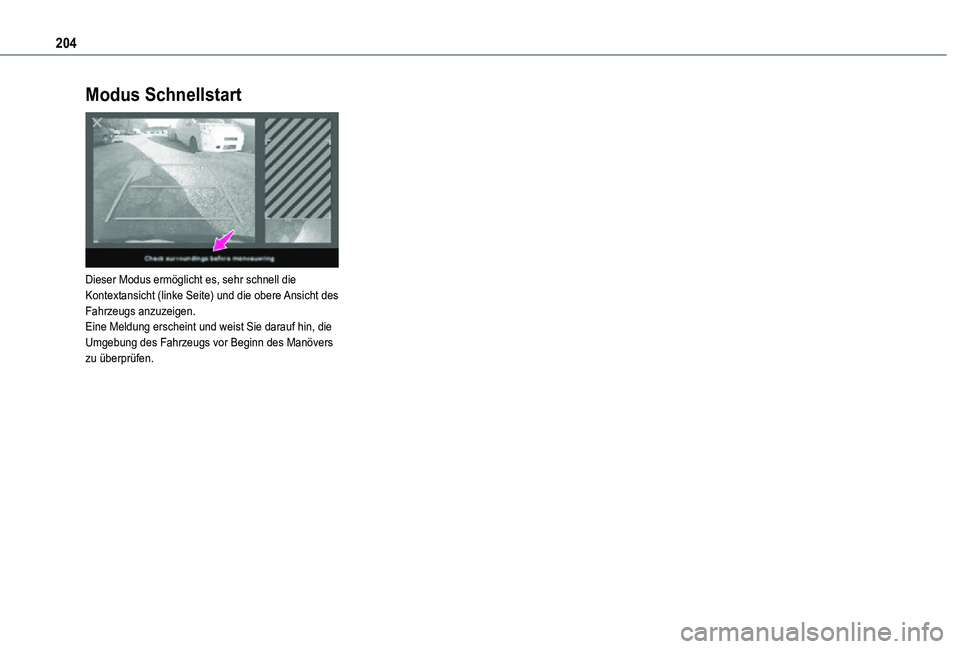

Modus Schnellstart

Dieser Modus ermöglicht es, sehr schnell die Kontextansicht (linke Seite) und die obere Ansicht des Fahrzeugs anzuzeigen.Eine Meldung erscheint und weist Sie darauf hin, die Umgebung des Fahrzeugs vor Beginn des Manövers zu überprüfen.

205
Praktische Informationen
7

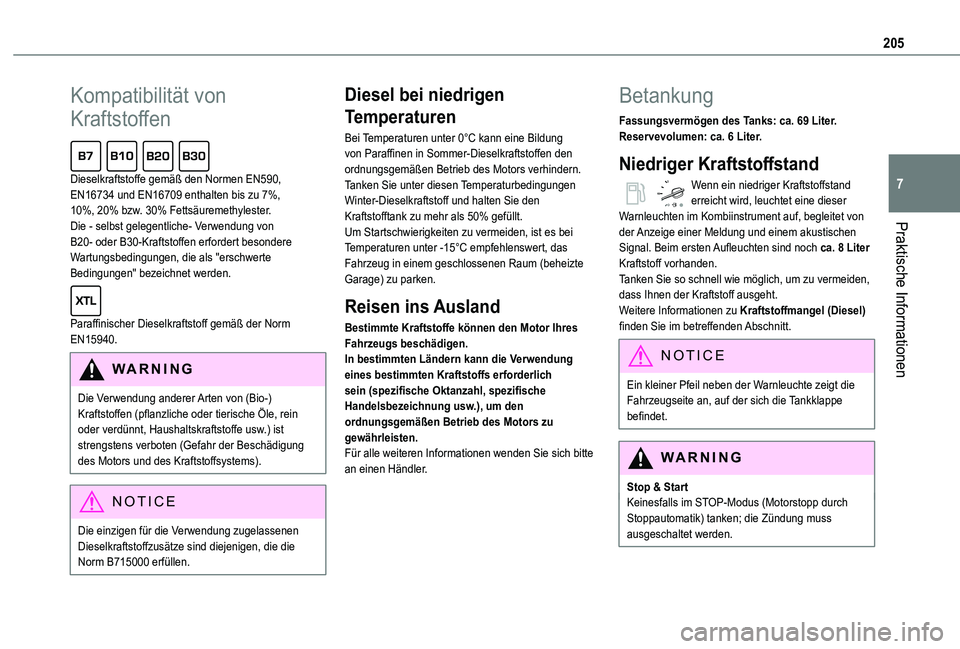

Kompatibilität von
Kraftstoffen
Dieselkraftstoffe gemäß den Normen EN590, EN16734 und EN16709 enthalten bis zu 7%, 10%, 20% bzw. 30% Fettsäuremethylester. Die - selbst gelegentliche- Verwendung von B20- oder B30-Kraftstoffen erfordert besondere Wartungsbedingungen, die als "erschwerte Bedingungen" bezeichnet werden.
Paraffinischer Dieselkraftstoff gemäß der Norm EN15940.
WARNI NG
Die Verwendung anderer Arten von (Bio-)Kraftstoffen (pflanzliche oder tierische Öle, rein oder verdünnt, Haushaltskraftstoffe usw.) ist strengstens verboten (Gefahr der Beschädigung des Motors und des Kraftstoffsystems).
NOTIC E
Die einzigen für die Verwendung zugelassenen
Dieselkraftstoffzusätze sind diejenigen, die die Norm B715000 erfüllen.
Diesel bei niedrigen
Temperaturen
Bei Temperaturen unter 0°C kann eine Bildung von Paraffinen in Sommer-Dieselkraftstoffen den ordnungsgemäßen Betrieb des Motors verhindern. Tanken Sie unter diesen Temperaturbedingungen Winter-Dieselkraftstoff und halten Sie den Kraftstofftank zu mehr als 50% gefüllt.Um Startschwierigkeiten zu vermeiden, ist es bei Temperaturen unter -15°C empfehlenswert, das Fahrzeug in einem geschlossenen Raum (beheizte Garage) zu parken.
Reisen ins Ausland
Bestimmte Kraftstoffe können den Motor Ihres Fahrzeugs beschädigen.In bestimmten Ländern kann die Verwendung eines bestimmten Kraftstoffs erforderlich sein (spezifische Oktanzahl, spezifische Handelsbezeichnung usw.), um den ordnungsgemäßen Betrieb des Motors zu gewährleisten.
Für alle weiteren Informationen wenden Sie sich bitte an einen Händler.
Betankung
Fassungsvermögen des Tanks: ca. 69 Liter.Reservevolumen: ca. 6 Liter.
Niedriger Kraftstoffstand
Wenn ein niedriger Kraftstoffstand erreicht wird, leuchtet eine dieser Warnleuchten im Kombiinstrument auf, begleitet von der Anzeige einer Meldung und einem akustischen Signal. Beim ersten Aufleuchten sind noch ca. 8 Liter Kraftstoff vorhanden.Tanken Sie so schnell wie möglich, um zu vermeiden, dass Ihnen der Kraftstoff ausgeht.Weitere Informationen zu Kraftstoffmangel (Diesel) finden Sie im betreffenden Abschnitt.
NOTIC E
Ein kleiner Pfeil neben der Warnleuchte zeigt die Fahrzeugseite an, auf der sich die Tankklappe befindet.
WARNI NG
Stop & StartKeinesfalls im STOP-Modus (Motorstopp durch Stoppautomatik) tanken; die Zündung muss ausgeschaltet werden.

206

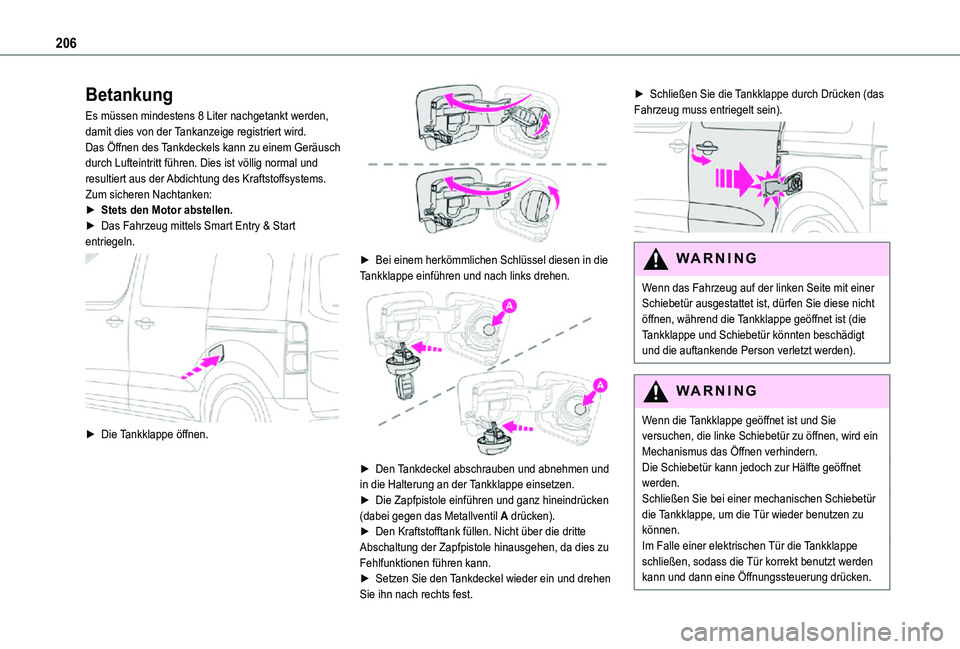

Betankung
Es müssen mindestens 8 Liter nachgetankt werden, damit dies von der Tankanzeige registriert wird.Das Öffnen des Tankdeckels kann zu einem Geräusch durch Lufteintritt führen. Dies ist völlig normal und resultiert aus der Abdichtung des Kraftstoffsystems.Zum sicheren Nachtanken:► Stets den Motor abstellen.► Das Fahrzeug mittels Smart Entry & Start entriegeln.

► Die Tankklappe öffnen.

► Bei einem herkömmlichen Schlüssel diesen in die Tankklappe einführen und nach links drehen.

► Den Tankdeckel abschrauben und abnehmen und in die Halterung an der Tankklappe einsetzen.► Die Zapfpistole einführen und ganz hineindrücken (dabei gegen das Metallventil A drücken).► Den Kraftstofftank füllen. Nicht über die dritte Abschaltung der Zapfpistole hinausgehen, da dies zu Fehlfunktionen führen kann.► Setzen Sie den Tankdeckel wieder ein und drehen Sie ihn nach rechts fest.
► Schließen Sie die Tankklappe durch Drücken (das Fahrzeug muss entriegelt sein).

WARNI NG
Wenn das Fahrzeug auf der linken Seite mit einer Schiebetür ausgestattet ist, dürfen Sie diese nicht öffnen, während die Tankklappe geöffnet ist (die Tankklappe und Schiebetür könnten beschädigt und die auftankende Person verletzt werden).
WARNI NG
Wenn die Tankklappe geöffnet ist und Sie versuchen, die linke Schiebetür zu öffnen, wird ein
Mechanismus das Öffnen verhindern.Die Schiebetür kann jedoch zur Hälfte geöffnet werden.Schließen Sie bei einer mechanischen Schiebetür die Tankklappe, um die Tür wieder benutzen zu können.Im Falle einer elektrischen Tür die Tankklappe schließen, sodass die Tür korrekt benutzt werden kann und dann eine Öffnungssteuerung drücken.

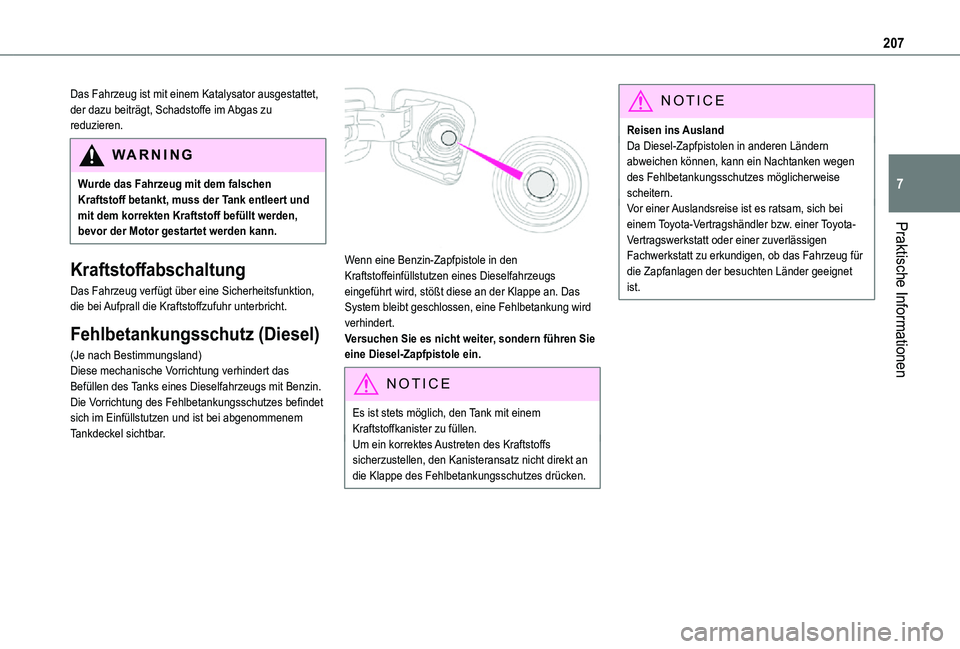

207
Praktische Informationen
7
Das Fahrzeug ist mit einem Katalysator ausgestattet, der dazu beiträgt, Schadstoffe im Abgas zu reduzieren.
WARNI NG
Wurde das Fahrzeug mit dem falschen Kraftstoff betankt, muss der Tank entleert und mit dem korrekten Kraftstoff befüllt werden, bevor der Motor gestartet werden kann.
Kraftstoffabschaltung
Das Fahrzeug verfügt über eine Sicherheitsfunktion, die bei Aufprall die Kraftstoffzufuhr unterbricht.
Fehlbetankungsschutz (Diesel)
(Je nach Bestimmungsland)Diese mechanische Vorrichtung verhindert das Befüllen des Tanks eines Dieselfahrzeugs mit Benzin.Die Vorrichtung des Fehlbetankungsschutzes befindet sich im Einfüllstutzen und ist bei abgenommenem Tankdeckel sichtbar.

Wenn eine Benzin-Zapfpistole in den Kraftstoffeinfüllstutzen eines Dieselfahrzeugs eingeführt wird, stößt diese an der Klappe an. Das System bleibt geschlossen, eine Fehlbetankung wird verhindert.Versuchen Sie es nicht weiter, sondern führen Sie eine Diesel-Zapfpistole ein.
NOTIC E
Es ist stets möglich, den Tank mit einem Kraftstoffkanister zu füllen.
Um ein korrektes Austreten des Kraftstoffs sicherzustellen, den Kanisteransatz nicht direkt an die Klappe des Fehlbetankungsschutzes drücken.
NOTIC E
Reisen ins AuslandDa Diesel-Zapfpistolen in anderen Ländern abweichen können, kann ein Nachtanken wegen des Fehlbetankungsschutzes möglicherweise scheitern.Vor einer Auslandsreise ist es ratsam, sich bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt zu erkundigen, ob das Fahrzeug für die Zapfanlagen der besuchten Länder geeignet ist.

208

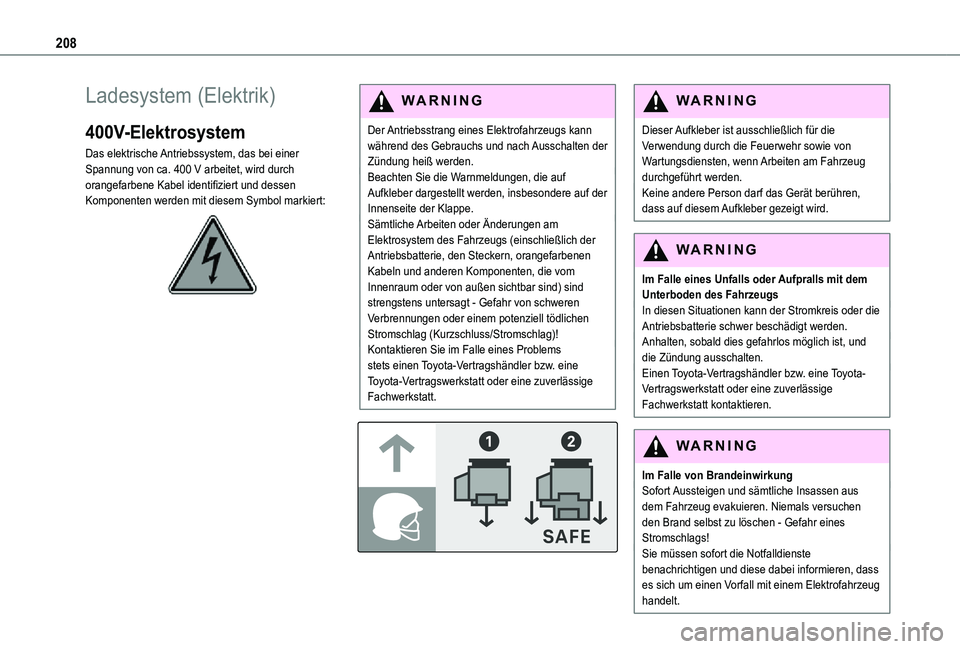

Ladesystem (Elektrik)
400V-Elektrosystem
Das elektrische Antriebssystem, das bei einer Spannung von ca. 400 V arbeitet, wird durch orangefarbene Kabel identifiziert und dessen Komponenten werden mit diesem Symbol markiert:

WARNI NG
Der Antriebsstrang eines Elektrofahrzeugs kann während des Gebrauchs und nach Ausschalten der Zündung heiß werden.Beachten Sie die Warnmeldungen, die auf Aufkleber dargestellt werden, insbesondere auf der Innenseite der Klappe.Sämtliche Arbeiten oder Änderungen am Elektrosystem des Fahrzeugs (einschließlich der Antriebsbatterie, den Steckern, orangefarbenen Kabeln und anderen Komponenten, die vom Innenraum oder von außen sichtbar sind) sind strengstens untersagt - Gefahr von schweren Verbrennungen oder einem potenziell tödlichen Stromschlag (Kurzschluss/Stromschlag)!Kontaktieren Sie im Falle eines Problems stets einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.


WARNI NG
Dieser Aufkleber ist ausschließlich für die Verwendung durch die Feuerwehr sowie von Wartungsdiensten, wenn Arbeiten am Fahrzeug durchgeführt werden.Keine andere Person darf das Gerät berühren, dass auf diesem Aufkleber gezeigt wird.
WARNI NG
Im Falle eines Unfalls oder Aufpralls mit dem Unterboden des FahrzeugsIn diesen Situationen kann der Stromkreis oder die Antriebsbatterie schwer beschädigt werden.Anhalten, sobald dies gefahrlos möglich ist, und die Zündung ausschalten.Einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.
WARNI NG
Im Falle von BrandeinwirkungSofort Aussteigen und sämtliche Insassen aus dem Fahrzeug evakuieren. Niemals versuchen den Brand selbst zu löschen - Gefahr eines Stromschlags!Sie müssen sofort die Notfalldienste benachrichtigen und diese dabei informieren, dass es sich um einen Vorfall mit einem Elektrofahrzeug
handelt.

209
Praktische Informationen
7

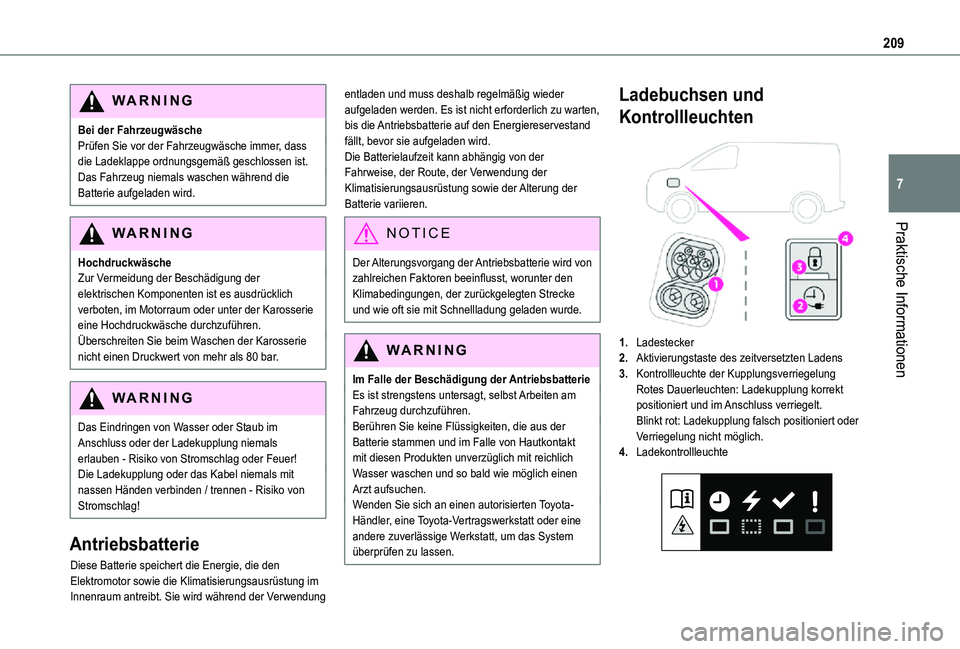

WARNI NG
Bei der FahrzeugwäschePrüfen Sie vor der Fahrzeugwäsche immer, dass die Ladeklappe ordnungsgemäß geschlossen ist.Das Fahrzeug niemals waschen während die Batterie aufgeladen wird.
WARNI NG
HochdruckwäscheZur Vermeidung der Beschädigung der elektrischen Komponenten ist es ausdrücklich verboten, im Motorraum oder unter der Karosserie eine Hochdruckwäsche durchzuführen.Überschreiten Sie beim Waschen der Karosserie nicht einen Druckwert von mehr als 80 bar.
WARNI NG
Das Eindringen von Wasser oder Staub im Anschluss oder der Ladekupplung niemals erlauben - Risiko von Stromschlag oder Feuer!Die Ladekupplung oder das Kabel niemals mit nassen Händen verbinden / trennen - Risiko von Stromschlag!
Antriebsbatterie
Diese Batterie speichert die Energie, die den Elektromotor sowie die Klimatisierungsausrüstung im Innenraum antreibt. Sie wird während der Verwendung
entladen und muss deshalb regelmäßig wieder aufgeladen werden. Es ist nicht erforderlich zu warten, bis die Antriebsbatterie auf den Energiereservestand fällt, bevor sie aufgeladen wird.Die Batterielaufzeit kann abhängig von der Fahrweise, der Route, der Verwendung der Klimatisierungsausrüstung sowie der Alterung der Batterie variieren.
NOTIC E
Der Alterungsvorgang der Antriebsbatterie wird von zahlreichen Faktoren beeinflusst, worunter den Klimabedingungen, der zurückgelegten Strecke und wie oft sie mit Schnellladung geladen wurde.
WARNI NG
Im Falle der Beschädigung der AntriebsbatterieEs ist strengstens untersagt, selbst Arbeiten am Fahrzeug durchzuführen.Berühren Sie keine Flüssigkeiten, die aus der Batterie stammen und im Falle von Hautkontakt mit diesen Produkten unverzüglich mit reichlich Wasser waschen und so bald wie möglich einen Arzt aufsuchen.Wenden Sie sich an einen autorisierten Toyota-Händler, eine Toyota-Vertragswerkstatt oder eine andere zuverlässige Werkstatt, um das System
überprüfen zu lassen.
Ladebuchsen und
Kontrollleuchten

1.Ladestecker
2.Aktivierungstaste des zeitversetzten Ladens
3.Kontrollleuchte der KupplungsverriegelungRotes Dauerleuchten: Ladekupplung korrekt positioniert und im Anschluss verriegelt.Blinkt rot: Ladekupplung falsch positioniert oder Verriegelung nicht möglich.
4.Ladekontrollleuchte

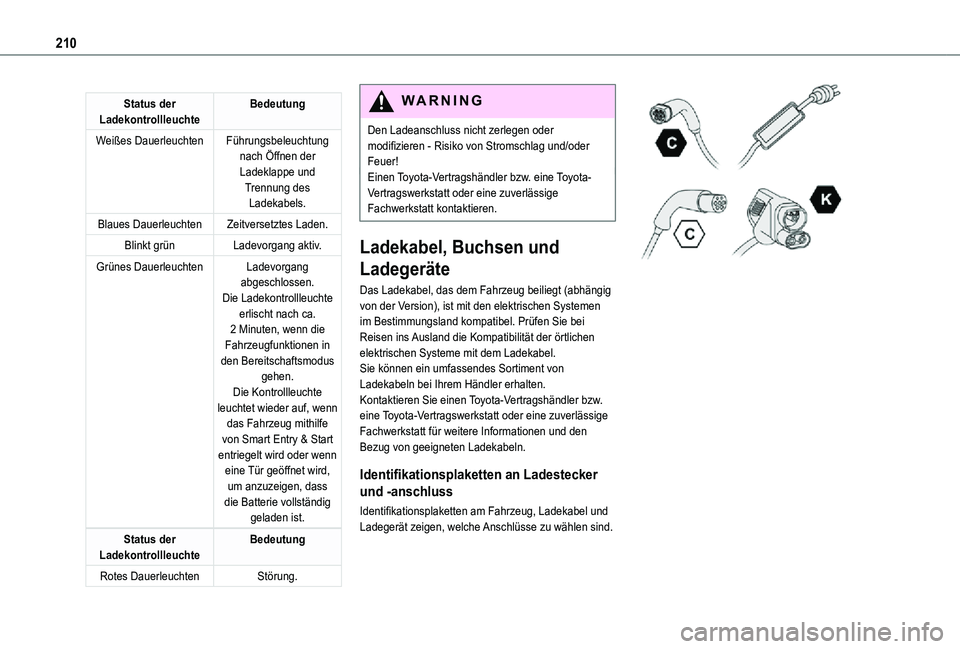

210
Status der LadekontrollleuchteBedeutung
Weißes DauerleuchtenFührungsbeleuchtung nach Öffnen der Ladeklappe und Trennung des Ladekabels.
Blaues DauerleuchtenZeitversetztes Laden.
Blinkt grünLadevorgang aktiv.
Grünes DauerleuchtenLadevorgang abgeschlossen.Die Ladekontrollleuchte erlischt nach ca. 2 Minuten, wenn die Fahrzeugfunktionen in den Bereitschaftsmodus gehen.Die Kontrollleuchte leuchtet wieder auf, wenn das Fahrzeug mithilfe von Smart Entry & Start entriegelt wird oder wenn eine Tür geöffnet wird, um anzuzeigen, dass die Batterie vollständig geladen ist.
Status der LadekontrollleuchteBedeutung
Rotes DauerleuchtenStörung.
WARNI NG
Den Ladeanschluss nicht zerlegen oder modifizieren - Risiko von Stromschlag und/oder Feuer!Einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.
Ladekabel, Buchsen und
Ladegeräte
Das Ladekabel, das dem Fahrzeug beiliegt (abhängig von der Version), ist mit den elektrischen Systemen im Bestimmungsland kompatibel. Prüfen Sie bei Reisen ins Ausland die Kompatibilität der örtlichen elektrischen Systeme mit dem Ladekabel.Sie können ein umfassendes Sortiment von Ladekabeln bei Ihrem Händler erhalten.Kontaktieren Sie einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt für weitere Informationen und den
Bezug von geeigneten Ladekabeln.
Identifikationsplaketten an Ladestecker
und -anschluss
Identifikationsplaketten am Fahrzeug, Ladekabel und Ladegerät zeigen, welche Anschlüsse zu wählen sind.
