Page 107 of 360

107
Oświetlenie i widoczność
4
WARNI NG
KonserwacjaPrzednią szybę należy regularnie myć, szczególnie w obszarze z przodu kamery.Powierzchnia wewnętrzna szyby przedniej wokół kamery również może ulec zaparowaniu. Podczas wilgotnej i zimnej pogody należy regularnie usuwać
zaparowanie szyby.Nie należy dopuszczać do gromadzenia się śniegu na masce lub dachu ze względu na możliwość blokowania kamery.
Automatyczna zmiana
świateł
Kiedy pierścień jest w pozycji „AUTO”, system ten automatycznie przełącza między światłami mijania a drogowymi w zależności od oświetlenia otoczenia i warunków drogowych, wykorzystując kamerę umieszczoną na górze szyby przedniej.
WARNI NG
System ten stanowi układ wspomagania jazdy.Kierowca pozostaje odpowiedzialny za oświetlenie pojazdu, jego prawidłowe użycie w przeważających warunkach oświetlenia, widoczności i ruchu i za przestrzeganie przepisów ruchu drogowego oraz instrukcji pojazdu.
NOTIC E
System zaczyna działać po przekroczeniu prędkości 25 km/godz.Po obniżeniu prędkości poniżej 15 km/godz. system przestaje działać.
Aktywacja/dezaktywacja
Wersja z systemem audio
► Aby aktywować ten tryb lub go dezaktywować, naciśnij ten przycisk.Kontrolka na przycisku świeci po uaktywnieniu
funkcji.
Wersja z ekranem dotykowym
Ustawienia dostosowuje się w menu konfiguracji pojazdu.► Następnie przestaw dźwignię sterującą oświetleniem w pozycję „AUTO” lub pozycję świateł mijania/drogowych.
Page 176 of 360

176
Dezaktywacja/ponowna aktywacja
Wersja z systemem audio
► Aby dezaktywować ten tryb lub go aktywować, naciśnij ten przycisk.Kontrolka świeci, gdy system jest wyłączony.
W przypadku wersji z ekranem dotykowym
Ustawienia zmienia się w menu konfiguracji pojazdu.
WARNI NG
Jeśli system został wyłączony w trybie STOP, następuje natychmiastowe uruchomienie silnika.
NOTIC E
System włącza się ponownie automatycznie
po każdym uruchomieniu silnika przez kierowcę.
Obsługa
Podstawowe warunki pracy
– Drzwi kierowcy muszą być zamknięte.– Przesuwne drzwi boczne muszą być zamknięte.– Pas bezpieczeństwa kierowcy musi być zapięty.– Stan naładowania akumulatora musi być
wystarczający.– Temperatura silnika musi zawierać się w nominalnym zakresie pracy.– Temperatura zewnętrzna musi zawierać się w zakresie od 0°C do 35°C.
Przełączenie pojazdu na tryb
gotowości (tryb STOP)
Silnik jest automatycznie przełączany w tryb gotowości w momencie, gdy kierowca wyrazi chęć zatrzymania.W przypadku ręcznej skrzyni biegów: przy prędkości poniżej 20 km/godz. lub na postoju (w zależności od silnika), z włączonym biegiem neutralny (luzem) i przy zwolnionym pedale sprzęgła.W przypadku automatycznej skrzyni biegów: przy naciśniętym pedale hamulca lub wybieraku skrzyni ustawionym w pozycji N i nieruchomym pojeździe.
Licznik czasu
Licznik czasu sumuje czas pracy pojazdu w trybie gotowości podczas podróży. Jest
kasowany na wartość zero po każdym włączeniu zapłonu.
Szczególne przypadki:
Silnik nie przejdzie w stan gotowości, jeśli wszystkie warunku pracy nie zostaną spełnione, w następujących przypadkach.– Stroma pochyłość (wjazd lub zjazd).– Pojazd nie przekroczył prędkości 10 km/godz.
od ostatniego uruchomienia silnika (za pomocą klucza lub przycisku „START/STOP”).– Potrzeba utrzymania komfortowej temperatury w przedziale pasażerskim.– Funkcja usuwania zaparowania aktywna.W tych przypadkach kontrolka miga przez kilka sekund, a potem gaśnie.
NOTIC E
Po uruchomieniu silnika, tryb STOP jest dostępny dopiero po osiągnięciu przez pojazd prędkości 8 km/godz.
NOTIC E
Podczas manewrów parkowania tryb STOP nie jest dostępny przez kilka sekund po wyłączeniu wstecznego biegu lub skręceniu kierownicy.
Page 182 of 360

182
NOTIC E
Więcej informacji o nawigacji można znaleźć w rozdziale Sprzęt audio i telematyka.
Wybierak
1.Wł.
2.Wył. (długie naciśnięcie).
3.Regulacja jasności
4.Regulacja wysokości wyświetlacza
Aktywacja/dezaktywacja
► Przy pracującym silniku nacisnąć przycisk 1, aby uaktywnić system i rozłożyć płytkę projekcyjną.
► Nacisnąć i przytrzymać przycisk 2, aby dezaktywować system i schować płytkę projekcyjną.Stan systemu jest zapisywany, gdy silnik jest wyłączony i przywracany przy ponownym uruchomieniu.
Regulacja wysokości
► Przy pracującym silniku wyregulować jasność wyświetlacza informacji za pomocą przycisków 4:
• w górę, aby przesunąć wyświetlacz w górę,• w dół, aby przesunąć wyświetlacz w dół.
Regulacja jasności
► Przy pracującym silniku wyregulować jasność wyświetlacza informacji za pomocą przycisków 3:• na „słońce”, aby zwiększyć jasność,• na „księżyc”, aby zmniejszyć jasność,
W ARNI NG
Na postoju lub podczas jazd, nie należy umieszczać żadnych przedmiotów wokół płytki projekcyjnej, aby nie utrudniać jej ruchu i prawidłowej działania.
NOTIC E
W określonych skrajnych warunkach pogodowych (deszcz i/lub śnieg, jasne słońce itd.) wyświetlacz head-up może być nieczytelny lub ulegać czasowym zakłóceniom.Niektóre okulary przeciwsłoneczne mogą utrudniać odczyt informacji.Do czyszczenia płytki projekcyjnej należy stosować czystą, miękką szmatkę (taką jak do czyszczenia okularów lub ściereczkę z mikrofibry). Nie stosować suchych ścierek lub szmatek o właściwościach ściernych ani detergentów czy rozpuszczalników ze względu na ryzyko zarysowania płytki projekcyjnej lub uszkodzenia powłoki bezodblaskowej.
NOTIC E
System działa, gdy silnik jest uruchomiony. Jego ustawienia są zachowywane nawet po wyłączeniu zapłonu.
Page 197 of 360

197
Jazda
6
WARNI NG
Jazda z niesprawnymi światłami stopu może być niebezpieczna.
WARNI NG
Czasami system może nie wyświetlać komunikatów ostrzegawczych lub wyświetlać je z opóźnieniem albo w niewłaściwych sytuacjach.Kierowca musi zawsze zachowywać kontrolę nad pojazdem, aby móc reagować we właściwym czasie i zapobiegać wypadkom.
WARNI NG
Po zderzeniu układ jest wyłączany automatycznie.Zleć sprawdzenie dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
Alert o zagrożeniu
zderzeniem
Ta funkcja ostrzega kierowcę, że pojazd jest narażony na niebezpieczeństwo kolizji z pojazdem, pieszym lub rowerzystą znajdującym się na jego pasie ruchu.
Modyfikowanie progu uruchamiania
alertu
Ta wartość graniczna uruchamiania alarmu służy do określania czułości, z którą funkcja ostrzega o ryzyku kolizji.Ustawia się ją w menu konfiguracji pojazdu wyposażonego w system audio lub ekran dotykowy.► Można wybrać jeden z trzech wstępnie
zdefiniowanych progów: „Far” (Daleko), „Normalny” lub „Zamknij”.Ostatni wybrany próg jest zapisywany w pamięci po wyłączeniu zapłonu.
Obsługa
W zależności od stopnia ryzyka kolizji wykrytej przez system i wybranej wartości granicznej włączania alarmu można uaktywnić kilka różnych poziomów alarmu i wyświetlać je na panelu wskaźników.System uwzględnia dynamikę pojazdu, prędkość pojazdu użytkownika i pojazdu z przodu, warunki środowiskowe i obsługę pojazdu (operacje na pedałach, kierownicy itd.), aby uaktywnić alarm w najlepszym momencie.Poziom 1 (pomarańczowy): alarm tylko optyczny, ostrzegający, że pojazd z przodu jest bardzo blisko.Wyświetlany jest komunikat „Vehicle close”.
Poziom 2 (czerwony): alarm optyczny i dźwiękowy, ostrzegający, że kolizja jest bliska.Wyświetlany jest komunikat „Brake!”.
NOTIC E
Kiedy prędkość pojazdu jest zbyt wysoka przy zbliżaniu się do innego pojazdu, może wyświetlić się pierwszy poziom alertu: alert poziomu 2 może wyświetlić się bezpośrednio.Ważne: alarm poziomu 1 nie jest wyświetlany dla przeszkód stojących lub po wybraniu wartości granicznej „Near” (Blisko).
Inteligentny asystent
hamowania awaryjnego
(iEBA)
Jeżeli kierowca zahamuje, ale w niewystarczającym stopniu, aby uniknąć kolizji, system zwiększy siłę hamowania bez przekraczania wartości granicznych wynikających z praw fizyki.To wspomaganie jest używane, tylko w przypadku naciskania pedału hamulca.
Page 199 of 360

199
Jazda
6
niezapięte pasy bezpieczeństwa kierowcy i/lub pasażera na fotelach przednich (w zależności od wersji).
System ostrzegania o
opuszczeniu pasa ruchu
WARNI NG
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów
System wykorzystuje kamerę do rozpoznawania linii ciągłych lub przerywanych na pasach ruchu oraz włącza alarmy, jeżeli pojazd wyjedzie z pasa ruchu. Jeżeli kierunkowskaz nie jest włączony przy prędkości powyżej 80 km/godz. i istnieje możliwość przekroczenia jednej z tych linii na nawierzchni drogi, system włącza alarm.System ten jest szczególnie użyteczny na
autostradach i głównych drogach.
Wykrywanie – ostrzeżenie
System ostrzega użytkownika za pomocą migającej kontrolki ostrzegawczej na panelu wskaźników, a także sygnału dźwiękowego.
NOTIC E
Ostrzeżenie nie jest przesyłane, gdy kierunkowskaz jest aktywny i około 20 sekund po wyłączeniu kierunkowskazu.
Aktywacja/dezaktywacja
Wersja z systemem audio
► Aby aktywować ten tryb lub go dezaktywować, naciśnij ten przycisk.Kontrolka świeci, gdy system jest włączony.
Wersja z ekranem dotykowym
Ustawienia zmienia się w menu konfiguracji pojazdu.
Nieprawidłowe działanie
W zależności od wyposażenia:Kontrolka w tym przycisku miga.
lub/Przycisk miga i wyświetlany jest komunikat o błędzie.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
NOTIC E
Wykrywanie może być utrudnione:– jeżeli oznaczenia na nawierzchni są wytarte i nie wyróżniają się na powierzchni drogi,– jeżeli szyba przednia jest zabrudzona,– w niektórych, skrajnych warunkach pogodowych: mgła, mocny deszcz, opady śniegu, cień, jasne światło słoneczne lub bezpośrednie nasłonecznienie (np. słońce stojące nisko na horyzoncie, opuszczanie tunelu).
Page 202 of 360

202
Alarm nie będzie włączany w następujących sytuacjach:
– W obecności nieporuszających się obiektów (zaparkowane pojazdy, barierki bezpieczeństwa, lampy uliczne, znaki drogowe, itp.).– Pojazdy jadące z przeciwnego kierunku.– Jazda po krętej drodze lub w ostrych zakrętach.– Podczas wyprzedzania bardzo długiego pojazdu (samochód ciężarowy, autobus itp.), który jest wykrywany w martwym punkcie, ale
również obecny w przednim polu widzenia pojazdu lub wyprzedzania przez tego rodzaju pojazd.– Przy szybkim wyprzedzaniu.– W bardzo intensywnym ruchu: pojazdy wykrywane z przodu z tyłu są mylone z samochodem ciężarowym lub stojącym obiektem.
Aktywacja/dezaktywacja
Wersja z systemem audio
► Aby aktywować ten tryb lub go dezaktywować, naciśnij ten przycisk.
Kontrolka świeci, gdy system jest włączony.
Wersja z ekranem dotykowym
Ustawienia zmienia się w menu konfiguracji pojazdu.
NOTIC E
System jest automatycznie dezaktywowany podczas holowania przy użyciu haka holowniczego zatwierdzonego przez
TOYOTA.
Nieprawidłowe działanie
W zależności od wyposażenia:
W przypadku usterki miga jedna z tych kontrolek ostrzegawczych lub migają obie.lubKontrolka ostrzegawcza w tym przycisku miga i pojawia się komunikat, któremu towarzyszy sygnał dźwiękowy.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Page 220 of 360

220
Ładowanie akumulatora
trakcyjnego (silnik
elektryczny)
Aby naładować akumulator trakcyjny, podłącz pojazd do instalacji gospodarstwa domowego (ładowanie domowe lub szybkie) lub publicznej szybkiej ładowarki (bardzo szybkie ładowanie).
Aby naładować akumulator w pełni, postępuj zgodnie z żądaną procedurą ładowania bez jej przerywania, aż zakończy się automatycznie. Ładowanie można rozpocząć od razu lub w późniejszym czasie (z wyjątkiem publicznej szybkiej ładowarki, tryb 4).Ładowanie z instalacji gospodarstwa domowego lub szybkie ładowanie można przerwać w dowolnym momencie, otwierając zamek centralny i odłączając wtyczkę. W przypadku bardzo szybkiego ładowania zapoznaj się z instrukcją obsługi publicznej szybkiej ładowarki.Więcej informacji o postępie ładowania wyświetlanym na panelu wskaźników i ekranie dotykowym można znaleźć w odpowiednim rozdziale.
NOTIC E
Postęp procesu ładowania można też monitorować przy użyciu aplikacji MyToyota (dostępna wkrótce).Więcej informacji o funkcjach zdalnych można znaleźć w odpowiednim rozdziale.
NOTIC E
Tryb LoungeKiedy pojazd jest podłączony, można włączyć zapłon i używać niektórych funkcji, takich jak system audio, telematyka i klimatyzacja, przez kilka godzin.
WARNI NG
Ze względów bezpieczeństwa nie można uruchomić silnika, jeżeli kabel do ładowania jest podłączony do złącza pojazdu. Na panelu wskaźników wyświetlane jest ostrzeżenie.
NOTIC E
Chłodzenie akumulatora trakcyjnegoWentylator chłodzący w komorze silnika włącza się podczas ładowania, aby chłodzić ładowarkę pokładową i akumulator trakcyjny.
NOTIC E
Pojazd unieruchomiony od 1 do 12 miesięcyRozładować akumulator trakcyjny do dwóch lub trzech kresek na wskaźniku poziomu naładowania na panelu wskaźników.Nie podłączać kabla do ładowania.Zawsze parkować pojazd w miejscu,
w którym temperatury mieszczą się w zakresie od -10°C do 30°C (parkowanie w miejscu o skrajnych temperaturach może spowodować uszkodzenie akumulatora trakcyjnego).Odłączyć kabel od zacisku (+) akumulatora odbiorników w komorze silnika.Podłączyć prostownik 12 V do zacisków (+) i (-) akumulatora odbiorników co trzy miesiące, aby naładować akumulator odbiorników i utrzymać napięcie robocze.
Środki ostrożności
Pojazdy elektryczne zostały opracowane zgodnie z wytycznymi dotyczącymi maksymalnych poziomów pól elektromagnetycznych opracowanymi przez Międzynarodową Komisję ds. Ochrony Przed Promieniowaniem Niejonizującym (ICNIRP — wytyczne 1998).
Page 223 of 360

223
Informacje praktyczne
7
Bardzo szybkie ładowanie, tryb 4
► W zależności od wersji zdejmij osłonę zabezpieczającą z dolnej części złącza.► Postępuj zgodnie z instrukcjami obsługi publicznej szybkiej ładowarki i podłącz kabel tej ładowarki do złącza pojazdu.Rozpoczęcie ładowania zostanie potwierdzone przez miganie na zielono kontrolki ładowania na pokrywie.Jeżeli tak nie jest, oznacza to, że ładowanie nie zostało rozpoczęte. Ponów procedurę, upewniając się, że połączenie jest prawidłowe.Czerwona kontrolka na pokrywie zaświeci, potwierdzając zablokowanie wtyczki.
Odroczone ładowanie
Ustawienia
Ładowanie przez autoryzowanego dealera Toyota lub autoryzowany serwis Toyota albo inny wykwalifikowany warsztat, wersja z systemem audio Bluetooth®
Domyślna godzina początkowa odroczonego ładowania jest ustawiona na północ (zgodnie z zegarem pojazdu).
Można zmienić godzinę początkową odroczonego ładowania.Udać się niezwłocznie do autoryzowanego dealera Toyota lub serwisu Toyota albo innego wykwalifikowanego warsztatu.Zmiana na smartfonie lub tablecie (GSM), z TOYOTA Pro Touch lub TOYOTA Pro Touch z systemem nawigacjiFunkcję odroczonego ładowania można
zaprogramować na dowolną godzinę za pomocą aplikacji MyToyota (dostępna wkrótce).Więcej informacji o funkcjach zdalnych można znaleźć w odpowiednim rozdziale.Zmiana z poziomu pojazdu, z TOYOTA Pro Touch z systemem nawigacji► W menu ekranu dotykowego Energy (Energia) wybierz ekran Ładunek.► Ustaw godzinę początkową ładownia.► Naciśnij przycisk OK.Ustawienie zostanie zapisane w systemie.
Aktywacja
NOTIC E
Odroczone ładowanie jest możliwe tylko w trybie 2 i 3.
► Po zaprogramowaniu odroczonego
ładowania podłącz pojazd do żądanego sprzętu do ładowania.
► Naciśnij ten przycisk na klapce w ciągu jednej minuty, aby aktywować system (potwierdzane
przez kontrolkę ładowania świecącą na niebiesko).
Odłączanie
Przed odłączeniem wtyczki od złącza ładowania:► Jeżeli zamek centralny jest otwarty, zamknij go, a następnie otwórz ponownie.► Jeżeli zamek centralny jest zamknięty, otwórz go.Czerwona kontrolka na pokrywie zgaśnie, potwierdzając zablokowanie wtyczki ładowania.► W trybach 2 i 3, odłącz wtyczkę ładowania w ciągu 30 sekund.
Page 224 of 360

224
NOTIC E
Blokada wtyczki jest połączona z blokadą obszaru ładowania. Więcej informacji o funkcji Pełnego lub selektywnego odblokowywania można znaleźć w odpowiednim rozdziale.
Kontrolka ładowania zaświeci na biało.
NOTIC E
W przypadku wybiórczego otwarcia drzwi należy nacisnąć przycisk otwarcia zamka centralnego dwa razy, aby odłączyć wtyczkę ładowania.
NOTIC E
Po zakończeniu ładowania zielona kontrolka ładowania na pokrywie zgaśnie po około dwóch minutach.
Ładowanie z instalacji gospodarstwa domowego, tryb 2
Koniec ładowania jest sygnalizowane przez zaświecenie zielonej kontrolki CHARGE na układzie sterującym i zielonej kontrolki ładowania na pokrywie.► Załóż osłonę zabezpieczającą na wtyczkę ładowania i zamknij pokrywę złącza ładowania.
► Odłącz wtyczkę kabla ładowania po stronie urządzenia sterującego od gniazda sieciowego.
Szybkie ładowanie, tryb 3
Koniec ładowania jest wskazywany przez urządzenie sterujące i zaświecenie zielonej kontrolki na pokrywie.► Zaczep wtyk na module do ładownia i zamknij pokrywę złącza ładowania.
Bardzo szybkie ładowanie, tryb 4
Koniec ładowania jest wskazywany przez ładowarkę i zaświecenie zielonej kontrolki na pokrywie.► Można też wstrzymać ładowanie, naciskając ten przycisk na pokrywie (tylko w trybie 4).► Zaczep wtyk na ładowarce.► W zależności od wersji zamocuj osłonę zabezpieczającą na dolnej części i zamknij pokrywę złącza ładowania.
NOTIC E
Po odłączeniu wtyki ładującej, komunikat na panelu wskaźników informuje o zakończeniu ładowania, nawet jeśli wtyka została odłączona przed całkowitym naładowaniem akumulatora.
Tryb oszczędzania energii
System, który zarządza czasem trwania wykorzystania określonych funkcji mających na celu zachowanie określonego poziomu naładowania akumulatora.Po wyłączeniu silnika i dla maksymalnego łącznego okresu około 40 minut możemy nadal korzystać z funkcji takich jak system audio i
telematyki, wycieraczki, światła mijania, lampki oświetlenia wewnętrznego itd.
Przełączanie na tryb
Na panelu przyrządów wyświetlany jest komunikat, że pojazd przełączył się w tryb ekonomiczny, a aktywne funkcje zostały przełączone na tryb gotowości.
NOTIC E
Jeśli w tym czasie połączenie telefoniczne jest w toku, system głośnomówiący audio pojazdu pozwoli utrzymać ją przez około 10 minut.

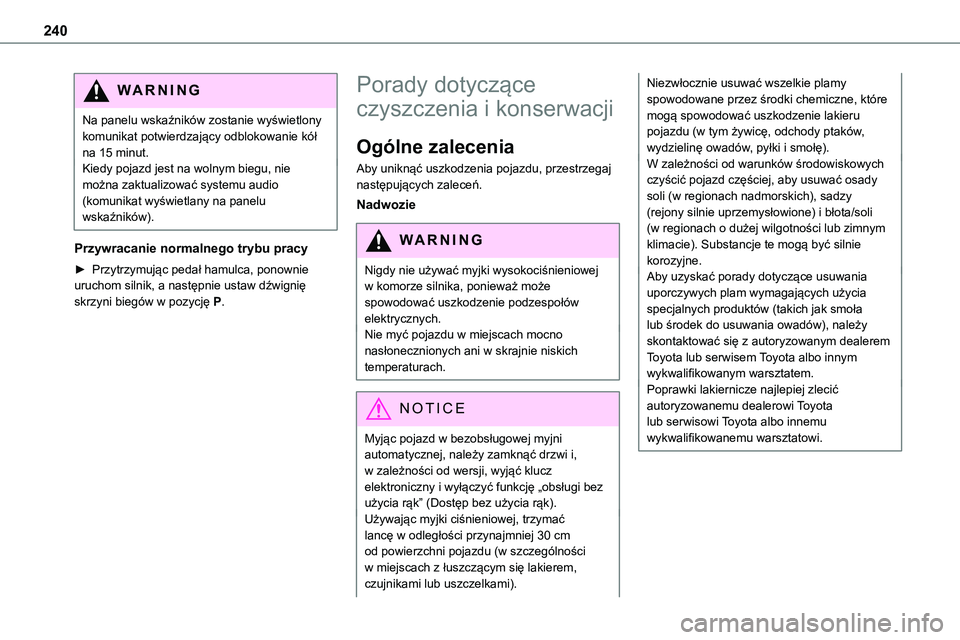

Page 240 of 360

240
WARNI NG
Na panelu wskaźników zostanie wyświetlony komunikat potwierdzający odblokowanie kół na 15 minut.Kiedy pojazd jest na wolnym biegu, nie można zaktualizować systemu audio (komunikat wyświetlany na panelu wskaźników).
Przywracanie normalnego trybu pracy
► Przytrzymując pedał hamulca, ponownie uruchom silnik, a następnie ustaw dźwignię skrzyni biegów w pozycję P.
Porady dotyczące
czyszczenia i konserwacji
Ogólne zalecenia
Aby uniknąć uszkodzenia pojazdu, przestrzegaj następujących zaleceń.
Nadwozie
WARNI NG
Nigdy nie używać myjki wysokociśnieniowej w komorze silnika, ponieważ może spowodować uszkodzenie podzespołów elektrycznych.Nie myć pojazdu w miejscach mocno nasłonecznionych ani w skrajnie niskich temperaturach.
NOTIC E
Myjąc pojazd w bezobsługowej myjni automatycznej, należy zamknąć drzwi i, w zależności od wersji, wyjąć klucz elektroniczny i wyłączyć funkcję „obsługi bez użycia rąk” (Dostęp bez użycia rąk).Używając myjki ciśnieniowej, trzymać lancę w odległości przynajmniej 30 cm od powierzchni pojazdu (w szczególności w miejscach z łuszczącym się lakierem, czujnikami lub uszczelkami).
Niezwłocznie usuwać wszelkie plamy spowodowane przez środki chemiczne, które mogą spowodować uszkodzenie lakieru pojazdu (w tym żywicę, odchody ptaków, wydzielinę owadów, pyłki i smołę).W zależności od warunków środowiskowych czyścić pojazd częściej, aby usuwać osady soli (w regionach nadmorskich), sadzy (rejony silnie uprzemysłowione) i błota/soli
(w regionach o dużej wilgotności lub zimnym klimacie). Substancje te mogą być silnie korozyjne.Aby uzyskać porady dotyczące usuwania uporczywych plam wymagających użycia specjalnych produktów (takich jak smoła lub środek do usuwania owadów), należy skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.Poprawki lakiernicze najlepiej zlecić autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
