TOYOTA RAV4 2009 Manuel du propriétaire (in French)

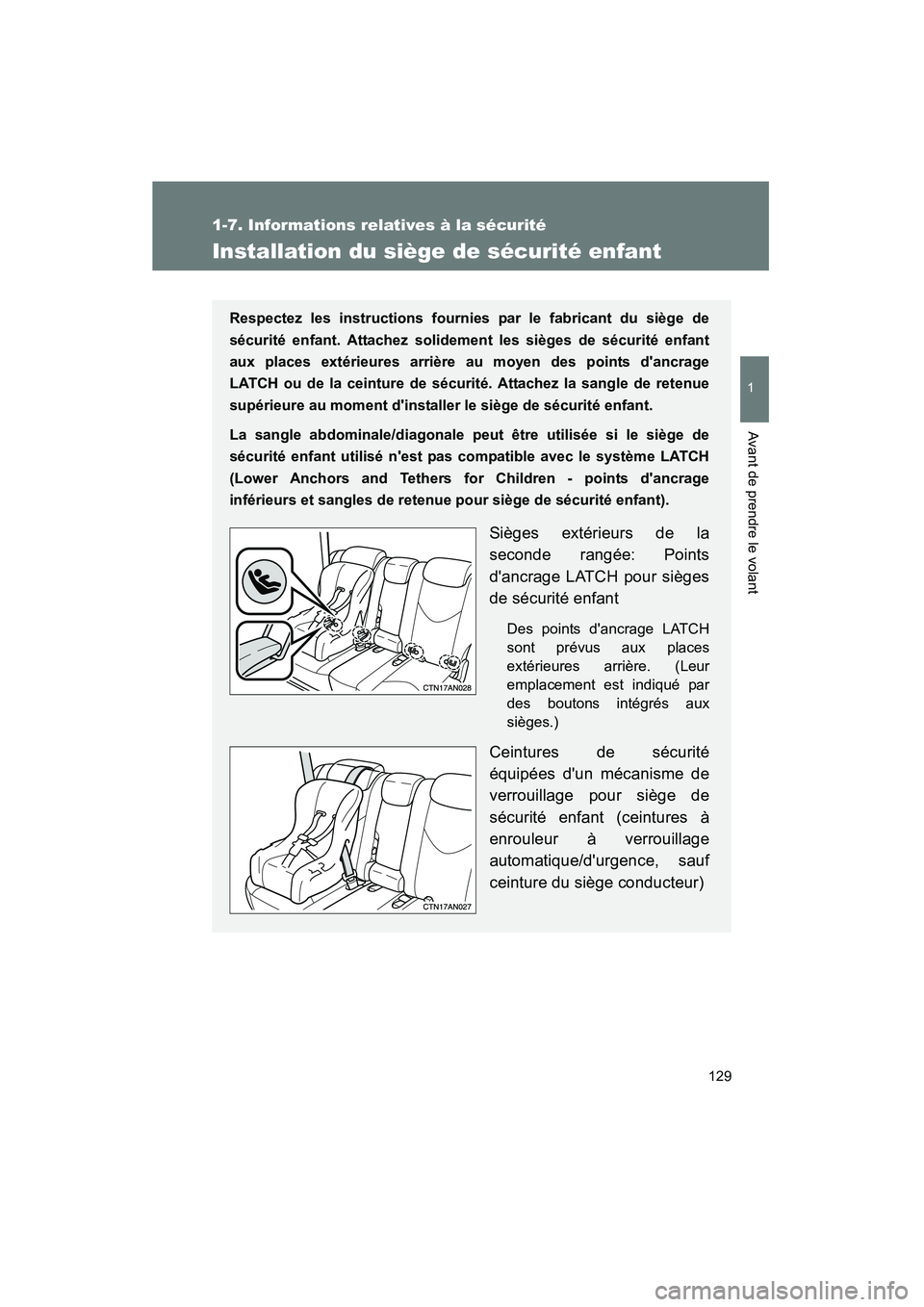

129
1
1-7. Informations relatives à la sécurité
Avant de prendre le volant
Rav4_D_(L/O_0808)
Installation du siège de sécurité enfant
Respectez les instructions fournies par le fabricant du siège de
sécurité enfant. Attachez solidement les sièges de sécurité enfant
aux places extérieures arrière au moyen des points d'ancrage
LATCH ou de la ceinture de sécurité. Attachez la sangle de retenue
supérieure au moment d'installer le siège de sécurité enfant.
La sangle abdominale/diagonale peut être utilisée si le siège de
sécurité enfant utilisé n'est pas compatible avec le système LATCH
(Lower Anchors and Tethers for Children - points d'ancrage
inférieurs et sangles de retenue pour siège de sécurité enfant).
Sièges extérieurs de la
seconde rangée: Points
d'ancrage LATCH pour sièges
de sécurité enfant
Des points d'ancrage LATCH
sont prévus aux places
extérieures arrière. (Leur
emplacement est indiqué par
des boutons intégrés aux
sièges.)
Ceintures de sécurité
équipées d'un mécanisme de
verrouillage pour siège de
sécurité enfant (ceintures à
enrouleur à verrouillage
automatique/d'urgence, sauf
ceinture du siège conducteur)

130 1-7. Informations relatives à la sécurité
Rav4_D_(L/O_0808)

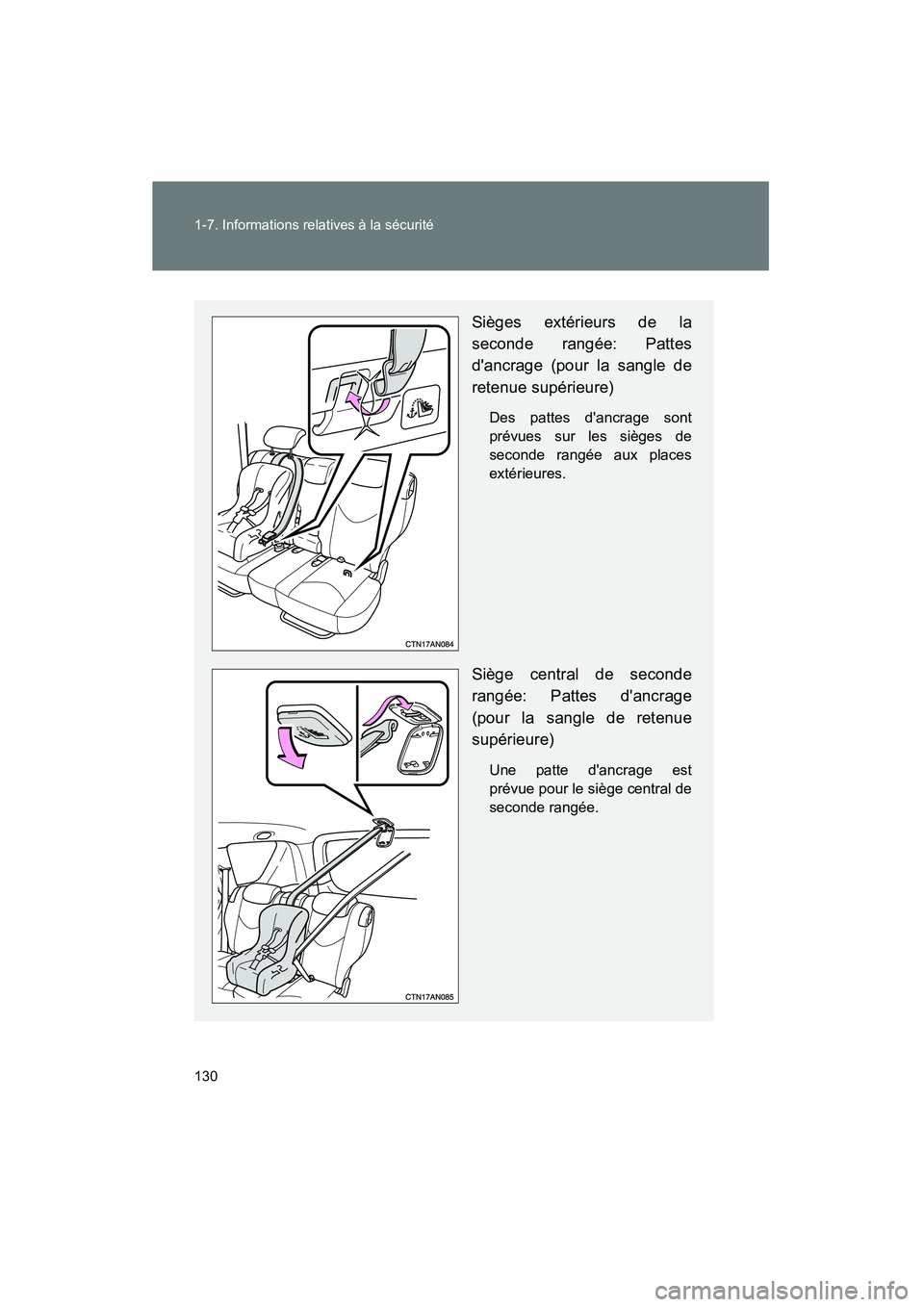

Sièges extérieurs de la
seconde rangée: Pattes
d'ancrage (pour la sangle de
retenue supérieure)
Des pattes d'ancrage sont
prévues sur les sièges de
seconde rangée aux places
extérieures.
Siège central de seconde
rangée: Pattes d'ancrage
(pour la sangle de retenue
supérieure)
Une patte d'ancrage est
prévue pour le siège central de
seconde rangée.

131
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D_(L/O_0808)

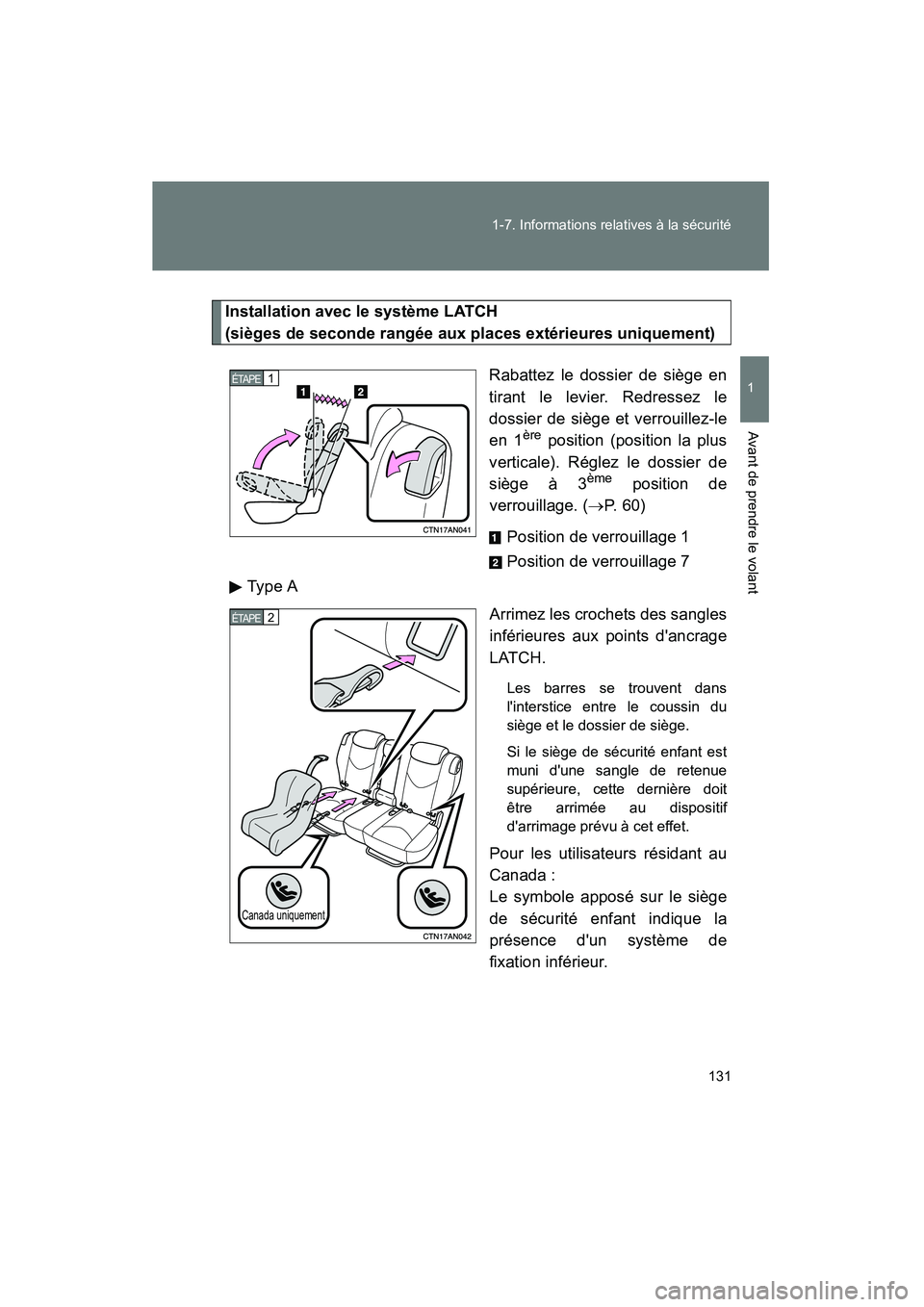

Installation avec le système LATCH
(sièges de seconde rangée aux places extérieures uniquement)
Rabattez le dossier de siège en
tirant le levier. Redressez le
dossier de siège et verrouillez-le
en 1
ère position (position la plus
verticale). Réglez le dossier de
siège à 3
ème position de
verrouillage. ( →P. 6 0 )
Position de verrouillage 1
Position de verrouillage 7
Type A
Arrimez les crochets des sangles
inférieures aux points d'ancrage
LATCH.
Les barres se trouvent dans
l'interstice entre le coussin du
siège et le dossier de siège.
Si le siège de sécurité enfant est
muni d'une sangle de retenue
supérieure, cette dernière doit
être arrimée au dispositif
d'arrimage prévu à cet effet.
Pour les utilisateurs résidant au
Canada :
Le symbole apposé sur le siège
de sécurité enfant indique la
présence d'un système de
fixation inférieur.
1 ÉTAPE
2 ÉTAPE
Canada uniquement

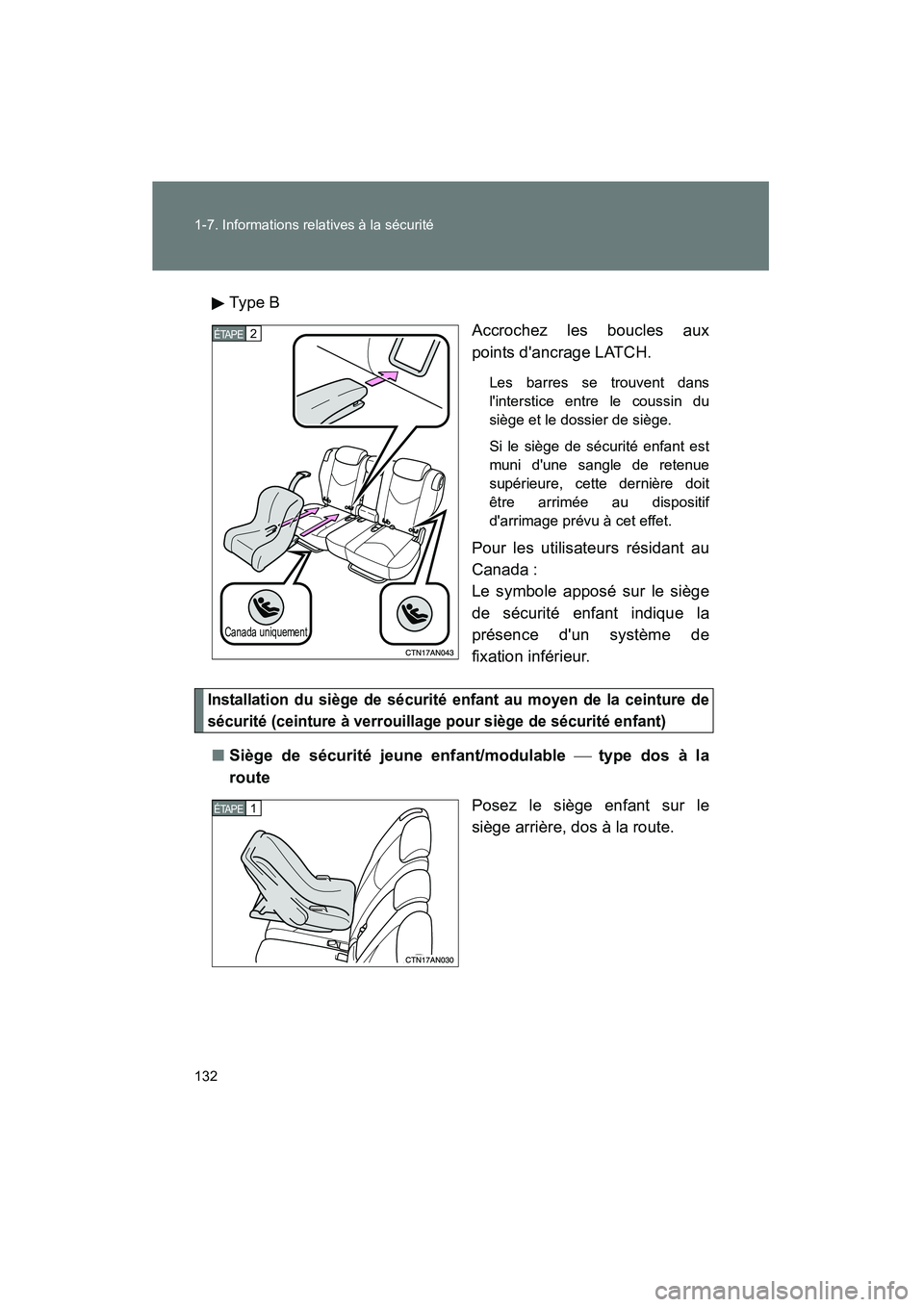

132 1-7. Informations relatives à la sécurité
Rav4_D_(L/O_0808)Ty pe B
Accrochez les boucles aux
points d'ancrage LATCH.
Les barres se trouvent dans
l'interstice entre le coussin du
siège et le dossier de siège.
Si le siège de sécurité enfant est
muni d'une sangle de retenue
supérieure, cette dernière doit
être arrimée au dispositif
d'arrimage prévu à cet effet.
Pour les utilisateurs résidant au
Canada :
Le symbole apposé sur le siège
de sécurité enfant indique la
présence d'un système de
fixation inférieur.
Installation du siège de sécurité enfant au moyen de la ceinture de
sécurité (ceinture à verrouillage pour siège de sécurité enfant)
■Siège de sécurité jeune enfant/modulable  type dos à la
route
Posez le siège enfant sur le
siège arrière, dos à la route.
Canada uniquement
2 ÉTAPE
1 ÉTAPE

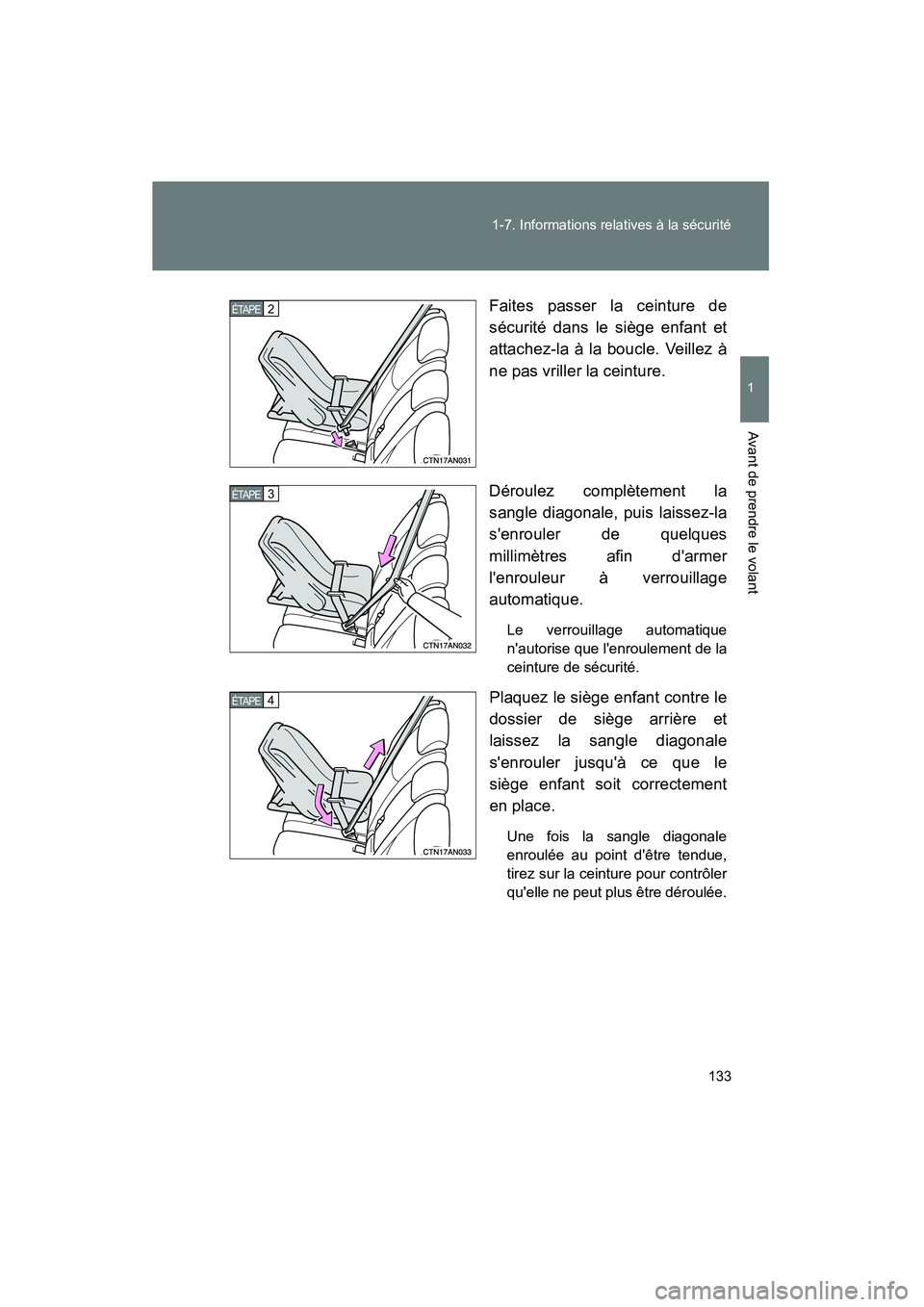

133
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D_(L/O_0808)
Faites passer la ceinture de
sécurité dans le siège enfant et
attachez-la à la boucle. Veillez à
ne pas vriller la ceinture.
Déroulez complètement la
sangle diagonale, puis laissez-la
s'enrouler de quelques
millimètres afin d'armer
l'enrouleur à verrouillage
automatique.
Le verrouillage automatique
n'autorise que l'enroulement de la
ceinture de sécurité.
Plaquez le siège enfant contre le
dossier de siège arrière et
laissez la sangle diagonale
s'enrouler jusqu'à ce que le
siège enfant soit correctement
en place.
Une fois la sangle diagonale
enroulée au point d'être tendue,
tirez sur la ceinture pour contrôler
qu'elle ne peut plus être déroulée.
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE

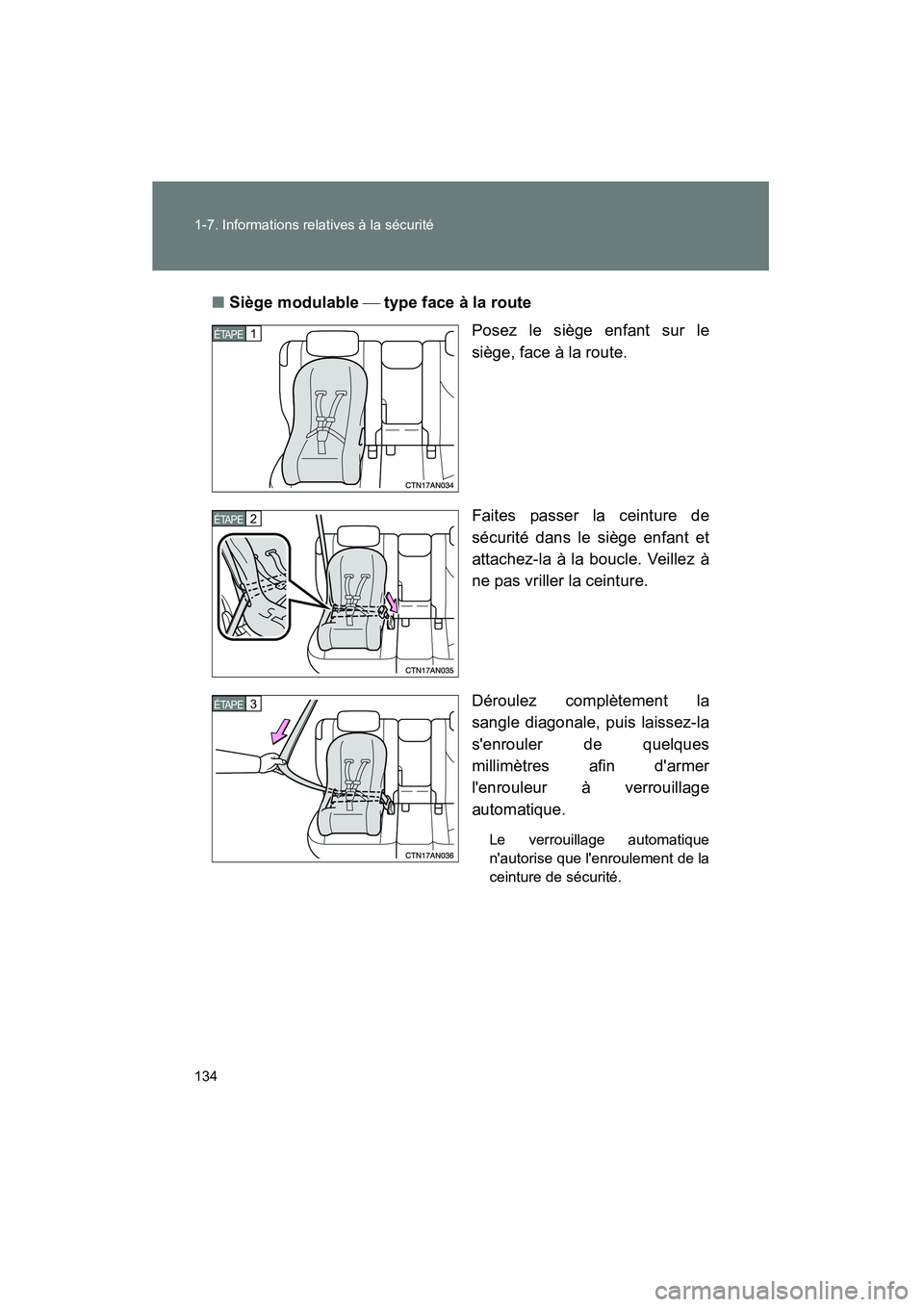

134 1-7. Informations relatives à la sécurité
Rav4_D_(L/O_0808)■
Siège modulable  type face à la route
Posez le siège enfant sur le
siège, face à la route.
Faites passer la ceinture de
sécurité dans le siège enfant et
attachez-la à la boucle. Veillez à
ne pas vriller la ceinture.
Déroulez complètement la
sangle diagonale, puis laissez-la
s'enrouler de quelques
millimètres afin d'armer
l'enrouleur à verrouillage
automatique.
Le verrouillage automatique
n'autorise que l'enroulement de la
ceinture de sécurité.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

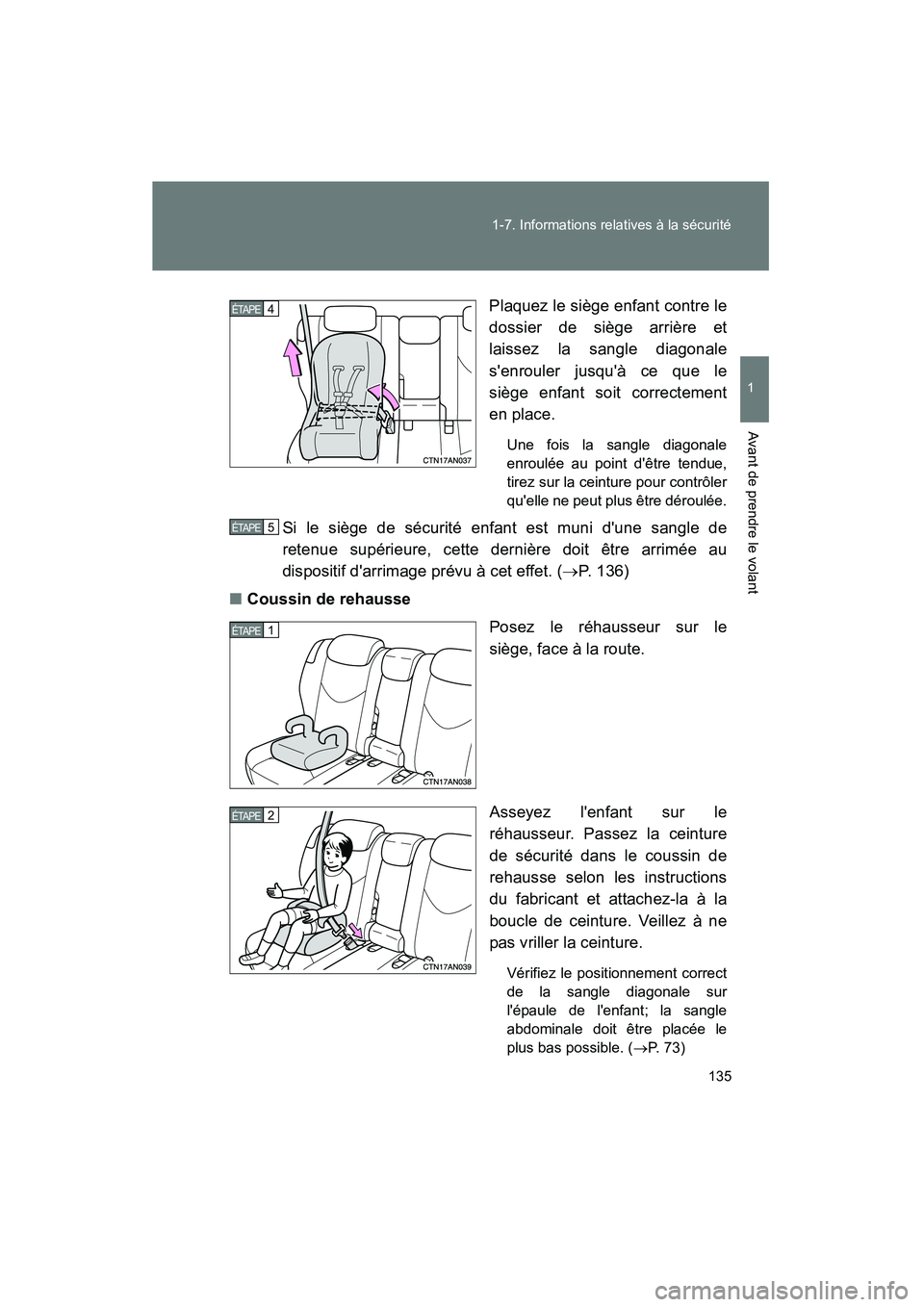

135
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D_(L/O_0808)
Plaquez le siège enfant contre le
dossier de siège arrière et
laissez la sangle diagonale
s'enrouler jusqu'à ce que le
siège enfant soit correctement
en place.
Une fois la sangle diagonale
enroulée au point d'être tendue,
tirez sur la ceinture pour contrôler
qu'elle ne peut plus être déroulée.
Si le siège de sécurité enfant est muni d'une sangle de
retenue supérieure, cette dernière doit être arrimée au
dispositif d'arrimage prévu à cet effet. (
→P. 136)
■ Coussin de rehausse
Posez le réhausseur sur le
siège, face à la route.
Asseyez l'enfant sur le
réhausseur. Passez la ceinture
de sécurité dans le coussin de
rehausse selon les instructions
du fabricant et attachez-la à la
boucle de ceinture. Veillez à ne
pas vriller la ceinture.
Vérifiez le positionnement correct
de la sangle diagonale sur
l'épaule de l'enfant; la sangle
abdominale doit être placée le
plus bas possible. (→P. 73)
4 ÉTAPE
5 ÉTAPE
1 ÉTAPE
2 ÉTAPE

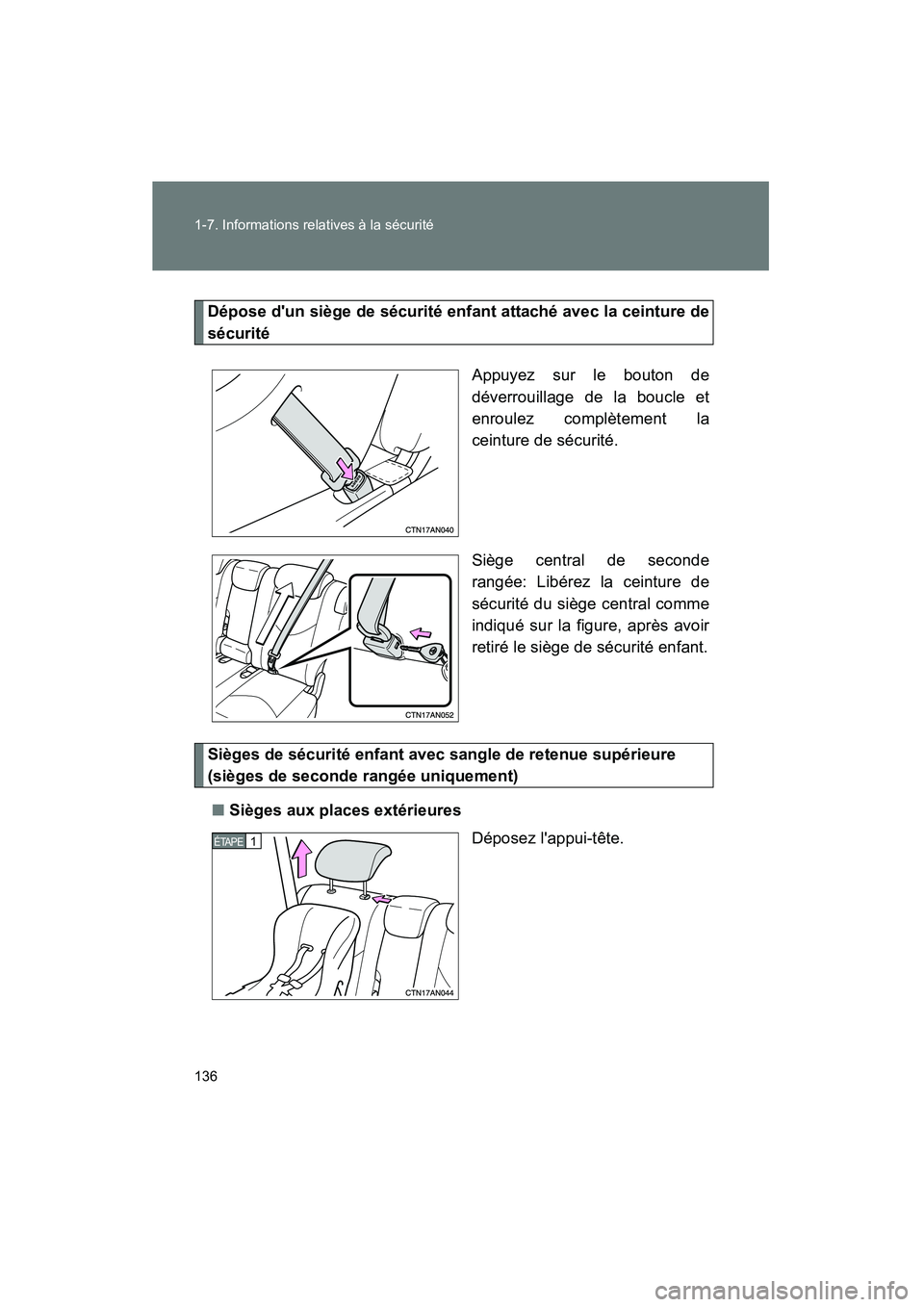

136 1-7. Informations relatives à la sécurité
Rav4_D_(L/O_0808)
Dépose d'un siège de sécurité enfant attaché avec la ceinture de
sécuritéAppuyez sur le bouton de
déverrouillage de la boucle et
enroulez complètement la
ceinture de sécurité.
Siège central de seconde
rangée: Libérez la ceinture de
sécurité du siège central comme
indiqué sur la figure, après avoir
retiré le siège de sécurité enfant.
Sièges de sécurité enfant avec sangle de retenue supérieure
(sièges de seconde rangée uniquement)■ Sièges aux places extérieures
Déposez l'appui-tête.
1 ÉTAPE

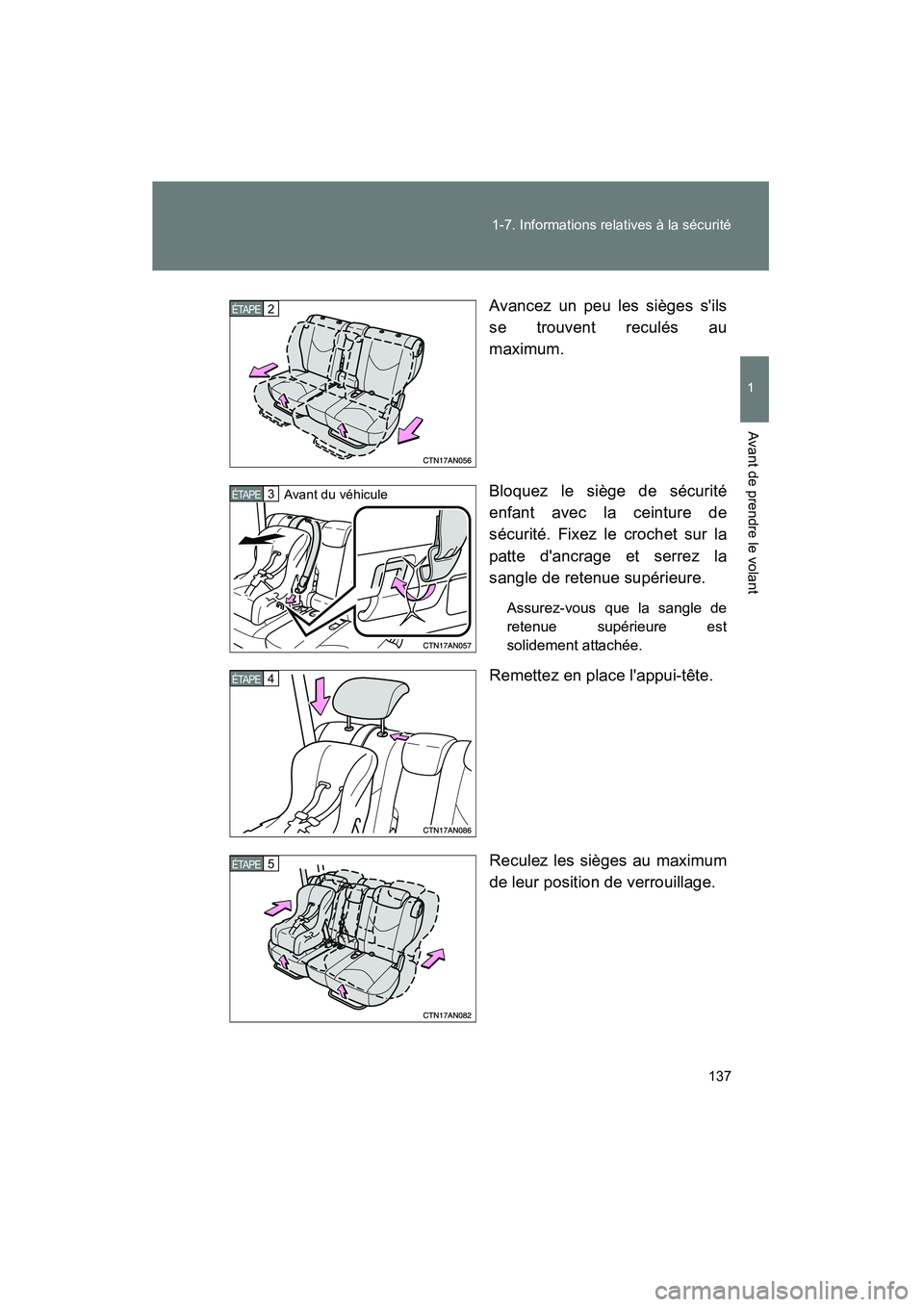

137
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D_(L/O_0808)
Avancez un peu les sièges s'ils
se trouvent reculés au
maximum.
Bloquez le siège de sécurité
enfant avec la ceinture de
sécurité. Fixez le crochet sur la
patte d'ancrage et serrez la
sangle de retenue supérieure.
Assurez-vous que la sangle de
retenue supérieure est
solidement attachée.
Remettez en place l'appui-tête.
Reculez les sièges au maximum
de leur position de verrouillage.
2 ÉTAPE
3 ÉTAPE Avant du véhicule
4 ÉTAPE
5 ÉTAPE

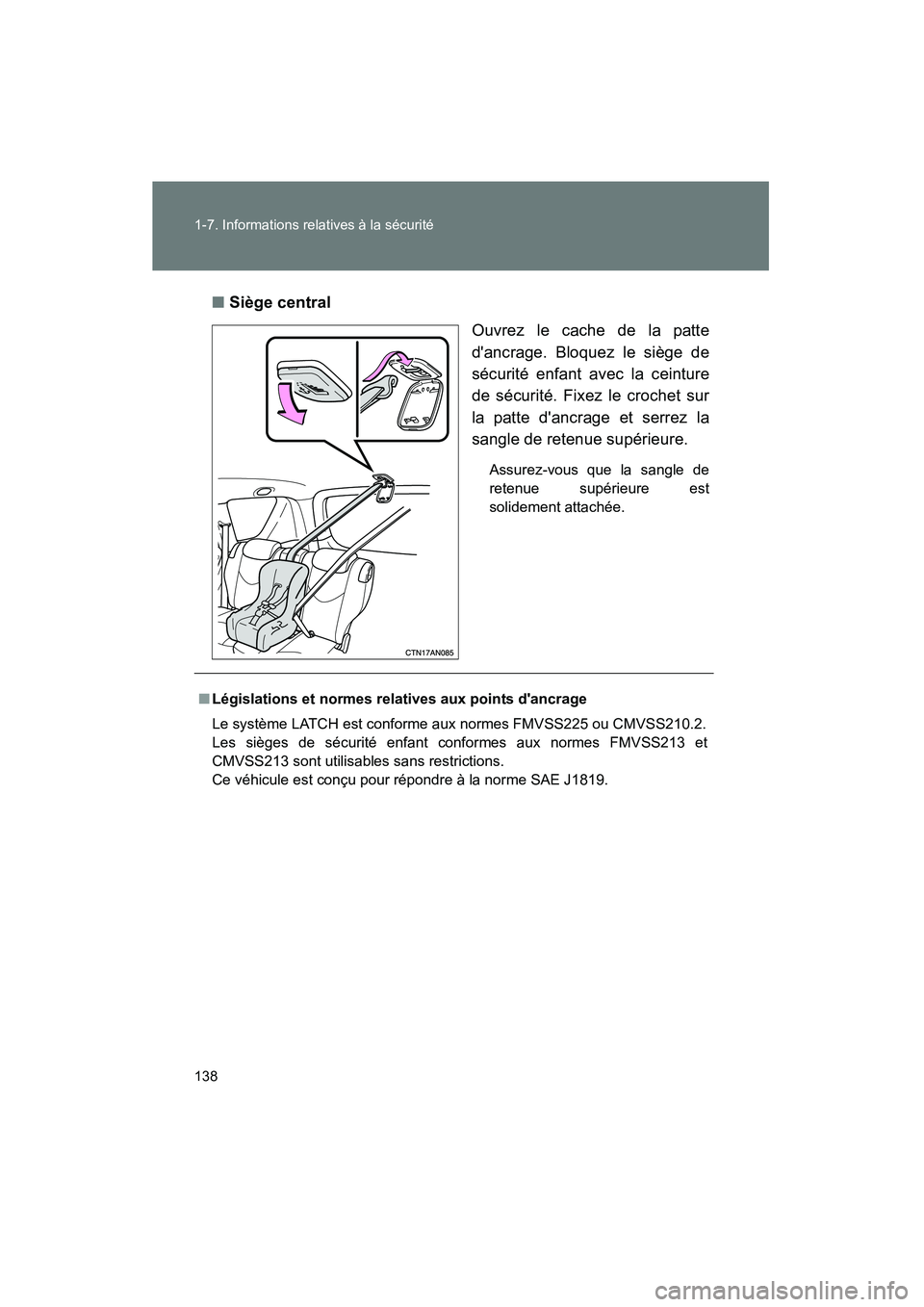

138 1-7. Informations relatives à la sécurité
Rav4_D_(L/O_0808)■
Siège central
Ouvrez le cache de la patte
d'ancrage. Bloquez le siège de
sécurité enfant avec la ceinture
de sécurité. Fixez le crochet sur
la patte d'ancrage et serrez la
sangle de retenue supérieure.
Assurez-vous que la sangle de
retenue supérieure est
solidement attachée.
■Législations et normes relatives aux points d'ancrage
Le système LATCH est conforme aux normes FMVSS225 ou CMVSS210.2.
Les sièges de sécurité enfant conformes aux normes FMVSS213 et
CMVSS213 sont utilisables sans restrictions.
Ce véhicule est conçu pour répondre à la norme SAE J1819.
