TOYOTA RAV4 2009 Manuel du propriétaire (in French)

99
1-6. Système antivol
1
Avant de prendre le volant
Rav4_D_(L/O_0808)
■

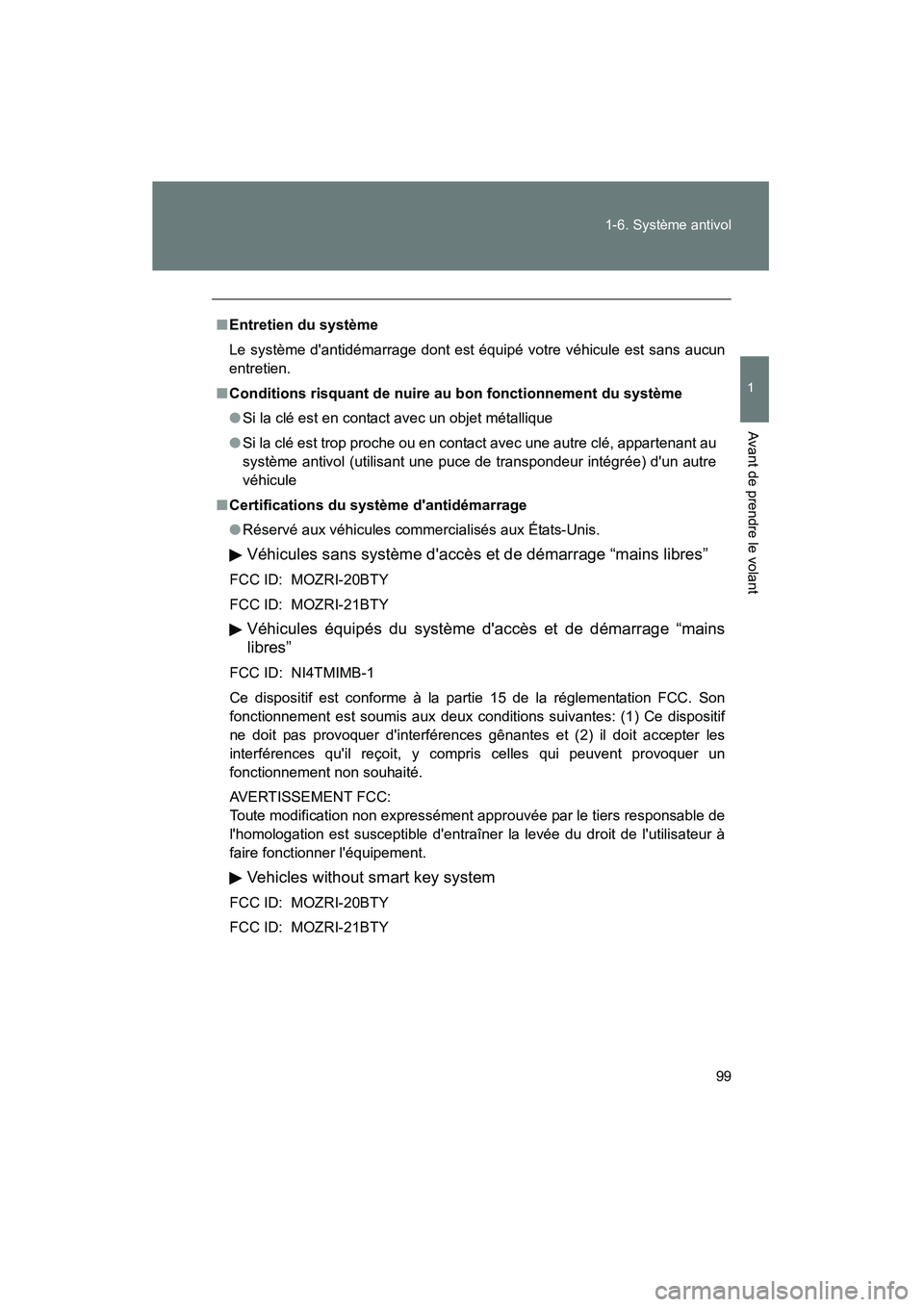

Entretien du système
Le système d'antidémarrage dont est équipé votre véhicule est sans aucun
entretien.
■ Conditions risquant de nuire au bon fonctionnement du système
● Si la clé est en contact avec un objet métallique
● Si la clé est trop proche ou en contact avec une autre clé, appartenant au
système antivol (utilisant une puce de transpondeur intégrée) d'un autre
véhicule
■ Certifications du système d'antidémarrage
● Réservé aux véhicules commercialisés aux États-Unis.
Véhicules sans système d'accès et de démarrage “mains libres”
FCC ID: MOZRI-20BTY
FCC ID: MOZRI-21BTY
Véhicules équipés du système d'accès et de démarrage “mains
libres”
FCC ID: NI4TMIMB-1
Ce dispositif est conforme à la partie 15 de la réglementation FCC. Son
fonctionnement est soumis aux deux conditions suivantes: (1) Ce dispositif
ne doit pas provoquer d'interférences gênantes et (2) il doit accepter les
interférences qu'il reçoit, y compris celles qui peuvent provoquer un
fonctionnement non souhaité.
AVERTISSEMENT FCC:
Toute modification non expressément approuvée par le tiers responsable de
l'homologation est susceptible d'entraîner la levée du droit de l'utilisateur à
faire fonctionner l'équipement.
Vehicles without smart key system
FCC ID: MOZRI-20BTY
FCC ID: MOZRI-21BTY

100 1-6. Système antivol

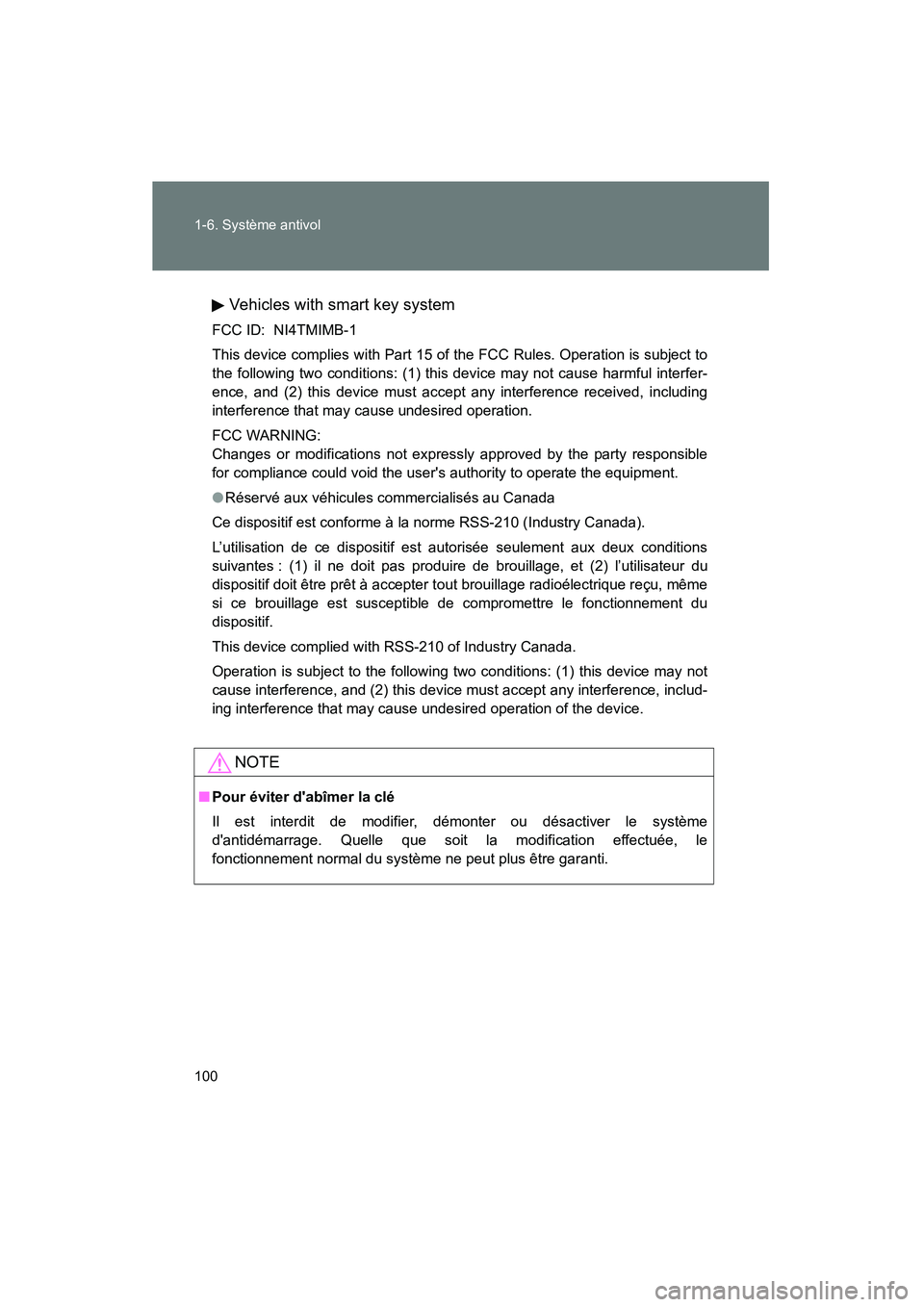

Rav4_D_(L/O_0808)Vehicles with smart key system
FCC ID: NI4TMIMB-1
This device complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions: (1) this device may not cause harmful interfer-
ence, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
FCC WARNING:
Changes or modifications not expressly approved by the party responsible
for compliance could void the user's authority to operate the equipment.
●
Réservé aux véhicules commercialisés au Canada
Ce dispositif est conforme à la norme RSS-210 (Industry Canada).
L’utilisation de ce dispositif est autorisée seulement aux deux conditions
suivantes : (1) il ne doit pas produire de brouillage, et (2) l’utilisateur du
dispositif doit être prêt à accepter tout brouillage radioélectrique reçu, même
si ce brouillage est susceptible de compromettre le fonctionnement du
dispositif.
This device complied with RSS-210 of Industry Canada.
Operation is subject to the following two conditions: (1) this device may not
cause interference, and (2) this device must accept any interference, includ-
ing interference that may cause undesired operation of the device.
NOTE
■ Pour éviter d'abîmer la clé
Il est interdit de modifier, démonter ou désactiver le système
d'antidémarrage. Quelle que soit la modification effectuée, le
fonctionnement normal du système ne peut plus être garanti.

101
1
1-6. Système antivol
Avant de prendre le volant
Rav4_D_(L/O_0808)

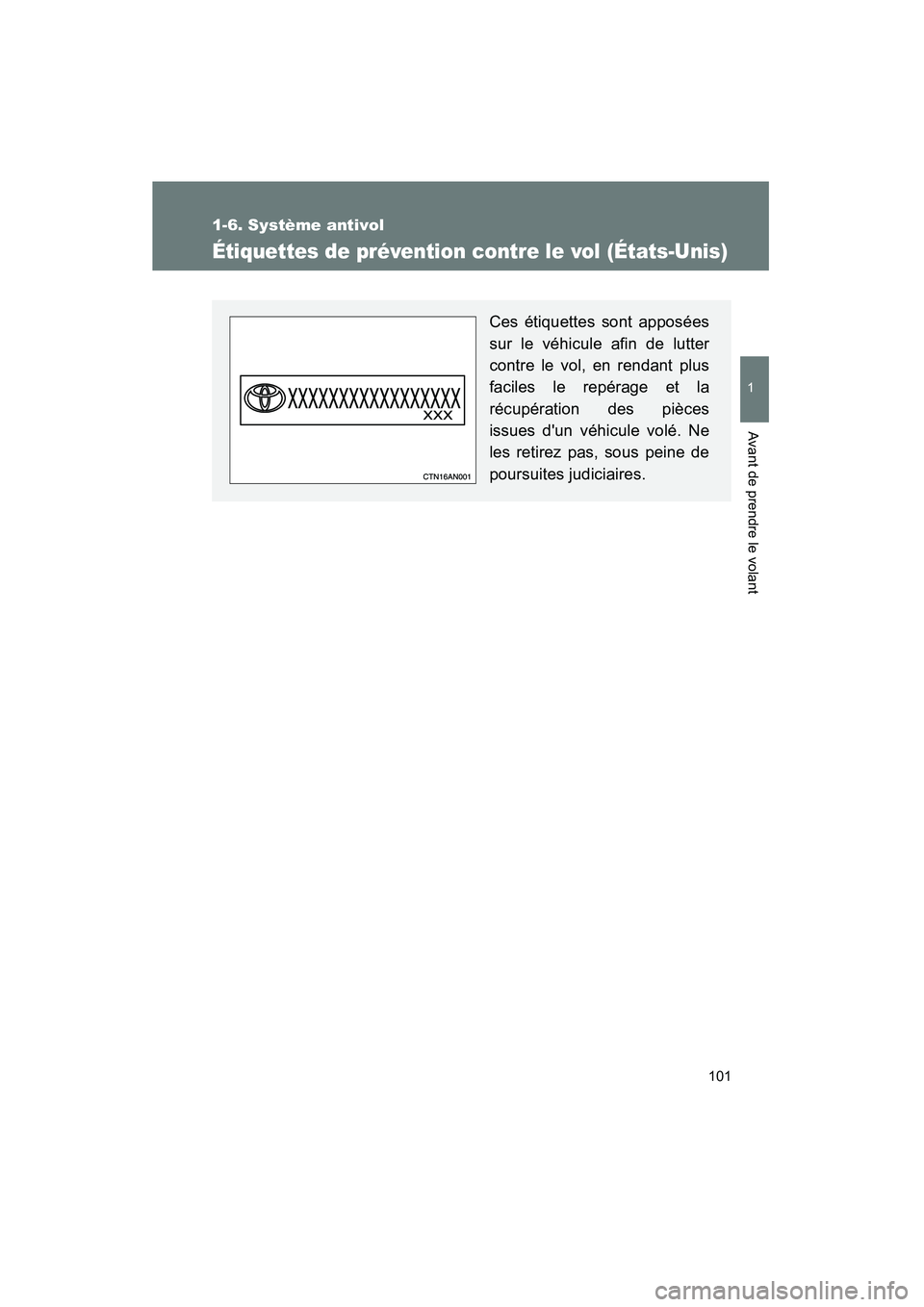

Étiquettes de prévention contre le vol (États-Unis)
Ces étiquettes sont apposées
sur le véhicule afin de lutter
contre le vol, en rendant plus
faciles le repérage et la
récupération des pièces
issues d'un véhicule volé. Ne
les retirez pas, sous peine de
poursuites judiciaires.

102
Rav4_D_(L/O_0808)
1-7. Informations relatives à la sécurité

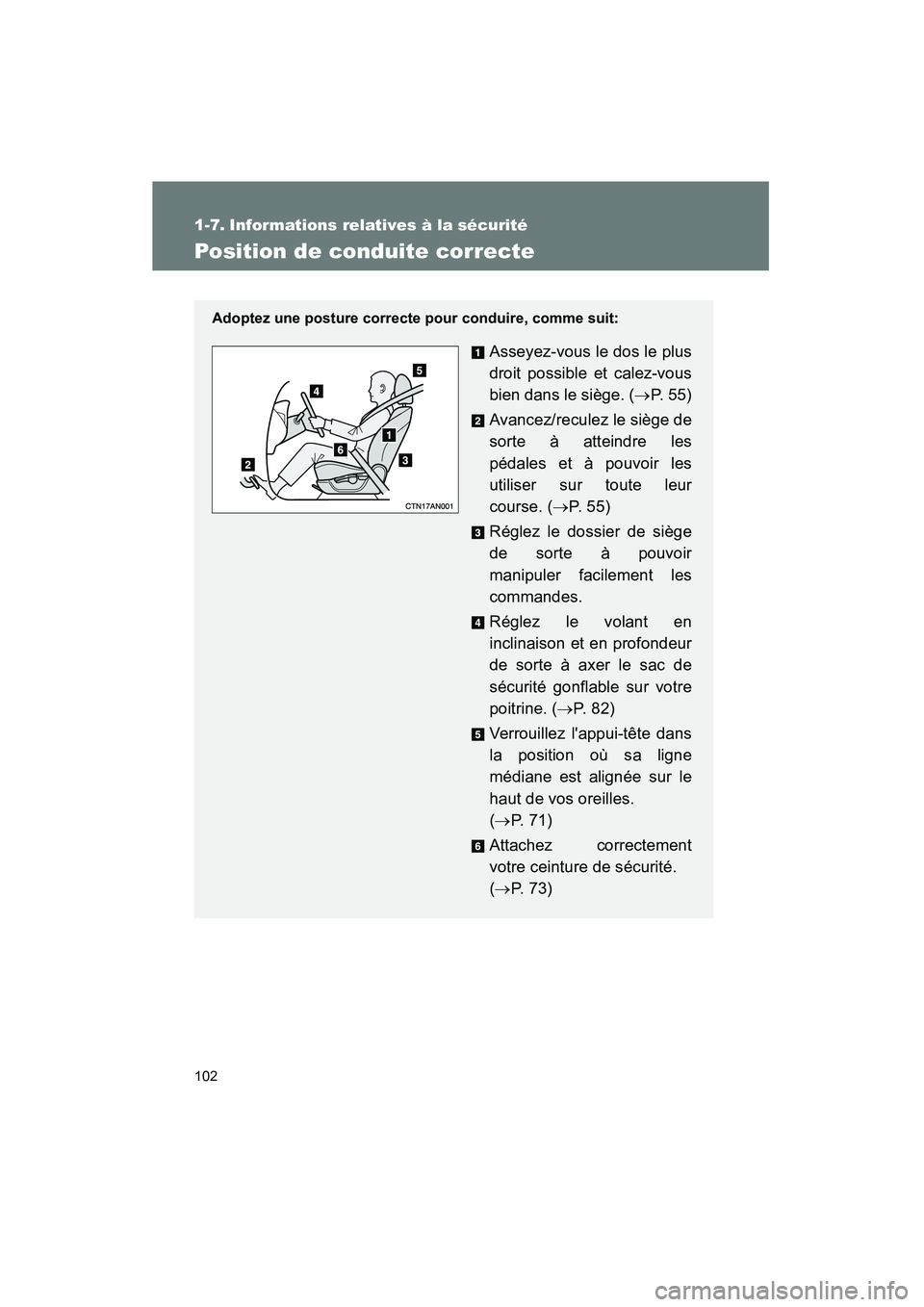

Position de conduite correcte
Adoptez une posture correcte pour conduire, comme suit:
Asseyez-vous le dos le plus
droit possible et calez-vous
bien dans le siège. (→P. 5 5 )
Avancez/reculez le siège de
sorte à atteindre les
pédales et à pouvoir les
utiliser sur toute leur
course. ( →P. 5 5 )
Réglez le dossier de siège
de sorte à pouvoir
manipuler facilement les
commandes.
Réglez le volant en
inclinaison et en profondeur
de sorte à axer le sac de
sécurité gonflable sur votre
poitrine. ( →P. 8 2 )
Verrouillez l'appui-tête dans
la position où sa ligne
médiane est alignée sur le
haut de vos oreilles.
(→ P. 7 1 )
Attachez correctement
votre ceinture de sécurité.
(→ P. 7 3 )

103
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D_(L/O_0808)
AT T E N T I O N
■
Pendant la marche du véhicule
● Ne réglez pas la position du siège conducteur en conduisant.
Le conducteur risquerait alors de perdre le contrôle du véhicule.
● Ne placez aucun coussin dorsal sur le dossier de siège conducteur ou
passager.
Le coussin pourrait gêner la posture correcte et réduire l'efficacité de la
ceinture de sécurité et de l'appui-tête, augmentant ainsi le risque pour le
conducteur ou le passager d'être blessé grièvement, voir tué.
● Ne disposez aucun objet sous les sièges avant.
Tout objet placé sous les sièges avant risque de se coincer dans les
glissières de sièges et d'empêcher le siège de se verrouiller. Un accident
pourrait s'ensuivre. Cela peut aussi occasionner des dommages au
mécanisme de réglage.
■ Réglage de la position du siège
● Prenez soin de ne blesser aucun autre passager en réglant la position du
siège.
● Ne passez pas les mains sous le siège ou dans les mécanismes pour ne
pas vous faire blesser.
Vous pourriez vous coincer les doigts ou les mains dans le mécanisme du
siège.

104
1-7. Informations relatives à la sécurité
Rav4_D_(L/O_0808)

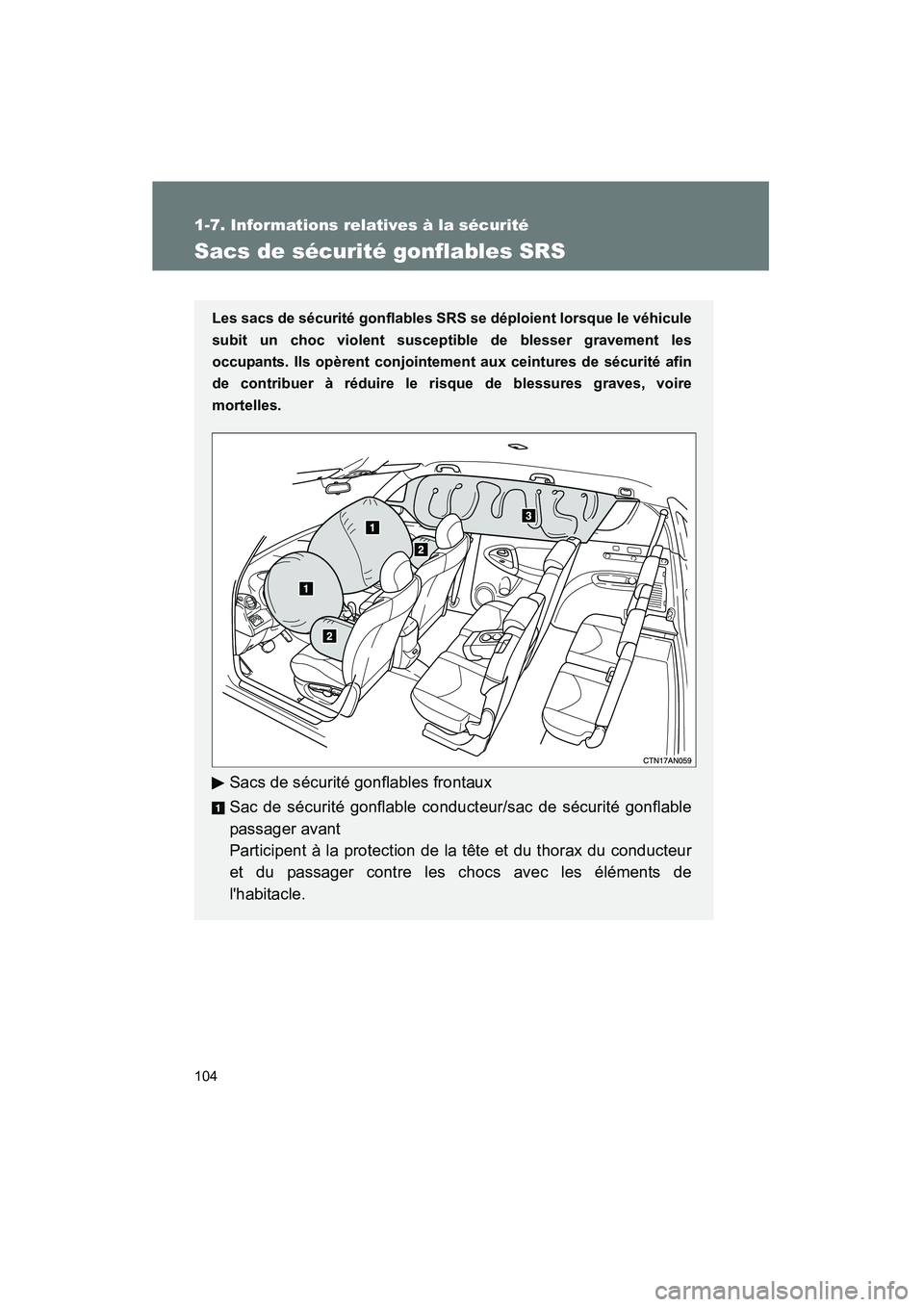

Sacs de sécurité gonflables SRS
Les sacs de sécurité gonflables SRS se déploient lorsque le véhicule
subit un choc violent susceptible de blesser gravement les
occupants. Ils opèrent conjointement aux ceintures de sécurité afin
de contribuer à réduire le risque de blessures graves, voire
mortelles.
Sacs de sécurité gonflables frontaux
Sac de sécurité gonflable conducteur/sac de sécurité gonflable
passager avant
Participent à la protection de la tête et du thorax du conducteur
et du passager contre les chocs avec les éléments de
l'habitacle.

105
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D_(L/O_0808)

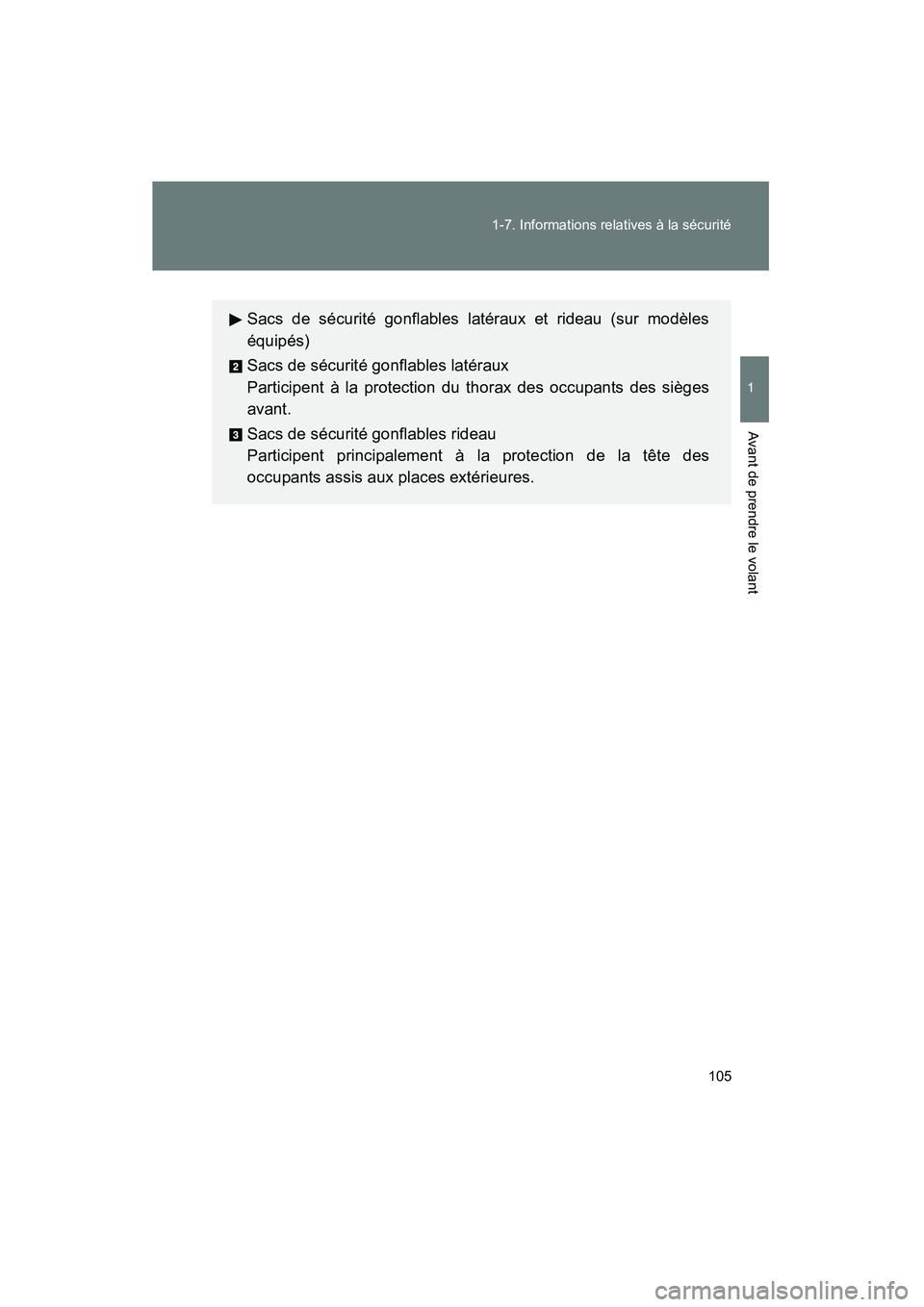

Sacs de sécurité gonflables latéraux et rideau (sur modèles
équipés)
Sacs de sécurité gonflables latéraux
Participent à la protection du thorax des occupants des sièges
avant.
Sacs de sécurité gonflables rideau
Participent principalement à la protection de la tête des
occupants assis aux places extérieures.

106 1-7. Informations relatives à la sécurité
Rav4_D_(L/O_0808)
Composition du système de sacs de sécurité gonflablesSacs de sécurité gonflables
rideau (sur modèles
équipés)
Sacs de sécurité gonflables
latéraux (sur modèles
équipés)
Sac de sécurité gonflable
passager avant
Capteurs de sacs de
sécurité gonflables latéraux
et rideau (sur modèles
équipés)
Capteurs de sacs de
sécurité gonflables frontaux
Contacteur de boucle de
ceinture de sécurité
passager avant
Capteurs de sacs de
sécurité gonflables rideau
(sur modèles équipés) Témoins “AIR BAG ON” et
“AIR BAG OFF”
Voyant SRS
Sac de sécurité gonflable
conducteur
Capteur de la position du
siège conducteur
Contacteur de boucle de
ceinture de sécurité
conducteur
Boîtier électronique de sacs
de sécurité gonflables
Système de classification
de l'occupant du siège
passager avant (ECU et
capteurs)

107
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D_(L/O_0808)

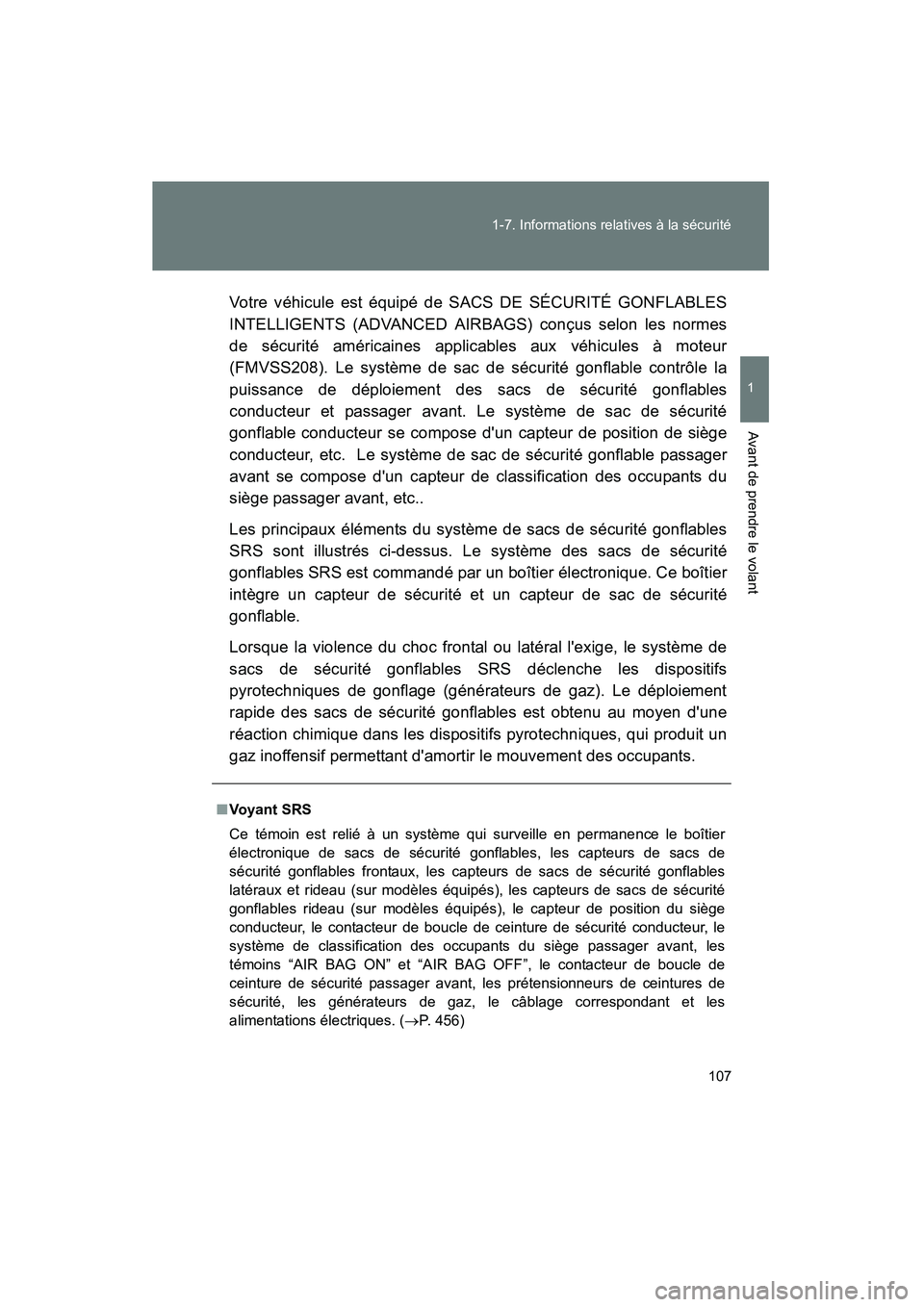

Votre véhicule est équipé de SACS DE SÉCURITÉ GONFLABLES
INTELLIGENTS (ADVANCED AIRBAGS) conçus selon les normes
de sécurité américaines applicables aux véhicules à moteur
(FMVSS208). Le système de sac de sécurité gonflable contrôle la
puissance de déploiement des sacs de sécurité gonflables
conducteur et passager avant. Le système de sac de sécurité
gonflable conducteur se compose d'un capteur de position de siège
conducteur, etc. Le système de sac de sécurité gonflable passager
avant se compose d'un capteur de classification des occupants du
siège passager avant, etc..
Les principaux éléments du système de sacs de sécurité gonflables
SRS sont illustrés ci-dessus. Le système des sacs de sécurité
gonflables SRS est commandé par un boîtier électronique. Ce boîtier
intègre un capteur de sécurité et un capteur de sac de sécurité
gonflable.
Lorsque la violence du choc frontal ou latéral l'exige, le système de
sacs de sécurité gonflables SRS déclenche les dispositifs
pyrotechniques de gonflage (générateurs de gaz). Le déploiement
rapide des sacs de sécurité gonflables est obtenu au moyen d'une
réaction chimique dans les dispositifs pyrotechniques, qui produit un
gaz inoffensif permettant d'amortir le mouvement des occupants.
■
Voyant SRS
Ce témoin est relié à un système qui surveille en permanence le boîtier
électronique de sacs de sécurité gonflables, les capteurs de sacs de
sécurité gonflables frontaux, les capteurs de sacs de sécurité gonflables
latéraux et rideau (sur modèles équipés), les capteurs de sacs de sécurité
gonflables rideau (sur modèles équipés), le capteur de position du siège
conducteur, le contacteur de boucle de ceinture de sécurité conducteur, le
système de classification des occupants du siège passager avant, les
témoins “AIR BAG ON” et “AIR BAG OFF”, le contacteur de boucle de
ceinture de sécurité passager avant, les prétensionneurs de ceintures de
sécurité, les générateurs de gaz, le câblage correspondant et les
alimentations électriques. (→ P. 456)

108 1-7. Informations relatives à la sécurité
Rav4_D_(L/O_0808)

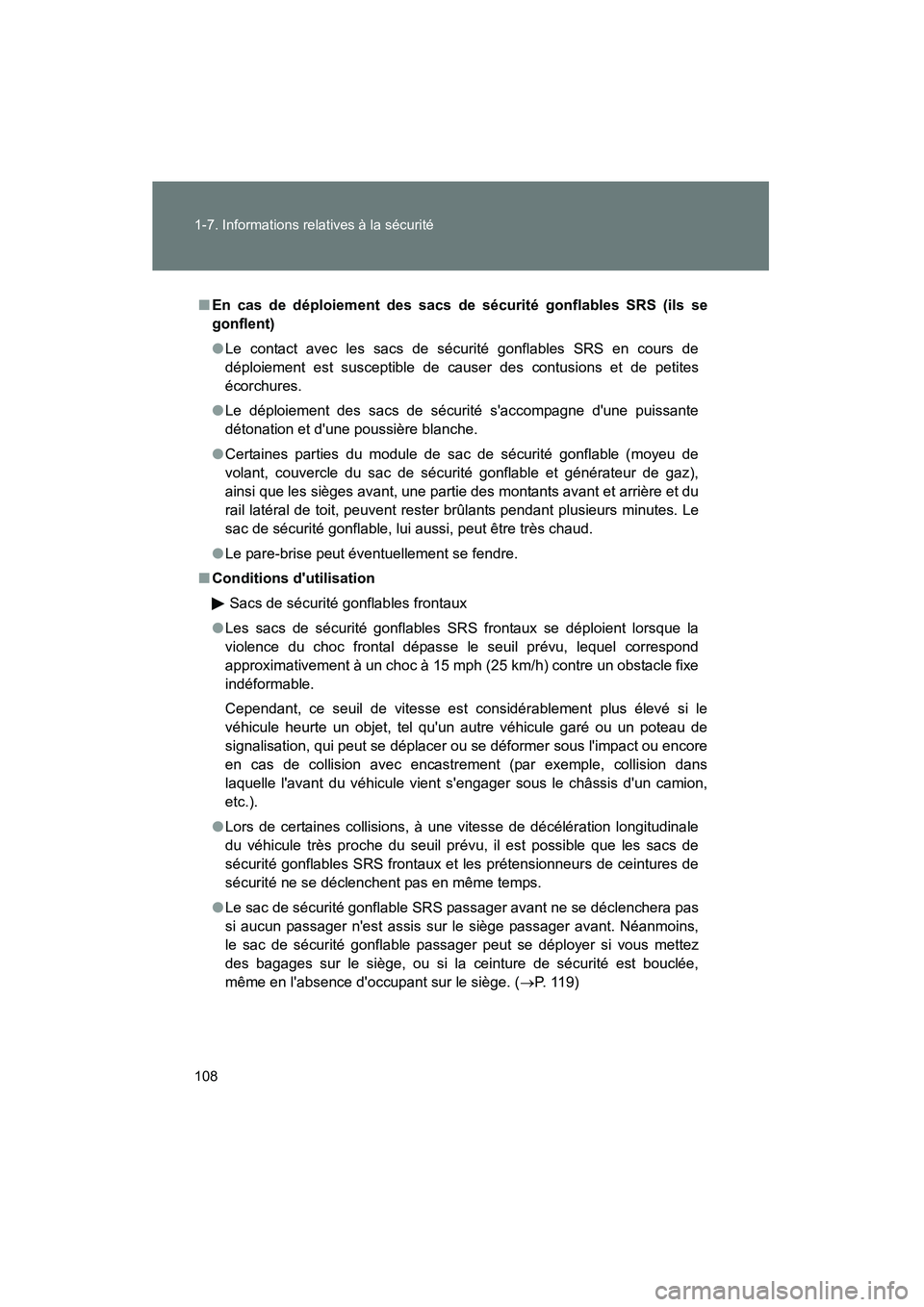

■En cas de déploiement des sacs de sécurité gonflables SRS (ils se
gonflent)
●Le contact avec les sacs de sécurité gonflables SRS en cours de
déploiement est susceptible de causer des contusions et de petites
écorchures.
● Le déploiement des sacs de sécurité s'accompagne d'une puissante
détonation et d'une poussière blanche.
● Certaines parties du module de sac de sécurité gonflable (moyeu de
volant, couvercle du sac de sécurité gonflable et générateur de gaz),
ainsi que les sièges avant, une partie des montants avant et arrière et du
rail latéral de toit, peuvent rester brûlants pendant plusieurs minutes. Le
sac de sécurité gonflable, lui aussi, peut être très chaud.
● Le pare-brise peut éventuellement se fendre.
■ Conditions d'utilisation
Sacs de sécurité gonflables frontaux
● Les sacs de sécurité gonflables SRS frontaux se déploient lorsque la
violence du choc frontal dépasse le seuil prévu, lequel correspond
approximativement à un choc à 15 mph (25 km/h) contre un obstacle fixe
indéformable.
Cependant, ce seuil de vitesse est considérablement plus élevé si le
véhicule heurte un objet, tel qu'un autre véhicule garé ou un poteau de
signalisation, qui peut se déplacer ou se déformer sous l'impact ou encore
en cas de collision avec encastrement (par exemple, collision dans
laquelle l'avant du véhicule vient s'engager sous le châssis d'un camion,
etc.).
● Lors de certaines collisions, à une vitesse de décélération longitudinale
du véhicule très proche du seuil prévu, il est possible que les sacs de
sécurité gonflables SRS frontaux et les prétensionneurs de ceintures de
sécurité ne se déclenchent pas en même temps.
● Le sac de sécurité gonflable SRS passager avant ne se déclenchera pas
si aucun passager n'est assis sur le siège passager avant. Néanmoins,
le sac de sécurité gonflable passager peut se déployer si vous mettez
des bagages sur le siège, ou si la ceinture de sécurité est bouclée,
même en l'absence d'occupant sur le siège. ( →P. 119)
