TOYOTA RAV4 2009 Manuel du propriétaire (in French)

379
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)

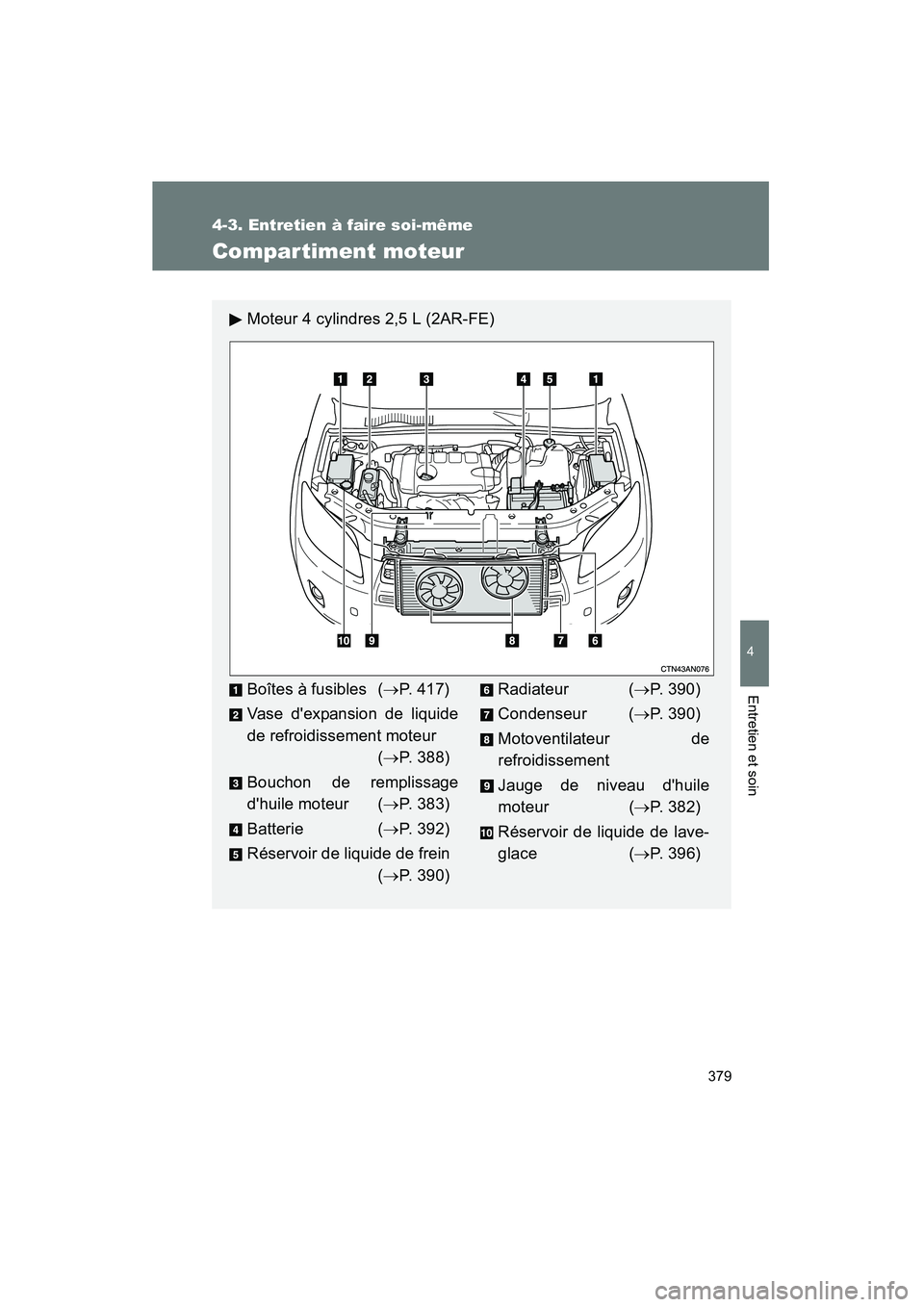

Compartiment moteur
Moteur 4 cylindres 2,5 L (2AR-FE)
Boîtes à fusibles (→P. 417)
Vase d'expansion de liquide
de refroidissement moteur (→ P. 388)
Bouchon de remplissage
d'huile moteur ( →P. 383)
Batterie ( →P. 392)
Réservoir de liquide de frein (→ P. 390)Radiateur ( →P. 390)
Condenseur ( →P. 390)
Motoventilateur de
refroidissement
Jauge de niveau d'huile
moteur ( →P. 382)
Réservoir de liquide de lave-
glace ( →P. 396)

380 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)

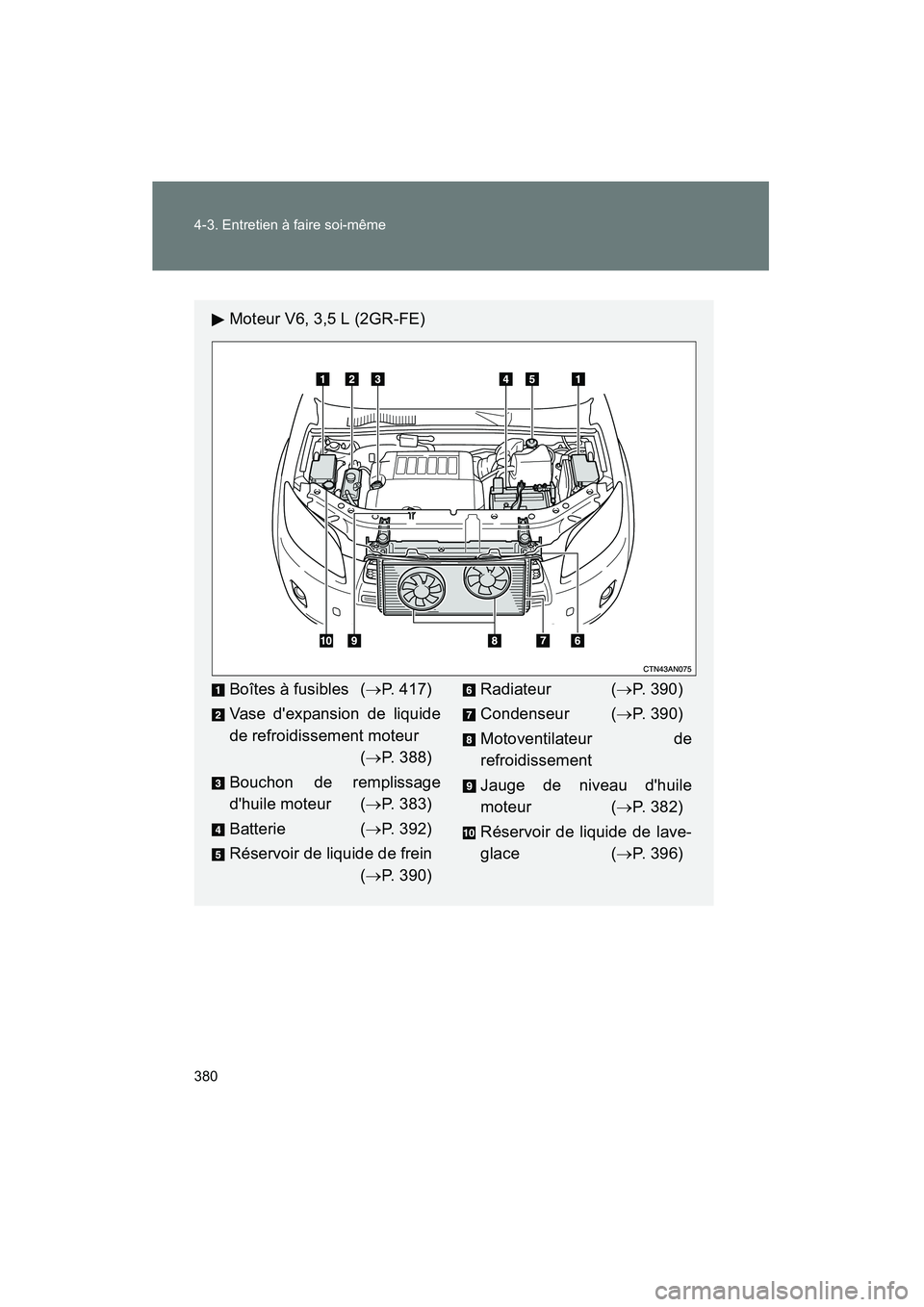

Moteur V6, 3,5 L (2GR-FE)
Boîtes à fusibles (→P. 417)
Vase d'expansion de liquide
de refroidissement moteur (→P. 388)
Bouchon de remplissage
d'huile moteur ( →P. 383)
Batterie ( →P. 392)
Réservoir de liquide de frein (→P. 390)Radiateur ( →P. 390)
Condenseur ( →P. 390)
Motoventilateur de
refroidissement
Jauge de niveau d'huile
moteur ( →P. 382)
Réservoir de liquide de lave-
glace ( →P. 396)

381
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)

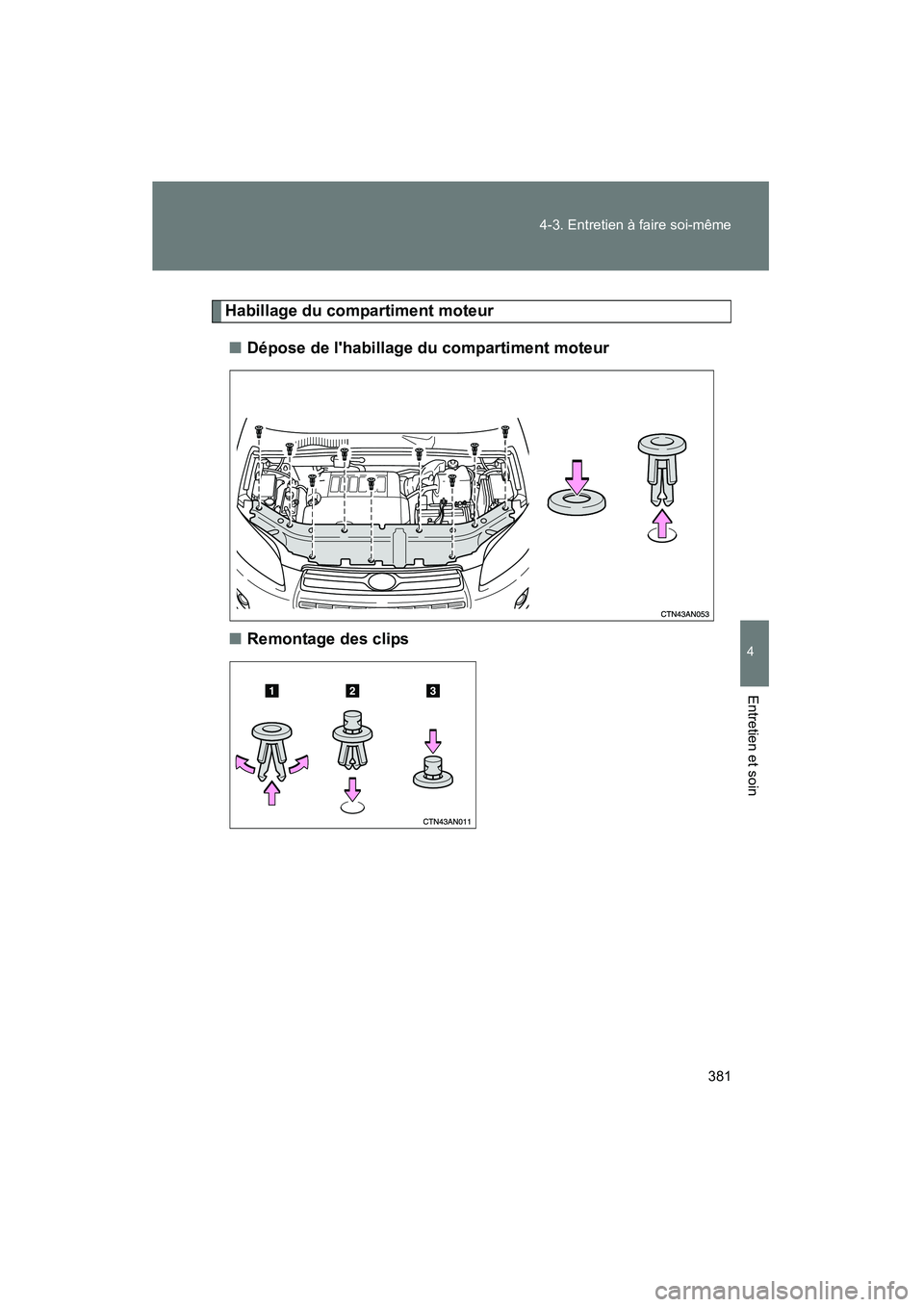

Habillage du compartiment moteur
■ Dépose de l'habillage du compartiment moteur
■ Remontage des clips

382 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)

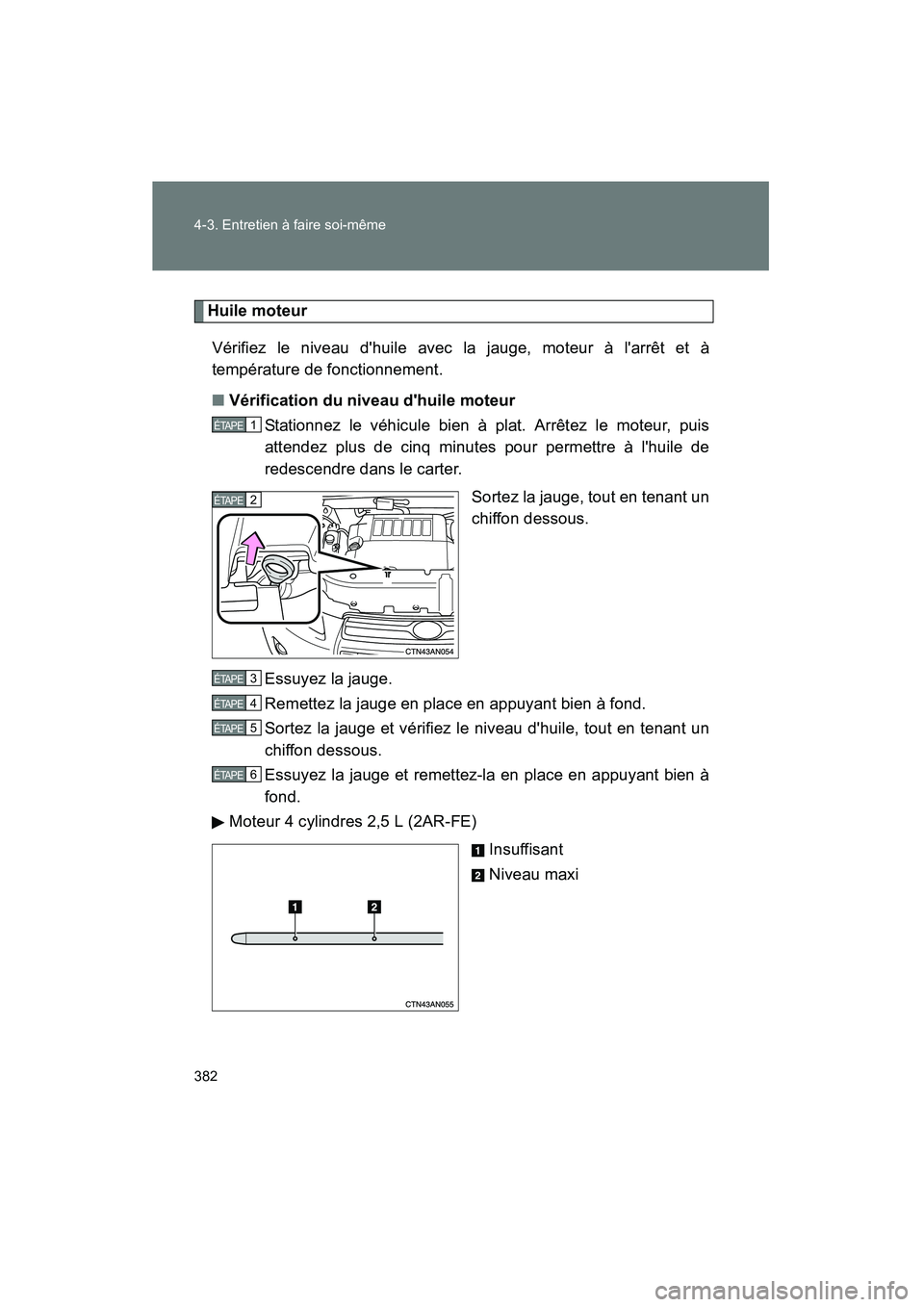

Huile moteurVérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à
température de fonctionnement.
■ Vérification du niveau d'huile moteur
Stationnez le véhicule bien à plat. Arrêtez le moteur, puis
attendez plus de cinq minutes pour permettre à l'huile de
redescendre dans le carter.
Sortez la jauge, tout en tenant un
chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le niveau d'huile, tout en tenant un
chiffon dessous.
Essuyez la jauge et remettez-la en place en appuyant bien à
fond.
Moteur 4 cylindres 2,5 L (2AR-FE)
Insuffisant
Niveau maxi
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE

383
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)

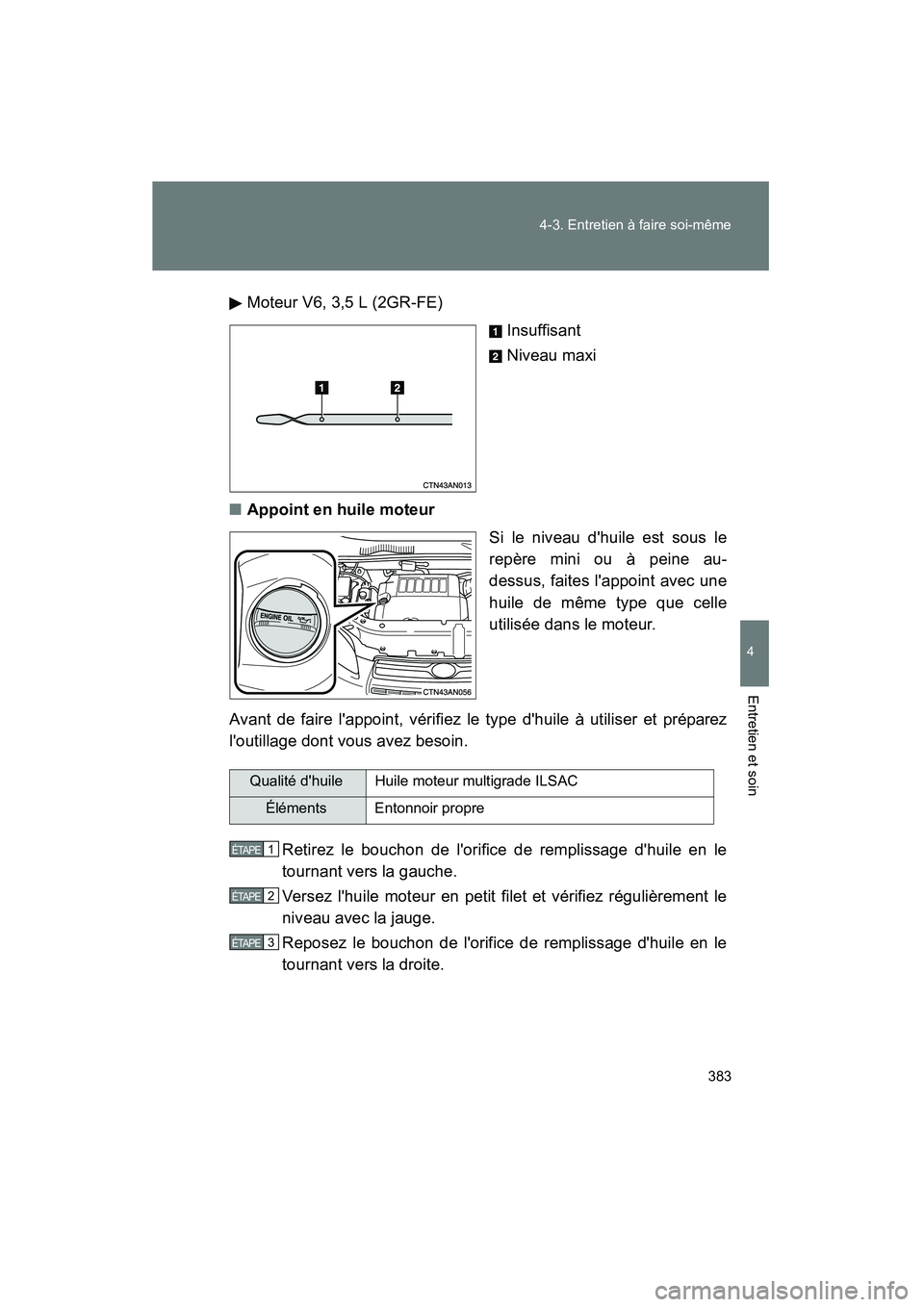

Moteur V6, 3,5 L (2GR-FE)
Insuffisant
Niveau maxi
■ Appoint en huile moteur
Si le niveau d'huile est sous le
repère mini ou à peine au-
dessus, faites l'appoint avec une
huile de même type que celle
utilisée dans le moteur.
Avant de faire l'appoint, vérifiez le type d'huile à utiliser et préparez
l'outillage dont vous avez besoin.
Retirez le bouchon de l'orifice de remplissage d'huile en le
tournant vers la gauche.
Versez l'huile moteur en petit filet et vérifiez régulièrement le
niveau avec la jauge.
Reposez le bouchon de l'orifice de remplissage d'huile en le
tournant vers la droite.
Qualité d'huile Huile mo teur multigrade ILSAC
Éléments Entonnoir propre
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

384 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)

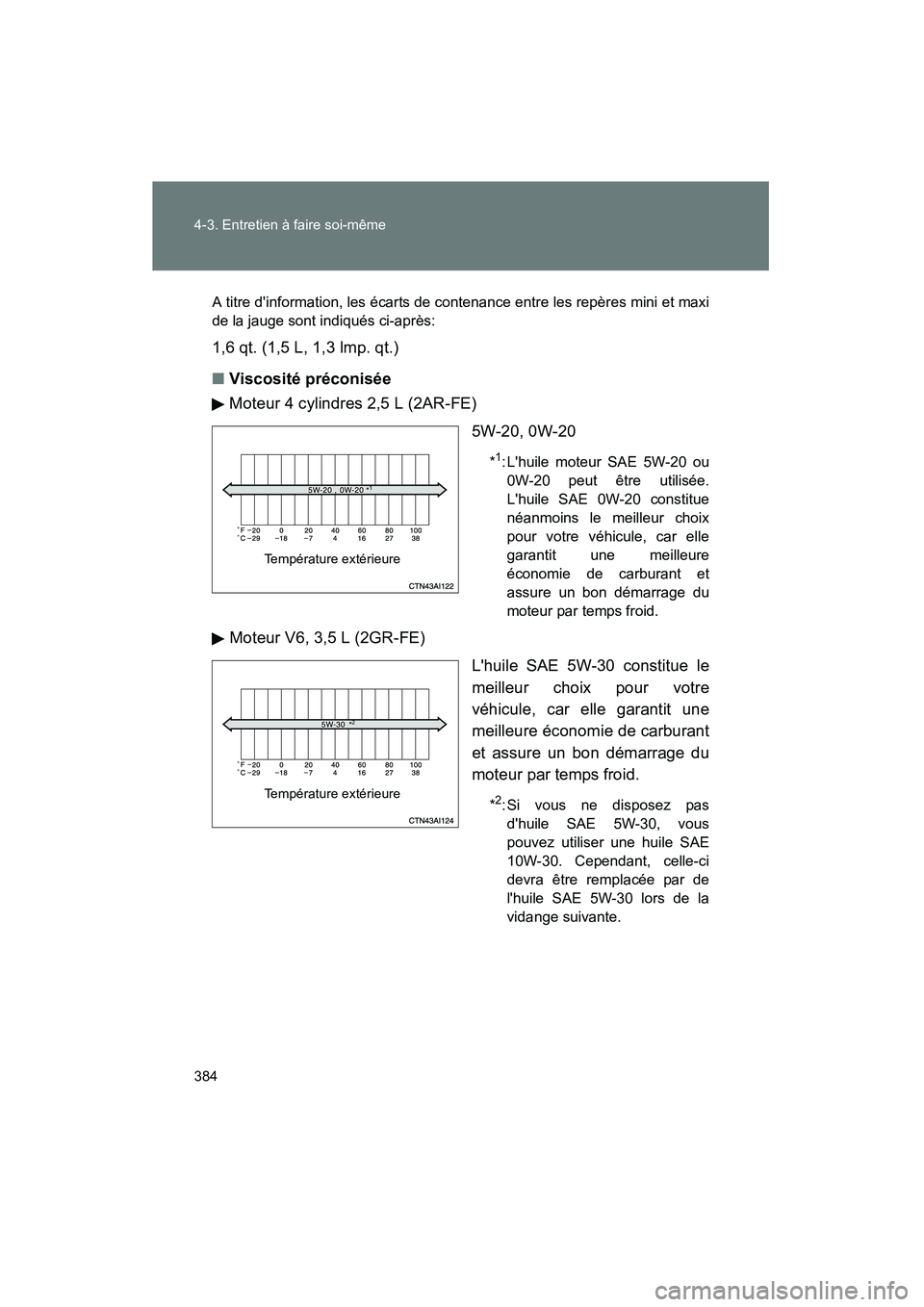

A titre d'information, les écarts de contenance entre les repères mini et maxi
de la jauge sont indiqués ci-après:
1,6 qt. (1,5 L, 1,3 lmp. qt.)
■Viscosité préconisée
Moteur 4 cylindres 2,5 L (2AR-FE)
5W-20, 0W-20
*1: L'huile moteur SAE 5W-20 ou0W-20 peut être utilisée.
L'huile SAE 0W-20 constitue
néanmoins le meilleur choix
pour votre véhicule, car elle
garantit une meilleure
économie de carburant et
assure un bon démarrage du
moteur par temps froid.
Moteur V6, 3,5 L (2GR-FE)
L'huile SAE 5W-30 constitue le
meilleur choix pour votre
véhicule, car elle garantit une
meilleure économie de carburant
et assure un bon démarrage du
moteur par temps froid.
*2: Si vous ne disposez pasd'huile SAE 5W-30, vous
pouvez utiliser une huile SAE
10W-30. Cependant, celle-ci
devra être remplacée par de
l'huile SAE 5W-30 lors de la
vidange suivante.
Température extérieure
*1
Température extérieure
*2

385
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)
■

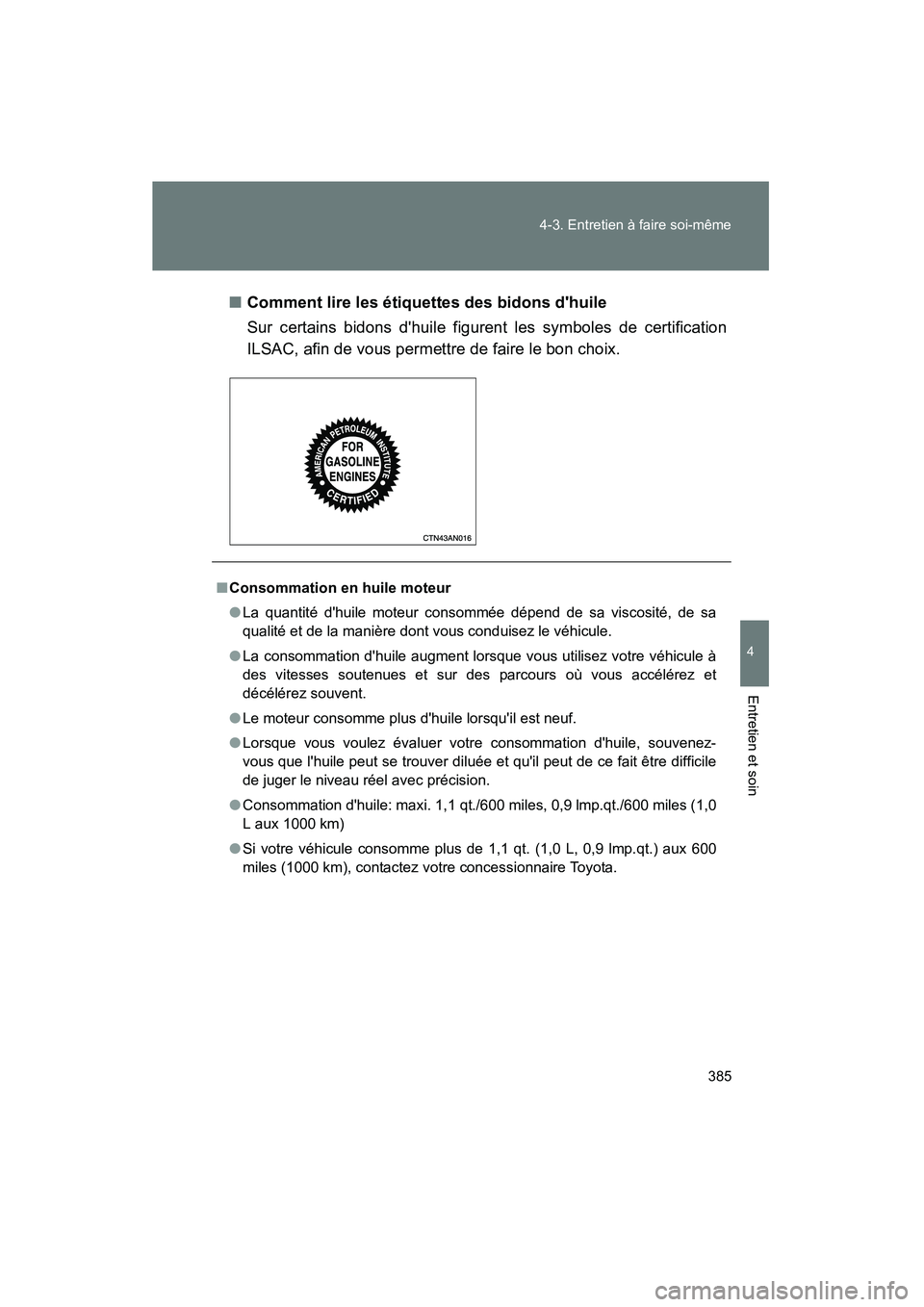

Comment lire les étiquettes des bidons d'huile
Sur certains bidons d'huile figurent les symboles de certification
ILSAC, afin de vous permettre de faire le bon choix.
■Consommation en huile moteur
● La quantité d'huile moteur consommée dépend de sa viscosité, de sa
qualité et de la manière dont vous conduisez le véhicule.
● La consommation d'huile augment lorsque vous utilisez votre véhicule à
des vitesses soutenues et sur des parcours où vous accélérez et
décélérez souvent.
● Le moteur consomme plus d'huile lorsqu'il est neuf.
● Lorsque vous voulez évaluer votre consommation d'huile, souvenez-
vous que l'huile peut se trouver diluée et qu'il peut de ce fait être difficile
de juger le niveau réel avec précision.
● Consommation d'huile: maxi. 1,1 qt./600 miles, 0,9 lmp.qt./600 miles (1,0
L aux 1000 km)
● Si votre véhicule consomme plus de 1,1 qt. (1,0 L, 0,9 lmp.qt.) aux 600
miles (1000 km), contactez votre concessionnaire Toyota.

386 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)
■Vidange de l'huile moteur (pour les États-Unis seulement)
Pour réinitialiser l'indicateur de vidange, appliquez la méthode suivante:
Véhicules sans système d'accès et de démarrage “mains libres”
Mettez le contacteur de démarrage antivol sur arrêt alors que la
valeur du totalisateur partiel A est affichée. ( →P. 167)
Appuyez sur le bouton de remise à zéro du totalisateur partiel et,
sans le relâcher, amenez la clé de contact sur la position “ON” du
contacteur de démarrage antivol.
Appuyez longuement sur le bouton, jusqu'à ce que le totalisateur
partiel affiche “000000”.
Véhicules équipés du système d'accès et de démarrage “mains libres” Mettez le bouton de démarrage/d'arrêt moteur “ENGINE START
STOP” en mode arrêt alors que la valeur du totalisateur partiel A
est affichée. ( →P. 167)
Tout en appuyant sur le bouton de remise à zéro du totalisateur
partiel, mettez le bouton de démarrage/d'arrêt moteur “ENGINE
START STOP” en mode DÉMARRAGE.
Appuyez longuement sur le bouton, jusqu'à ce que le totalisateur
partiel affiche “000000”.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

387
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)

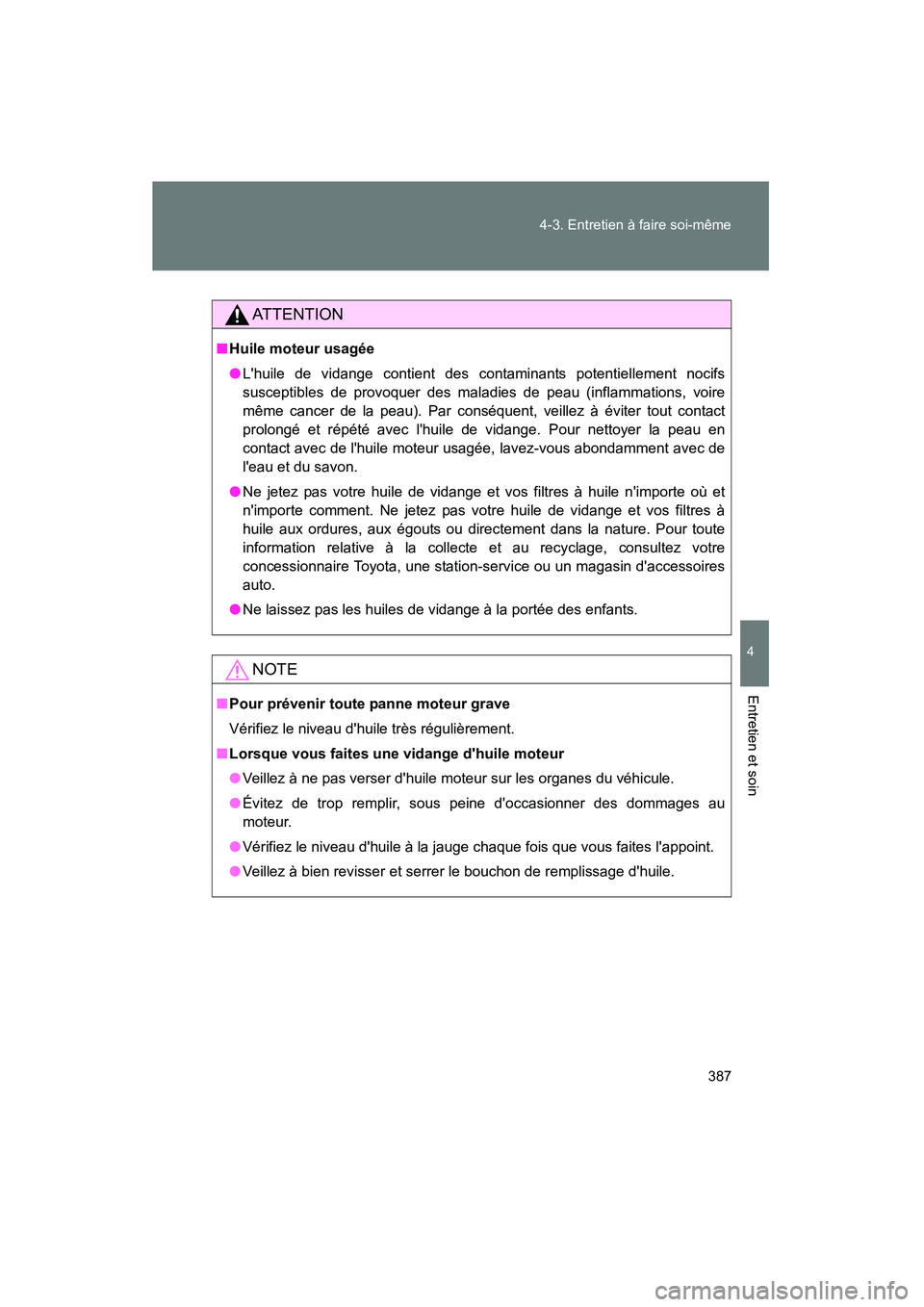

AT T E N T I O N
■
Huile moteur usagée
● L'huile de vidange contient des contaminants potentiellement nocifs
susceptibles de provoquer des maladies de peau (inflammations, voire
même cancer de la peau). Par conséquent, veillez à éviter tout contact
prolongé et répété avec l'huile de vidange. Pour nettoyer la peau en
contact avec de l'huile moteur usagée, lavez-vous abondamment avec de
l'eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n'importe où et
n'importe comment. Ne jetez pas votre huile de vidange et vos filtres à
huile aux ordures, aux égouts ou directement dans la nature. Pour toute
information relative à la collecte et au recyclage, consultez votre
concessionnaire Toyota, une station-service ou un magasin d'accessoires
auto.
● Ne laissez pas les huiles de vidange à la portée des enfants.
NOTE
■Pour prévenir toute panne moteur grave
Vérifiez le niveau d'huile très régulièrement.
■ Lorsque vous faites une vidange d'huile moteur
● Veillez à ne pas verser d'huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d'occasionner des dommages au
moteur.
● Vérifiez le niveau d'huile à la jauge chaque fois que vous faites l'appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d'huile.

388 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)

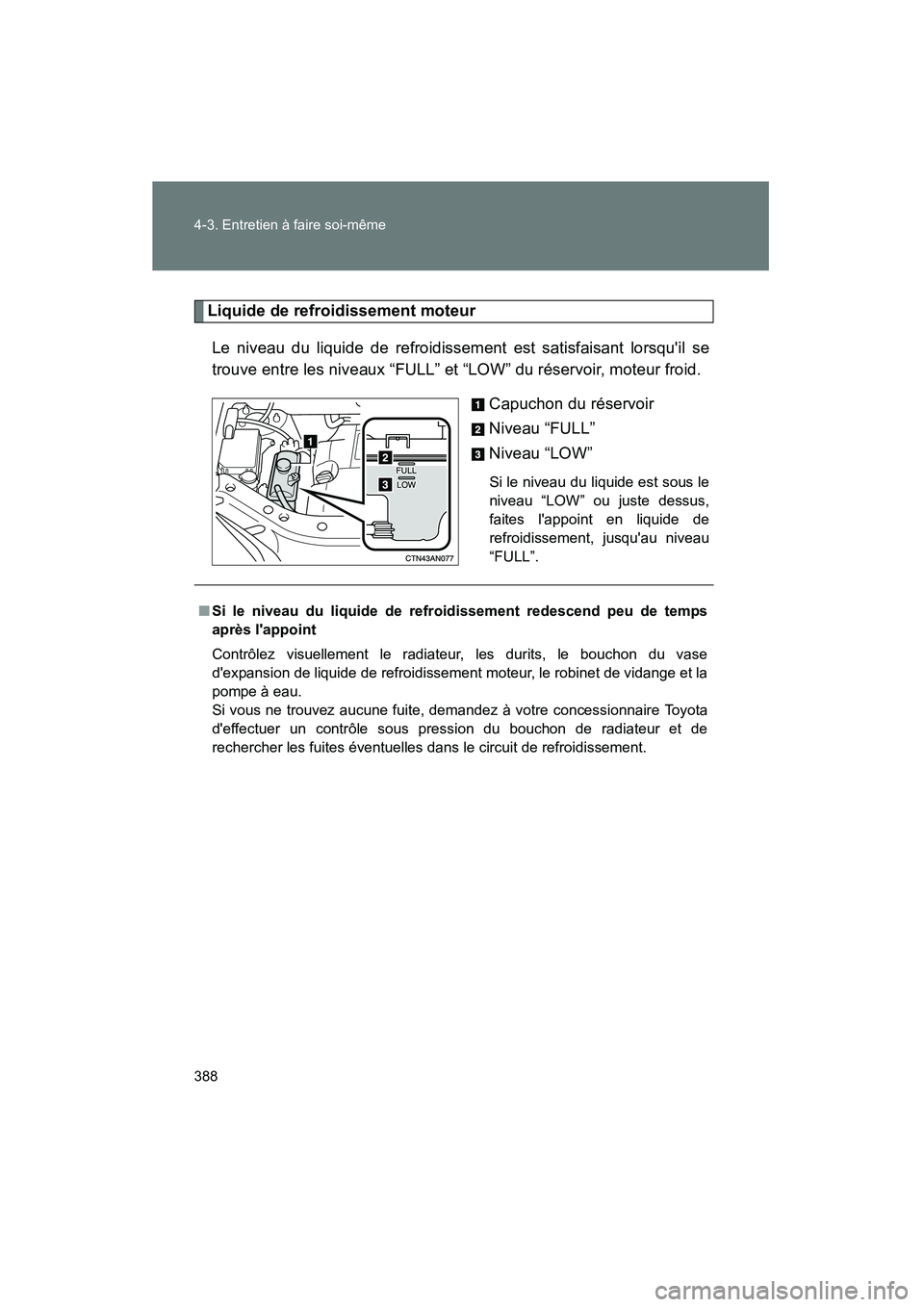

Liquide de refroidissement moteurLe niveau du liquide de refroidissement est satisfaisant lorsqu'il se
trouve entre les niveaux “FULL” et “LOW” du réservoir, moteur froid. Capuchon du réservoir
Niveau “FULL”
Niveau “LOW”
Si le niveau du liquide est sous le
niveau “LOW” ou juste dessus,
faites l'appoint en liquide de
refroidissement, jusqu'au niveau
“FULL”.
■Si le niveau du liquide de refr oidissement redescend peu de temps
après l'appoint
Contrôlez visuellement le radiateur, les durits, le bouchon du vase
d'expansion de liquide de refroidissement moteur, le robinet de vidange et la
pompe à eau.
Si vous ne trouvez aucune fuite, demandez à votre concessionnaire Toyota
d'effectuer un contrôle sous pression du bouchon de radiateur et de
rechercher les fuites éventuelles dans le circuit de refroidissement.
