TOYOTA RAV4 2009 Manuel du propriétaire (in French)

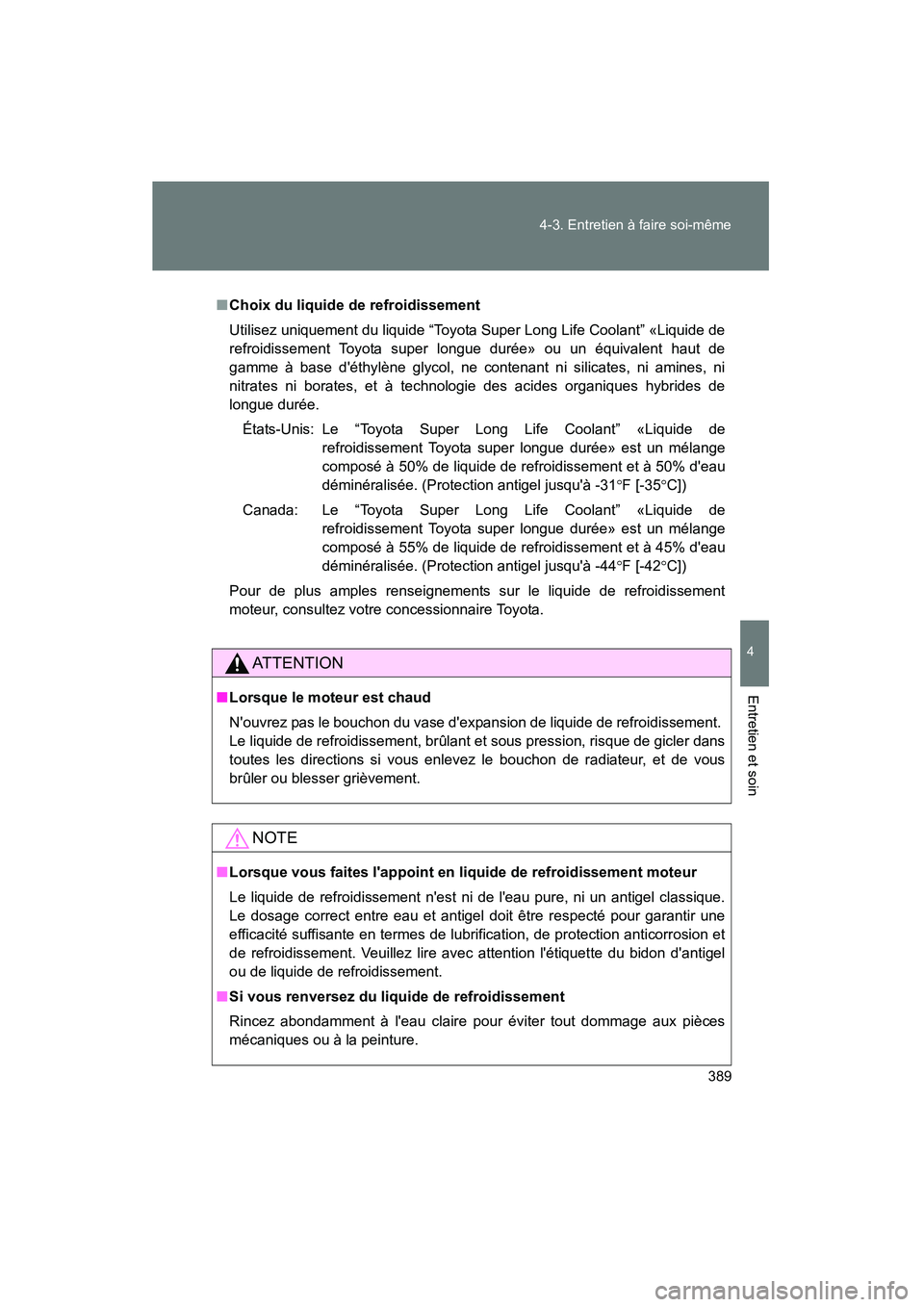

389
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)
■
Choix du liquide de refroidissement
Utilisez uniquement du liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou un équivalent haut de
gamme à base d'éthylène glycol, ne contenant ni silicates, ni amines, ni
nitrates ni borates, et à technologie des acides organiques hybrides de
longue durée.
États-Unis: Le “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue durée» est un mélange
composé à 50% de liquide de refroidissement et à 50% d'eau
déminéralisée. (Protection antigel jusqu'à -31 °F [-35 °C])
Canada: Le “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue durée» est un mélange
composé à 55% de liquide de refroidissement et à 45% d'eau
déminéralisée. (Protection antigel jusqu'à -44 °F [-42 °C])
Pour de plus amples renseignement s sur le liquide de refroidissement
moteur, consultez votre concessionnaire Toyota.
AT T E N T I O N
■ Lorsque le moteur est chaud
N'ouvrez pas le bouchon du vase d'expansion de liquide de refroidissement.
Le liquide de refroidissement, brûlant et sous pression, risque de gicler dans
toutes les directions si vous enlevez le bouchon de radiateur, et de vous
brûler ou blesser grièvement.
NOTE
■ Lorsque vous faites l'appoint en liquide de refroidissement moteur
Le liquide de refroidissement n'est ni de l'eau pure, ni un antigel classique.
Le dosage correct entre eau et antigel doit être respecté pour garantir une
efficacité suffisante en termes de lubrification, de protection anticorrosion et
de refroidissement. Veuillez lire avec attention l'étiquette du bidon d'antigel
ou de liquide de refroidissement.
■ Si vous renversez du liquide de refroidissement
Rincez abondamment à l'eau claire pour éviter tout dommage aux pièces
mécaniques ou à la peinture.

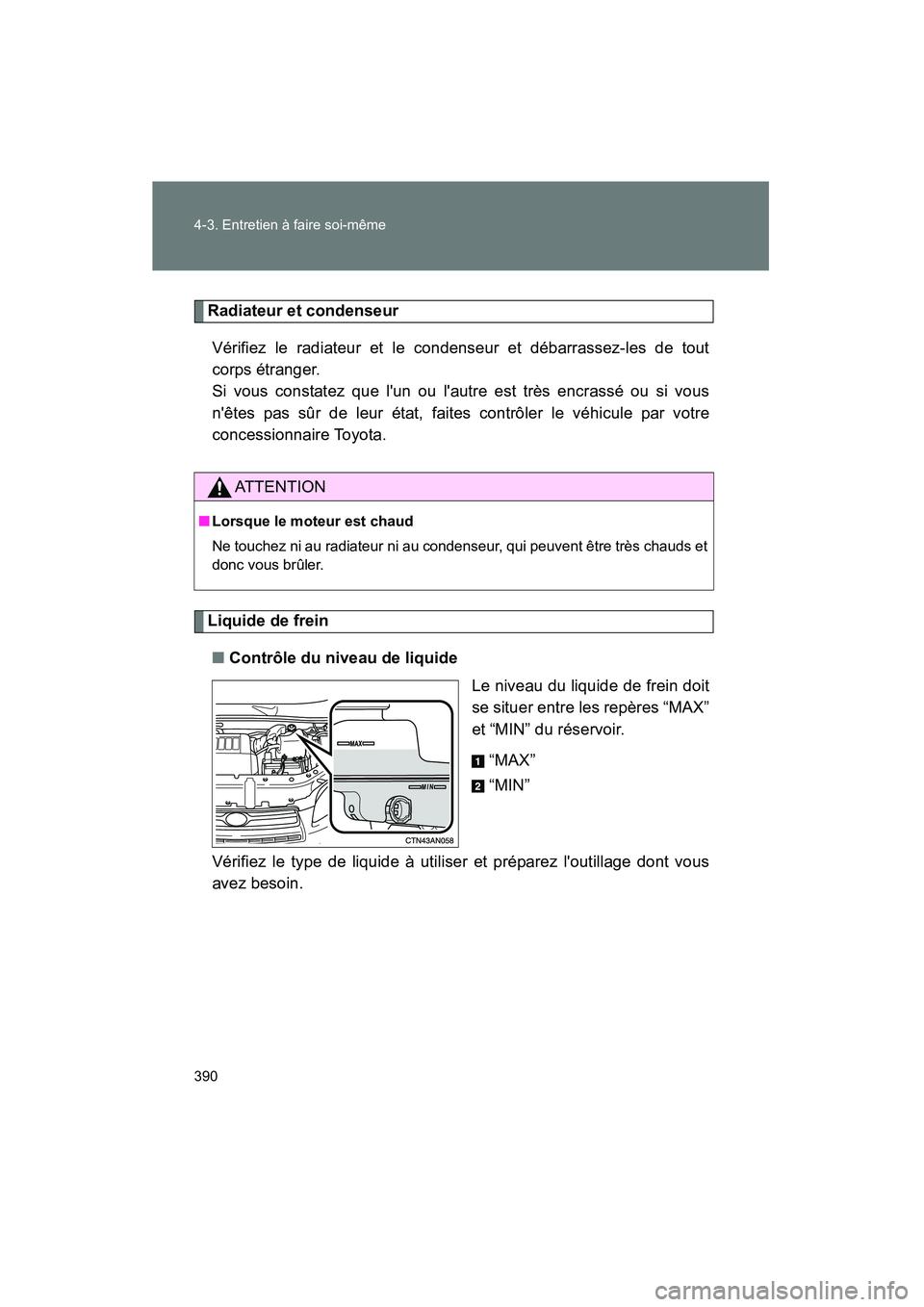

390 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)
Radiateur et condenseurVérifiez le radiateur et le condenseur et débarrassez-les de tout
corps étranger.
Si vous constatez que l'un ou l'autre est très encrassé ou si vous
n'êtes pas sûr de leur état, faites contrôler le véhicule par votre
concessionnaire Toyota.
Liquide de frein■ Contrôle du niveau de liquide
Le niveau du liquide de frein doit
se situer entre les repères “MAX”
et “MIN” du réservoir.
“MAX”
“MIN”
Vérifiez le type de liquide à utiliser et préparez l'outillage dont vous
avez besoin.
AT T E N T I O N
■ Lorsque le moteur est chaud
Ne touchez ni au radiateur ni au condenseur, qui peuvent être très chauds et
donc vous brûler.

391
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)
■

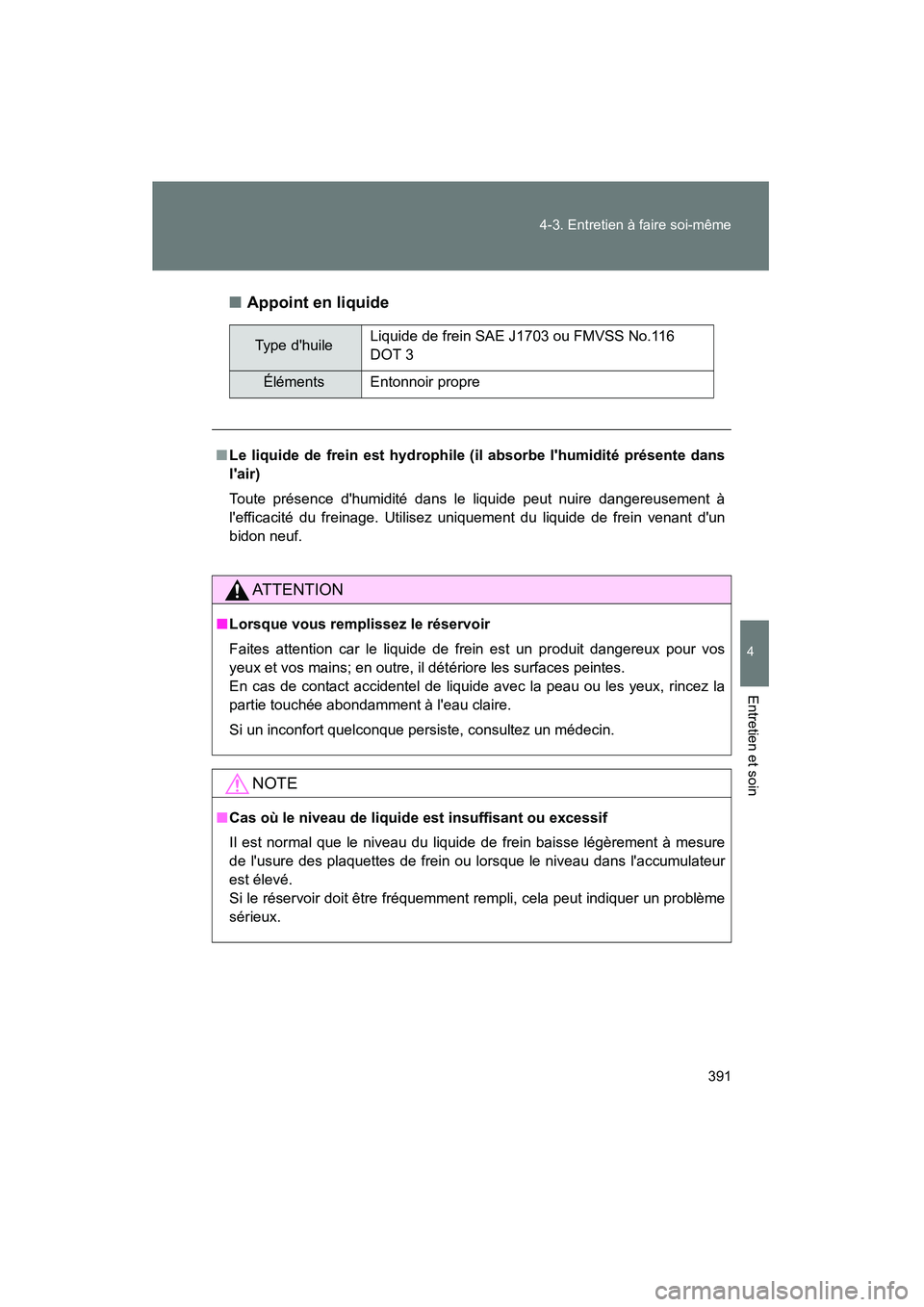

Appoint en liquide
Type d'huile Liquide de frein SAE J1703 ou FMVSS No.116
DOT 3
Éléments Entonnoir propre
■ Le liquide de frein est hydrophile (il absorbe l'humidité présente dans
l'air)
Toute présence d'humidité dans le liquide peut nuire dangereusement à
l'efficacité du freinage. Utilisez uniquement du liquide de frein venant d'un
bidon neuf.
AT T E N T I O N
■ Lorsque vous remplissez le réservoir
Faites attention car le liquide de frein est un produit dangereux pour vos
yeux et vos mains; en outre, il détériore les surfaces peintes.
En cas de contact accidentel de liquide avec la peau ou les yeux, rincez la
partie touchée abondamment à l'eau claire.
Si un inconfort quelconque persiste, consultez un médecin.
NOTE
■Cas où le niveau de liquide est insuffisant ou excessif
Il est normal que le niveau du liquide de frein baisse légèrement à mesure
de l'usure des plaquettes de frein ou lorsque le niveau dans l'accumulateur
est élevé.
Si le réservoir doit être fréquemment rempli, cela peut indiquer un problème
sérieux.

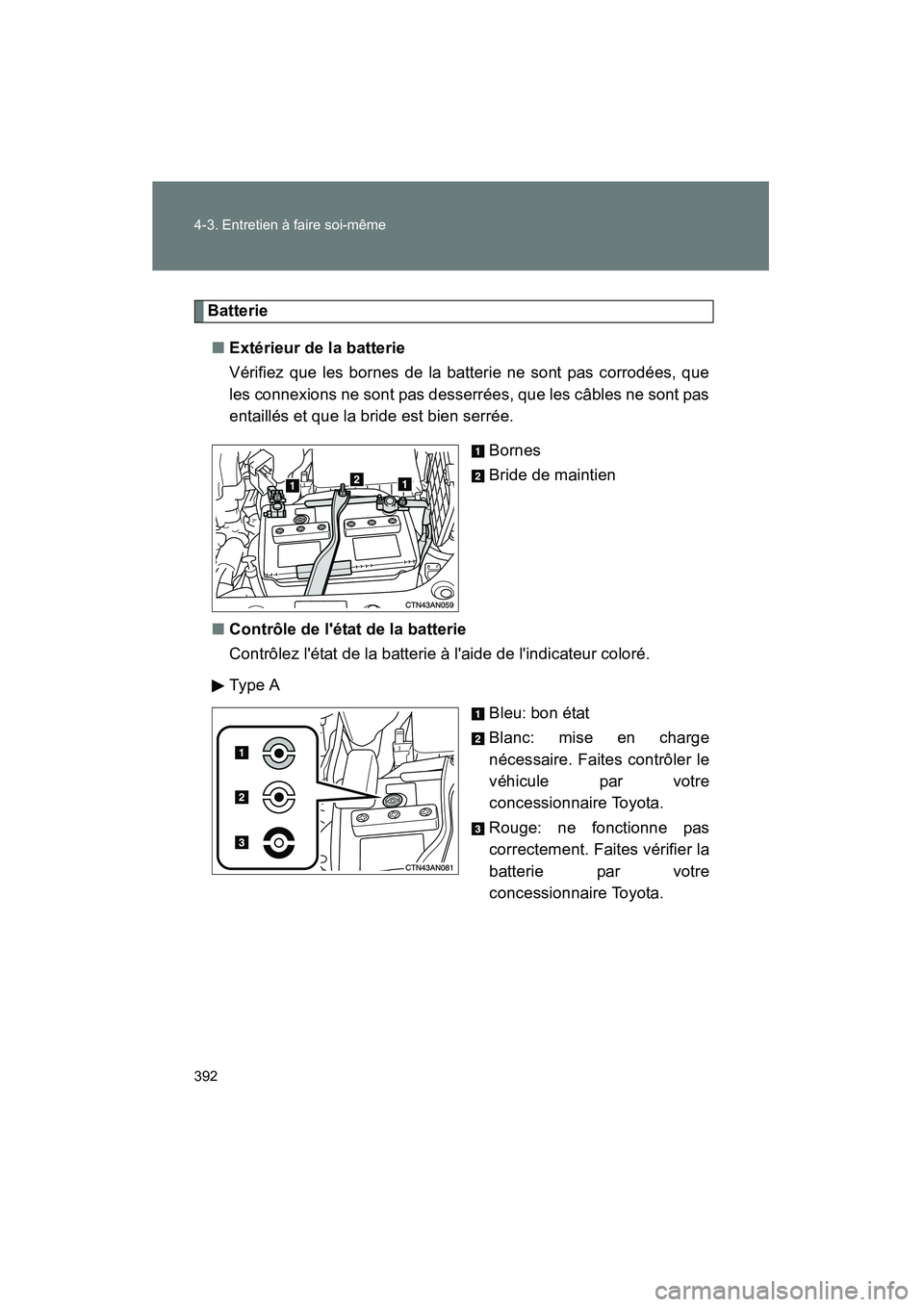

392 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)
Batterie■ Extérieur de la batterie
Vérifiez que les bornes de la batterie ne sont pas corrodées, que
les connexions ne sont pas desserrées, que les câbles ne sont pas
entaillés et que la bride est bien serrée.
Bornes
Bride de maintien
■ Contrôle de l'état de la batterie
Contrôlez l'état de la batterie à l'aide de l'indicateur coloré.
Ty pe A
Bleu: bon état
Blanc: mise en charge
nécessaire. Faites contrôler le
véhicule par votre
concessionnaire Toyota.
Rouge: ne fonctionne pas
correctement. Faites vérifier la
batterie par votre
concessionnaire Toyota.

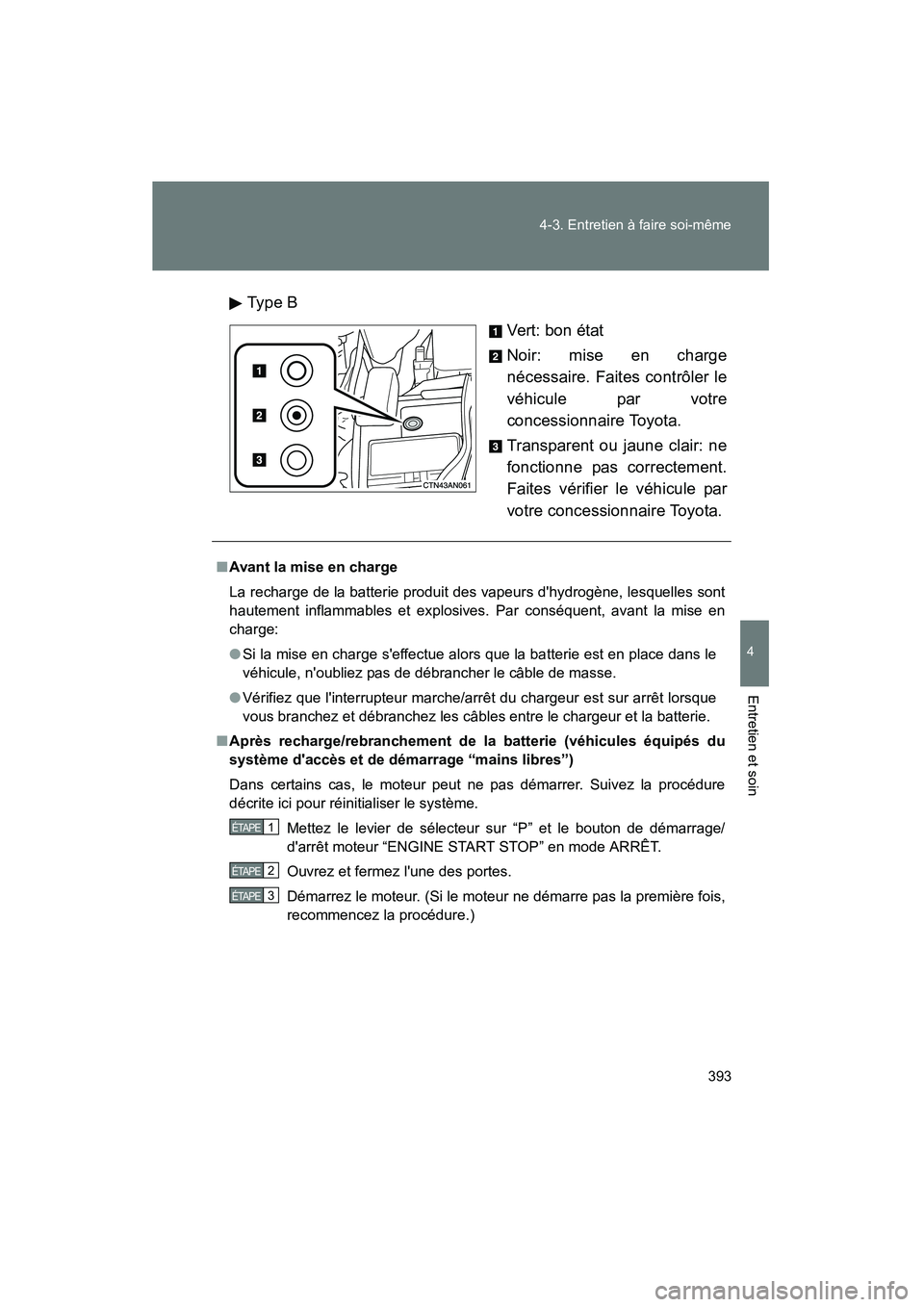

393
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)
Type B
Vert: bon état
Noir: mise en charge
nécessaire. Faites contrôler le
véhicule par votre
concessionnaire Toyota.
Transparent ou jaune clair: ne
fonctionne pas correctement.
Faites vérifier le véhicule par
votre concessionnaire Toyota.
■Avant la mise en charge
La recharge de la batterie produit des vapeurs d'hydrogène, lesquelles sont
hautement inflammables et explosives. Par conséquent, avant la mise en
charge:
● Si la mise en charge s'effectue alors que la batterie est en place dans le
véhicule, n'oubliez pas de débrancher le câble de masse.
● Vérifiez que l'interrupteur marche/ar rêt du chargeur est sur arrêt lorsque
vous branchez et débranchez les câbles entre le chargeur et la batterie.
■ Après recharge/rebranchement de la batterie (véhicules équipés du
système d'accès et de démarrage “mains libres”)
Dans certains cas, le moteur peut ne pas démarrer. Suivez la procédure
décrite ici pour réinitialiser le système.
Mettez le levier de sélecteur sur “P” et le bouton de démarrage/
d'arrêt moteur “ENGINE START STOP” en mode ARRÊT.
Ouvrez et fermez l'une des portes.
Démarrez le moteur. (Si le moteur ne démarre pas la première fois,
recommencez la procédure.)
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

394 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)
AT T E N T I O N
■Chimie de la batterie
Les batteries contiennent de l'acide sulfurique, une substance toxique et
corrosive qui produit des vapeurs d'hydrogène, hautement inflammables et
explosives. Pour réduire les risques d'accident grave, voire mortel,
respectez les précautions suivantes lorsque vous intervenez sur la batterie
ou à sa proximité directe:
●Ne provoquez pas d'étincelles, par la mise en contact des bornes de la
batterie avec un outil.
● Ne fumez pas et ne craquez pas d'allumette à proximité de la batterie.
● Évitez tout contact avec les yeux, la peau et les vêtements.
● N'ingérez ou n'inhalez jamais l'électrolyte.
● Portez des lunettes de protection lorsque vous travaillez à proximité de la
batterie.
● Éloignez les enfants de la batterie.
■ Où charger la batterie en toute sécurité
Rechargez toujours la batterie à l'air libre. Ne rechargez pas la batterie dans
un garage ou un local fermé sans aération suffisante.
■ Comment mettre en charge la batterie
Effectuez toujours une charge lente (sous 5 A maximum). La batterie risque
d'exploser si vous essayez de la recharger plus vite.

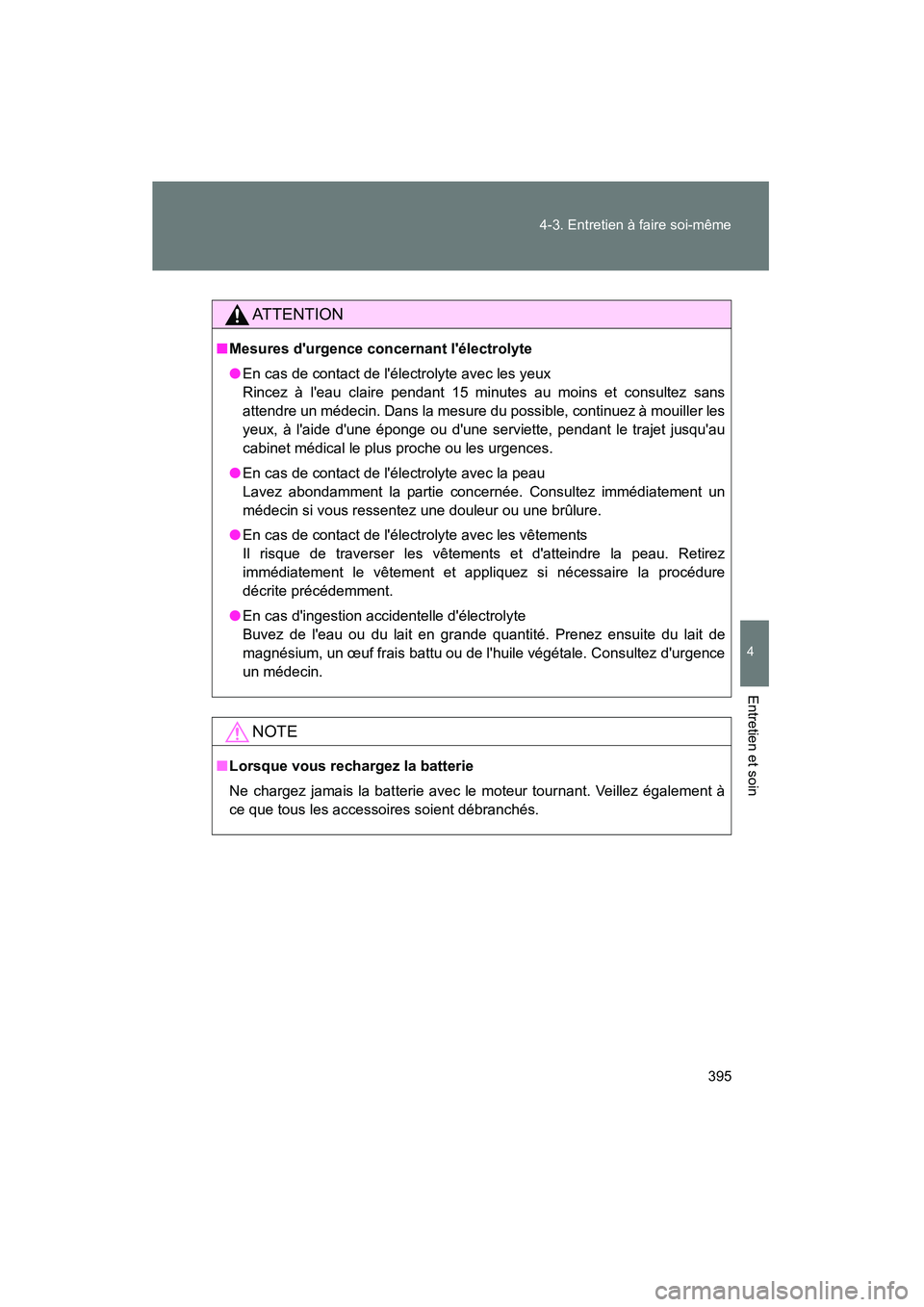

395
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)
AT T E N T I O N
■
Mesures d'urgence concernant l'électrolyte
● En cas de contact de l'électrolyte avec les yeux
Rincez à l'eau claire pendant 15 minutes au moins et consultez sans
attendre un médecin. Dans la mesure du possible, continuez à mouiller les
yeux, à l'aide d'une éponge ou d'une serviette, pendant le trajet jusqu'au
cabinet médical le plus proche ou les urgences.
● En cas de contact de l'électrolyte avec la peau
Lavez abondamment la partie concernée. Consultez immédiatement un
médecin si vous ressentez une douleur ou une brûlure.
● En cas de contact de l'électrolyte avec les vêtements
Il risque de traverser les vêtements et d'atteindre la peau. Retirez
immédiatement le vêtement et appliquez si nécessaire la procédure
décrite précédemment.
● En cas d'ingestion accidentelle d'électrolyte
Buvez de l'eau ou du lait en grande quantité. Prenez ensuite du lait de
magnésium, un œuf frais battu ou de l'huile végétale. Consultez d'urgence
un médecin.
NOTE
■Lorsque vous rechargez la batterie
Ne chargez jamais la batterie avec le moteur tournant. Veillez également à
ce que tous les accessoires soient débranchés.

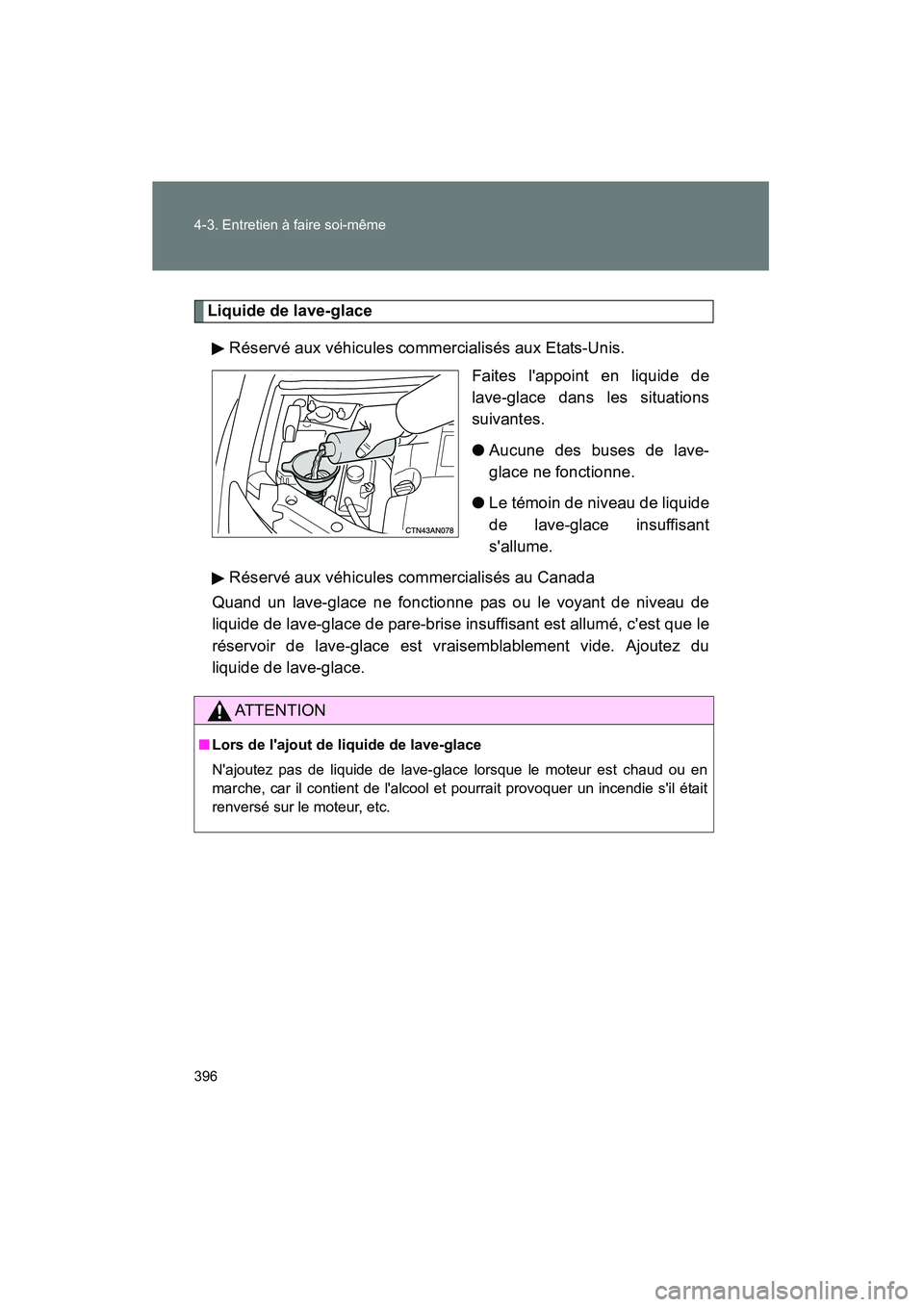

396 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)
Liquide de lave-glaceRéservé aux véhicules commercialisés aux Etats-Unis. Faites l'appoint en liquide de
lave-glace dans les situations
suivantes.
●Aucune des buses de lave-
glace ne fonctionne.
● Le témoin de niveau de liquide
de lave-glace insuffisant
s'allume.
Réservé aux véhicules commercialisés au Canada
Quand un lave-glace ne fonctionne pas ou le voyant de niveau de
liquide de lave-glace de pare-brise insuffisant est allumé, c'est que le
réservoir de lave-glace est vraisemblablement vide. Ajoutez du
liquide de lave-glace.
AT T E N T I O N
■ Lors de l'ajout de liquide de lave-glace
N'ajoutez pas de liquide de lave-glace lorsque le moteur est chaud ou en
marche, car il contient de l'alcool et pourrait provoquer un incendie s'il était
renversé sur le moteur, etc.

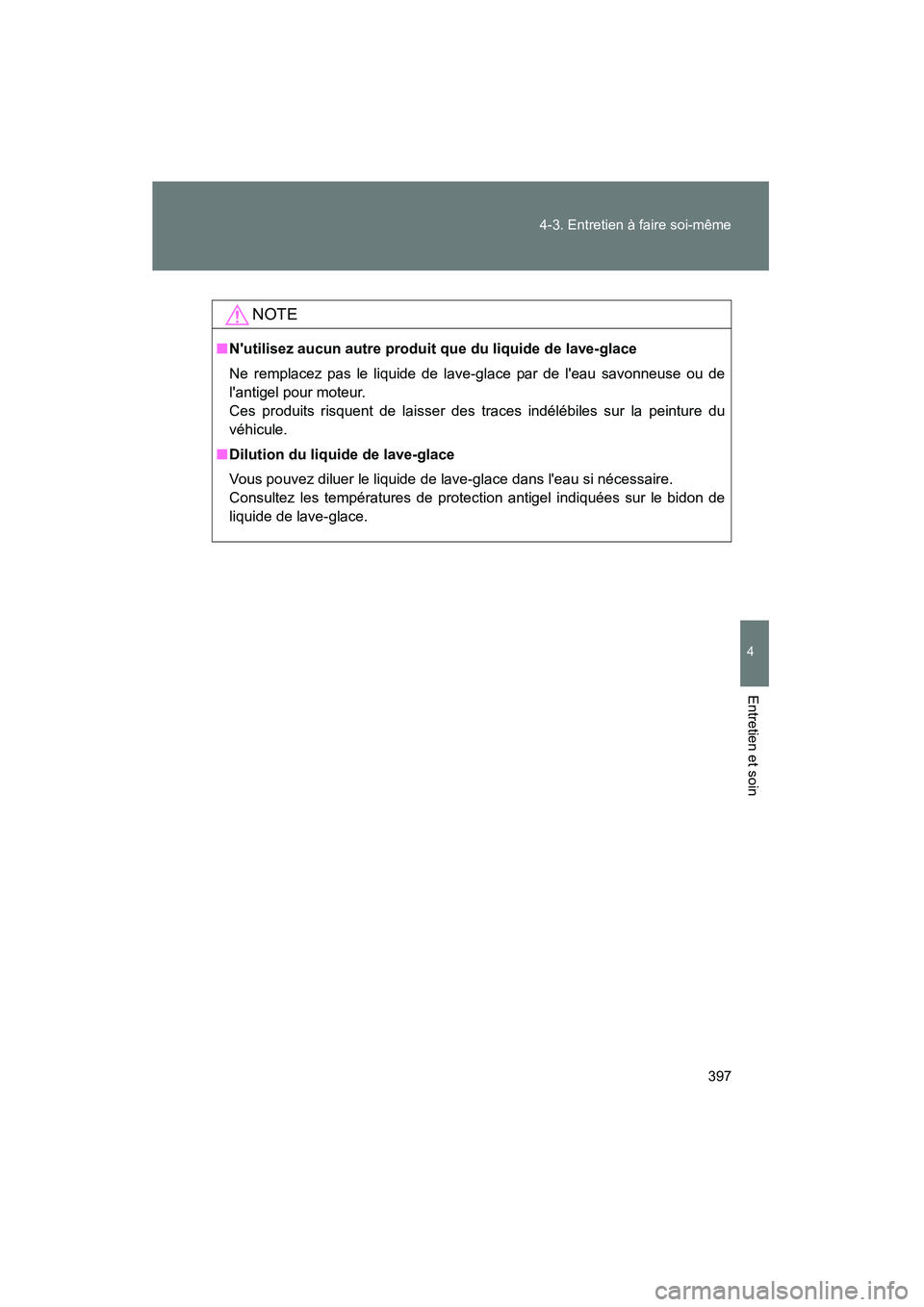

397
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)
NOTE
■
N'utilisez aucun autre produit que du liquide de lave-glace
Ne remplacez pas le liquide de lave-glace par de l'eau savonneuse ou de
l'antigel pour moteur.
Ces produits risquent de laisser des traces indélébiles sur la peinture du
véhicule.
■ Dilution du liquide de lave-glace
Vous pouvez diluer le liquide de lave-glace dans l'eau si nécessaire.
Consultez les températures de protec tion antigel indiquées sur le bidon de
liquide de lave-glace.

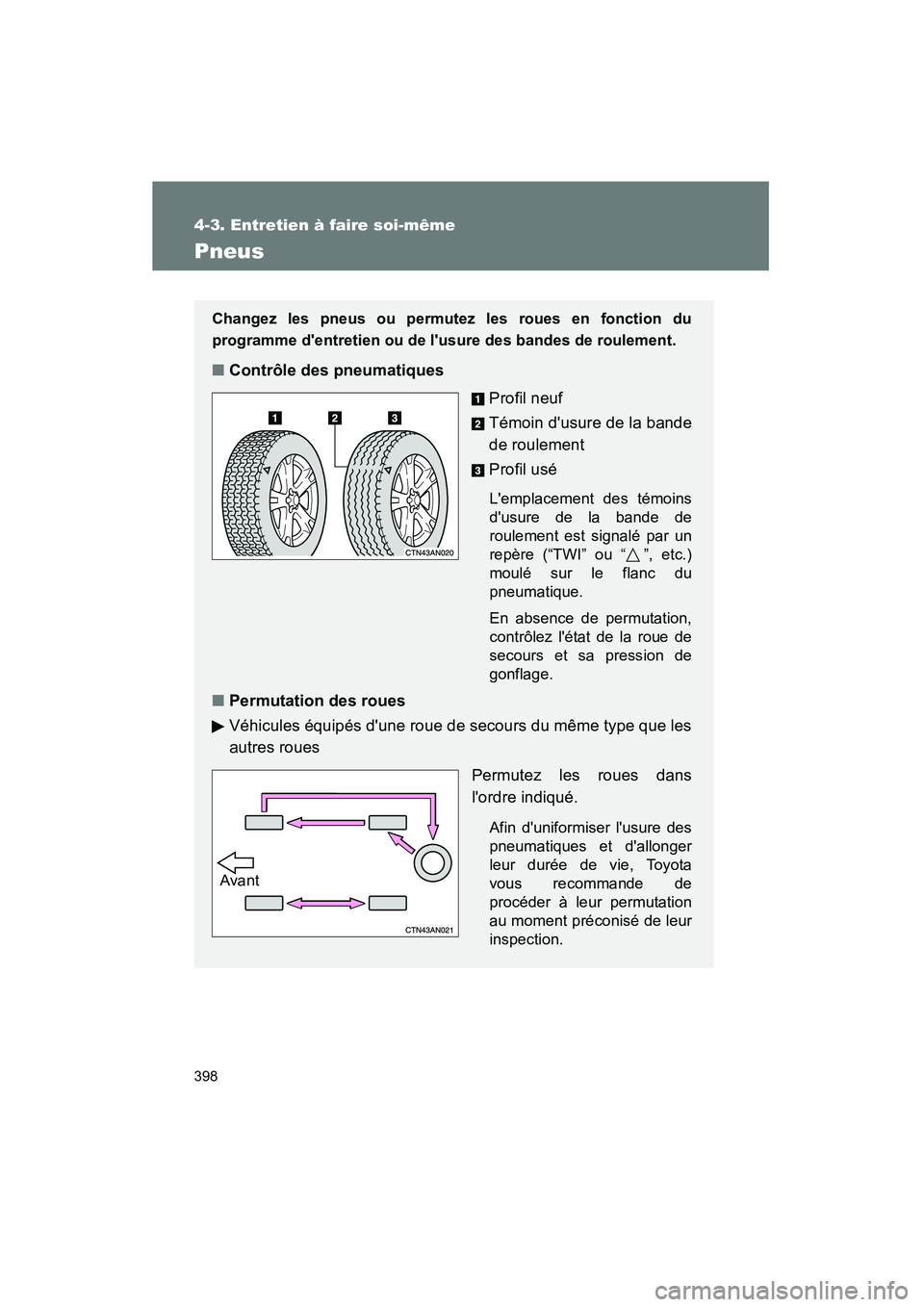

398
4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)
Pneus
Changez les pneus ou permutez les roues en fonction du
programme d'entretien ou de l'usure des bandes de roulement.
■Contrôle des pneumatiques
Profil neuf
Témoin d'usure de la bande
de roulement
Profil usé
L'emplacement des témoins
d'usure de la bande de
roulement est signalé par un
repère (“TWI” ou “ ”, etc.)
moulé sur le flanc du
pneumatique.
En absence de permutation,
contrôlez l'état de la roue de
secours et sa pression de
gonflage.
■Permutation des roues
Véhicules équipés d'une roue de secours du même type que les
autres roues
Permutez les roues dans
l'ordre indiqué.
Afin d'uniformiser l'usure des
pneumatiques et d'allonger
leur durée de vie, Toyota
vous recommande de
procéder à leur permutation
au moment préconisé de leur
inspection.
Avant
