TOYOTA RAV4 2009 Manuel du propriétaire (in French)

409
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)

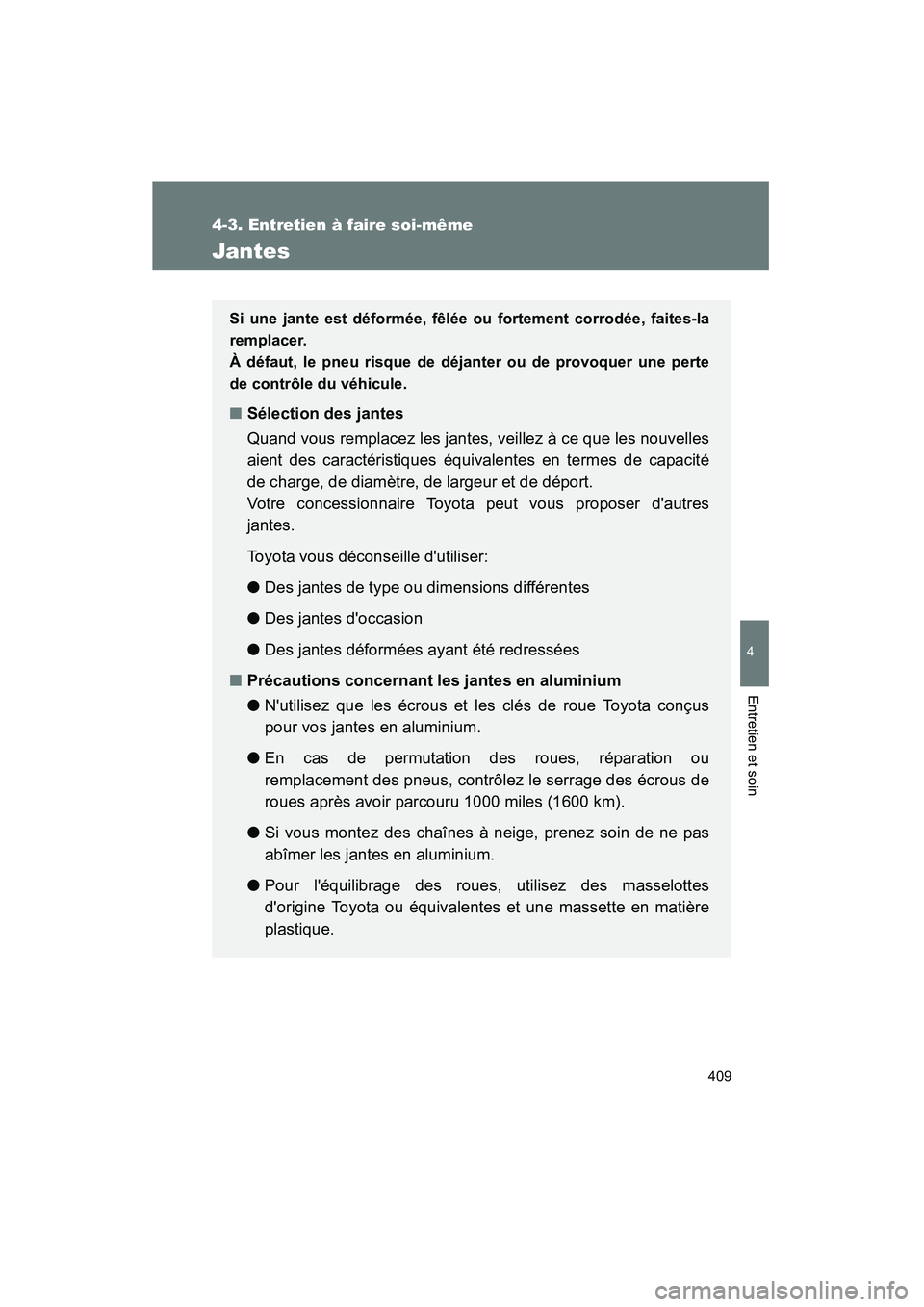

Jantes
Si une jante est déformée, fêlée ou fortement corrodée, faites-la
remplacer.
À défaut, le pneu risque de déjanter ou de provoquer une perte
de contrôle du véhicule.
■Sélection des jantes
Quand vous remplacez les jantes, veillez à ce que les nouvelles
aient des caractéristiques équivalentes en termes de capacité
de charge, de diamètre, de largeur et de déport.
Votre concessionnaire Toyota peut vous proposer d'autres
jantes.
Toyota vous déconseille d'utiliser:
●Des jantes de type ou dimensions différentes
● Des jantes d'occasion
● Des jantes déformées ayant été redressées
■ Précautions concernant les jantes en aluminium
●N'utilisez que les écrous et les clés de roue Toyota conçus
pour vos jantes en aluminium.
● En cas de permutation des roues, réparation ou
remplacement des pneus, contrôlez le serrage des écrous de
roues après avoir parcouru 1000 miles (1600 km).
● Si vous montez des chaînes à neige, prenez soin de ne pas
abîmer les jantes en aluminium.
● Pour l'équilibrage des roues, utilisez des masselottes
d'origine Toyota ou équivalentes et une massette en matière
plastique.

410 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)

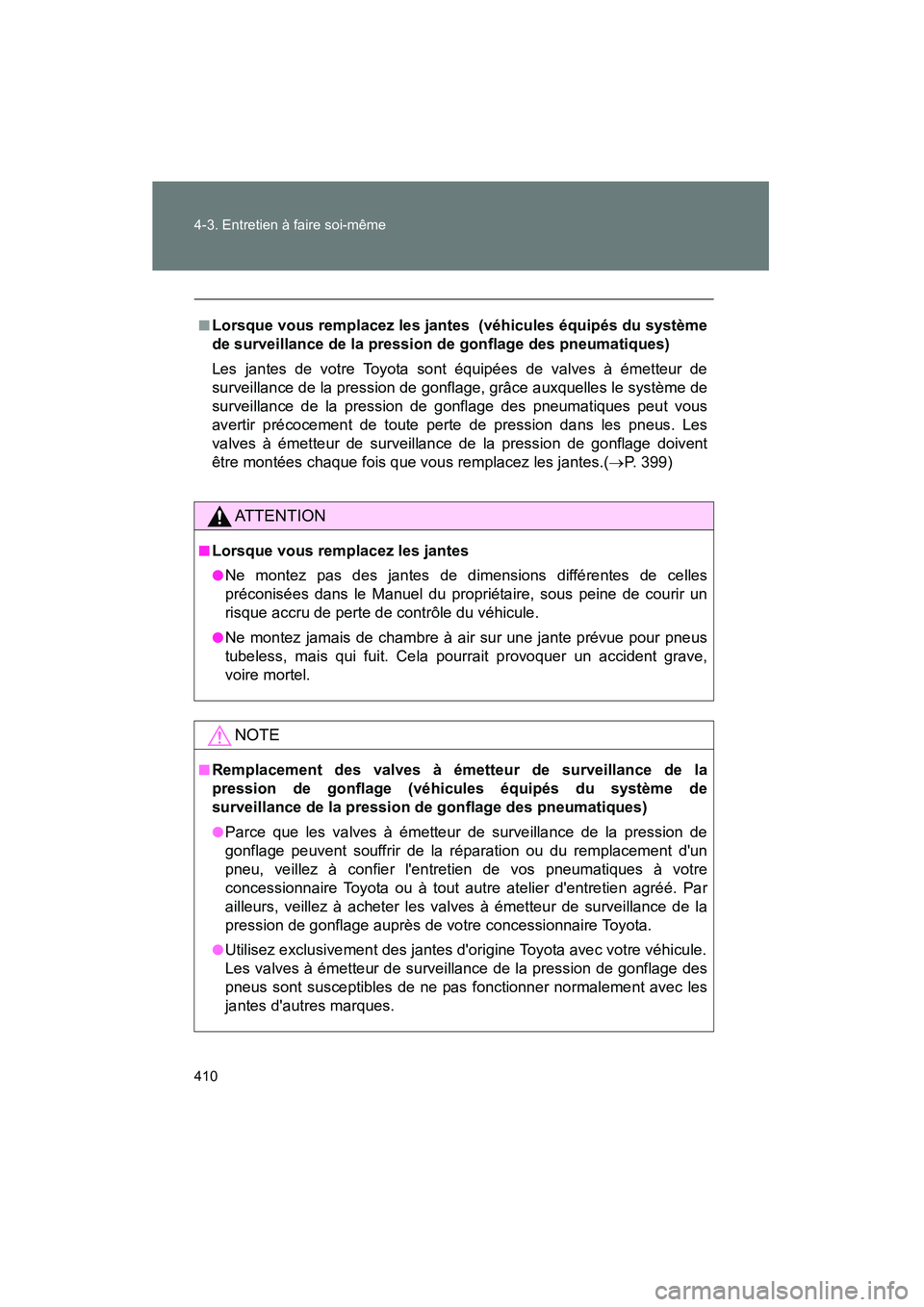

■Lorsque vous remplacez les jantes (véhicules équipés du système
de surveillance de la pression de gonflage des pneumatiques)
Les jantes de votre Toyota sont équipées de valves à émetteur de
surveillance de la pression de gonflage, grâce auxquelles le système de
surveillance de la pression de gonflage des pneumatiques peut vous
avertir précocement de toute perte de pression dans les pneus. Les
valves à émetteur de surveillance de la pression de gonflage doivent
être montées chaque fois que vous remplacez les jantes.(→P. 399)
AT T E N T I O N
■Lorsque vous remplacez les jantes
●Ne montez pas des jantes de dimensions différentes de celles
préconisées dans le Manuel du propriétaire, sous peine de courir un
risque accru de perte de contrôle du véhicule.
●Ne montez jamais de chambre à air sur une jante prévue pour pneus
tubeless, mais qui fuit. Cela pourrait provoquer un accident grave,
voire mortel.
NOTE
■Remplacement des valves à émetteur de surveillance de la
pression de gonflage (véhicules équipés du système de
surveillance de la pression de gonflage des pneumatiques)
●Parce que les valves à émetteur de surveillance de la pression de
gonflage peuvent souffrir de la réparation ou du remplacement d'un
pneu, veillez à confier l'entretien de vos pneumatiques à votre
concessionnaire Toyota ou à tout autre atelier d'entretien agréé. Par
ailleurs, veillez à acheter les valves à émetteur de surveillance de la
pression de gonflage auprès de votre concessionnaire Toyota.
●Utilisez exclusivement des jantes d'origine Toyota avec votre véhicule.
Les valves à émetteur de surveillance de la pression de gonflage des
pneus sont susceptibles de ne pas fonctionner normalement avec les
jantes d'autres marques.

411
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)

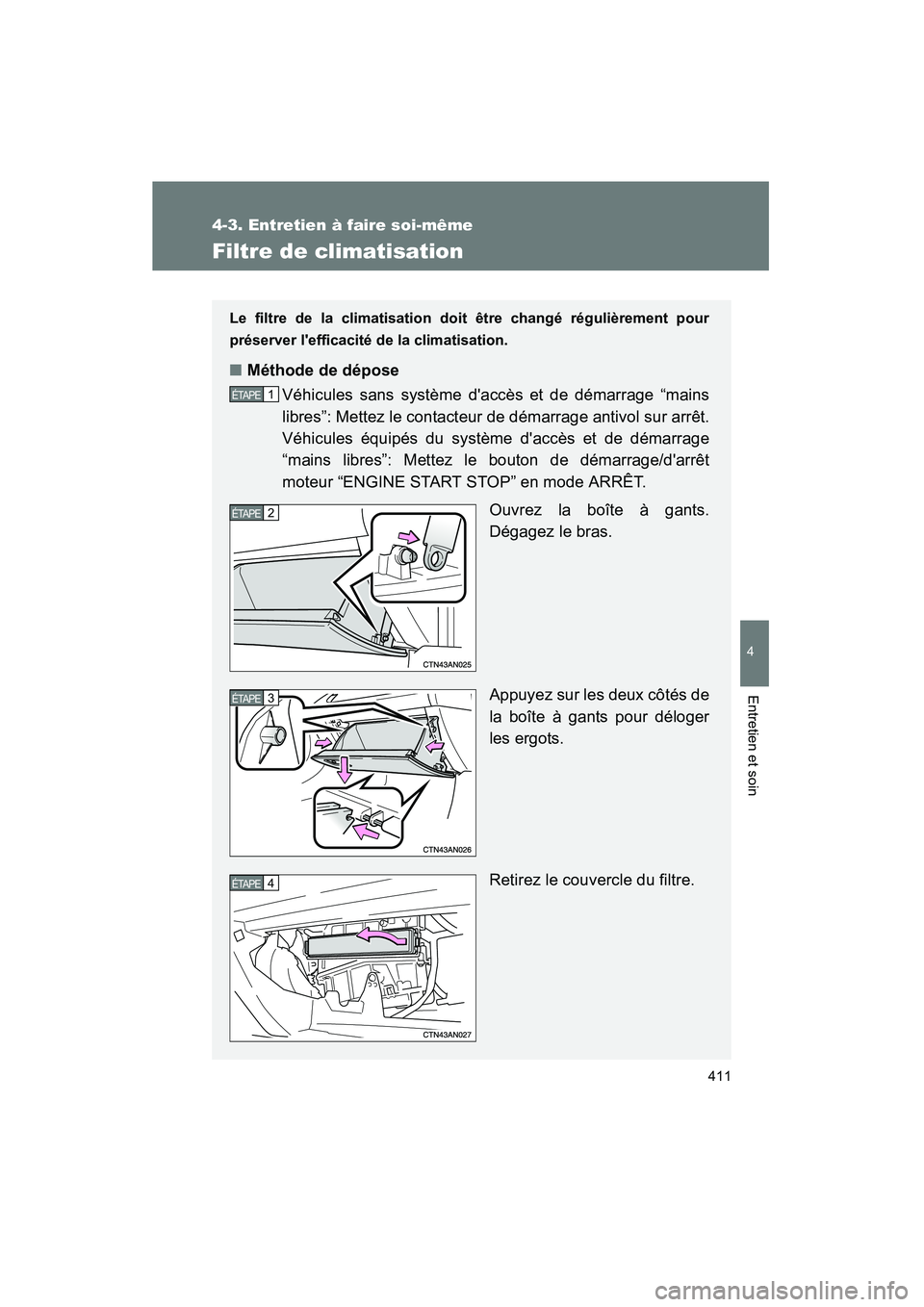

Filtre de climatisation
Le filtre de la climatisation doit être changé régulièrement pour
préserver l'efficacité de la climatisation.
■Méthode de dépose
Véhicules sans système d'accès et de démarrage “mains
libres”: Mettez le contacteur de démarrage antivol sur arrêt.
Véhicules équipés du système d'accès et de démarrage
“mains libres”: Mettez le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” en mode ARRÊT.
Ouvrez la boîte à gants.
Dégagez le bras.
Appuyez sur les deux côtés de
la boîte à gants pour déloger
les ergots.
Retirez le couvercle du filtre.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE

412 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)
■Intervalle d'entretien
Vérifiez et remplacez le filtre de la climatisation aux échéances préconisées
par le programme d'entretien. Le remplacement peut être plus fréquent si
vous circulez dans une région poussiéreuse ou urbaine à trafic très dense.
(Pour de plus amples informations concernant le programme d'entretien,
veuillez vous reporter au “Guide du programme d'entretien” ou au
“Supplément du manuel du propriétaire”.)
■ En cas de baisse importante du débit d'air aux aérateurs
Le filtre est probablement colmaté. Vérifiez le filtre et remplacez-le si
nécessaire.
NOTE
■Lorsque vous utilisez le système de climatisation
Veillez à ce que le filtre soit toujours à sa place.
Le système de climatisation risque de tomber en panne si vous l'utilisez
sans filtre.

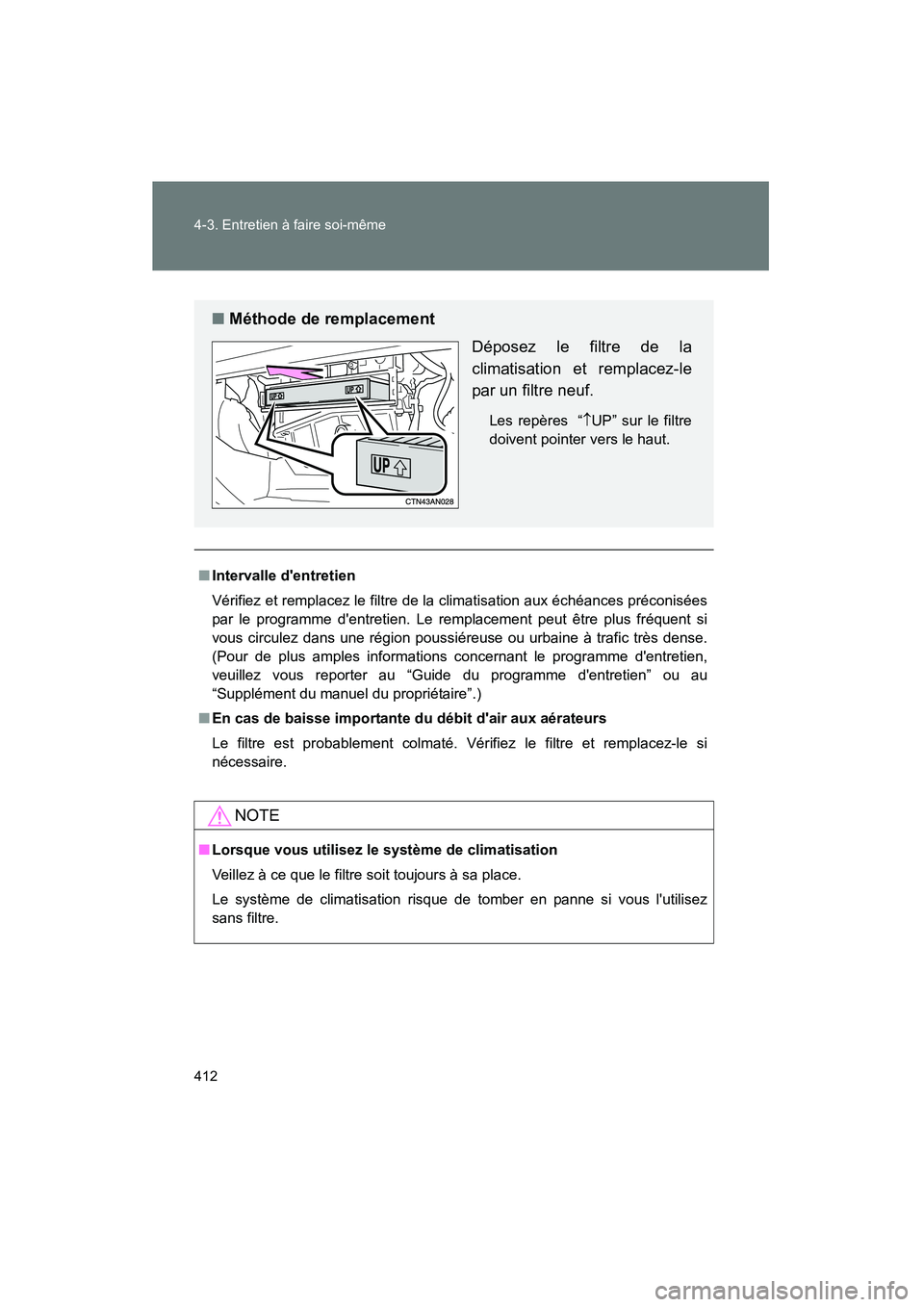

■ Méthode de remplacement
Déposez le filtre de la
climatisation et remplacez-le
par un filtre neuf.
Les repères “↑ UP” sur le filtre
doivent pointer vers le haut.

413
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)

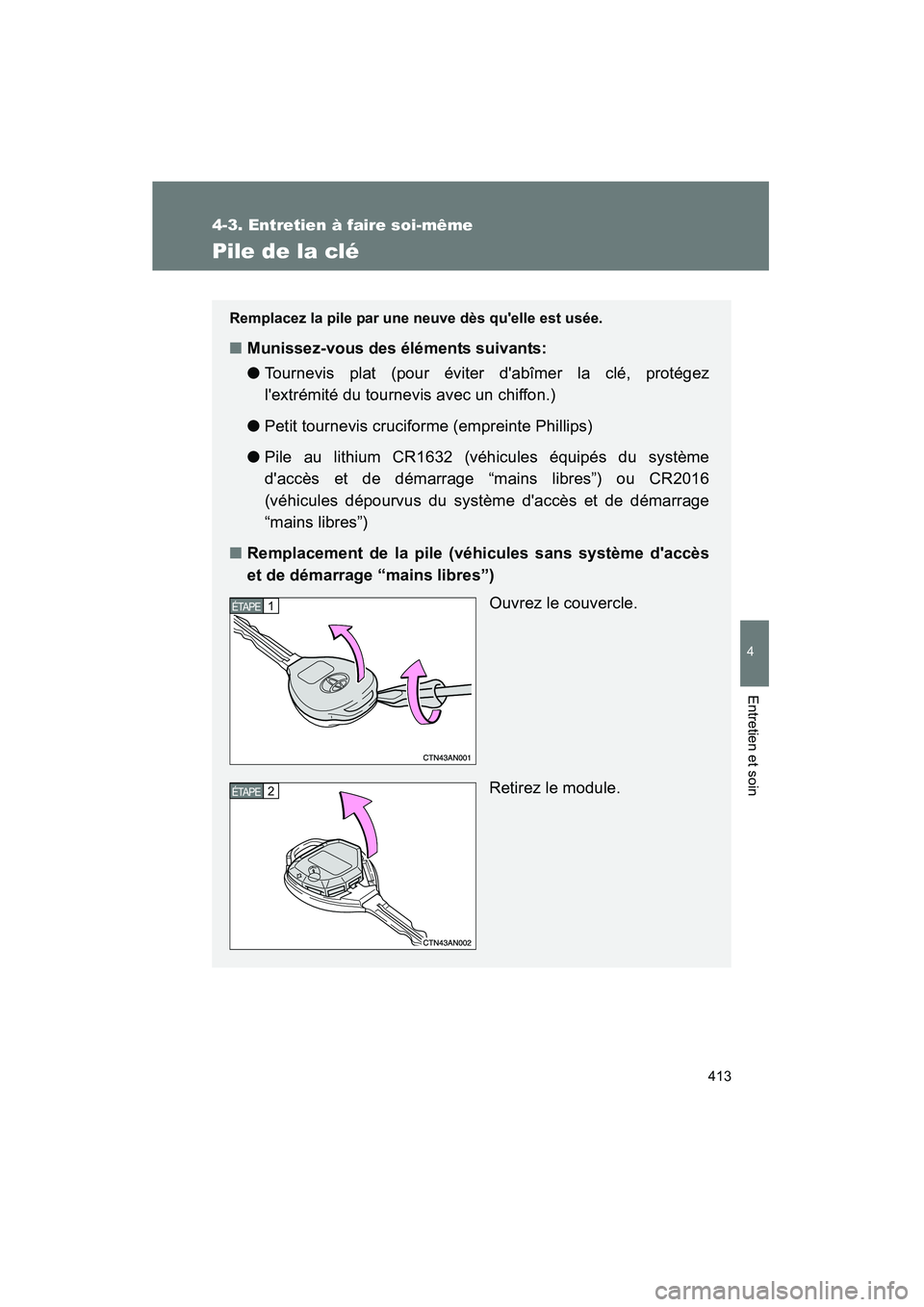

Pile de la clé
Remplacez la pile par une neuve dès qu'elle est usée.
■Munissez-vous des éléments suivants:
●Tournevis plat (pour éviter d'abîmer la clé, protégez
l'extrémité du tournevis avec un chiffon.)
● Petit tournevis cruciforme (empreinte Phillips)
● Pile au lithium CR1632 (véhicules équipés du système
d'accès et de démarrage “mains libres”) ou CR2016
(véhicules dépourvus du système d'accès et de démarrage
“mains libres”)
■ Remplacement de la pile (véhicules sans système d'accès
et de démarrage “mains libres”)
Ouvrez le couvercle.
Retirez le module.
1 ÉTAPE
2 ÉTAPE

414 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)
Ouvrez le couvercle du
logement de la pile en utilisant
une pièce de monnaie
protégée par du ruban
adhésif, etc. et retirez la pile
usée.
Mettez en place la pile neuve,
face “+” vers le haut.
■Remplacement de la pile (véhicules équipés d'un système
d'accès et de démarrage “mains libres”)
Tirez la clé conventionnelle.
Ouvrez le couvercle.
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE

415
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)
■

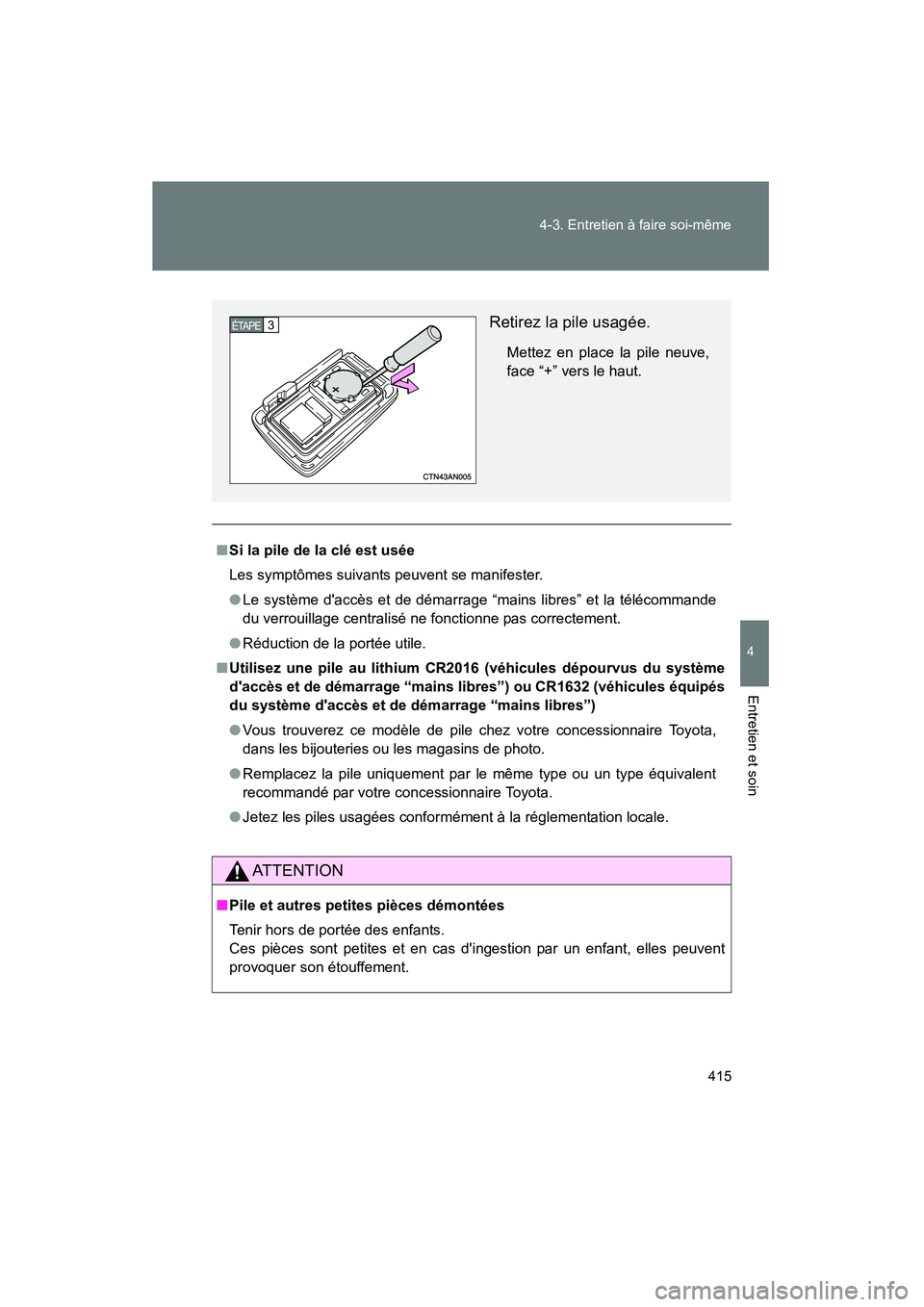

Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester.
● Le système d'accès et de démarrage “mains libres” et la télécommande
du verrouillage centralisé ne fonctionne pas correctement.
● Réduction de la portée utile.
■ Utilisez une pile au lithium CR 2016 (véhicules dépourvus du système
d'accès et de démarrage “mains libres”) ou CR1632 (véhicules équipés
du système d'accès et de démarrage “mains libres”)
● Vous trouverez ce modèle de pile chez votre concessionnaire Toyota,
dans les bijouteries ou les magasins de photo.
● Remplacez la pile uniquement par le même type ou un type équivalent
recommandé par votre concessionnaire Toyota.
● Jetez les piles usagées conformément à la réglementation locale.
AT T E N T I O N
■Pile et autres petites pièces démontées
Tenir hors de portée des enfants.
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer son étouffement.
Retirez la pile usagée.
Mettez en place la pile neuve,
face “+” vers le haut.
3 ÉTAPE

416 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)

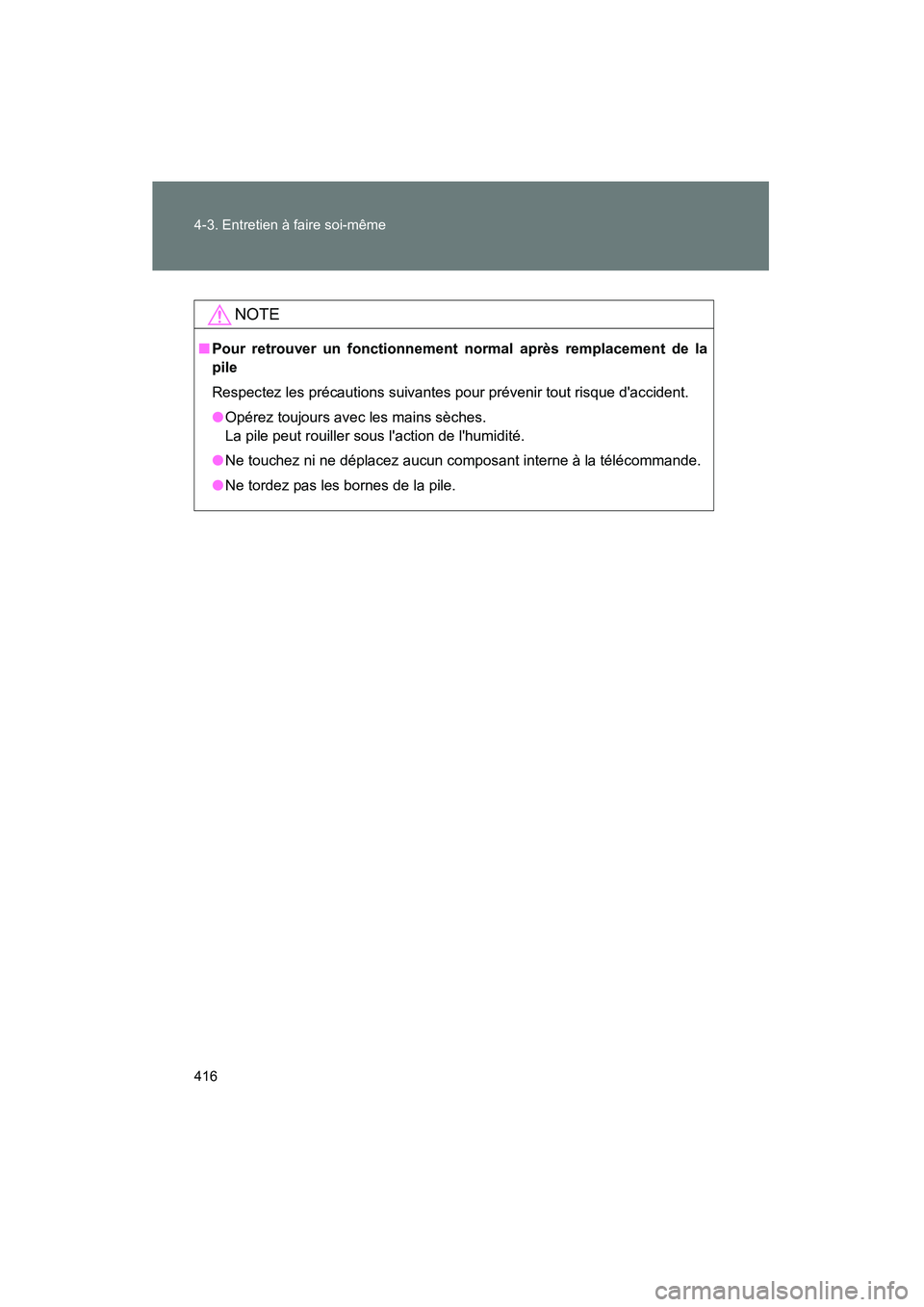

NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident.
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l'action de l'humidité.
● Ne touchez ni ne déplacez aucun composant interne à la télécommande.
● Ne tordez pas les bornes de la pile.

417
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D_(L/O_0808)
Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules sans système d'accès et de démarrage “mains
libres”: Mettez le contacteur de démarrage antivol sur arrêt.
Véhicules équipés du système d'accès et de démarrage
“mains libres”: Mettez le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” en mode ARRÊT.
Les fusibles sont situés aux endroits suivants. Pour vérifier
les fusibles, suivez les instructions suivantes.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur Type A: Appuyez sur les
languettes et ouvrez le
couvercle vers le haut.
Type B: Appuyez sur les
languettes et ouvrez le
couvercle vers le haut.1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

418 4-3. Entretien à faire soi-même
Rav4_D_(L/O_0808)

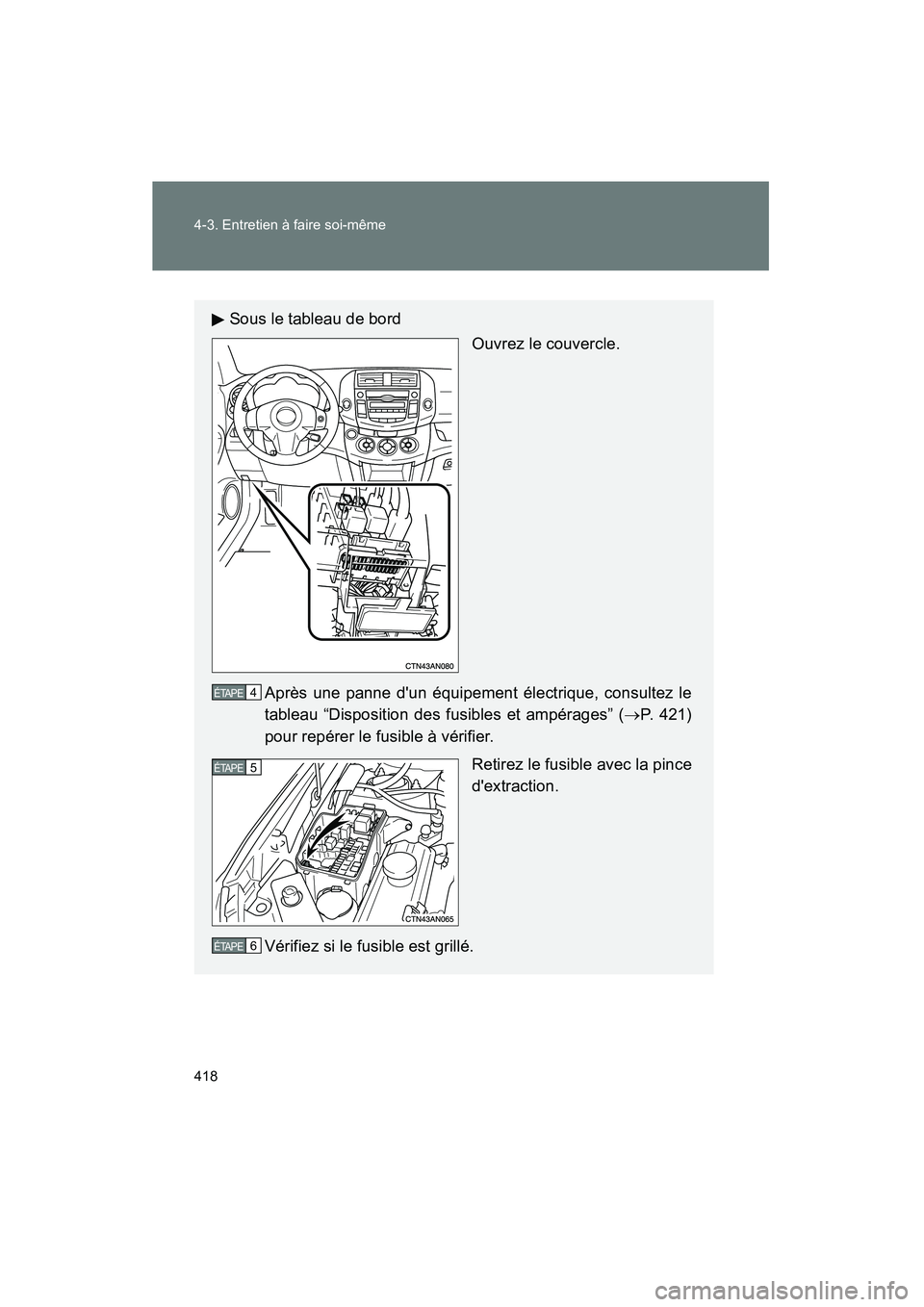

Sous le tableau de bordOuvrez le couvercle.
Après une panne d'un équipement électrique, consultez le
tableau “Disposition des fusibles et ampérages” ( →P. 421)
pour repérer le fusible à vérifier.
Retirez le fusible avec la pince
d'extraction.
Vérifiez si le fusible est grillé.
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE
