TOYOTA RAV4 2009 Manuel du propriétaire (in French)

5
En cas de problème

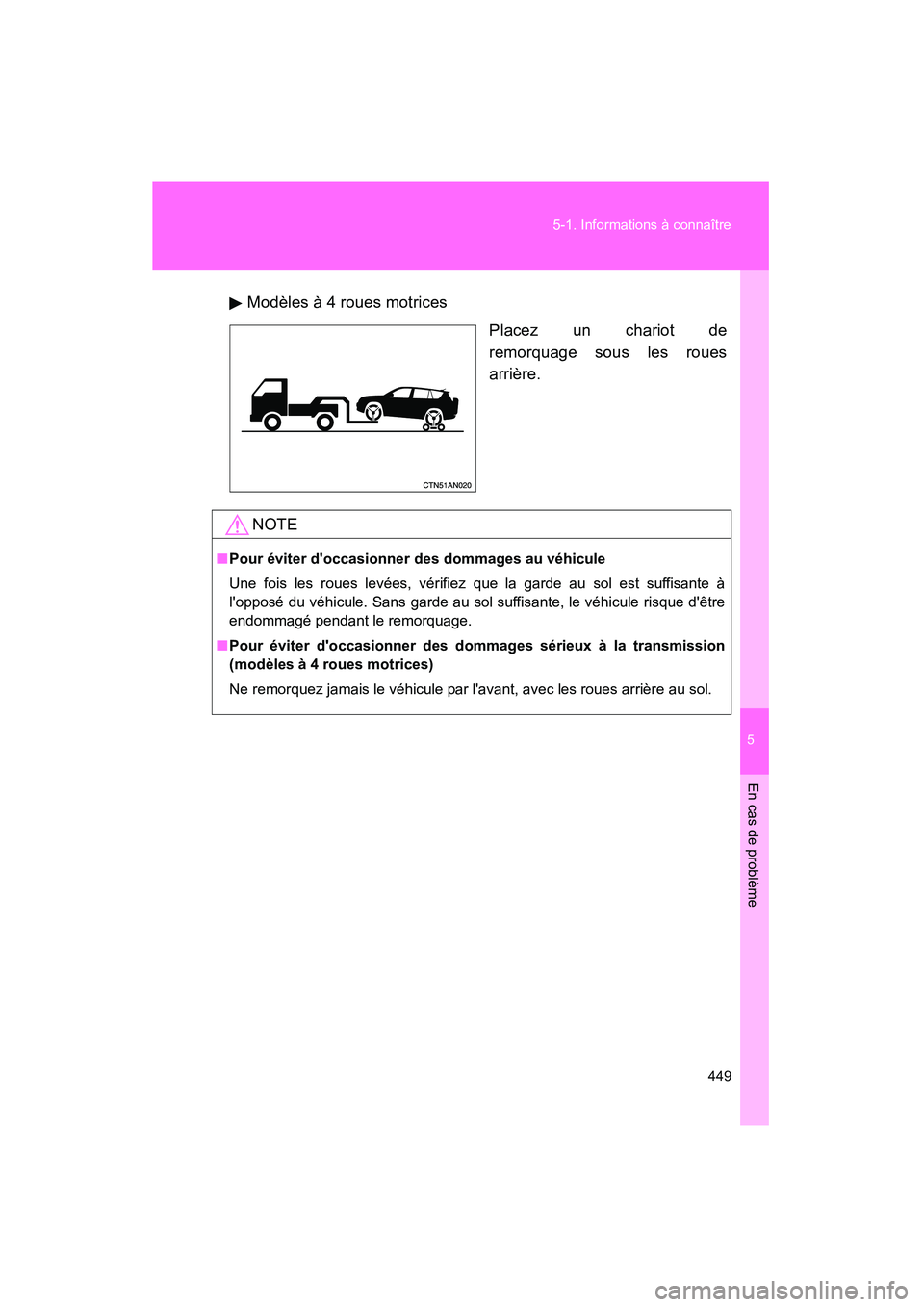

449
5-1. Informations à connaître
Rav4_D_(L/O_0808)
Modèles à 4 roues motrices
Placez un chariot de
remorquage sous les roues
arrière.
NOTE
■Pour éviter d'occasionner des dommages au véhicule
Une fois les roues levées, vérifiez que la garde au sol est suffisante à
l'opposé du véhicule. Sans garde au sol suffisante, le véhicule risque d'être
endommagé pendant le remorquage.
■ Pour éviter d'occasionner des dommages sérieux à la transmission
(modèles à 4 roues motrices)
Ne remorquez jamais le véhicule par l'avant, avec les roues arrière au sol.

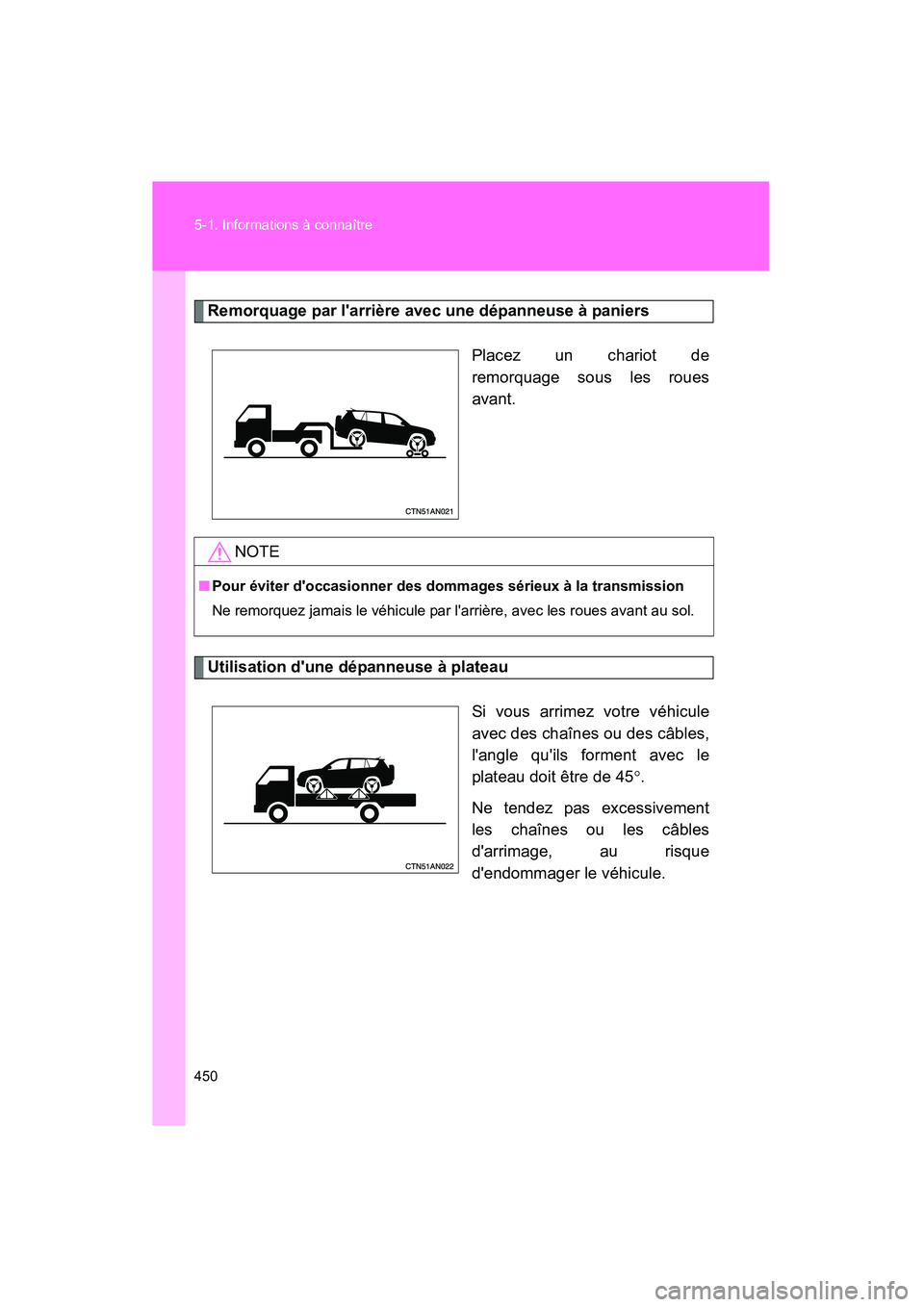

450 5-1. Informations à connaître
Rav4_D_(L/O_0808)
Remorquage par l'arrière avec une dépanneuse à paniersPlacez un chariot de
remorquage sous les roues
avant.
Utilisation d'une dépanneuse à plateauSi vous arrimez votre véhicule
avec des chaînes ou des câbles,
l'angle qu'ils forment avec le
plateau doit être de 45°.
Ne tendez pas excessivement
les chaînes ou les câbles
d'arrimage, au risque
d'endommager le véhicule.
NOTE
■ Pour éviter d'occasionner des dommages sérieux à la transmission
Ne remorquez jamais le véhicule par l'arrière, avec les roues avant au sol.

5
En cas de problème

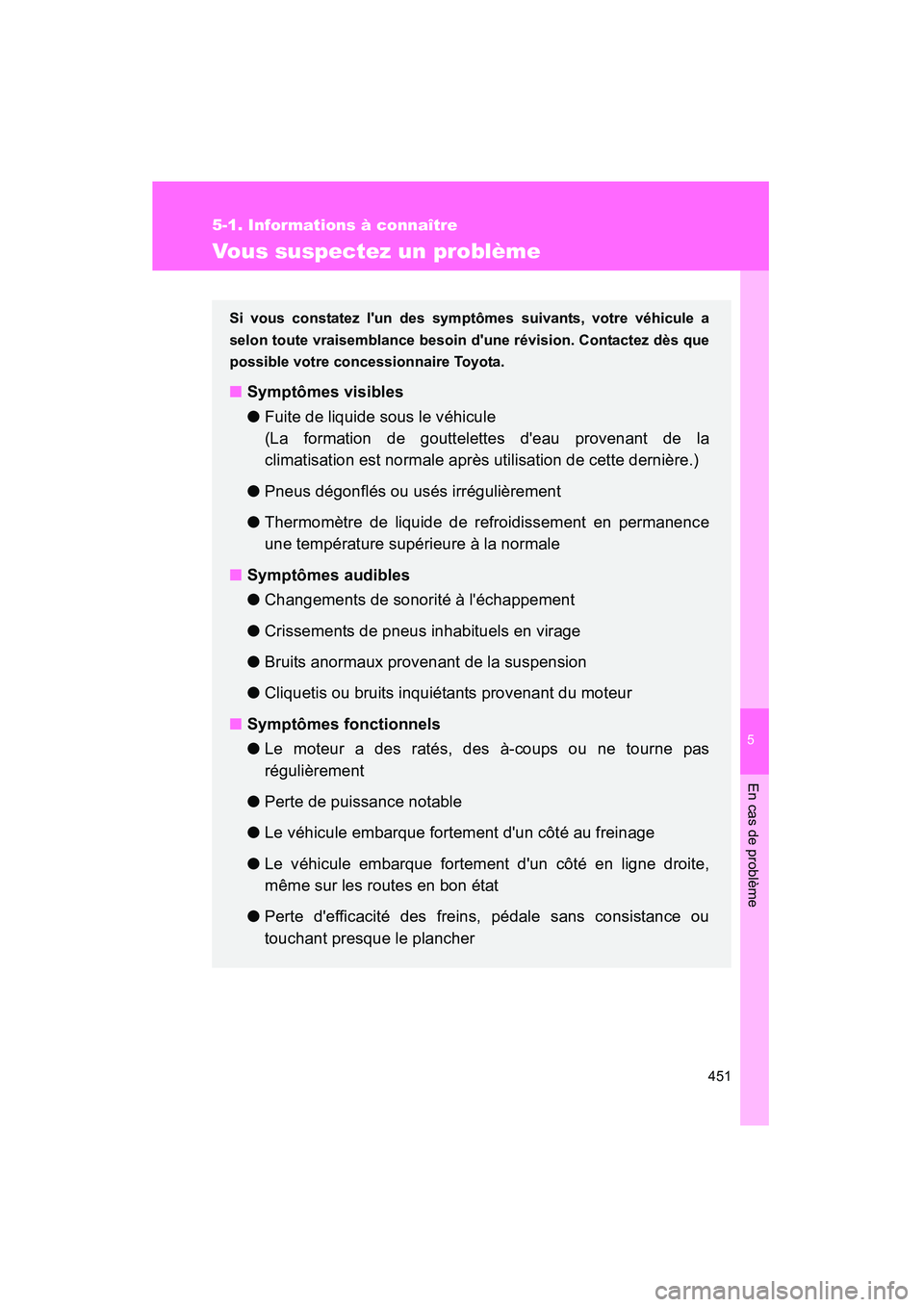

451
5-1. Informations à connaître
Rav4_D_(L/O_0808)
Vous suspectez un problème
Si vous constatez l'un des symptômes suivants, votre véhicule a
selon toute vraisemblance besoin d'une révision. Contactez dès que
possible votre concessionnaire Toyota.
■ Symptômes visibles
●Fuite de liquide sous le véhicule
(La formation de gouttelettes d'eau provenant de la
climatisation est normale après utilisation de cette dernière.)
● Pneus dégonflés ou usés irrégulièrement
● Thermomètre de liquide de refroidissement en permanence
une température supérieure à la normale
■ Symptômes audibles
●Changements de sonorité à l'échappement
● Crissements de pneus inhabituels en virage
● Bruits anormaux provenant de la suspension
● Cliquetis ou bruits inquiétants provenant du moteur
■ Symptômes fonctionnels
●Le moteur a des ratés, des à-coups ou ne tourne pas
régulièrement
● Perte de puissance notable
● Le véhicule embarque fortement d'un côté au freinage
● Le véhicule embarque fortement d'un côté en ligne droite,
même sur les routes en bon état
● Perte d'efficacité des freins, pédale sans consistance ou
touchant presque le plancher

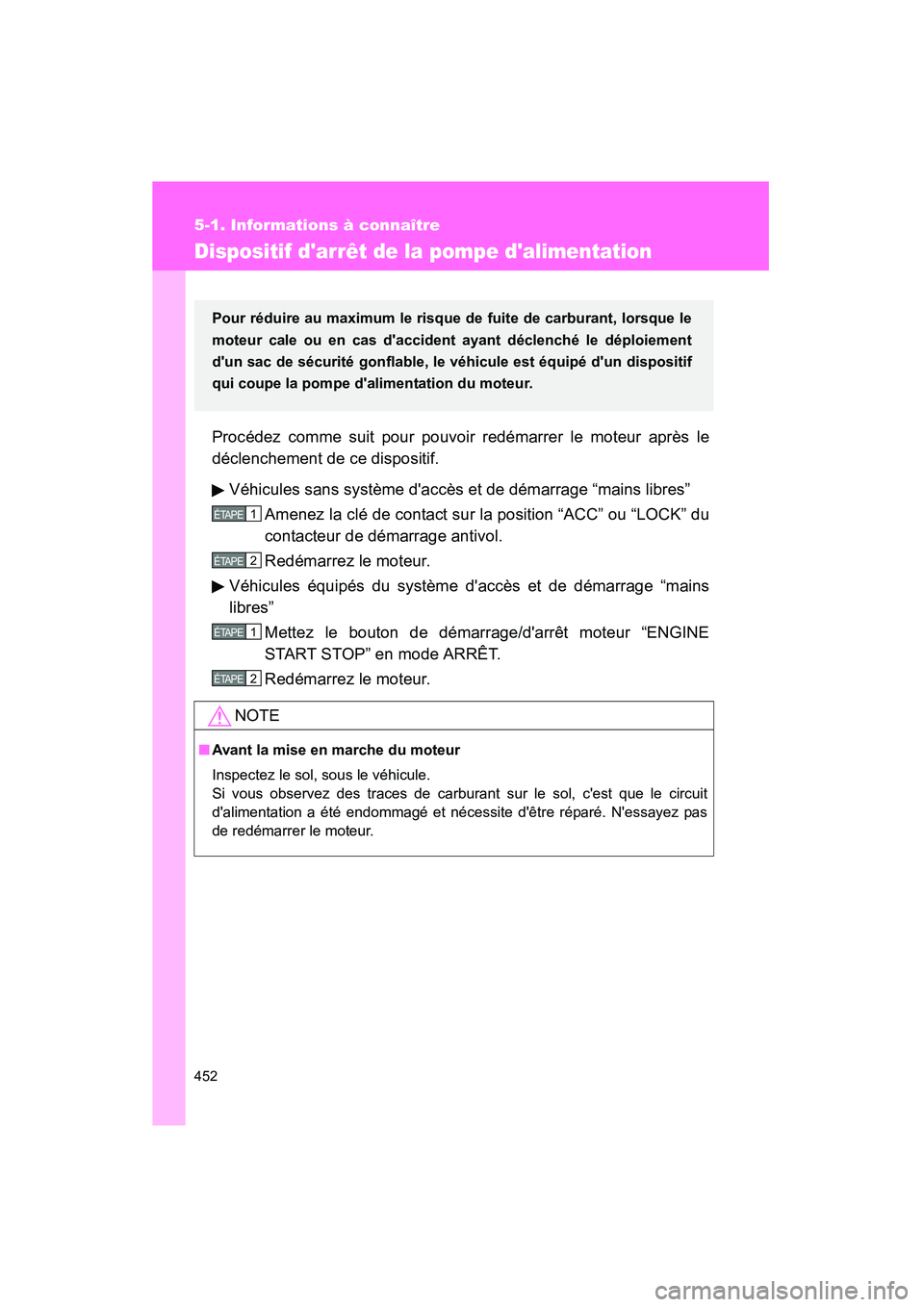

452
5-1. Informations à connaître
Rav4_D_(L/O_0808)
Dispositif d'arrêt de la pompe d'alimentation
Procédez comme suit pour pouvoir redémarrer le moteur après le
déclenchement de ce dispositif.Véhicules sans système d'accès et de démarrage “mains libres” Amenez la clé de contact sur la position “ACC” ou “LOCK” du
contacteur de démarrage antivol.
Redémarrez le moteur.
Véhicules équipés du système d'accès et de démarrage “mains
libres” Mettez le bouton de démarrage/d'arrêt moteur “ENGINE
START STOP” en mode ARRÊT.
Redémarrez le moteur.
NOTE
■Avant la mise en marche du moteur
Inspectez le sol, sous le véhicule.
Si vous observez des traces de carburant sur le sol, c'est que le circuit
d'alimentation a été endommagé et nécessite d'être réparé. N'essayez pas
de redémarrer le moteur.
Pour réduire au maximum le risque de fuite de carburant, lorsque le
moteur cale ou en cas d'accident ayant déclenché le déploiement
d'un sac de sécurité gonflable, le véhicule est équipé d'un dispositif
qui coupe la pompe d'alimentation du moteur.
1 ÉTAPE
2 ÉTAPE
1 ÉTAPE
2 ÉTAPE

5
En cas de problème
453
5-1. Informations à connaître
Rav4_D_(L/O_0808)
Enregistreur de bord
En cas d'accident ou de manœuvre d'urgenceC'est l'ensemble capteur des sacs de sécurité gonflable SRS qui
contient l'EDR. Lors d'un choc ou d'un accident, ce dispositif peut
enregistrer les informations suivantes, en totalité ou en partie:
● régime moteur
● s'il y a eu action sur la pédale de frein ou non
● la vitesse du véhicule
● le degré d'enfoncement de la pédale d'accélérateur
● la position du sélecteur de vitesses de la transmission
● si le conducteur et le passager avant portaient leur ceinture de
sécurité
● la position du siège conducteur
● données de déploiement du sac de sécurité gonflable SRS
● données de diagnostic du dispositif de sac de sécurité gonflable
SRS
● classification des occupants du siège passager avant
Les informations ci-dessus servent à améliorer la performance de
sécurité du véhicule. A la différence des enregistreurs des avions,
par exemple, l'EDR n'enregistre néanmoins aucune donnée sonore
comme la conversation entre les passagers.
Votre véhicule est muni des ordinateurs qui surveillent et contrôlent
certains aspects de votre véhicule. Ces ordinateurs vous assistent
pendant la conduite et garantissent une performance optimale du
véhicule.
En plus de mémoriser des données utiles pour la recherche des
pannes, l'enregistreur de bord garde la trace des événements
ayant conduit à un accident ou à une manœuvre d'urgence.

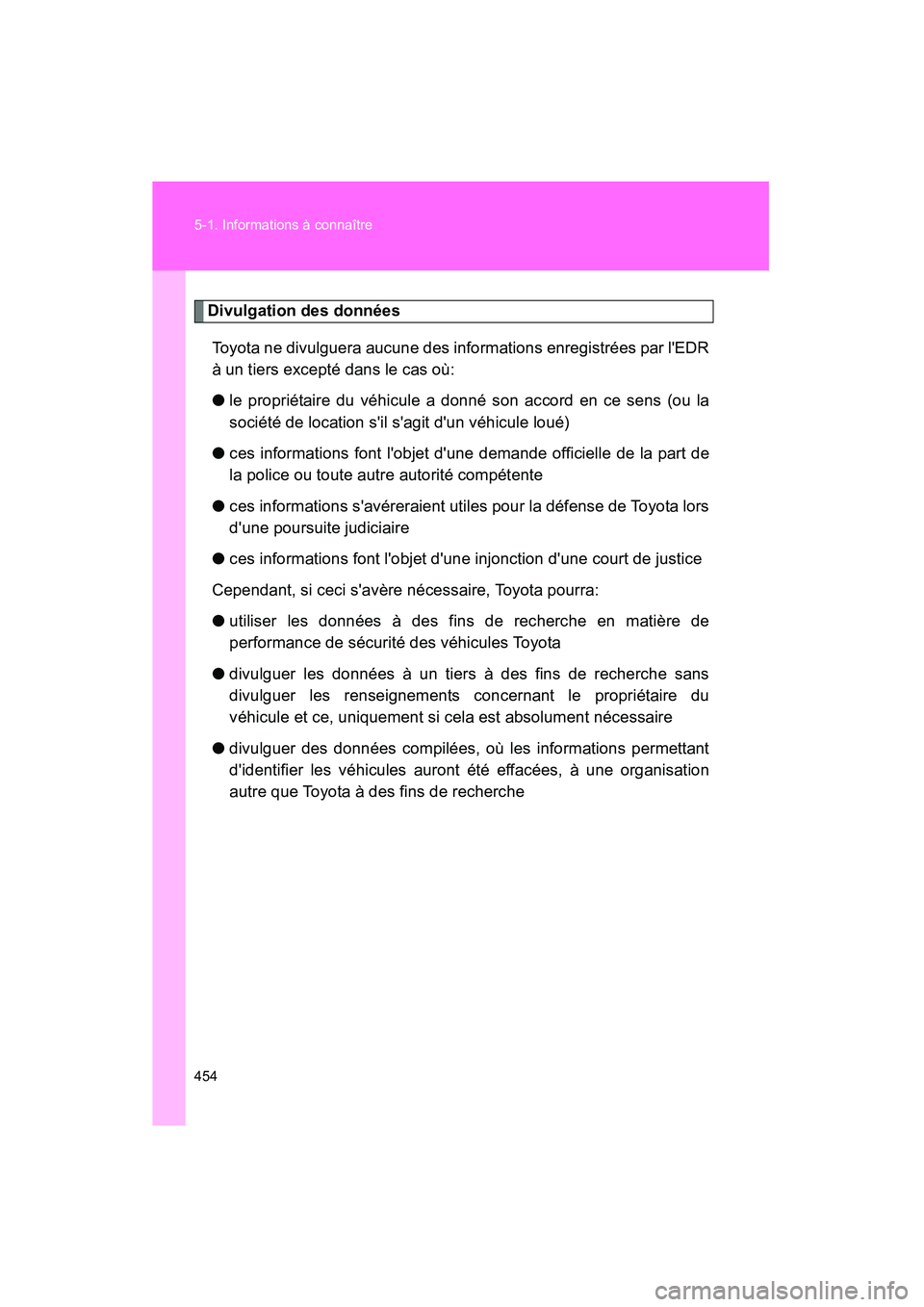

454 5-1. Informations à connaître
Rav4_D_(L/O_0808)
Divulgation des donnéesToyota ne divulguera aucune des informations enregistrées par l'EDR
à un tiers excepté dans le cas où:
● le propriétaire du véhicule a donné son accord en ce sens (ou la
société de location s'il s'agit d'un véhicule loué)
● ces informations font l'objet d'une demande officielle de la part de
la police ou toute autre autorité compétente
● ces informations s'avéreraient utiles pour la défense de Toyota lors
d'une poursuite judiciaire
● ces informations font l'objet d'une injonction d'une court de justice
Cependant, si ceci s'avère nécessaire, Toyota pourra:
● utiliser les données à des fins de recherche en matière de
performance de sécurité des véhicules Toyota
● divulguer les données à un tiers à des fins de recherche sans
divulguer les renseignements concernant le propriétaire du
véhicule et ce, uniquement si cela est absolument nécessaire
● divulguer des données compilées, où les informations permettant
d'identifier les véhicules auront été effacées, à une organisation
autre que Toyota à des fins de recherche

5
En cas de problème

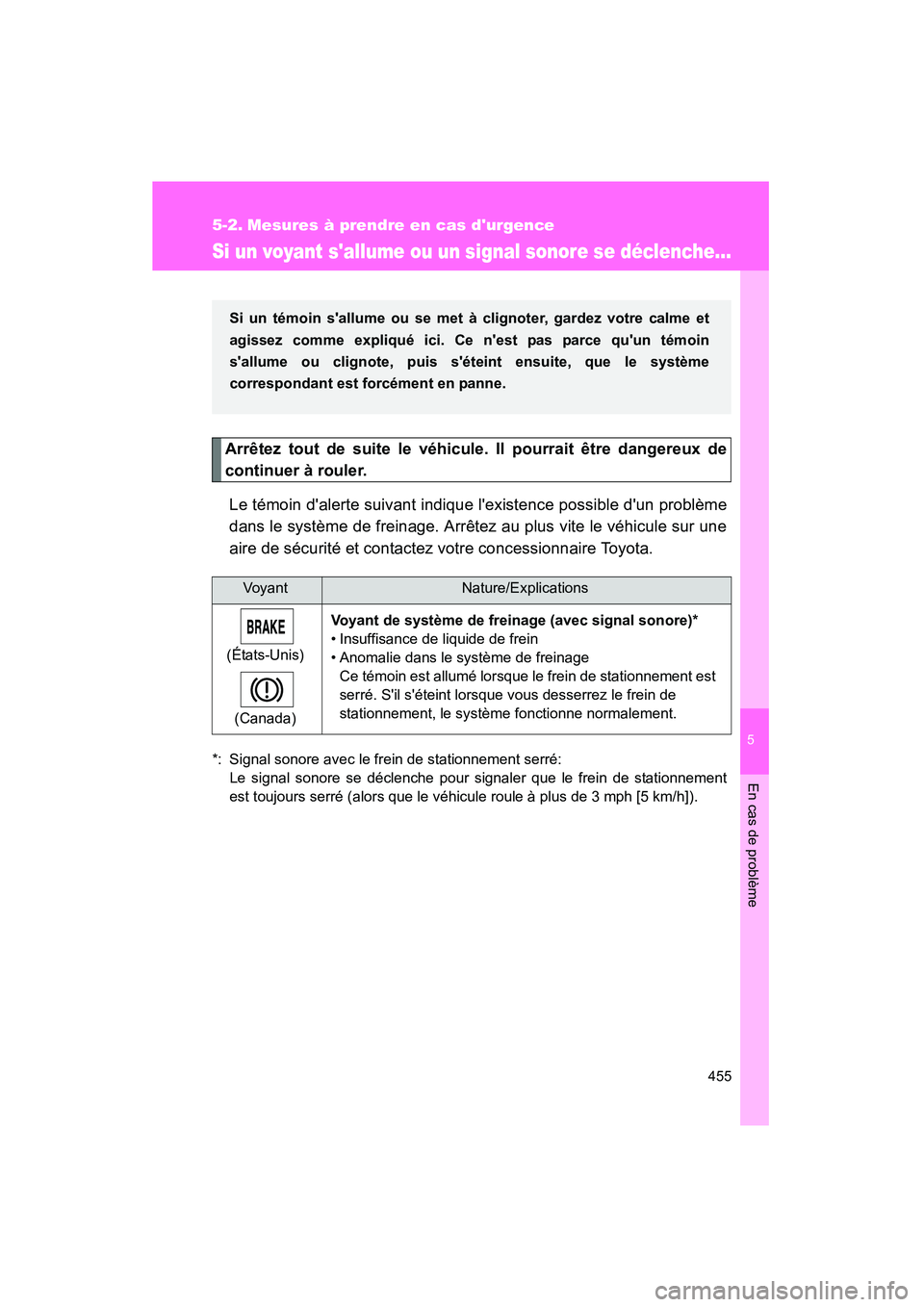

455
Rav4_D_(L/O_0808)
5-2. Mesures à prendre en cas d'urgence
Si un voyant s'allume ou un signal sonore se déclenche...
Arrêtez tout de suite le véhicule. Il pourrait être dangereux de
continuer à rouler.Le témoin d'alerte suivant indique l'existence possible d'un problème
dans le système de freinage. Arrêtez au plus vite le véhicule sur une
aire de sécurité et contactez votre concessionnaire Toyota.
*: Signal sonore avec le frein de stationnement serré: Le signal sonore se déclenche pour signaler que le frein de stationnement
est toujours serré (alors que le véhicule roule à plus de 3 mph [5 km/h]).
VoyantNature/Explications
(États-Unis) (Canada) Voyant de système de freinage (avec signal sonore)*
• Insuffisance de liquide de frein
• Anomalie dans le système de freinage
Ce témoin est allumé lorsque le frein de stationnement est
serré. S'il s'éteint lorsque vous desserrez le frein de
stationnement, le système fonctionne normalement.
Si un témoin s'allume ou se met à clignoter, gardez votre calme et
agissez comme expliqué ici. Ce n'est pas parce qu'un témoin
s'allume ou clignote, puis s'éteint ensuite, que le système
correspondant est forcément en panne.

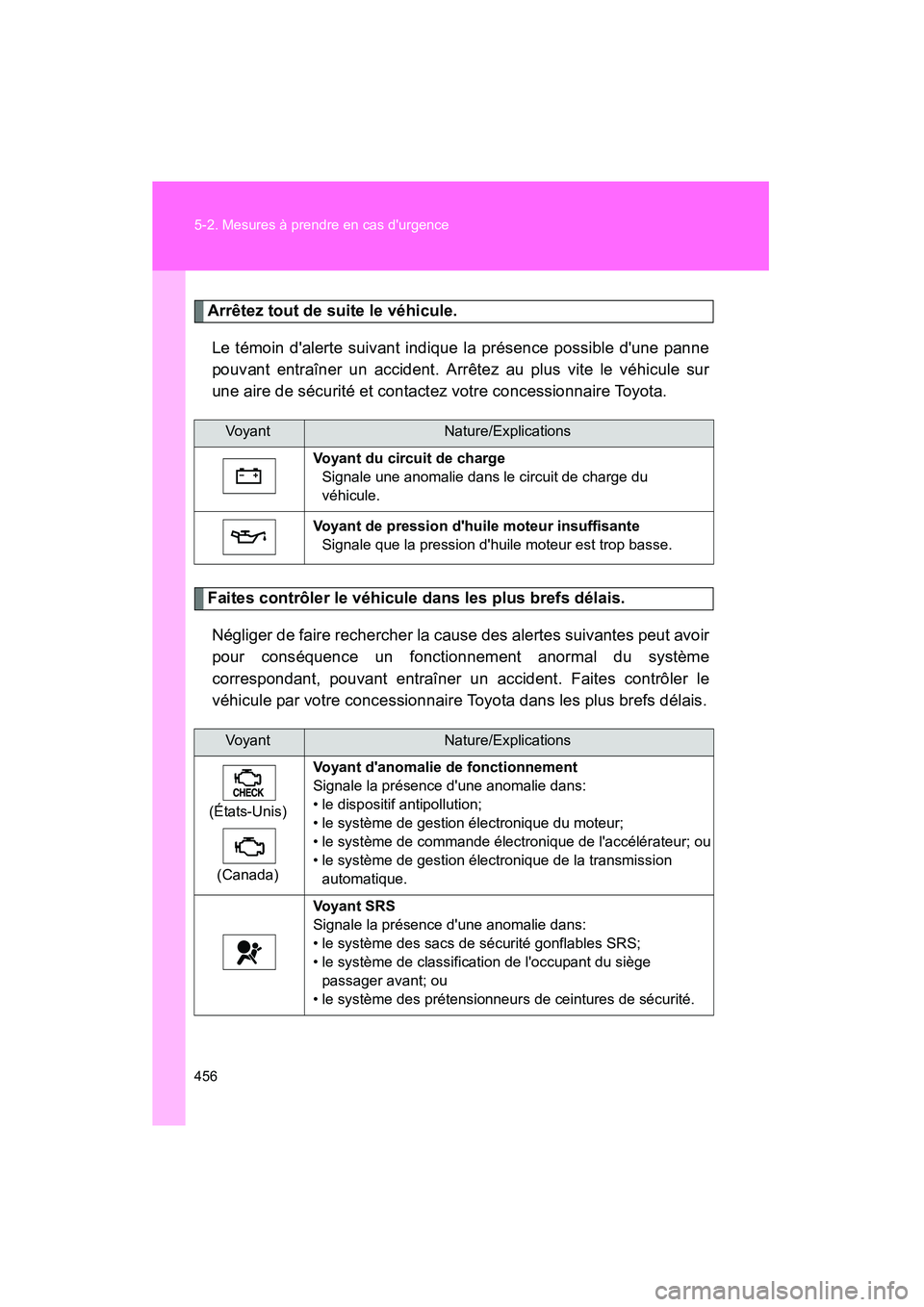

456 5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
Arrêtez tout de suite le véhicule.Le témoin d'alerte suivant indique la présence possible d'une panne
pouvant entraîner un accident. Arrêtez au plus vite le véhicule sur
une aire de sécurité et contactez votre concessionnaire Toyota.
Faites contrôler le véhicule dans les plus brefs délais.Négliger de faire rechercher la cause des alertes suivantes peut avoir
pour conséquence un fonctionnement anormal du système
correspondant, pouvant entraîner un accident. Faites contrôler le
véhicule par votre concessionnaire Toyota dans les plus brefs délais.
VoyantNature/Explications
Voyant du circuit de charge Signale une anomalie dans le circuit de charge du
véhicule.
Voyant de pression d'huile moteur insuffisante Signale que la pression d'huile moteur est trop basse.
VoyantNature/Explications
(États-Unis) (Canada) Voyant d'anomalie de fonctionnement
Signale la présence d'une anomalie dans:
• le dispositif antipollution;
• le système de gestion électronique du moteur;
• le système de commande électronique de l'accélérateur; ou
• le système de gestion électronique de la transmission
automatique.
Voyant SRS
Signale la présence d'une anomalie dans:
• le système des sacs de sécurité gonflables SRS;
• le système de classification de l'occupant du siège passager avant; ou
• le système des prétensionneurs de ceintures de sécurité.

5
En cas de problème

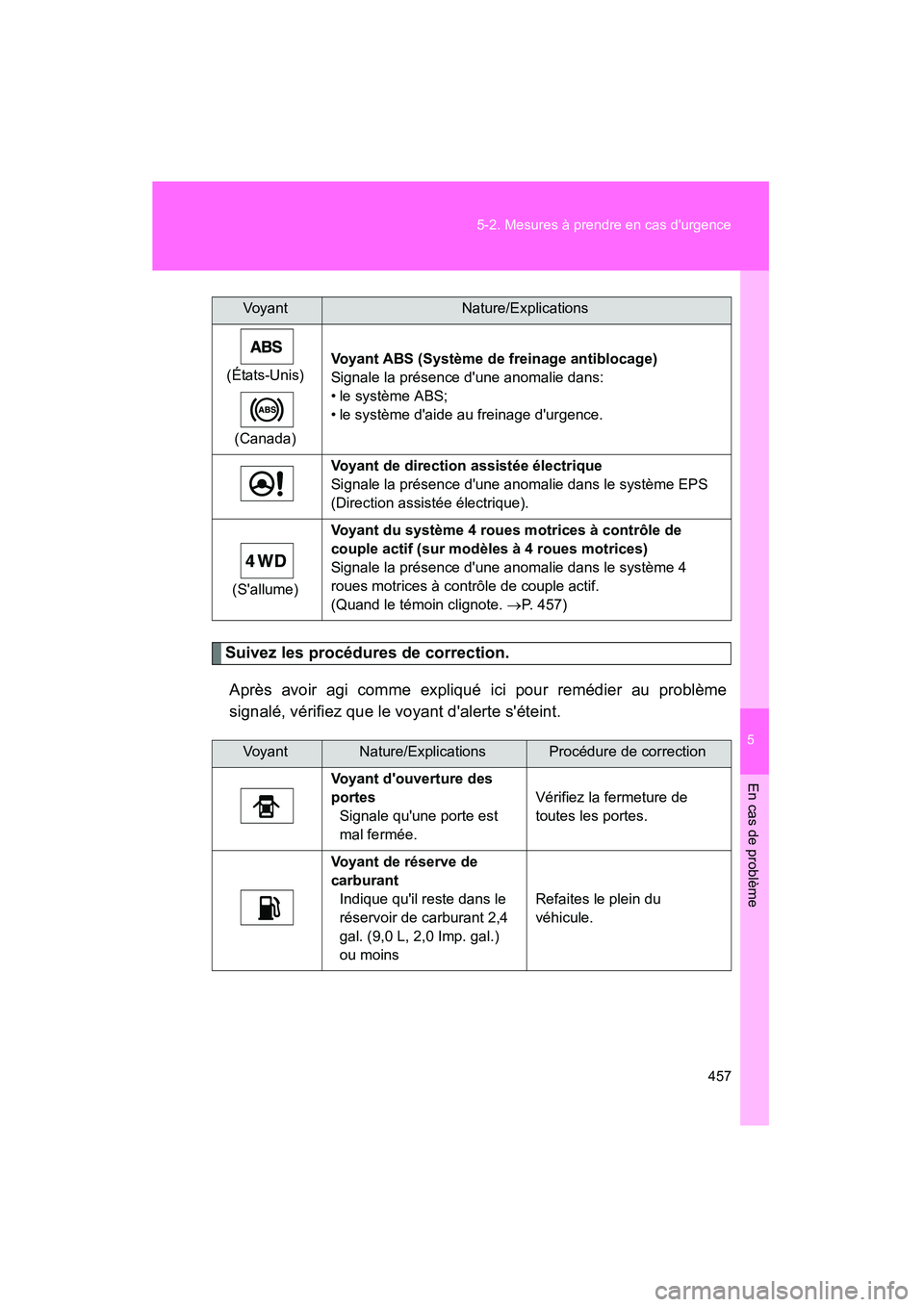

457
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
Suivez les procédures de correction.
Après avoir agi comme expliqué ici pour remédier au problème
signalé, vérifiez que le voyant d'alerte s'éteint.
(États-Unis)
(Canada) Voyant ABS (Système de freinage antiblocage)
Signale la présence d'une anomalie dans:
• le système ABS;
• le système d'aide au freinage d'urgence.
Voyant de direction assistée électrique
Signale la présence d'une anomalie dans le système EPS
(Direction assistée électrique).
(S'allume) Voyant du système 4 roues motrices à contrôle de
couple actif (sur modèles à 4 roues motrices)
Signale la présence d'une anomalie dans le système 4
roues motrices à contrôle de couple actif.
(Quand le témoin clignote.
→P. 457)
VoyantNature/ExplicationsProcédure de correction
Voyant d'ouverture des
portes Signale qu'une porte est
mal fermée. Vérifiez la fermeture de
toutes les portes.
Voyant de réserve de
carburant Indique qu'il reste dans le
réservoir de carburant 2,4
gal. (9,0 L, 2,0 Imp. gal.)
ou moins Refaites le plein du
véhicule.
VoyantNature/Explications

458 5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
Voyant de rappel de
ceinture de sécurité
conducteur
(avec signal sonore)
*
Avertit la personne au
volant qu'elle n'a pas
attaché sa ceinture de
sécurité.Attachez votre ceinture de
sécurité.
(sur la console centrale) Voyant de rappel de
ceinture de sécurité
passager avant
(avec signal sonore)
*
Avertit la personne assise
à la place du passager
avant qu'elle n'a pas
attaché sa ceinture de
sécurité.
Attachez votre ceinture de
sécurité.
(clignotant) Voyant du système 4
roues motrices à contrôle
de couple actif (sur
modèles à 4 roues
motrices)
Signale une surchauffe de
l'huile de transmission.
(Quand le témoin s'allume.
→ P. 456) Ralentissez (jusqu'à ce que
le témoin s'éteigne) ou
arrêtez le véhicule dans un
endroit sûr et laissez le
moteur tourner au ralenti
jusqu'à ce que le témoin
s'éteigne.
Voyant de surchauffe de
l'huile de transmission
automatique (sur modèles
équipés) Signale une surchauffe de
l'huile de la transmission
automatique. Arrêtez le véhicule dans un
endroit sûr et mettez le
levier de sélecteur sur “P”.
Si le voyant ne s'éteint pas,
contactez votre
concessionnaire Toyota.
VoyantNature/ExplicationsProcédure de correction
