TOYOTA RAV4 2009 Manuel du propriétaire (in French)

5
En cas de problème

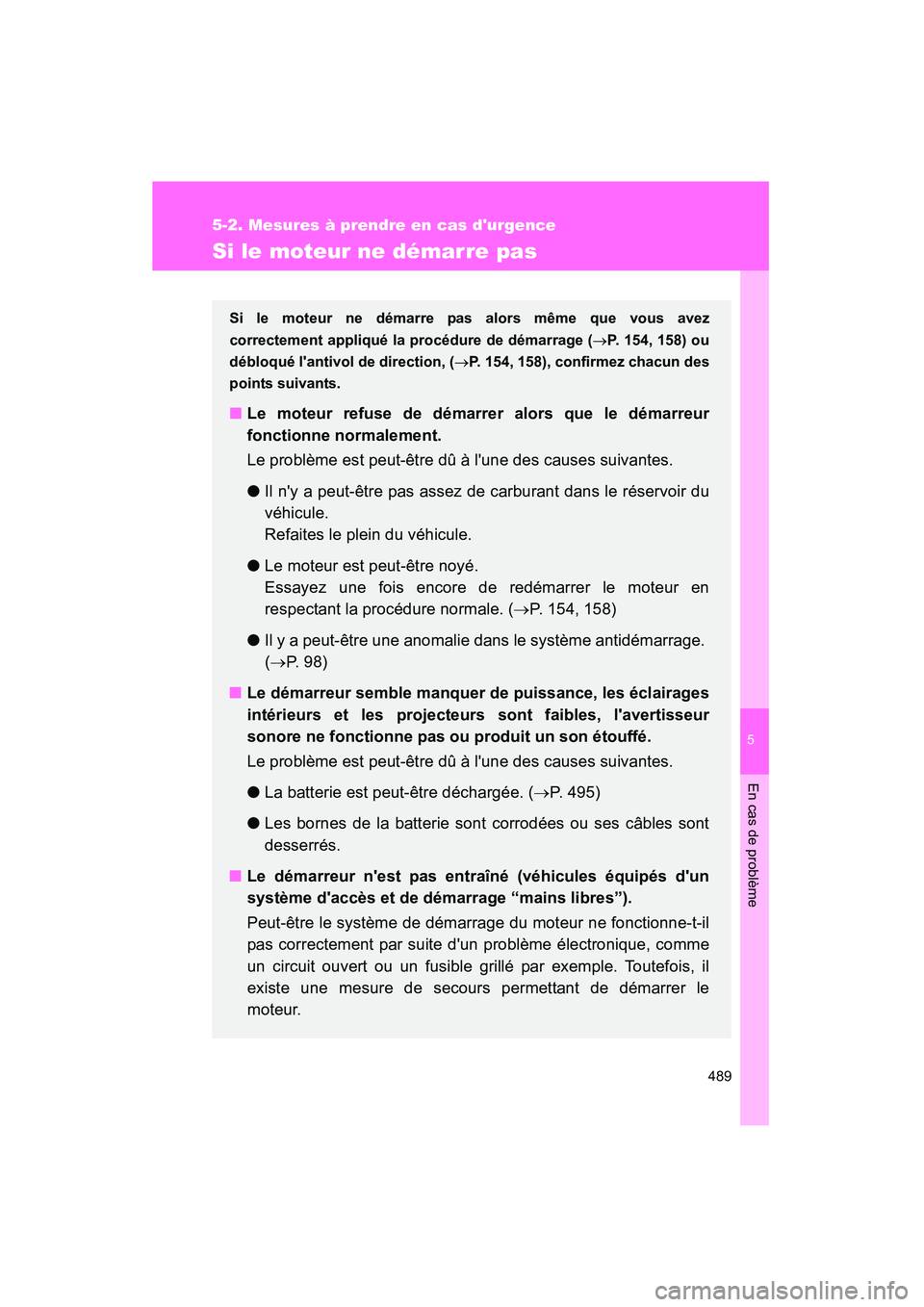

489
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
Si le moteur ne démarre pas
Si le moteur ne démarre pas alors même que vous avez
correctement appliqué la procédure de démarrage (→P. 154, 158) ou
débloqué l'antivol de direction, ( →P. 154, 158), confirmez chacun des
points suivants.
■ Le moteur refuse de démarrer alors que le démarreur
fonctionne normalement.
Le problème est peut-être dû à l'une des causes suivantes.
●Il n'y a peut-être pas assez de carburant dans le réservoir du
véhicule.
Refaites le plein du véhicule.
● Le moteur est peut-être noyé.
Essayez une fois encore de redémarrer le moteur en
respectant la procédure normale. ( →P. 154, 158)
● Il y a peut-être une anomalie dans le système antidémarrage.
(→ P. 98)
■ Le démarreur semble manquer de puissance, les éclairages
intérieurs et les projecteurs sont faibles, l'avertisseur
sonore ne fonctionne pas ou produit un son étouffé.
Le problème est peut-être dû à l'une des causes suivantes.
●La batterie est peut-être déchargée. ( →P. 495)
● Les bornes de la batterie sont corrodées ou ses câbles sont
desserrés.
■ Le démarreur n'est pas entraîné (véhicules équipés d'un
système d'accès et de démarrage “mains libres”).
Peut-être le système de démarrage du moteur ne fonctionne-t-il
pas correctement par suite d'un problème électronique, comme
un circuit ouvert ou un fusible grillé par exemple. Toutefois, il
existe une mesure de secours permettant de démarrer le
moteur.

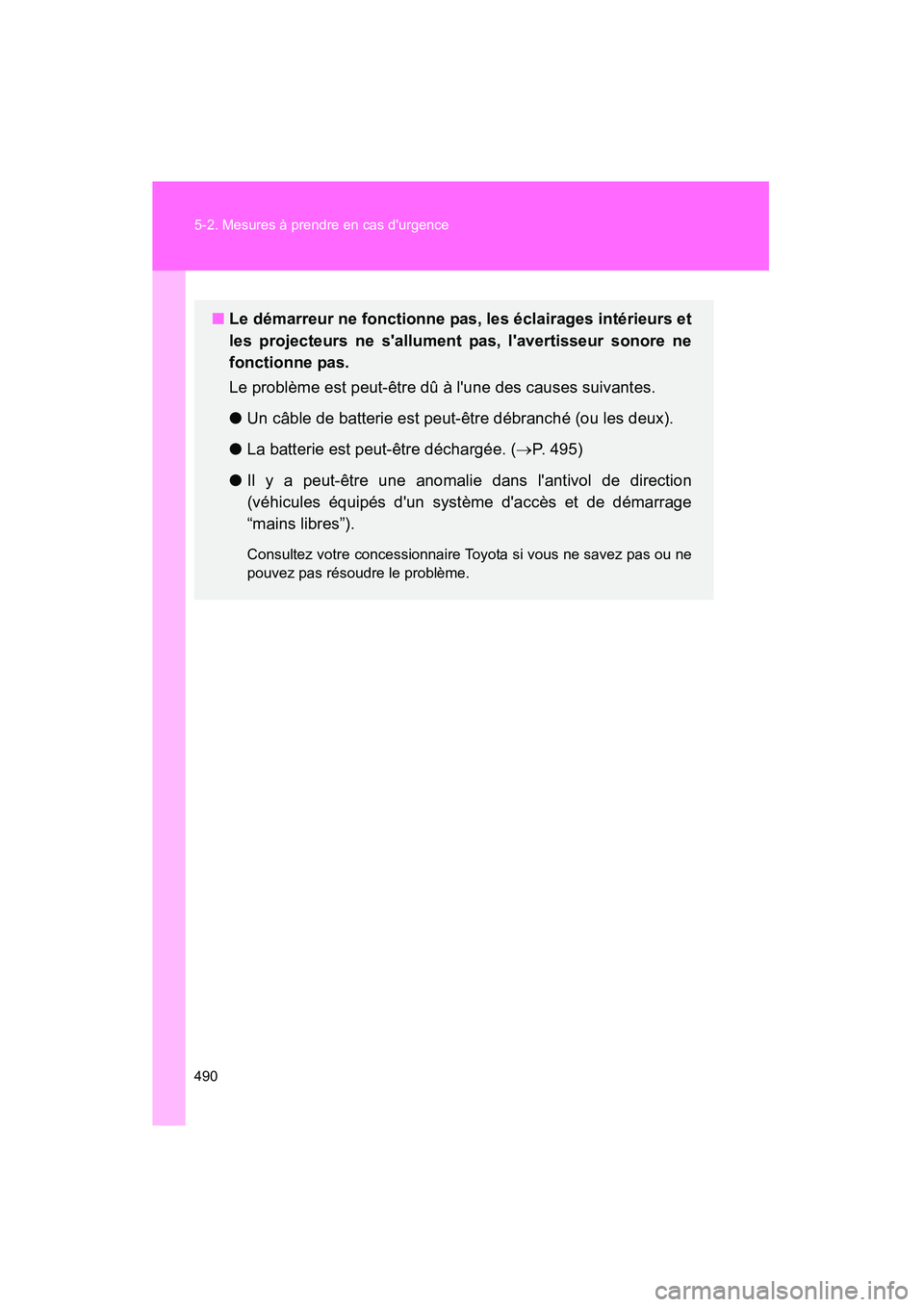

490 5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
■Le démarreur ne fonctionne pas, les éclairages intérieurs et
les projecteurs ne s'allument pas, l'avertisseur sonore ne
fonctionne pas.
Le problème est peut-être dû à l'une des causes suivantes.
● Un câble de batterie est peut-être débranché (ou les deux).
● La batterie est peut-être déchargée. ( →P. 495)
● Il y a peut-être une anomalie dans l'antivol de direction
(véhicules équipés d'un système d'accès et de démarrage
“mains libres”).
Consultez votre concessionnaire Toyota si vous ne savez pas ou ne
pouvez pas résoudre le problème.

5
En cas de problème
491
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)

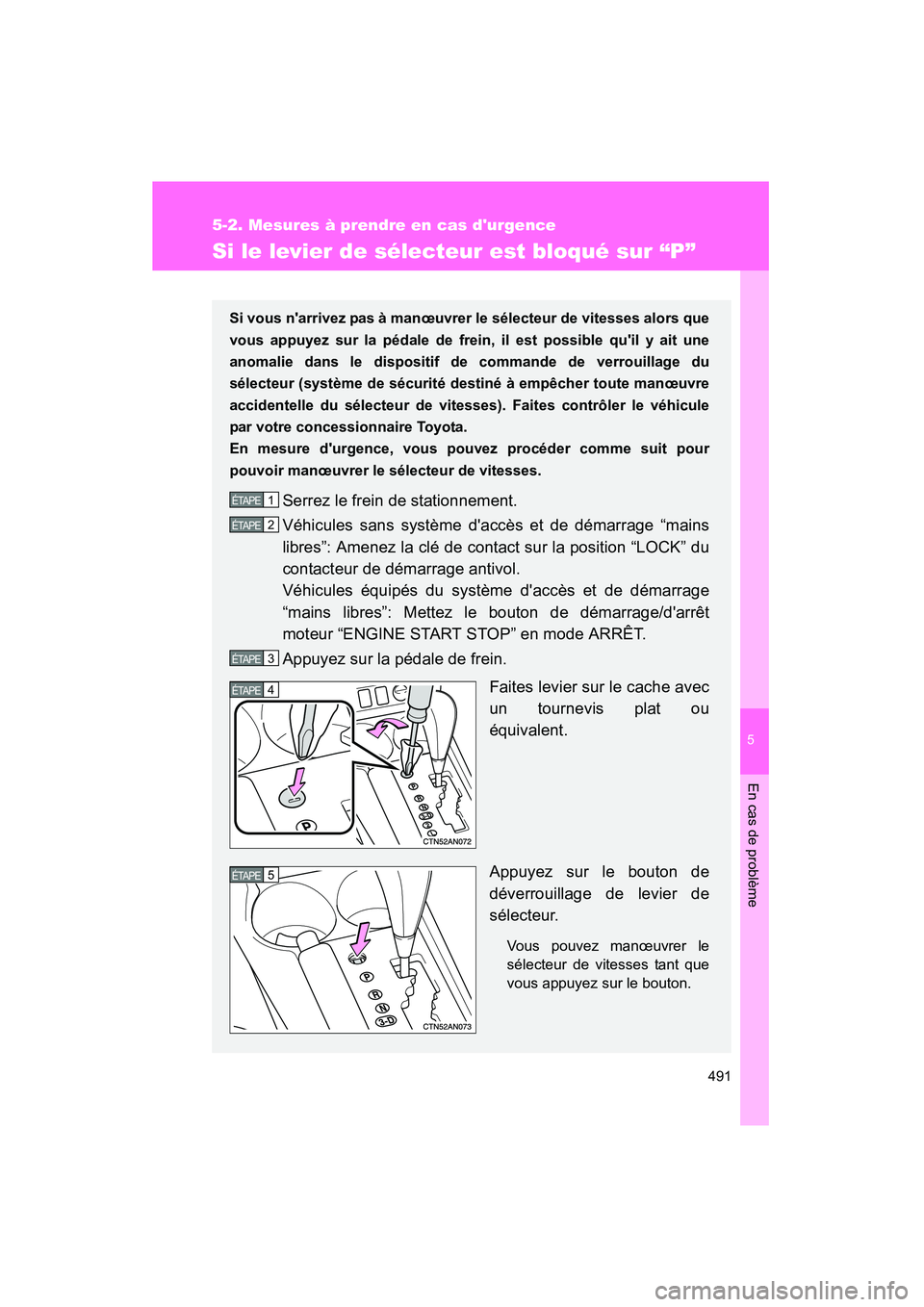

Si le levier de sélecteur est bloqué sur “P”
Si vous n'arrivez pas à manœuvrer le sélecteur de vitesses alors que
vous appuyez sur la pédale de frein, il est possible qu'il y ait une
anomalie dans le dispositif de commande de verrouillage du
sélecteur (système de sécurité destiné à empêcher toute manœuvre
accidentelle du sélecteur de vitesses). Faites contrôler le véhicule
par votre concessionnaire Toyota.
En mesure d'urgence, vous pou vez procéder comme suit pour
pouvoir manœuvrer le sélecteur de vitesses.
Serrez le frein de stationnement.
Véhicules sans système d'accès et de démarrage “mains
libres”: Amenez la clé de contact sur la position “LOCK” du
contacteur de démarrage antivol.
Véhicules équipés du système d'accès et de démarrage
“mains libres”: Mettez le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” en mode ARRÊT.
Appuyez sur la pédale de frein.
Faites levier sur le cache avec
un tournevis plat ou
équivalent.
Appuyez sur le bouton de
déverrouillage de levier de
sélecteur.
Vous pouvez manœuvrer le
sélecteur de vitesses tant que
vous appuyez sur le bouton.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE

492
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
Si vous perdez vos clés
Votre concessionnaire Toyota est en mesure de vous fabriquer de
nouvelles clés d'origine.
Pour les véhicules équipés d'un système d'accès et de démarrage
“mains libres”, apportez-lui l'autre clé et le numéro de la clé gravé
sur la languette qui l'accompagne.
Pour les véhicules sans système d'accès et de démarrage “mains
libres”, apportez-lui la clé principale et le numéro de la clé gravé sur
la languette qui l'accompagne.

5
En cas de problème

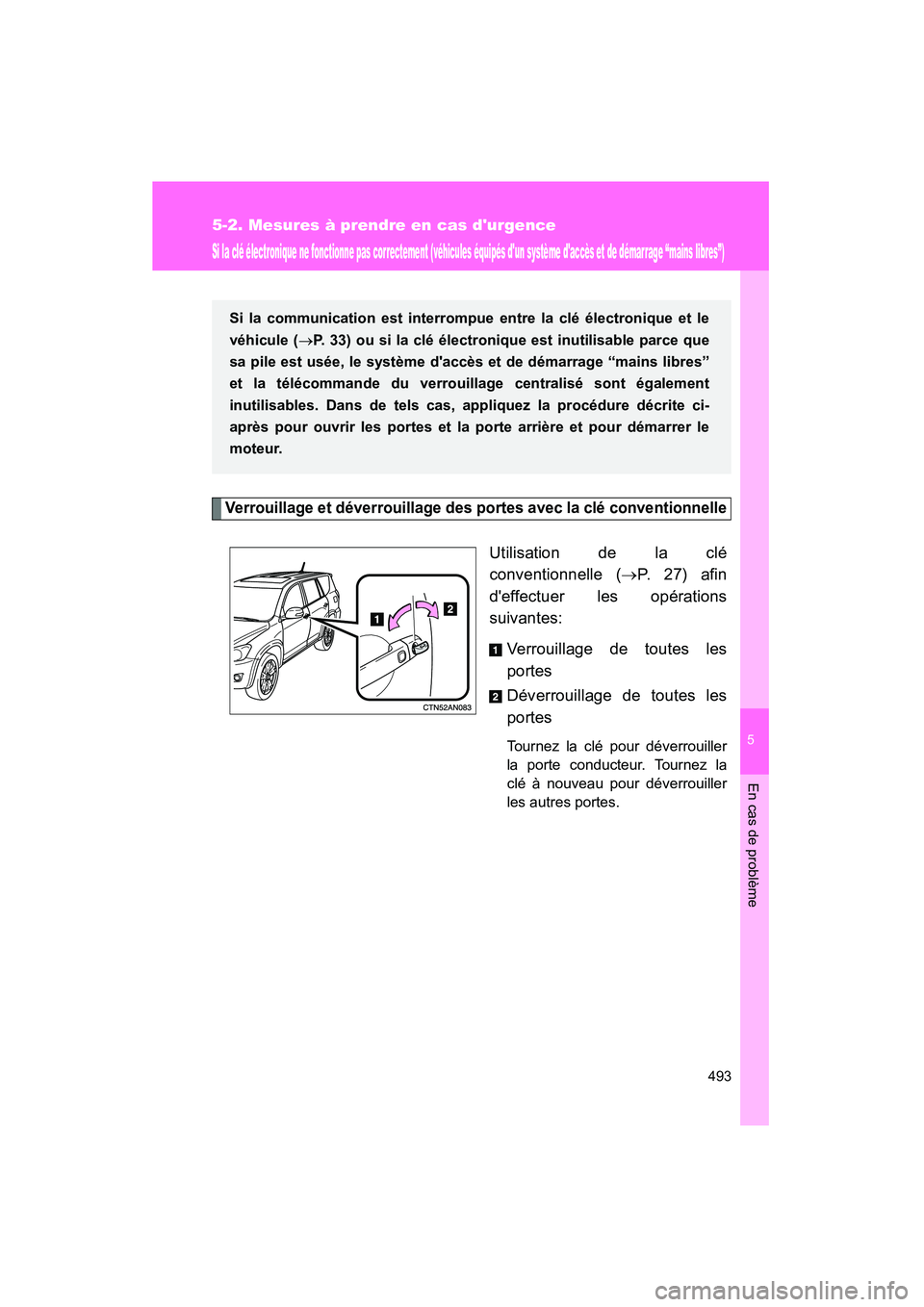

493
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
Si la clé électronique ne fonctionne pas correctement (véhicules équipés d'un système d'accès et de démarrage “mains libres”)
Verrouillage et déverrouillage des portes avec la clé conventionnelle
Utilisation de la clé
conventionnelle (→P. 2 7 ) a f i n
d'effectuer les opérations
suivantes:
Verrouillage de toutes les
portes
Déverrouillage de toutes les
portes
Tournez la clé pour déverrouiller
la porte conducteur. Tournez la
clé à nouveau pour déverrouiller
les autres portes.
Si la communication est interrompue entre la clé électronique et le
véhicule ( →P. 33) ou si la clé électronique est inutilisable parce que
sa pile est usée, le système d'accès et de démarrage “mains libres”
et la télécommande du verrouillage centralisé sont également
inutilisables. Dans de tels cas, ap pliquez la procédure décrite ci-
après pour ouvrir les portes et la porte arrière et pour démarrer le
moteur.

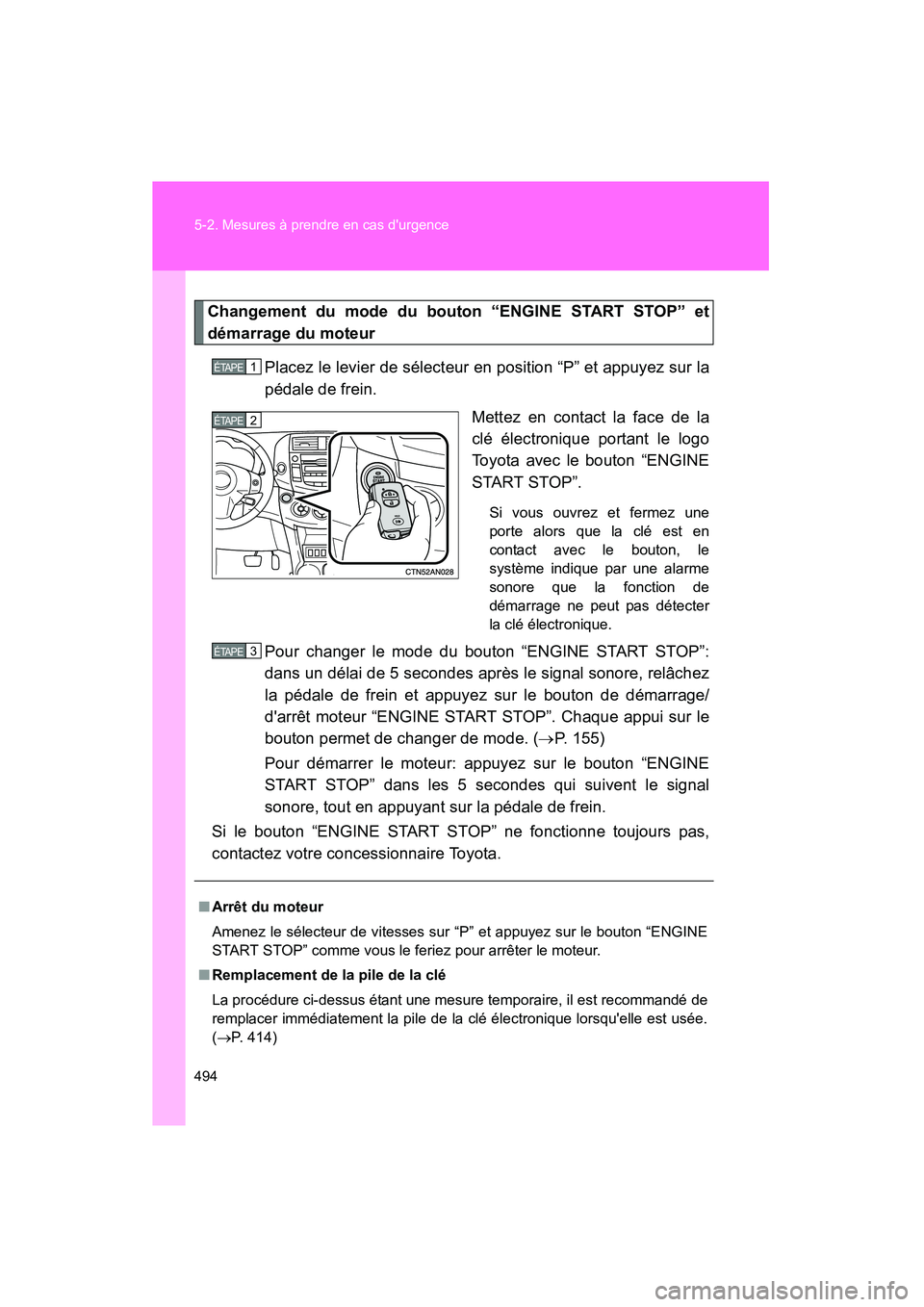

494 5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
Changement du mode du bouton “ENGINE START STOP” et
démarrage du moteurPlacez le levier de sélecteur en position “P” et appuyez sur la
pédale de frein. Mettez en contact la face de la
clé électronique portant le logo
Toyota avec le bouton “ENGINE
START STOP”.
Si vous ouvrez et fermez une
porte alors que la clé est en
contact avec le bouton, le
système indique par une alarme
sonore que la fonction de
démarrage ne peut pas détecter
la clé électronique.
Pour changer le mode du bouton “ENGINE START STOP”:
dans un délai de 5 secondes après le signal sonore, relâchez
la pédale de frein et appuyez sur le bouton de démarrage/
d'arrêt moteur “ENGINE START STOP”. Chaque appui sur le
bouton permet de changer de mode. ( →P. 155)
Pour démarrer le moteur: appuyez sur le bouton “ENGINE
START STOP” dans les 5 secondes qui suivent le signal
sonore, tout en appuyant sur la pédale de frein.
Si le bouton “ENGINE START STOP” ne fonctionne toujours pas,
contactez votre concessionnaire Toyota.
1 ÉTAPE
2 ÉTAPE
■ Arrêt du moteur
Amenez le sélecteur de vitesses sur “P” et appuyez sur le bouton “ENGINE
START STOP” comme vous le feriez pour arrêter le moteur.
■ Remplacement de la pile de la clé
La procédure ci-dessus étant une mesure temporaire, il est recommandé de
remplacer immédiatement la pile de la clé électronique lorsqu'elle est usée.
(→ P. 414)
3 ÉTAPE

5
En cas de problème

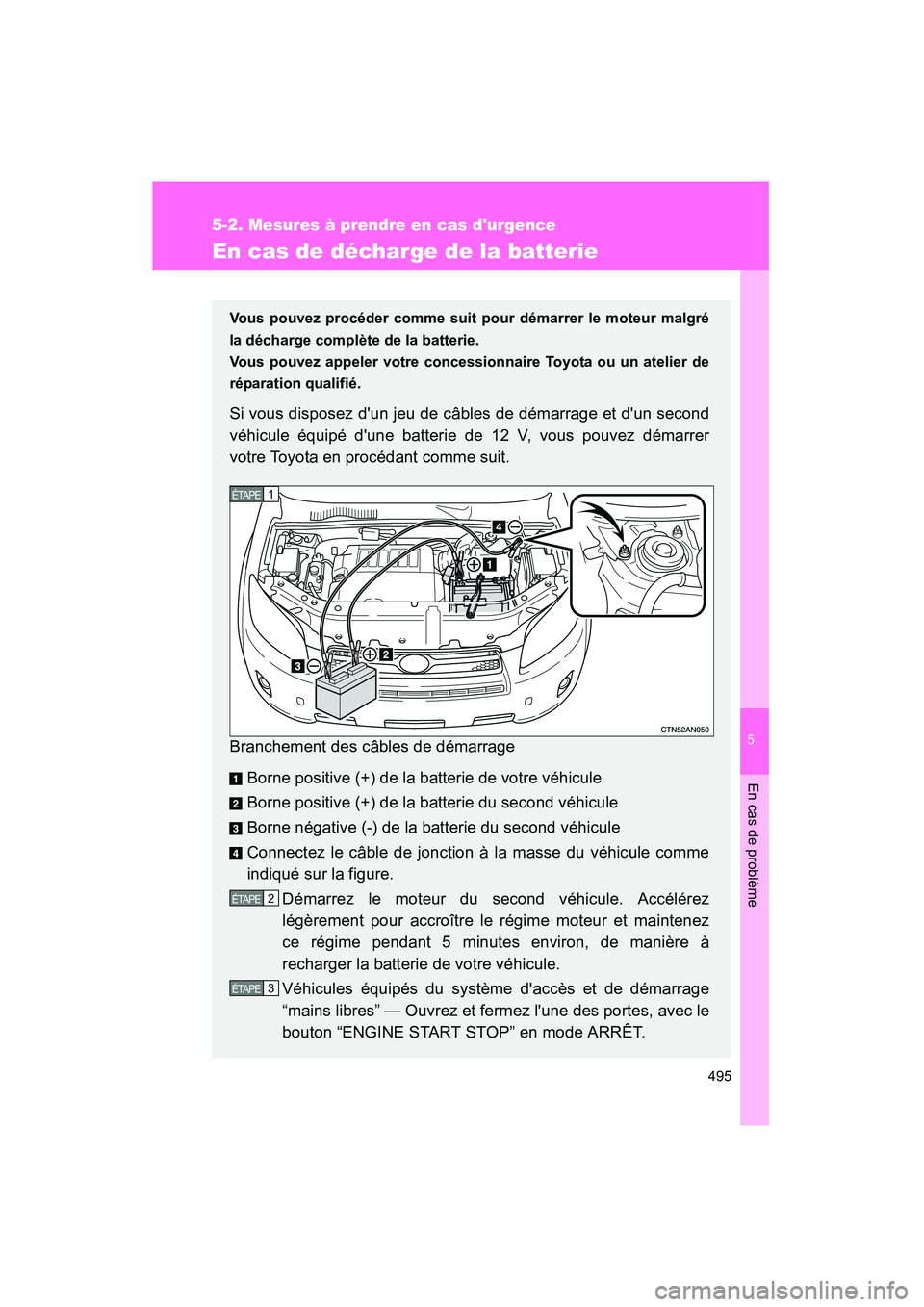

495
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
En cas de décharge de la batterie
Vous pouvez procéder comme suit pour démarrer le moteur malgré
la décharge complète de la batterie.
Vous pouvez appeler votre concessionnaire Toyota ou un atelier de
réparation qualifié.
Si vous disposez d'un jeu de câbles de démarrage et d'un second
véhicule équipé d'une batterie de 12 V, vous pouvez démarrer
votre Toyota en procédant comme suit.
Branchement des câbles de démarrage Borne positive (+) de la batterie de votre véhicule
Borne positive (+) de la batterie du second véhicule
Borne négative (-) de la batterie du second véhicule
Connectez le câble de jonction à la masse du véhicule comme
indiqué sur la figure. Démarrez le moteur du second véhicule. Accélérez
légèrement pour accroître le régime moteur et maintenez
ce régime pendant 5 minutes environ, de manière à
recharger la batterie de votre véhicule.
Véhicules équipés du système d'accès et de démarrage
“mains libres” — Ouvrez et fermez l'une des portes, avec le
bouton “ENGINE START STOP” en mode ARRÊT.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

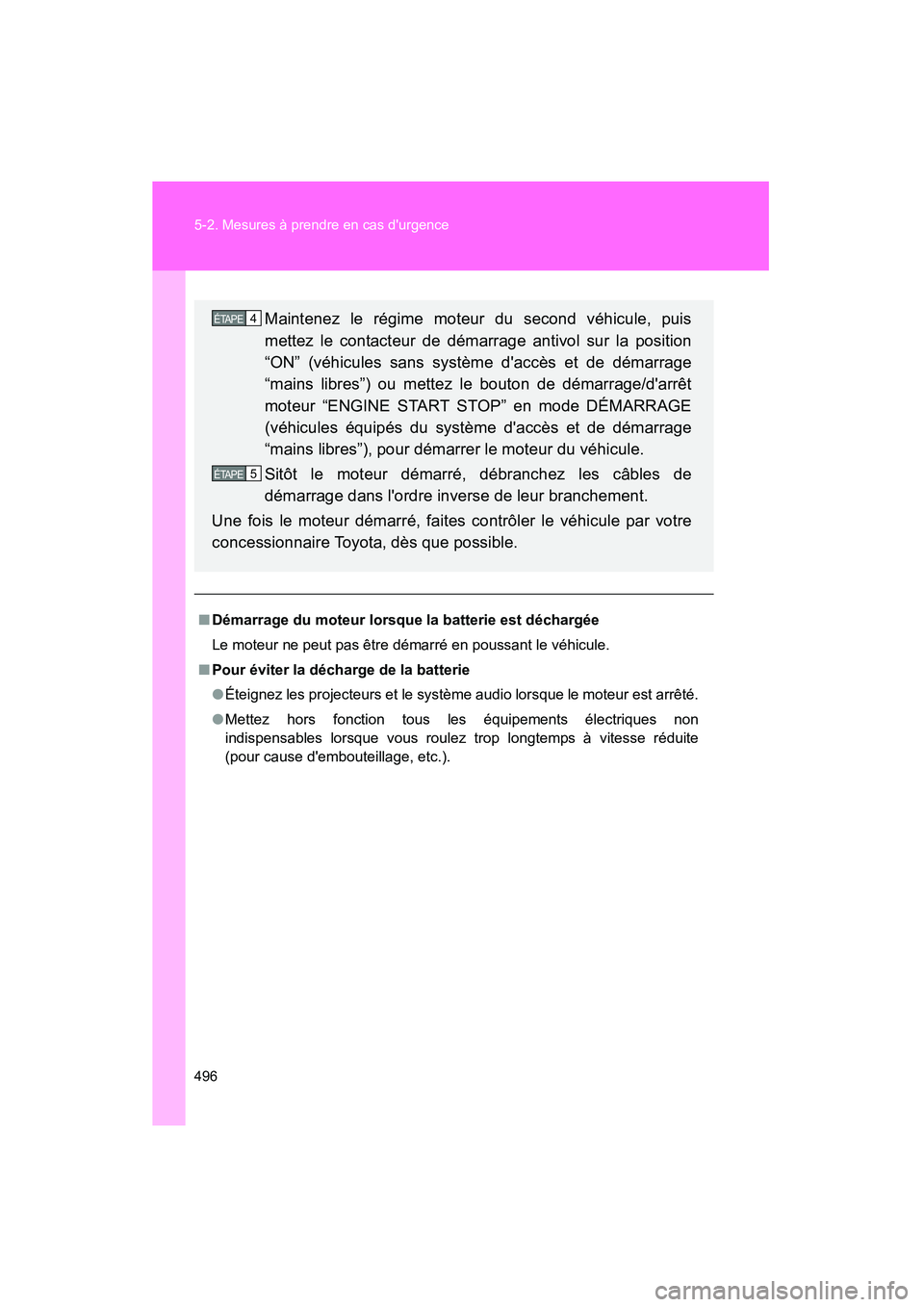

496 5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
■Démarrage du moteur lorsque la batterie est déchargée
Le moteur ne peut pas être démarré en poussant le véhicule.
■ Pour éviter la décharge de la batterie
●Éteignez les projecteurs et le système audio lorsque le moteur est arrêté.
● Mettez hors fonction tous les équipements électriques non
indispensables lorsque vous roulez trop longtemps à vitesse réduite
(pour cause d'embouteillage, etc.).
Maintenez le régime moteur du second véhicule, puis
mettez le contacteur de démarrage antivol sur la position
“ON” (véhicules sans système d'accès et de démarrage
“mains libres”) ou mettez le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” en mode DÉMARRAGE
(véhicules équipés du système d'accès et de démarrage
“mains libres”), pour démarrer le moteur du véhicule.
Sitôt le moteur démarré, débranchez les câbles de
démarrage dans l'ordre inverse de leur branchement.
Une fois le moteur démarré, faites contrôler le véhicule par votre
concessionnaire Toyota, dès que possible.4 ÉTAPE
5 ÉTAPE

5
En cas de problème

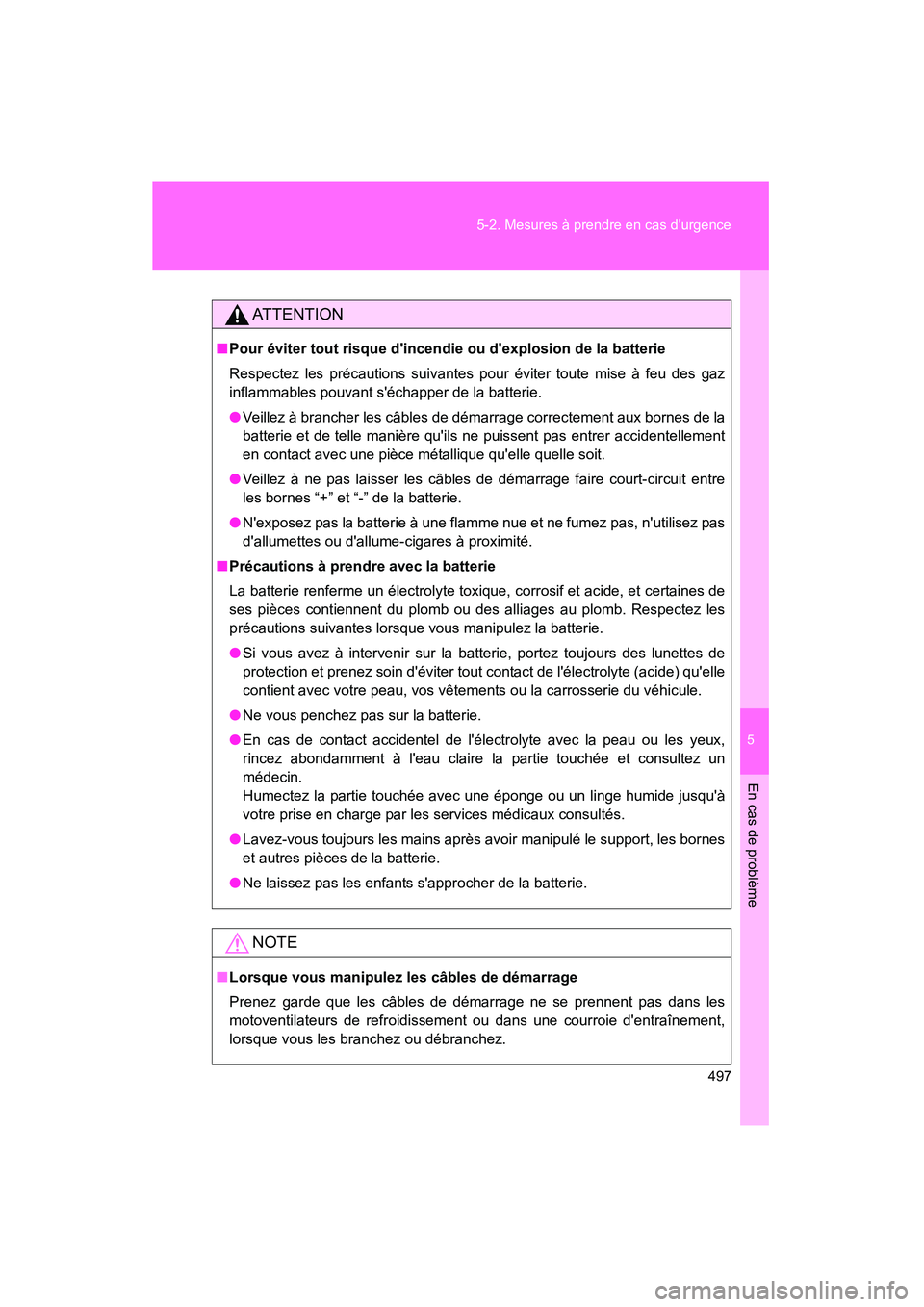

497
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
AT T E N T I O N
■
Pour éviter tout risque d'incendie ou d'explosion de la batterie
Respectez les précautions suivantes pour éviter toute mise à feu des gaz
inflammables pouvant s'échapper de la batterie.
● Veillez à brancher les câbles de démarrage correctement aux bornes de la
batterie et de telle manière qu'ils ne puissent pas entrer accidentellement
en contact avec une pièce métallique qu'elle quelle soit.
● Veillez à ne pas laisser les câbles de démarrage faire court-circuit entre
les bornes “+” et “-” de la batterie.
● N'exposez pas la batterie à une flamme nue et ne fumez pas, n'utilisez pas
d'allumettes ou d'allume-cigares à proximité.
■ Précautions à prendre avec la batterie
La batterie renferme un électrolyte toxique, corrosif et acide, et certaines de
ses pièces contiennent du plomb ou des alliages au plomb. Respectez les
précautions suivantes lorsque vous manipulez la batterie.
● Si vous avez à intervenir sur la ba tterie, portez toujours des lunettes de
protection et prenez soin d'éviter tout contact de l'électrolyte (acide) qu'elle
contient avec votre peau, vos vêtements ou la carrosserie du véhicule.
● Ne vous penchez pas sur la batterie.
● En cas de contact accidentel de l'électrolyte avec la peau ou les yeux,
rincez abondamment à l'eau claire la partie touchée et consultez un
médecin.
Humectez la partie touchée avec une éponge ou un linge humide jusqu'à
votre prise en charge par les services médicaux consultés.
● Lavez-vous toujours les mains après avoir manipulé le support, les bornes
et autres pièces de la batterie.
● Ne laissez pas les enfants s'approcher de la batterie.
NOTE
■Lorsque vous manipulez les câbles de démarrage
Prenez garde que les câbles de démarrage ne se prennent pas dans les
motoventilateurs de refroidissement ou dans une courroie d'entraînement,
lorsque vous les branchez ou débranchez.

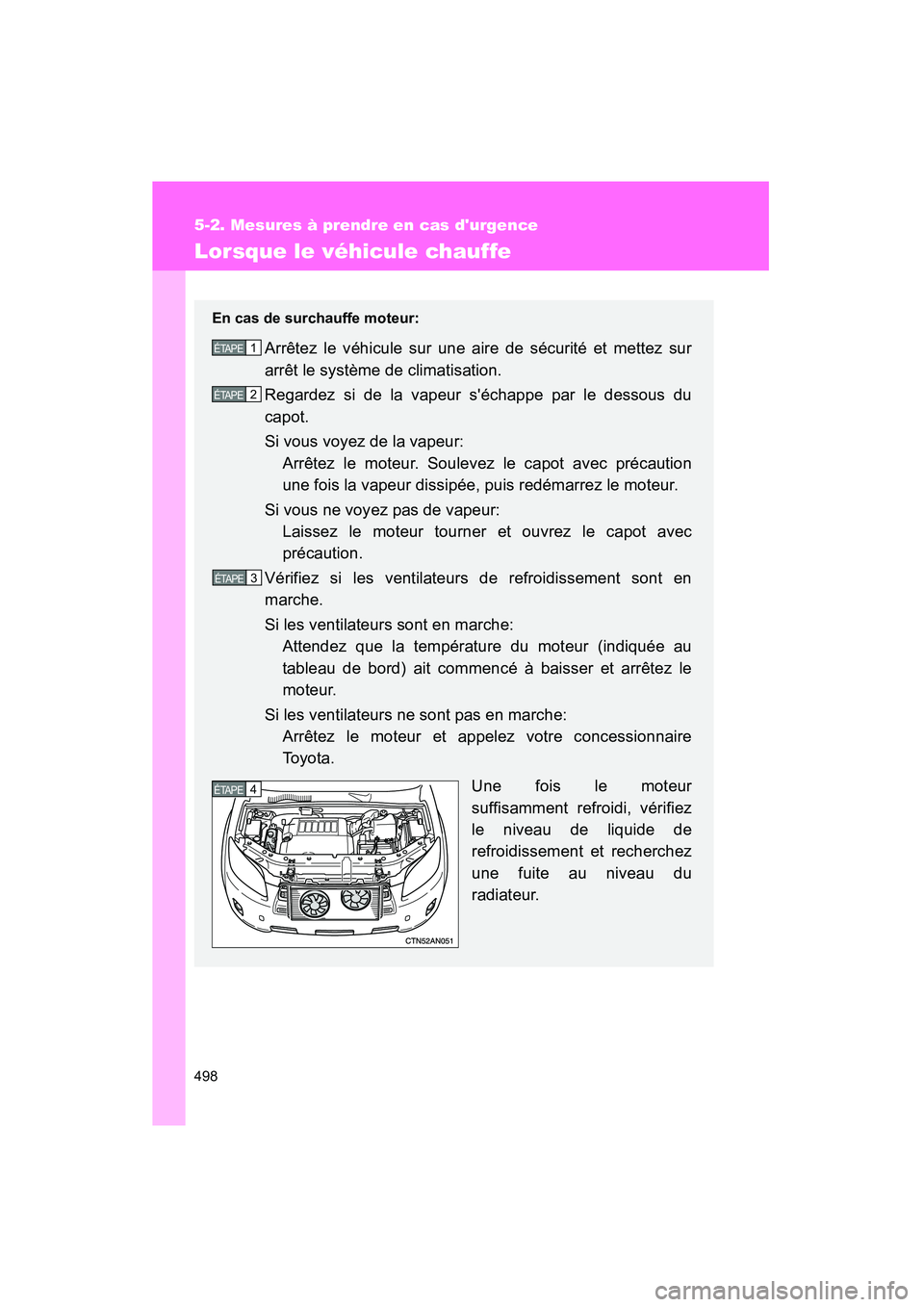

498
5-2. Mesures à prendre en cas d'urgence
Rav4_D_(L/O_0808)
Lorsque le véhicule chauffe
En cas de surchauffe moteur:
Arrêtez le véhicule sur une aire de sécurité et mettez sur
arrêt le système de climatisation.
Regardez si de la vapeur s'échappe par le dessous du
capot.
Si vous voyez de la vapeur: Arrêtez le moteur. Soulevez le capot avec précaution
une fois la vapeur dissipée, puis redémarrez le moteur.
Si vous ne voyez pas de vapeur: Laissez le moteur tourner et ouvrez le capot avec
précaution.
Vérifiez si les ventilateurs de refroidissement sont en
marche.
Si les ventilateurs sont en marche: Attendez que la température du moteur (indiquée au
tableau de bord) ait commencé à baisser et arrêtez le
moteur.
Si les ventilateurs ne sont pas en marche: Arrêtez le moteur et appelez votre concessionnaire
To y o t a .
Une fois le moteur
suffisamment refroidi, vérifiez
le niveau de liquide de
refroidissement et recherchez
une fuite au niveau du
radiateur.1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
5 ÉTAPE 4 ÉTAPE
