TOYOTA RAV4 2010 Manuel du propriétaire (in French)

439
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
■
Éclairage de plaque d'immatriculation
Véhicules dépourvus de roue de secours
Retirez le cache comme indiqué
sur la figure.
Tournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

440 4-3. Entretien à faire soi-même
Rav4_DVéhicules équipés d'une roue de secours
Utilisez un tournevis pour
dégager le côté du feu.
Tournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
■ Éclairages autres que ceux ci-dessus
Si l'une des ampoules énumérées ci-dessous est grillée, faites-la
remplacer par votre concessionnaire Toyota.
● Troisième feu stop
● Feux stop et de position
● Clignotants latéraux (sur modèles équipés)
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

441
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
■

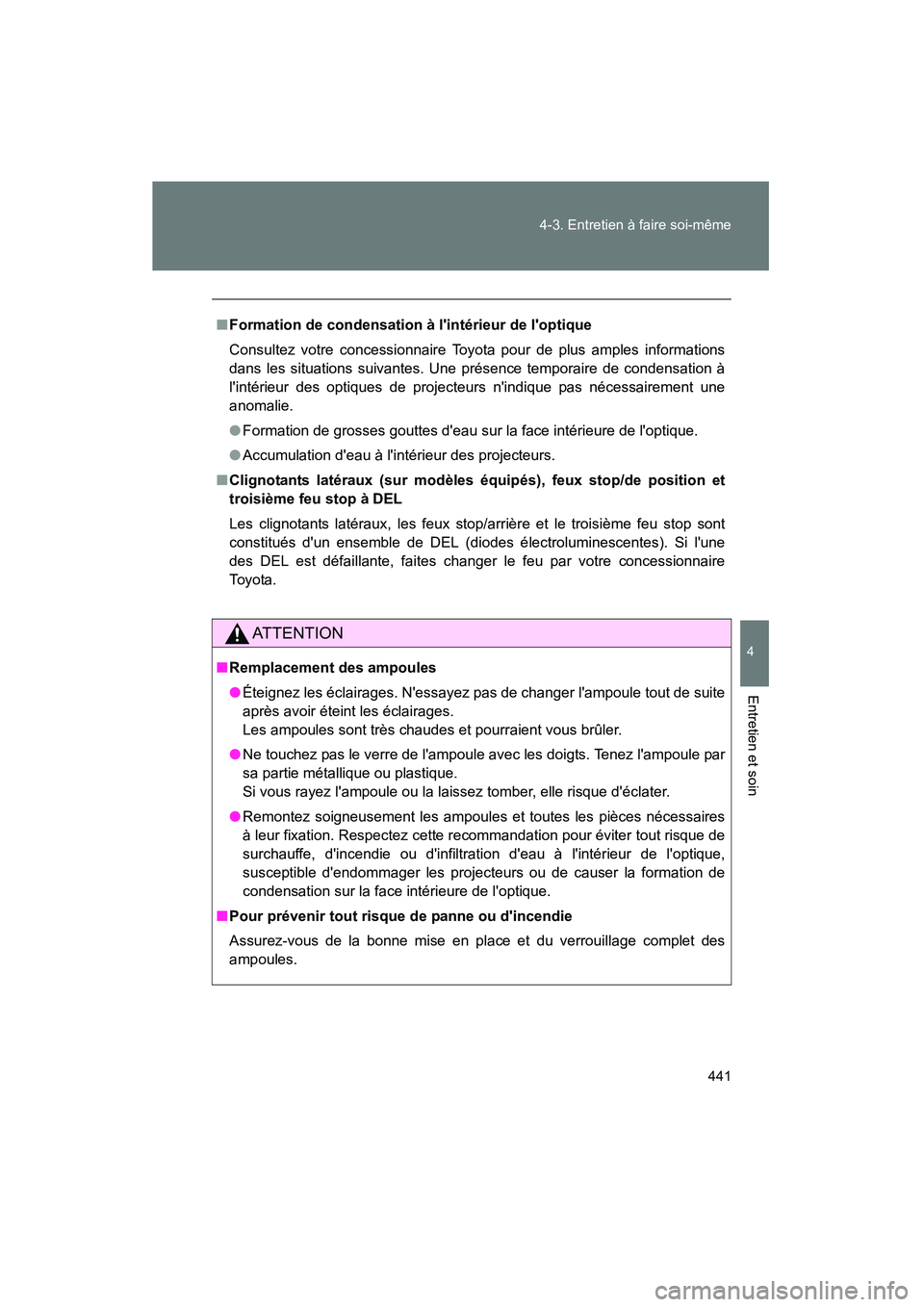

Formation de condensation à l'intérieur de l'optique
Consultez votre concessionnaire Toyota pour de plus amples informations
dans les situations suivantes. Une présence temporaire de condensation à
l'intérieur des optiques de projecteurs n'indique pas nécessairement une
anomalie.
● Formation de grosses gouttes d'eau sur la face intérieure de l'optique.
● Accumulation d'eau à l'intérieur des projecteurs.
■ Clignotants latéraux (sur modèles équipés), feux stop/de position et
troisième feu stop à DEL
Les clignotants latéraux, les feux stop/arrière et le troisième feu stop sont
constitués d'un ensemble de DEL (diodes électroluminescentes). Si l'une
des DEL est défaillante, faites changer le feu par votre concessionnaire
To y o t a .
AT T E N T I O N
■ Remplacement des ampoules
● Éteignez les éclairages. N'essayez pas de changer l'ampoule tout de suite
après avoir éteint les éclairages.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne touchez pas le verre de l'ampoule avec les doigts. Tenez l'ampoule par
sa partie métallique ou plastique.
Si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d'incendie ou d'infiltration d'eau à l'intérieur de l'optique,
susceptible d'endommager les projecteurs ou de causer la formation de
condensation sur la face intérieure de l'optique.
■ Pour prévenir tout risque de panne ou d'incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.

442 4-3. Entretien à faire soi-même
Rav4_D

En cas de problème5
443
Rav4_D
5-1. Informations à connaîtreFeux de détresse ............. 444
Remorquage du véhicule.......................... 445
Vous suspectez un problème ........................ 453
Dispositif d'arrêt de la pompe d'alimentation ..... 454
Enregistreur de bord ........ 455 5-2. Mesures à prendre en
cas d'urgence
Si un voyant s'allume ou un signal sonore se
déclenche... .................. 457
En cas de crevaison (véhicules équipés de
pneus standard) ............. 472
En cas de crevaison (véhicules équipés de
pneus zéro pression) ..... 489
Si le moteur ne démarre pas ................................. 491
Si le levier de sélecteur est bloqué sur “P” .......... 493
Si vous perdez vos clés ... 494
Si la clé électronique ne fonctionne pas
correctement ................. 495
En cas de décharge de la batterie ....................... 497
Lorsque le véhicule chauffe ........................... 500
Si votre véhicule est bloqué ............................ 503

444
Rav4_D
5-1. Informations à connaître
Feux de détresse
NOTE
■Pour éviter la décharge de la batterie
Évitez de laisser fonctionner les feux de détresse plus longtemps que
nécessaire lorsque le moteur est arrêté.
Utilisez les feux de détresse si le véhicule est sujet à avarie ou s'il
est impliqué dans un accident.
Enfoncez le commutateur des
feux de détresse pour
déclencher leur
fonctionnement. Pour les
arrêter, appuyez à nouveau
sur le commutateur.

5
En cas de problème
445
5-1. Informations à connaître
Rav4_D
Remorquage du véhicule
Avant l'opération de remorquageLes situations suivantes pourraient être le signe d'un problème de
boîte de vitesses. Consultez votre concessionnaire Toyota avant de
remorquer.
● Le moteur tourne, mais le véhicule n'est plus roulant.
● Le véhicule fait un bruit anormal.
Si votre véhicule doit être remo rqué, nous vous recommandons de
confier l'opération à votre concessionnaire Toyota ou à une société
de dépannage professionnelle, utilisant de préférence une
dépanneuse à panier ou à plateau.
Pour toutes les opérations, uti lisez des chaînes de sécurité et
respectez la réglementation locale et des états/provinces en vigueur.
Modèles à 2 roues motrices: Si le véhicule doit être remorqué par
l'avant, ses roues et son essieu a rrière doivent être en état. (→P. 450)
S'ils ont subi des dommages, utilisez un chariot de remorquage ou
une dépanneuse à plateau.

446 5-1. Informations à connaître
Rav4_D

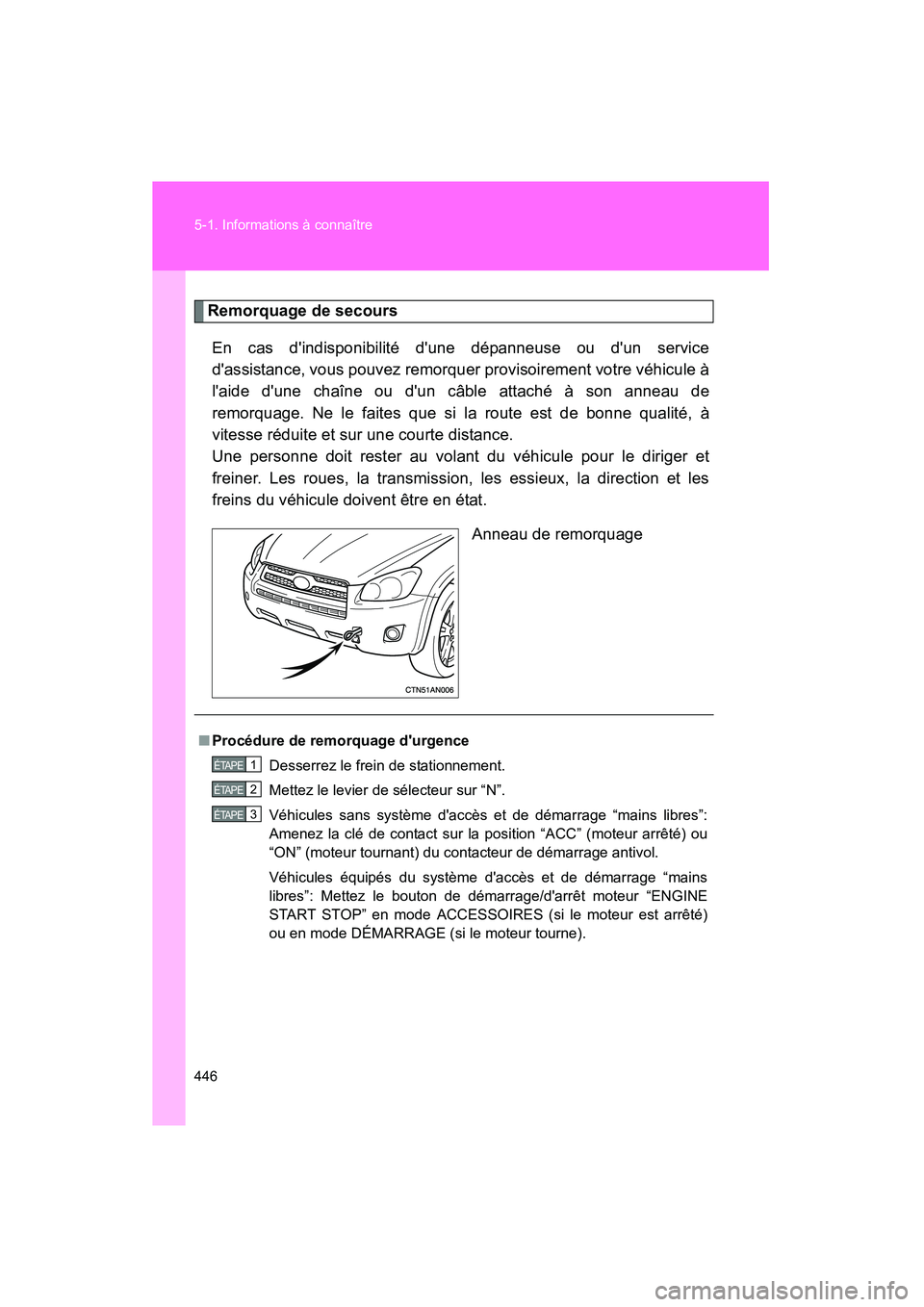

Remorquage de secoursEn cas d'indisponibilité d'une dépanneuse ou d'un service
d'assistance, vous pouvez remorquer provisoirement votre véhicule à
l'aide d'une chaîne ou d'un câble attaché à son anneau de
remorquage. Ne le faites que si la route est de bonne qualité, à
vitesse réduite et sur une courte distance.
Une personne doit rester au volant du véhicule pour le diriger et
freiner. Les roues, la transmission, les essieux, la direction et les
freins du véhicule doivent être en état. Anneau de remorquage
■Procédure de remorquage d'urgence
Desserrez le frein de stationnement.
Mettez le levier de sélecteur sur “N”.
Véhicules sans système d'accès et de démarrage “mains libres”:
Amenez la clé de contact sur la position “ACC” (moteur arrêté) ou
“ON” (moteur tournant) du contacteur de démarrage antivol.
Véhicules équipés du système d'accès et de démarrage “mains
libres”: Mettez le bouton de démarrage/d'arrêt moteur “ENGINE
START STOP” en mode ACCESSOIRES (si le moteur est arrêté)
ou en mode DÉMARRAGE (si le moteur tourne).
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

5
En cas de problème
447
5-1. Informations à connaître
Rav4_D
AT T E N T I O N
■
Précautions à prendre pour le remorquage
● Procédez avec la plus grande précaution lors du remorquage du véhicule.
Évitez les démarrages brusques et les manœuvres susceptibles
d'occasionner un effort excessif sur l'anneau de remorquage, ainsi que sur
le câble ou la chaîne.
● Lorsque le moteur ne tourne pas, la direction et les freins ne sont plus
assistés, ce qui rend leur manœuvre beaucoup plus difficile.
NOTE
■Pour éviter d'occasionner des dommages sérieux à la transmission
Ne remorquez jamais le véhicule par l'arrière, avec les roues avant au sol.
La transmission risquerait en effet de subir de graves détériorations.

448 5-1. Informations à connaître
Rav4_D
Montage de l'anneau de remorquageDéposez le cache de l'anneau
de remorquage avec un
tournevis plat.
Pour ne pas rayer la peinture de
la carrosserie, protégez la lame
du tournevis, comme indiqué sur
la figure.
Vissez l'anneau de remorquage
dans son support et serrez-le à
la main.
Finissez de serrer l'anneau de
remorquage avec la clé pour
écrous de roue.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
■Emplacement des anneaux de remorquage
L'anneau de remorquage de secours est situé dans la trousse à outils.
(→ P. 472)
