TOYOTA RAV4 2011 Manuel du propriétaire (in French)

169
2-1. Procédures de conduite
2
Au volant
Rav4_D
Véhicules sans système d'accès et de démarrage “mains
libres”:
Clé de contact sur la position “ON” du contacteur de
démarrage antivol, appuyez sur la pédale de frein et
déplacez le levier de sélecteur.
Véhicules équipés du système d'accès et de démarrage
“mains libres”:
Bouton “ENGINE START STOP” en mode DÉMARRAGE,
appuyez sur la pédale de frein et manœuvrez le levier de
sélecteur.
■ Usage des différentes positions
*: Le passage en position D permet au système de sélectionner le rapport
adapté aux conditions de circulation.
Lors d'une conduite normale, il est recommandé de placer le levier de
sélecteur en position D.
Positions du sélecteurFonction
Modèles à boîte de vitesses 4 rapportsModèles à boîte de vitesses 5 rapports
PStationnement du véhicule/démarrage du moteur
RMarche arrière
NPosition point mort
DConduite normale *
4Position pour frein moteur normal
3,2Position pour frein moteur plus puissant
LPosition pour frein moteur maximum

170 2-1. Procédures de conduite
Rav4_D

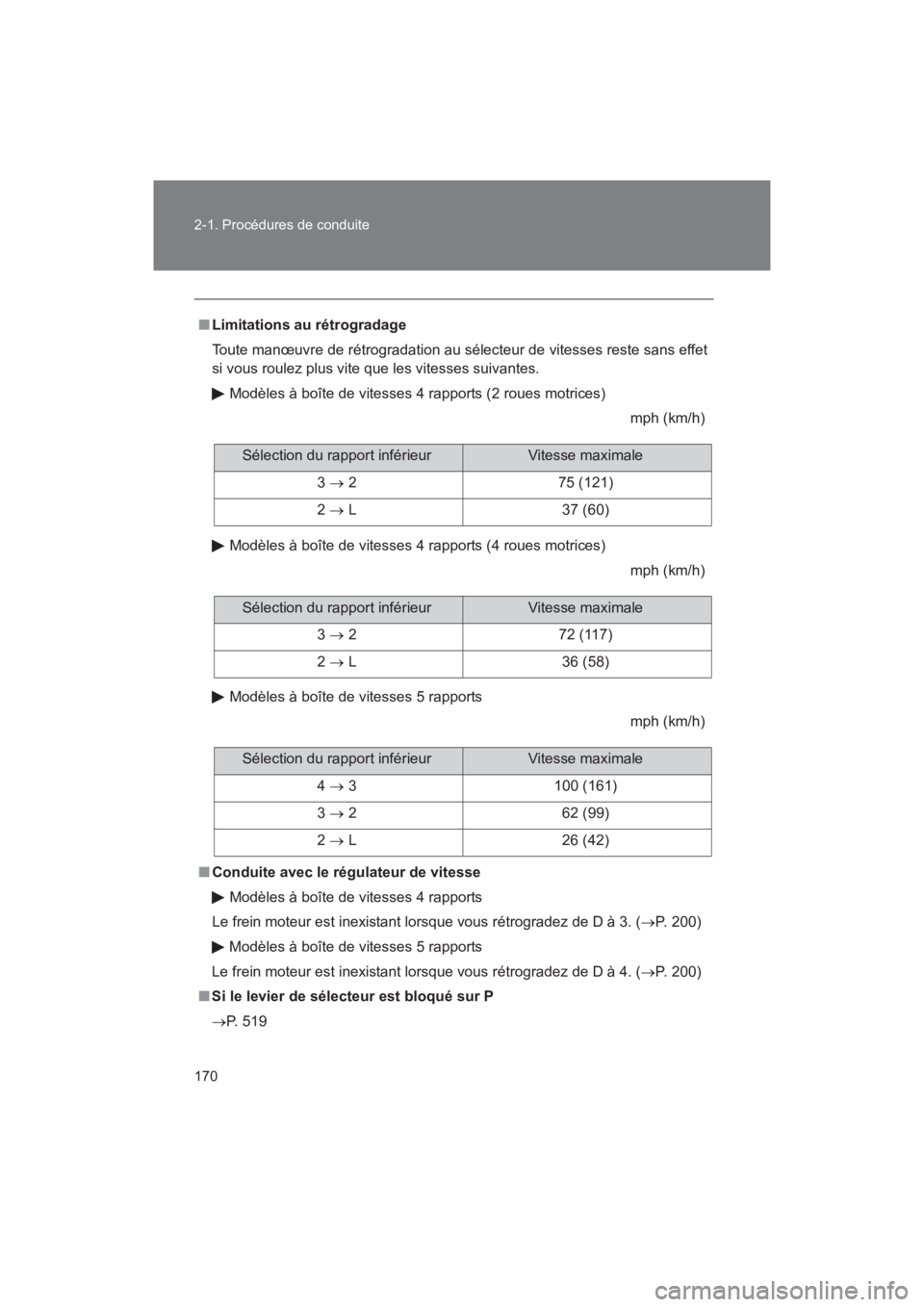

■Limitations au rétrogradage
Toute manœuvre de rétrogradation au sélecteur de vitesses reste sans effet
si vous roulez plus vite que les vitesses suivantes.
Modèles à boîte de vitesses 4 rapports (2 roues motrices) mph (km/h)
Modèles à boîte de vitesses 4 rapports (4 roues motrices) mph (km/h)
Modèles à boîte de vitesses 5 rapports mph (km/h)
■ Conduite avec le régulateur de vitesse
Modèles à boîte de vitesses 4 rapports
Le frein moteur est inexistant lorsque vous rétrogradez de D à 3. (→ P. 200)
Modèles à boîte de vitesses 5 rapports
Le frein moteur est inexistant lorsque vous rétrogradez de D à 4. (→ P. 200)
■ Si le levier de sélecteur est bloqué sur P
→ P. 519
Sélection du rapport inférieurVitesse maximale
3 → 2 75 (121)
2 → L 37 (60)
Sélection du rapport inférieurVitesse maximale
3 → 2 72 (117)
2 → L 36 (58)
Sélection du rapport inférieurVitesse maximale
4 → 3 100 (161)
3 → 2 62 (99)
2 → L 26 (42)

171
2-1. Procédures de conduite
2
Au volant
Rav4_D

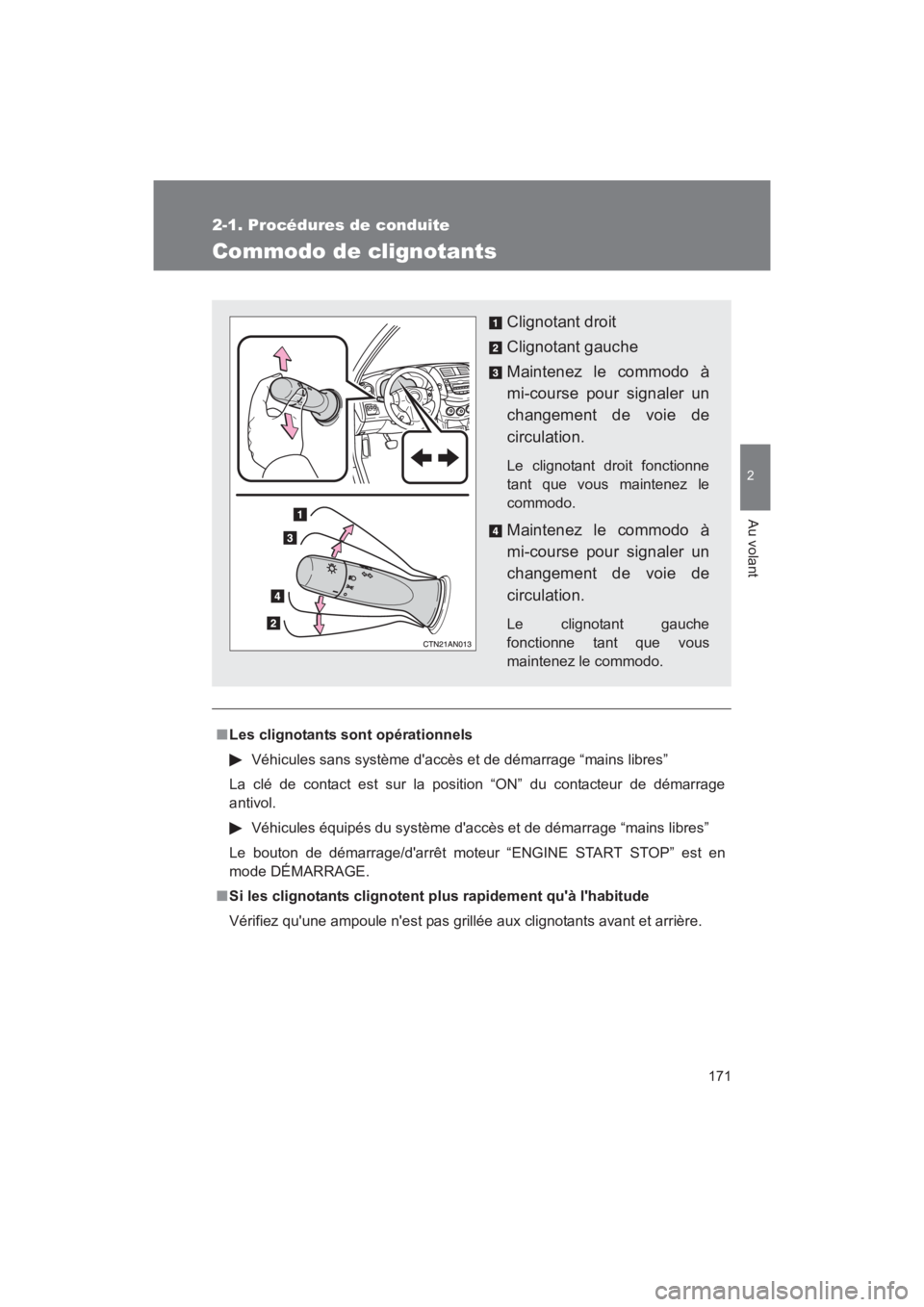

Commodo de clignotants
■Les clignotants sont opérationnels
Véhicules sans système d'accès et de démarrage “mains libres”
La clé de contact est sur la position “ON” du contacteur de démarrage
antivol. Véhicules équipés du système d'accès et de démarrage “mains libres”
Le bouton de démarrage/d'arrêt moteur “ENGINE START STOP” est en
mode DÉMARRAGE.
■ Si les clignotants clignotent plus rapidement qu'à l'habitude
Vérifiez qu'une ampoule n'est pas grillée aux clignotants avant et arrière.
Clignotant droit
Clignotant gauche
Maintenez le commodo à
mi-course pour signaler un
changement de voie de
circulation.
Le clignotant droit fonctionne
tant que vous maintenez le
commodo.
Maintenez le commodo à
mi-course pour signaler un
changement de voie de
circulation.
Le clignotant gauche
fonctionne tant que vous
maintenez le commodo.

172
2-1. Procédures de conduite
Rav4_D

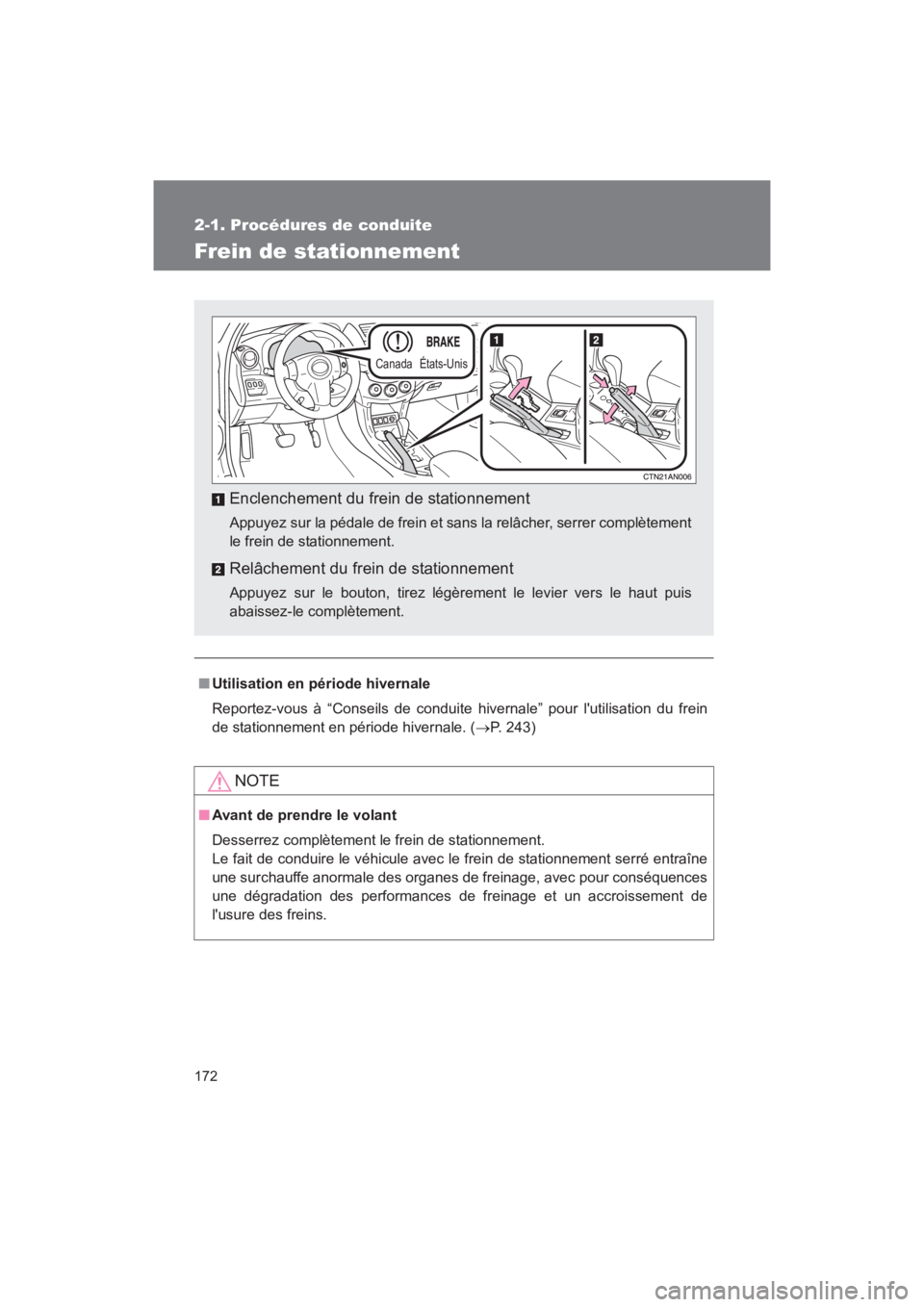

Frein de stationnement
■Utilisation en période hivernale
Reportez-vous à “Conseils de conduite hivernale” pour l'utilisation du frein
de stationnement en période hivernale. ( →P. 243)
NOTE
■Avant de prendre le volant
Desserrez complètement le frein de stationnement.
Le fait de conduire le véhicule avec le frein de stationnement serré entraîne
une surchauffe anormale des organes de freinage, avec pour conséquences
une dégradation des performances de freinage et un accroissement de
l'usure des freins.
Enclenchement du frein de stationnement
Appuyez sur la pédale de frein et sans la relâcher, serrer complètement
le frein de stationnement.
Relâchement du frein de stationnement
Appuyez sur le bouton, tirez légèrement le levier vers le haut puis
abaissez-le complètement.
États-Unis
Canada

173
2-1. Procédures de conduite
2
Au volant
Rav4_D
Aver tisseur
■Après réglage du volant de direction
Assurez-vous que le volant est correctement verrouillé.
L'avertisseur risque de ne pas fonctionner si le volant de direction n'est pas
correctement verrouillé. ( →P. 84)
Pour déclencher l'avertisseur,
appuyez sur ou à proximité du
symbole .

174
Rav4_D
2-2. Combiné d'instruments

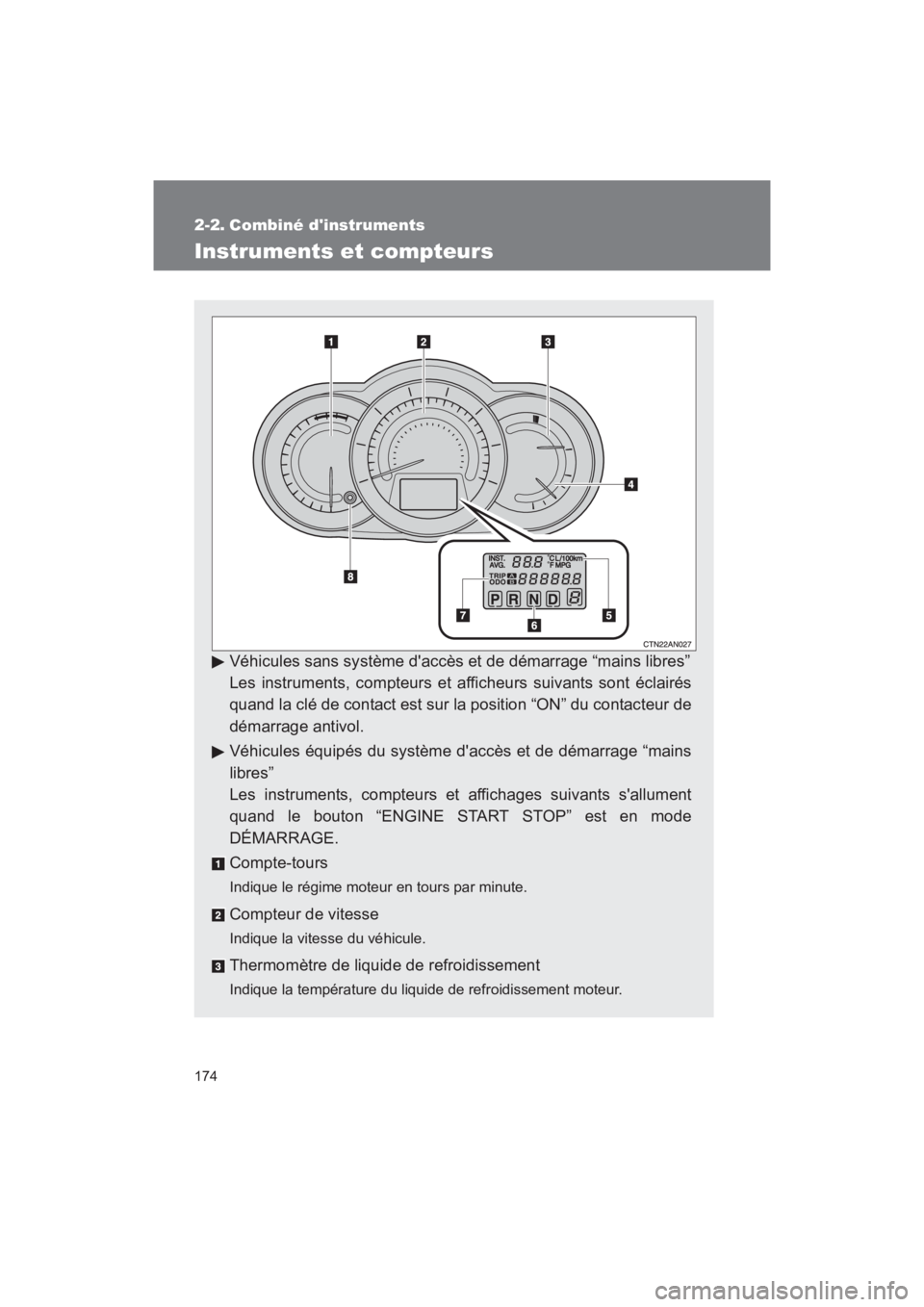

Instruments et compteurs
Véhicules sans système d'accès et de démarrage “mains libres”
Les instruments, compteurs et afficheurs suivants sont éclairés
quand la clé de contact est sur la position “ON” du contacteur de
démarrage antivol.
Véhicules équipés du système d'accès et de démarrage “mains
libres”
Les instruments, compteurs et affichages suivants s'allument
quand le bouton “ENGINE START STOP” est en mode
DÉMARRAGE.
Compte-tours
Indique le régime moteur en tours par minute.
Compteur de vitesse
Indique la vitesse du véhicule.
Thermomètre de liquide de refroidissement
Indique la température du liquide de refroidissement moteur.

175
2-2. Combiné d'instruments
2
Au volant
Rav4_D

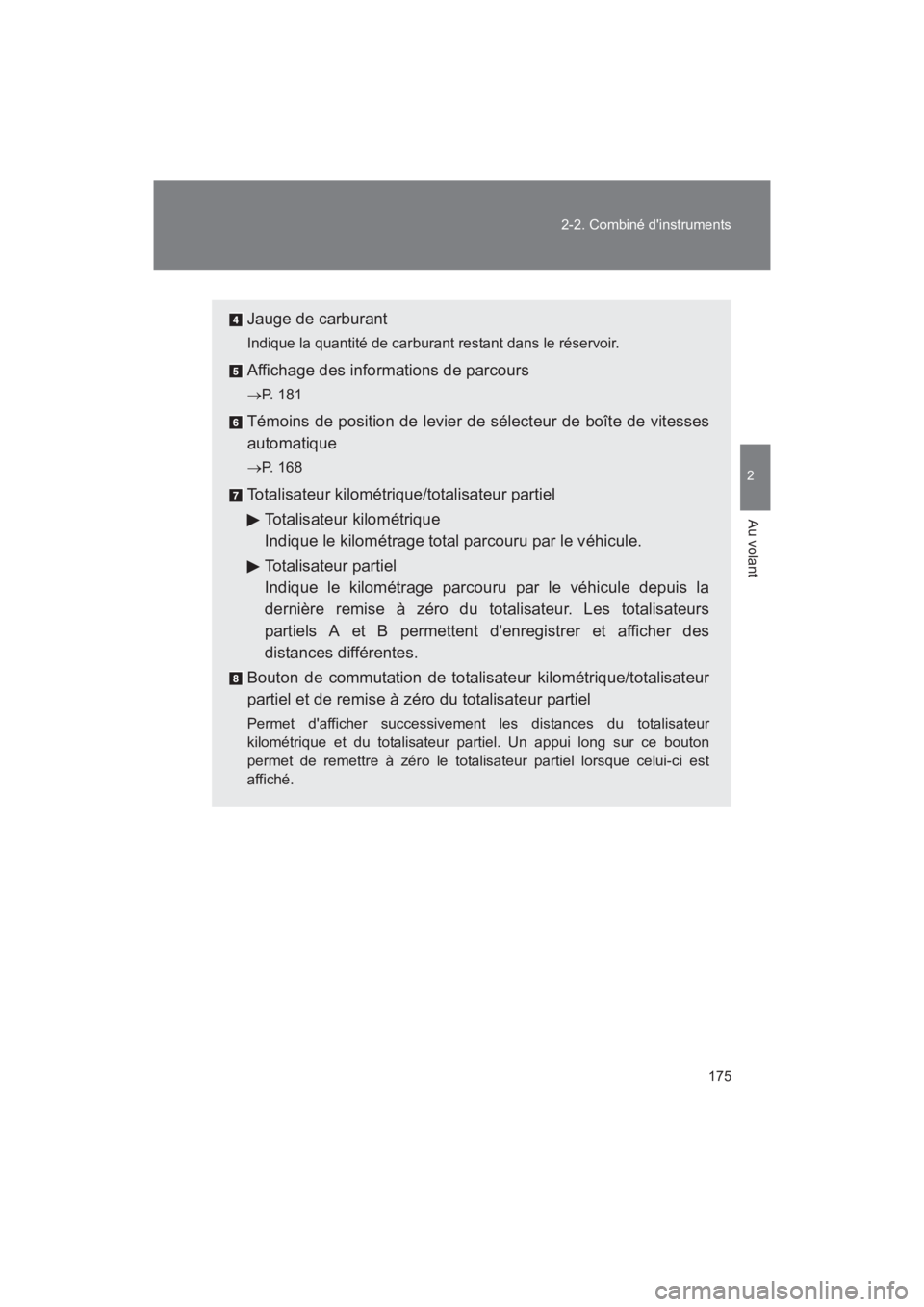

Jauge de carburant
Indique la quantité de carburant restant dans le réservoir.
Affichage des informations de parcours
→
P. 181
Témoins de position de levier de sélecteur de boîte de vitesses
automatique
→P. 168
Totalisateur kilométrique/totalisateur partiel
Totalisateur kilométrique
Indique le kilométrage total parcouru par le véhicule.
Totalisateur partiel
Indique le kilométrage parcouru par le véhicule depuis la
dernière remise à zéro du totalisateur. Les totalisateurs
partiels A et B permettent d'enregistrer et afficher des
distances différentes.
Bouton de commutation de totalisateur kilométrique/totalisateur
partiel et de remise à zéro du totalisateur partiel
Permet d'afficher successivement les distances du totalisateur
kilométrique et du totalisateur partiel. Un appui long sur ce bouton
permet de remettre à zéro le totalisateur partiel lorsque celui-ci est
affiché.

176 2-2. Combiné d'instruments
Rav4_D
Commande d'éclairage du tableau de bordIl est possible de régler l'intensité d'éclairage du tableau de bord. Plus clair
Plus sombre
Lorsque vous tournez le
sélecteur d'éclairage pour
allumer les feux de position,
l'éclairage baisse légèrement
d'intensité, sauf si vous l'avez
réglé sur le maximum.
NOTE
■Pour éviter d'occasionner des dommages au moteur et à ses
accessoires
●Ne laissez pas l'aiguille du compte-tours entrer dans la zone rouge,
laquelle délimite le régime moteur maximal.
● Le moteur risque de surchauffer si l'aiguille du thermomètre est dans la
zone rouge (H). Dans ce cas, arrêtez immédiatement le véhicule en lieu
sûr, et vérifiez le moteur une fois ce dernier complètement refroidi.
(
→P. 526)

177
2-2. Combiné d'instruments
2
Au volant
Rav4_D
Témoins et voyants
Les témoins et voyants du combiné d'instruments et de la console
centrale informent le conducteur de l'état des différents systèmes du
véhicule.
■ Combiné d'instruments
■ Console centrale

178 2-2. Combiné d'instruments
Rav4_D

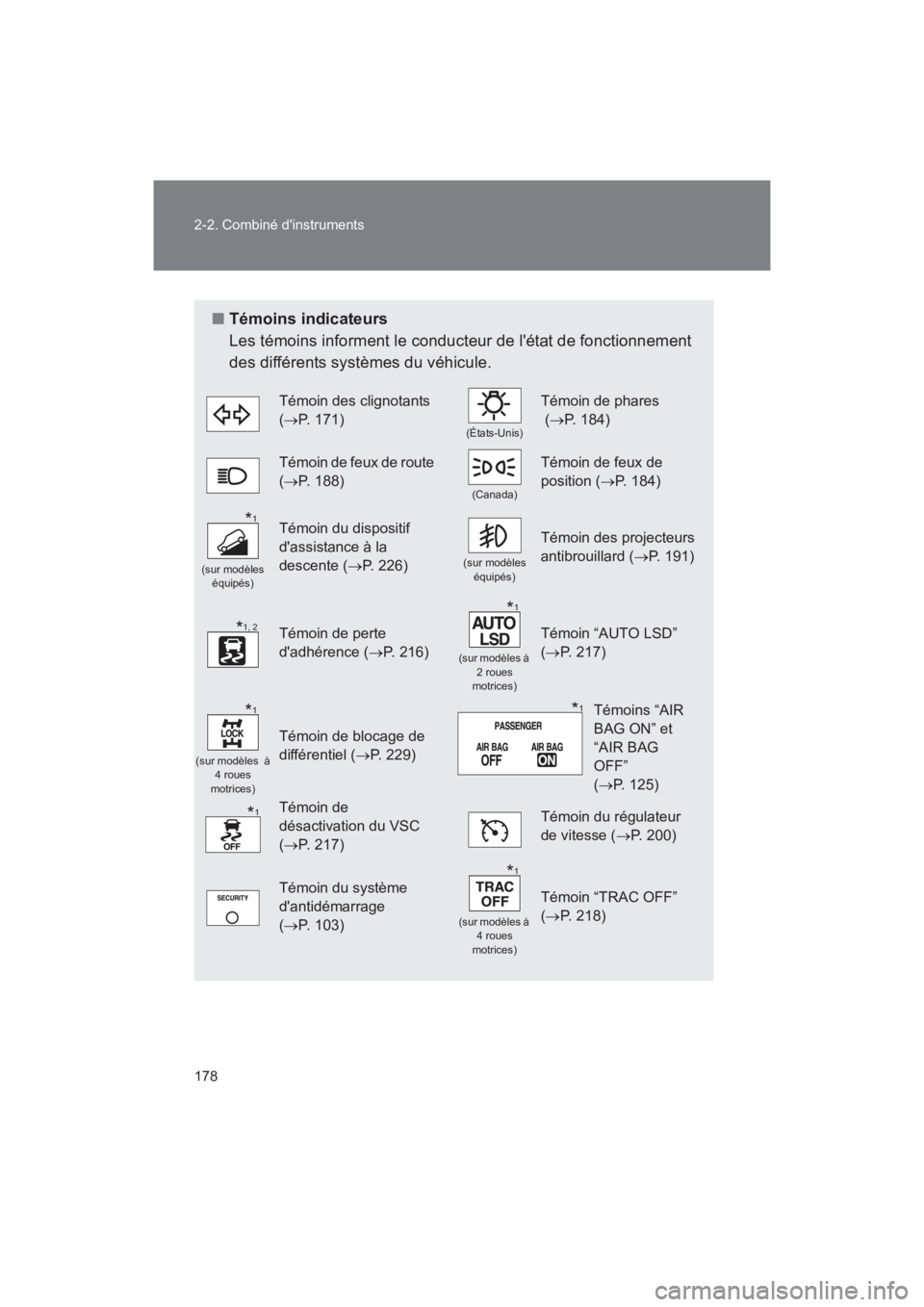

■Témoins indicateurs
Les témoins informent le conducteur de l'état de fonctionnement
des différents systèmes du véhicule.
Témoin des clignotants
(→ P. 171)
(États-Unis)
Témoin de phares
(→ P. 184)
Témoin de feux de route
(→ P. 188)
(Canada)
Témoin de feux de
position ( →P. 184)
(sur modèles
équipés)
Témoin du dispositif
d'assistance à la
descente ( →P. 226)
(sur modèles
équipés)
Témoin des projecteurs
antibrouillard ( →P. 191)
Témoin de perte
d'adhérence ( →P. 216)
(sur modèles à
2 roues
motrices)
Témoin “AUTO LSD”
( → P. 217)
(sur modèles à
4 roues
motrices)
Témoin de blocage de
différentiel ( →P. 229)
Témoin de
désactivation du VSC
(→ P. 217)Témoin du régulateur
de vitesse ( →P. 200)
Témoin du système
d'antidémarrage
(→ P. 103)
(sur modèles à
4 roues
motrices)
Témoin “TRAC OFF”
( → P. 218)
*1
*1, 2*1
*1Témoins “AIR
BAG ON” et
“AIR BAG
OFF”
(→ P. 125)*1
*1
*1
