TOYOTA RAV4 2012 Manuel du propriétaire (in French)

109
1
Avant de prendre le volant
Rav4_D
1-7. Informations relatives à la sécurité

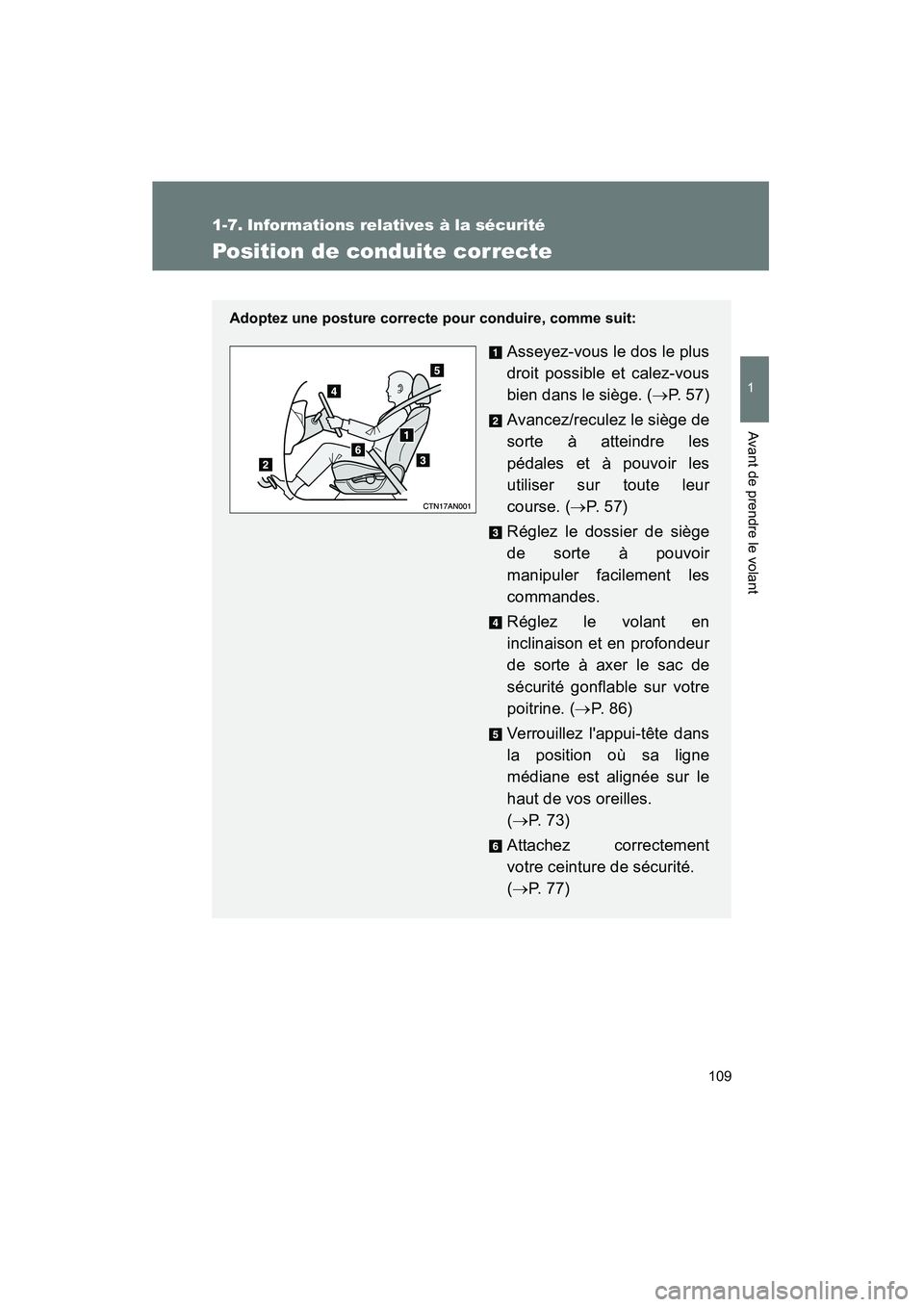

Position de conduite correcte
Adoptez une posture correcte pour conduire, comme suit:
Asseyez-vous le dos le plus
droit possible et calez-vous
bien dans le siège. (→P. 5 7 )
Avancez/reculez le siège de
sorte à atteindre les
pédales et à pouvoir les
utiliser sur toute leur
course. ( →P. 5 7 )
Réglez le dossier de siège
de sorte à pouvoir
manipuler facilement les
commandes.
Réglez le volant en
inclinaison et en profondeur
de sorte à axer le sac de
sécurité gonflable sur votre
poitrine. ( →P. 8 6 )
Verrouillez l'appui-tête dans
la position où sa ligne
médiane est alignée sur le
haut de vos oreilles.
(→ P. 7 3 )
Attachez correctement
votre ceinture de sécurité.
(→ P. 7 7 )

110 1-7. Informations relatives à la sécurité
Rav4_D

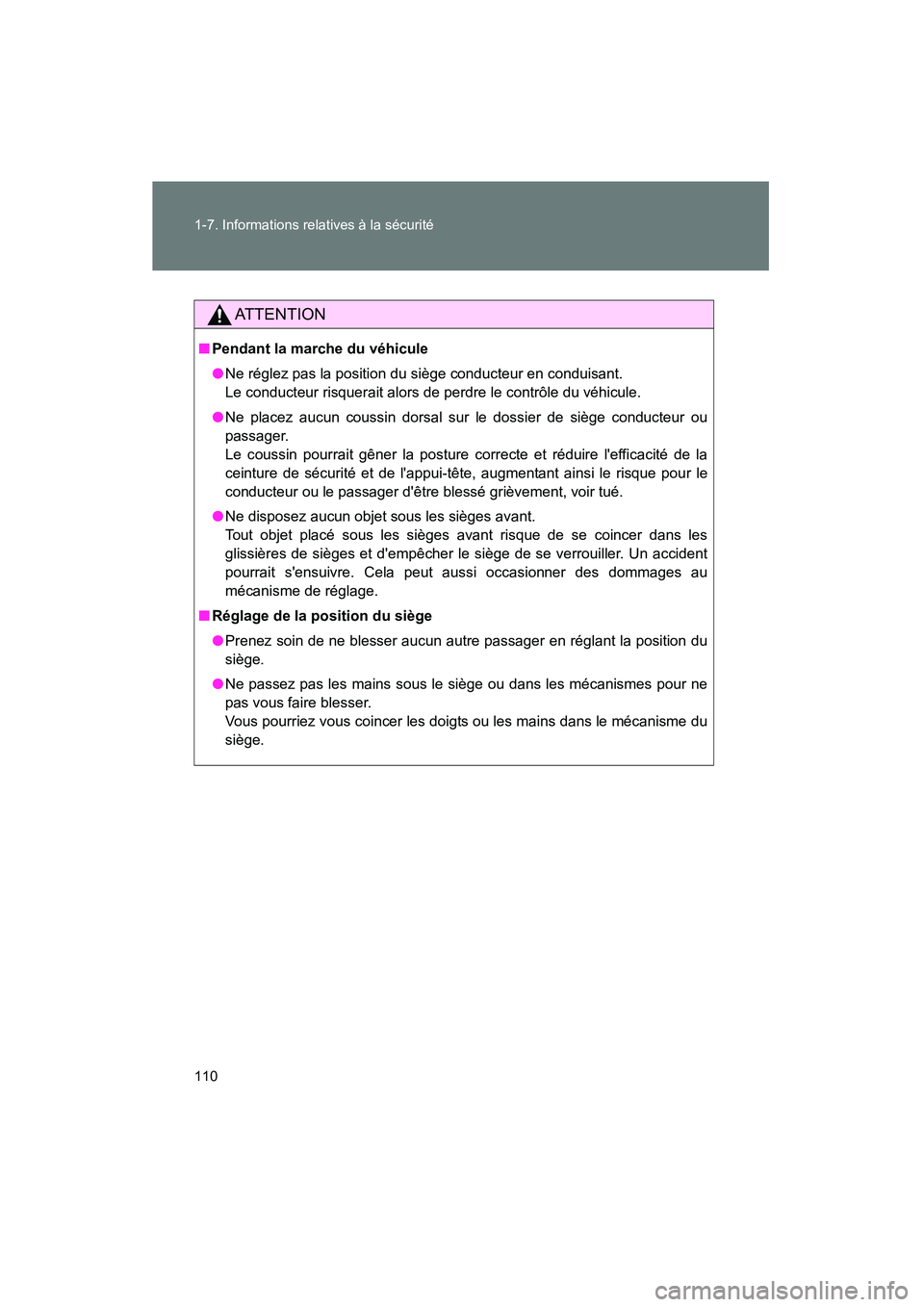

AT T E N T I O N
■Pendant la marche du véhicule
●Ne réglez pas la position du siège conducteur en conduisant.
Le conducteur risquerait alors de perdre le contrôle du véhicule.
● Ne placez aucun coussin dorsal sur le dossier de siège conducteur ou
passager.
Le coussin pourrait gêner la posture correcte et réduire l'efficacité de la
ceinture de sécurité et de l'appui-tête, augmentant ainsi le risque pour le
conducteur ou le passager d'être blessé grièvement, voir tué.
● Ne disposez aucun objet sous les sièges avant.
Tout objet placé sous les sièges avant risque de se coincer dans les
glissières de sièges et d'empêcher le siège de se verrouiller. Un accident
pourrait s'ensuivre. Cela peut aussi occasionner des dommages au
mécanisme de réglage.
■ Réglage de la position du siège
●Prenez soin de ne blesser aucun autre passager en réglant la position du
siège.
● Ne passez pas les mains sous le siège ou dans les mécanismes pour ne
pas vous faire blesser.
Vous pourriez vous coincer les doigts ou les mains dans le mécanisme du
siège.

111
1
1-7. Informations relatives à la sécurité
Avant de prendre le volant
Rav4_D

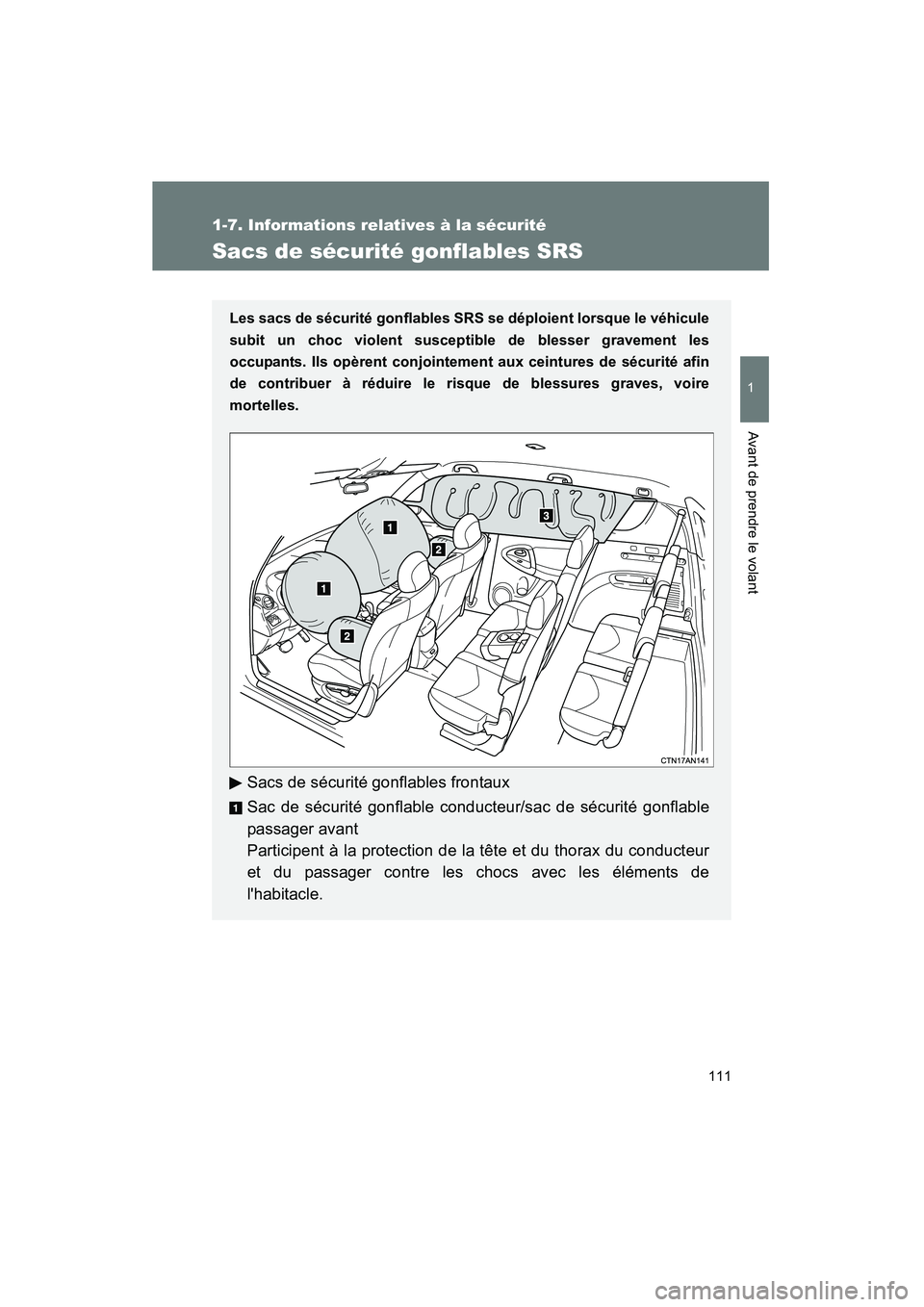

Sacs de sécurité gonflables SRS
Les sacs de sécurité gonflables SRS se déploient lorsque le véhicule
subit un choc violent susceptible de blesser gravement les
occupants. Ils opèrent conjointement aux ceintures de sécurité afin
de contribuer à réduire le risque de blessures graves, voire
mortelles.
Sacs de sécurité gonflables frontaux
Sac de sécurité gonflable conducteur/sac de sécurité gonflable
passager avant
Participent à la protection de la tête et du thorax du conducteur
et du passager contre les chocs avec les éléments de
l'habitacle.

112 1-7. Informations relatives à la sécurité
Rav4_D

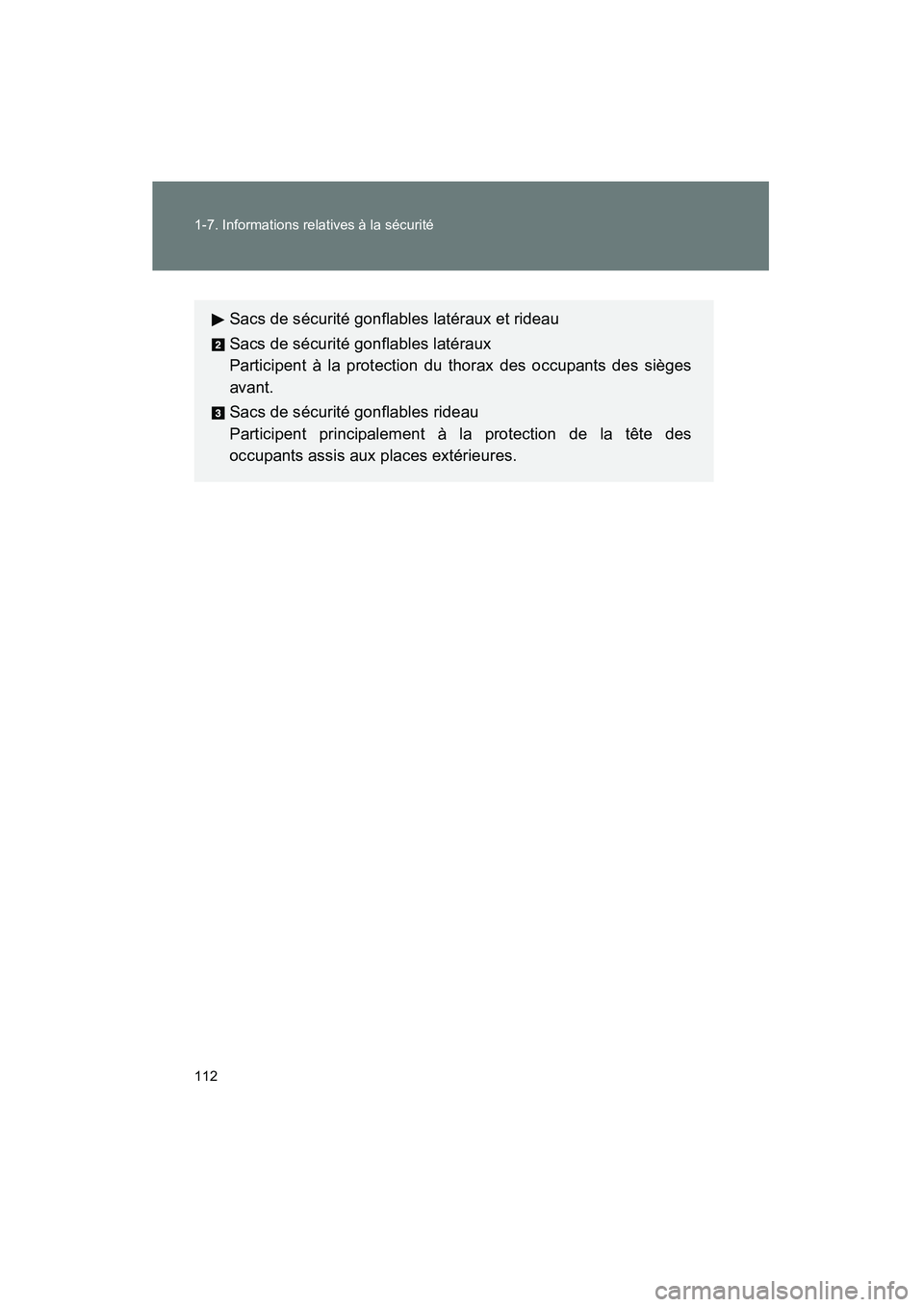

Sacs de sécurité gonflables latéraux et rideau
Sacs de sécurité gonflables latéraux
Participent à la protection du thorax des occupants des sièges
avant.
Sacs de sécurité gonflables rideau
Participent principalement à la protection de la tête des
occupants assis aux places extérieures.

113
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D

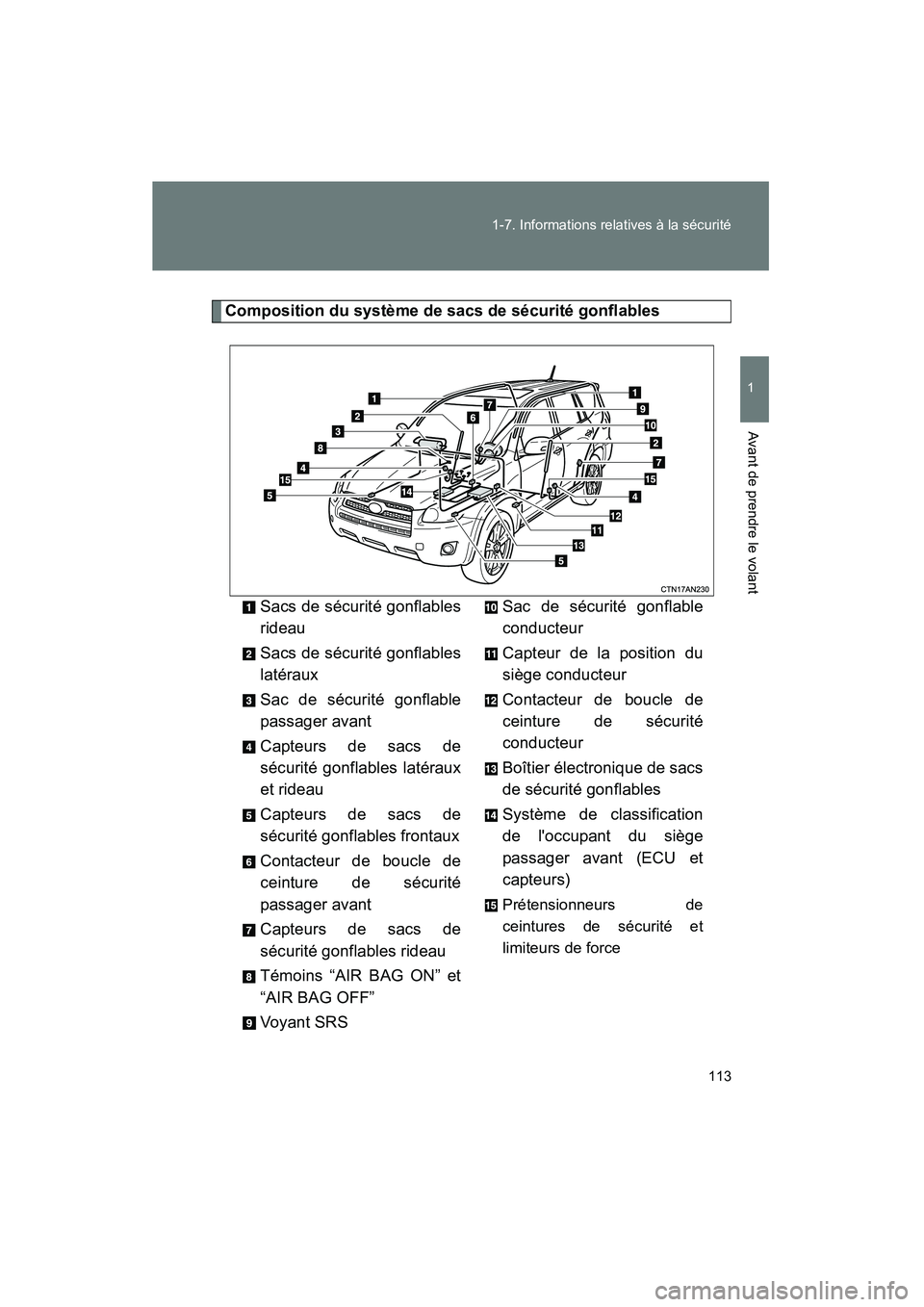

Composition du système de sacs de sécurité gonflables
Sacs de sécurité gonflables
rideau
Sacs de sécurité gonflables
latéraux
Sac de sécurité gonflable
passager avant
Capteurs de sacs de
sécurité gonflables latéraux
et rideau
Capteurs de sacs de
sécurité gonflables frontaux
Contacteur de boucle de
ceinture de sécurité
passager avant
Capteurs de sacs de
sécurité gonflables rideau
Témoins “AIR BAG ON” et
“AIR BAG OFF”
Vo y a n t S R S Sac de sécurité gonflable
conducteur
Capteur de la position du
siège conducteur
Contacteur de boucle de
ceinture de sécurité
conducteur
Boîtier électronique de sacs
de sécurité gonflables
Système de classification
de l'occupant du siège
passager avant (ECU et
capteurs)
Prétensionneurs de
ceintures de sécurité et
limiteurs de force

114 1-7. Informations relatives à la sécurité

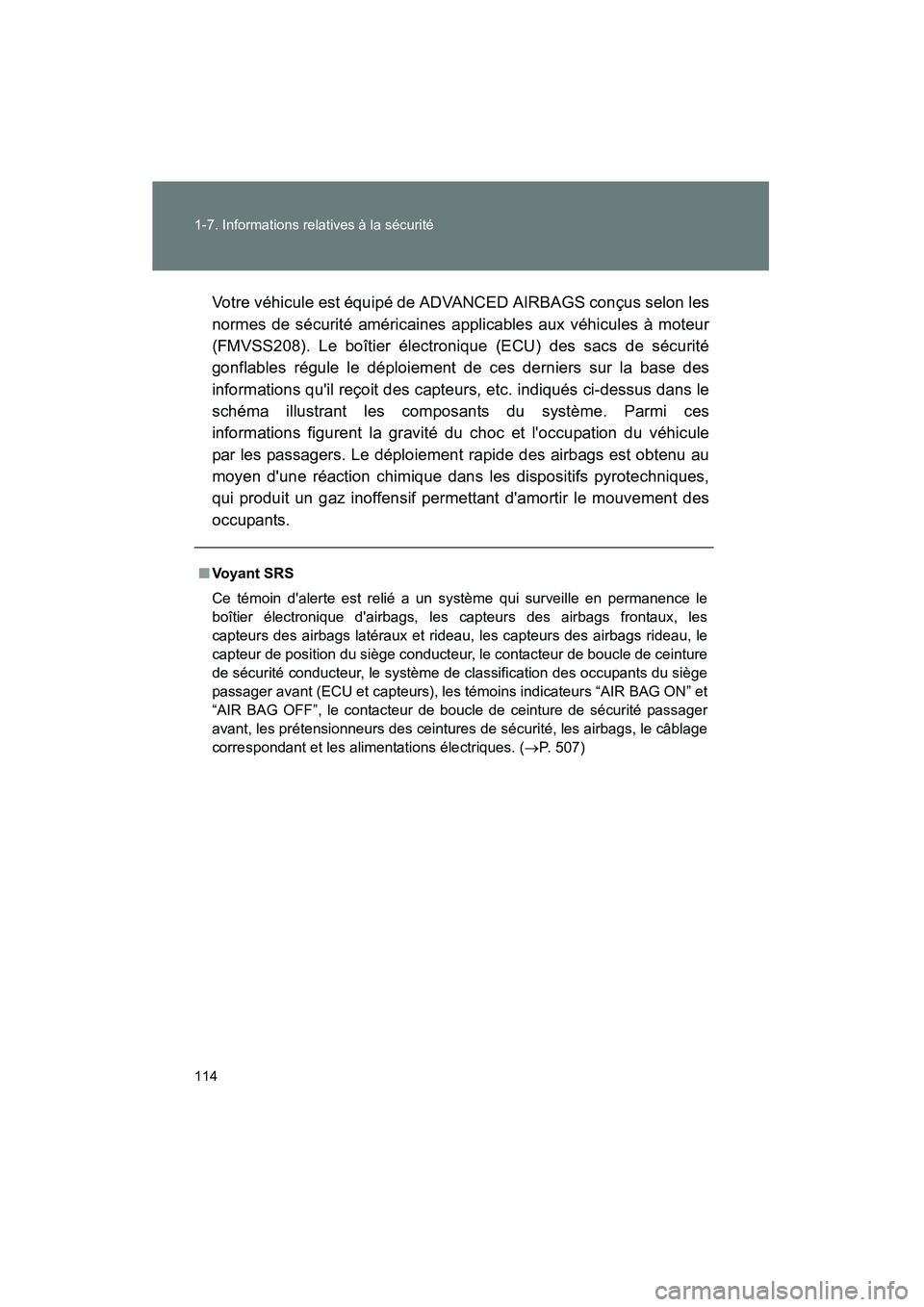

Rav4_DVotre véhicule est équipé de ADVANCED AIRBAGS conçus selon les
normes de sécurité américaines applicables aux véhicules à moteur
(FMVSS208). Le boîtier électronique (ECU) des sacs de sécurité
gonflables régule le déploiement de ces derniers sur la base des
informations qu'il reçoit des capteurs, etc. indiqués ci-dessus dans le
schéma illustrant les composants du système. Parmi ces
informations figurent la gravité du choc et l'occupation du véhicule
par les passagers. Le déploiement rapide des airbags est obtenu au
moyen d'une réaction chimique dans les dispositifs pyrotechniques,
qui produit un gaz inoffensif permettant d'amortir le mouvement des
occupants.
■
Voyant SRS
Ce témoin d'alerte est relié a un système qui surveille en permanence le
boîtier électronique d'airbags, les capteurs des airbags frontaux, les
capteurs des airbags latéraux et rideau, les capteurs des airbags rideau, le
capteur de position du siège conducteur, le contacteur de boucle de ceinture
de sécurité conducteur, le système de classification des occupants du siège
passager avant (ECU et capteurs), les témoins indicateurs “AIR BAG ON” et
“AIR BAG OFF”, le contacteur de boucle de ceinture de sécurité passager
avant, les prétensionneurs des ceintures de sécurité, les airbags, le câblage
correspondant et les alimentations électriques. ( →P. 507)

115
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D
■

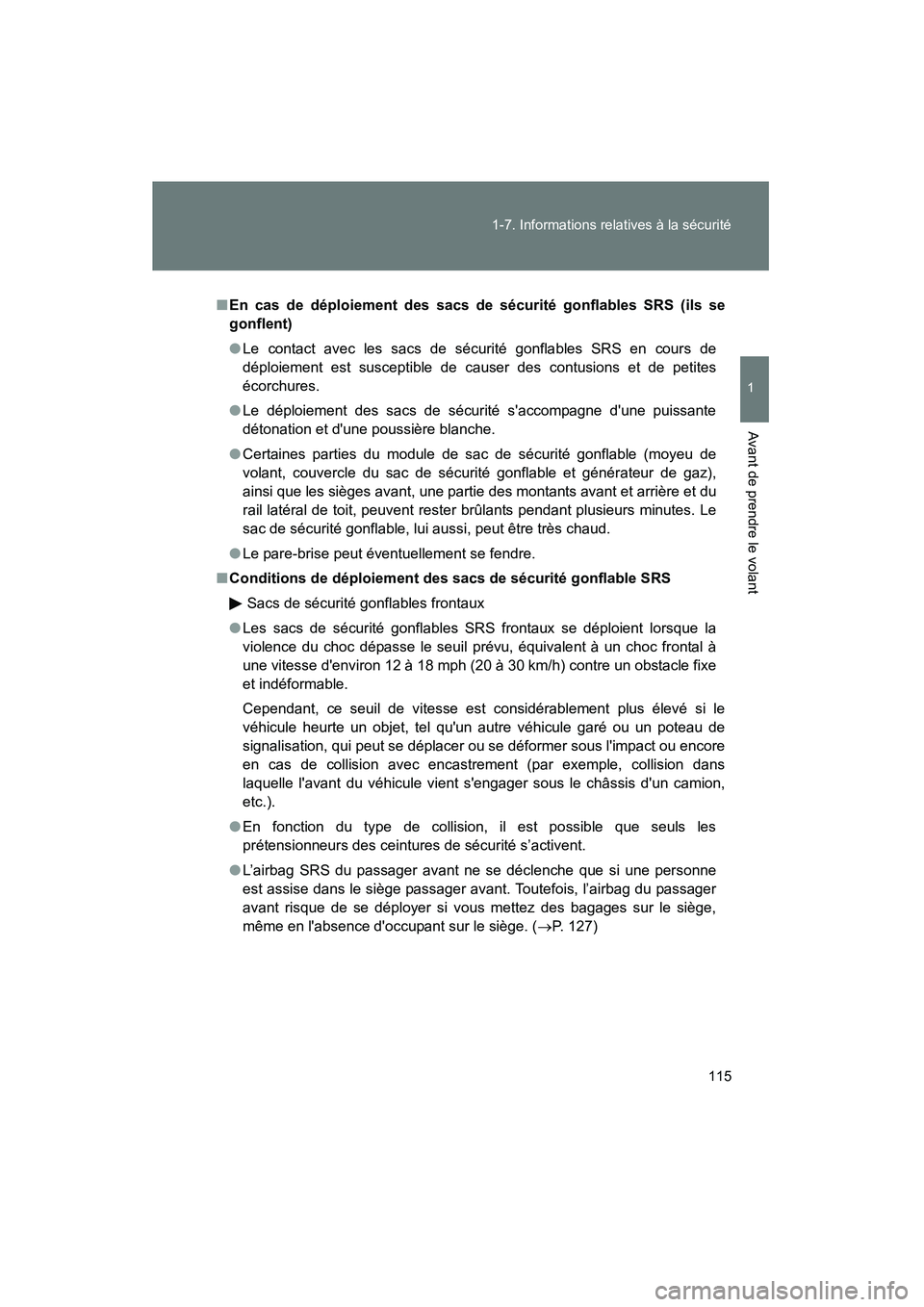

En cas de déploiement des sacs de sécurité gonflables SRS (ils se
gonflent)
● Le contact avec les sacs de sécurité gonflables SRS en cours de
déploiement est susceptible de causer des contusions et de petites
écorchures.
● Le déploiement des sacs de sécurité s'accompagne d'une puissante
détonation et d'une poussière blanche.
● Certaines parties du module de sac de sécurité gonflable (moyeu de
volant, couvercle du sac de sécurité gonflable et générateur de gaz),
ainsi que les sièges avant, une partie des montants avant et arrière et du
rail latéral de toit, peuvent rester brûlants pendant plusieurs minutes. Le
sac de sécurité gonflable, lui aussi, peut être très chaud.
● Le pare-brise peut éventuellement se fendre.
■ Conditions de déploiement des sacs de sécurité gonflable SRS
Sacs de sécurité gonflables frontaux
● Les sacs de sécurité gonflables SRS frontaux se déploient lorsque la
violence du choc dépasse le seuil prévu, équivalent à un choc frontal à
une vitesse d'environ 12 à 18 mph (20 à 30 km/h) contre un obstacle fixe
et indéformable.
Cependant, ce seuil de vitesse est considérablement plus élevé si le
véhicule heurte un objet, tel qu'un autre véhicule garé ou un poteau de
signalisation, qui peut se déplacer ou se déformer sous l'impact ou encore
en cas de collision avec encastrement (par exemple, collision dans
laquelle l'avant du véhicule vient s'engager sous le châssis d'un camion,
etc.).
● En fonction du type de collision, il est possible que seuls les
prétensionneurs des ceintures de sécurité s’activent.
● L’airbag SRS du passager avant ne se déclenche que si une personne
est assise dans le siège passager avant. Toutefois, l’airbag du passager
avant risque de se déployer si vous mettez des bagages sur le siège,
même en l'absence d'occupant sur le siège. ( →P. 127)

116 1-7. Informations relatives à la sécurité
Rav4_D

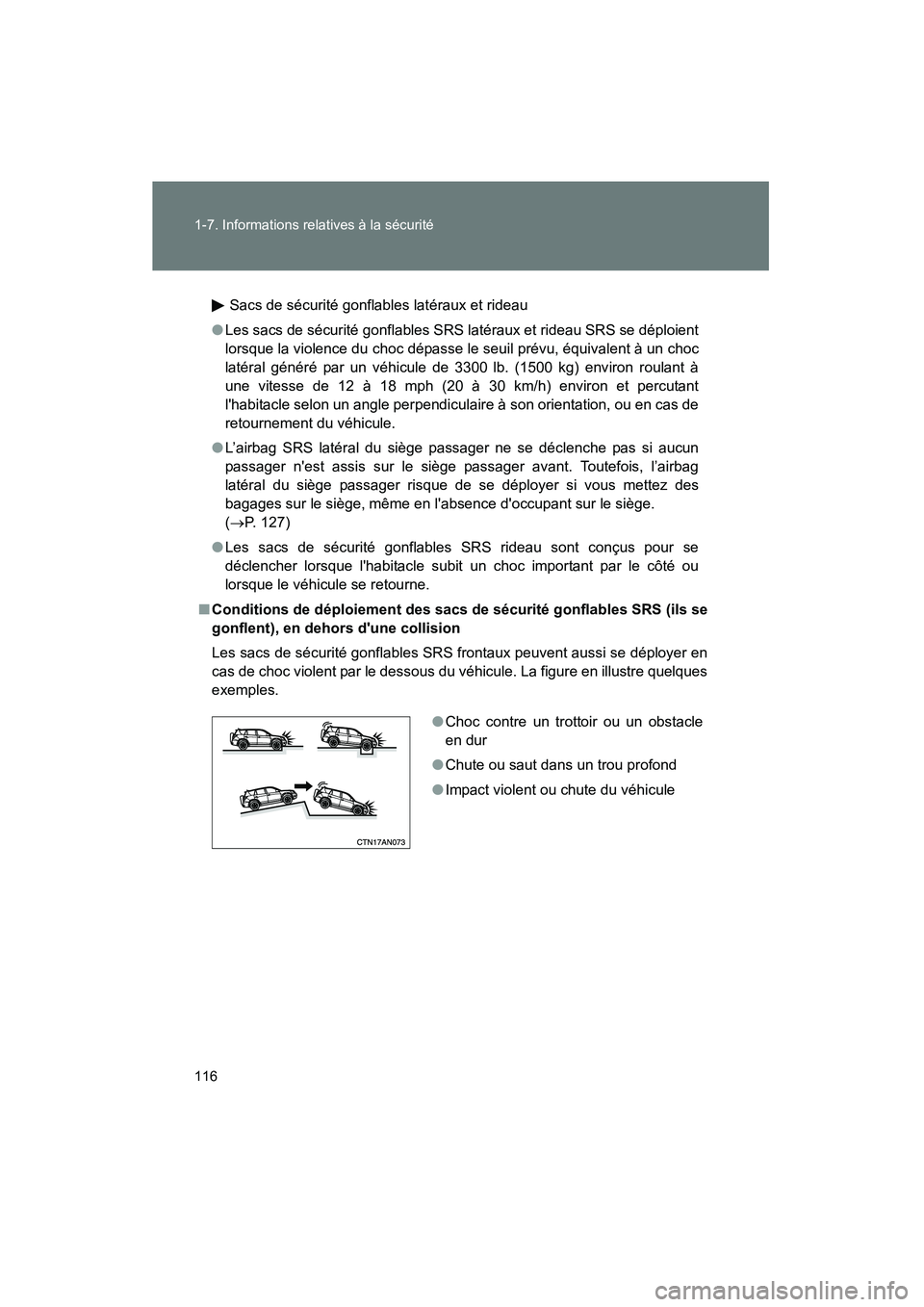

Sacs de sécurité gonflables latéraux et rideau
● Les sacs de sécurité gonflables SRS latéraux et rideau SRS se déploient
lorsque la violence du choc dépasse le seuil prévu, équivalent à un choc
latéral généré par un véhicule de 3300 lb. (1500 kg) environ roulant à
une vitesse de 12 à 18 mph (20 à 30 km/h) environ et percutant
l'habitacle selon un angle perpendiculaire à son orientation, ou en cas de
retournement du véhicule.
● L’airbag SRS latéral du siège passager ne se déclenche pas si aucun
passager n'est assis sur le siège passager avant. Toutefois, l’airbag
latéral du siège passager risque de se déployer si vous mettez des
bagages sur le siège, même en l'absence d'occupant sur le siège.
(→ P. 127)
● Les sacs de sécurité gonflables SRS rideau sont conçus pour se
déclencher lorsque l'habitacle subit un choc important par le côté ou
lorsque le véhicule se retourne.
■ Conditions de déploiement des sacs de sécurité gonflables SRS (ils se
gonflent), en dehors d'une collision
Les sacs de sécurité gonflables SRS frontaux peuvent aussi se déployer en
cas de choc violent par le dessous du véhicule. La figure en illustre quelques
exemples.
●Choc contre un trottoir ou un obstacle
en dur
● Chute ou saut dans un trou profond
● Impact violent ou chute du véhicule

117
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D

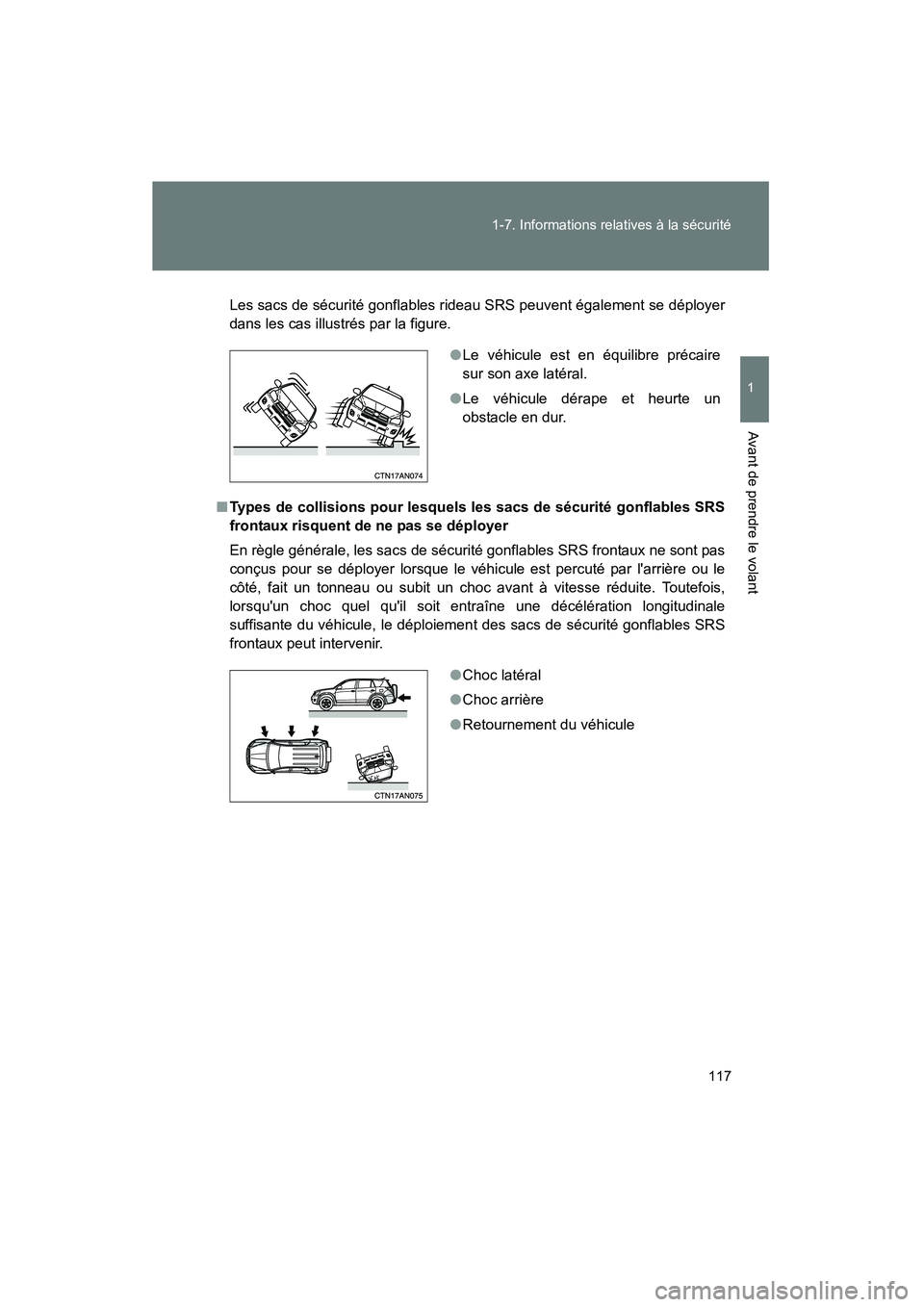

Les sacs de sécurité gonflables rideau SRS peuvent également se déployer
dans les cas illustrés par la figure.
■ Types de collisions pour lesquels les sacs de sécurité gonflables SRS
frontaux risquent de ne pas se déployer
En règle générale, les sacs de sécurité gonflables SRS frontaux ne sont pas
conçus pour se déployer lorsque le véhicule est percuté par l'arrière ou le
côté, fait un tonneau ou subit un choc avant à vitesse réduite. Toutefois,
lorsqu'un choc quel qu'il soit entraîne une décélération longitudinale
suffisante du véhicule, le déploiement des sacs de sécurité gonflables SRS
frontaux peut intervenir. ●
Le véhicule est en équilibre précaire
sur son axe latéral.
● Le véhicule dérape et heurte un
obstacle en dur.
●Choc latéral
● Choc arrière
● Retournement du véhicule

118 1-7. Informations relatives à la sécurité
Rav4_D

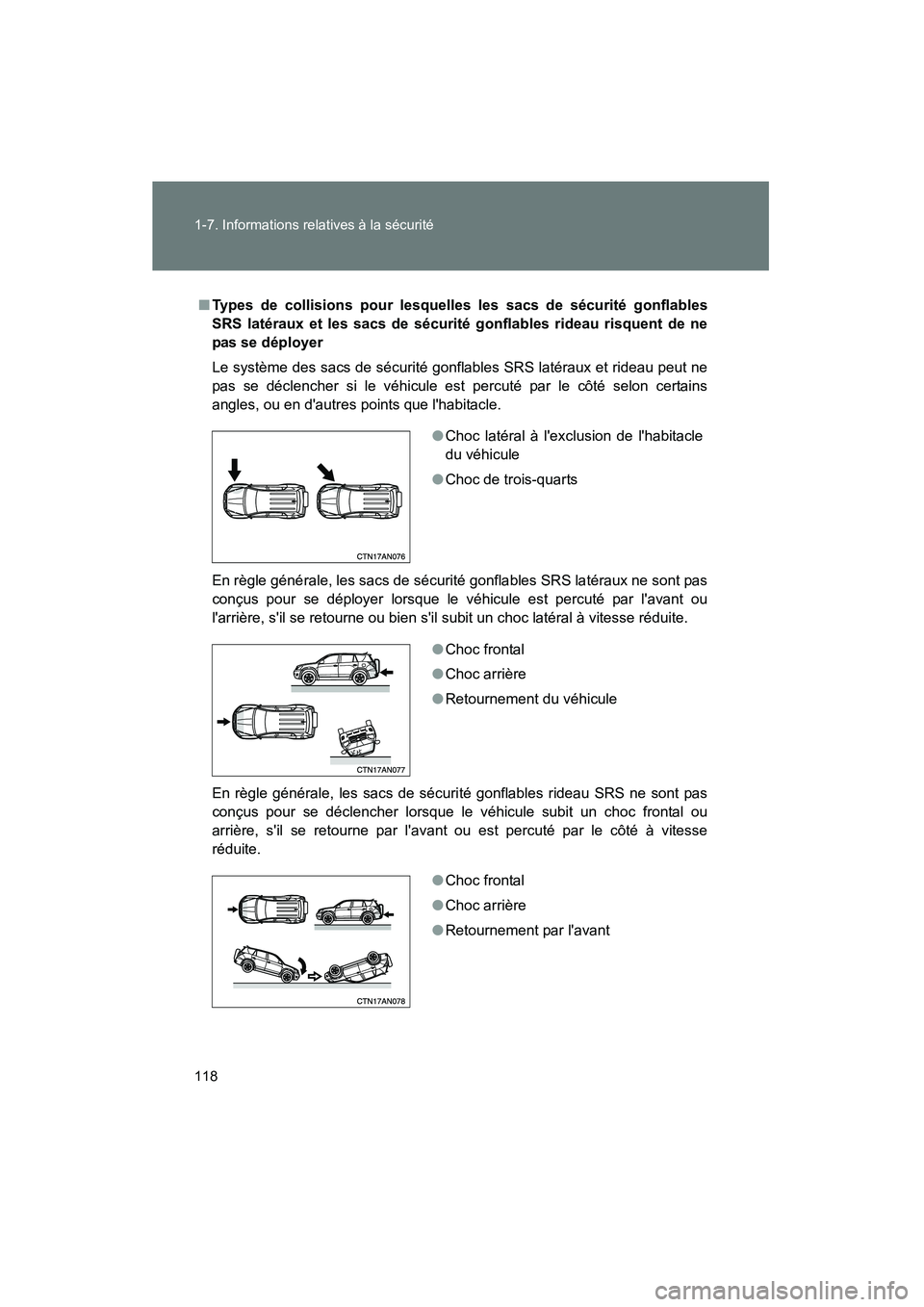

■Types de collisions pour lesquelles les sacs de sécurité gonflables
SRS latéraux et les sacs de sécurité gonflables rideau risquent de ne
pas se déployer
Le système des sacs de sécurité gonflables SRS latéraux et rideau peut ne
pas se déclencher si le véhicule est percuté par le côté selon certains
angles, ou en d'autres points que l'habitacle.
En règle générale, les sacs de sécurité gonflables SRS latéraux ne sont pas
conçus pour se déployer lorsque le véhicule est percuté par l'avant ou
l'arrière, s'il se retourne ou bien s'il subit un choc latéral à vitesse réduite.
En règle générale, les sacs de sécuri té gonflables rideau SRS ne sont pas
conçus pour se déclencher lorsque le véhicule subit un choc frontal ou
arrière, s'il se retourne par l'avant ou est percuté par le côté à vitesse
réduite. ●
Choc latéral à l'exclusion de l'habitacle
du véhicule
● Choc de trois-quarts
●Choc frontal
● Choc arrière
● Retournement du véhicule
●Choc frontal
● Choc arrière
● Retournement par l'avant
