2214-1. Voordat u gaat rijden
4
Rijden
RAV4_OM_OM42A21E_(EE)
◆Maximale gewichten
Controleer het maximale aanhangwagengewicht, het maximale
toelaatbare voertuiggewicht, de maximale asbelasting en de maxi-
male kogeldruk voordat u met een aanhangwagen gaat rijden.
(Blz. 698)
◆Trekhaak/trekhaak met afneembare kogel
Toyota adviseert om voor uw auto gebruik te maken van een origi-
nele trekhaak/afneembare trekhaak van Toyota. Ook andere
geschikte en kwalitatief vergelijkbare trekhaken mogen worden
gebruikt.

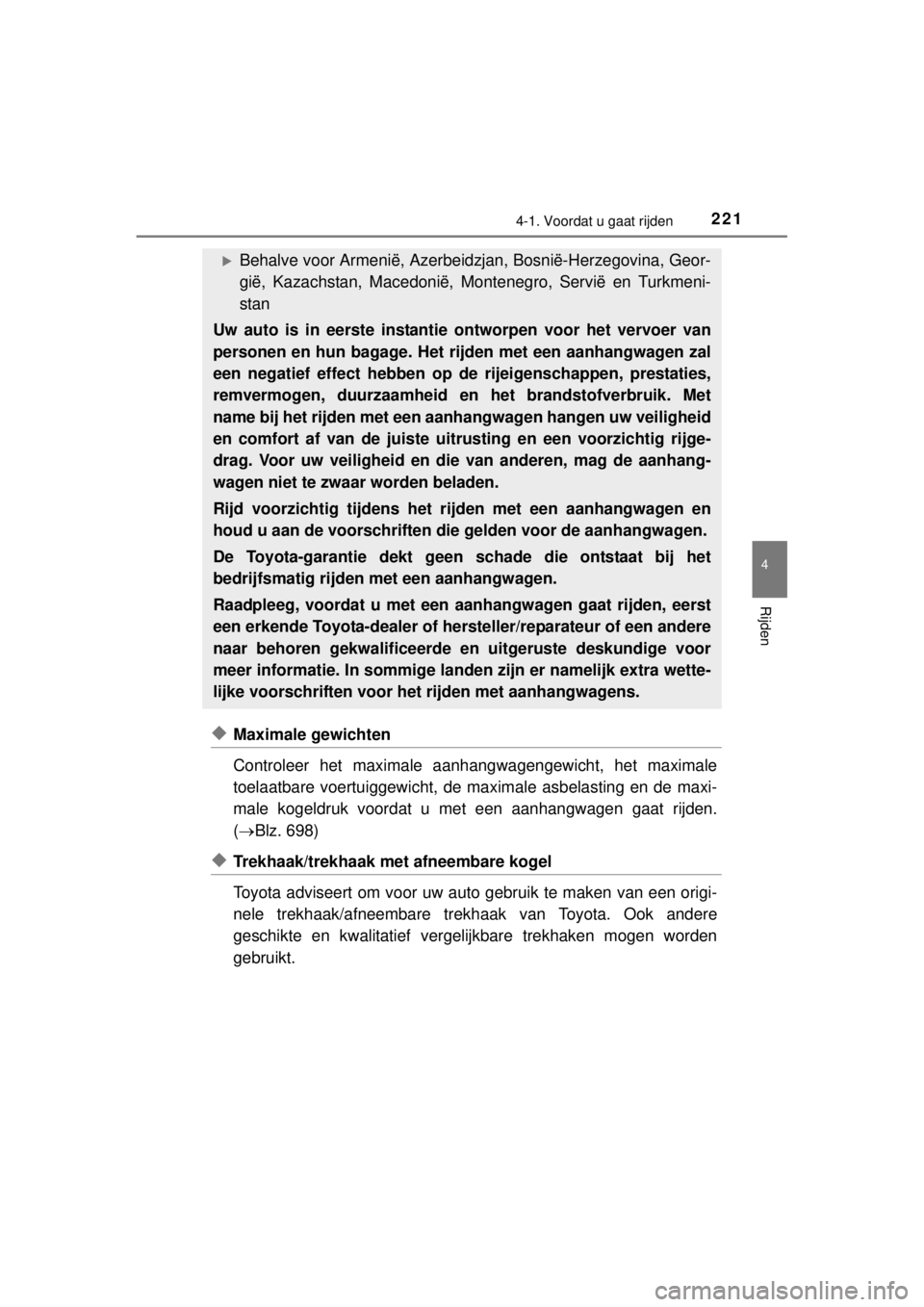

Behalve voor Armenië, Azerbeidzjan, Bosnië-Herzegovina, Geor-
gië, Kazachstan, Macedonië, Montenegro, Servië en Turkmeni-
stan
Uw auto is in eerste instantie ontworpen voor het vervoer van
personen en hun bagage. Het rijden met een aanhangwagen zal
een negatief effect hebben op de rijeigenschappen, prestaties,
remvermogen, duurzaamheid en het brandstofverbruik. Met
name bij het rijden met een aanhangwagen hangen uw veiligheid
en comfort af van de juiste uitrusting en een voorzichtig rijge-
drag. Voor uw veiligheid en die van anderen, mag de aanhang-
wagen niet te zwaar worden beladen.
Rijd voorzichtig tijdens het rijden met een aanhangwagen en
houd u aan de voorschriften die gelden voor de aanhangwagen.
De Toyota-garantie dekt geen schade die ontstaat bij het
bedrijfsmatig rijden met een aanhangwagen.
Raadpleeg, voordat u met een aanhangwagen gaat rijden, eerst
een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige voor
meer informatie. In sommige landen zijn er namelijk extra wette-
lijke voorschriften voor het rijden met aanhangwagens.

2224-1. Voordat u gaat rijden
RAV4_OM_OM42A21E_(EE)
Neem voor het plaatsen van aanhangwagenverlichting contact op met
een erkende Lexus-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige, aangezien
onjuiste plaatsing de verlichting van de auto kan beschadigen. Houd u
bij het plaatsen van aanhangwagenverlichting aan de wettelijke voor-
schriften in uw land.
■Totaal gewicht van de aanhangwagen en de maximaal toege-
stane kogeldruk
Totaalgewicht van de aan-
hangwagen
Het gewicht van de aanhangwa-
gen plus het gewicht van de
lading mag het maximale aan-
hangwagengewicht niet over-
schrijden. Het is gevaarlijk om
deze waarde te overschrijden.
(Blz. 698)
Als u met een aanhangwagen
rijdt, raden wij u aan een stabili-
sator te gebruiken (om slingeren
te voorkomen).
Maximaal toegestane kogel-
druk
Belaad de aanhangwagen zo
dat de kogeldruk hoger is dan
25 kg of 4% van het maximale
aanhangwagengewicht. Laat de
kogeldruk de aangegeven waar-
de niet overschrijden.
(Blz. 698)
Aansluiten aanhangwagenverlichting
Belangrijke punten met betrekking tot het beladen van een aan-
hangwagen
1
2

2234-1. Voordat u gaat rijden
4
Rijden
RAV4_OM_OM42A21E_(EE)■
Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuiggewicht
Het totale gewicht van de bestuurder, passagiers, bagage, trekhaak,
auto en kogeldruk mag het maximaal toelaatbare voertuiggewicht niet
met meer dan 100 kg overschrijden. Het is gevaarlijk om deze waarde
te overschrijden.
Maximale toelaatbare achterasbelasting
De belasting van de achteras mag de maximaal toegestane belasting
van de achteras niet met meer dan 15% overschrijden. Het is gevaarlijk
om deze waarde te overschrijden.
Het maximale aanhangwagengewicht is bepaald bij tests op zeeniveau.
Houd er rekening mee dat het motorvermogen en het maximale aan-
hangwagengewicht op grotere hoogten lager zijn.
1
2
Ty p e AType B
WAARSCHUWING
■Als de limiet voor het maximaal toelaatbare voertuiggewicht of de
maximale asbelasting overschreden is
Rijd niet harder dan de wettelijke limiet voor auto's met een aanhangwagen
of 100 km/h, waarbij de laagste limiet moet worden aangehouden.
Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een ongeval
en ernstig letsel.

2244-1. Voordat u gaat rijden
RAV4_OM_OM42A21E_(EE)

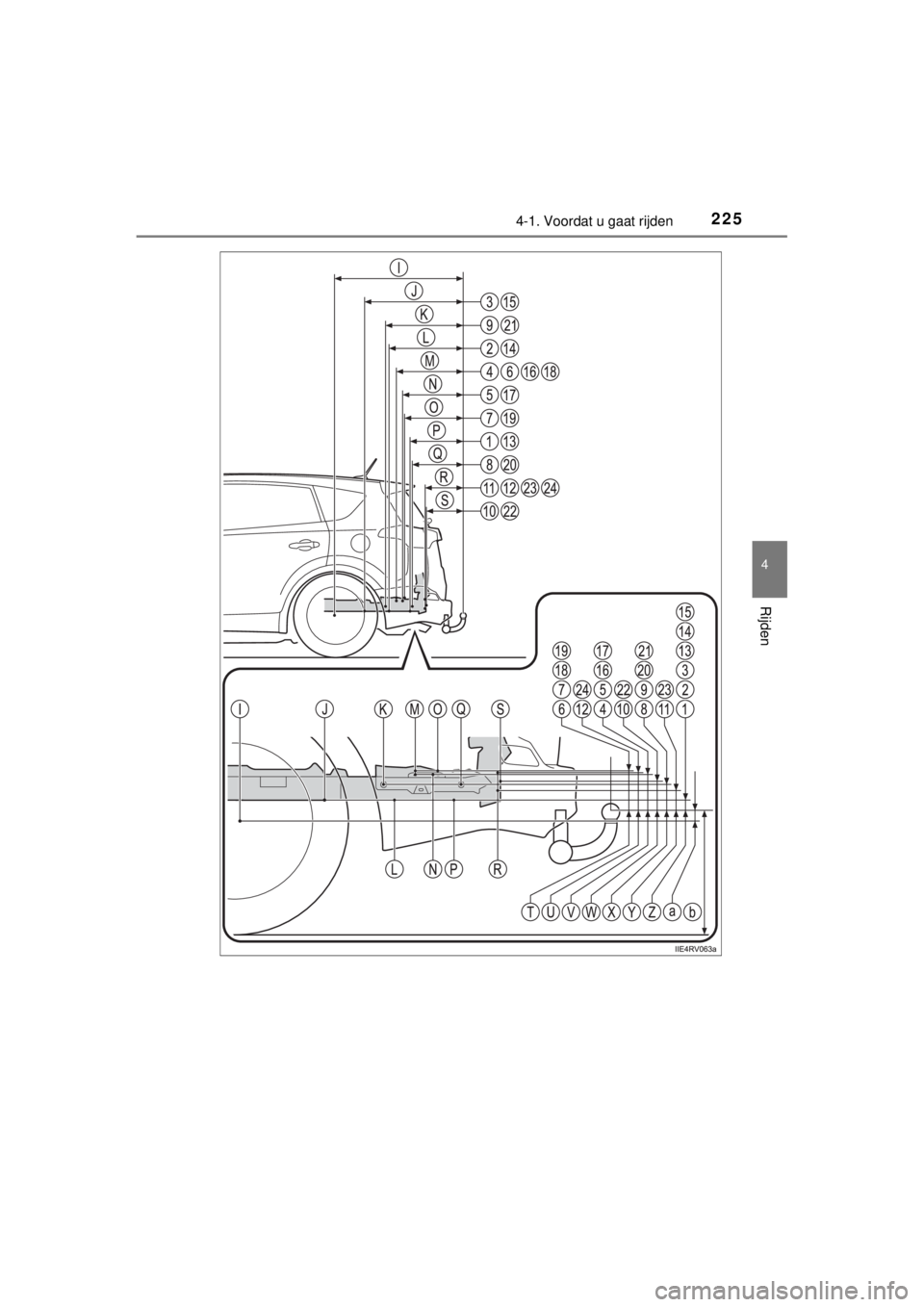

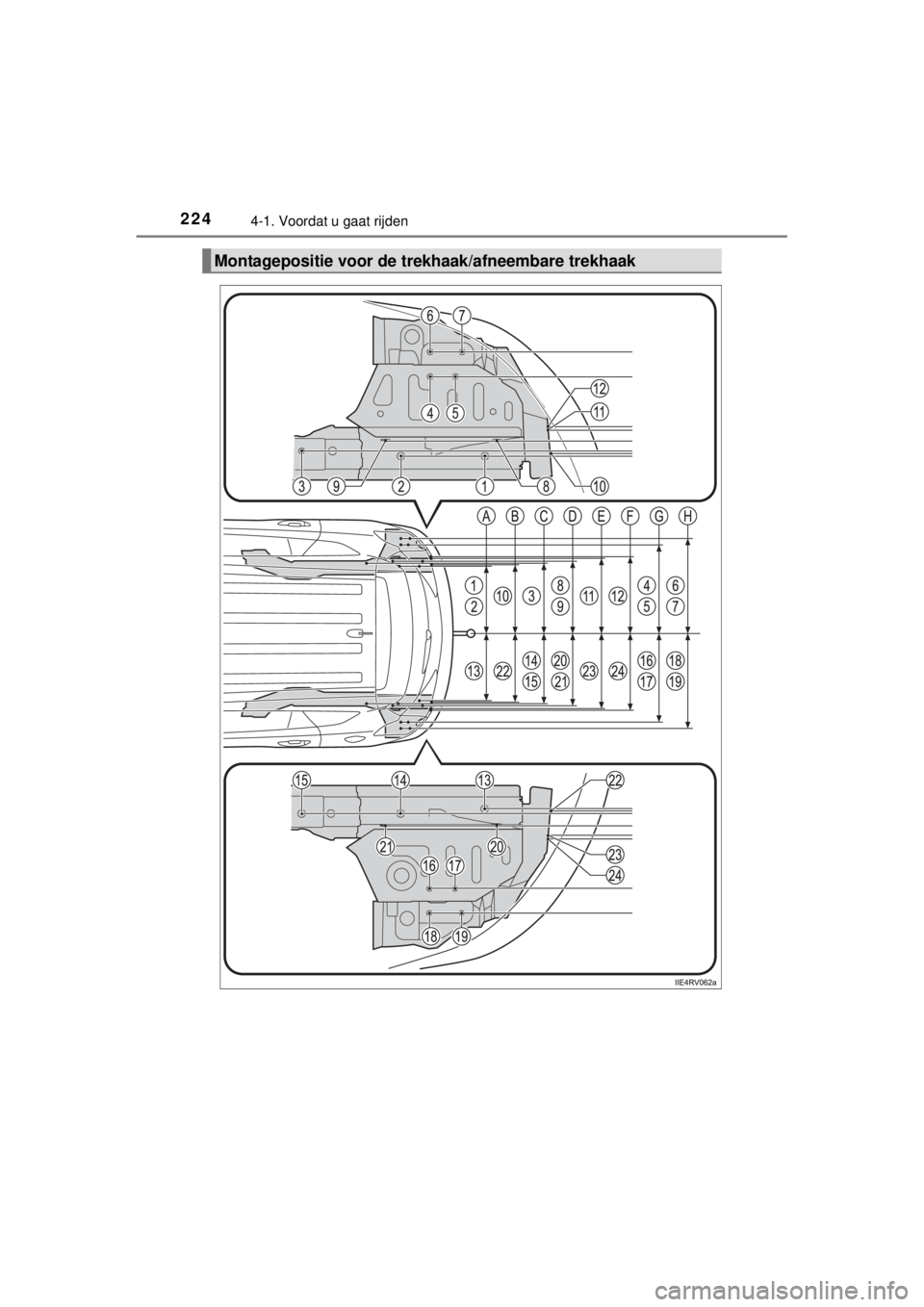

Montagepositie voor de trekhaak/afneembare trekhaak

2254-1. Voordat u gaat rijden
4
Rijden
RAV4_OM_OM42A21E_(EE)

2264-1. Voordat u gaat rijden
RAV4_OM_OM42A21E_(EE)
546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1.089 mm
837 mm
663 mm
630 mm
568 mm
515 mm
501 mm453 mm
432 mm
320 mm
315 mm
11 3 m m
11 2 m m
108 mm
85 mm
81 mm
67 mm
40 mm
67 mm
402 mm
*
*
: 4 personen in de auto

2274-1. Voordat u gaat rijden
4
Rijden
RAV4_OM_OM42A21E_(EE)
■Informatie over banden
●Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar, 3 psi) als er
een aanhangwagen getrokken wordt. (Blz. 723)
●Verhoog de bandenspanning van de aanhangwagen tot de waarde die de
fabrikant van de aanhangwagen opgeeft voor de combinatie van aanhang-
wagengewicht en belading.
■Inrijden
Toyota raadt het rijden met een aanhangwagen af gedurende de eerste 800
km nadat er onderdelen van de aandrijflijn van de auto vervangen zijn.
■Veiligheidscontroles voor het rijden met een aanhangwagen
●Controleer of de maximale kogeldruk voor de trekhaak/trekhaak met
afneembare kogel niet overschreden wordt. Houd er rekening mee dat het
gewicht van de aanhangwagen moet worden opgeteld bij het gewicht van
de auto. Controleer ook of het totale gewicht van de auto binnen het maxi-
maal toegestane gewicht blijft. (Blz. 222)
●Controleer of de lading op de aanhangwagen goed vastgezet is.
●Maak, indien u het achteropkomend verkeer niet goed kunt zien met de
standaard buitenspiegels, gebruik van extra buitenspiegels. Stel de armen
van deze extra spiegels aan beide zijden zo af dat ze altijd maximaal zicht
bieden op de weg achter u.
■Onderhoud
●Als met de auto regelmatig met een aanhangwagen wordt gereden, moet er
vaker onderhoud worden uitgevoerd omdat de auto zwaarder belast wordt
dan bij het rijden zonder aanhangwagen.
●Draai nadat er ongeveer 1.000 km met een aanhangwagen is gereden alle
bouten van de trekhaak nogmaals vast.

2284-1. Voordat u gaat rijden
RAV4_OM_OM42A21E_(EE)
De auto zal anders aanvoelen als u met een aanhangwagen rijdt.
Neem de onderstaande voorzorgsmaatregelen in acht om een onge-
val en ernstig letsel te voorkomen:
■Controleer de elektrische aansluiting tussen de aanhangwa-
gen en de auto
Breng de auto tot stilstand na een korte afstand gereden te hebben
en controleer, net als voor het wegrijden, of de verlichting van de
aanhangwagen werkt.
■Oefen het rijden met een aanhangwagen
●Oefen het rijden met een aanhangwagen in een omgeving zon-
der of met weinig verkeer, zodat u leert hoe de combinatie aan-
voelt bij het keren, stoppen en achteruitrijden.
●Houd tijdens het achteruitrijden het stuurwiel stevig vast en draai
het stuurwiel rechtsom om de aanhangwagen naar links te stu-
ren en linksom om de aanhangwagen naar rechts te sturen. Ver-
draai het stuur niet te veel tegelijk om stuurfouten te voorkomen.
Laat iemand u bij het achteruitrijden begeleiden om de kans op
een ongeval te beperken.
■Vergroten van de afstand tot de voorligger
Bij een snelheid van 10 km/h moet de afstand tot uw voorligger
minimaal gelijk zijn aan de totale lengte van uw auto en de aan-
hangwagen. Voorkom plotselinge remmanoeuvres die tot een slip
zouden kunnen leiden. Als de auto in een slip raakt, zou u de con-
trole over de auto kunnen verliezen. De kans hierop is vooral aan-
wezig tijdens het rijden op een nat of glad wegdek.
OPMERKING
■Als de achterbumperversterking van aluminium is
Controleer of het stalen deel van de trekhaak niet direct in contact komt met
het aluminium.
Als staal en aluminium met elkaar in contact komen, ontstaat er een reactie
die te vergelijken is met corrosie, waardoor het desbetreffende gedeelte
verzwakt wordt en er schade kan ontstaan. Breng daarom op het contact-
vlak een roestwerend middel aan.
Advies

2294-1. Voordat u gaat rijden
4
Rijden
RAV4_OM_OM42A21E_(EE)■
Acceleratie/stuurcommando's/bochtengedrag
In te krappe bochten kan de aanhangwagen de auto raken. Redu-
ceer uw snelheid voordat u een bocht nadert en neem bochten met
een zodanige snelheid dat plotseling remmen niet nodig is.
■Belangrijke punten met betrekking tot het aansnijden van
bochten
De wielen van de aanhangwagen maken een krappere bocht dan
de wielen van de auto. Snijd bochten daarom ruimer aan dan u zou
doen als u niet met een aanhangwagen rijdt.
■Belangrijke punten met betrekking tot de stabiliteit
Een slecht wegdek en krachtige zijwind zullen de wegligging en het
rijgedrag beïnvloeden. Ook bij het inhalen van bussen of grote
vrachtwagens of het ingehaald worden door dergelijke voertuigen,
kunnen de aanhangwagen en de auto gaan slingeren. Kijk bij het
rijden langs dergelijke voertuigen veelvuldig in uw spiegels. Vermin-
der vaart door voorzichtig het rempedaal in te trappen zodra u ziet
dat de aanhangwagen gaat slingeren. Houd tijdens het remmen het
stuurwiel altijd in de rechtuitstand.
■Passeren van andere auto's
Houd rekening met de totale lengte van uw auto en de aanhangwa-
gen en zorg ervoor dat er voldoende tussenafstand is voordat u van
rijstrook verandert.

2304-1. Voordat u gaat rijden
RAV4_OM_OM42A21E_(EE)■
Informatie over de transmissie
Auto's met automatische transmissie (met S-modus)
Rijd teneinde effectief op de motor te kunnen blijven afremmen niet
in stand D. In de S-modus moet de selectiehendel in stand 4 of
lager staan. (Blz. 247)
Auto's met automatische transmissie (met M-modus)
Rijd teneinde effectief op de motor te kunnen blijven afremmen niet
in stand D. In de M-modus moet de selectiehendel in stand 4 of
lager staan. (Blz. 254, 255)
Auto's met Multidrive CVT
Rijd teneinde effectief op de motor te kunnen blijven afremmen niet
in stand D. In de sequentiële shiftmatic-sportmodus met 7 versnel-
lingen moet de selectiehendel in stand 4 of lager staan.
(Blz. 263, 264)
Auto's met handgeschakelde transmissie
Rijd teneinde effectief op de motor te kunnen blijven afremmen en
de laadcapaciteit op peil te houden niet in stand 4 of hoger bij
auto's met de 1AD-FTV, 2AD-FTV of 2AD-FHV motor en niet in
stand 5 of hoger bij auto's met de 3ZR-FE of 3ZR-FAE motor.
(Blz. 268)
■Als de motor oververhit raakt
Het rijden met een aanhangwagen op een lange, steile helling bij
buitentemperaturen hoger dan 30C kan ertoe leiden dat de motor
oververhit raakt. Als de koelvloeistoftemperatuurmeter aangeeft dat
de motor oververhit raakt, schakel dan direct de airconditioning uit
en breng de auto op een veilige plaats tot stilstand. (Blz. 691)
■Bij het parkeren
Plaats altijd wielblokken onder de wielen van de auto en de aan-
hangwagen. Activeer de parkeerrem en zet de selectiehendel in
stand P bij auto's met automatische transmissie en Multidrive CVT
en in stand 1 of R bij auto's met handgeschakelde transmissie.
