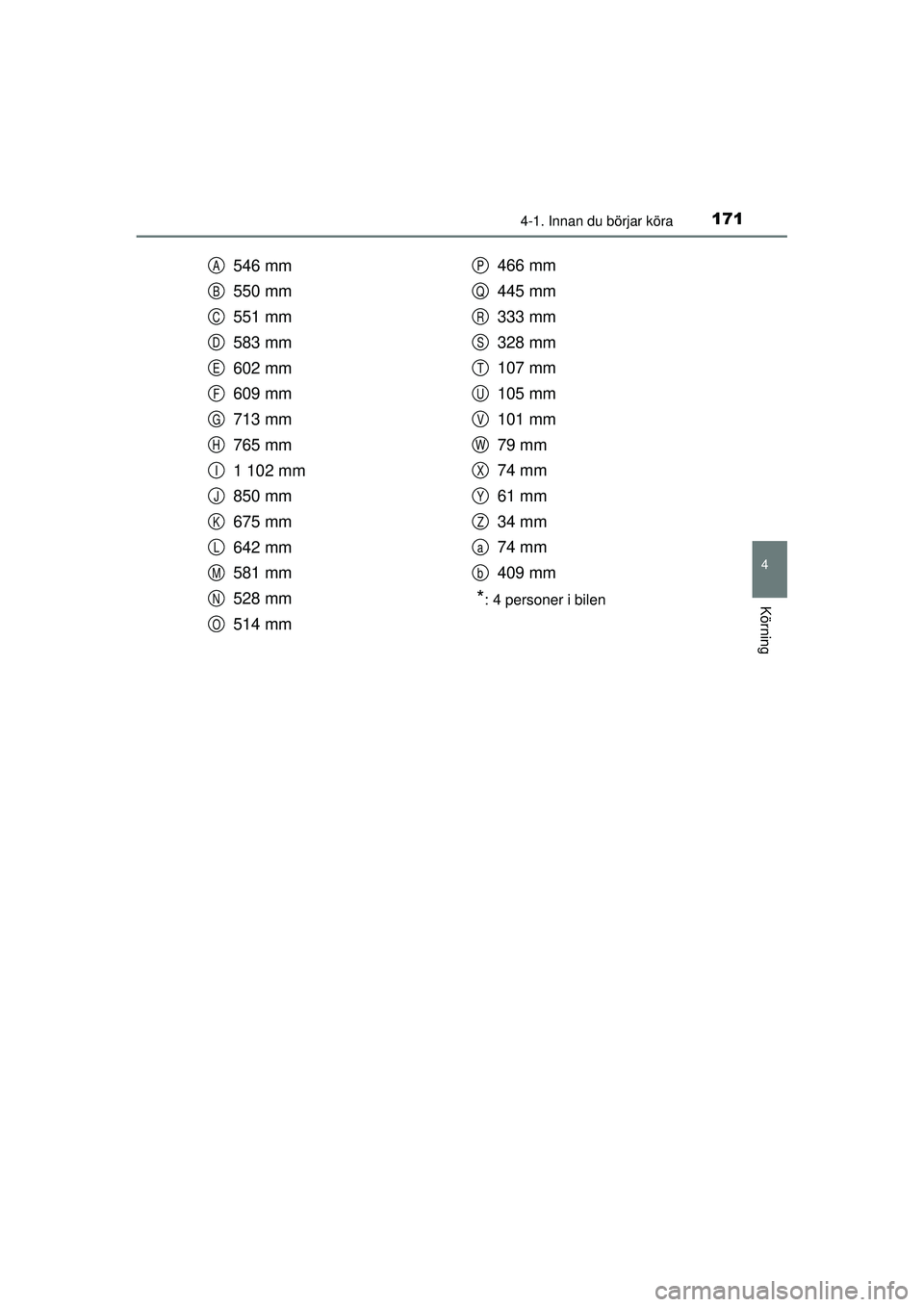

1714-1. Innan du börjar köra
4
Körning
OM42A45SE
546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*: 4 personer i bilen
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b
OM42A45SE.book Page 171 Frid
ay, November 13, 2015 4:12 PM

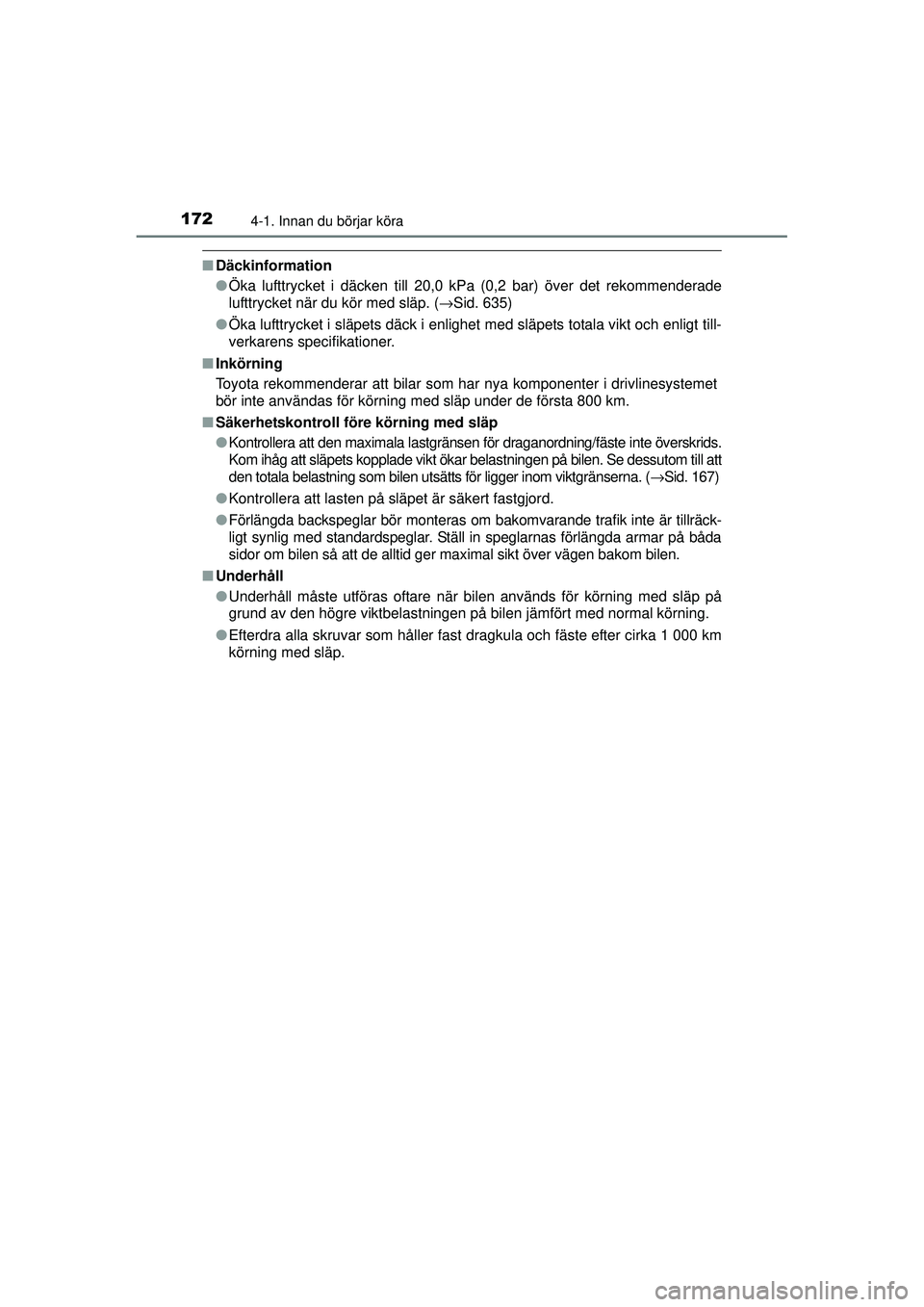

1724-1. Innan du börjar köra
OM42A45SE
■Däckinformation
●Öka lufttrycket i däcken till 20,0 kPa (0,2 bar) över det rekommenderade
lufttrycket när du kör med släp. ( →Sid. 635)
● Öka lufttrycket i släpets däck i enlighet med släpets totala vikt och enligt till-
verkarens specifikationer.
■ Inkörning
Toyota rekommenderar att bilar som har nya komponenter i drivlinesystemet
bör inte användas för körning med släp under de första 800 km.
■ Säkerhetskontroll fö re körning med släp
● Kontrollera att den maximala lastgränsen för draganordning/fäste inte överskrids.
Kom ihåg att släpets kopplade vikt ökar belastningen på bilen. Se dessutom till att
den totala belastning som bilen utsätts för ligger inom viktgränserna. ( →Sid. 167)
● Kontrollera att lasten på släpet är säkert fastgjord.
● Förlängda backspeglar bör monteras om bakomvarande trafik inte är tillräck-
ligt synlig med standardspeglar. Ställ in speglarnas förlängda armar på båda
sidor om bilen så att de alltid ger maximal sikt över vägen bakom bilen.
■ Underhåll
●Underhåll måste utföras oftare när bilen används för körning med släp på
grund av den högre viktbelastningen på bilen jämfört med normal\
körning.
● Efterdra alla skruvar som håller fast dragkula och fäste efter cirka 1 000 km
körning med släp.
OM42A45SE.book Page 172 Frid ay, November 13, 2015 4:12 PM

1734-1. Innan du börjar köra
4
Körning
OM42A45SE■
Om en släpvagn börjar krän ga (i förekommande fall)
En eller flera faktorer (tvärvindar, passerande fordon, dåliga vägar etc.) kan ha
negativ inverkan på hanteringen av din bil och släpet och orsaka instabilitet.
● Om släpet kränger:
• Håll hårt i ratten. Styr rakt framåt.
Försök inte att kontrollera släpet genom att vrida ratten.
• Börja omedelbart släppa upp gaspedalen mycket långsamt för att sakta farten.
Öka inte farten. Använd inte bromsarna.
Om du inte gör någon extrem korrigering med styrning eller bromsar\
bör bil
och släp stabiliseras (om funktionen är aktiverad kan Trailer Sway Control
bidra till att stabilisera bil och släp.).
● När släpet slutar kränga:
• Stanna på en säker plats. Se till att alla åkande lämnar bilen.
• Kontrollera däcken på bilen och släpet.
• Kontrollera lasten i släpet.
Se till att lasten inte har flyttats.
Se till att belastningen på dragkroken är lämplig, om möjlig\
t.
• Kontrollera lasten i bilen. Se till att bilen inte är överlastad när de åkande har satt sig i bilen.
Om du inte hittar något problem så är hastigheten när släpet började kränga
över gränsen för din kombination bil–släp. Kör med lägre fart för att undvika
instabilitet. Krängning i ett släp har en tendens att öka med hastigheten.
OBSERVERA
■ Om den bakre stötfångaren är förstärkt med aluminium
Se till att stålfästet inte kommer i direkt kontakt med det förstärkta området.
När stål och aluminium kommer i kontakt med varandra uppstår en reaktion
som liknar korrosion, vilket försvagar området i fråga och kan leda till\
ska-
dor. Rostskyddsbehandla de delar som kommer i kontakt med varandra vid
montering av ett stålfäste.
OM42A45SE.book Page 173 Frid ay, November 13, 2015 4:12 PM

1744-1. Innan du börjar köra
OM42A45SE
Din bil ska hanteras annorlunda när du kör med släpvagn. För att und-
vika en olycka, eller svåra eller livshotande skador måste du tänka på
följande när du kör med släp:
■Kontrollera kontakten till släpet och släpets lampor
Stanna bilen och kontrollera att kontakten till och lamporna på släpet
fungerar innan du börjar köra såväl som efter en kort stunds körning.
■Öva att köra med släp
● Om du är ovan att köra med släp bör du träna på att svänga, stanna
och backa med släpet i ett område med lätt eller ingen trafik.
● När du backar med en släpvagn ska du hålla längst ned på ratten
och vrida ratten medurs för att svänga åt vänster eller moturs för
att svänga åt höger. Vrid alltid ratten litet i taget för att motverka
styrningsfel. Ta hjälp av någon utanför bilen för att minska risken
för olyckor när du backar.
■Ändra inställning för avs tåndshållning bil-till-bil
Vid en hastighet på 10 km/tim bör avståndet till framförvarande bil
vara lika långt eller längre än den kombinerade längden av bilen
och släpvagnen. Undvik att bromsa häftigt vilket kan orsaka sladd.
Föraren kan annars förlora kontrollen över bilen. Risken är speciellt
stor vid körning i vått eller halt väglag.
■Acceleration/rattrörelser/kur vtagning som sker plötsligt
Körning i snäva kurvor när du kör med släp kan leda till att släpvag-
nen kolliderar med din bil. Sakta in långt innan du ska svänga med
bilen och sväng långsamt och förs iktigt för att undvika plötslig
inbromsning.
■Viktiga punkter beträffande körning i kurvor
Hjulen på släpet ligger närmare kurvans insida än hjulen på bilen.
Ta hänsyn till detta g enom att göra en vidare sväng än normalt.
Goda råd
OM42A45SE.book Page 174 Frid ay, November 13, 2015 4:12 PM

1754-1. Innan du börjar köra
4
Körning
OM42A45SE■
Viktig information om stabilitet
Om bilen skakar eller rör sig på grund av ojämn vägbana eller stark
blåst blir den svårare att hantera.
Bilen kan också skaka till när bus-
sar och stora lastbilar passerar. Titta ofta bakom bilen när du kör
bredvid sådana fordon. Sakta genast ned om bilen börjar skaka
genom att trampa långsamt på bromsen. Styr alltid bilen rakt framåt
medan du bromsar.
■När du kör om andra bilar
Tänk på bilens och släpets sammanlagda längd och kontrollera att
avståndet mellan fordonen är tillr äckligt stort innan du byter fil.
■Information om växellådan
XModeller med automatväxellåda (med S-läge)
Upprätthåll effektiv motorbromsning när du motorbromsar genom
att inte använda växellådan i läge D. Om den är i S-läge måste
läget för växelområdet vara i 4 eller lägre. ( →Sid. 191)
XModeller med automatväxellåda (med M-läge)
Upprätthåll effektiv motorbromsning när du motorbromsar genom
att inte använda växellådan i läge D. Om den är i M-läge måste
läget för växelområdet vara i 4 eller lägre. ( →Sid. 197, 198)
XModeller med Multidrive
Upprätthåll effektiv motorbromsning när du motorbromsar genom att
inte använda växellådan i läge D. Växelläget måste va ra i 4 eller läg-
re i 7-stegat sportigt sekve ntiellt shiftmatic-läge. (→Sid. 205, 206)
XModeller med manuell växellåda
Upprätthåll effektiv motorbromsni ng och god prestanda i laddnings-
systemet när du motorbromsar genom att inte använda växellådan i
fyrans växel eller högre för 2AD-FTV-, 2AD-FHV- och 2WW-moto-
rer eller femmans växel eller högre för 3ZR-FE- och 3ZR-FAE-
motorer. ( →Sid. 210)
OM42A45SE.book Page 175 Frid ay, November 13, 2015 4:12 PM

1764-1. Innan du börjar köra
OM42A45SE■
Om motorn överhettas
Om du drar ett lastat släp uppfö
r en brant backe i en utetemperatur
på över 30 °C kan motorn överhettas. Stäng omedelbart av luftkon-
ditioneringen om kylvätskans temp eraturmätare visar att motorn
överhettas. Sväng sedan av vägen och stanna på en säker plats.
( → Sid. 607)
■När du parkerar bilen
Lägg alltid lämpliga block framför/ bakom hjulen på både bilen och
släpet vid parkering. Ansätt parkeringsbromsen hårt och sätt växel-
spaken i läge P (automatväxellåda eller Multidrive), lägg i 1:ans
växel eller R (manuell växellåda).
VA R N I N G
Följ alla instruktioner som beskrivs i det här avsnittet.
Försummelse kan orsaka en olycka som kan leda till svåra eller livshotande
skador.
■ Säkerhetsanvisningar vid körn ing med släpvagn eller husvagn
Vid körning med släp ska du se till att ingen av viktgränserna överskrids.
( →Sid. 167)
■ Undvik olycka eller skada
● Modeller med nödhjul:
Dra inte en släpvagn om ett nödhjul är monterat på din bil.
● Modeller med reparationssats för lagning av däck i akut situation:
Dra inte ett släp om ett av däcken har lagats med reparationssatsen för
lagning av däck i akuta situationer.
● Använd inte farthållare eller aktiv farthållare (i förekomm\
ande fall) när
bilen drar ett släp.
■ Bilens hastighet vid körning med släp
Följ alltid de speciella hastighetsbegränsningar som gäller för körning med
släpvagn eller husvagn.
■ Före körning nedför backar eller långa sluttningar
Minska hastigheten och växla ned. Växla dock inte ner plötsligt när du kör
nedför branta eller långa sluttningar.
■ Inbromsning
Trampa inte ned bromspedalen ofta eller ihållande under en längre period.
Det kan orsaka överhettning i bromssystemet eller minska bromseffekten.
OM42A45SE.book Page 176 Frid ay, November 13, 2015 4:12 PM

1774-1. Innan du börjar köra
4
Körning
OM42A45SE

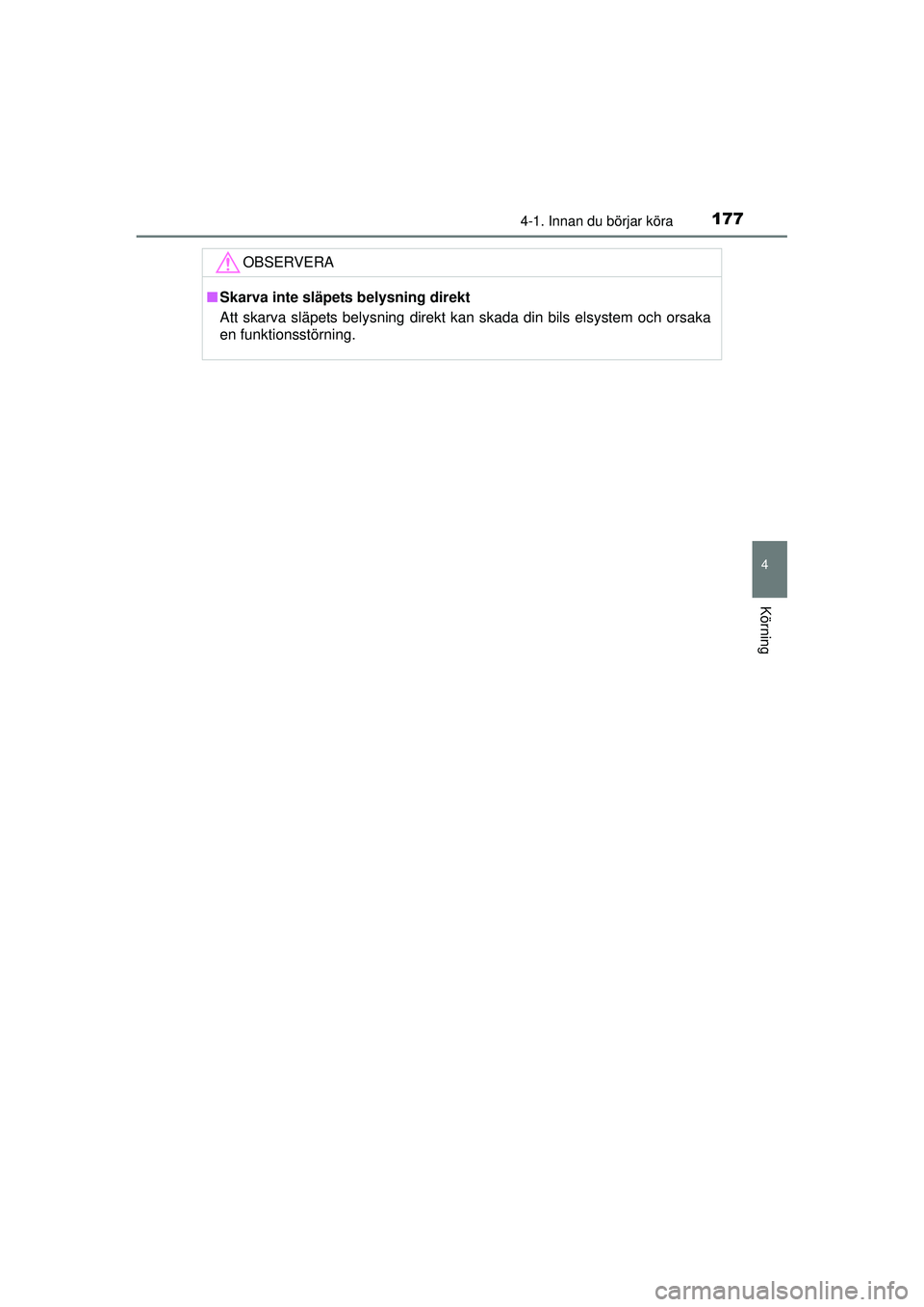

OBSERVERA
■Skarva inte släpets belysning direkt
Att skarva släpets belysning direkt kan skada din bils elsystem och orsaka
en funktionsstörning.
OM42A45SE.book Page 177 Frid ay, November 13, 2015 4:12 PM

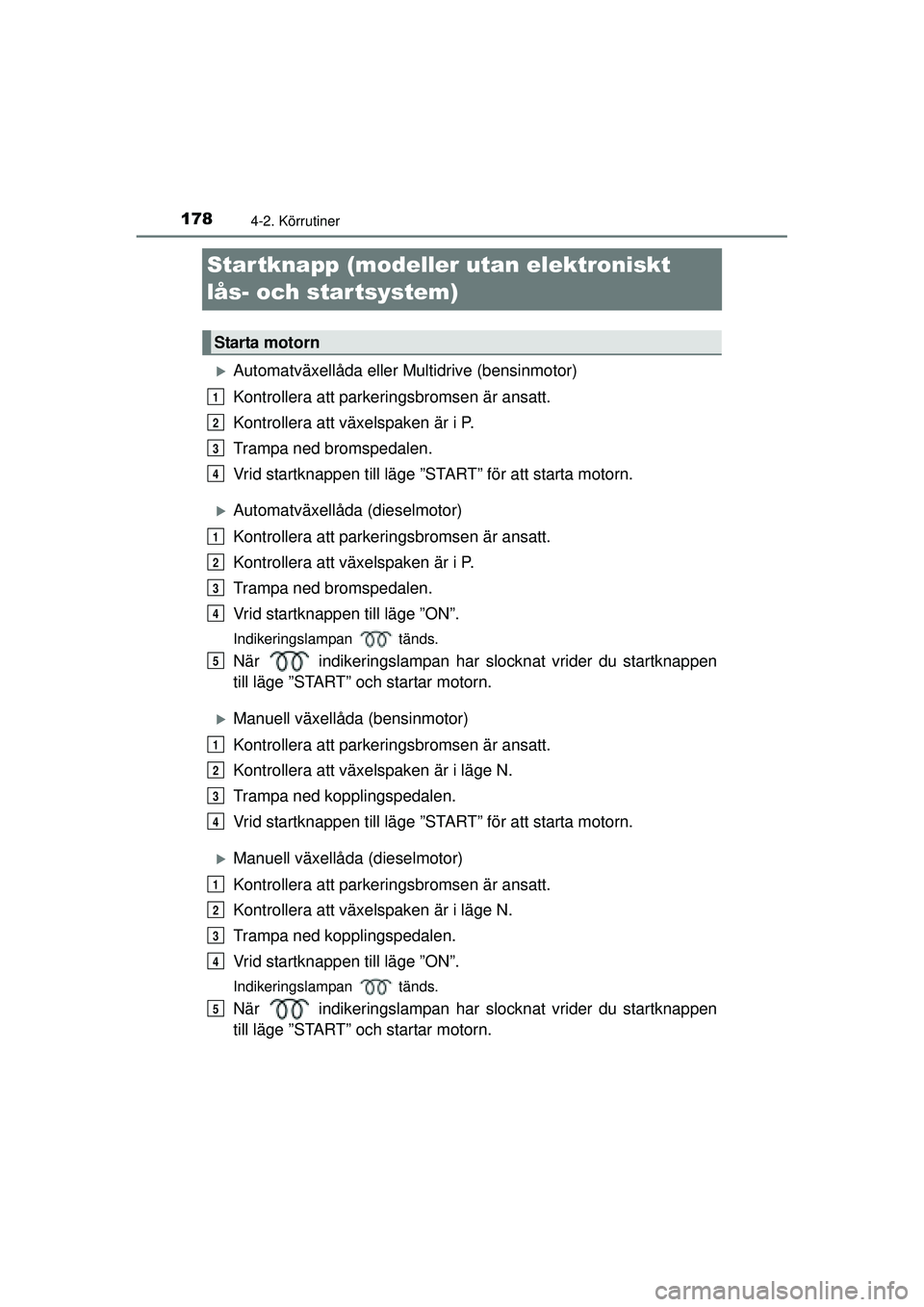

1784-2. Körrutiner
OM42A45SE
Startknapp (modeller utan elektroniskt
lås- och startsystem)
XAutomatväxellåda eller Multidrive (bensinmotor)
Kontrollera att parkeringsbromsen är ansatt.
Kontrollera att växelspaken är i P.
Trampa ned bromspedalen.
Vrid startknappen till läge ”START” för att starta motorn.
XAutomatväxellåda (dieselmotor)
Kontrollera att parkeringsbromsen är ansatt.
Kontrollera att växelspaken är i P.
Trampa ned bromspedalen.
Vrid startknappen till läge ”ON”.
Indikeringslampan tänds.
När indikeringslampan har slocknat vrider du startknappen
till läge ”START” och startar motorn.
XManuell växellåda (bensinmotor)
Kontrollera att parkeringsbromsen är ansatt.
Kontrollera att växelspaken är i läge N.
Trampa ned kopplingspedalen.
Vrid startknappen till läge ”START” för att starta motorn.
XManuell växellåda (dieselmotor)
Kontrollera att parkeringsbromsen är ansatt.
Kontrollera att växelspaken är i läge N.
Trampa ned kopplingspedalen.
Vrid startknappen till läge ”ON”.
Indikeringslampan tänds.
När indikeringslampan har slocknat vrider du startknappen
till läge ”START” och startar motorn.
Starta motorn
1
2
3
4
1
2
3
4
5
1
2
3
4
1
2
3
4
5
OM42A45SE.book Page 178 Frid ay, November 13, 2015 4:12 PM

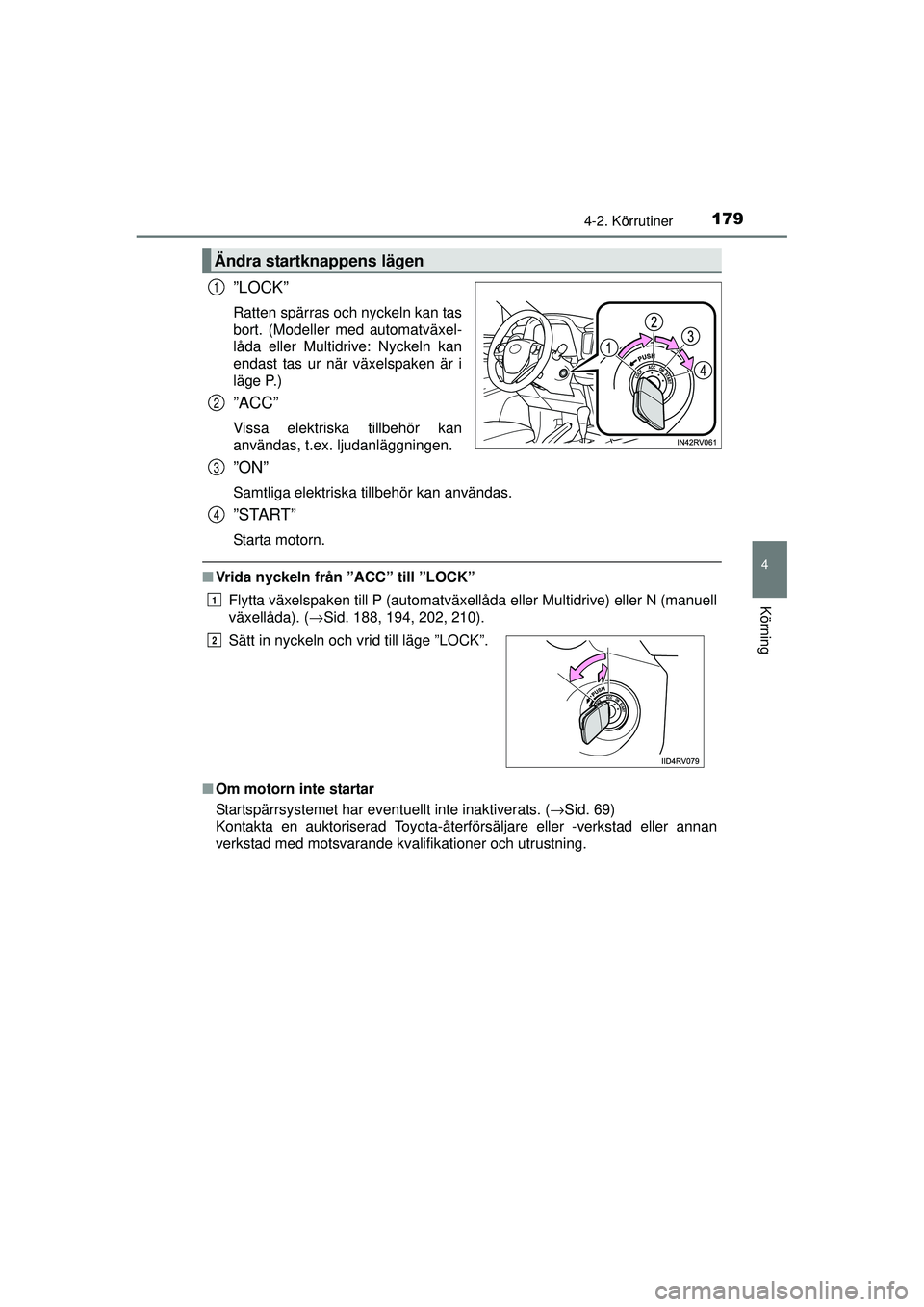

1794-2. Körrutiner
4
Körning
OM42A45SE
”LOCK”
Ratten spärras och nyckeln kan tas
bort. (Modeller med automatväxel-
låda eller Multidrive: Nyckeln kan
endast tas ur när växelspaken är i
läge P.)
”ACC”
Vissa elektriska tillbehör kan
användas, t.ex. ljudanläggningen.
”ON”
Samtliga elektriska tillbehör kan användas.
”START”
Starta motorn.
■Vrida nyckeln från ”ACC” till ”LOCK”
Flytta växelspaken till P (automatväxellåda eller Multidrive) eller N (manuell
växellåda). ( →Sid. 188, 194, 202, 210).
■ Om motorn inte startar
Startspärrsystemet har eventuellt inte inaktiverats. ( →Sid. 69)
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
Ändra startknappens lägen
1
2
Sätt in nyckeln och vrid till läge ”LOCK”.
3
4
1
2
OM42A45SE.book Page 179 Frid ay, November 13, 2015 4:12 PM

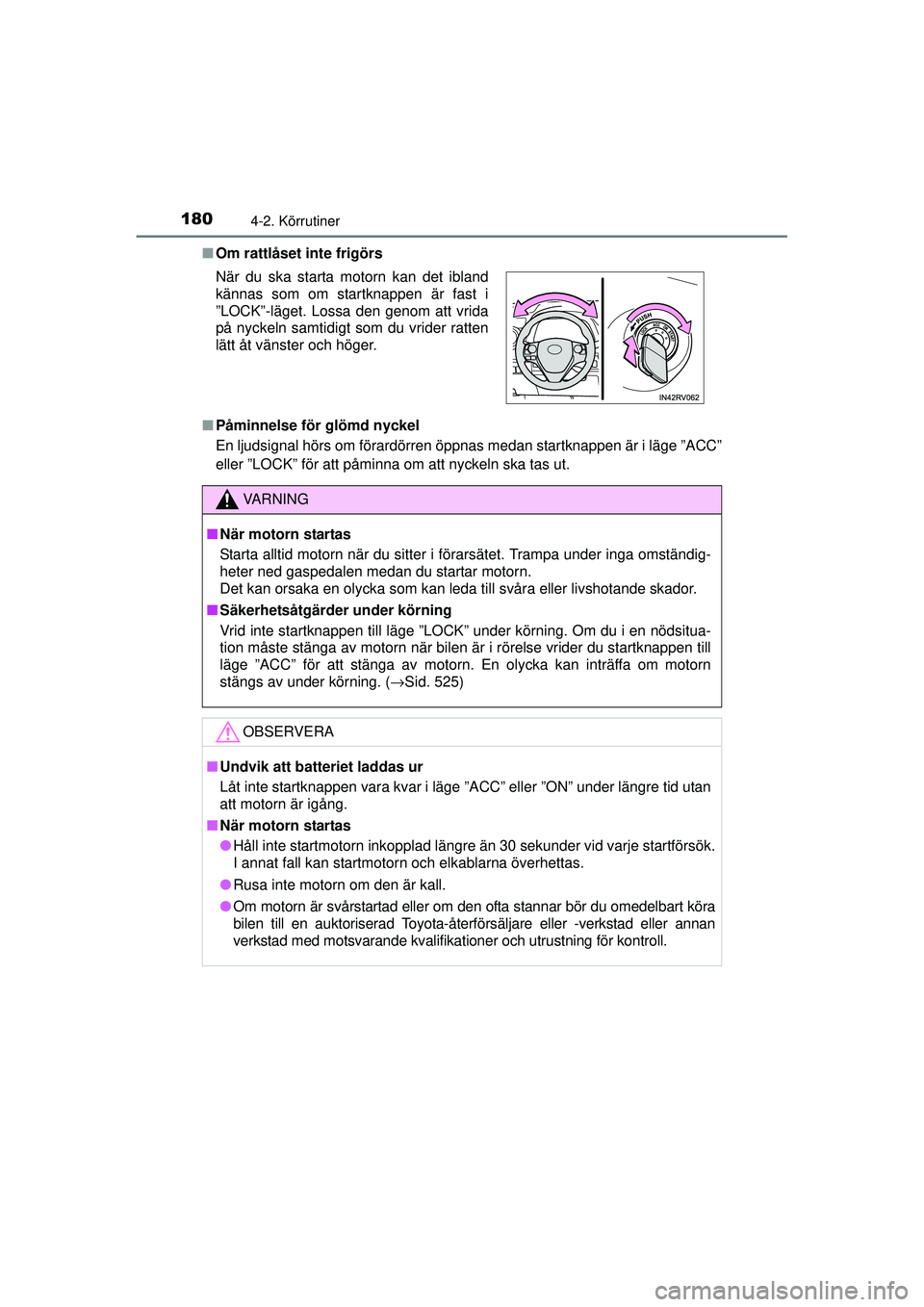

1804-2. Körrutiner
OM42A45SE■
Om rattlåset inte frigörs
■ Påminnelse för glömd nyckel
En ljudsignal hörs om förardörren öppnas medan startknappen är i läge ”ACC”
eller ”LOCK” för att påminna om att nyckeln ska tas ut. När du ska starta motorn kan det ibland
kännas som om startknappen är fast i
”LOCK”-läget. Lossa den genom att vrida
på nyckeln samtidigt som du vrider ratten
lätt åt vänster och höger.
VA R N I N G
■När motorn startas
Starta alltid motorn när du sitter i förarsätet. Trampa under inga omständig-
heter ned gaspedalen medan du startar motorn.
Det kan orsaka en olycka som kan leda till svåra eller livshotande skador.
■ Säkerhetsåtgärder under körning
Vrid inte startknappen till läge ”LOCK” under körning. Om du i en nödsitua-
tion måste stänga av motorn när bilen är i rörelse vrider du startknappen till
läge ”ACC” för att stänga av motorn. En olycka kan inträffa om motorn
stängs av under körning. ( →Sid. 525)
OBSERVERA
■Undvik att batteriet laddas ur
Låt inte startknappen vara kvar i läge ”ACC” eller ”ON” under längre tid utan
att motorn är igång.
■ När motorn startas
● Håll inte startmotorn inkopplad längre än 30 sekunder vid varje startförsök.
I annat fall kan startmotorn och elkablarna överhettas.
● Rusa inte motorn om den är kall.
● Om motorn är svårstartad eller om den ofta stannar bör du omedelbart köra
bilen till en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning för kontroll.
OM42A45SE.book Page 180 Frid ay, November 13, 2015 4:12 PM
